Проводим электричество в частный каркасный дом или дачу своими руками? Пошаговая инструкция – Обзор

Электропроводка и безопасность

Большинство возгораний в деревянных домах происходят из-за проблем в электропроводке. Многие ошибки связаны с игнорированием пожарной безопасности, отсутствием защиты от внешних механических воздействий, неправильными расчетами общей нагрузки и последующей покупкой проводов малого сечения.

Отправляясь в магазин электрики, убедитесь, что приобретаете сертифицированную продукцию. Провода должны иметь качественную изоляцию. Старайтесь брать товары известных производителей. Дешевые китайские кабели на деле могут иметь заниженные физические параметры и свойства. Плохая изоляция быстро разрушится, что повысит риск короткого замыкания, перегревов и возгорания.

Кабель ВВГнг 3*2,5 с негорючей изоляцией

Обязательно ли использовать гофру или металлорукав

Необходимость применения гофры и металлорукава отпадает, если используется сертифицированная продукция, а монтаж осуществляется со строгим соблюдением правил и рекомендаций. Наличие таких компонентов повышает защиту, но является необязательным, если выполнены все остальные условия.

Правильная организация электрической проводки в каркасном доме снижает вероятность возгорания. Что касается механических воздействий, то ни гофра, ни металлорукав не защитят кабель, если вы будете бездумно вгонять в стену саморезы. Обязательно составьте схематическое отображение мест, по которым были проложены линии электропередач.

Использование металлорукава для проводки в деревянном доме

Во многих статьях пишется про грызунов в деревянном доме. На деле при правильной санитарной обработке древесины вы исключите их появление и предотвратите сценарий, когда мыши перегрызают проводку.

Еще одним негативным моментом применения гофры или металлорукава является подорожание общей стоимости проводки. Какой смысл платить больше, если уровень безопасности и так высокий.

Вы ошибаетесь, если полагаете, что наличие гофры в стене позволит повторно протянуть кабель, не разрушая отделочный слой. Кабельные линии имеют множество изгибов, поэтому представить данный процесс сложно. Придется размещать гофру, диаметр которой будет в несколько раз больше общего сечения прокладываемых проводов. Но это экономически не выгодно и отнимает много места в стене или перегородке.

Допускается организация электропроводки без использования гофры

Проводка и пароизоляция: как тянуть провода в каркасном доме

Электрическая проводка в каркасном доме из дерева должна содержать максимально герметичный контур изоляции. Особенно это касается наружных стен, ведь спрятать целую линию только в перегородках не выйдет.

Один из лучших вариантов — спрятать проводку внутри утеплительных материалов, устанавливаемых перед пароизоляцией со стороны жилплощади. Вероятность повреждения контура сводится к минимуму, а данный зазор позволяет с легкостью установить подрозетники.

Монтаж кабеля в слое утеплителя

Второй вариант — размещение электрического кабеля позади контура пароизоляции. Выполнить это намного сложнее, потребуется больше финансовых средств. Придется сверлить стойки по всей протяженности кабельной линии и протягивать провода. Если коммуникации состоят из нескольких кабелей, то стойка превратится в решето, что снизит ее прочность. Повреждается пароизоляция, приходится выполнять повторную герметизацию.

Предварительные работы и все, что потребуется

Существует два способа провести электропроводку в помещении: поверх стен (открытый способ) и закрытым методом (когда провода маскируются внутри стен). Но какой бы вы вариант не выбрали, вам потребуются некоторые знания и соблюдение правил электротехники. Для осуществления всех работ вам потребуется:

  • Дрель;
  • Шуруповерт;
  • Рулетка;
  • Кусачки;
  • Уровень;
  • Нож.

Приобретать требуемый материал нужно только после составления плана прокладки проводов. Для этого, при помощи рулетки, замеряем все помещения. Имея все данные, составляем схему дома с уточнением всех размеров на плане. На схеме ставим отметки, где будет устанавливаться та или иная электрическая точка, в расчет берется все: и розетка, и выключатели, светильники, и даже сам щиток. С учетом европейских стандартов, которые используются теперь и у нас, выключатели располагаем на высоте 90 см, в то время, как розетки устанавливаются на высоте 30 см.

Необходимо быть предельно внимательным к расчету требуемого количества проводов. Опираясь на составленную схему, высчитываем необходимую длину проводов и для запаса накидываем еще несколько метров. Для проводки, установленной снаружи, больше подойдет кабель цилиндрический ПВС, обладающий парной изоляцией, с медной гибкой проволокой. Для внутренних коммуникаций предпочтение стоит отдать трехжильным проводам ВВГ или же NYM.

Проводка в каркасных домах применяется трехжильная. С приблизительным сечением проводов для включателей 1,5 мм2, для розеток – 2,5 мм2, а вот для электробойлера или электроплиты сечение уже от 4 до 6 мм2.

Для большей безопасности кабель требуется дополнительно заизолировать, используя для этого или гофрированную трубу, или кабель-пеналы, которые по длине должны быть не короче проводов. Кроме самого кабеля, вам потребуется:

  1. Электрощиток с наличием следующих устройств: выключатель УЗО и автоматы для каждой группы точек;
  2. Розетки и выключатели, соответствующие вашим вкусовым предпочтениям;
  3. Коробки распределительные;
  4. Клипсы, саморезы и другие элементы крепежа.

После того, как план составлен, если после всех проверок вы поняли, что изменений больше вноситься не будет, можно приступать к разметке помещения. Для этого вам потребуется уровень и рулетка. Не отклоняясь от схемы, отмечаем маркером или карандашом места установки электрических точек, а также место установки электрощита и распред-коробок. Дальнейшие подготовительные работы заключаются в пробивании стен, подготовке мест крепления светильников, розеток и выключателей.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

  1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
  2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
  3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

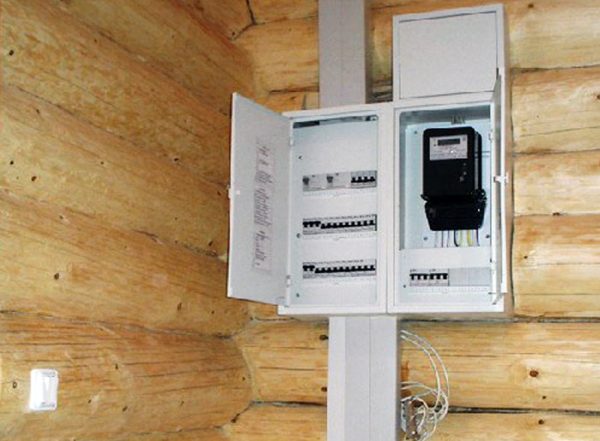

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

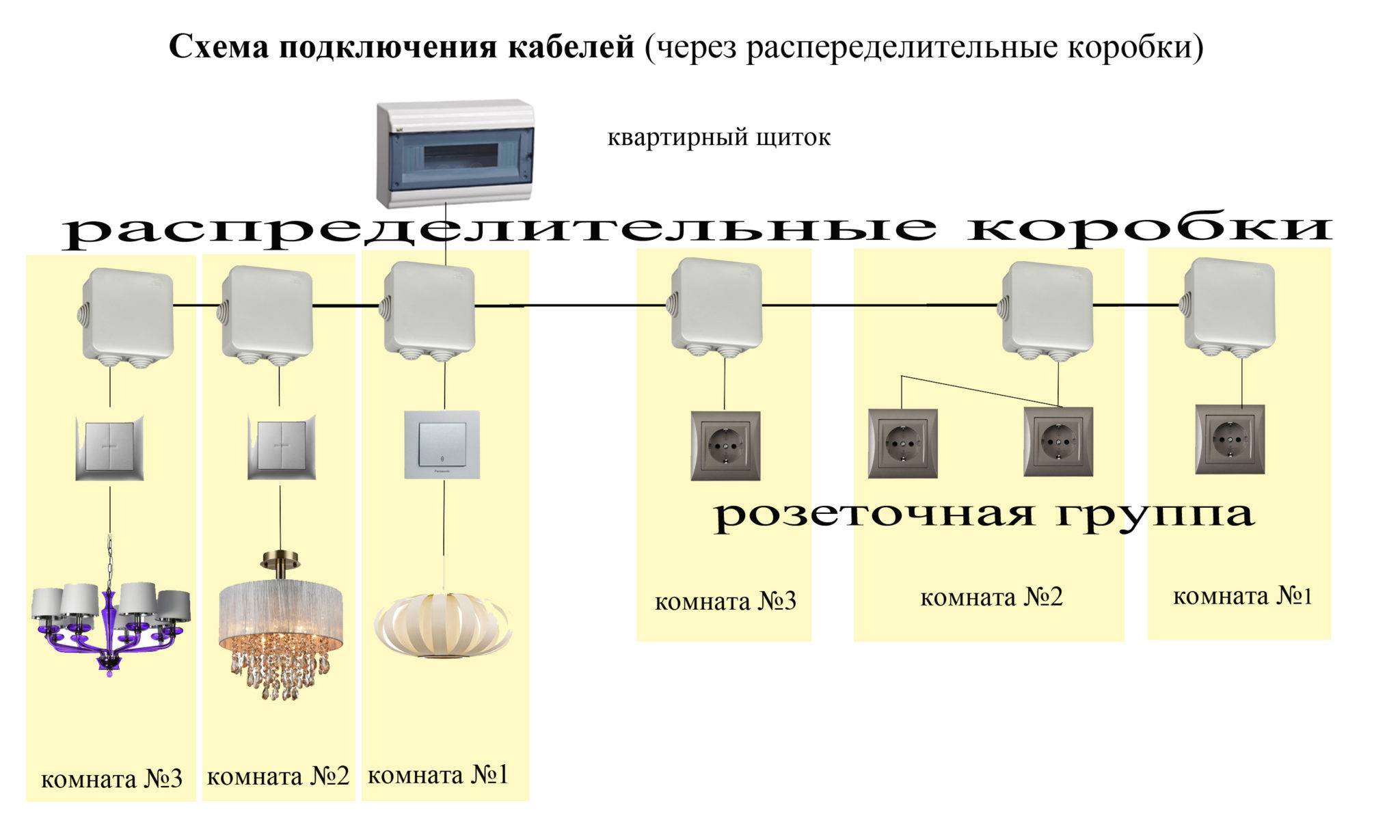

Проект электропроводки

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.

Подключение к опоре ВЛЭП по воздуху и под землёй

Чтобы делать электропроводку, дача должна быть подключена к электросети. Практически во всех случаях на улице проходит воздушная линия электропередач. Подключение к ней возможно либо по воздуху, либо под землёй. Теперь поговорим о том, как сделать правильный ввод в дом и подключение к воздушке, а также какой провод использовать.

Для прокладки кабеля от опоры до дома по воздуху используется провод СИП. Для прокладки под землёй используют либо обычный кабель типа ВВГ и его прокладывают в ПНД трубе, либо в земле без трубы прокладывают бронированный кабель типа ВБбШв.

При прокладке по воздуху делается ответвление от воздушной линии с помощью кабельных зажимов (ЗОИ, ЗОРЗБ, ЗПА, Z 206 и множество других), закрепленных натяжной арматурой. Далее кабель натягивают на трубостойке без промежуточных опор, если длина линии менее 25 метров и с ними, если длина превышает 25 метров (подробнее в Главе 2.4 ПУЭ, см. пункт 2.4.12.).

От трубостойки, закрепленной на фасаде или крыше дома, СИП ведут вдоль фасада в гофре из ПВХ, если это не солнечная сторона. А если же сторона солнечная, то ПВХ-гофра не подходит – она разрушается под воздействием ультрафиолета, используйте черную гофру из полиэтилена или металлическую.

Кроме трубостойки СИП может быть натянут с помощью натяжной арматуры (другое название — анкерные зажимы) закрепленной на фасаде.

Переход с СИП на ВВГ-нг-ls или другой медный кабель выполняется на фасаде дачи во влагозащищенной распределительной коробке, с помощью тех-же ответвительных зажимов «орешков».

Всегда от кабеля СИП и дальше в дом прокладывается медь. Кроме прокладки провода от столба до фасада дачи также встречается, когда щит учета устанавливают на опоре или во дворе на трубостойке, в общем требования для ответвления аналогичны. Возле трубостойки или в другом месте нужно разместить заземлитель, желательно как можно ближе к вводному щиту.

Самый популярный способ – открытые провода

В каркасном доме чаще всего проводка делается открытой. Однако она имеет свои минусы:

  1. Провода, которые не спрятаны в стену, выглядят не эстетично.
  2. Повышается риск повреждения этих проводов.

Чтобы обезопасить себя и свой дом, открытую проводку своими руками выполняют только из жесткого кабеля, при этом он должен быть заключен в двойную, а то и тройную проводку. Кабель должен быть надежно прикреплен к поверхности, крепление должно полностью обездвижить кабель. Для этого используются электротехнические скобы.

Чтобы открытая проводка не привлекала внимания, ее пускают по потолку

Если вы решили использовать кабель с обычной изоляцией, обратите внимание, что под него надо установить прокладку. Прокладка должна быть огнеупорной, поэтому лучше всего для этих целей подходит металл или асбест. Огнеупорная прокладка должна выступать со всех сторон примерно на один см

Огнеупорная прокладка должна выступать со всех сторон примерно на один см.

Еще одним популярным способом открытой проводки своими руками является использование витых проводков и керамических роликов. Правда, этот способ уже отходит в прошлое, так как использование скоб более рационально.

Самый большой минус – это неприглядный вид стены, по которой идет проводка, особенно если она состоит из нескольких проводов на небольшом расстоянии друг от друга.

Открытая проводка превращает уютную комнату в техническое помещение

Монтаж внутренней проводки

Электропроводка в загородном доме устанавливается точно по рассчитанной схеме. Нельзя в последний момент что-то заменить и не учесть разницу в нагрузке. Выполняется монтаж в определенном порядке.

Разметка


Необходимо отметить на стене местоположение всех электроточек. Используют мел, карандаш. Местоположение выбирают с учетом нормативов СНиП, ПУЭ и собственного удобства. Рекомендуется сразу же отметить и место укладки провода. После этого проще посчитать, сколько реально потребуется кабеля. Проводку тянут по стенам. На пол укладывать проводники разрешается, если он залит цементной стяжкой и в этом случае провод нужно прятать в гофру, чтобы предупредить механическое повреждение.

Штробление стен

Если укладка выполняется открытым способом или в защитной гофре, достаточно просто отметить положение проводки на стене.

Если кабель хотят скрыть, необходимо проделать в стенах канавки нужной глубины и ширины – штробы. Сделать это можно с помощью перфоратора с насадкой «долото», болгарки или штробореза, что есть под рукой.


По линиям отметки размечают ширину канавки. Обычно она совпадает с глубиной. Штроборезом или болгаркой с диском прорезают материал по границам канавки, если этого недостаточно для изъятия, делают еще несколько надрезов внутри штробы. Затем вынимают материал и подравнивают канавку зубилом и молотком.

Для подрешетников и распредкоробок отверстия в стене высверливают коронками – алмазными или с твердосплавными напайками. Стандартные величины под подрозетник – диаметр 68 мм и глубина 45 мм. Но если используются нестандартные виды модулей, габариты отверстий будут другими.

Прокладка линий

На даче проводку чаще всего ставят открытым способом. Гофру использовать необязательно, если брать достаточно хорошо изолированный кабель – ВВГ или ВВГнг, например. Чтобы добиться более эстетичного вида, рекомендуется прятать проводку под плинтус – напольный или потолочный.

При скрытой укладке проводка размещается в штробах и фиксируется в них шпатлевкой, алебастром или специальными скобами. Штроба заполняется материалом полностью.

Установка распредкоробок и подрешетников

Распсредкоробки и подрозетники монтируют после укладки проводов. Следуют инструкции.

  1. В подрозетнике просверливают отверстия под питающий кабель и вспомогательные провода.
  2. Посадочное отверстие обмазывают алебастром. Проверяют: при нажатии на дно гнездо не должно проваливаться.
  3. Обмазывают алебастром с внешней стороны подрозетника и вставляют в отверстие. Подрозетник должен плотно держаться. Алебастр высыхает за 2 часа, после чего работы можно продолжить.

Распредкоробку тоже можно ставить на алебастр. Если стены дома деревянные, щиток крепят на шурупы с дюбелями.

Подключение линии


Подсоединение розетки и выключателя выполняют после отделочных работ, если они велись.

  1. В распределительной коробке находят ноль, фазу и питающий провод контура. Жилы имеют разную окраску, так что это просто.
  2. Из группы кабелей находят тот, что проведен от места установки розетки, выключателя, оборудования и зачищают концы. Жилы кабеля прикручивают в фазе, нулю и питанию. Закрывают щиток.
  3. Затем конец кабеля, которой выходит к розетке, разделывают на жилы и зачищают концы. К первой клемме розетки подсоединяют фазу, ко второй – нейтраль. Заземление подключается к разъему в средней части розетки.
  4. Вставляют розетку в подрозетник, фиксируют саморезами и винтами через лапки. Затем крепят декоративную часть.

Варианты проводки в каркасном доме

Электропроводка может быть наружной или внутренней. Для сохранения прочности и эстетичности каркасной конструкции часто используется первый вариант, при котором провода монтируются внутри кабель-каналов. Этот вид сети прокладывается при окончании всех строительных и отделочных работ.

Кабель-каналы обеспечивают эстетичность электропроводки

Преимущества и недостатки

Скрытая или внутренняя проводка обустраивается на этапе строительных работ и монтируется внутрь стен. При этом наружу выступают лишь розетки, выключатели, а все остальные детали спрятаны внутри стен. Отсутствие возможности организации дополнительного подключения является минусом этого варианта для каркасного дома. А также отрицательной чертой внутренней проводки считается невозможность периодической оценки состояния сети, сложности в оформлении страховки. При этом финансовые и временные затраты на обустройство очень высоки.

Более практичным и безопасным видом проводки для каркасного дома является наружная система электросети. При необходимости можно легко создавать дополнительные подключения, используя распределительную коробку. При возникновении неполадок или для проверки системы легко открыть кабель-канал и устранить неисправности, предварительно отключив подачу энергии.

Аккумуляторы для автономных систем

Принцип работы аккумулятора понятен и несложен. Пока в центральной сети имеется электричество, батареи заряжаются от розетки и накапливают в своих блоках ресурс. Аккумуляторы для солнечных батарей функционируют аналогичным образом.

Когда поставки энергии прекращаются, модули через специальную инверторную установку отдают электрику бытовым приборам и различным домашним системам.


Выбирая аккумулятор для создания резервной электросистемы в жилом доме, стоит определить, какие приборы и модули бытовой техники обязательны к подключению в случае отсутствия света. Сложив вместе их базовую мощность, можно получить число, обозначающее емкость аккумулятора, способного обеспечить энергией самые необходимые устройства

Для постоянного обеспечения жилого помещения электричеством они не подходят, зато с ролью резервного комплекса справятся на отлично.

С лучшими разработками для организации альтернативной энергетики загородного дома ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Проводка от входа в дом до счетчика

Про то, как сделать проводку от входа в дом до счетчика, пишут мало, однако не стоит забывать, что это одно из самых проблемных мест электропроводки.

Дело в том, что этот участок абсолютно не защищен автоматикой от короткого замыкания или перегрузок. Поэтому часто именно в этом месте начинаются проблемы.

Счетчик в доме

Чтобы избежать возгорания и повреждения проводки, можно воспользоваться двумя вариантами решения проблемы:

  1. Можно всю проводку на данном участке спрятать в металлическую трубу. Однако если участок более двух с половиной метров, это становится проблемным. Провод такой длины затолкать в трубку практически невозможно. При чем необходимо помнить о том, что на протяженности провода могут быть повороты, и это усложнит использование металлической трубы.
  2. Второй вариант немного дороже, но предпочтительнее. Перед входом проводов в каркасный дом можно установить защитный автомат, поместив его в герметичный бокс от осадков. Порог его срабатывания выставляем слегка больше, чем у основного автомата защиты. Основной АЗ ставится на ВРУ. Дополнительный автомат защиты чаще всего крепится прямо к фасаду здания.

Распределительный щиток в каркасном доме

Кабель в доме идет прямо к распределительному щитку. При расчете мощности учитываются индивидуальные данные каждой зоны. Далее выполняется открытая или скрытая разводка кабеля.

Правила и полезные советы

Ошибки при монтаже

Основная причина пожаров в деревянных домах – нарушение правил установки или эксплуатации электроприборов и ошибки при выполнении операций по монтажу проводки.

Самые распространенные просчеты при монтаже:

  • использован гибкий пластиковый рукав при скрытой укладке;
  • проводка уложена в перекрытие без дополнительной изоляции;
  • пластиковые подрозетники вместо стальных или асбестовых;
  • мощный кабель в пластмассовом плинтусе;
  • скрутки внутри короба.

Несложно заметить, что в большинстве своем это последствия экономии. Избежать плачевного исхода просто – надо покупать качественные комплектующие и правильно их устанавливать.
