Введение
1. | Основание для проведения обследования. | Договор № …. |
2. | Заказчик обследования. | … |
3. | Исполнители обследования. | ООО «ИнРегионГрупп» |
4. | Время проведения обследования. | Работы по инженерно-техническому обследованию здания произведены в феврале 2018г. |
5. | Объект обследования. | Монолитная плита перекрытия. |
6. | Элементы, подлежащие обследованию. | Определение технического состояния монолитной плиты перекрытия, в соответствии с СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». |
7. | Цель обследования. | Целями обследования являются:
|
8. | Выполненный комплекс работ. | По результатам обследования составлено заключение о техническом состоянии несущих конструкций покрытия здания, включающее в себя:
|
9. | Инструментальное обеспечение обследования, методика проведения испытаний. | Съемка геометрических параметров и прочностных характеристик конструкций выполнена приборами:
|
10. | Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация. | Все работы выполнены в соответствии с ГОСТ Р 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений». Классификация технического состояния конструкций приведена в соответствии с ГОСТ Р 31937-2011, для оценки технического состояния предусмотрено четыре категории, характеризующие состояние конструкций здания: |
Расчетная схема второстепенной балки (а) и огибающая эпюра изгибающих моментов (б)
Нагрузки на главную балку считаются приложенными в виде сосредоточенных сил от веса второстепенных балок, плит g и временной нагрузки Р, собираемой с соответствующих грузовых площадей. Для упрощения расчета собственный вес главных балок также приводят к сосредоточенной нагрузке, приложенной в осях второстепенных балок. Расчетная схема главной балки также представляет собой неразрезную конструкцию с расчетными средними пролетами, принимаемыми равными расстоянию между осями опор (рис. ниже, а). Расположение временной нагрузки (через пролет или в смежных пролетах) рассматривается в нескольких комбинациях с целью выявления максимальных пролетных и опорных изгибающих моментов в сечении главной балки (рис. ниже, 6).
Особенности и преимущества монолитного перекрытия
К плюсам относят:
1. Прочность и монолитность (отсутствие швов), и, как следствие – обеспечение равномерной нагрузки на фундамент и несущие стены.
2. Возможность опирания на колонны. Это дает больше свободы в процессе планировки в сравнении с вариантом закладки сборных плит перекрытия из готовых заводских элементов стандартного размера.
3. Безопасное обустройство балкона без потребности в дополнительных опорах за счет монолитности основной горизонтальной конструкции.
Расчет плиты, составление схемы армирования
В идеале проектирование доверяется специалистам, они помогут подобрать вариант с правильно распределенными нагрузками, оптимальный в плане «надежность-стоимость стройматериалов». Исходными данными для самостоятельного расчета являются размеры перекрытия с обязательным учетом ширины опорных площадок. Толщина монолита выбирается исходя из максимальной величины продольного пролета (рекомендуемое для безбалочных конструкций соотношение – 1:30, но не менее 15 см). Для перекрытий в пределах 6 м минимум составляет 20 см, свыше 6 рассматриваются варианты с усилением их ребрами жесткости. В разновидностях балочного типа учитывается шаг опор (соответственно минимальная высота находится путем его деления на 30).
Для проверки сечения арматуры рассчитывается максимальный изгибающий момент, формула зависит от способа распределения веса. Для стандартного безбалочного перекрытия, опираемого на две несущие стены Мmax = (q·l2)/ 8, где q – общая нагрузка, кг/см2, l2 – ширина пролета. Это формула является самой простой, при отсутствии арматуры в зонах максимального сжатия бетона или неравномерном распределении веса она усложняется.
Для проверки сечения арматуры вычисляется коэффициент, учитывающий расчетное сопротивление стройматериалов (справочные величины, зависят от выбранного класса прочности раствора и марки стали). Полученное значение соответствует минимально допустимой площади металла при поперечном разрезе плиты. Оно сравнивается с предварительным, при превышении требуется усиление схемы (снижения шага ячеек или использование стержней с большим диаметром).
Самостоятельный расчет плиты перекрытия: считаем нагрузку и побираем параметры будущей плиты
Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить важные параметры, как сечение арматуры и площадь нагрузки.
Поэтому в этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!
План монолитного перекрытия

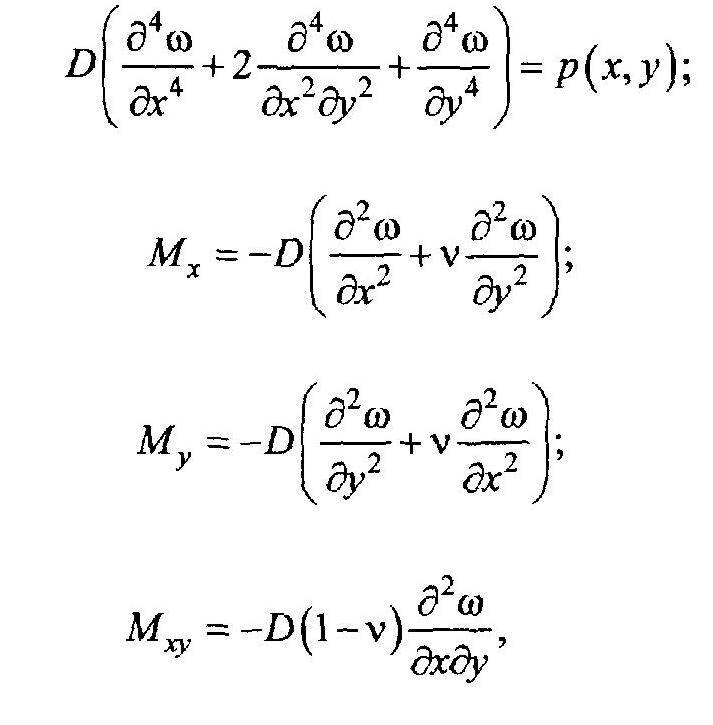

Расчет плит, работающих в двух направлениях, можно производить по методу расчета тонких упругих пластин, прогиб которых соизмерим с толщиной плиты. Основой расчета являются дифференциальные уравнения изогнутой поверхности пластины и связывающие усилия с деформациями в виде
где D — цилиндрическая жесткость пластины, определяемая по выражению
D=Eh3/12(1-v2)
w = w(х,у) — функция прогибов плиты; р(х,у) — функция интенсивности распределенной нагрузки; Мх, Му и Мху — изгибающие моменты в плоскостях XZ, YZ и крутящий момент соответственно в рассматриваемой точке; Е, h и v — модуль упругости, толщина пластины и коэффициент Пуассона соответственно.
Для наиболее часто встречающихся случаев — пластины правильной формы (прямоугольные, круглые и т.п.) — решение дифференциальных уравнений получено путем подбора специальных функций (в большинстве в виде тригонометрических рядов), удовлетворяющих граничным условиям по контуру пластин, и составлены таблицы для определения усилий и перемещений от заданных нагрузок. Среди граничных условий встречаются — жесткое защемление, шарнирное опирание или свободный свес (отсутствие опоры). Следует отметить, что указанный метод применим для случаев, когда в растянутой зоне не появляются трещины, т.е. это условно упругая стадия работы железобетонного сечения и армирование по данным расчета получается завышенным.
Инженерный метод расчета плит, работающих в двух направлениях, по несущей способности основан на кинематическом способе расчета метода предельного равновесия (рис. 7.33), который заключается в составлении уравнения равенства виртуальных работ, совершаемых внешними силами и внутренними усилиями в направлении возможных перемещений. При этом внешняя нагрузка, удовлетворяющая условиям равновесия, и составляет несущую способность плиты.
Метод основан на использовании условной схемы излома плит в предельной стадии и заключается в следующем: плита в соответствии со схемой излома разделяется на систему плоских блоков (плит), соединенных по линиям излома пластическими шарнирами. Направление линий излома, как правило, зависит от действующих нагрузок, очертания в плане плиты и условий закрепления плит по контуру, совпадает с линиями защемления и с биссектрисами углов, параллельны им в пролете и направлены вдоль максимумов изгибающих моментов.
Общее выражение для виртуальных работ имеет вид
где Pi и Z, — сосредоточенная нагрузка на плиту и прогиб плиты в этой точке; qxy, Zxy и А — распределенная нагрузка, усредненное значение прогиба на рассматриваемом участке и площадь загруженного участка; МХр MYj, фYj и фXj — предельные изгибающие моменты (распределенные на единицу длины), воспринимаемые сечением по линии пластического шарнира, и углы раскрытия в пластическом шарнире в соответствующих плоскостях.
Сборные перекрытия из ж/б панелей
Чаще всего делают из круглопустотных панелей, которые отличаются приемлемой ценой, меньшим весом, повышенными теплоизоляционными свойствами по сравнению с монолитными. Перекрытия из них быстро монтируются, а широкий типоразмерный ряд позволяет подобрать плиту под потребности заказчика. Единственный недостаток – обязательное использование крана.
Длина выпускаемых плит — от 1,8 до 15 метров, ширина – от 0,6 до 2,4 м.
Определять необходимые параметры позволяет маркировка. Буквами обозначается тип изделия ПК (панель перекрытия), ПНО (панель настила облегченная), цифрами – длина и ширина в дециметрах, а также нагрузка в килопаскалях. Убрав из расчетной нагрузки собственный вес плиты, получают допустимую полезную нагрузку. При укладке деталей на стену, глубина опирания должна соблюдаться не менее 12 см.
Если длина перекрываемого помещения превышает 9 метров, подойдет монолитная ребристая плита. Она вдвое легче (вес кв.метра около 270 кг), что почти на четверть сокращает общую нагрузку на стены.
Иногда в плитах перекрытия встречаются трещины. Они бывают усадочные или деформационные. Трещины до 0,3 мм не опасны, но если панель имеет крупные диагональные или продольные трещины, ее лучше заменить. Если трещины появились в процессе эксплуатации, то нужно провести усиление плиты наращиванием сверху дополнительно армированного слоя стяжки.

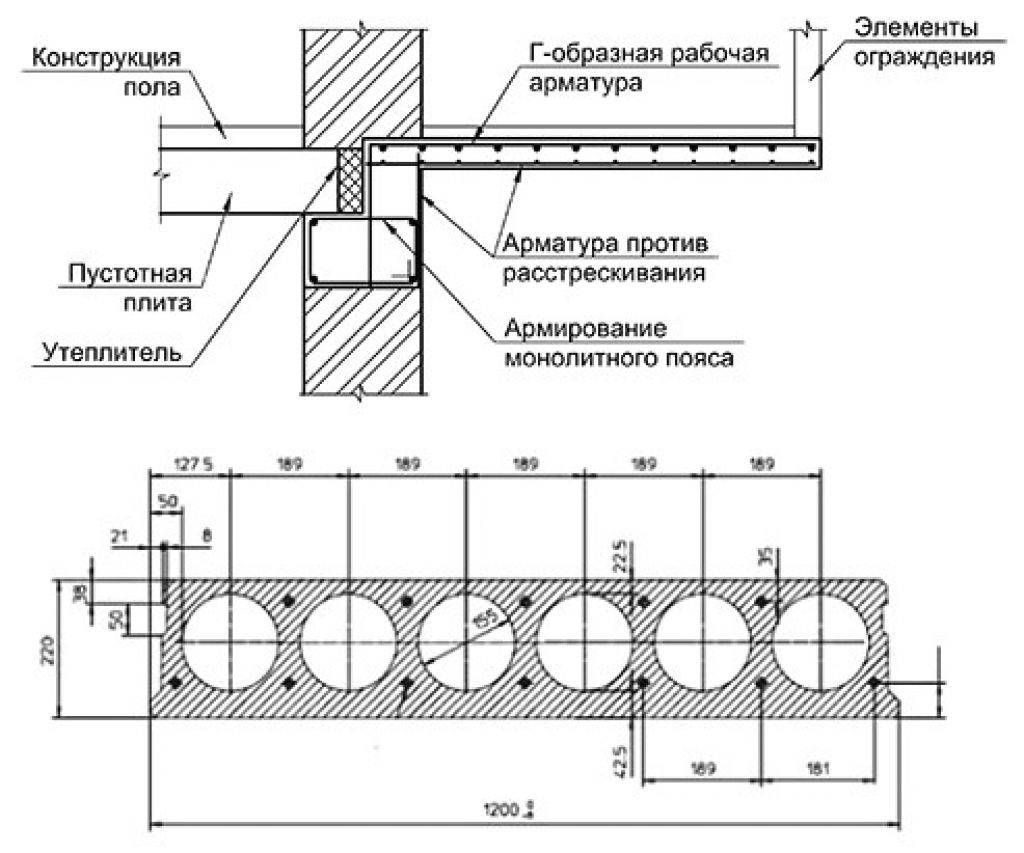

Для утепления торцов панелей в наружной стене, которые служат «мостиками холода», применяют легкобетонные термовкладыши.
Практика показывает, что иногда размеры помещения оказываются несоразмерны ширине панелей и появляется необходимость дополнительно заливать монолитные участки между плитами. Если раздвижка плит составляет до 5 см, такие швы заливают бетоном без армирования, швы свыше этого размера требуют укладки дополнительного армокаркаса.
Перед укладкой перекрытия на несущие стены обязательно устраивают армированный монолитный пояс под плиты. Это непрерывная замкнутая балка, армирование которой проводят сортовым металлопрокатом.
Чтобы гарантировано приобрести качественные железобетонные ПК, лучше покупать их непосредственно на заводах ЖБИ или в строительных компаниях, которые имеют мощности по производству ж/б изделий. Средняя цена одного квадратного метра клуглопустотной панели перекрытия в Москве и области колеблется от 1 100 до 1 200 рублей. Наиболее популярны плиты от 3 до 7 метров, при этом изделия меньшей и большей длины обойдутся дороже (в пересчете на м 2). Наиболее востребованная ширина – 1,2 – 1,5 м. Плиты шириной до 1 метра и 1,8 метра выпускают не все производители, что также сказывается на их цене.
Сборно-монолитные
Устройство сборно-монолитных перекрытий еще не стало наиболее популярным методом, но уже завоевало свою нишу на строительном рынке. Суть метода: на стены укладываются ж/б балки (шаг – 60 см) а между ними пустотелые блоки, вся конструкция замоноличивается. Монтаж возможен без применения механизмов, поскольку вес погонного метра балки 19 кг. За счет крупнопустотных блоков обладает малым весом и имеет повышенные теплоизоляционные качества. Единственный минус – трудоемкость (блоки укладываются вручную). Перед тем как залить бетон, конструкцию следует армировать (проволочная сетка с ячейками 10х10 см), минимальная толщина слоя бетона не менее 5 см.
Один квадратный метр готового перекрытия весит до 390 кг (если блоки из керамзитобетона) и до 300 кг (если блоки из полистеробетона). А это почти в два раза меньше, чем монолитное перекрытие толщиной в 2 см (около 500 кг/ м 2).
ГСК «Колумб» (МАРКО) квадратный метр конструкций, из которых состоят сборно-монолитные плиты перекрытия, предлагает в среднем по 1 100 рублей, а работы по устройству «под ключ» обойдутся в 3 000 — 3 500 рублей за м 2 .

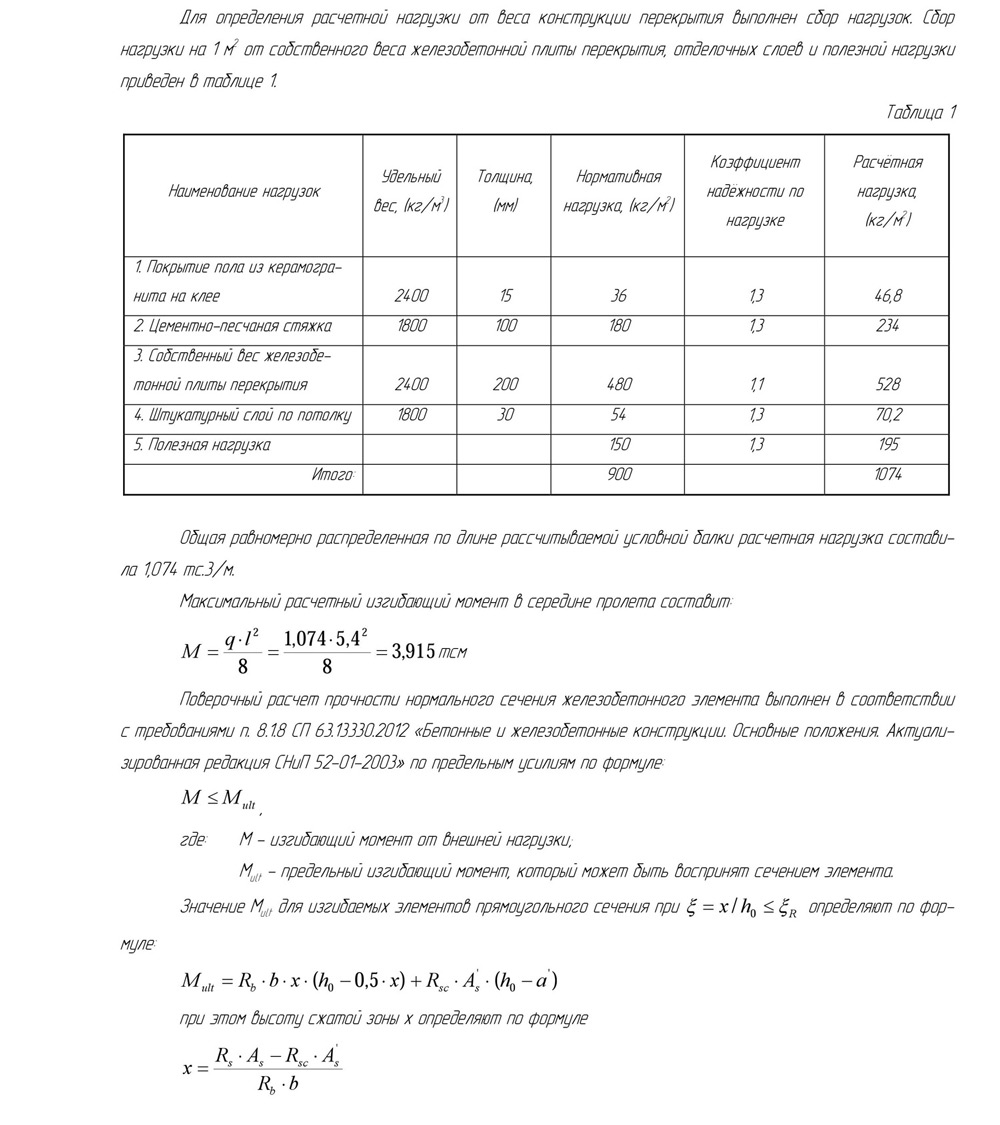

Исходные данные для выполнения расчета
Цель выполнения настоящего расчета – определение фактической несущей способности монолитной железобетонной плиты перекрытия подвала над комнатой отдыха жилого дома.
При расчете учитывались следующие исходные данные и предпосылки:

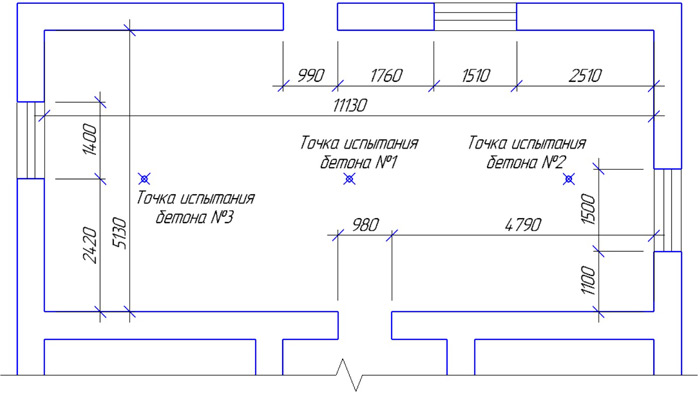

– со слов Заказчика, плита перекрытия армировалась и бетонировалась как единая конструкция сразу над всем подвалом. Однако, поскольку наверняка установить факт наличия правильного армирования плиты над опорой (средней стеной) на настоящий момент невозможно, расчет плиты перекрытия выполнен без учета ее неразрезности, что идет в запас прочности, поскольку фактические изгибающие моменты, действующие в пролете плиты будут ниже;- по результатам осмотра жилого дома, монолитная железобетонная плита перекрытия подвала выполнена опертой на стены подвала по контуру. Однако, участок плиты перекрытия над комнатой отдыха условно рассчитывался как балка шириной 1,0 м на двух опорах (продольных стенах помещения), как худший случай работы плиты;- расчетный пролет: расстояние в свету между продольными стенами помещения составляет 5130 мм (см. схему на рис. 1). Опирание плиты перекрытия выполнена на всю толщину стен здания.
Расчетный пролет, на который выполнялись дальнейшие вычисления принят равным 5,4 м;- толщина плиты перекрытия: 200 мм;- материал плиты перекрытия: бетон, по результатам выполненных испытаний, бетон плиты перекрытия соответствует классу В25, Rb = 14,5 МПа.- рабочая арматура плиты перекрытия: армирование плиты перекрытия, расстояние между стержнями и величина защитного слоя бетона принималось со слов Заказчика, а также по результатам определения шага и защитного слоя бетона неразрушающим методом. Армирование выполнено из стержней периодического профиля диаметром 12 мм, уложенных в двух направлениях с размером ячейки 200х200 мм в два слоя (около нижней и верхней зоны плиты). Для расчета принято армирование из ф12 А400, шаг стержней 200 мм, As = 565 мм2, Rs = 350 МПа. Расстояние от нижней грани плиты перекрытия до центра тяжести нижней рабочей арматуры: принято по результатам определения армирования неразрушающими методами а = 38 мм. Расстояние от верхней грани плиты перекрытия до центра тяжести верхней арматуры принято аналогичным нижней арматуре;- при расчете плиты перекрытия учитывались нагрузки от следующих слоев: цементно-песчаная стяжка толщиной 100 мм, фактически выполненная на момент расчета, покрытие пола из керамогранита (на момент выполнения расчета не выполнено, принято со слов Заказчика), также учтена отделка потолка в виде штукатурного слоя из цементно-песчаного раствора толщиной 30 мм, как наиболее тяжелый возможный вид отделки. Полезная нагрузка и коэффициенты надежности по нагрузке принимались по СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редак-ция СНиП 2.01.07-85*).

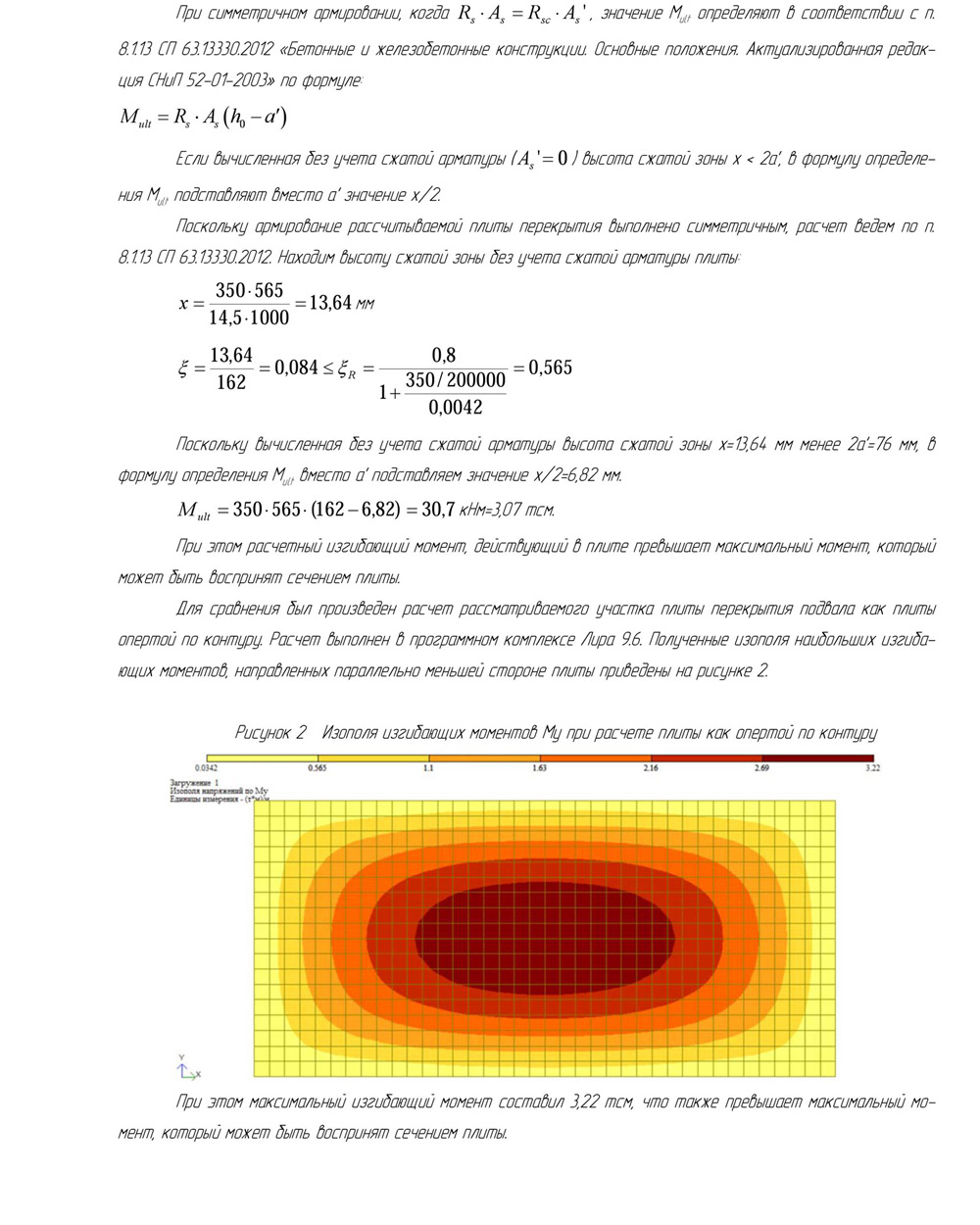

Вывод по результатам расчета
При расчете монолитной железобетонной плиты перекрытия подвала над комнатой отдыха на принятую нагрузку, расчетные изгибающие моменты превышают предельный момент, который может быть воспринят сечением плиты.
Рекомендации по дальнейшей эксплуатации плиты перекрытия подвала
Поскольку при выполнении расчета выявлено превышение расчетных изгибающих моментов, действующих в плите перекрытия на рассчитанном участке предельного момента, который может быть воспринят сечением плиты, рекомендуется выполнить одно из следующих мероприятий:
- возведение несущей стены под плитой перекрытия в середине пролета (или по возможно-сти ближе к середине пролета), при этом обеспечить передачу нагрузки от плиты перекрытия на эту стену;
- подведение разгружающей балки (балок) под плиту перекрытия, при этом необходимо обеспечить включение этих балок в работу;
- усиление плиты перекрытия другим способом (например – устройство дополнительного армирования снизу плиты с последующим обетонированием и др.).
При выборе конкретного способа усиления плиты перекрытия подвала необходимо предварительно проверить принятое решение расчетом.
Шаг 1. Составляем схему перекрытия
Давайте начнем с того, что монолитная железобетонная плита перекрытия – это конструкция, которая лежит на четырех несущих стенах, т.е. опирается по своему контуру.
И не всегда плита перекрытия представляет собой правильный четырехугольник. Тем более, что сегодня проекты жилых домов отличаются вычурностью и многообразием сложных форм.
В этой статье мы научим вас рассчитывать 1 метр плиты, а общую нагрузку вам нужно будет вычислять по математическим формулам площадей. Если совсем сложно – разбейте площадь плиты на отдельные геометрические фигуры, рассчитайте нагрузку каждой, затем просто суммируйте.
Потолочные перекрытия в доме между этажами – классификация и разновидности
Классификация предусматривает разделение защитных конструкций по следующим признакам:
- месту размещения;
- основному назначению;
- конструктивному исполнению;
- методу сооружения.
По размещению защитные конструкции делятся на виды, имеющие следующее назначение:
- чердачные. Теплоизолируют жилую часть строения, создавая надежный барьер с холодным чердаком. Сооружаются с использованием утеплителей, которые не разрушаются в условиях повышенной влажности и скачков температуры. Включают слой пароизоляции;
- межэтажные. Разделяют внутреннее пространство жилого дома на самостоятельное помещения, каждое из которых имеет свое назначение и отличается стабильным микроклиматом. Не требуют применения влагоизоляционных и теплозащитных материалов и выполняют свое главное предназначение, связанное со звукоизоляцией;
- подвальные. Надежно изолируют цокольную часть строения, которая не отапливается, и жилые комнаты. Слой утеплителя предотвращает тепловые потери.
Подвальные перекрытия
В зависимости от конструктивных особенностей перекрытия разделяются на следующие группы:
- балочные. Они выполнены в виде горизонтальных ригелей, заполнителя, размещенного в межбалочном пространстве, и материала, формирующего пол или потолок;
- безбалочные. Они выполнены из самостоятельных панелей из железобетона, изготовленных на предприятиях, или отдельных плит, усиленных стальной арматурой;
- комбинированные. Это сборный вариант несущей основы, выполненный из силовых брусьев, между которыми размещаются цельные блоки.
Пример расчета монолитной железобетонной плиты перекрытия
Обратите внимание, расчет будет проводиться на примере железобетонной бесконсольной плиты, которая находится на опорах шарнирного типа и подвергается равномерно распределительной нагрузке
Этап 7: Подбор сечения арматуры
Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» расчетное сопротивление растягивающим усилиям в отношении арматуры класса А400 составляет Rs=3600 кгс/см² (355 МПа). Согласно тому же СНиПу, расчетное сопротивление сжимающим нагрузкам для бетона класса B20 имеет значение Rb=117кгс/см² (11.5 МПа). Другие необходимые для расчета параметры и нагрузки в отношении плиты, нами были определены ранее.
Используя формулу (6.6) определим значение коэффициента аm: аm=1800/(1·0.08²·1170000)=0.24038
Согласно таблице 1 полученное в результате расчетов значение является ниже предельного (0.24038 < 0.39), из этого исходит, что такие обстоятельства не требуют наличия арматуры в сжатой зоне. Получается, что по формуле (6.8) необходимая площадь сечения арматуры: As=117·100·8(1-√‾(1-2·0.24038))/3600=7.265 см².
Примечание: с целью упрощения вычисления, значения поперечного сечения были представлены в сантиметрах, а величины расчетных сопротивлений в кг/см².
Получается, что для армирования одного погонного метра понадобится 5 стержней Ø14 мм и с ячейкой 200 мм. Совместно с этим площадь сечения арматуры будет равняться 7.69 см². Тут же стоит отметить, что для повышения продуктивности подбора арматуры можно использовать таблицу 2:
| Диаметр, мм | Площадь поперечного сечения, см², при числе стержней | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | Масса 1 пог. м, кг | |
| Проволочная и стержневая арматура | ||||||||||
| 3 | 0.071 | 0,14 | 0,21 | 0,28 | 0,35 | 0,42 | 0,49 | 0,57 | 0,64 | 0,052 |
| 4 | 0,126 | 0,25 | 0,38 | 0,5 | 0,63 | 0,76 | 0,88 | 1,01 | 1,13 | 0,092 |
| 5 | 0,196 | 0,39 | 0,59 | 0,79 | 0,98 | 1,18 | 1,37 | 1,57 | 1,77 | 0,144 |
| 6 | 0,283 | 0,57 | 0,85 | 1,13 | 1,42 | 1,7 | 1,98 | 2,26 | 2,55 | 0,222 |
| 7 | 0,385 | 0,77 | 1,15 | 1,54 | 1,92 | 2,31 | 2,69 | 3,08 | 3,46 | 0,302 |
| 8 | 0,503 | 1,01 | 1,51 | 2,01 | 2,51 | 3,02 | 3,52 | 4,02 | 4,53 | 0,395 |
| 9 | 0,636 | 1,27 | 1,91 | 2,54 | 3,18 | 3,82 | 4,45 | 5,09 | 5,72 | 0,499 |
| 10 | 0,785 | 1,57 | 2,36 | 3,14 | 3,93 | 4,74 | 5,5 | 9,28 | 7,07 | 0,617 |
| 12 | 1,313 | 2,26 | 3,39 | 4,52 | 5,65 | 6,79 | 7,92 | 9,05 | 10,18 | 0,888 |
| 14 | 1,539 | 3,08 | 4,62 | 6,16 | 7,69 | 9,23 | 10,77 | 12,31 | 13,85 | 1,208 |
| 16 | 2,011 | 4,02 | 6,03 | 8,04 | 10,05 | 12,06 | 14,07 | 16,08 | 18,1 | 1,578 |
| 18 | 2,545 | 5,09 | 7,63 | 10,18 | 12,72 | 15,27 | 17,81 | 20,36 | 22,90 | 1,998 |
| 20 | 3,142 | 6,28 | 9,41 | 12,56 | 15,71 | 18,85 | 21,99 | 25,14 | 28,28 | 2,466 |
| 22 | 3,801 | 7,6 | 11,4 | 15,2 | 19,0 | 22,81 | 26,61 | 30,41 | 34,21 | 2,984 |
| 25 | 4,909 | 9,82 | 14,73 | 19,63 | 24,54 | 29,45 | 34,36 | 39,27 | 44,13 | 3,853 |
| 28 | 6,158 | 12,32 | 18,47 | 24,63 | 30,79 | 36,95 | 43,1 | 49,26 | 55,42 | 4,834 |
| 32 | 8,042 | 16,08 | 24,13 | 32,17 | 40,21 | 48,25 | 56,3 | 64,34 | 72,38 | 6,313 |
| 36 | 10,18 | 20,36 | 30,54 | 40,72 | 50,9 | 61,08 | 71,26 | 81,44 | 91,62 | 7,99 |
| 40 | 12,56 | 25,12 | 37,68 | 50,24 | 62,8 | 75,36 | 87,92 | 100,48 | 113,04 | 9,87 |
| 45 | 15,904 | 31,81 | 47,71 | 63,62 | 79,52 | 95,42 | 111,33 | 127,23 | 143,13 | 12,49 |
| 50 | 19,635 | 39,27 | 58,91 | 78,54 | 98,18 | 117,81 | 137,45 | 157,08 | 176,72 | 15,41 |
| 55 | 23,76 | 47,52 | 71,28 | 95,04 | 118,8 | 142,56 | 166,32 | 190,08 | 213,84 | 18,65 |
| 60 | 28,27 | 56,54 | 84,81 | 113,08 | 141,35 | 169,62 | 197,89 | 226,16 | 254,43 | 22,19 |
| 70 | 38,48 | 76,96 | 115,44 | 153,92 | 192,4 | 230,88 | 269,36 | 307,84 | 346,32 | 30,32 |
| 80 | 50,27 | 100,55 | 150,81 | 201,08 | 251,35 | 301,62 | 351,9 | 402,15 | 452,43 | 39,46 |
| Семипроволочные канаты класса К-7 | ||||||||||
| 4,5 | 0,127 | 0,25 | 0,38 | 0,51 | 0,64 | 0,76 | 0,89 | 1,01 | 1,14 | 0,102 |
| 6 | 0,226 | 0,45 | 0,68 | 0,9 | 1,13 | 1,36 | 1,58 | 1,81 | 2,03 | 0,181 |
| 7,5 | 0,354 | 0,71 | 1,06 | 1,41 | 1,77 | 2,12 | 2,48 | 2,83 | 3,18 | 0,283 |
| 9 | 0,509 | 1,02 | 1,53 | 2,04 | 2,54 | 3,05 | 3,56 | 4,07 | 4,58 | 0,407 |
| 12 | 0,908 | 1,82 | 2,72 | 3,63 | 4,54 | 5,45 | 6,35 | 7,26 | 8,17 | 0,724 |
| 15 | 1,415 | 2,83 | 4,24 | 5,66 | 7,07 | 8,49 | 9,9 | 11,32 | 12,73 | 1,132 |
Используя формулу (6.5) даем оценку прочности бетона: у=3600·7.69 / (117·100) = 2.366 см
ξ=2.366/8=0.29575 — полученное значение ниже граничного 0.531 и согласно формуле (6.1), а также таблице 1, ниже рекомендуемого 0.531/1.5=0.354 что удовлетворяет необходимые требования.
- 117·100·2.366(8 — 0.5·2.366)=188709 кгс·м > М=180000 кгс·м, по формуле (6.3);
- 3600·7.69(8 — 0.5·2.366)=188721 кгс·м > М=180000 кгс·м, по формуле (6.4).
Выходит, что все соответствует нужным требованиям.
При увеличении класса бетона до В25, снижается количество требуемой арматуры, поскольку для В25 Rb=148 кгс/см² (14.5 МПа).
- am=1800/(1·0.08²·1480000)=0.19003;
- As=148·100·10(1-√‾(1-2·0.19))/3600=6.99 см².
Из этого исходит, что для армирования 1 погонного метра плиты перекрытия понадобится всего 5 стержней диаметром 14 мм с шагом 200 мм (допускается продолджение подбора сечения). Также стоит заметить, что с целью удовлетворения требованиям по максимально допустимому прогибу, высота плиты завышается до 130-140 мм, при этом сечение арматуры составляет 4-5 стержней Ø16 мм.
