Расстояние нужно между стоиками в каркасном доме необходимо под утеплитель: Обзор

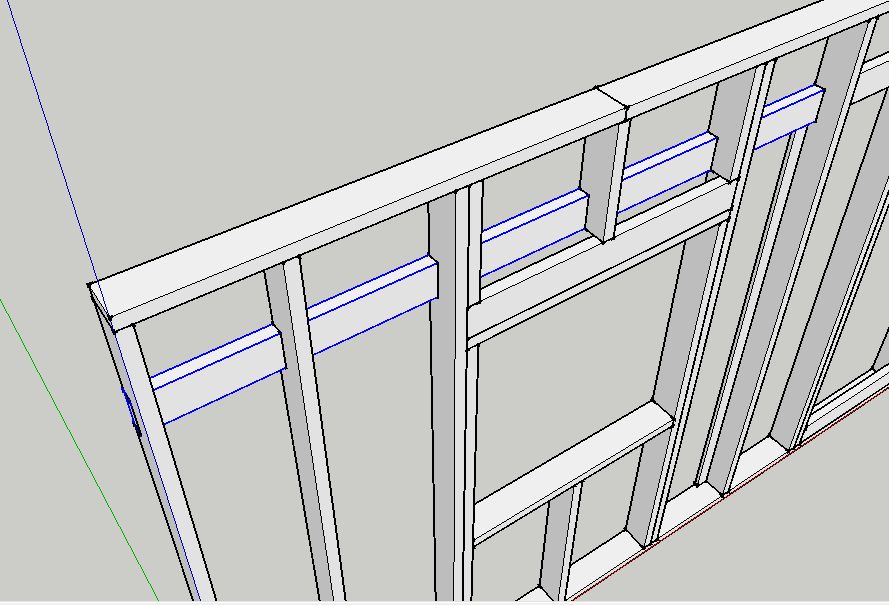

Расстояние между опорами

Расстояние стоек в каркасном доме определяется нагрузкой или весом дома, количеством опор. Пользуясь полученными данными, определяем необходимое расстояние между стойками каркаса. Для этого вычисляем общий периметр стены. В доме 8х8 м он составит 32 м. После чего делим полученные 32 м на количество стоек 40 штук. Получаем расстояние 0,8 м или 800 мм.

В строительной литературе есть общие рекомендации, как правильно производить крепление стоек каркасного дома. В них говорится, что при невозможности выполнить строительные расчеты, шаг между стойками одноэтажного каркасного дома выбирается в размере от 500 до 700 мм. И ещё: принято, что шаг стоек каркасного дома не должен превышать 1 м.

От чего зависит расстояние между стойками каркасного дома под утеплитель

Расстояние стоек в каркасном доме следует планировать исходя из ориентации на несколько основных показателей.

Комплексное решение данного вопроса требует учитывать:

габариты фанерных листов или листов ОСБ, которыми планируется обшивать каркас дома,
размеры и тип утеплителя, выбранного для организации теплоизоляции каркасного строения,
каким образом будут отделываться помещения и верхняя обвязка в каркасном доме.

Учет всех этих составляющих поможет наилучшем образом применить материалы и даст возможность минимизировать отходы, а, значит, поможет сэкономить финансы. Кроме того данный подход направлен на поиск возможностей свести к минимуму временные и трудовые затраты при возведении дома по каркасной технологии.

Можно сказать, что приступая к определению шага стоек, следует прежде представить, каким вы планируете сделать сам «пирог» стены каркасника, это также требует надежности, как лаги пола.

Рассчитываем расстояние между стойками в каркасном доме

Рассмотрим основные варианты расчета.

Если стены планируется возводить и изготавливать из таких строительных материалов, как гипсокартоновые листы и ОСБ, а утеплителем выбран ватный наполнитель (эковата, стекловата и т.п.), то шаг стоек будет рассчитываться исходя из габаритных размеров гипсокартона или ОСБ. Ватный наполнитель – достаточно пластичный и его размеры не принципиальны в данном случае.

Однако, в данном случае мы применяем два материала обшивки — гипсокартон и ОСБ. Какое расстояние между стойками в каркасном доме выбрать и на габариты какого из этих материалов ориентироваться? В данном случае советуется ориентироваться на размер листов гипсокартона, при этом плиты ОСБ придется подрезать с учетом деформационного зазора.

В том случае, если для утепления используются более твердые не пластичные материалы, например базальтовый утеплитель, а внешняя и внутренняя отделка будет выполняются из лисов ОСБ и вагонки соответственно, то расстояние между стойками каркасного дома будет рассчитываться с ориентацией на размеры ориентировано-стружечных плит и утеплителя. Учитывая деформационную полосу базальтовой плиты, который составляет 50 мм., расстояние между стойками будет варьироваться с учетом зазора в 50 мм.

Длина вагонки как правило, на расстояние между стойками не влияет, так как данный обшивочный материал может крепиться к дополнительной специально устроенной для него деревянной обрешетке.

Утепление каркасного дома пенопластом при расчете шага потребует ориентироваться на габариты именно строительного материала, так как подрезка пенопластовых блоков может быть довольно муторной и неэкономной работой.

Следует учитывать и тот фактор, что пенопластовые листы имеют свойство ссыхаться и в течение полугода после установки теряют примерно 1 % от изначального размера.

Стандартные размеры стоек и оконного проема

Крепиться пенопластовые листы могут двумя способами

Пенопласт между стойками

В первом случае закрепление утеплителя предполагает установку листов таким образом, чтобы они достаточно плотно соприкасались друг с другом и не образовывали щелей. Так, даже после усушки, между пенопластовыми плитами не образуется расстояния (мостиков холода), а значит и утепление будет более эффективным. Данный способ требует определенного опыта и аккуратности.
Второй способ допускает монтаж пенопластовых листов с проемом по всему периметру до 10 мм. Получившиеся щели заполняют монтажной пеной. Десятимиллиметровый зазор указан не случайно. Щели менее 5 мм. утеплить монтажной пеной довольно проблематично, ведь в них не пролезет носик монтажного пенного пистолета. А зазор более 10 мм. в разы увеличивает расход монтажной пены.

Каркас из досок

Каркас дома из досок требует иного подхода в расчетах. В данном случае вне зависимости от выбранного типа отделки и утеплителя расстояние между стойками будет напрямую зависеть от габаритов используемой доски.

Так шаг между досками 50х150 мм, используемыми в качестве опор, не должно превышать 650 мм. Если же используется доска 50х100 мм. – максимальным будет расстояние опор в 400 мм.

Таким образом, в расчетах шага следует учитывать несколько факторов. Расстояние между стойками каркасного дома будет зависеть от используемого утеплителя, выбранной обшивки и даже от того, из чего предполагается делать сами стойки.

Сколько весит каркасник

Каркас дома является несущей системой. Его прочность должна выдерживать давление стен, перекрытий и крыши. Поэтому для расчёта стоек каркасного дома необходимо определить вес будущего строения. Как это сделать?

Вес стен каркасника.

Существует несколько методик определения веса будущего строения. Приведём две:

Определение веса постройки по онлайн калькулятору. В таком варианте в калькулятор вводят значения ширины и длины стен постройки, его высоту, количество несущих перегородок, а также материал стен, их толщину и получают готовый результат – ориентировочный вес будущего строения.
Расчеты по строительным таблицам. Это более сложный и кропотливый труд, в процессе которого можно получить более точный результат. По данным строительных таблиц определяется ориентировочный удельный вес 1 куб. м каркасной стены, а также погонный вес каждого метра перекрытий, кровельных листов. Полученные данные множатся на площадь стен дома или кровли, суммируются и складываются в общий вес каркасного дома.

Полученный в расчётах вес будущего строения умножается на коэффициент 1,1. Он учитывает дополнительный вес сантехнических устройств, мебели, которые будут расположены в постройке. В результате мы получаем тот вес, который каркас дома должен выдерживать в течение многих лет эксплуатации.

По данным он-лайн калькулятора мы получим, что вес одноэтажного каркасного дома 8х8 м с крышей из металлического профиля и деревянными лагами, в климатической зоне с зимними температурами -10 составит около 10.5 тонн. Умножив на коэффициент, получаем 11.55 тонн, которые для удобства расчётов округляем до 12 тонн строительного веса. Итак, что делать дальше?

Толщина утеплителя

В первую очередь, толщина утеплителя в каркасном доме для постоянного проживания будет зависеть от географического положения будущего жилья, его климатической зоны, а так же от коэффициента теплопроводности материала.

По следующей формуле можно рассчитать толщину теплоизолятора:

δ =R .k ,

где δ

— толщина,

— показатель теплового сопротивления для конкретного региона, а

— коэффициент теплопроводности.

Показатель теплового сопротивления R можно рассчитать самостоятельно, основываясь на данных СНиП 23-01-99 Климатология, а можно взять из следующей таблицы:

Готовые данные помогут определить примерную толщину, но лучше доверить расчеты профессионалам, знающим особенности конструкции и материалов Источник sargorstroy.ru

Не менее важно правильно подобрать материал, который позволит избежать излишних тепловых потерь. Сейчас нет смысла рассматривать столь популярные на заре каркасного домостроения утеплители подобные опилкам или шлаку

На рынке масса более технологичных и практичных в применении теплоизоляционных материалов

На рынке масса более технологичных и практичных в применении теплоизоляционных материалов.

Минеральная вата

Такой вид утеплителя изготавливают с применением стеклянного или базальтового волокна по следующей технологии:

Сначала базальт расплавляют в печи при высоких температурах до тех пор, пока он не станет жидким.
Полученную жидкость закачивают в центрифугу, где под огромным давлением воздуха она превращается в волокна.
Затем эти волокна попадают под пресс, уплотняющий их до нужных параметров.
Далее полученный материал скатывают в рулоны или разрезают на плиты.

Положительные моменты при использовании минеральной ваты заключаются в её низкой теплопроводности, которая даже ниже, чем у дерева. При плотности 50 кг/м3 средний её показатель будет в районе 0,045-0,05 Вт/м оС (зависит от производителя). Опираясь на эти данные, по формуле δ =R .k можно рассчитать толщину утеплителя для любого региона России:

3 х 0,05 = 0,15 (м) — для Московской области,
4,9 х 0,05 = 0,24 (м) — для Якутска,
1,8 х 0,05 = 0,09 (м) — для Сочи.

Минвата один из недорогих и часто применяемых утеплителей Источник konveyt.ru Если сравнить с толщиной стен из дерева без дополнительного утепления, то получим:

3 х 0,11 (коэффициент теплопроводности ели) = 0, 33 м. Это для Московской области.

Единственный минус теплоизоляции из минерального волокна состоит в том, что при намокании его свойства ухудшаются в разы. Поэтому при монтаже нужно следить за соблюдением норм гидроизоляции.

Эковата

Относительно недавно появившийся на рынке материал на основе целлюлозы, полученной при переработке макулатуры и прочих бумажных отходов. Негорючесть достигается за счёт добавления в утеплитель соединений бора. По этой же причине в эковате не заводятся насекомые и грызуны. На сегодняшний день на рынке — это действительно, самый экологически чистый утеплитель.

Для монтажа этого материала на большие площади требуется специальное, распыляющее волокна оборудование, в простонародье называемое «пылесосом». Благодаря нему, можно напылять гранулы ваты как на конструкцию, которая ещё не зашита с одной из сторон, так и закачивать материал внутрь уже смонтированной стены через специально проделанные для этого отверстия. На небольшие площади волокно можно наносить без применения спецсредств подобно штукатурке.

Для распыления эковаты понадобится специальная машина Источник keyinsulation.com

Из недостатков необходимо отметить усадку, которая происходит через некоторое время, а как следствие теряются изоляционные свойства. Это устраняется закачкой дополнительного количества утеплителя в уже смонтированную конструкцию, что не всегда удобно.

Теплопроводность эковаты примерно равна теплопроводности минерального утеплителя при их одинаковой плотности, поэтому расчёт будет таким же.

Расстояние между опорами

Второй способ закрепления пенопласта

Во втором варианте пенопластовые листы монтируют с интервалом 560 мм таким образом, чтобы проем по всем сторонам был больше на 6-10 мм. После этого щели по бокам, снизу и сверху заполняют монтажной пеной. В зазоры меньше 5 мм не полезет носик монтажного пистолета, а зазоры больше 10 — увеличивают расход монтажной пены, что тоже нежелательно.

Независимо от выбора отделки и утепления стен, при использовании доски 50х150 в качестве опор каркаса шаг опор не должен быть больше 650 мм, а при использовании доски 50х100 наибольшее расстояние — 400 мм.

Всеобъемлющего универсального ответа на вопрос, какой выбрать шаг опор при постройке каркасного дома, нет. Его нужно выбирать комплексно, учитывая, чем будет утепляться дом, чем отделываться. Иначе можно столкнуться с тем, что резать и кроить придется все материалы, увеличивая количество отходов, бюджет и трудозатраты строительства.

Оптимальное расстояние между опорными стойками каркаса жилого здания

Широкое применение каркасных технологий частного домостроения обусловлено множеством преимуществ. Основными из них являются: быстрота возведения жилых домов, доступная стоимость. Также к достоинствам таких проектов относится простота самой конструкции здания, одним из важных элементов которой является опорная стойка. От качества материала изготовления и правильно подобранного шага установки опор зависит прочность и долговечность загородного дома.

Детали каркасной конструкции

Стены любого здания, в т.ч. возведенные по каркасной технологии, являются основным и важным элементом постройки. Несущая конструкция каркасных стен включает:

Нижнюю обвязку по фундаментному основанию;
Опорные стойки;
Верхнюю обвязку межэтажного перекрытия.

Опорные стойки, как правило, устанавливаются вертикально и соединяют между собой верхнюю и нижнюю горизонтальный обвязки, на которые приходится вся нагрузка вышерасположенных элементов здания.

Оптимальное расстояние между вертикальными опорами

Согласно нормативным строительным актам оптимальное расстояние между стойками каркасного здания составляет:

От оси одного бруса (опорной стойки) до оси другого – 60 см;
От края одной опоры до края другой – 57,5 см.

При этом серьезных обоснований данным параметрам не приводится. Но достаточно продолжительный опыт возведения и эксплуатации таких сооружений подтверждает правильность этих расчетов.

Но опытные строители допускают отклонение от этих параметров в зависимости от этажности и веса конструкции, поэтому шаг монтажа опор может варьироваться от 50 до 70 см. В редких случаях стойки каркасных конструкций даже устанавливают на расстоянии друг от друга 100 см.

Необходимо понимать, что шаг 60 см определен для опорных стоек, изготовленных из качественных пиломатериалов. Когда используется древесина 1-го сорта, т.е. без сучков и прочих дефектов.

Расстояние между опорами

Утепление каркасного дома минеральной ватой

Классические каркасные дома и минеральная вата – понятия практически неотделимые друг от друга, и споров здесь не возникает. Вата (если мы говорим о современных материалах этого типа, а не о старой стекловате!) отличается высокими экологическими характеристиками, не вызывает аллергических реакций, выдерживает огромные температуры и не теряет своей структуры в отличие от пенополистирола, который не горит, но деформируется и плавится при воздействии открытого пламени. Кроме того, в силу своей структуры вата является прекрасным звукопоглотителем.

Однако основное достоинство ваты, сделавшее ее неотъемлемой частью каркасного дома – это ее механические характеристики. Минераловатные плиты исключительно легко обрабатываются и могут принимать практически любую форму, что позволяет выполнять теплоизоляцию сложных архитектурных элементов.

Одним словом, утепление именно внутренней полости стен каркасного дома вопросов не вызывает – при использовании минеральной ваты это исключительно простой процесс. Достаточно лишь выбрать подходящий шаг стоек каркаса, а затем заложить плиты утеплителя в получившиеся полости. Единственное требование здесь – обязательный монтаж пароизоляционной мембраны, защищающей слой ваты от конденсата. Также обязательное условие — с наружной стороны дом должен обшиваться паропроницаемым материалом, а с внутренней — материалом, не пропускающим влагу. То есть, сконденсировавшаяся вода должна иметь выход во внешнюю среду, а не оставаться внутри стен и конструкций дома.

Вопросы здесь может вызывать лишь дополнительное утепление фасада. В отличие от деревянных домов, домов из кирпича или газобетона, для каркасных зданий это далеко не обязательное решение, поскольку стены здания уже снабжены теплоизоляцией. Поэтому в случае каркасного дома вентилируемый фасад с минеральной ватой чаще всего представляет собой вентилируемый фасад без минеральной ваты – навесные элементы крепятся прямо на плоскость стен, без слоя промежуточного утеплителя. Если же требуется дополнительная теплоизоляция – этот вопрос решается за счет обшивки стен тепло- и ветрозащитными панелями, либо монтажа декоративных фасадных панелей на основе пенополистирола.

Утепление каркасного дома пенополистиролом

А вот использование одного из конструктивных элементов СИП-панели в классическом каркасе вызывает вопросы. Если мы говорим об обшивке фасада листами пенополистирола под последующее оштукатуривание, как это делается в случае с домами из газобетона и пеноблоков, то здесь никаких вопросов нет – технология практически неизменна, разве что анкерные болты в этом случае использовать нельзя.

Как выглядит утепление фасада каркасного дома при помощи пенополистирольных плит? Поверхность наружной обшивки в обязательном порядке покрывается грунтовкой для наружных работ, хорошо просушивается, после чего листы пенопласта монтируются на специальный клей и пластиковые дюбели, а стыки заполняются монтажной пеной или все тем же клеем, смешанным с измельченными обрезками пенопласта. В дальнейшем технология ничем не отличается от работ над другими типами зданий, разве что необходимо использовать воздухопроницаемые штукатурки и фасадные краски.

Кроме того, на основе пенополистирола выпускаются и множество разновидностей декоративных фасадных панелей, использование которых может оказаться выгодным решением — в этом случае вы фактически избавляетесь от работ по отделке фасада.

Ответы на вопросы про проектирование и строительство каркасных домов

Вопрос:

Проектирую каркасный канадский дом и слегка запутался: ширина утеплителя — 600 мм, ширина стойки — 40 мм, размер плиты ОСП — 2500х1250 мм и необходимо делать зазор между ними 2-3 мм. И вот как рассчитать шаг стоек каркаса, что бы все это легло без больших излишков?

Ответ:

При конструктивном проектировании или строительстве канадского дома размещайте стойки друг от друга на расстоянии 625 мм — не ошибетесь. Это позволит без проблем монтировать листы ОСП с необходимыми зазорами, т.к. по ходу расстановки стоек вы все-равно будете смещаться на пару миллиметров в ту или иную сторону. И еще, в таком случае при толщине стоек в 40 мм свободное расстояние между ними составляет 585 мм. Соответственно, 15 мм уйдет на поджим минерального утеплителя, а это необходимо для того, что бы мат утеплителя не сползал вниз.

Утеплитель для каркасного дома: критерии выбора

Задавшись целью подобрать наилучший вариант для утепления, следует определиться с критериями выбора, а также ознакомиться с имеющимися на рынке предложениями. После сравнения этих двух категорий можно определить, какой утеплитель лучше для каркасного дома. Теплоизоляцию стен каркасника выбирают по следующим параметрам:

Срок службы. Время эксплуатации конструкции и утеплителя должны совпадать.
Теплопроводность. Чем ниже тот показатель (выражаемый через коэффициент теплопроводности), тем надежнее постройка сберегает тепло. Коэффициент теплопроводности используют, чтобы рассчитать необходимую и достаточную толщину теплоизоляции; величину коэффициента указывает производитель.
Водопоглощение. Чем ниже, тем лучше, так как влажный (впитавший влагу) утеплитель способен в разы увеличить теплопроводность стен. С теплоэффективностью жилья, в стенах которого находится влажный утеплитель, можно попрощаться.

Классический каркасный пирогИсточник palacestroy.ru

Усадка. Частая проблема каркасных жилищ, собранных своими руками. Некоторые разновидности утеплителя подвержены уплотнению, что иногда забывают учитывать при выборе и монтаже. В результате просадки материала появляются мостики холода и растут расходы на отопление.
Пожаробезопасность. Строительные материалы разделены на группы по горючести (способности сопротивляться пламени). Для утепления каркасных домов часто выбирают материалы группы НГ (не горючие).
Экологичность. Поскольку утеплитель занимает основной объем стен и окружает обитателей дома со всех сторон, вопрос о его безвредности занимает любого адекватного хозяина. Основная проблема состоит в том, что натуральностью могут похвастаться не все материалы, а лучшие технические показатели принадлежат синтетикам. Но и тут все не так плохо: сертифицированная продукция не оказывает опасного влияния на здоровье обитателей дома.
Бионейтральность. Утеплитель для каркасного дома не должен стать пристанищем грызунов, насекомых, плесневых грибов и микроорганизмов.

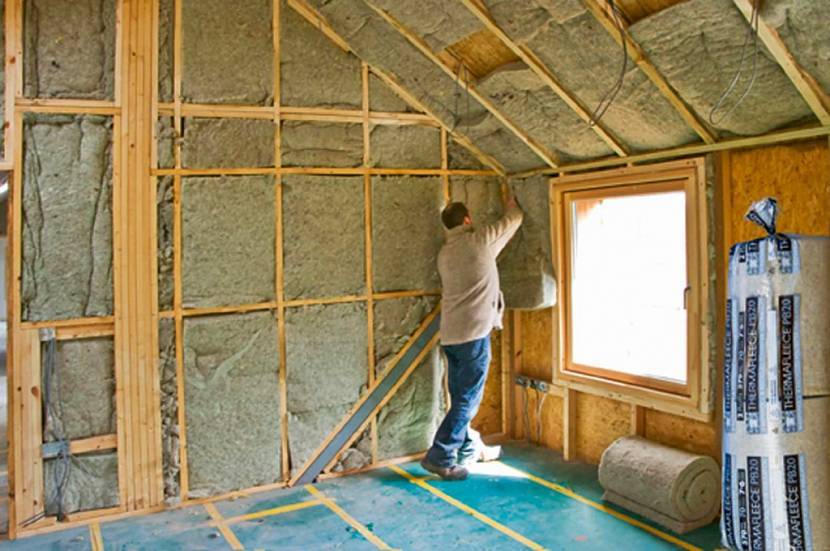

Утепление внутренней поверхности рулонным материаломИсточник obustroeno.com

Зная о сильных и слабых сторонах каждого утеплителя, при выборе принимают во внимание не только цену, но и дополнительные критерии:

Климат региона. Погодные условия (зимние температуры, продолжительность осенних дождей) в месте возведения загородного дома влияют на выбор не только коэффициента теплопроводности, но и на размеры утеплителя для каркасного дома.
Место размещения утеплителя. Для разных поверхностей используют материал с разной плотностью. Для теплоизоляции пола выбирают более плотный (и, соответственно, более прочный) утеплитель. Этот параметр можно не учитывать при теплоизоляции стен и кровли, где использование более плотного (и дорогого) материала приведет только к удорожанию стройки.
