Размеры ячеек сетки рабицы, вид плетения и толщина проволоки

Сетки из композитной арматуры

Композитная арматура, в отличие от стальных материалов, не подвержена коррозии. Для изготовления сеток используется стеклопластиковые материалы, стекловолокно, базальтовые и углеродные волокна со связующими компонентами. Сечение применяемой арматуры варьируется от 4-х до 14-ти мм.

Изделия выпускаются в виде комплектов стержней, которые связываются в виде сетки с помощью отожжённой тонкой вязальной проволочки непосредственно на стройплощадке или готовых полотен. Наиболее популярны листы длиной равной 2-м метрам при ширине 0,5; 0,38 и 0,35 м. Для армирования кирпичной кладки эффективно применение, взамен стальной сетки из 3-х мм проволоки, композитной сетки с 2,2 мм стержнями, образующими квадратные ячейки со стороной 5-ть см.

Из имеющихся плюсов продукции можно отметить следующие:

  • устойчивость к воздействию влаги и химических соединений;
  • не подверженность к поражению коррозией;
  • пластичность, обуславливающая простоту укладки;
  • малый удельный вес;
  • долговечность материала;
  • незначительная электропроводность;
  • доступная стоимость.

Основной недостаток — недостаточная термостойкость, приводящая к деформации изделий при нагреве ≥ 200-т градусов.

Пластиковые (полипропиленовые) изделия эффективно используются при отсутствии значительных нагрузок для армирования тонких (≤ 80-ти мм) цементных и бетонных стяжек. Полипропиленовые сетки выпускаются в рулонах шириной от 1 до 4-х м и длине до 50-ти м. Идеальный вариант для армирования стяжек тёплых полов в нестандартных помещениях

Важное свойство, кроме отличных технических показателей, — способность не создавать помехи для приёма интернета и сотовой связи

Сетка из стекловолокна состоит из волокон прочного алюмоборосиликатного стекла, переплетённых по особой технологии с образованием квадратных ячеек, размеры стороны 4…6 мм. Волокна пропитаны специальными составами для защиты от воздействия щелочей, содержащихся в цементных растворах. Для армирования стяжек не рекомендуется применение стекловолоконных стержней, из-за их высокой способности к растяжению, приводящей к образованию трещин в покрытии.

Стекловолоконные изделия подвержены к возгоранию, поэтому их применение недопустимо в местах с низким уровнем пожарной безопасности.

Армирующие сетки из стекловолокна применяются:

  • в отделочных штукатурных работах и укладке плитке;
  • в тепло- и гидроизоляционных работах;
  • отделке фасадов;
  • при устройстве наливных полов;
  • для армирования дорожных покрытий, насыпей, различных грунтовых сооружений, асфальтобетонных покрытий взлётной полосы аэродромов.

Этапы возведения

Сетка рабица виды. Конструкции и способы установки

Дело в том, что забор из сетки рабицы относится к легким. Причем он легкий как по собственному весу, так и по воспринимаемым ветровым нагрузкам. Какие бы сильные ветра не дули, передаваемое сеткой на столбы давление остается незначительным. По причине малого веса и может быть использована такая технология установки столбов: в лунку, под засыпку песком или щебнем, без бетона. Причем стоит такой забор без проблем даже на пучинистых глиняных грунтах с высоким уровнем подземных вод, да еще с большой глубиной промерзания.

Без направляющих

Вот как это работает. Речь идет о самой простой конструкции: просто столбы, между которыми натянута сетка. Как видите, столбы закопаны на глубину менее метра. Что происходит с таким забором на грунтах, нормально отводящих воду? Вся, находящаяся возле столба вода, уходит через песок или щебень вниз, на дно лунки. Там она уходит естественным способом — просачивается в ниже лежащие слои. Даже если и «вдарит» мороз, и песок или щебень вокруг столба замерзнут, содержащейся влаги недостаточно для того, чтобы оказать хоть какое-то существенное воздействие на столб.

Простейшая конструкция забора из рабицы

На глинах и суглинках можно использовать тот же принцип, только засыпать уже обязательно гравием. И обязательно на дно лунки насыпать сантиметров 10-15 гравия, а только потом устанавливать столб. Что происходит в этом случае. Вода все также скапливается внизу, но уходит уже очень медленно. Вполне может так случится, что к моменту промерзания, щебень все еще будет мокрый, или даже будет в воде.

Что тогда произойдет? Он замерзнет и станет жестким. Но так как грунт тоже замерзает, он давит на щебень. Силы немалые, и лед разбивается, щебень становится подвижным и компенсирует большую часть давления, создаваемого грунтом. В результате если и происходят подвижки столбов, то совсем небольшие — от нескольких миллиметров до нескольких сантиметров. Так как конструкция нежесткая, сетка легко ее перенесет, без какого-либо вреда. После того, как все оттает, столбы опустятся на место. Но такой сценарий — это только если выставлены они идеально вертикально. В противном случае, столбы могут наклониться и придется все исправлять.

С направляющими (слегами)

Иногда, чтобы ограждение было более солидным и лучше держало форму, к столбам крепят две продольные направляющие. Могут они быть из трубы, а могут — из бруса. Древесина, как материал пластичный, перенесет подвижки грунта замечательно, а вот приваренная труба создаст дополнительные сложности.

Забор из сетки рабицы с металлическими направляющими

Степень жесткости такого забора выше, и при пучении, если столбики выдавит, вполне возможно, что кое-где трубы может и оторвать. Для предотвращения такой ситуации придется закапываться ниже глубины промерзания в вашем регионе. Все остальное остается в силе: лунка на 15-20 см глубже, чем требуется, на дне щебень, потом вставлена труба, засыпана хорошо утрамбованным щебнем.

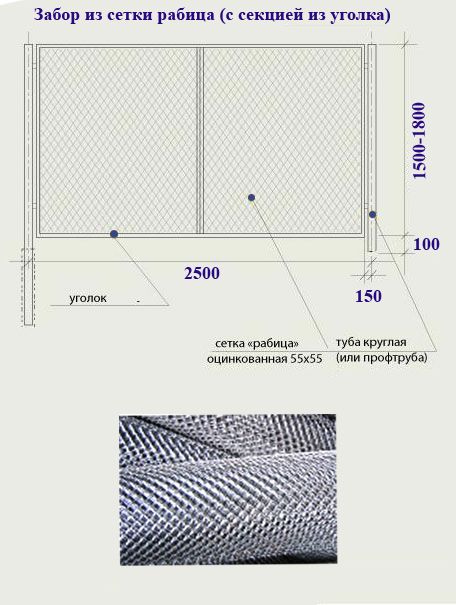

Секционный

Есть еще одна конструкция забора из сетки рабица. Из уголка варят рамы, на которые затем натягивается сетка. Готовые секции привариваются к выставленным столбам.

Секционный забор из рабицы

Как понятно из описания, конструкция тоже довольно жесткая. Это значит, что на пучинистых грунтах (глина, суглинки) необходимо столбы закапывать на 20-30 см ниже глубины промерзания грунта, но все также желательно обходится без бетонирования. Если вы щебень зальете бетоном, вероятность того что столб «выдавит» возрастает многократно.

Какие бывают размеры сетки-рабицы. Разновидности сетки

Внешний вид выполненного забора, его долговечность, прочность и стоимость будет напрямую зависеть от качества и типа используемой сетки . В настоящее время рабица предлагается покупателям в трех вариантах исполнения:

  1. Пластифицированная.
  2. Оцинкованная.
  3. Неоцинкованная.

Использовать простую неоцинкованную черную проволоку для изготовления оград не рекомендуется, так как такой забор прослужит не более трех-четырех лет, потребовав в последующем дорогостоящего ремонта. Продлить срок службы рабицы неоцинкованной можно путем ее частых окрашиваний специальными защитными составами или краской по металлу. Такая окраска выполняется на постоянной основе, поэтому изготовление ограждения из неоцинкованной сетки в итоге обойдется дороже, нежели использование сразу качественных материалов.

Оцинкованная сетка-рабица отличается устойчивостью к воздействию влаги и не требует какой-либо дополнительной защитной обработки. Такой материал имеет привлекательный внешний вид, что позволяет использовать его для изготовления секционных заборов. Стоимость оцинкованного материала будет выше, чем у простой черной проволоки, однако такая сетка прослужит в течение многих лет, не требуя регулярной подкраски и какого-либо другого ухода.

В данном

Пластифицированная рабица имеет полимерное покрытие, которое обеспечивает максимально возможную устойчивость к коррозии. Такое полимерное покрытие не только отличается прочностью, но и может выполняться в различном цвете, что позволяет подобрать тон ограды к оттенку крыши или общему цвету оформления приусадебной территории. Наибольшей популярностью сегодня пользуется пластифицированная рабица зеленого или синего цвета. В продаже также можно подыскать жёлтый, красный или белый сетчатый забор.

Величина нахлеста при соединении арматуры по СНИП

Санитарные Нормы и Правила от 2003 года (сокращенно СНиП) описывают все виды соединений арматур, существующих на данный момент. Стыки внахлест создаются без использования сварочных аппаратов, этим они отличаются от механических (для которых используют муфты и специальное оборудование) и сварных (для которых соответственно нужен сварочный аппарат). Стыки внахлест существуют трех типов:

  1. Стержни с крюками, лапами (загибами) на концах.
  2. Стержни, у которых прямой конец (с приваркой или монтажом на пересечении арматур).
  3. Стержни с прямыми концами (профильные).

Санитарные Нормы и Правила от 2003 года рекомендуют соединять внахлест арматуры сечением до 40 мм. В свою очередь, мировой аналог строительных норм, а именно ACI 318-05 утверждает максимальное допустимое значение сечения стержней 36 мм. Обусловлено это отсутствием доказательной базы надежности соединений большего диаметра, так как испытания не проводились. Также во время вязки, стоит оставлять определенное свободное пространство вокруг нахлеста.

Надо учитывать, что минимальное расстояние, которое нужно оставить для запаса, как по горизонтали, так и по вертикали составляет 25 мм. Однако, если само сечение арматуры больше 25 мм, то и запас нужно рассчитывать, согласно шагу диаметра. Наибольшим расстоянием между элементами является 8 сечений стержня. Но при использовании в вязке проволоки расстояние сокращается до 4 сечений.

Из какой проволоки делают сетку металлическую рабица?

Использование стальной проволоки для сетки рабица регламентировано ГОСТ 3282-74.

Она может быть черной и оцинкованной, с полимерным покрытием или защитой из поливинилхлорида. От вида проволоки зависит размер, свойства, долговечность и стоимость сетки металлической.

Характеристики проволоки

Чаще всего для плетения сетки металлической рабица применяется проволока низкоуглеродистого типа с сечением 1,5-5,5 миллиметров. Так как сетка по большей части используется на открытых пространствах, черный вариант используется редко. Впрочем, нержавеющая проволока тоже берется нечасто из соображений дороговизны. Для защиты от коррозии используется оцинковка, полимерное напыление или окрашивание.

Для производства металлической сетки берется очень тонкая проволока, поэтому малейшие следы коррозии могут образовать прореху. Так что от толщины и качества защитного слоя зависит многое.

Наиболее качественная сетка рабица получается из определенных марок стали, которые отличаются и гибкостью, и прочностью. Например, это Ст0М, Ст1-2КП. Другие сплавы более хрупкие и быстрее ломаются от изгибания сетчатого полотна или других механических нагрузок.

Оцинкованный вариант

ГОСТ оговаривает минимальный защитный слой цинка для проволоки под металлическую сетку. Чаще всего используют горячее цинкование, чтобы нанести защиту на металл. В таком случае срок эксплуатации изделия составляет два десятка лет. Однако все большее распространение получают и другие способы оцинковки, не все из которых подходят для интенсивного использования проволочной сетки под открытым небом. Так гальваническое, термодиффузное и холодное цинкование дают неплохие результаты, а газотермическое и электролитические направлены на создание тонкого и легкого слоя цинка. Сетчатое изделие с таким тонким напылением может повредиться и начать ржаветь еще на складе.

При горячем и холодном цинковании существует определенный минус — трудно добиться равномерной толщины всего покрытия. В таком случае при изготовлении непосредственно сетки, то есть при навивке, тонкие места могут отслоиться.

Гальванизация — чуть более дорогой, но и более качественный вариант. Покрытие получается равномерным и прочным. Поэтому в зарубежных строительных стандартах прописано строгое использование именно этого метода для создания качественной металлической сетки.

Газотермическое напыление требует дополнительной покраски, так как поверхность получается чешуйчатой.

Самый лучший, однако и самый дорогой вариант — термодиффузный. В таком случае защита очень высока и надежна, итоговое изделие прослужит долго.

Полимерное покрытие

Полимерное нанесение возможно после оцинковки, так что толщина получается еще более значительной

Зато она надежно защищается не только от влажной среды, но и от мороза и ультрафиолета, что важно для эксплуатации сетки металлической под открытым небом. . Качественное полимерное покрытие, вдобавок ко всему, еще и защищает от химически агрессивных соединений. . Качественное полимерное покрытие, вдобавок ко всему, еще и защищает от химически агрессивных соединений.

Качественное полимерное покрытие, вдобавок ко всему, еще и защищает от химически агрессивных соединений.

Чаще всего используют ПВХ-полимеры, которые недорогие и надежные. Сетка из такой проволоки может быть на ходу в течение полувека, если не получит глубоко механическое повреждений, разрушившее защитный слой.

Сетка арматурная кладочная

К числу востребованных стройматериалов, получивших широкое применение в строительном, сельскохозяйственном, аграрном секторах промышленности, относится сетка арматурная кладочная. Материал используется для оптимального распределения нагрузки в конструкции, защиты от вибрационных повреждений, неблагоприятных воздействий среды, повышения прочности сооружения. Конструктивные особенности В производстве кладочной арматурной сетки применяется технология точечной контактной сварки с перпендикулярным расположением прутков друг к другу. В качестве расходного материала используется холоднотянутая низкоуглеродистая проволока ВР-1 (с…

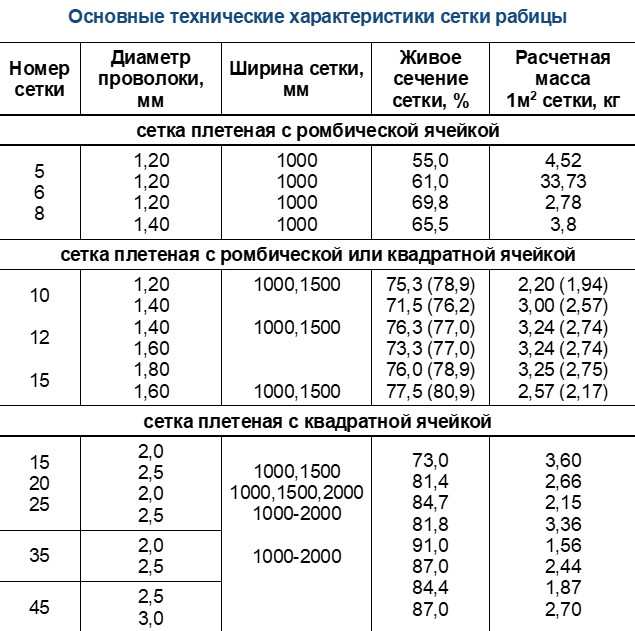

Технические характеристики сетки рабицы

Производство сетки рабица осуществляется в соответствии с нормативами ГОСТ 5336-80. Все виды сетки рабица можно свести к нескольким группам:

Материал изготовления:

  • низкоуглеродистая сталь (сетка отличается пластичностью);
  • нержавеющая сталь, которая сообщает сетке жесткость.

Материал внешнего покрытия:

оцинковання сетка рабица. Толщина цинкового слоя измеряется не в мкм, а в гр/м.кв. Количество нанесенного цинка определяется лабораторным методом, путем взвешивания образца оцинкованного и очищенного. На рынке встречается оцинкованная сетка рабица с количеством цинка от 10 до 90 гр/м.кв. От толщины цинкового покрытия зависит срок службы сетки – от 15 до 40 лет. При этом нужно помнить, что условия эксплуатации могут увеличить скорость улетучивания цинка с оцинкованной поверхности, что приведет к раннему появлению ржавчины;

неоцинкованная сетка рабица. Изготавливается из низкоуглеродистой проволоки (в народе называют такую сетку – черная рабица). Отличается сравнительной дешевизной, однако отсутствие какого-либо защитного покрытия, приводит к развитию коррозии. Расчетный срок эксплуатации неоцинкованной сетки до 10 лет. Используется в мало-агрессивной среде, для временного ограждения;

полимерная сетка рабица. Разработана специально для условий с агрессивной средой (у моря, на животноводческих комплексах, в промышленных регионах с кислотными осадками и т.п.). Кроме того, сетка рабица с полимерным покрытием имеет несколько цветов (серый, черный, зеленый, красный, синий), что повышает ее эстетические свойства. Материал подготовлен для сайта www.moydomik.net

В качестве покрытия сетки используется поливинилхлорид, усиленный различными добавками, которые обуславливают такие свойства сетки рабицы как: устойчивость к ультрафиолету, морозу, коррозии, механическим повреждениям покрытия, эстетичность. Однако отличить визуально качественное покрытие достаточно сложно. Также следует знать, что ПВХ покрытие наносится на оцинкованное либо неоцинкованное стальное ядро. Первое имеет более долгий срок службы. Качество покрытия полимерной сетки подтверждается сертификатами.

Форма ячеек:

  • ромбовидная (ромбическая форма плетения). Более распространена. Острый угол ромба составляет 60°.
  • квадратная (форма плетения).

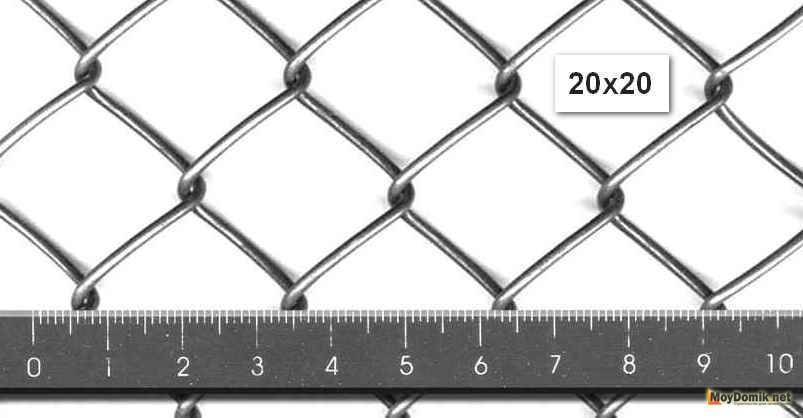

Размер ячеек

Размер ячеек сетки рабица определяется расстоянием между противоположными сторонами ромба, которое называется просвет. Можно купить сетку рабица с размером ячеек от 5 до 100 мм.

Следует отметить, что ГОСТ регламентирует диаметр проволоки, из которой изготавливается сетка с определенным размером ячейки. Например, сетку с размером ячейки 10х10 допускается изготавливать из проволоки диаметром 1,4-1,6 мм. По мере увеличения просвета ячейки увеличивается диаметр проволоки, применяемой для ее производства. К примеру, сетка с ячейками 100х100 изготавливается из проволоки диаметром 4-6 мм.

Размер ячейки сетки рабицы и диаметр проволоки определяет прочность сетки и всего ограждения. Чем мельче ячейка и чем толще проволока, тем прочнее забор.

Примечание. Допустимое отклонение ячейки по ширине составляет +5 мм, а отклонение по толщине проволоки не более 0,05 мм.

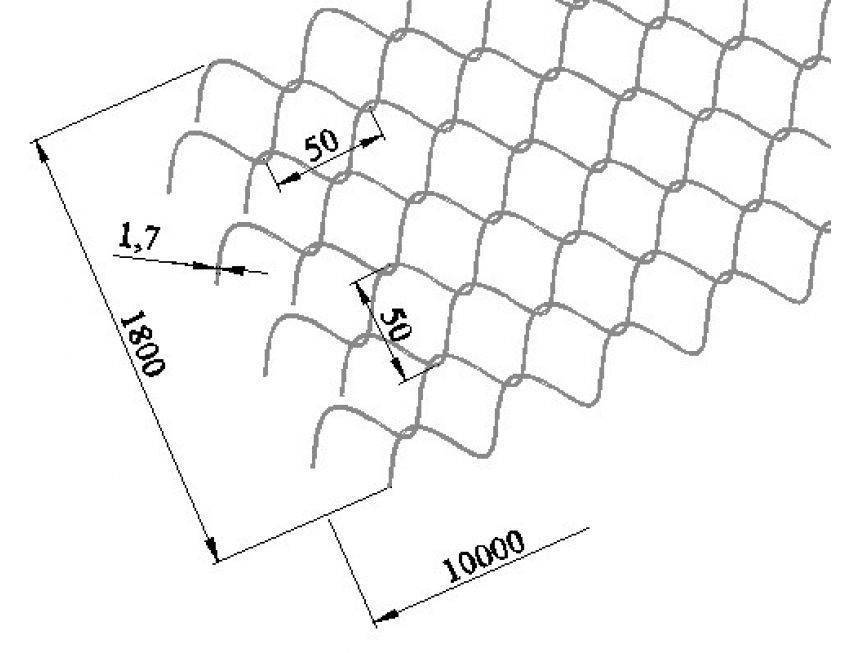

Габариты сетки рабицы

Стандартные размеры сетки рабица:

  • длина 10 или 15 м.п.;
  • ширина 1000 или 1500 мм. Под заказ изготавливается сетки шириной 500-4000 мм;
  • толщина проволоки от 1 до 6 мм.

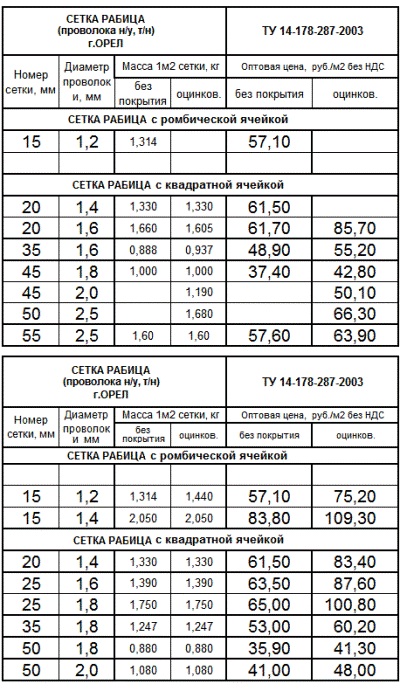

Вес сетки рабицы

На вес сетки прямое влияние оказывают размер ячейки и толщина проволоки. Именно путем взвешивания определяются, соответствует ли диаметр проволоки заявленному значению. Вес сетки рабица 50х50х3 мм составляет 2,28 кг/м.кв., т.к. вес рулона сетки рабица 1,5х10 м.п. составляет 34,2 кг.

Облегченная сетка рабица также востребована для монтажа временных заборов и ограждений. В этом случае, допускается снижение толщины проволоки:

  • на 0,5 мм (№ 50);
  • на 0,2 мм. (при изготовлении сетки № 20, 25, 35);
  • на 1 мм (№80 и №10).

Установка натяжного забора

Установка натяжного забора

Шаг 1. Крепление сетки

Рулон рабицы ставят около углового столба, отматывают немного и надевают ячейки на крючки. 7тобы надежно зафиксировать край сетки, нужно взять отрезок арматуры сечением 8 мм и длиной 1,5 м и продеть его в ячейки первого ряда. После этого арматуру приставляют к трубе и приваривают. Теперь при натяжении рулона сетка не будет прогибаться. Закрепив конец сетки, рулон переносят к следующей опоре, аккуратно его разматывая.

Как крепить сетку

Отступив от места соединения рабицы с трубой 10-15 см, в ячейки снова продевают стальной прут. На этот раз приваривать его не нужно, он просто поможет равномерно натянуть сетку. Когда сетка будет надета на крючки, прут вынимают, рулон разматывают еще на один пролет, снова вдевают арматуру и так до самого конца забора. Для соединения двух полотен используют проволоку из крайнего вертикального ряда одного из рулонов.

Устройство натяжного ограждения

Шаг 2. Фиксация полотна от провисания

Даже хорошо натянутое полотно со временем немного обвисает, поэтому на этапе установки нужно позаботиться о дополнительной фиксации рабицы между столбами. Понадобится проволока сечением 6 мм и сварочный аппарат. Проволоку продевают во второй или третий ряд ячеек по горизонтали вдоль всего забора. В местах прилегания сетки к столбам, проволоку приваривают. Затем точно так же укрепляют нижний край сетки, а в завершение загибают крючки. Теперь полотно забора надежно зафиксировано на опорах и не будет прогибаться и провисать.

Как установить забор из сетки рабица

Шаг 3. Завершающий этап

Когда забор установлен, необходимо выполнить завершающие штрихи:

  • надеть сверху на трубы пластиковые заглушки;
  • покрасить столбики;
  • верхние усики рабицы попарно скрутить на 2 витка и загнуть вниз.

На этом установка натяжного забора считается выполненной.

Этапы строительства забора из сетки рабицы

Высота и ширина сетки

Показатель для ширины рулона — высота предполагаемого забора с припуском. Правильные расчеты позволят взять сетку той высоты, которую покрывает ограждение. Однако, при ошибке этот материал легко подравнять — просто перекусив не нужные ячейки.

При покупке следует ориентироваться, что к ширине необходимо добавлять ещё как минимум 20 см. Это будет расстояние между низом забора и землей. Рабицу не рекомендуется устанавливать близко к земле, потому нужен припуск.

Обычно высота забора составляет 1,5 метра. Просвечивается солнцем и не мешает обзору, защищая границы участка. Реже приобретают рулон в 1,2 м. Забор выходит ниже, чем требуется.

Так, ширина рулона сетки равноценна высоте будущего забора. Учитывается длина рулона, стандартно составляющая 10 метров.

Виды сетки

В зависимости от материала, из которого изготовлены прутья сетки, она бывает:

  1. Неоцинкованная, «черная». Такой материал подойдет для непостоянного забора, ведь через 1-2 года она почернеет и покроется ржавчиной. Дачники выбирают «черную» сетку для временной ограды, если в будущем планируется установка постоянной прочной конструкции. Чтобы продлить ее срок эксплуатации, в первые дни после установки забор рекомендуется покрасить.
  2. Оцинкованная. Самый распространенный вид, срок службы – более 10 лет. Цинковое покрытие защищает металл от влаги, поэтому забор будет в идеальном состоянии длительное время.
  3. Оцинкованная с пластифицированным покрытием. Для увеличения срока службы (до 20 лет) сетку покрывают разноцветным полимером, что придает ограде более эстетический вид. Стоит на порядок дороже обычной оцинкованной.

Внимание! Участки, которые находятся на берегу моря, нужно ограждать только сеткой с полимерным покрытием. Оцинкованная через год эксплуатации покроется коррозией.. Ячейки могут быть либо квадратные, либо ромбовидные

Но эта характеристика не так волнует собственников участков, как их размер. Чем меньше этот показатель, тем тяжелее будет сетка. И соответственно, тем она будет дороже. Размеры колеблются от 10 мм до 100 м, но самым популярной считается сетка с размером ячеек 50х50 мм

Ячейки могут быть либо квадратные, либо ромбовидные. Но эта характеристика не так волнует собственников участков, как их размер. Чем меньше этот показатель, тем тяжелее будет сетка. И соответственно, тем она будет дороже. Размеры колеблются от 10 мм до 100 м, но самым популярной считается сетка с размером ячеек 50х50 мм.

Если на участке планируется разводить домашнюю птицу, то нужно выбирать сетку с маленькими ячейками – сквозь большие отверстия цыплята легко могут пролезть и попасть на соседский участок. При этом сквозь крупные ячейки пропускается больше солнца, но с увеличением пустого пространства между проволокой прочность ограждения снижается.

Толщина проволоки – немаловажный показатель, от которого зависит прочность всей конструкции. Самой тонкой, представленной в магазинах, считается сетка с толщиной в 1 мм. Пройдет всего несколько недель, и ограждение из такого тонкого материала провиснет, в нем даже могут образоваться дыры. Если все же выбор пал на эту сетку, тогда нужно при установке укрепить забор металлическими прутами по верху.

Лучше отдавать предпочтение толщине в 2-3 мм. Ограждение будет стоять долго и не повредится со временем.

Пластифицированная сетка рабица покрыта пластиковой оболочкой, которая надёжно укрывает металл от появления на ней коррозии

Популярные производители

Наибольшим спросом пользуется продукция следующих предприятий.

Grand Line

Компания существует больше 10 лет. Имеет 8 заводов в России. Выпускает:

  • профнастил;
  • металлочерепицу;
  • виниловый, металлический сайдинг;
  • фасадные панели;
  • элементы кровли;
  • водосточные системы;
  • металлические системы ограждения.

Имеет свою лабораторию оценки качества продукции. На многие виды товаров компания дает гарантию до 50 лет.

Завод имени Фрунзе

Российское предприятие с 14 представительствами в разных городах страны. В основном производит:

  • металлические сетки;
  • секционные ограждения;
  • перфорированные металлические листы;
  • решетные полотна;
  • корзины, скамейки, мебель из металла.

Принимает индивидуальные заказы на производство изделий, металлообработку. Секции из сварной сетки из ПВХ выпускаются в разных размерах. По требованию клиента создается полотно нужных габаритов.

ИнСтройСнаб

Под таким названием работает группа предприятий, специализирующихся на производственной, строительной, торговой деятельности.

У ИнСтройСнаб запущен выпуск любых металлоконструкций, видов ограждений по проектам заказчиков. При необходимости команда специалистов поможет составить чертеж конструкции.

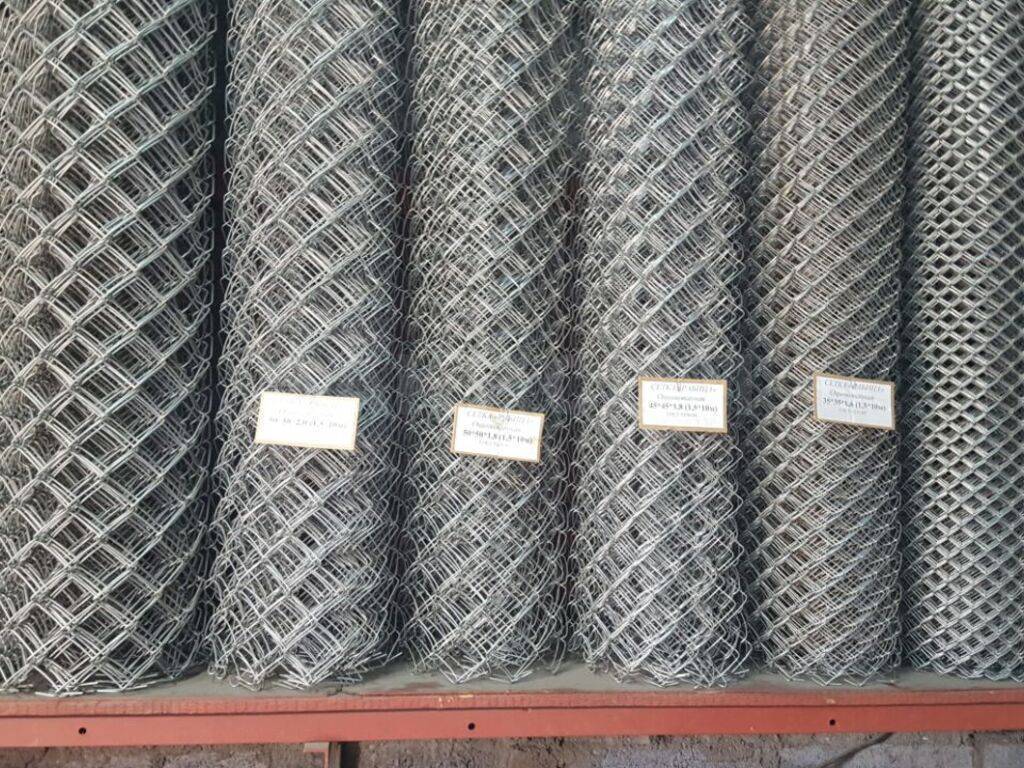

Фото: варианты сетки из металла скрученной в рулоны

Клиент сам выбирает тип защитного покрытия металла:

  • цинковое;
  • полимерно-порошковое;
  • лакокрасочное.

Компания оказывает услуги по сварке, сборке ограждений, покраске, осуществляет поставку товара на место строительства.
