Размеры армопояса: как правильно рассчитать толщину, высоту и ширину конструкции с учетом ее вида

Материалы для армопояса

Плюсы и минусы применения

Технология установки пояса имеет определенные достоинства и недостатки

В первую очередь принимаются во внимание качество материала и срок эксплуатации

Преимущества, которыми обладает армопояс на газобетоне:

низкая себестоимость;
удобство монтажа;
морозоустойчивость, огнеупорность;
устойчивое противодействие деформации;
равномерное распределение нагрузки на конструкцию дома;
длительный срок эксплуатации.

Постройка здания, где в качестве основного материала используется газобетон, обойдется втрое дешевле, чем возведение кирпичного дома. Газобетонные блоки легкие, устойчивые к воздействию климатических условий и обладают хорошей морозоустойчивостью благодаря большей толщине, чем кирпич. Срок пригодности жилья составит как минимум сто лет.

Недостатки:

потребность в дополнительной гидроизоляции поверхности для препятствования ее разуплотнения и разрушения;
затраты на гидроизоляцию и термоизоляцию.

Не смотря на дополнительные расходы, без армопояса не обойтись. На фоне преимуществ его установки минусы выглядят не столь существенно.

Вернуться к содержанию

Как правильно сделать армопояс?

Второй этап: изготовление арматуры

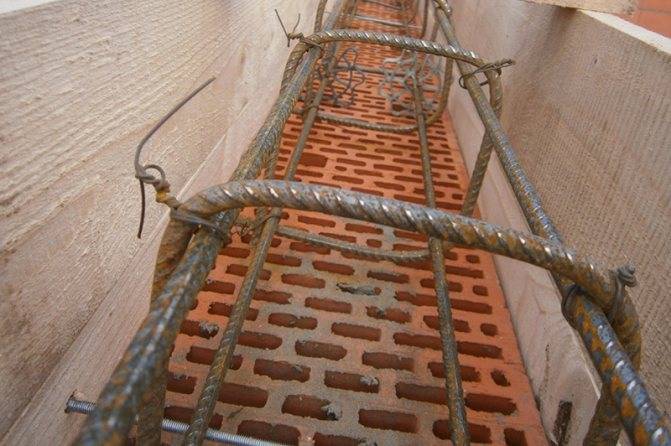

Каркас готовят на стене в желобе из съемной опалубки, поскольку в готовом виде он очень тяжелый.

Для изготовления арматурного каркаса необходимо использовать только ребристые прутья. Бетонный раствор крепится к неровной поверхности ребер и тем самым обеспечивает большую несущую способность и устойчивость к растяжению.

Прутья должны быть 12 мм диаметром и 6 м длинной. Для поперечного крепления необходимы прутья в 10 мм диаметром. Поперечный каркас необходимо приварить по краям и по центральной части, оставшиеся поперечные прутья не варятся, а связываются проволокой. В процессе сборки каркаса необходимо свести сварочные работы к минимуму. Дело в том, что приваренный шов становится менее прочным из-за перегрева, а при возведении армированного пояса это недопустимо. Большая часть деталей должна собираться при помощи вязальной проволоки.

Проволоку можно брать самой маленькой толщины, ее функция заключается в сохранении целостности формы каркаса во время заливки бетона. От использования толстой проволоки каркас не станет прочнее, а монтаж такой конструкции потребует гораздо больше средств и усилий.

Когда две части каркаса готовы, они укладываются, образуя между собой небольшое пространство. Затем они свариваются в центре и по краям, образуя готовый каркас, который в сечении имеет форму квадрата или прямоугольника. Делать это лучше всего непосредственно в опалубке, так как получившаяся деталь имеет достаточно большой вес.

Между арматурой и каждой стороной конструкции должно быть расстояние не менее 5 см. Для поднятия арматуры над горизонтальной поверхностью под каркас подкладываются кирпичи или камни.

При сборе деталей в цельный армированный пояс нет необходимости использовать сварку, можно просто сделать нахлест в 0,2 – 0,3 м между находящимися рядом частями каркаса. Конструкция должна ровно лежать внутри опалубки, для достижения этого условия необходимо использовать строительный уровень.

Создание с использованием опалубки

Армопояс для стен дома из газобетона

В каких случаях нужен армопояс?

Устройство армопояса в доме из газобетона под крышу

Мауэрлат представляет собой брус либо бревно, используемые в качестве опорного элемента для системы стропил и связывающие несущие стены со всей кровельной конструкцией. Так как на стропильную систему, помимо веса самой крыши, воздействует ветровая и снеговая нагрузки, создающие значительную распирающую силу, способную разрушить неукрепленные стены, устройство армопояса для газобетона под крышу является обязательным.

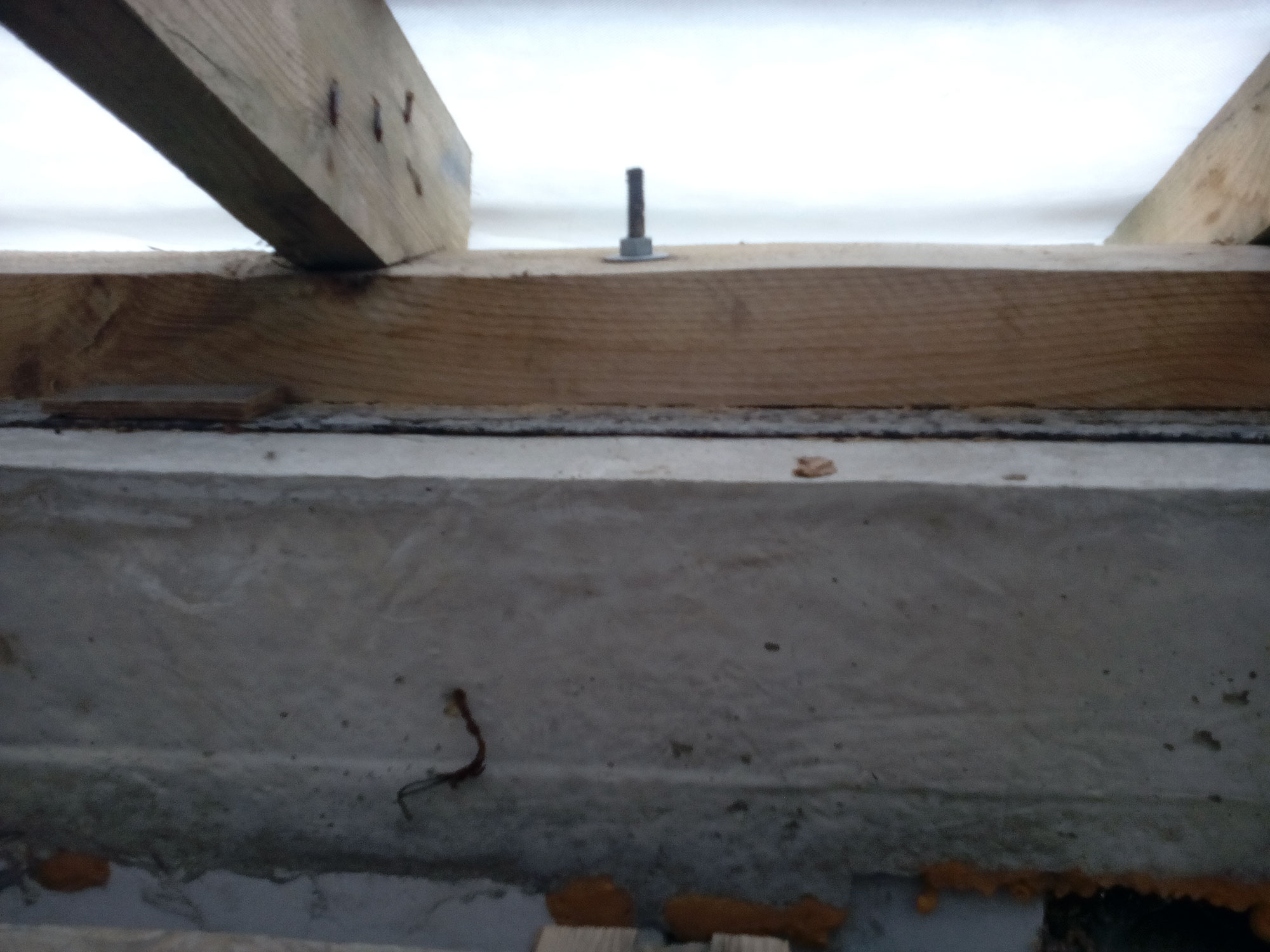

Как видно на фото выше, мауэрлатный брус крепится к армопоясу, с помощью шпилек. Обязательно под мауэрлат укладывают слой гидроизоляции, для того чтобы защитить дерево от влаги, которая может поступать из армопояса.

Монолитный пояс обязательно необходимо армировать, и в процессе к хомутам закрепить шпильки с шагом 40-60 см. Размер шпилек должен превышать высоту мауэрлата минимум на 50 мм.

Армопояс по газобетонным стенам под крышу, также может устраиваться из кирпича. Конструкция представляет собой армированную кирпичную кладку, для ее усиления используется арматурная сетка. Такой пояс обычно применяется при возведении одноэтажных домов с односкатной крышей, либо для надворных хозяйственных сооружений. Армирование выполняется между рядами кладки сеткой из стержней диаметром 4-6 мм, размер ячеек 50х50 мм. Сетка ложится в каждый ряд, кирпич применяется полнотелый забутовочный, марки не ниже М100.

Обустройство армирующего пояса

Для чего используется армопояс

Стены в зданиях из газобетонных блоков не способны переносить значительные нагрузки, из-за них блоки могут трещать и разрушатся. Для предотвращения нарушения устраивается армированный пояс. Это усиливающая железобетонная лента, основная задача которой, является равномерное распределение нагрузок, действующих вертикально, а также объединение стен в единую систему, что придает зданию дополнительную жесткость. Также его могут еще называть – монолитный, разгрузочный или сейсмопояс.

Армопояс не допускает повреждения верхних блоков от давления плит перекрытий, и устраняет точечную нагрузку от деревянных балок перекрытия. Учитывая такие особенности, армопояс должен обязательно устраиваться для балок, перекрытий второго и следующих уровней, кровельной конструкции зданий из газобетонных блоков, в независимости одноэтажный это дом или двух.

Когда необходимо устройство армопояса

Усадка грунтов, ветровые нагрузки и температурные колебания оказывают существенное влияние на состояние здания. Для того, чтобы сделать постройку неуязвимой к негативным факторам окружающей среды, понадобится дополнительное укрепление. Максимальную эффективность демонстрирует сейсмопояс при строительстве из газосиликатных блоков (именно они особенно уязвимы к деформациям изгибающего типа.)

Армопояс принимает основную нагрузку на себя и способствует увеличению срока эксплуатации сооружения. Использовать его нужно:

для равномерного распределения нагрузки на каркас здания;
при креплении бруса к верхушкам стен (армопояс под крышу препятствует возникновению чрезмерных вертикальных нагрузок);
с целью исправления ошибок, допущенных во время кладки;
фиксации замкнутой линии, которая является основанием крепления кровли;
обеспечения высокой жесткости здания.

Опалубка для армопояса также упрощает процесс заливки фундамента, стен, перекрытий и других железобетонных конструкций. Эта система состоит из палубы, соприкасающейся с бетоном, строительных лесов и крепежных элементов. Опалубка выполняется из различных материалов:

прокатной, листовой стали;
алюминия;
доски, ДСП или фанеры;
пластика и его разновидностей.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
Армопояс может выровнять стены по горизонтали.
Придание жесткости всему зданию из газобетона.
Локальные нагрузки распределяются равномерно на несущие стены.
Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

Каркас арматуры пояса должен быть непрерывным.
Армопояс должен быть на всех несущих стенах.
Нахлест продольной арматуры минимум 800 мм.
Каркас делается из двух рядов арматуры по два прута.
Минимальная толщина продольной арматуры – 10 мм.
Желательно использовать длинные (6-8 метров) прутки арматуры.
Диаметр поперечной арматуры – 6-8 мм.
Шаг поперечной арматуры – 200-400 мм.
Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
Продольная и поперечная арматура связывается между собой вязальной проволокой.
На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса.

И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен.

Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Виды армопоясов

Есть несколько видов армирующих поясов:

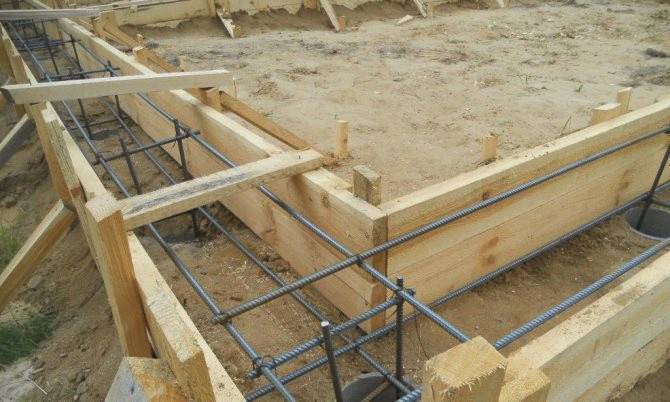

Подфундаментный армопояс, по-другому называется ростверк. На эту конструкцию опираются стены ленточного фундамента. Также такой пояс связывает столбы в конструкциях свайных и столбчатых фундаментов. Отличается от своих аналогов тем, что укладывается под все существующие несущие стены постройки. Для конструкции используется арматура 14 мм с обвязкой в 10 мм. При этом шаг для обвязки должен быть не более 20 см. На основе для дома не стоит экономить на материалах, запас прочности ростверка должен составлять около 20-30 %.
Цокольный, выполняется между стенами и фундаментом. Этот пояс монтируется после того, как возвели фундамент. Эту конструкцию необходимо возвести независимо от того выступают ли стены фундамента над землей или идут вровень с ней. Его стоит сделать под всеми несущими стенами, особенно если перекрытия – плиты.
Межэтажный армированный пояс монтируется для того, чтобы укрепить стены и распределить нагрузку от плит по всей коробке дома. Этот пояс также называют разгрузочным. Другой его особенностью является то, что он не дает разъехаться стенам. Количество межэтажных армированных поясов зависит от количества этажей.
Подкрышный пояс, к которому прикрепляется мауэрлат, является очень важным. Он распределяет нагрузки от крыши и всей стропильной системы. Позволяет выровнять коробку и хорошо закрепить мауэрлат.

Важно! Обязательно нужны подкрышные и межэтажные армопояса. Если фундамент на плите- подушке, то в цокольном армопоясе и ростверке необходимости нет

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

Монолитная плита во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы. Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта, при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины. Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт. Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

Единственный фундамент, на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его. Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

В условиях дефицита средств для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при наличии весовых расчетов будущего дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель. Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент уже является черновой стяжкой для полов в доме

Армированный пояс. Армопояс — что это такое

Расчеты материала

Разобраться, сколько нужно бетона для армопояса, поможет специальный калькулятор. Но сделать расчеты можно и вручную. Расчет делается для куба бетона. При этом необходимо помнить, что вода с песком убирают воздух со щебня, убирают пузырьки и дают другой вес. Для этого следует точно знать такие параметры, как:

марка цемента;
необходимая пластичность и прочность раствора;
характеристика наполнителей;
нужное соотношение.

Материалы лучше всего соединятся между собой в бетономешалке. Для изготовления заливки применяется портландцемент ПЦ 400, песок или гравий плотность фракций до 20 мм. Чтобы смесь получилась качественной необходимо придерживаться точных пропорций. Компоненты лучше перемешивать в бетономешалке. При самостоятельном производстве необходимо делать смесь, которой хватит ровно на день, поскольку на вторые сутки использовать приготовленные ингредиенты уже невозможно — за время материал затвердеет. При этом необходимо помнить про морозостойкую добавку, которая улучшит качество раствора. На 10 кг цемента нужен килограмм дополнительного компонента. На 1 м3 бетона М200 смешивают материалы в таких пропорциях:

цемент — 280 кг.
песок — 0,5 м3;
щебень — 0,8 м3;
вода — 140 л.

На армопояс длиной 10 м, шириной и глубиной каналов по 100 мм потребуется 100 литров бетона. Исходя из этого, можно посчитать необходимое количество материала на постройку.

Разновидности крепления

Установка опорного бруса в конструкцию кровли выполняются с помощью анкерных болтов, стальных нагелей, проволочных хомутов. В углах здания конструкцию крепят уголками, металлическими пластинами или коваными скобами.

Стыковку профилей выполняют с косым или прямым срезом (замком). Второй способ более продуктивный — он обеспечивает хорошую устойчивость при вертикальных и боковых нагрузках. Бруски крепятся с помощью болтовых соединений или саморезами через перфорированный металлический профиль. Устройство стыковочных швов не допускается в местах опирания стропильных ног.

Мауэрлат размещают по центру стены и на 100-150 мм выше чердачного перекрытия. Под брус укладывают несколько слоев гидроизоляционного материала (рубероид, изол и др.). Каждая секция основания должна быть соединена с двумя соседними отрезками пластинами или коваными скобами.

Мауэрлат на газобетон без армопояса

Крепление мауэрлата к газоблоку без армопояса можно выполнять всеми доступными приспособлениями:

анкерами (химическим и стальным);
проволочными хомутами;
металлическими шпильками;
коваными скобами.

Схема крепления без армопояса.

Монтаж бруса с помощью анкеров, механических или химических, возможен только при устройстве стен из полнотелых блоков.

Для крепления мауэрлата с помощью скоб в кладку чуть выше перекрытия необходимо вставлять деревянные пробки. Скобы одним концом вбиваются в бруски на стенах, вторым — заколачиваются в середину несущего профиля.

Крепление стальной проволокой

Крепление основания кровли с помощью проволочных хомутов может производиться на края стены как с армопоясом, так и без него. В первом случае заготовки цепляются за продольные стержни арматуры, во втором — заводятся в кладку. Для изготовления соединительных элементов применяется отожженная стальная проволока диаметром 4-6 мм.

Применение проволоки для крепления.

Детали устанавливают по всему периметру здания с интервалом 50-70 см. Выступающие над брусом отрезки должны быть не менее 30-50 см. После укладки мауэрлата концы петель увязываются между собой и вращательными движениями при помощи монтировки или лома плотно прижимаются к профилю.

Крепление анкерными болтами

Анкерные болты обеспечивают прочное соединение конструкции с основанием. Они препятствуют горизонтальному смещению профиля, что способствует равномерной передаче усилий распора стропил на ограждающие конструкции.

Для крепления мауэрлата обозначенным способом в кладке или армопоясе сверлятся отверстия диаметром чуть больше, чем размеры распорного элемента. В них вставляются резьбовые муфты.

В теле бруса делаются выборки, соосные отверстиям в поясе. Сверху накладывают профиль и через него пропускают болты анкера. Гаечным ключом затягивают соединение. Таким образом происходит крепление мауэрлата к основанию несущих конструкций.

Химический анкер

Альтернативой механическому креплению может служить система адгезионного монтажа. Анкер состоит из композитного химического состава, металлического стержня с резьбой, шайбы и гайки.

Установка крепежа начинается с высверливания в теле армопояса конических или цилиндрических отверстий. Затем при помощи специального инструмента для емкостей с инъекционными смесями раствор выдавливают в подготовленные выборки.

Крепление химическим анкером.

Выполняют укладку мауэрлата. Через брус насквозь вставляют стальные шпильки.

После отвердения клеевого состава (30-40 минут) узел готов к эксплуатации: на стержни надевают шайбы, накручивают гайки и уплотняют мауэрлат по всему периметру здания.

В целях повышения прочности соединения в комплекте со стальными шпильками могут использоваться металлические или полимерные резьбовые муфты.

Варианты изготовления армопояса

Опалубка для армопояса

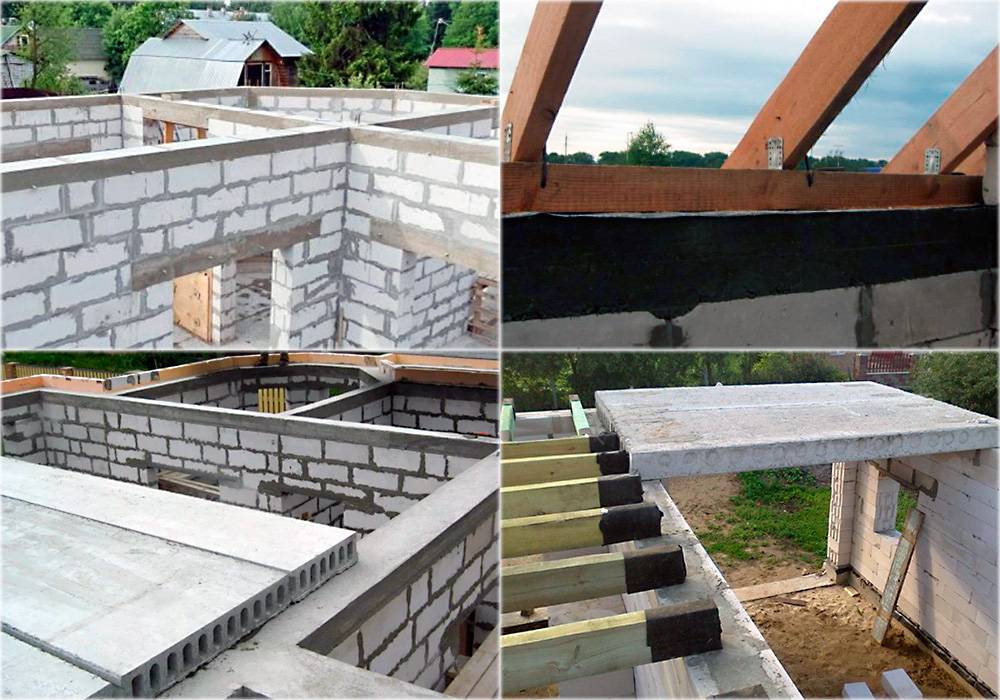

Армопояс для газобетона под балки перекрытия. Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.
Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание. Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

Фундамент расположен на прочной скальной породе .
Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

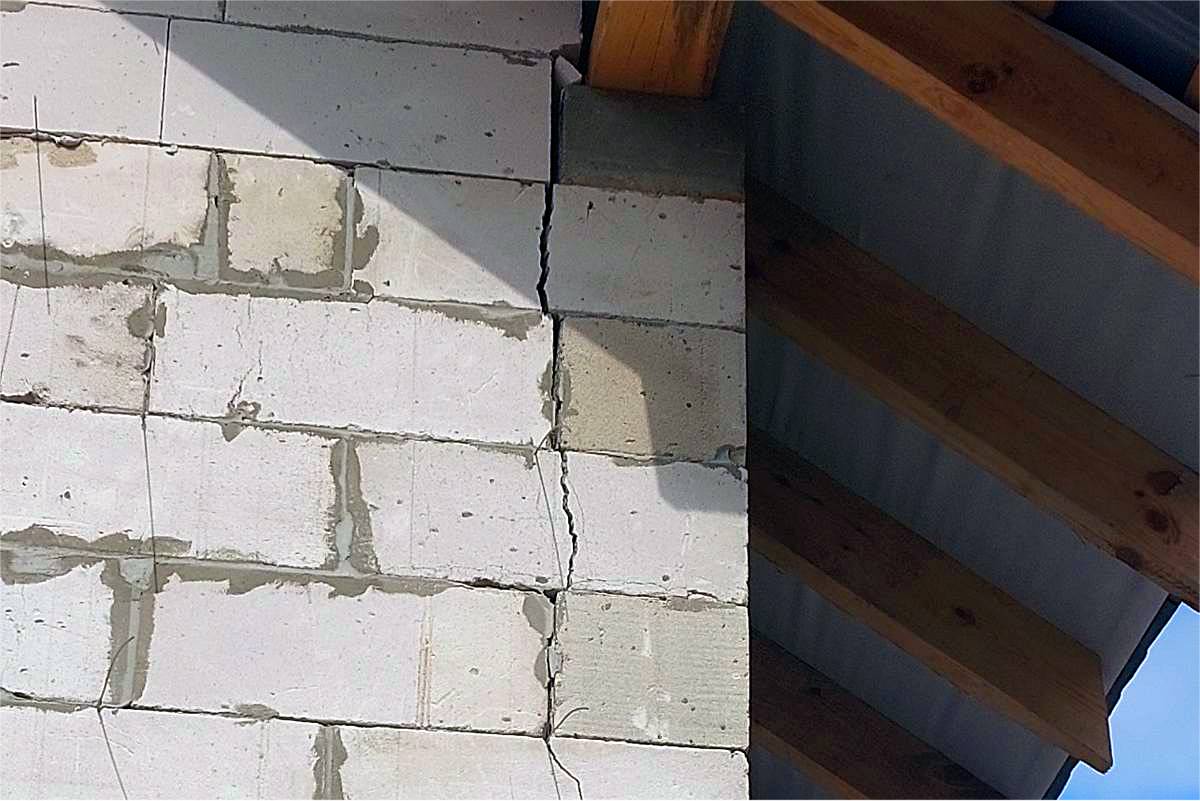

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Виды поясов и их функции

Чем вызвана необходимость усиления газобетона?

При строительстве зданий имеются определенные конструктивные особенности, вызывающие необходимость выполнить армопояс на газобетоне. Остановимся на этих факторах:

крепежные элементы, применяемые при установке стропильной конструкции, вызывают локальное воздействие на опорную поверхность, которая склонна к образованию трещин, нарушающих целостность массива;
опорная конструкция кровли на базе висячих стропил создает распирающие нагрузки, стремящиеся сместить капитальные стены. Монолитный пояс демпфирует распорные усилия и пропорционально распределяет их по верхнему ярусу;
монолитный усиливающий контур затрудняет усадку стен, по-разному воспринимающих действующие усилия.

Нет необходимости сомневаться, нужен ли армопояс для газонаполненного бетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность строения.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены

Почему нужно армировать стены из газоблока

Насколько необходим армопояс?

Чаще всего монолитный пояс является строительной необходимостью, но в ряде случаев подобное укрепление конструкции не требуется.

Без армопояса можно обойтись, если:

фундамент залит ниже уровня промерзания почвы;
сами стены дома сделаны из кирпича.

Но и при соблюдении этих условий необходимо, чтобы плита перекрытия заходила на обе стороны стены не менее чем на 12 см, а сама постройка находилась в сейсмически безопасном районе.

Армопояс необходим, если:

Если стены из газосиликатных блоков, то армопояс необходим, вне зависимости от назначения помещения на втором этаже.

Дом многоэтажный. В этом случае наличие монолитных поясов предписывается нормами;
Стены возведены из пористых материалов, например, шлакоблоков или газобетона. Под неравномерным давлением плиты перекрытия эти материалы начинают сминаться и быстро разрушаются;
Постройка возводится на слабом грунте. В этом случае существует опасность просадки дома и, как следствие, образования трещин в стенах. Монолитный пояс выступит в роли стяжки и предотвратит появление трещин. Осмотрите старые постройки на соседних участках. Если они покрыты трещинами, идущими вниз от кровли и вверх от земли и углов окон, то возведение армированного пояса однозначно необходимо;
Фундамент здания сделан из сборных блоков либо мелкозаглублен. Армопояс равномерно распределит давление плит по всему периметру фундамента;
Дом находится в сейсмоактивной зоне.

Распространенные ошибки и сложности

Существует несколько ошибок, которые часто допускают строители при возведении армированного пояса из кирпича, вот некоторые из них:

применение армирующей сетки с небольшой толщиной прутьев;
кладка сетки с низкой частотой;
отсутствие перевязки сетки по бокам;
применение цемента невысокой марки для приготовления раствора.

Толщина прутьев армированной сетки, которую укладывают между рядами кирпичей должна быть не менее 4 мм. Лучше взять стальную сетку с квадратными или прямоугольными ячейками, где толщина прутьев будет 5 мм. Такой вариант поможет наверняка укрепить пояс из кирпича.

Также не стоит класть сетку через ряд, как это делают при кирпичной кладке стен. Дело в том, что при укреплении кирпичных стен такую стенку можно использовать на каждом 4 ряду. В случае изготовления армированного пояса это стоит делать в каждом ряду, чтобы конструкция не потеряла своих свойств.

Торчащие концы сетки должны быть перевязаны гибкой проволокой или в будущем они могут стать частью конструкции утеплителя из минеральной ваты. Нельзя оставлять торчащие концы сетки по стене.

Не стоит забывать про использование материалов, соответствующих стандартам. Если замесить раствор из цемента М100, нет гарантий, что на выходе получится прочный раствор, способный соединить воедино всю конструкцию пояса.

Когда нужен?

Такой армопояс выполняется в виде не очень большой полосы сплошной кладки, которая усиливается продольными стальными прутьями или сеткой. Это объясняется тем, что газобетонные блоки по своим производственным характеристикам даже имея хорошие показатели прочности на сжатие совершенно не способны выдержать изгиб, что вызывает преждевременное растрескивание стен «по-живому».

Конечно, по прочности такая конструкция не может равняться с бетонным монолитным поясом, но для многих невысоких строительных объектов, ее характеристики вполне достаточно для создания прочных несущих газобетонных стен.

Армопояс принимает на себя основные нагрузки, не позволяя несущим стенам сдвигаться по отношению друг другу в момент воздействия, разнонаправленных либо разных по величине сил.

Дополнительная функция, которую способен осуществлять армиропояс — это служить местом крепление для важных усиленных элементов объекта на анкерах, когда стенка сама не способна их вынести. Поэтому застройщик должен предварительно выполнить своеобразный разделительный кирпичный пояс в соответствии с технологией, указанной в проекте дома.

Очень хорошо на практике показало устройство двойного армопояса, устанавливаемого под фундаментную подошву и его верхний срез при применении основании столбчатого типа. Сезонное движение грунта при данном варианте усиления объекта, не способны будут «играть» опорами, поскольку они становятся общей фермой, жестко зафиксированными 2-мя связками.

Заключение

Армированный железобетонный или кирпичный пояс под мауэрлат исполняет ряд важных функций. При сезонном движении почвы, неравномерной усадке строения, при землетрясениях, он останавливает деформацию стеновых конструкций, сохраняя геометрию сооружения.

Он горизонтально выравнивает все стены, нивелируя возможные погрешности, допущенные при кладке стен. Применение армопояса придает жесткость всей конструкции, что обеспечивает прочное закрепление к нему мауэрлата, а, следовательно, всей кровельной конструкции.

Армопояс и сам мауэрлат должны быть надежно утеплены, чтобы не стать «мостиками холода» и продолжительный период выполнять свое предназначение, тогда дом уютным, надежным, теплым и долго служить людям.

Как правильно рассчитать размер армопояса: формулы и примеры
