Как отремонтировать светодиодную лампу своими руками
Если вам интересно, как починить светодиодную лампу на 220v, то познакомьтесь со стандартными схемами ремонта. Самая часта причина поломки – выход из строя конденсатора. Для проверки этой детали используется мультиметр. В случае перегорания конденсатора, он меняется на новый. Еще к частым неисправностям ламп можно отнести проблемы с драйвером
При замене данной детали, важно подобрать подходящий вариант
Чтобы извлечь неисправные детали производится демонтаж
Токоограничительные резисторы ломаются не часто, но такое происходит. Проверить неисправность можно при помощи мультиметра в режиме прозвонки. Если отклонение показателя будет более, чем на 20 %, то прибор неисправен.
Часто требуется замена светодиодов. Их проверку стоит выполнять только после того, как будет ясно, что с источником питания все в порядке. Для замены этих деталей потребуется паяльник. Все неисправные элементы выпаиваются.
Причиной мерцания светодиодных источников освещения является некачественный конденсатор. Чтобы устранить подобную неисправность стоит приобрести более мощный механизм.
Можно попробовать сделать своими руками ремонт лед ламп LL – corn (лампы кукурузы).
| Изображение | Этапы работ |
|---|---|
| Если нельзя отыскать сгоревшие светодиоды на корпусе, то его демонтируют. | |
| Так как провода короткие, то снимается цоколь. | |
| Чтобы убрать цоколь места крепления высверливаются сверлом с диаметром 1,5. Затем цоколь снимается с помощью ножа. | |
| Внутри драйверы, подпитывающие 43 светодиода. Термоусаживающая трубка на драйвере срезается. | |
| После ремонта трубка надевается обратно и прижимается стяжкой из пластика. | |
| Поломка произошла в результате высокого напряжения. Драйвер подсоединяется к цоколю. |
Меры безопасности при ремонте
Соблюдайте меры безопасности при ремонте. Нарисуйте маркером или другим способом на конденсаторе, что тот находится под напряжением, не вкручивайте лампочку в электрическую сеть в разобранном виде. Ну, а если у же это необходимо, не суйте пальцы в плату и не дотрагивайтесь голыми руками до контактов.
Произвести ремонт светодиодной лампочки дело своими руками несложное, и под силу даже начинающим домашним умельцам, было бы желание. Тем более что здесь все просто и ясно, схема проста и этот прибор можно починять. А если остались вопросы, вам поможет видео по ремонту светодиодных ламп своими руками.
Ремонт светодиодных ламп: устройство и электрические схемы различных приборов
Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.
Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.
Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону
Погасли все лампы в ванной комнате: причины и способы устранения
Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.
Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.
При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно
Устранение причин моргания светодиодных ламп
Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.
Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.
Этот индикатор становится причиной моргания светодиодов
Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.
Филаментные лампы – новинка на рынке. Они ремонту не подлежат
Ремонт
Светодиодную лампу можно отремонтировать независимо от причин выхода из строя. Чтобы это сделать, нужно разобрать изделие на части и добраться до начинки. Для начала удаляется рассеиватель, выполняющий несколько функций. Компонент либо крепится к базовой части через герметик, либо удерживается с помощью защелки. Если элемент будет поворачиваться отдельно от корпуса, для снятия достаточно в нужном месте надавить.
Выше было описано, что нужно делать, если рассеиватель надежно приклеен к корпусу. Добавим к применению растворителя возможность удаления корпуса при помощи тонкой отвертки: аккуратно подденьте, не прикладывая больших усилий.
Неремонтопригодны светодиодные лампы со стеклянными колбами, поскольку удалить подобный рассеиватель без повреждений практически нереально.
Замена блока питания
В комнатах с повышенным уровнем влажности используются осветительные приборы низкого напряжения — 12 или 24 В, которые подключаются к общей электрической сети 220 В. Для понижения высокого напряжения переменного тока до необходимых значений постоянного используются стабилизирующие блоки питания, которые могут выйти из строя.
Причиной поломки блока питания может стать повышенная нагрузка (если суммарная мощность используемых светильников превышает допустимую для стабилизатора) или неправильно подобранная степень защиты от проникновения пыли и влаги (IP). Чтобы починить данные изделия, следует обратиться в специализированные сервисные центры, поскольку в бытовых условиях восстановить их нереально (требуется определенное оборудование и знания радиоэлектроники). Единственный вариант — поменять блок питания.
Во время замены стабилизатора светодиодная лампа должна быть полностью отключена от сети питания — перерезаны провода или отключены клеммы. Не надейтесь исключительно на выключатель. Обязательно отключите напряжение через распределительный щиток квартиры.
Мощность для стабилизирующего блока питания должна быть выше суммарного значения подключаемых ламп. После отключения вышедшего из строя элемента подключите новый в соответствии с коммутирующей схемой. Найти ее можно в технической документации к оборудованию. Процесс максимально прост, поскольку провода имеют цветовую, а контакты — буквенную маркировки.
Степень защиты от пыли и влаги для ванной комнаты должна быть не менее IP45.
Замена светодиодов
Чтобы максимально упростить процедуру, воспользуйтесь паяльной станцией/феном. Паяльником действовать труднее, но можно.
Большинство устройств состоят из нескольких светодиодов, соединенных последовательно. Если выходит из строя хотя бы один, перестает работать целая группа или весь источник света. В таком случае, если под рукой нет подходящего светодиода, сгоревший можно заменить обычной перемычкой. Помните, что из-за перемычки лампа проработает недолго, но так можно выиграть немного времени на покупку нужного элемента. Чем меньше общее число светодиодов, тем быстрее лампа с перемычкой выйдет из строя.
В современных осветительных приборах используются SMD-диоды, которые могут быть выпаяны из ленты. При замене убедитесь, что купили деталь с идентичными техническими параметрами.
Ремонт драйвера
Если вышел из строя драйвер, изучите его конструкцию. Электронная плата может состоять из нескольких SMD-диодов, размер которых гораздо меньше, чем у жала паяльника. В таком случае нужно выбрать паяльник с медной проволокой на жале. Выполните выпаивание сгоревшего элемента и подберите подходящий по характеристикам или маркировке.
Никогда не удаляйте с платы все детали разом. Вы можете не запомнить их правильное расположение и впоследствии перепутать. Действуйте следующим образом: выпаяйте один диод, проверьте его работоспособность, а затем верните на место. Повторите то же самое для остальных элементов.
Ремонт
Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.
Замена светодиодов
Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.
проверить мультиметром
Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.
Ремонт драйвера
Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.
Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.
В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.
Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.
Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

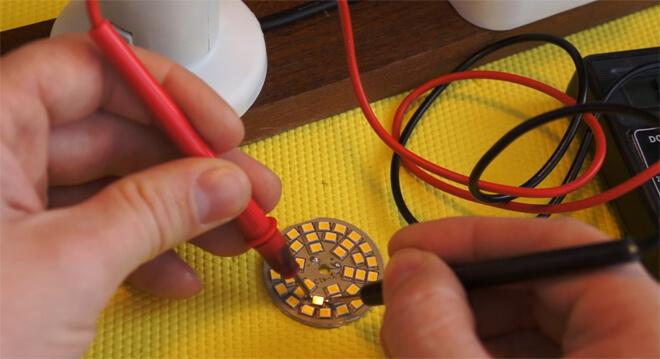

Как найти неисправный светодиод мультимером?
А что делать, если все светодиоды визуально целые и на них нет никаких черных точек? Здесь понадобится китайский мультиметр.
Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Поврежденный светодиод светиться не будет.
При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).
Неисправный светиться не будет, как бы вы не меняли полярность. После выявления неисправности дальнейший ремонт проводите как было показано выше.
Предварительная диагностика устройства
LED-модуль обычно не горит из-за обрывов в общей проводке, неисправностей в системе выключателя, при отсутствии контакта в патроне или возникновении неполадок в самой лампе.
Чтобы разобраться в вопросе, нужно провести предварительную диагностику и понять, где располагается проблема.
Когда при активации включателя лампа не загорается, нужно выкрутить ее из патрона и вкрутить другую, причем, не обязательно диодную.
Если ситуация изменилась и свет появился, значит неисправна сама лампа. Отсутствие поступления освещения означает, что неполадки заключаются в проводке.
На следующем этапе понадобится с помощью мультиметра выяснить, имеется ли напряжение в электрической цепи.
Для этого достаточно прислонить прибор к патронной части при активированном выключателе и посмотреть на показатели. Они должны быть на уровне 220 В. Если цифры иные, значит зона неисправности обнаружена.
Когда наличие корректного напряжения подтверждено, а лампа все равно не горит, следует проверить, имеется ли контакт между цоколем и усиками патрона. Если в этой области происходят нарушения, возникает дуга и на усиковых элементах образуется нагар.
При интенсивной эксплуатации, постоянном перегреве или недостаточной изначальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп
Чтобы его удалить, необходимо отключить напряжение, счистить некорректные образования, а сами усики аккуратно подогнуть. После всех этих мероприятий можно вкрутить в патрон рабочую лампу и проверить результат.
При отсутствии напряжения на контактах патрона, его обязательно нужно снять и проверить, есть ли фаза на самой проводке. Если при активированном выключателе она присутствует, патрон подлежит замене.
Когда же ее нет, стоит обратить пристальное внимание на выключатель и поискать проблему в нем. Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе
Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе
Если все выше описанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема находится именно в LED-лампе.
Популярный алгоритм ремонта
Перед тем, как разобрать конструкцию, обязательно отсоединяем ее от источников питания в целях собственной безопасности.

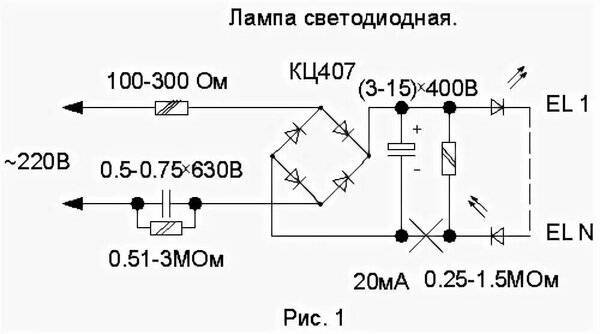

Электрическая схема
Далее процедуру можно разделить на несколько процессов:
- с помощь тонкой отвертки или шила поддеваем матовый купол для разделения корпуса на составные части, операция достаточно деликатная, поэтому не стоит применять излишнее усилие, чтобы не повредить стекло;
- на плате откроются шурупы, которые необходимо будет выкрутить из посадочных гнезд;
- тонким краем отвертки или ножом поддеваем плату с посадочного места для открытия доступа к тыльной стороне;
- цоколь отделяется просто, его удерживают на корпусе вдавленные персональные зазубрины;
- каждую сторону цоколя деликатно отгибаем по всему периметру фиксации;
- прикладываем небольшое усилие для вынимания цоколя;
- чтобы итог работы был успешным, при помощи ножа отсекаем соединительную проводку от светодиодной платы;
- извлекаем блок питания.
Теперь перед нами оказывается полностью подготовленная к дальнейшим работам разобранная конструкция.
На следующем этапе проводится визуальный контроль состояния прибора. Стадия зачастую позволяет выявить оплавленные или перегоревшие участки в цепи. Именно они и являются причиной поломок. Наиболее популярным является выход из строя элементов питания. Проблемы на плате требую вмешательства мастера с паяльником.
Для извлечения неисправных элементов нужно демонтировать всю конструкцию
Если отсутствует опыт пайки таких приборов, то допускается элементарная замена целых блоков. Их можно вынимать из других поломанных конструкциий, предусмотрительно отложенных в места хранения. Такое сведение из нескольких элементов обойдется дешевле, чем покупка новых светодиодов.
Продемонстрировать проблемы могут такие элементы:
- токоограничивающий конденсатор;
- его диоды;
- расположенный рядом резистор.
В этом случае ремонт драйвера лед-устройства предусматривает предварительный обязательный прозвон элементов с помощью мультиметра. Метод обязательно выявит поломку узла.

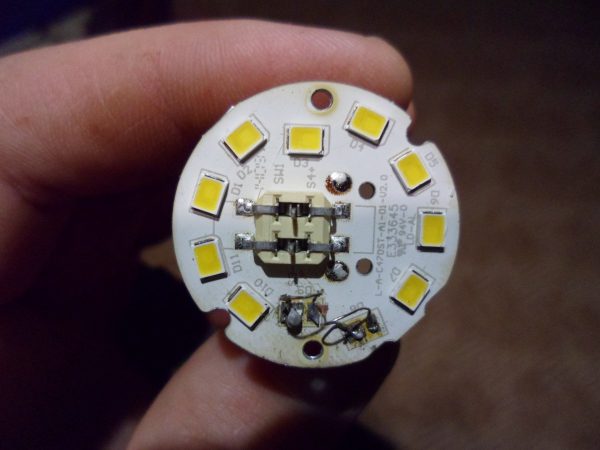

Так выглядит плата светодиода
Виновниками неисправности могут оказаться и сами кристаллы. Они будут окружены темным пятном гари, а также будет слышаться характерный запах. Для верности их работоспособность прозванивают мультиметром. Если он отсутствует, то достаточно использовать пальчиковую батарейку для подачи питания.
Вышедшие из строя светодиоды не будут гореть. Выпаиваем их с места посадки
Важно подобрать новые такие же по мощности, оттенку и силе свечения
Мерцание также свидетельствует о том, что электроприбор вышел из строя. Он нуждается в замене.
Если перед тем как сгореть, раздавался хлопок, то вероятнее всего нужно будет начинать с замены конденсатора. Он имеет свойство не только вздуваться, но и лопаться. Придется купить на радиорынке аналогичную замену, а затем впаять на место в электросхеме.
Устройство и принцип работы LED лампочки

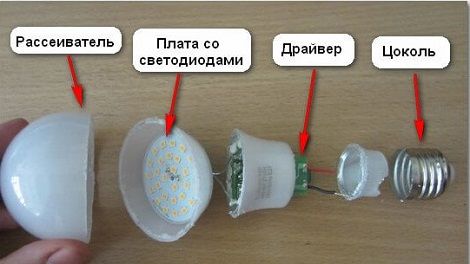

Конструкция лампочки:
- драйвер;
- цоколь;
- корпус устройства;
- непосредственно комплект диодных элементов;
- рефлектор.
Визуально такой источник освещения отличается от ламп накаливания или газоразрядных элементов. Внутри устройства выделяются фотоны, в результате образуется световой поток, это происходит благодаря рекомбинации электронно-дырочной пары. В ходе преобразования в осветительные лучи из-за оптического преломления и конструктивных особенностей некоторые физические частицы теряются. В результате невысокой мощности источники освещения комплектуются большим числом диодных компонентов, а также сапфировой подложкой, она позволяет увеличить поток света.
Устройство светодиодного модуля выполнено так, что лампочка сможет эффективно отводить тепло от точечных диодов благодаря уменьшению осветительного потока. Драйвер используется для того, чтобы напряжение могло подойти к каждой группе элементов.
Принцип работы осветительного устройства основан на подаче переменного тока из бытовой сети на драйвер. Этот элемент представляет собой электронный прибор, предназначенный для стабилизации скачков напряжения. Затем прямой ток подается на диодные элементы, излучающие осветительный поток
Канал «Советы Электрика» более подробно рассказал об устройстве диодных источников освещения.
Причины для ремонта светодиодных ламп: устройство, электрические схемы
Перед тем как приступить к ремонту светодиодных ламп своими руками, важно выяснить причины их сбоя. Заявленный эксплуатационный срок ламп может не совпадать с реальными сроками
Это происходит из-за кристаллов плохого качества.
Существуют такие причины неисправностей осветительных приборов:
- перепады напряжения не так сильно влияют на работу электрических деталей, заметные колебания показателей напряжений могут спровоцировать появление неисправности;
- неподходящий светильник. Если выбран неправильный плафон, то может произойти перегрев источника освещения.
- светоизлучающие элементы плохого качества способствуют быстрому выходу из строя изделий;
- неправильная установка системы освещения оказывает негативное влияние на электропроводку;
- сильные вибрации и удары могут способствовать поломке подобного оборудования.
Разбор устройства позволяет определить точные причины поломок
Чтобы не пришлось делать ремонт светодиодной лампочки своими руками, нужно минимизировать воздействие перечисленных факторов на лампу.
Частые проблемы, возникающие с лед – устройствами
Часто требуется провести ремонт светодиодных ламп своими руками, при проблемах с конденсатором. Чтобы осуществить проверку, его придется выпаять из платы. Можно измерить напряжение элемента мультиметром. Этим же прибором осуществляется проверка рабочего состояния диодов.

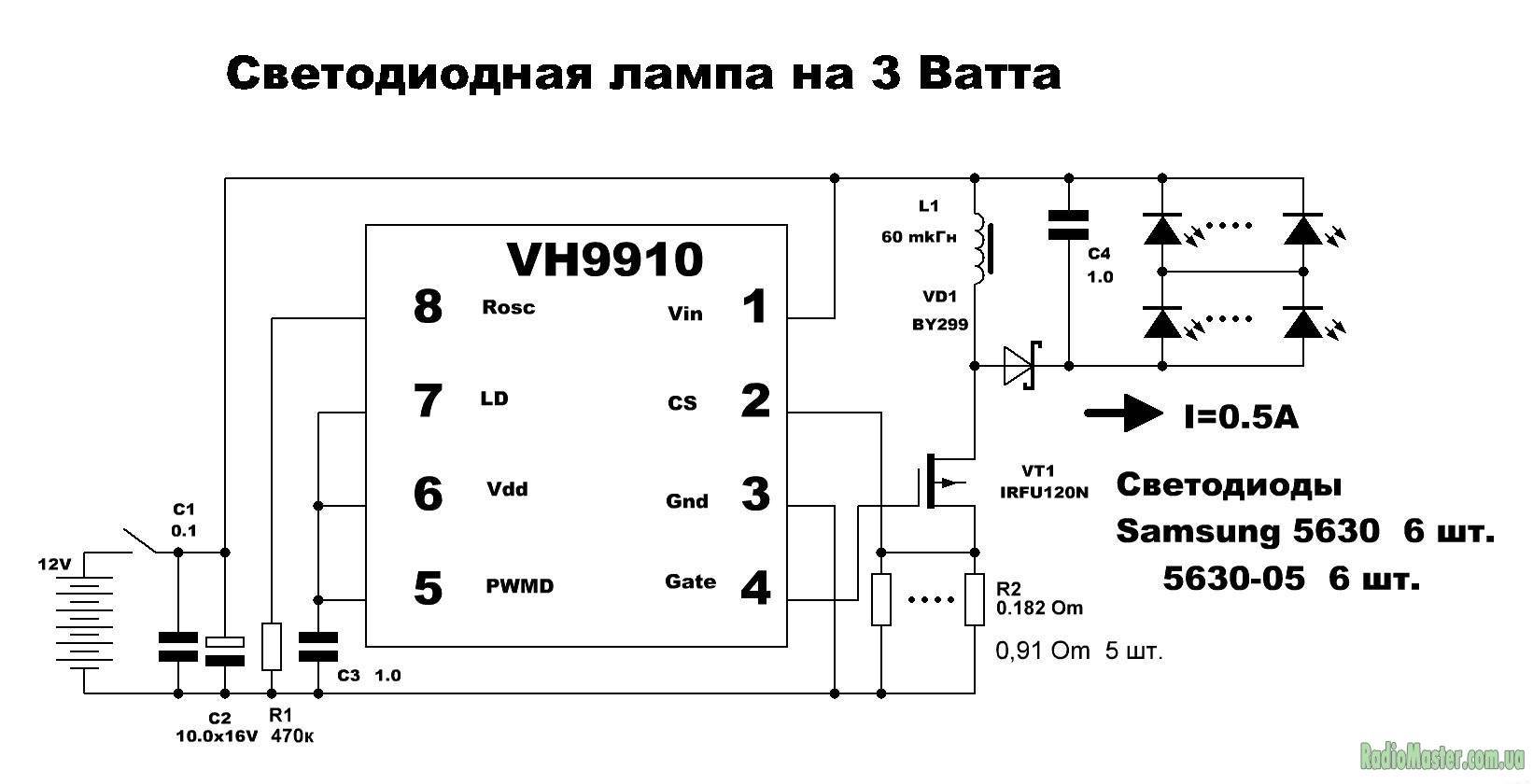

На схеме изображен порядок подсоединения драйверов
В некоторых случаях наблюдается моргание светодиодных элементов. Подобное происходит, если неисправен токоограничивающий конденсатор. Причиной поломки может стать сгоревший излучатель. Неисправность можно увидеть далеко не по всем светодиодам, поэтому придется проверять каждую деталь. Чтобы найти проблемный диод применяется тестер.
Делая ремонт, вы можете поэкспериментировать со светодиодными элементами. Например, подобрать теплые или холодные температуры света. В некоторых устройствах нет сглаживающего конденсатора и выпрямителя. Их можно установить с помощью паяльника.
Тестирование источников освещения производится при помощи мультиметра или пробника
Возможен ли ремонт печатной платы
Если на плате выгорела одна или две дорожки, их можно продублировать дополнительными проводниками.
Дорожка, продублированная внешним проводником.
Если выгоревших дорожек много и не пугает процесс изготовления платы методом ЛУТ, можно сделать новую плату. Проще всего это сделать с помощью программы Spriny Layout. В ней есть функция загрузки подложки, в качестве которой можно применить фото неисправной платы.
Скриншот интерфейса программы Sprint Layout с фоновым рисунком платы.
Дальше надо подогнать рисунок под размер, расположить на нем пятачки и площадки под элементы и соединить их проводниками (на рисунке показаны только наложенные пятачки под сверление) по шаблону. Потом плата делается обычным путем по лазерно-утюжной технологии и на нее перепаиваются элементы.
Диагностика и замена светодиодов
Прежде, чем приступить к ремонту, снимают рассеиватель. Способы демонтажа различаются в зависимости от конструкции лампы. Большая часть рассеивателей снимается отверткой, для чего ею нужно его поддеть в нескольких местах, найдя слабое место.
Светодиоды нужно осматривают: черные точки на некоторых элементах говорят об их выходе из строя. Осматривается и качество пайки – оборвавшийся контакт в последовательной цепочке светодиодов прерывает цепь их питания. То же происходит и при выходе из строя любого из диодов.
Светодиодная лампа без рассеивателя
Исправность светодиодов проверяется мультиметром. Измеряется их сопротивление в прямом направлении. Оно должно быть небольшим, величина для сравнения определяется на исправных элементах. При проверке работоспособные диоды тускло светятся. Можно поверить светодиоды, подав на них напряжение от батарейки с напряжением 9 В через резистор сопротивлением 1 кОм.
Обнаруженные неисправные элементы выпаиваются из платы, и на месте их установки впаивается перемычка. При наличии лампы-донора светодиоды заменяют, или используют детали от светодиодной ленты с похожей конструкцией и характеристиками.
Выпаивают светодиоды аккуратно. Для этого сначала разогревают припой с одной стороны и удаляют его с помощью отсасывающих устройств. При их отсутствии после полного расплавления припоя на одном из выводов он удаляется путем энергичного встряхивания платы. Остатки удаляются чистым жалом (можно тоже предварительно его встряхнуть) с обильным количеством канифоли. Второй вывод отпаять уже проще.
После установки перемычки вместо диода вся лампа будет светиться тусклее. Это связано с тем, что общее сопротивление цепи хоть и незначительно, но уменьшится. Ток через лампу увеличится, в итоге на конденсаторе будет оставаться большее напряжение. При удалении одного-трех диодов это не скажется на работе лампы. Но когда их останется мало, то увеличение тока станет настолько ощутимым, что оставшиеся детали будут перегреваться, процесс выхода из строя приобретет лавинообразный характер. Поэтому при массовом характере поломки светодиодов оставьте лампу в качестве донора деталей, заменив ее новой.
Причины выхода ламп из строя
Лампочки низкого качества быстро выходят из строя
Свидетельством выхода изделия из строя является испускаемый тусклый свет или его полное отсутствие. Производители гарантируют до 8 лет работы ламп при условии соблюдения условий эксплуатации, которые прописываются в инструкции. Некоторые товары выдерживают этот промежуток времени, но около половины из каждой партии ломаются уже в течение первого года.
Причины этого явления:
- Критически высокие значения поступающего напряжения. Даже качественная защита, если не сгорит, то выдаст искаженный сигнал, так как рассчитана на определенный диапазон тока. При частых скачках напряжения износ оборудования происходит намного быстрее.
- Неправильно выбранная потолочная люстра. Несмотря на то что светодиоды для лампы 220 В выделяют мало тепла, в маленьких закрытых плафонах они перегреваются и быстро выходят из строя. То же можно сказать и о конденсаторах, высыхающих от высокой температуры.
- Использование в изготовлении некачественных комплектующих деталей. В целях снижения конкурентоспособности своей продукции большинство производителей применяют детали низкого качества с ограниченным ресурсом.
- Нарушение правил транспортировки и хранения. От ударов изменяются технические свойства изделий. Треснувшая колба может стать причиной попаданий влаги в корпус и короткого замыкания. От сильного перегревания и охлаждения нарушаются рабочие параметры конденсаторов и микросхем. Долгое пребывание под солнцем приводит к появлению трещин на пластике.
- Несоблюдения правил проектирования. Если разводка выполнена проводами тонкого сечения, они будут греться на контактах. Избыток тепла будет передаваться на детали, которые могут перегореть в течение нескольких дней.
Как определить повреждение
Для того чтобы быстро определить неисправность, нужно хорошо представлять себе, как устроена светодиодная лампа. Ее конструкция значительно сложнее, чем у обычных осветительных приборов. Каждая модель состоит из цоколя, встроенного драйвера – стабилизатора тока, корпуса-рассеивателя, а также диодов – источников светового излучения.
Работа светодиодных источников света основана на процессе, во время которого электрическая энергия преобразуется в световую. После включения питания, напряжение поступает к диодному мосту. После прохождения через всю схему, напряжение выпрямляется и к блоку светодиодов оно подается уже с нормальным рабочим значением. Следовательно, светодиодные лампы рассчитаны на подключение к сети напряжением 220 В, а стабилизация электрических параметров до необходимых величин осуществляется с помощью встроенного драйвера.
Чаще всего лампа перестает работать, когда какой-либо элемент схемы выходит из строя. Прежде чем выполнять разборку и ремонт светодиодной лампы, необходимо проверить наличие других возможных проблем. Иногда может просто отсутствовать напряжение на самом выключателе, то есть причина уже не в самой лампе, а в электропроводке. Тем не менее, как показывает практика, чаще всего проблема именно в самой лампе. Для того чтобы обнаружить неисправность, лампу нужно аккуратно разобрать разъединив детали корпуса.
Конструктивные особенности некоторых моделей не дают возможности их разборки обычными способами. Разъединить детали корпуса можно только после разогрева корпуса феном. После разборки проводится визуальная оценка степени повреждений. Начинать следует с внешнего вида деталей платы, затем проверяется качество пайки светодиодов, чтобы обнаружить возможный нагар и расплавленные участки. При отсутствии видимых повреждений и деформаций, поиск неисправностей нужно продолжать с помощью тестера или мультиметра.
Ремонт LED-лампочки пошаговое руководство
Теперь, зная устройство лампочки и что нужно для ремонта, можно приступать к ремонту. Ниже представлена инструкция по ремонту светодиодных ламп с обычным цоколем.

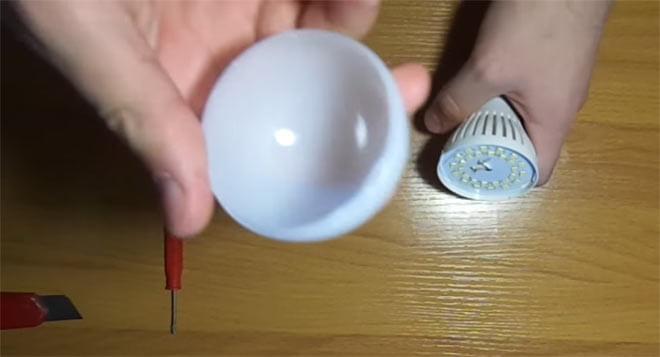

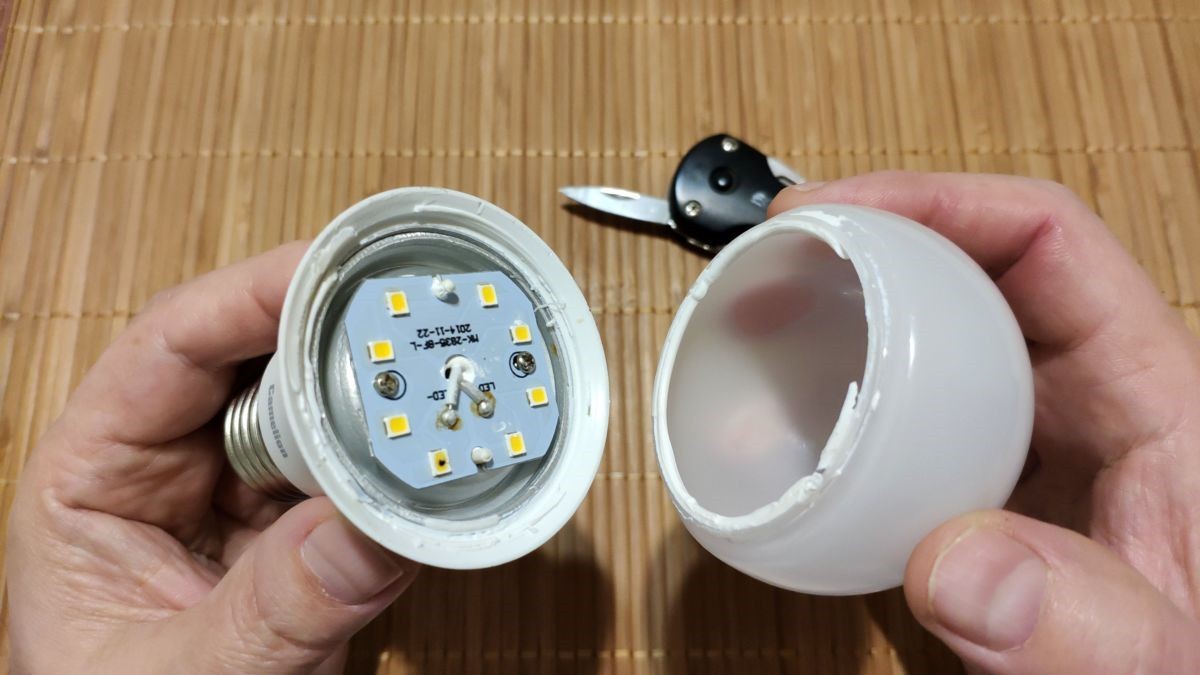

Ремонт светодиодных ламп – снятие плафона с лампочки
Для начала нужно разобрать отремонтированную лампочку и «донор». Начать надо с потолка.
Для этого нужно взять нож, а затем воткнуть его кончик в щель между лампой и корпусом. Затем нужно вращать луковицу, удерживая нож на месте и постоянно углубляя его. Перчатки можно использовать для защиты рук от порезов.
Когда лезвие окажется достаточно глубоким, отделите крышку от корпуса. Ниже будет плата со светодиодами и двумя проводами.
Перед отключением проводов нужно запомнить их полярность: один положительный (обычно отмечен красным), а второй отрицательный. Об этом нужно помнить, чтобы приварить их после работы.

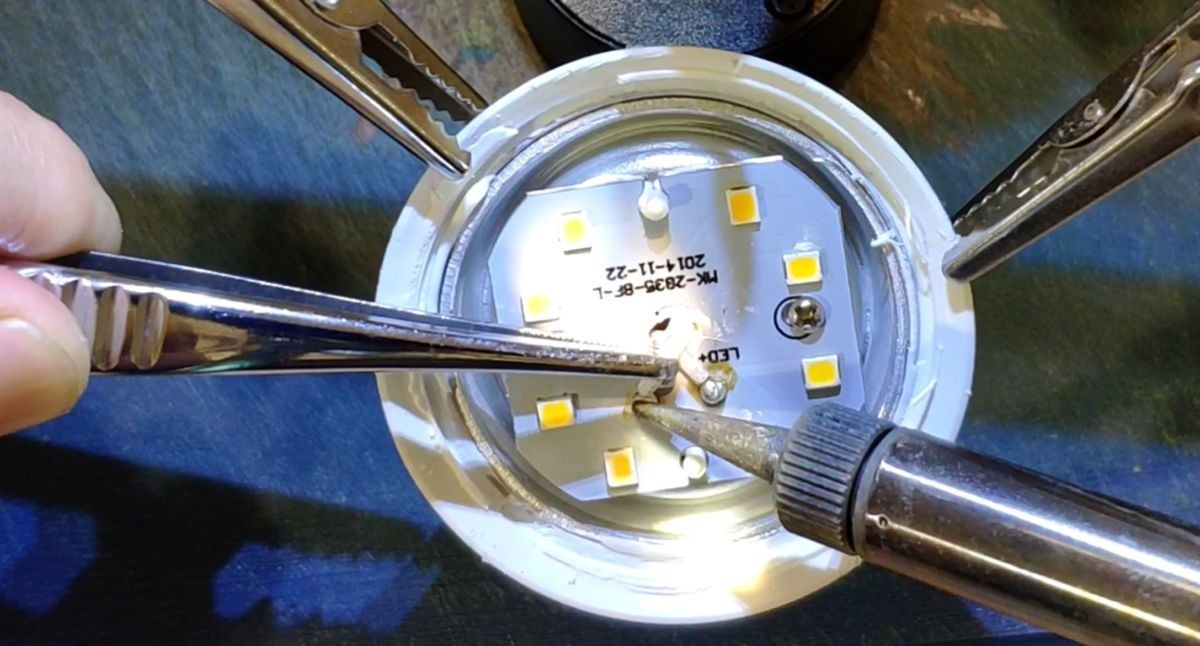

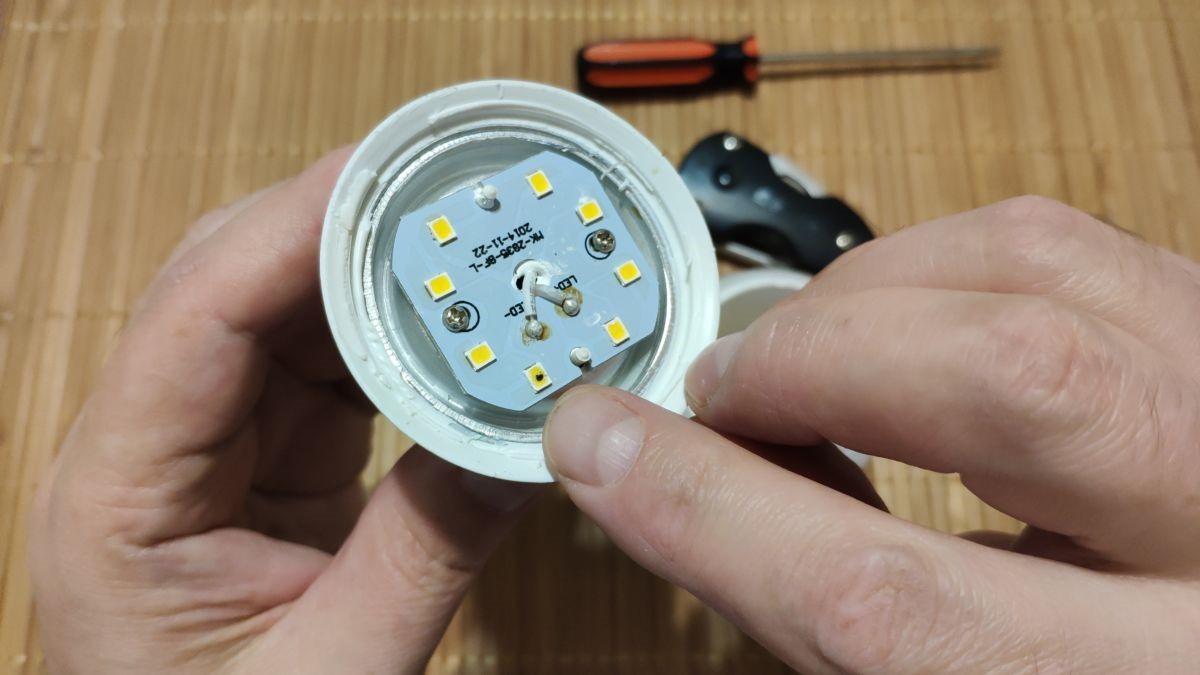

Отсоединение контактов от платы со светодиодами
Здесь вам понадобится поддержка или, если ее нет, помощник. Дело в том, что обе руки будут заняты.
Возьмите пинцетом один из проводов, затем с помощью канифоли и паяльника отсоедините его. Проделайте то же самое со вторым. Затем провода расправляются и плата снимается.

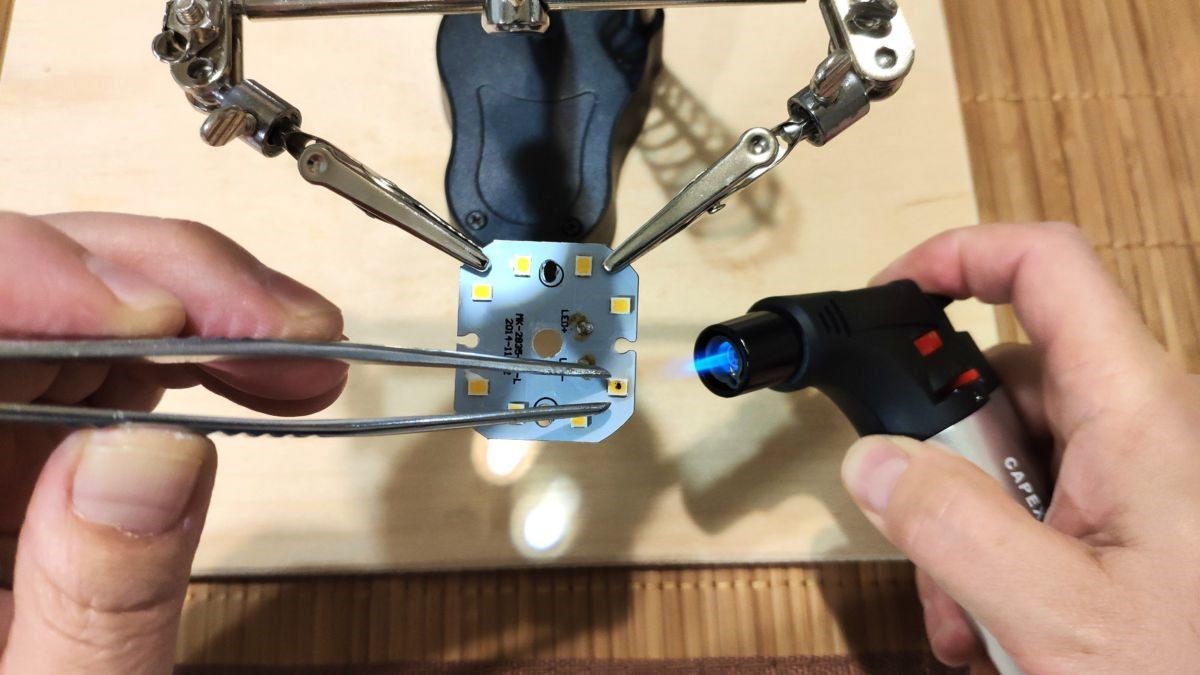

Ремонт светодиодных ламп – извлечение сгоревшего светодиода
На передней и задней части платы вы можете увидеть белую термопасту, которая позволила алюминию сопротивляться нагреванию. Вы можете удалить его, но делать это не рекомендуется. Термопасту следует соскребать только с тыльной стороны перегоревшего светодиода. Найти его несложно — на желтом элементе будет черная точка.
плату необходимо закрепить так, чтобы паяльник или паяльная лампа могли пройти к перегоревшему светодиоду.
Чтобы отключить лампу, нужно схватить пинцетом перегоревший светодиод и поднести конфорку ближе на две-три секунды. При этом аккуратно потяните за светодиод пинцетом. Так же поступаем и с «донором».
Ремонт светодиодных ламп – установка нового светодиода на плату
Опять же, удобно закрепив плату, нанесите припой или кислоту на то место, где будет установлен новый светодиод. Тогда положи это туда.
Затем вам нужно навести горелку на три-две секунды, нажав на светодиод сверху для лучшей сварки.
После завершения необходимо очистить место пайки ватным тампоном, смоченным в спирте. Это предотвратит появление коррозии в будущем.
Возвращение светодиодной платы на основание и ее подключение
Сначала нужно смазать термопастой соседние светодиоды. Это вернет теплопередачу замененной. Затем проденьте ранее отсоединенные провода в пластину и аккуратно прижмите карту на место.
Далее нужно снова спаять провода, соблюдая полярность, то есть от плюса к плюсу, от минуса к минусу.
Итак, есть проверка: в потолок нужно поставить лампочку. Если он не загорается, неисправен не только этот светодиод. Если горит, значит все нормально.
Также проблема может быть в драйвере. Тогда его тоже придется заменить. Для этого поступаем так же.
Ремонт светодиодной лампы
После разборки корпуса мы увидим безтрансформаторные конденсаторы, которые являются источниками тока и выполняют роль ограничителя напряжения и тока. Вот эти конденсаторы чаще всего и выходят из строя, то есть перегорают. Производя разборку, далее мы увидим светодиоды, которые и являются источником света. Их в лампе может быть от нескольких единиц до нескольких десятков, а то и сотен штук. Светодиоды имеют рабочее напряжение 3,3 вольта и соединены друг с другом. LED-диоды могут также перегорать и соответственно требуют замены.
После того как произвели разборку светодиодную лампу и провели визуальный осмотр, приступим к установлению причины поломки и ее устранению своими руками. В большинстве случаев основной причиной нерабочего состояния LED-лампы является выход из строя светодиода. Производим визуальный осмотр и находим светодиод, который отличается от других, имея черные точки вокруг. Этот элемент сгорел и его необходимо заменить. Для этого берем бытовой паяльник небольшой мощности и выпаиваем сгоревший светодиод. На его место впаиваем новый, при его наличии.
После осмотра и замены светодиодных элементов, продолжаем дальше. Если ваши светодиоды при включении лампы «моргают» — необходимо проверить токоограничивающий конденсатор. Очень часто производители ламп применяют некачественные комплектующие. Причиной этого может быть, просто преследование цели большей реализации своей продукции из-за выхода из строя электроприборов (светодиодных ламп).
Но заменить конденсатор нам надо. Поэтому подбираем другой, с номинальной емкостью больше чем 4.7 мкФ и минимальным напряжением в 400 В и выше, так как с меньшим (250 вольт) может привести к его сильному нагреву и возгоранию всей конструкции. После замены конденсатора вы увидите разницу в яркости света. Еще одна причина замена конденсатора в лампочке. Как всем известно, у конденсатора в выключенном состоянии нулевое сопротивление, и при включении происходит скачек напряжения, что может «выжечь» один из светодиодов в лампочке.
Устройство LED-лампы
Прежде чем взяться за практический ремонт, разберемся в работе светодиодной лампы на 220 В теоретически.
Любая светодиодная лампочка (СЛ) – готовый светодиодный светильник, который состоит из набора светодиодов, размещенных на плате определенной, снабженной радиатором для отвода от диодов тепла конфигурации. Нередко роль радиатора выполняет металлический корпус лампы.
Диоды, соединенные последовательно, питает драйвер – источник тока. В бюджетных устройствах ток через светодиоды не стабилизируется и напрямую зависит от колебаний сетевого напряжения. В более дорогих лампах ток через полупроводники стабилизирован на заданном уровне. Второй вариант, конечно, намного надежнее первого, но стоит такая лампа несколько дороже, а ремонт ее сложнее.
Все это устройство помещается в корпус той или иной конструкции, который снабжается цоколем для подключения к сети 220 В и защитным колпачком, одновременно играющим роль светорассеивателя.
На лампе, изображенной выше, роль теплоотвода играет часть корпуса, выполненная из ребристого металла. В некоторых конструкциях ламп корпус может быть пластиковым, а радиатор располагается внутри него.
