Требования к размещению и оснащению
Определенных требований к размещению электромонтажной фирмы нет. Небольшая компания может работать без офиса и не тратить дополнительные деньги на аренду помещения. С клиентами директор или бухгалтер могут встречаться самостоятельно на их территории. А принимать заявки – по личному мобильному телефону. Главное, позаботиться о складском помещении, где будут храниться весь инструмент и расходные материалы. В качестве склада можно использовать личный гараж или подвал своего дома.
Если говорить о крупной компании, которая планирует работать с солидными клиентами и получать высокие доходы, то необходимо арендовать офисное помещение площадью минимум 40 кв. м. Внутри помещение подразделяется на зоны:
- 15 кв. м – место для приема посетителей.
- 10 кв. м – раздевалка для электромонтеров.
- 5 кв. м – складское помещение.
- 5 кв. м – место для проектирования и составления сметы.
- 5 кв. м – туалетная комната.
Можно еще отдельно оборудовать комнату для переодевания электромонтеров, где во время смены будет храниться гражданская одежда, а в выходные оставляться спецодежда. На оборудование офиса без отдельной раздевалки нужно минимум 70 000 тыс. руб.
Если в качестве дополнительного заработка планируется выполнение технических проектов, то необходимо специальное программное обеспечение и отдельный компьютер. Это, плюсом к основным вложениям, еще 35-45 тысяч рублей. Заработать на проектах можно от 60 тыс. рублей чистой прибыли в месяц. Сумма зависит от количества бригад и объема заказов. Подробная пошаговая инструкция с расчетами и ценами представлена в бизнес-плане электромонтажной фирмы.
Примеры схем
Таблица потребления мощности различных электроприборов
Прокладка кабеля от щитка и счетчика до розеток и приборов освещения осуществляется по карте разводки. Студия представляет собой однокомнатную квартиру, у которой снесены простенки, не выполняющие несущей функции. Наличие свободного пространства дает возможность установки большого количества электроустановок различной мощности. Исходя из этого, нужно поделить потребители на группы и вывести к ним отдельные линии через пакетные выключатели.
Пример группировки направлений:
- Мощные устройства — 32 А.
- Бытовая техника — 16-25 А.
- Осветительная группа — 10-16 А.
Аналогично проводится монтаж электросети для многокомнатных квартир. Целесообразно выделить место для вводного щитка, в котором устанавливаются пакетные выключатели, от которых идет линия к каждому помещению.
Направления разводки и их характеристики:
- Жилые комнаты — 16-25 А.
- Кухня — 32 А.
- Санузел — 25 А.
- Коридор — 8 А.
- Балкон (лоджия) — 8 А.
Подобное решение хорошо тем, что можно обесточивать одну комнату, если есть необходимость повесить люстру, провести замену розетки или выключателя.

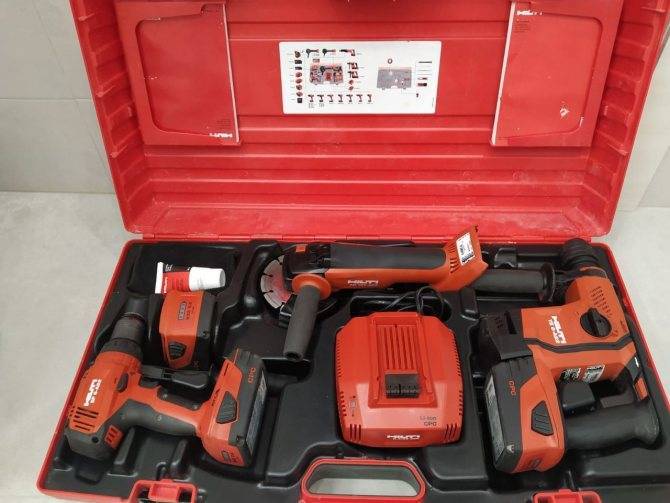

Закупка инструмента
Качественный инструмент в руках мастеров – это 50% успеха вашей компании. Не стоит экономить и приобретать дешевые китайские модели. Ломаться некачественный инструмент будет чаще, а это скажется на производительности ваших работников. Сразу покупать полный набор инструментов не нужно. Докупать некоторые инструменты можно в процессе работы. Некоторые мастера вовсе предпочитают работать со своим личным инструментом.
Для небольшой мастерской из двух бригад по два мастера необходимо приобрести следующий набор:
- Сигнализатор – 4 шт.
- Указатель напряжения однополюсный – 4 шт.
- Указатель напряжения двухполюсный – 4 шт.
- Перфоратор – 2 шт.
- Электродрель – 2 шт.
- Электрошуруповерт – 2 шт.
- Штроборез – 2 шт.
- Ручной инструмент (отвертки, молотки, пассатижи).
- Стремянка – 2 шт.
- Спецодежда – 4 комплекта.
В среднем, на оборудование офиса и закупку инструментов уйдет от 200 тыс. руб. Небольшая компания может сэкономить на закупке спецодежды. Мастера будут работать в своей привычной форме. Но если ваш малый бизнес нацелен завоевать свою нишу на рынке данных услуг, то фирменная форма мастерам нужна обязательно. На куртках и комбинезонах можно вышить эмблему вашей фирмы. Такой ход послужит в качестве дополнительной рекламы, и компанию будут узнавать по эмблеме. Стоимость накладных эмблем на одежду составит от 150 руб. за 4 шт.
Без заземления не обойтись
При сборе квартирного щита используют схему заземления TN-C-S вместо устаревшей двухпроводной . В новой системе появляется дополнительный проводник PE — заземление, теперь к потребителю должны приходить три проводника: L фаза, N ноль, PE заземление. Каждый электроприбор, имеющий специальный контакт РЕ, необходимо заземлять. Если в вашем доме или квартире нет заземления, то данную схему не трудно изготовить своими руками. В цикле статей на сайте подробно рассматривалась конструкция контура заземления для самостоятельной установки. Все что вам нужно, изучить раздел: .
Что еще важно знать — запрещено производить зануление в квартирах старого жилого фонда. Т.е. использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ
Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током. В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть
использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ. Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током. В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть.
Схема квартирного щитка
- По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
- Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
- Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.
Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому.
Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.

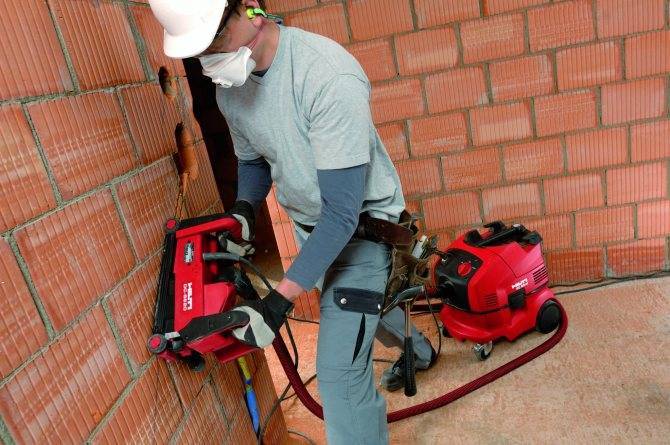

Штробление стен

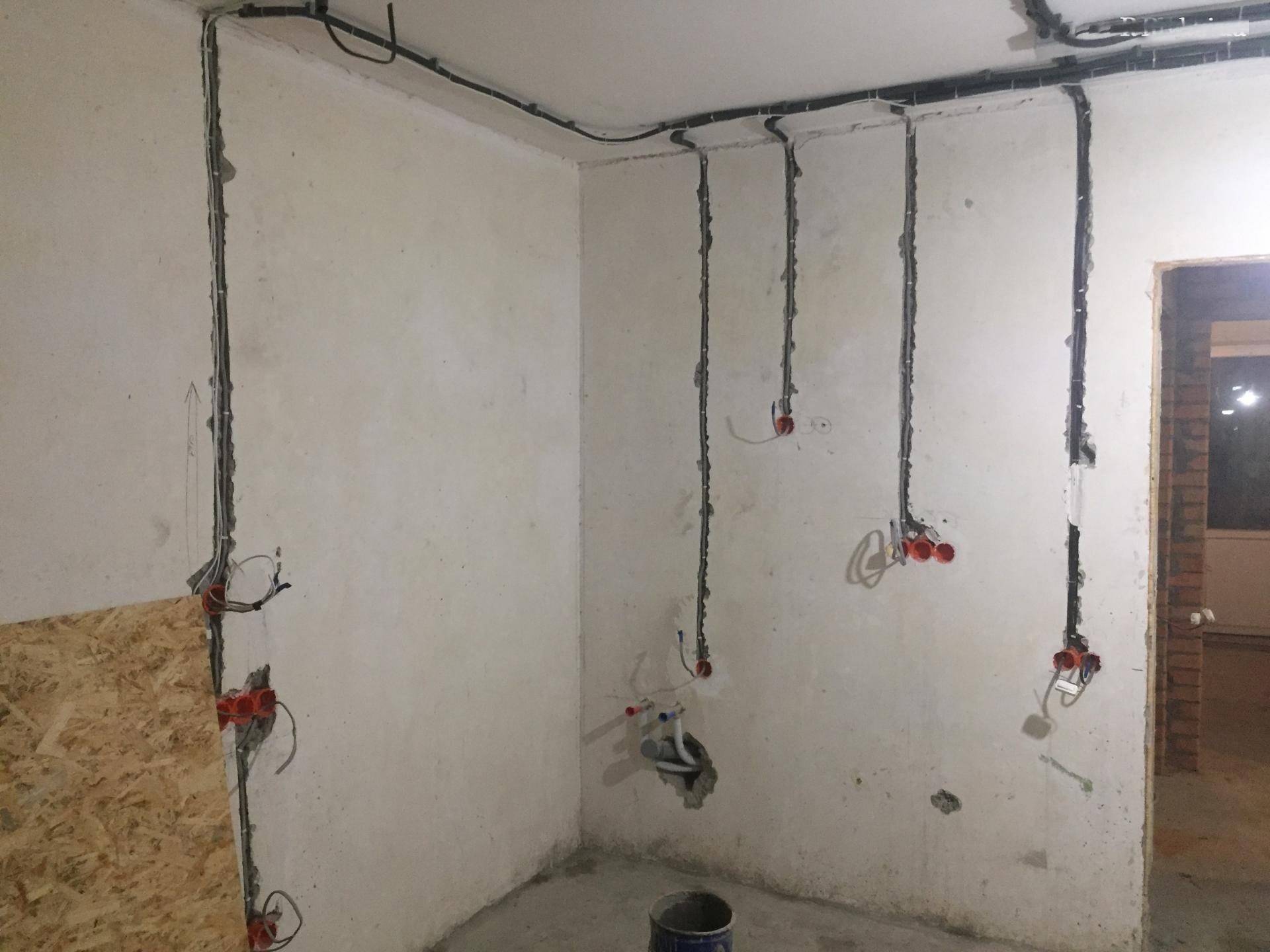

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

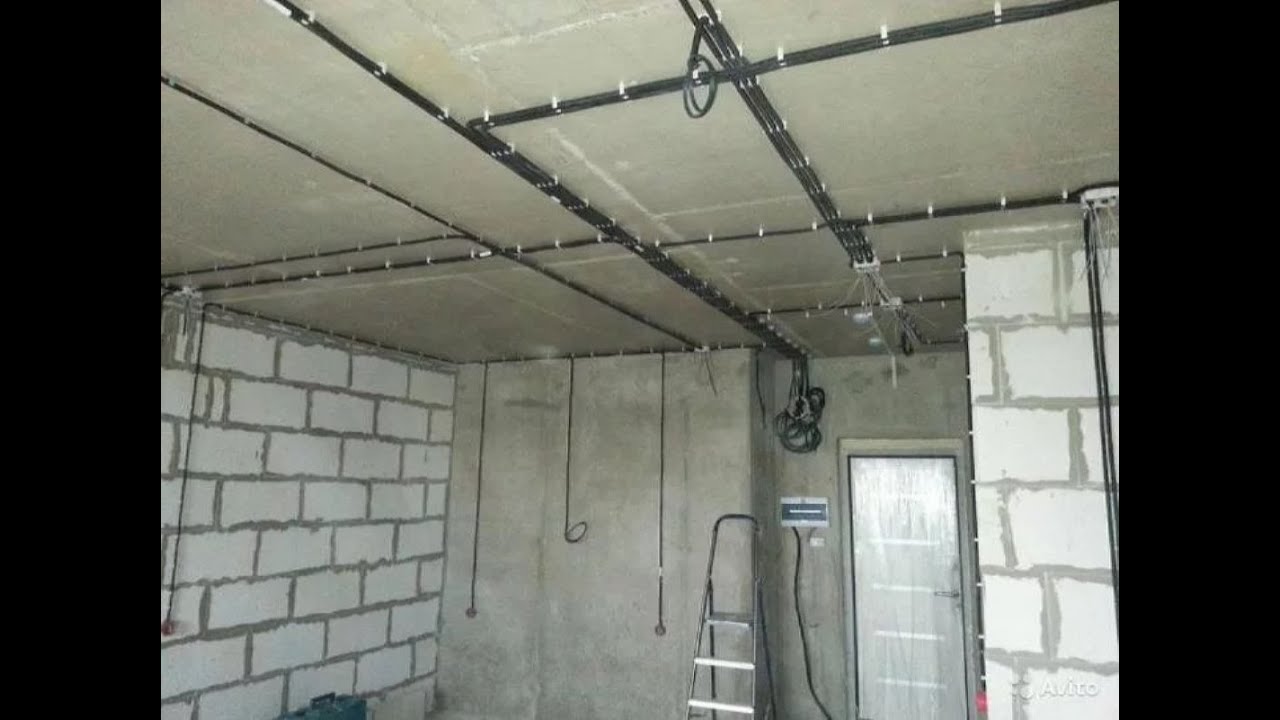

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

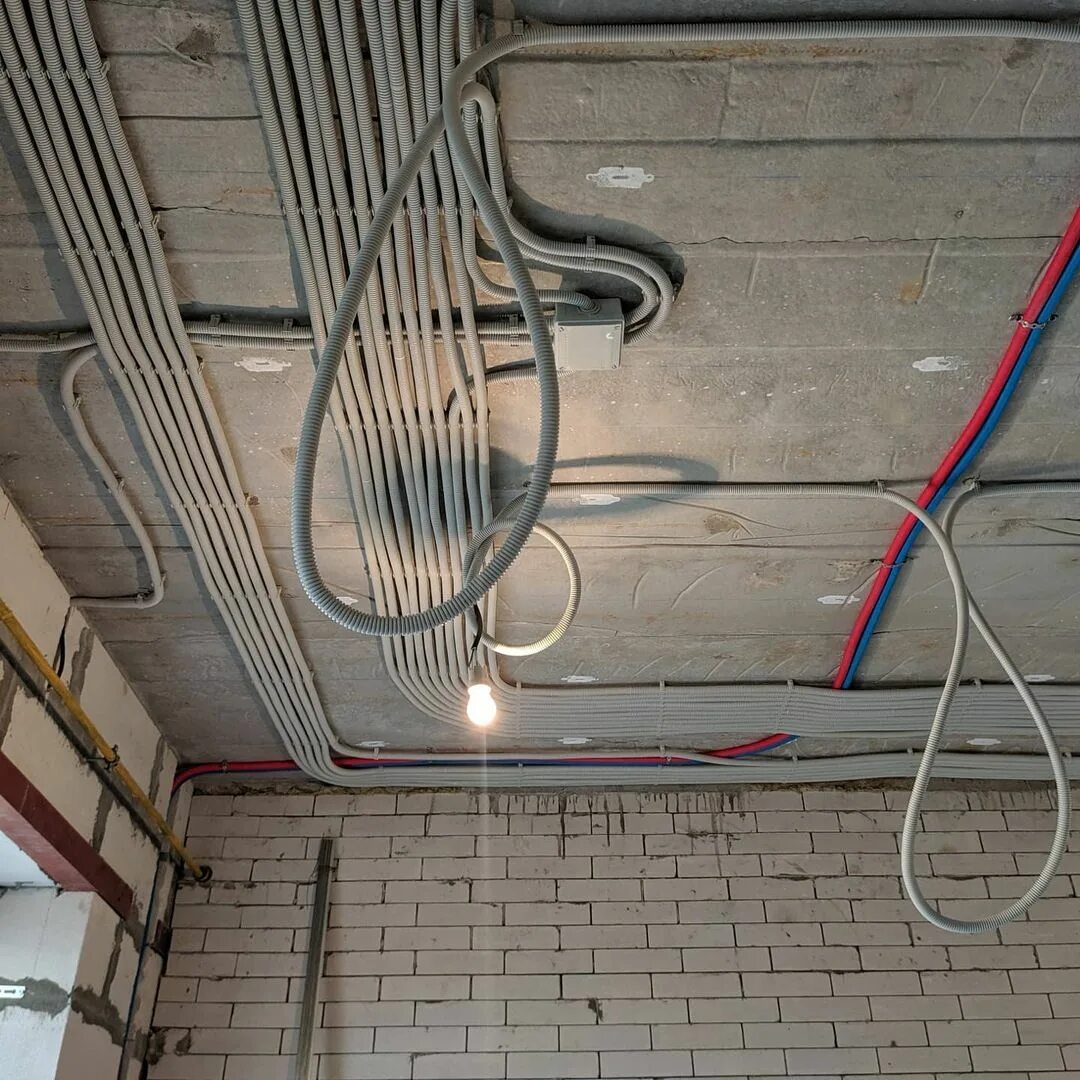

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

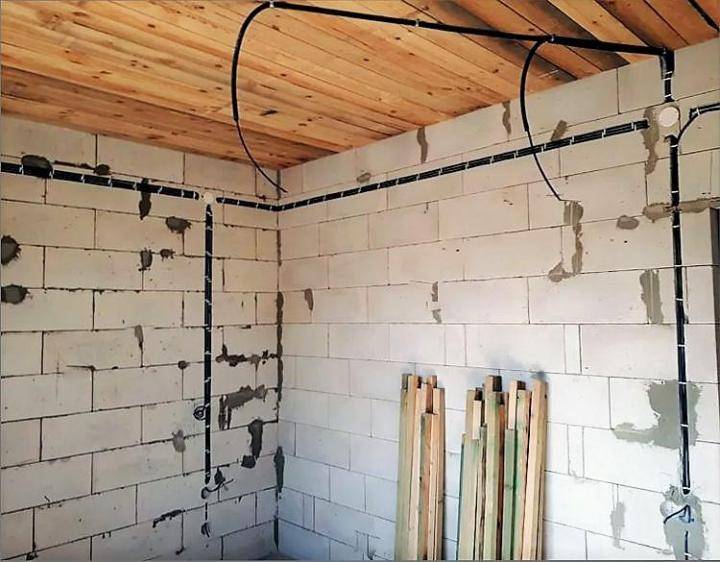

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
Требования
Основное требование к электропроводке – соблюдение требований по безопасности и соответствие задачам, которые будут на нее возложены. Основные правила монтажа электропроводки заключены в главном документе электриков – ПУЭ (Правила устройства электроустановок). В частности, в главе 2.1 определены правила, нормы и требования к электропроводке внутри и снаружи помещений.
Соблюдение требований нормативных документов является обязательным, поскольку данные нормы выведены путем выверенных подсчетов и подтверждены экспериментально.
Согласно последним требованиям, квартирная электропроводка должна придерживаться стандарта системы электроснабжения TN-C-S или, в крайнем случае, ТТ. Системы подразумевают различный подход к выполнению заземления и подключения нейтрального проводника. Это необходимо для предотвращения удара током при непреднамеренном прикосновении к корпусу прибора, в котором произошло замыкание на корпус в результате неисправности. Кроме заземлений, на уровень безопасности дополнительно влияет установка защитной аппаратуры, которая автоматически прерывает подачу электроэнергии при возникновении токов утечки.
В ПУЭ оговорены допустимые величины токов для проводов различных поперечных сечений, медных или алюминиевых, а также способы прокладки, креплений, соединений и ответвлений.
Общие правила электрической проводки
Многих волнует вопрос: «Как правильно сделать электропроводку своими руками?» Для этого нужно соблюдать правила установки электропроводки:
- Провода должны располагаться в вертикальном или горизонтальном положении относительно пола;
- В случае, если провода нужно развернуть, то поворот должен быть выполнен под углом 90 градусов;
- В верхней части стены провода должны располагаться на расстоянии 25 сантиметров от потолка. Если провода проходят по нижней части, то вам понадобятся специальные плинтусы с каналами для проводов;
- Выключатели размещают рядом с дверным проемом на удалении от пола примерно от 80 до 150 сантиметров в зависимости от того, кто чаще пользуется устройством (дети или взрослые). Параметры установки приборов регламентируются правилами СНиП;
- Розетки монтируются на высоте 30 сантиметров от пола, количество определяется с расчетом 1 штука на 6 квадратных метров. Для кухни число розеток зависит от количества электрооборудования. Промежутки между розетками и дверными и оконными проемами должно быть более 10 сантиметров;
- В каждой комнате устанавливается индивидуальная распределительная коробка;
- При составлении проектной документации нужно учитывать размещение мебели в квартире, чтобы исключить помехи подключения шнуров к розеткам;
- В ванной должно быть установлено примерно 2 розетки: для стиральной машины и фена.
Расчеты и схема
Однолинейная схема по ГОСТу
Для начала вам необходимо нарисовать схему электропроводки вашей квартиры. Для этого не нужно быть инженером, ведь вам не нужна замудрённая линейная схема по ГОСТу. Достаточно нарисовать схематический рисунок «от руки». Схема электропроводки нужна для того, чтобы правильно раскидать кабель по квартире, и посчитать его примерное количество, а также определить нагрузку на каждую будущую линию.

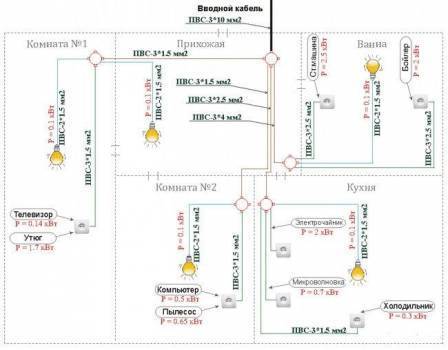

Схема электропроводки
Нарисуйте где у Вас будут находиться розетки и выключатели. При этом учтите какие бытовые электроприборы вы будете в них включать, сколько и каких светильников вы будете использовать.
Определите необходимое количество линий и предполагаемую нагрузку на них. Лучше разделить линии по зонам, например: розетки кухня, розетки коридор, розетки ванна, розетки комната 1, освещение и т.д.
Это интересно: Цвет проводов фаза, ноль, земля в электропроводке по ПУЭ — выкладываем по полочкам
Планирование трассы
Основные правила хорошего плана
- Все розетки должны располагаться на высоте 30 см от чистого пола.
- Выключатели должны располагаться не ниже чем 90 см от пола.
- Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
- На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
- На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
- В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
- Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
- В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
- Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
- Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
- Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.
И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

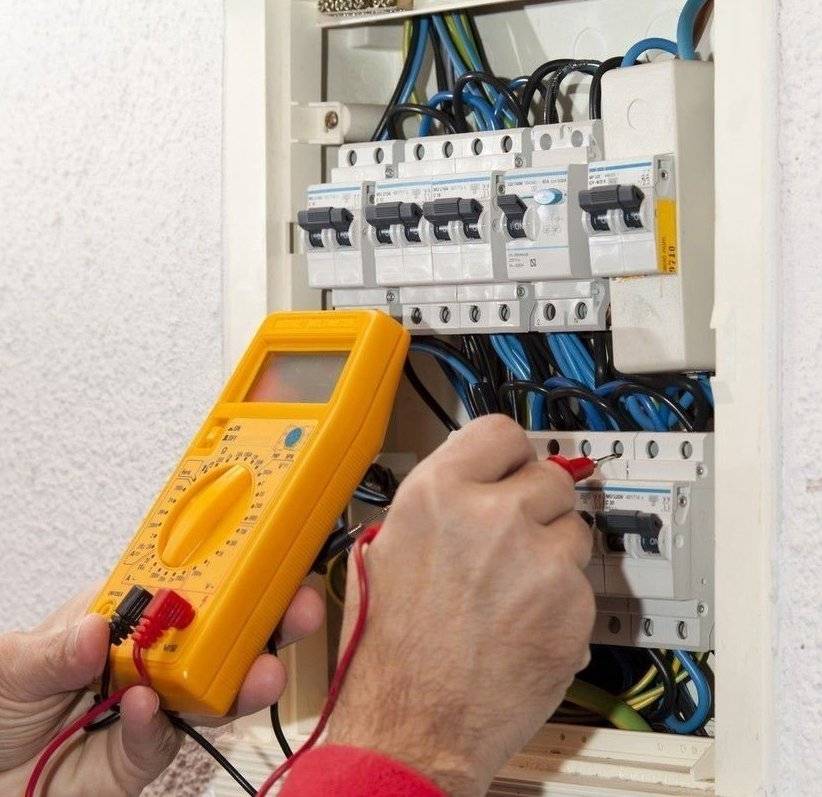

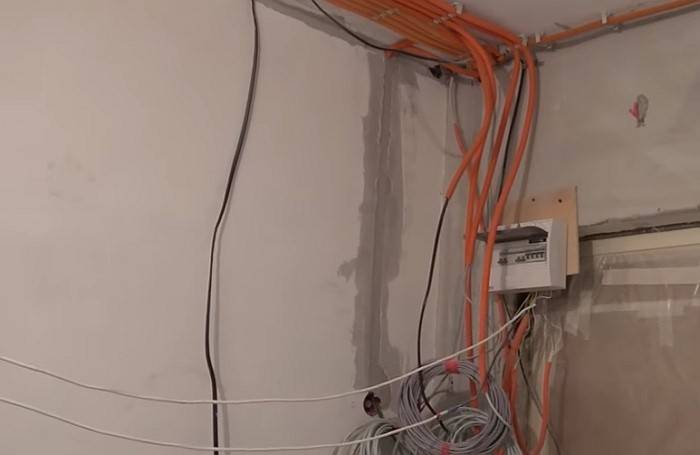

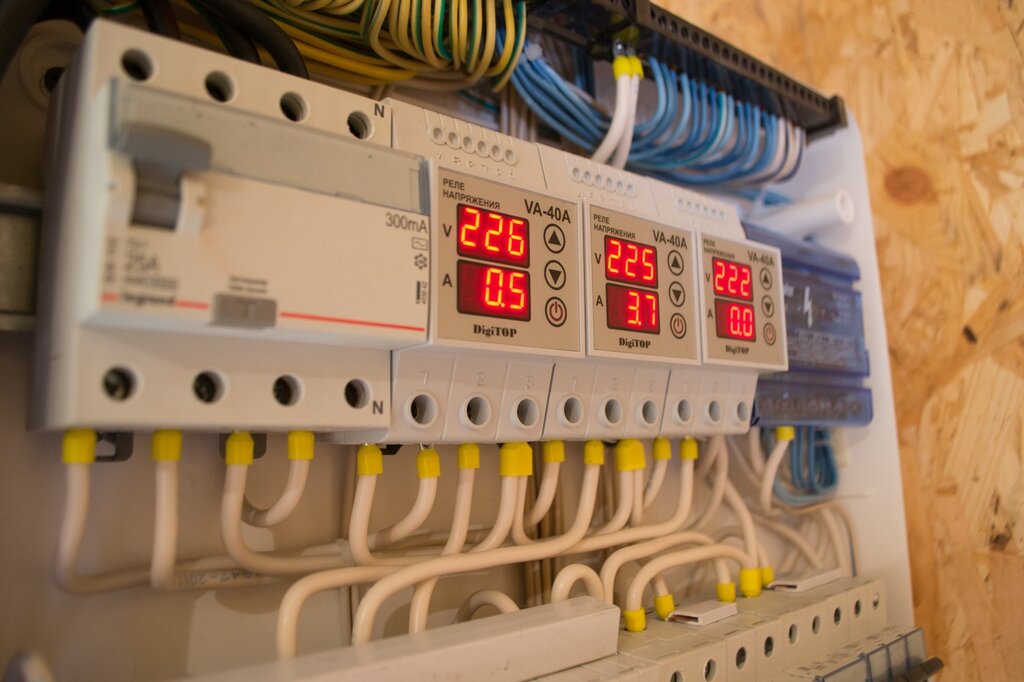

Монтаж электрощита
Как правило, этот ответственный этап работ выполняет специалист – электрик. Но в небольшом жилом или дачном домике на несколько комнат вы сможете решить задачу самостоятельно, если будете придерживаться пошаговой инструкции:
- Закрепите ящик на стене рядом с кабельным вводом. Высота установки – 1,5 м над полом. Если необходимо, выдолбите в стене углубление.
- Поставьте DIN-рейки для крепления автоматов и 2 шины – для подсоединения нулевого (N) и заземляющего (PE) провода. Заведите внешний кабель через отверстие, разделайте его и подключите «ноль» к шине. Действие повторите с проводником заземления.
- Закрепите УЗО, счетчик и все автоматы. Нейтраль и фазу от питающего кабеля присоедините к контактам вводного пакетника.
- Выполните внутреннюю разводку по схеме, пользуясь изолированным одножильным проводом сечением 6 мм². Для надежного контакта с зажимами автоматических выключателей на оголенные жилы ставьте специальные наконечники в виде вилки.
Приобретая и монтируя шкаф для электрощита, нужно позаботиться также о размещении резервных автоматов, которые могут пригодиться впоследствии. Поэтому на рейке должно оставаться 3—4 свободных гнезда
Обо всех нюансах сборки этого важного органа рассказывается в видеосюжете:
С чего начать разводку электрики в квартире
Электромонтаж в квартире — это сложное и ответственное мероприятие, которое начинается с планирования. Нужно помнить, что провода прокладываются на десятилетия, если речь не идет об открытом способе.
Начать нужно с подробного рисунка квартиры с указанием всех комнат, в том числе балкона и тамбура.
Затем рекомендуется провести такие мероприятия:
- Замерить всю мебель и бытовую технику. Перенести размеры на бумагу.
- Нарисовать оконные и дверные проемы. Указать направление и ширину открывания створок. Они закроют часть стены, в которой нельзя проводить кабель, ставить розетки и выключатели.
- На свободном месте разместить электрические приборы. Следует соблюдать строительные нормативы по расстояниям от пола, углов и отопительных приборов.
- Сделать расчет прогнозируемого потребления энергии по каждой точке и помещению. Это позволит определиться с мощностью кабеля, гнезд и их количеством.
- Составить смету. В нее включить не только расходные материалы, но и приспособления для их установки. Кабель нужно брать с небольшим резервом с поправкой на возможные ошибки.
Рекомендации по разводке электропроводки
Получение разрешения на подключение к местной электросети
Сначала Вам необходимо пройти приемо-сдаточные испытания (техническое обследование объекта, где был осуществлен электромонтаж). Если результат окажется положительным, Вам выдадут «Акт допуска на подключение», на основании которого Владелец электросети должен подключить Ваш жилой объект.
Правила подключения к сети описаны в ПП РФ 861 от 27.12.2004 г и его многочисленных редакциях (обновлялся вплоть до 2015 года).
Энергоснабжающая компания обязана выполнить подключение к электросети для объектов мощностью до 15 кВт, независимо от наличия такой возможности у неё. Подключение с выделенной мощностью до 15 кВт, а протяженность линии не более 500 метров стоит 550 рублей. За эти деньги вы получите ТУ на подключение. После сборки вводно-распределительного щита, вам нужно обратится в РЭС и вызвать инспектора для его опломбировки, далее электрики должны подключить ваш «ящик» к электричеству – опоре ВЛЭП.
Этот вопрос наглядно рассмотрен на видео:
Вот мы и рассмотрели, как должна быть выполнена электропроводка в доме своими руками. Надеемся, предоставленная пошаговая инструкция была понятной и полезной, а видео уроки помогли лучше понять весь процесс электромонтажа!
Также читают:
- Как сделать заземление в частном доме
- Как собрать электрический щит своими руками
- Как самостоятельно подключить участок к электричеству
Схема квартирного щитка
- По двум сделанным листам проекта, считаете, количество получившихся групп и по приведенным выше правилам определяете номиналы автоматов защиты и делается выбор автомата защиты.
- Все эти данные в любой форме наносите на лист бумаги, не забываете указать для каждой группы тип электрокабеля, его сечение и способ прокладки.
- Для «мокрых» бытовых приборов запланируйте установку УЗО, для дополнительной защиты человека от повреждения изоляции и утечки тока на корпус.
Пожалуй, это все! Как видите, нет ничего сложного. Электропроект квартиры своими руками, для личного пользования, под силу каждому.
Приведу, для примера, один простой проект электропроводки розеток и освещения квартиры.
Расчет электроустановочных изделий
Следующим этапом будет подсчет необходимого количества розеток, выключателей, светильником. Для жилых комнат существует правило, согласно которого, в помещении должно быть не менее одной розетки на 6 м2. Для кухни и ванной комнаты необходимо запланировать розетки в большем количестве. В наиболее оптимальном варианте, их должно быть на кухне от 3 до 5 штук. Ведь современная хозяйка активно пользуется холодильником, посудомоечной машиной, микроволновой печью, мультиваркой, блендером, электрочайником и другими приборами.
Для ванной комнаты будет достаточно двух розеток, поскольку здесь, чаще всего, подключаются только стиральная машина, электробритва или фен. На случай возможной установки электрического водонагревателя можно добавить еще одну розетку. Учитывая мощность подключаемых приборов, для кухни и ванной должны быть запланированы отдельные линии, защищенные устройствами защитного отключения. Для прихожей и коридора обычно планируется 1-2 розетки.
Отдельная линия прокладывается под приборы освещения. В этом случае, необходимо произвести расчет оптимального количества осветительных точек и выключателей.
Выполнение электромонтажных работ
Создание электрических сетей состоит из нескольких этапов:
- проектирования;
- подготовки материалов и инструментов;
- прокладки проводки.
Необходимые инструменты
Для работы потребуются:
- фазоискатель;
- плоскогубцы;
- кусачки;
- ножи;
- изоляционная лента;
- отвертки;
- мультиметр для проверки сетей.
Удаление виниловой изоляции с проводов (зачистка)
Процедура сопряжена с некоторыми сложностями. Ее нужно проводить так, чтобы не повреждалась токопроводящая жила. Иногда каждый проводник защищается виниловой изоляцией. Набор таких шин помещается в еще одну оплетку. В таком случае нужно разрезать верхний слой, не повреждая внутренней изоляции. Для снятия оплетки используют тупой нож, для зачистки медных или алюминиевых жил — острый.
Изоляция
Места соединения или повреждения оплетки тщательно изолируют. При электромонтаже для этого используют специальную ленту. Для начала жилы изолируют раздельно, затем вместе. Нанесенный на изоленту клей должен обеспечивать прочную фиксацию. Материал надежно приклеивают к виниловой оплетке на ширину, препятствующую отслаиванию или сползанию.

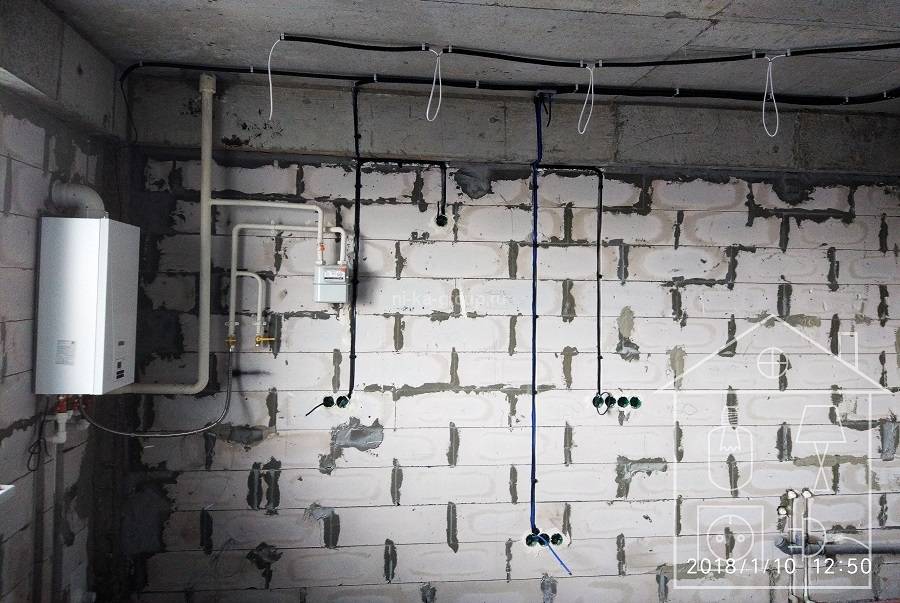

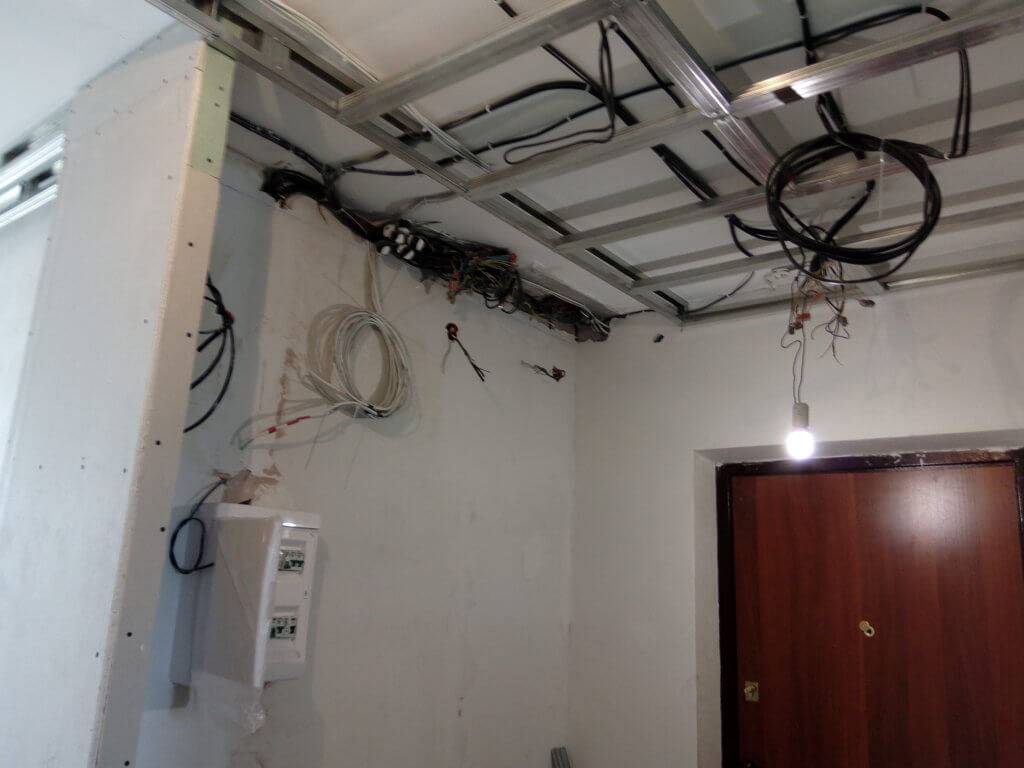

Прокладка проводки
Современный провод укладывают без дополнительной изоляции. При проведении работ учитывают, что:
- места соединений оставляют в свободном доступе;
- провод не должен подвергаться механическим воздействиям;
- нужно исключать влияние агрессивных факторов на места соединений;
- нельзя задевать проводку инструментом при выполнении каких-либо работ.
При прокладке кабелей под землей используют бронированный канал. Гидроизоляция не является обязательной, поскольку провод нечувствителен к воздействию влаги.
Необходимые материалы
По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.
Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.
Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.
По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.
Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.
Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.
Виды щита
Медь в качестве проводника намного предпочтительнее алюминия. Такие провода обладают большей пластичностью и электротехнической проводимостью. Они дороже, но проводку обычно делают на десятилетия, поэтому лучше приобрести качественные составляющие.
Прежде чем осуществлять проводку электрики в квартире, важно понять принцип ее работы. В жилых помещениях используют несколько выделенных линий электропроводов
Распределительный щит должен располагаться снаружи, недалеко от входа.
Основные элементы щита:
- автоматы — вводный и основные;
- устройства защитного отключения (УЗО);
- клеммы с защитным и рабочим нулем;
- электросчетчик.
Количество линий напрямую зависит от числа комнат, а мощность — от индивидуального набора электроприборов. При наличии только одной выделенной линии, придется удлинять основной провод от щита из подъезда и проводить его в квартиру. После этого станет возможным обеспечить через него электричеством необходимые приборы.
Монтаж проводки
Рассмотрим, что нужно для электромонтажных работ в доме и квартире. К материалам для монтажа электропроводки относится в первую очередь кабельная продукция
В большинстве случаев не уделяют должного внимания такому важному вопросу и доверяют подрядчикам. Однако качество кабеля определяет долговечность электромонтажа

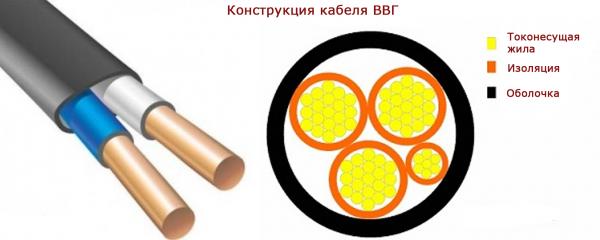

Для прокладки проводки в квартире нужно использовать кабель типа ВВГ. Он состоит из гибкой монолитной жилы из меди, виниловой оболочки жил и общей оболочки из винила.
Сейчас на рынке представлены его модификации:
- ВВГнг — приставка -нг, говорит о том, что кабель выполнен из материалов, которые не распространяют горение.
- ВВГнг-LS — приставка -ls, говорит о том, что он не только не распространяет горение, но и выделяет малое количество дыма.

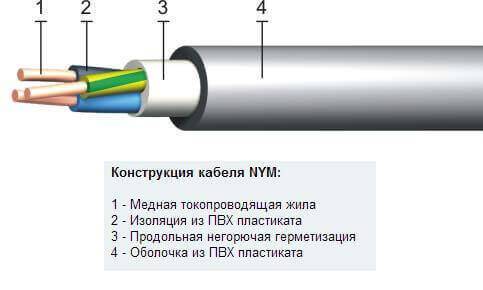

Также для электромонтажа проводки можно использовать кабель NYM, он состоит из гибких многопроволочных медных жил покрытых оболочкой из ПВХ и общая оболочка выполнена также из ПВХ. По остальным характеристикам он подобен ВВГнг-LS.
Провода ПВС и шнуры марки ШВВП не предназначены для использования в постоянной проводке. Их предназначение — это удлинители и использования в качестве питающего шнура для подвижных электроприборов и бытовой техники.

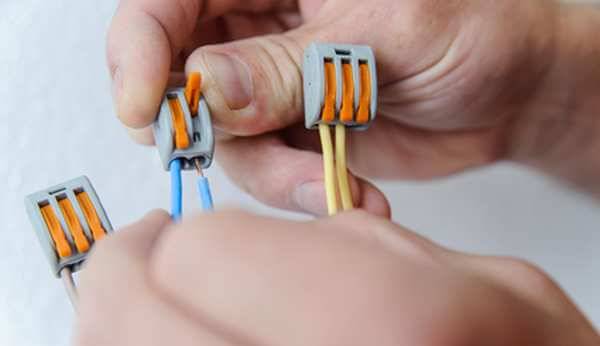

Для соединения проводов понадобятся клеммники WAGO, клеммные колодки стандартного образца либо специальные гильзы. Также можете соединять провода сваркой, однако для этого понадобится специальный сварочный аппарат и такие расходные материалы, как электроды и флюс.
Составляем схему электропроводки в квартире
Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.
Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:
1. Чертим общий план квартиры, помечаем расположение окон и дверей.
2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.
3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).
4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.
5. В итоге мы получили силовую часть схемы электрики в квартире.
6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.
7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).
Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.
Расчет сечения провода по мощности
Также в схеме проводки необходимо указать силу тока и материалы. Для проведения подсчета нужно пользоваться формулой I= P / U. Р здесь обозначает суммарную входную мощность всей техники, которая питается от сети, а U обозначает напряжение. Как показывает практика сила тока для обычного жилья не превышает 25 А. Исходя из этих данных необходимо подобрать материал для проведения проводки:

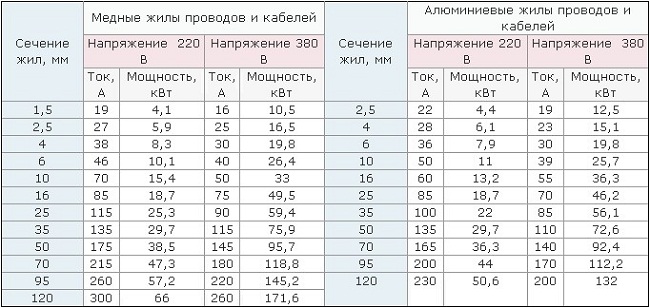

Таблица расчета сечения кабеля
- провод ВВГ-5*6 – пятижильный кабель с поперечным сечением 0.06 квадратных сантиметра, его используют для обустройства электропроводки в домах с трехфазным питанием, он соединяет электрощит в подъезде с основным щитом;
- провод ВВГ-2*66 – двухжильный кабель с сечением 0.025 квадратных сантиметра, его применяют для разводки сети в домах с двухфазным питанием, он идет от электрощита в подъезде к основному щиту;
- провод ВВГ-3*2.5 – трехжильный провод с поперечным сечением 0.025 квадратных сантиметра, он применяется для большей части проводки в квартире, такой кабель соединяет электрощит с распределительными коробками;
- провод ВВГ-3*1.5 – трехжильный кабель с поперечным сечением 0.015 квадратных сантиметра, он применяется для соединения распределительных коробок с осветительными приборами и розетками;
- провод ВВГ-3*4 – трехжильный кабель с поперечным сечением 0.04 квадратных сантиметра, он нужен для подключения электроплиты.
Инструменты и оборудование для современного электромонтажа
Скорость электромонтажа дома или другого объекта растет, в том числе, благодаря модернизации ручного, электрического и Аккумуляторного инструмента. Если раньше весь набор электрика состоял из пассатижей, кусачек, ножа и нескольких отверток, то сегодня это широкий спектр инструмента и оборудования:
аккумуляторный инструмент
Специальные обжимные клещи и кабельные ножницы, стрипперы, матричные опрессовщики – предназначены для очистки кабелей от изоляции, обжимания различных наконечников, гильз, коннекторов;
Тестеры, индикаторы напряжения, поиска скрытой проводки – помогают определять фазы, параметры сети, выявлять обрывы и т.п.;
Газовые монтажные пистолеты – они пришли на смену перфораторам, которыми приходилось долбить бетон во время монтажа гофр. Такой пистолет не только повышает скорость и качество монтажа, но и делает работу для мастеров и окружающих более комфортной – отсутствует передающийся по перекрытиям шум.
штроборез с пылесосом Это лишь малая часть инструментов для современного электромонтажа домов и других объектов, способствующих повышению качества результата и ускорению процесса.
