Как построить мангал из кирпича своими руками — пошаговая инструкция с фото
Жаровню необходимо делать, в точности выполняя следующие пункты:
На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса. Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять. Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.
Пришло время заливать опалубку жидким бетоном
Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон. Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида. После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала
Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой. Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида. После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.
Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.
Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см. Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей. Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.
После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно. Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку. Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным. Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.
Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил. Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.
Видео: строительство мангала из кирпича
https://youtube.com/watch?v=Uyw3LHjOyGo
Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.
Этап проектирования
Начало строительства – это создание проекта, на этом этапе нужно определить, каким хозяин видит кирпичный мангал. Можно спроектировать его таким образом, чтобы он использовался исключительно для приготовления шашлыков, однако если уж задумана такая стройка, то почему бы не создать такой комплекс, который был бы универсальным не только для приготовления мяса. Чертежи мангалов из кирпича можно брать готовые, а можно и создавать самостоятельно. Существует огромное количество различных готовых проектов таких комплексов, их можно просмотреть и выбрать для себя наиболее оптимальный вариант. Но и его впоследствии можно будет дополнить и изменить таким образом, чтобы хозяину было более практично его применять.
Во время создания самого проекта нужно будет определить место для строительства. Неплохо было бы строить его неподалеку от беседки или навеса, в котором планируются посиделки
Важно предварительно определить габаритные размеры такого комплекса, чтобы он с легкостью мог поместиться в том месте, где его планируется возводить. Стоит также сказать о том, что более практичным вариантом было бы размещение мангала рядом с водопроводом, поскольку каждый раз бегать за водой утомительно
Самым удобным вариантом было бы построить мангал прямо под навесом, дымоход в этом случае выводится, и вы получаете мангал очень схожий с русской печью. В таком случае вам не страшна нелетная погода, точнее не вам, а вашей конструкции, которая будет надежно защищена от неблагоприятных факторов окружающей среды.
Подготовка чертежей
На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.
Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.
Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:
- высота конструкции – не более 180 см;
- габариты постамента – до 80-90 см;
- уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
- внутренняя ширина печки – до 50 см.
Выбор кирпича и материалов отделки
Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения
Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:
- острота и ровность краев указывает на высокой качество огнеупорного кирпича;
- сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
- плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
- маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
- огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.
Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:
- ровная поверхность, без трещин и сколов указывает на качественность изделия;
- цвет — красно-оранжевый или соломенный с коричневыми точками;
- размеры — стандартные 250х120х65 мм;
- прочность — М-150 или М-125, металлический звук при ударе;
Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго. В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы
В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.
В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.
- выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
- выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
- выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.
Выбираем и готовим место для строительства
Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.
Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.
Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи
- нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
- нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.
Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.
Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю
После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю
Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.
Как построить навес над мангалом своими руками чертежи, пошагово с фото
Построить навес над мангалом под силу каждому. Рассмотрим пример возведения обычного двускатного навеса. Причем данная конструкция универсальна и подойдет как для беседки, так и для хозяйственных целей. При возведении навеса над мангалом нам надо просчитать наличие дымохода, мебели и других необходимых предметов. Именно от этого и зависит размер беседки. Например, нам необходимо обустроить зону отдыха 9 м в длину и 7,5 м в ширину. Крыша будет с двумя плоскостями размер каждой из них 5 м на 7,5 м. Исходя из этого вычисляем площадь кровли, и она равна 75 кв. м. Для такой крыши понадобится шесть столбов, можно использовать как деревянные, так и бетонные. Все зависит от климатических особенностей региона проживания. Если зимы очень снежные лучше выбрать бетонные опоры, при малоснежных зимах вполне достаточно деревянных. Переходим к непосредственной работе:
Устанавливаем опоры. Для этого в намеченных местах копаем ямы глубиной 80 см. Устанавливаем в них опалубку из специальных бумажных труб или гидроизоляции. Причем опалубка должна возвышаться над уровнем земли на 40 см. В бетон монтируем кронштейны с сечением 15 см. Когда бетон встанет можно крепить брус.
Выполняем обвязку. На получившихся стойках крепят балки обвязки. Для лучшей фиксации можно использовать болты. После этого из досок делаем раскосы и крепим их от стойки к несущей балке. Получается на каждой опоре по 4 раскоса на центральных опорах, и по 2 на крайних..
Установка стропил. Для этого из досок собираем треугольники, так называемые фермы. Все работы выполняют на земле, после чего конструкции поднимаются. На каждом треугольнике делаем три прожилины (по центру и ближе к углам). Это обеспечит прочность. Теперь поднимаем и закрепляем на балках с шагом 80 см.
Монтаж кровельного материала. Торцевую часть крыши закрываем фанерой, можно этого и не делать, На стропила сверху крепим листы ОСБ или фанеры. Поверх них закрепляем гидроизоляцию и укладываем профнастил или гибкую черепицу. Крыша над мангалом готова.
В данной статье рассказывается о видах мангалов и их постройке. Воспользовавшись представленной информацией, вы сможете подобрать наиболее подходящий проект мангала и воплотить его в жизнь. Удачной работы.
https://youtube.com/watch?v=6qvvoA_arGs
Определение оптимальных габаритов
Немаловажным условием является выбор размеров будущей конструкции. При желании можно добавить русскую печь, мойку, коптильню, рабочий стол. Перед началом рекомендуется начертить схематический чертеж, который поможет учесть малейшие детали, правильно рассчитать расходные материалы. Нарисовать проект можно самостоятельно от руки.
Стоит заранее предусмотреть отсек для золы, поддува воздуха, дымоход, место для хранения углей и дров. Уличный мангал хорошо оснастить навесом, чтобы уберечь очаг от намокания. Следует выбрать размер металлической решетки для приготовления, продумать, где будут храниться шампура.
При подборе габаритов строения нужно в первую очередь определиться с высотой шашлычницы. Чтобы процесс приготовления был максимально комфортным, мангал не должен быть выше кухонного стола. Длина обычно ненамного превышает размер печи (до 1 метра). Таких габаритов будет достаточно для размещения большого количества шампуров или решетки.
Строительство мангала с духовкой

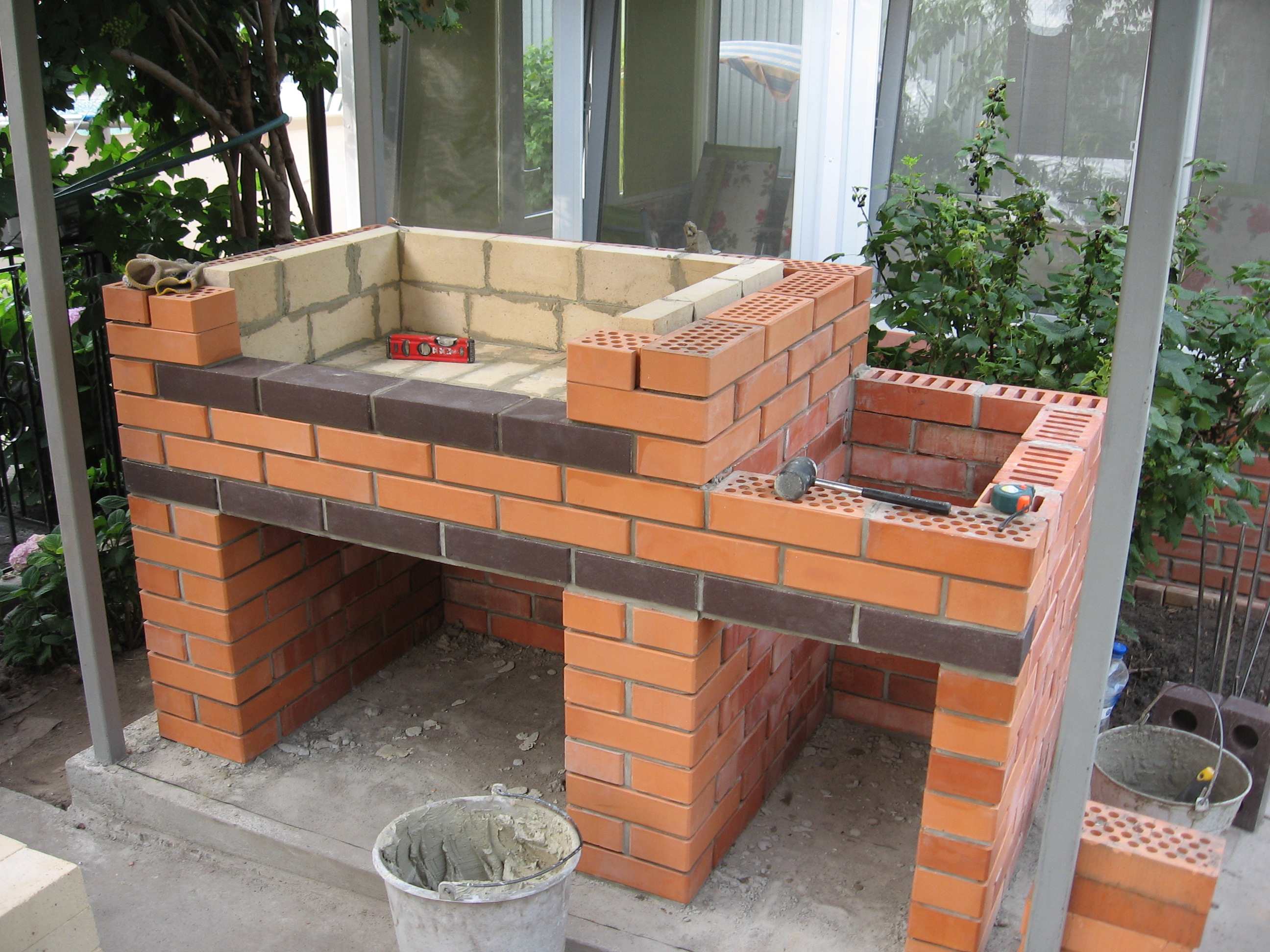

После получения плана строительства, либо выполнив его собственноручно, надо переходить к постройке кирпичного мангала с печкой. Постройку следует осуществлять с должной внимательностью и аккуратностью. Так как неправильное и некачественное возведение может испортить все строение, и будет стоить зря потраченных времени и денег.
При кладке кирпича помощь может сослужить деревянная рама, которую требуется установить в начале, для получения равномерных стен мангала. В растворе для кладки желательно использовать глину. Вместо глины можно использовать специальные сухие смеси. Металлический уголок использовать для перекрытия печных проемов. Если вы решили использовать для строительства старый кирпич, то не забудьте о предварительной очистке от засохшего старого цемента.
Очаг выкладывать из шамотного кирпича, из-за его огнеупорности. Стены и облицовка могут быть выполнены из обычного керамического кирпича. Раствор для мангала-печи делается из цемента, песка и глины. Для топки, изготавливаемой из шамотного кирпича, используется раствор без добавления цемента в пропорции: три части песка на одну часть глины. Кирпичи перед кладкой желательно вымачивать в воде. Это обеспечит более прочное сцепление.
Перед началом строительства тщательно рассчитать расположение кирпичной кладки и убедиться в достаточном количестве свободного места вокруг нее.
Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

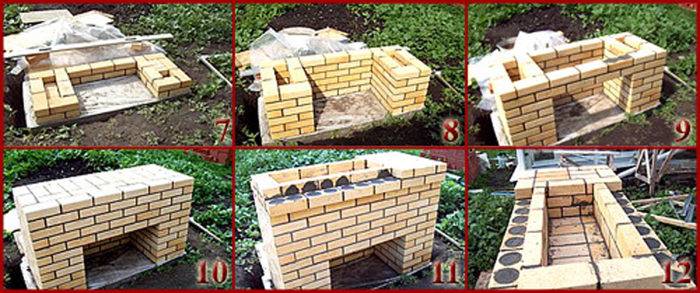

Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.
Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»
Как построить мангал своими руками из кирпича, пошагово с фото
Для начала поговорим о строительстве простого мангала из кирпича. Внешне он выглядит как небольшая печь. Его можно возвести своими силами, а для вашего удобства расскажем о всем процессе шаг за шагом. В самом начале работ выбираем место для будущего мангала. Это должна быть открытая площадка без густой растительности.В противном случае деревья будут страдать от жара. Когда место выбрано необходимо позаботиться об основании. Для этого расчищаем площадку и копаем яму глубиной 60 см и размерами 160 на 80 см. На дно насыпаем песок. Толщина слоя должна быть 10 см, и утрамбовываем его. После этого возводим опалубку по стенам ямы и устанавливаем обвязку из арматуры. Теперь заливаем все цементным раствором.
Теперь бетону надо схватиться. Причем его поверхность необходимо смачивать водой, чтобы предотвратить появление трещин. Когда плита готова опалубку убирают и делают гидроизоляцию основания из простой пленки. Приступают к кладке кирпича. Материал лучше всего выбирать огнестойкий. Первый ряд кладем 6 кирпичей вдоль длинной части основания. Затем делаем два уголка. Благодаря этому начальные ряды представляют собой букву «П» как показано на фото 7 и 8. Это опора мангала и ниша для дров. Теперь выкладываем следующие ряды. Десятый по счету ряд выкладывают кирпичи на всей плоскости мангала (фото 10). Покрываем водостойким лаком. Получилась площадка. Теперь надо сформировать место для жаровни. Для этого периметр обкладывают кирпичом, причем его край немного выступает наружу. После этого внутри получившейся рамки два ряда из кирпичей друг напротив друга, причем кирпичи ставим на узкий и длинный край. Все остальное пространство укладываем кирпичами плошмя (фото11,12) . Получается углубление. Таким образом выкладываем два ряда. Причем не забываем делать отверстия между кирпичами для циркуляции воздуха. После этого устанавливаем в полученное углубление жаровню.
Вот и все, мангал готов. При желании можно возвести стеночки по обеим сторонам и сделать навес. Теперь можно жарить шашлыки на самолично построенном мангале.
