Чертеж строительных козел. Монтаж своими руками
При проведении любых работ, связанных с ремонтом или обслуживанием дома, требуется подниматься на определённую высоту. Если вкрутить лампочку можно с помощью стула, а замазать маленькую трещину с помощью стремянки, то обширные работы требуют большей мобильности.
Для перемещения на высоте создаются строительные козлы, иначе называемые подмостками. Готовые конструкции есть в строительных магазинах, но цены идут на тысячи рублей. Их проще сделать самому, и это стоит в несколько раз дешевле.
Конструкция строительных козел
Прежде чем начать изготавливать строительные козлы своими руками, выбираем материалы для изготовления. Существуют три основных материала, из которых изготавливаются козлы:
- металл;
- дерево;
- деревянно-металлическая комбинация.
Так как металлические трудны в создании и достаточно затратные по материалам, рассмотрим деревянные козлы.
После выбора материала стоит понять условия их использования. Если это стационарные или редко передвигаемые подмостки, то стоит создавать одноразовый помост. Если же козлы планируется часто перемещать, выбираем складные козлы.

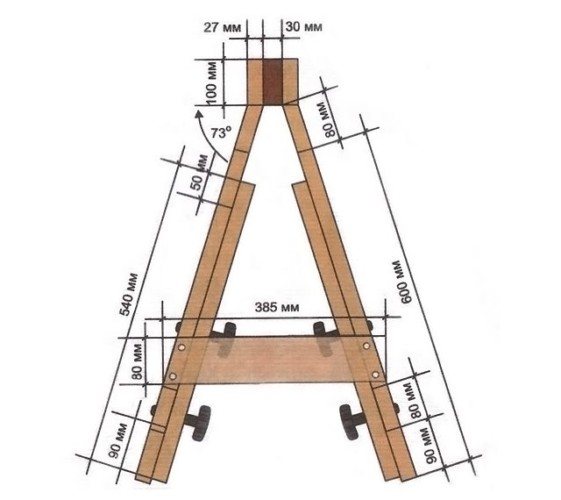

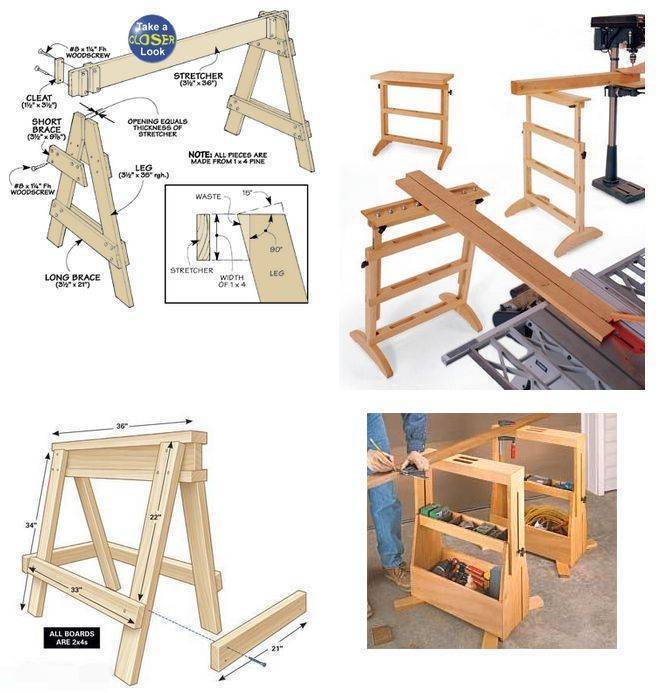

Прежде чем начать столярные работы, создаём чертёж и просчитываем требуемую высоту. Стандартной для комфортной работы взрослого мужчины является высота 80–90 см.
Для готового изделия высотой 85 см, нужны ножки длиной 95 см.
Длину нужно выбирать такой, чтобы при наложении сверху доски для строительной площадки, балка выступала минимум на 5–7 см с каждой стороны, а лучше взять с запасом.
Конструкция предельно проста, в открытом состоянии напоминает букву «А», и имеет возможность использоваться как на небольшую высоту, так и с помощью двух козел на полную высоту.
Подготовка
После создания чертежа надо решить, какой длины будет площадка, и какое количество козел придётся для неё изготовить. Козлы всегда создаются от двух и больше – если накладываемая доска длинная и может проломиться посередине.
Разборные строительные козлы из дерева
Преимущество перед обычной площадкой, разборных козлов в многоразовости использования и возможности быстро достать из места хранения и использовать. При обычной постройке подмостков, используются только доски, скреплённые гвоздями.

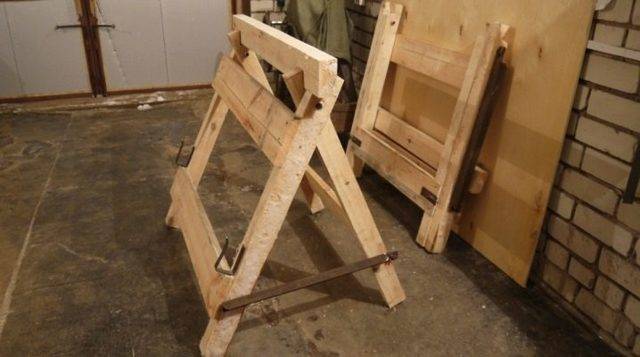

После окончания работ их затруднительно оставить на хранение в не разобранном виде. Чтобы такие подмостки не занимали много места, их приходится демонтировать, что трудно, если они сделаны качественно.
Разборные козлы не занимают много места, есть возможность перевозить и использовать для различных нужд, кроме прямого назначения. Чтобы создать козлы, нужны две опоры.
Для изготовления одной опоры понадобятся:
- четыре доски для ножек – 0,95 м;
- доска 0,9 м для верха;
- три перекладины по 0,85, 0,77, 0,7 м.
Столярные работы
Сборка козлов проводится в соответствии с рекомендуемой инструкцией.
На ножках сделайте разметку, срежьте с двух сторон лишнее дерево, под углом 800. Разрезы должны быть параллельны.
Используйте готовую ножку, как пример, и сделайте остальные.
Проверьте, чтобы концы верхней доски, которая будет держать на себе помост, были под углом в 900.
На досках будущих распорок, с одного конца отмерьте угол в 800, а с другого в 1000. Отрежьте.
Заготовки готовы, теперь прорезается место для верхней доски. Для этого сложите две готовые ножки в такое положение, которое они будут принимать в открытом виде, прочертите угол в 900, и отрежьте. По этой ножке прорезаются все остальные.

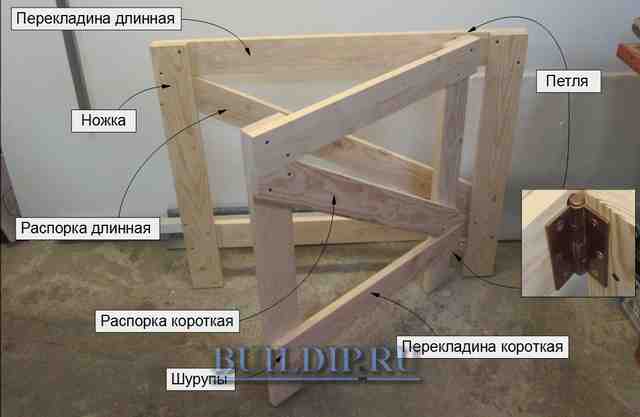

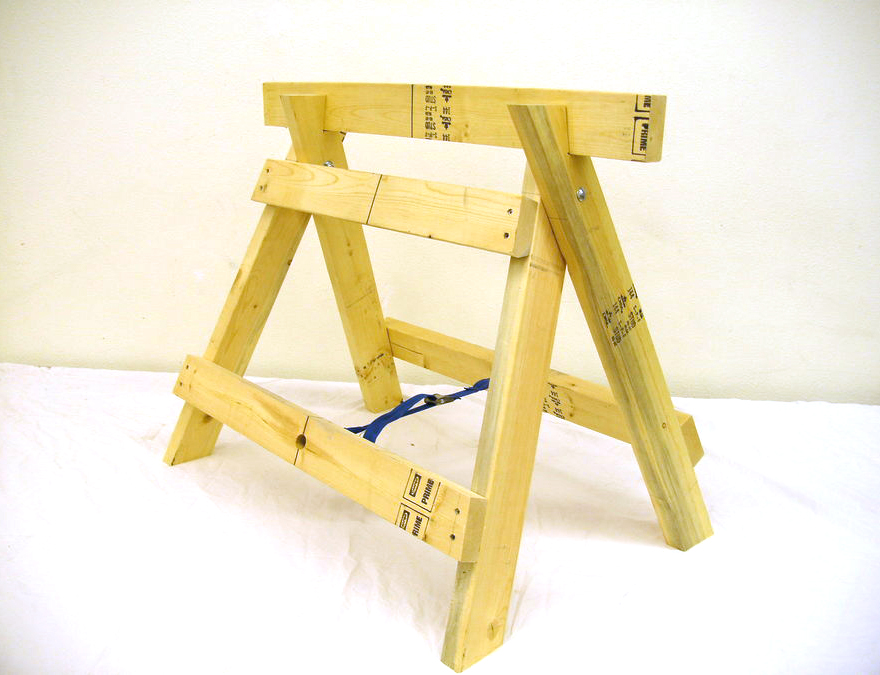

Ножки соединяются как ножницы, в них просверливается ось вращения, в которой не до конца закручиваются болты, позволяя ножкам открываться и закрываться.
Осталось только сделать распорки между готовыми ножками, две с широкой стороны, и одна с узкой. После чего на нижние распорки закрепите стяжной ремень.
Одна опора будущей строительной площадки готова, по такой же схеме собирается вторая.
Разборные козлы — лёгкий и недорогой способ создать строительную площадку, которая достаточно долговечна, мобильна, и способна выдерживать вес взрослого мужчины, а также строительных материалов.
Для данного материала использованы изображения с www.forumhouse.ru
Виды и узлы строительных лесов из металла
При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.
Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.
Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:
Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее. Принцип соединения штыревых лесов Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров). Хомутовые леса — быстрый монтаж/демонтаж Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны
При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин Клиновые. При общей схожести конструкции отличаются формой соединения
На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм. Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
Хранение и применение козлов
Воспользовавшись нашими рекомендациями, как сделать козел, вы создадите устойчивую конструкцию, и порезать на ней дрова будет одно удовольствие. Также можно посмотреть готовые эскизы, фото- и видеоматериалы в интернете.
Не менее важным является правильное применение козлов. Не стоит на неё нагружать слишком массивные и тяжелые бревна.

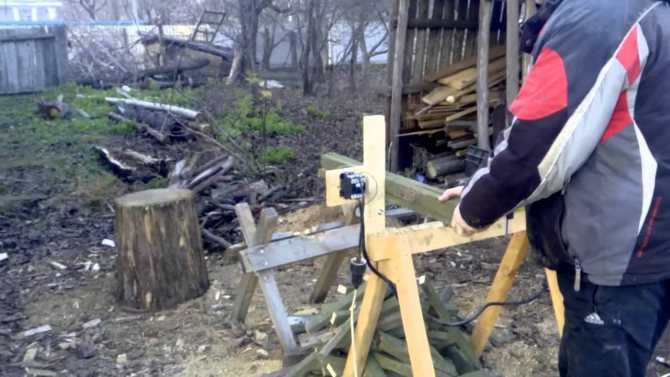

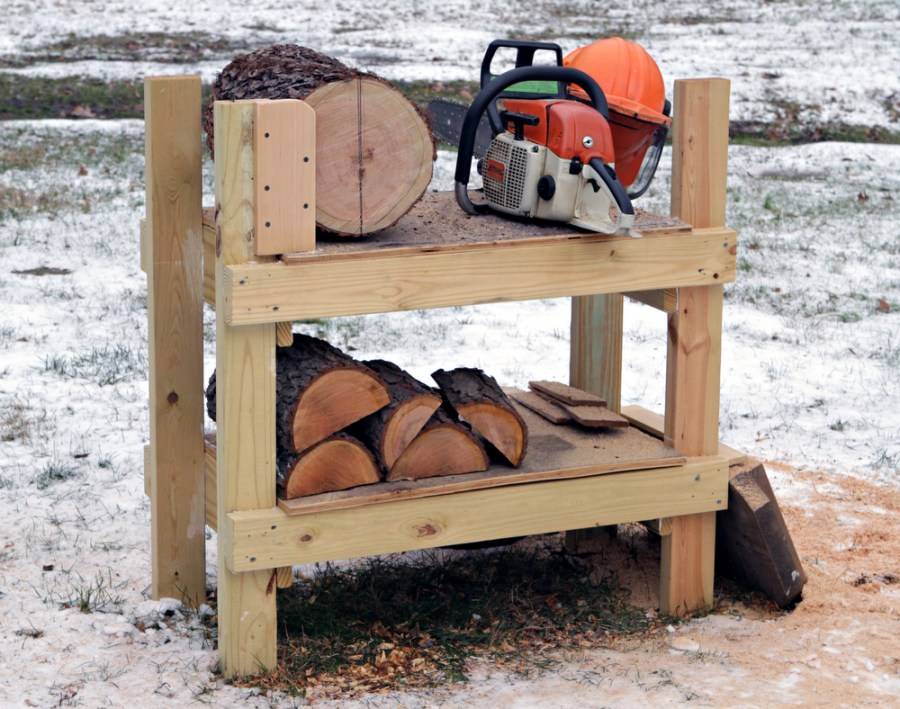

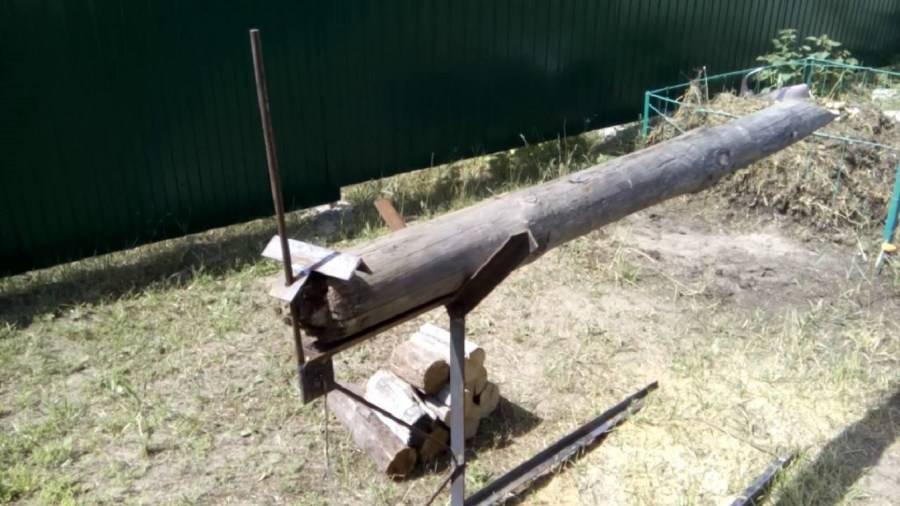

Складная конструкция козлов подходит для распила дров с применением ручной пилы или бензопилы. Это приспособление просто незаменимо в приусадебном хозяйстве для заготовки дров и печных поленьев, чтобы растопить печь, мангал или камин в доме.
Планировка и изготовление козел для работы с двуручными инструментами
Использование обычных козел под двуручную пилу или другого подобного инструмента может привести к опасным ситуациям, таким как опрокидывание станка. Это происходит из-за расшатывания станка за счёт попеременно сдвигающих движений во время распиливания бревна. Поэтому стоит побеспокоится о сборке более устойчивой и крепкой конструкции.
Так как к данному станку для распилки дров существуют особые требования к устойчивости, ширина нижней опоры стоек должна быть значительно шире верхней части. Хороший показатель прочности достигается за счёт дополнительной обвязки опорных крестовин конструкции при помощи деревянной стяжки.

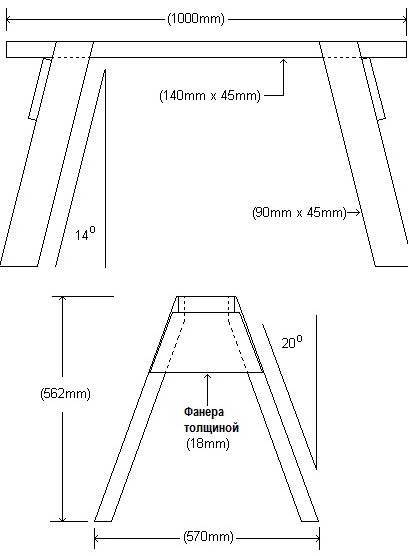

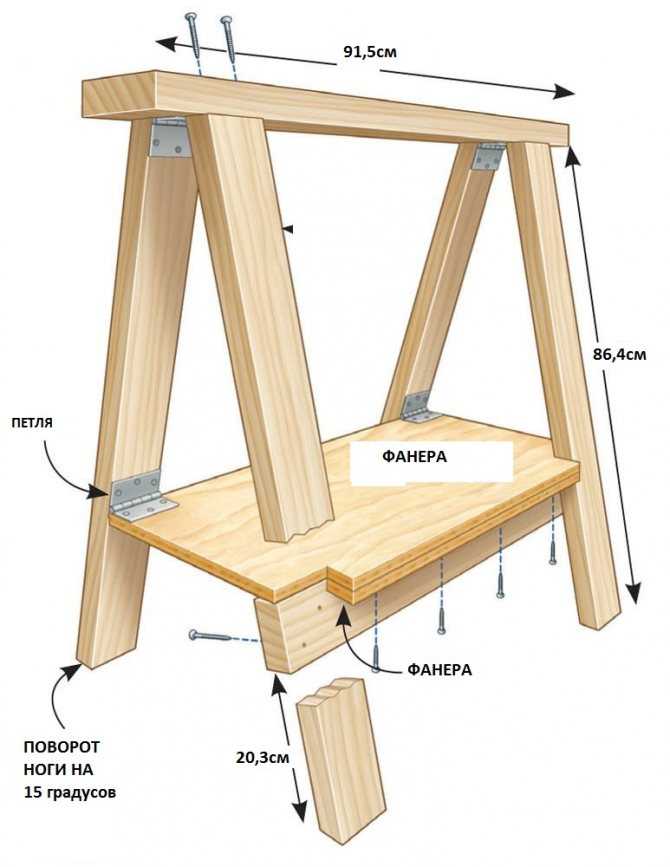

Чертеж с размерами для изготовления козлов
Для этого достаточно использовать обычную доску небольшой длины. Выполнив вышеуказанные советы, вы своими руками соорудите достаточно крепкий станок для распилки дров. Пропорции и размеры можно оставить неизменными.
Варианты конструкций
Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.
Подмости

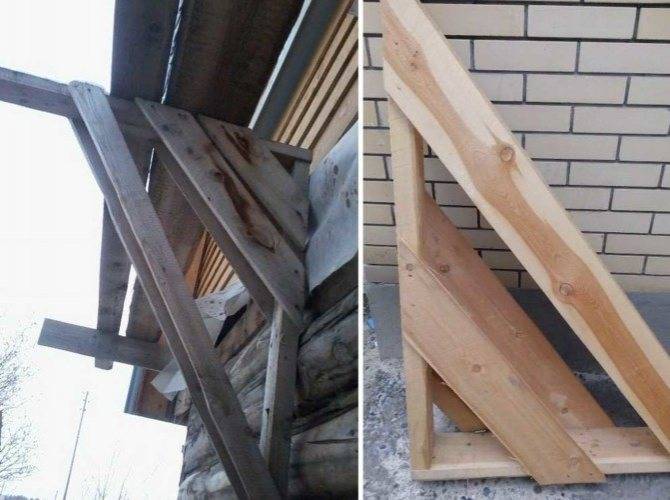

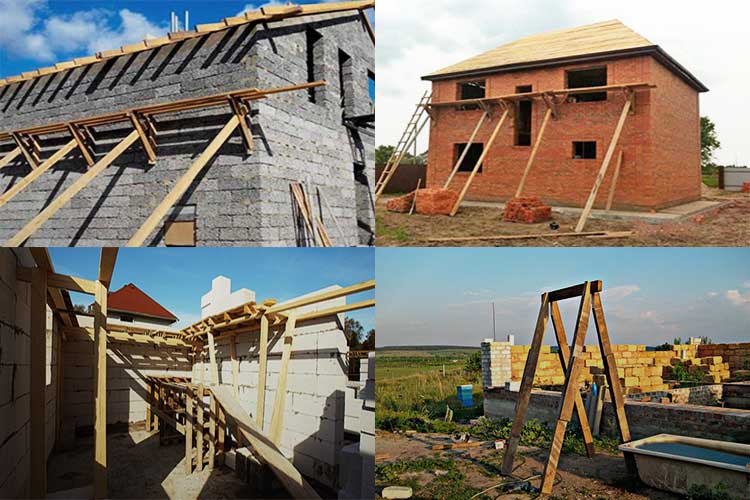

Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.
Расположение строительных подмостей различается:

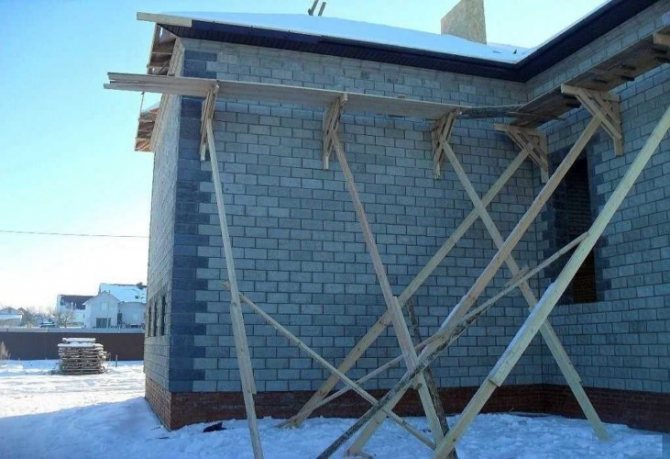

- в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;

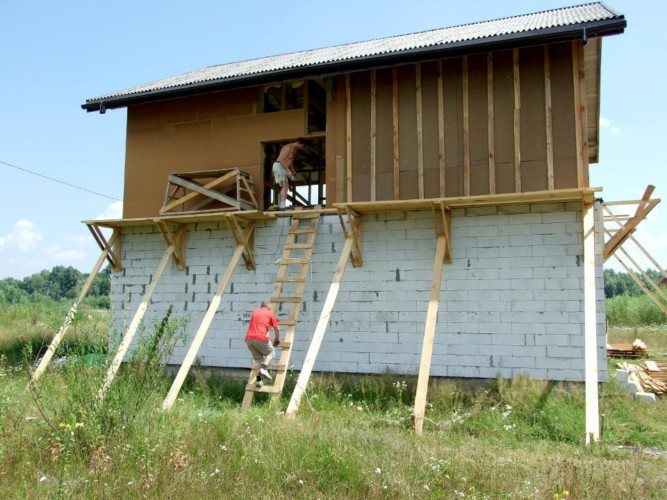

- в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.
Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.
Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.
Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.

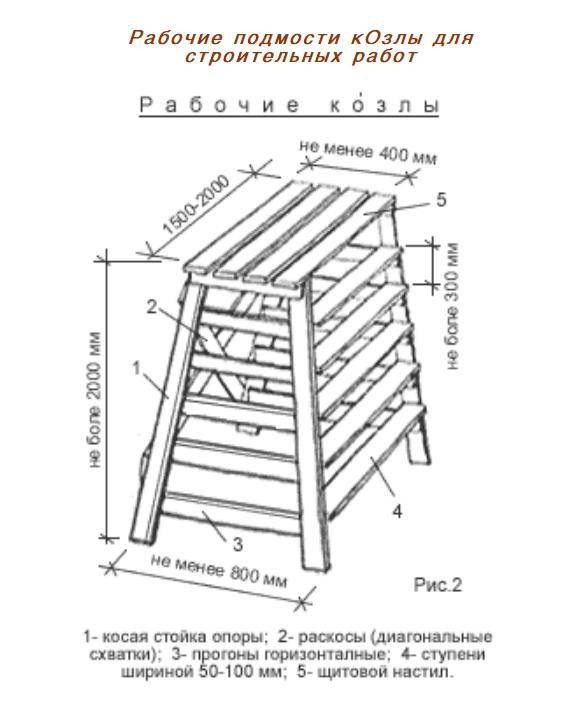

Строительные козлы
Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.
Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.
Варианты конструкций
Своими руками можно сделать строительные деревянные леса разных типов, выбор конкретного варианта зависит от специфики предстоящих работ.
Подмости
Если планируется отделка дома легкими материалами, то вполне достаточно подмостей, для изготовления которых требуется меньше материала и времени. Известны два вида приставных конструкций, схема каждого напоминает букву Г.
Расположение строительных подмостей различается:
- в одном случае на стену упирается короткая горизонтальная часть буквы Г, а ее вертикальная часть слегка утапливается под рабочей нагрузкой в землю;
- в подмостях второго вида в стену упирается вертикальная часть буквы Г. Весь вес концентрируется на упорных элементах, верхняя часть которых загоняется в угол – место стыка двух основных брусков.
Конструкцию часто называют армянскими лесами, причем вертикальная часть в них может быть укорочена, тогда подмости приобретают вид треугольника, в основание которых упирается доска. На ней концентрируется вся нагрузка.
Несмотря на то, что подмости кажутся не очень надежными, на практике многократно доказана их прочность и удобство использования. Располагаться треугольные подмости должны через каждый метр, при наличии возможностей их прибивают к стене, если таковой нет, то фиксируют упорами. Для подстраховки место погружения упорных брусков в землю дополнительно оббивают клиньями.
Для уверенности, что подмости не сместятся вбок по стене, упоры дополнительно сшивают брусками, что увеличивает жесткость конструкции. Все упорные бруски, доски должны иметь толщину не менее 50 мм, на настил кладут доски также с толщиной не менее 50 мм. Горизонтальную поверхность прибивают гвоздями или закрепляют саморезами, иначе передвигаться по ним опасно.
Строительные козлы
Деревянные строительные леса с таким интересным названием известны всем, потому что ими часто пользуются как на стройках, так и при капитальном ремонте квартир. Удобство строительных козлов заключается в том, что они не опираются на стену, позволяют проводить обшивку сайдингом, многими другими облицовочными материалами.
Стоя на верхней части строительного козла, можно крепить как верхнюю, так и нижнюю часть панелей, затем перенести конструкцию и продолжить работу на соседнем участке стены. Между стойками таких деревянных лесов набивают поперечины, они укрепляют конструкцию, одновременно выполняют функцию лестницы. Стойки с одной стороны можно закрепить строго вертикально, что позволит поставить переносные леса близко к стене.
Строительные козлы, что это
Этимология термина козлы достоверно не известна, тем не менее, некоторые предположения сделать можно. Не конем же назвали подставку, позволяющую проводить строительные работы на небольшой высоте. Да и с кучерскими козлами эта штуковина имеет очень мало общего, поэтому оставим это этимологическое исследование для специалистов в области парнокопытных и филологов. Нас же интересует, как сделать строительные козлы своими руками. Или подмостки, если кому режет ухо ударение на первый слог.
Строительные козлы — практичное и многофункциональное решение, которое позволяет не просто находиться на определенной высоте, но и иметь свободу перемещения по уровню, заданному высотой опор козлов. И здесь козлы вне конкуренции. По материалам изготовления козлы могут быть:
- деревянные строительные козлы;
- металлические строительные козлы;
- козлы комбинированные.
Рассмотрим вариант деревянный, поскольку он самый малозатратный как по материалам, так и по времени.
Козлы для работы с ручной пилой
Чаще всего для заготовки древесины используют обычную пилу, это позволяет распиливать чурки небольшого размера. Козлы для таких целей могут иметь стандартные габариты. Для сборки такой конструкции понадобятся следующие материалы:
- Брус сечением 100 на 100 мм. Такой толщины древесины хватит для создания устойчивой конструкции. Длину материала берут от 1 до 1.5 метров.
- Брус для ножек меньшего диаметра. Для опор подойдет материал от 50 на 50 м в разрезе и метр длиной. Всего ножек у козел будет 4.
- Материал для крестовин. «Рога» конструкции делают из бруса 10 на 10 см. Некоторые конструкции нуждаются в усиленных ножках. Для них используют брус сечением 30 на 30 мм и более. Для устойчивости понадобится 4 опоры, но можно оставить всего две.
- Крепежи. Лучше всего для соединения деталей использовать саморезы. Диаметр шляпки берут в 45 мм, а длину в 100 мм. Для всего изделия потребуется около 40 крепежей.
- Покрытие. Чтобы брус долгое время оставался целым, его необходимо пропитать лаком или другим защитным составом.
Материал потребуется для домовладельцев, у которых нет стройматериала на участке. Те, у кого остались обрезки бруса или труб от других работ, могут использовать их в сборке козел.
Для создания конструкции потребуется следующий набор инструментов:
- ножовка для распила бруса;
- уголок для выравнивания частей конструкции;
- карандаш для нанесения разметки;
- молоток или шуруповерт;
- рулетка;
- финишное покрытие и кисточка.
Когда материал закуплен можно начинать сборку. Каркас козел изготавливают, начиная с обработки древесины. Для этого при помощи рулетки и карандаша делают разметку мест распила. Их нужно сделать по 6 с каждой стороны. Всех пазов для соединения ножек и крестовин получится 12. При сечении бруса 100 мм глубину паза делают в 25 мм, этого хватит для прочного крепления. При распиле пазов следите за тем, чтобы они были на пару миллиметров меньше ножек. После разметки и проделывания пазов все детали собирают в единую конструкцию.
После сборки устанавливают усилители крепежей, они усиливают прочность конструкции и делают работу более безопасной. Для этого отпиливают низ у каждой ножки так, чтоб хватило места для установки нового крепления. После сборки изделия его обрабатывают защитным составом. Для этого используют лак или морилку. Когда конструкция высохнет – ее можно эксплуатировать.
Особенности складных козел
Козлы, используемые в строительстве — это приспособления, которые помогают людям выполнять ряд работ на некоторой высоте (как правило, превышающей рост человека). Например, они дадут возможность выполнить малярные работы, поклеить обои, продолжить кирпичную кладку и так далее. Также эти приспособления успешно применяются для распила дерева, позволяют быстро организовать верстак или рабочий стол в нужном месте на участке и выполняют еще немало полезных функций.

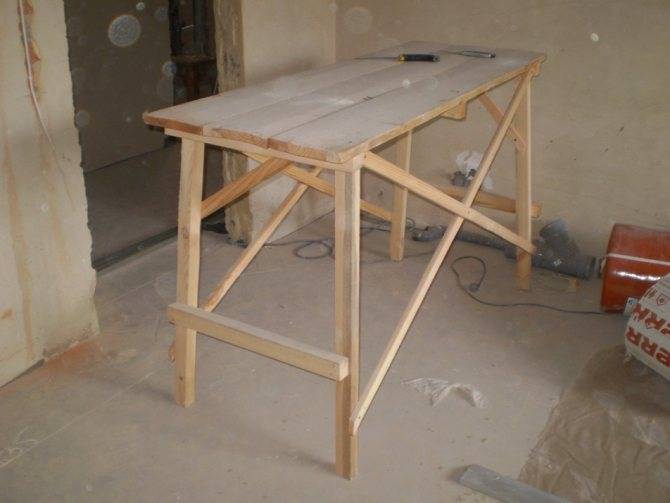

Деревянные козлы для внутренних работ
Традиционно козлы представляют собой опору, на которой может быть обустроена горизонтальная площадка, используемая в качестве стола или опоры для ног — на нее можно вставать, чтобы забраться повыше. Также в некоторых случаях в зависимости от вида приспособления козлы могут иметь ограждения. Эти приспособления бывают:
- стационарными;
- передвижными.
Также выделяются еще два варианта козел.
- Цельные — обычные, которые отличаются надежностью, но их нельзя сложить, чтобы убрать на хранение. Ноги у них соединены деревянным настилом, выполняющим роль рабочей площадки. В обязательном порядке имеются и перемычки, повышающие надежность и устойчивость изделия.
- Складные, которые легко сложить и перенести/убрать. Они менее устойчивы, но более функциональны. Деревянный настил-площадку легко демонтировать, а ноги можно складывать и убирать на хранение.
Складные козлы В этой статье говорим именно о складных козлах. Их основные преимущества:
- высокая мобильность;
- небольшие размеры;
- простота перевозки даже в легковом автомобиле;
- возможность регулировки длины рабочей площадки (ширина же определяется шириной ног-опор);
- универсальность (приспособить их можно подо что угодно);
- возможность убрать на хранение — даже в небольшом пространстве они не займут много места.
Главный недостаток таких козел — чуть более сложная конструкция, чем у стационарных, а также не такая высокая устойчивость
Важно перед началом работы убедиться, что козлы хорошо стоят, прежде чем забираться на них!. Металлические складные козлы. Металлические складные козлы

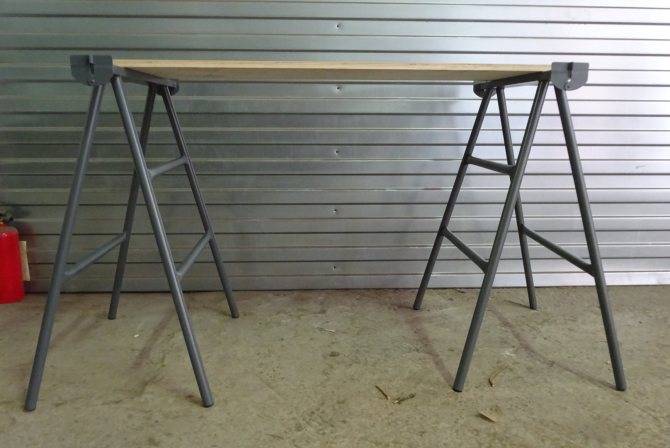

Металлические складные козлы
Основные требования к помещению
Содержание коз — дело несложное, потому что эти животные достаточно неприхотливы. Они могут жить по соседству с другим скотом и отлично уживаются рядом с птицей.
В тёплых климатических регионах в весенне-осеннее время козы вообще не нуждаются в сарае, достаточным условием содержания будет навес в защищённом от сквозняка месте. На зиму их нужно перевести в более капитальное строение, где минимальная температура не опускается ниже 8 градусов тепла.
Строить сарай для коз отдельно или выделить им закуток в общем помещении — дело хозяйское. Экономически выгодно, когда вся скотина находится в одном корпусе, разделённом крепкими перегородками. Но всё же, если есть такая возможность желательно построить самостоятельный козлятник.
Его размер определяется исходя из планируемого количества особей. В идеале каждое взрослое животное должно иметь своё место. Это может быть клетка или загон.
Допускается совместное содержание взрослых коз. В сарае необходимо предусмотреть отдельное содержание котных самок, козлов и молодняка. Это условие предотвратит конкуренцию, конфликтность, даст возможность планировать размножение животных и убережет козлят от негатива старшего поколения коз.
Козы адаптируются и к жаркой погоде, и к холодам, но не переносят сырости, поэтому помещения сарая должны быть сухими и достаточно тёплыми. При правильном строительстве козлятник не требует установки системы отопления, потому что животные сами нагревают воздух до 8-10 тепла. Кроме этого, предусмотрите попадание внутрь солнечного света, проведите электричество и продумайте систему вентиляции.
К сараю рекомендуется пристроить загон для выгула животных при условии температурного режима на улице от 12 градусов тепла и выше. Кормить коз можно в нём же.
