Как уложить пол каркасного дома черновой, утепленный своими руками: Обзор в разрезе и пошаговая инструкция

Инфракрасный пол: что это такое?

Инфракрасный тёплый пол – это новинка на рынке систем электрообогрева. Представляет собой нагревательную плёнку, состоящую из карбоновых полос. Может укладываться под линолеум, ламинат, ковролин, паркетную доску. Такие полы более функциональны и экономичны, нежели их аналоги.

Пленочный пол обеспечивает большую площадь теплоотдачи. КПД его работы составляет 92% и более. Благодаря этому ИК-пленка прогревает полы намного быстрее и более равномерно.

Нагревательный элемент в такой системе имеет плоское сечение, его толщина минимальна. За счет этого электромагнитное излучение мизерное. Поэтому ИК-пленка не нуждается в защитных экранах. Хотя при желании их можно установить и подключить к ним заземление.

Пошаговая инструкция по самостоятельной теплоизоляции пола

• В первую очередь, приступают к монтажу чернового пола. С этой целю на лаги набиваются деревянные брусья, являющие собой основание. Затем происходит монтаж деревянного настила из досок. Все деревянные элементы в обязательном порядке должны быть пропитаны антибактериальной жидкостью.
• Если утеплителем будет служить пеноплекс или пенопласт, можно обустроить сетчатый черновой пол. Сетка должна иметь значительный запас прочности для того, чтобы масса утеплителя ее не повредила.

Внимание! Если в дальнейшем планируется обустройство подогреваемого пола из бетона, в конструкции лучше предусмотреть наличие перемычек, идущих поперек

• Следующий этап — защита материала ростверка от проникновения влаги. С этой целью укладывается гидроизоляционный материал — это может быть пленка из полиэтилена или мембранного материала, либо рубероид. Его нужно расположить таким образом, чтобы образовать нахлесты без щелей. Между брусьями лаг материал должен свободно провисать, без натяжения. Стыки нужно обязательно герметизировать строительным скотчем. Поверх гидроизоляции настилается утепляющий слой, который должен быть обустроен таким образом, чтобы избежать образования зазоров между фрагментами утеплителя.
• На уложенный теплоизоляционный материал настилается очередной пленочный слой. На этот раз он будет играть роль защиты от пара, а также воды и капель конденсата, которые неизбежно будут поступать со стороны жилых помещений здания. Укладывают ее также внахлест. Фиксацию можно произвести при помощи скоб строительного степлера.
• Когда «пирог» утепления полностью уложен, можно начинать монтаж чистовых полов. Можно использовать фанерные листы, половые доски или же ДСП.

К одним из недорогих материалов можно отнести сосну. Осина и дуб будут стоить несколько дороже. Доски из данных пород дерева отличаются длительным сроком службы, они надежные и крепкие

При покупке нужно обратить особое внимание на показатель влажности древесины, он не должен превышать 20%. В противном случае облицовка пола начнет покрываться трещинами по мере ее усыхания. В декоративных целях, а также для более эффективного удержания тепла, пол можно отделать утепленным линолеумом, ковролином или обустроить подложку из пробки, а поверх нее настелить ламинат

В санузлах для оформления полов используют плитку

В декоративных целях, а также для более эффективного удержания тепла, пол можно отделать утепленным линолеумом, ковролином или обустроить подложку из пробки, а поверх нее настелить ламинат. В санузлах для оформления полов используют плитку.

Создание основания и установка лаг

Шаг 1. Первым делом необходимо создать основу-фундамент. В данном случае дом будет возводиться на столбчатом фундаменте. Для начала участок земли размечается в соответствии с проектом. В определенных точках необходимо произвести бурение небольших скважин для установки столбов фундамента. Диаметр отверстий – 20 см, глубина – около 1 м.

Бурение скважин для столбов

Шаг 2. После этого в каждую подготовленную лунку нужно установить трубы из асбестоцемента длиной 1,3 м и диаметром 10 см. Шаг между соседними элементами не должен превышать 2 м. Но обычно придерживаться рекомендуется шага 80-100 см.

Установка труб из асбестоцемента

Шаг 3. Вокруг столбов лунки нужно засыпать песком, который после этого требуется тщательно утрамбовать и пролить водой, чтобы он сидел как можно плотнее. Далее в каждую асбестоцементную трубу заливается свежая строительная смесь (цемент – 1 ч, вода и щебенка – 5 ч, песок – 4 ч). Также после заливки в каждую трубу нужно установить пластины, на которых потом будут фиксироваться лаги.

В трубы заливается строительная смесь

Трубы готовы к дальнейшим работам

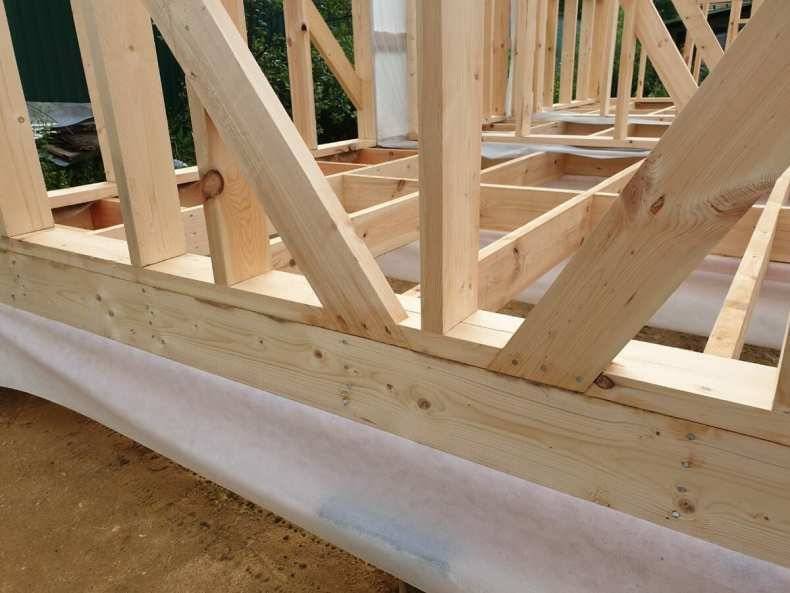

Шаг 4. После этого начинается создание нижней обвязки. Доски, используемые для ее воплощения и имеющие параметры 5х15 см, устанавливаются ребром. Доски внутренние соединяются друг с другом в углах будущего дома шурупами.

Создание нижней обвязки

Шаг 5. Далее к доскам изнутри фиксируются доски срединной части, а затем – и внешние. Притом используются для крепления все те же шурупы. При помощи рубанка нужно обстрогать верхнюю часть досок. Они должны быть ровными, что можно проверить при помощи уровня. Остается изготовить лишь пазы, куда будут устанавливаться лаги. Для последних можно использовать брус 5х10 см или 5х15 см. Они также фиксируются при помощи абсолютно любого крепежного материала.

Лаги будут укладываться в специальная пазы

Шаг 6. Лаги требуется укладывать по линиям столбчатого фундамента, ровно и аккуратно, и фиксировать на обвязке.

Устанавливаются лаги

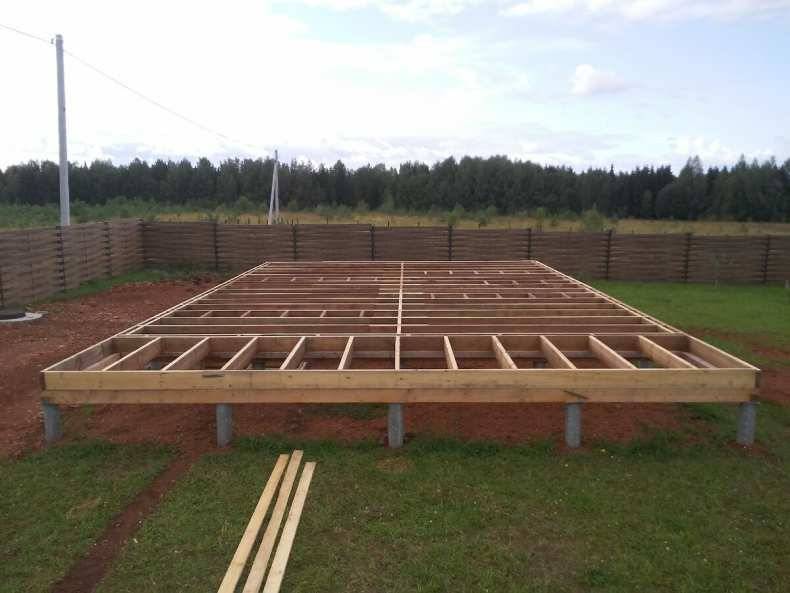

Шаг 7. Должен получиться примерно такой же каркас, как на фотографии. После этого к лагам прикрепляются рейки 3х3 см. Для фиксации также может быть использован любой материал. Эти рейки понадобятся для того, чтобы выполнять функцию некой опоры для краев досок пола. Также между лагами лучше сделать перемычки. Они укрепят конструкцию и дадут возможность лучше фиксировать доски конструкции. Шаг между перемычками должен составлять примерно 1,25 м.

Пример готового каркаса

Шаг между перемычками должен составлять примерно 1,25 м

Укладка напольного покрытия по лагам на грунтовке

Работу по обустройству пола по данной технологии в деревянных строениях начинают с расчетов, чтобы определить величину шага между опорными элементами и лагами. Данный параметр напрямую зависит от толщины брусков. Чем она значительнее, тем расстояние между лагами больше.

Далее:

• поскольку для строительства основы конструкции задействуют столбики для фундамента, их нужно вкопать в грунт;
• потом между землей и бетонной основой прокладывают гидроизоляционный слой с применением рубероида и деревянной прокладки, обработанной пропиткой;
• сверху столбиков для фундамента помещают столбики из кирпичей. Как правило, высота подпола составляет приблизительно 20 сантиметров;
• в пространство между столбами помещают слой утеплителя, например, выбирают керамзит;
• после укладки теплоизоляционного слоя следует выполнить антисептическую пропитку. Ею можно обработать изнаночную поверхность досок, из которых делают черновой вариант покрытия на пол.

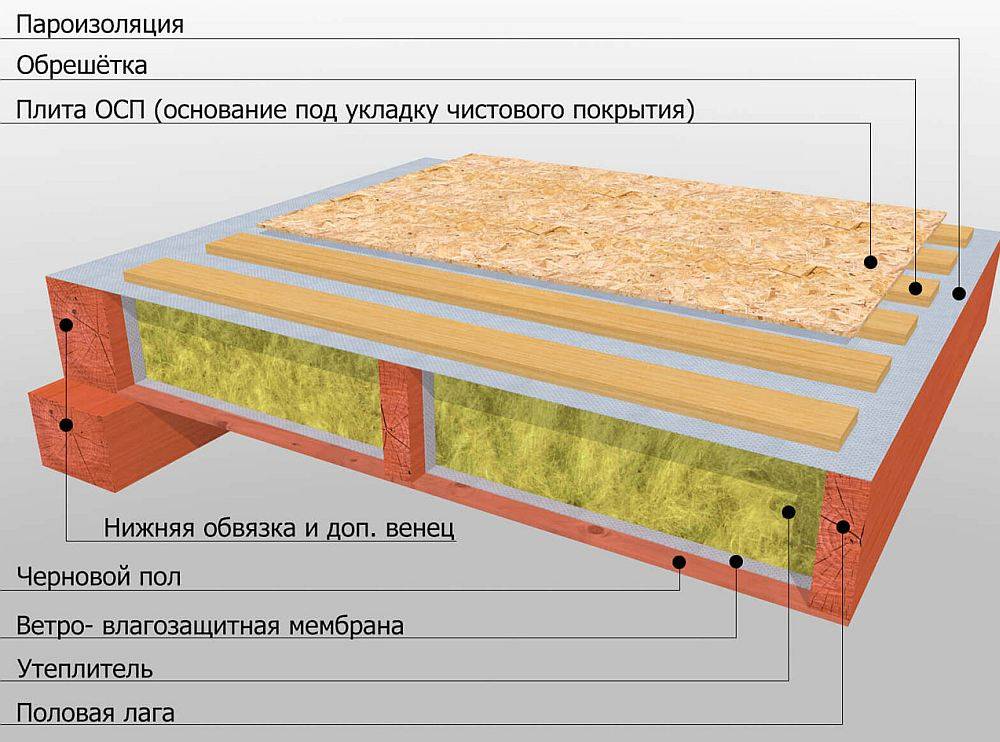

Пирог пола первого этажа в каркасном доме

Свайный фундамент

Укладка пола в домах на свайном фундаменте имеет специфическую особенность –множество расположенных в одной плоскости опор, что позволяет уложить на них лаги и сформировать черный пол.

Если промежутки между сваями велики, то перед установкой лаг перпендикулярно к опорам я монтирую брусья, на которые укладываю лаги с заранее рассчитанными интервалами.

Далее пирог пола каркасного дома на винтовых сваях устраивается в следующей последовательности:

1. Монтаж опорного бруска по нижнему контуру лаг и несущего настила из досок 25 мм водостойкого ДСП или ОСП.

2. Укладка гидроизоляционной пленки. Полотна ложатся внахлест примерно в 15 см с обязательной проклейкой скотчем. Полосы укладываются на лаги с охватом их боковых сторон, опускаются на настил. Так образуется влагонепроницаемое покрытие, позволяющее максимально продлить срок службы настила и опор.

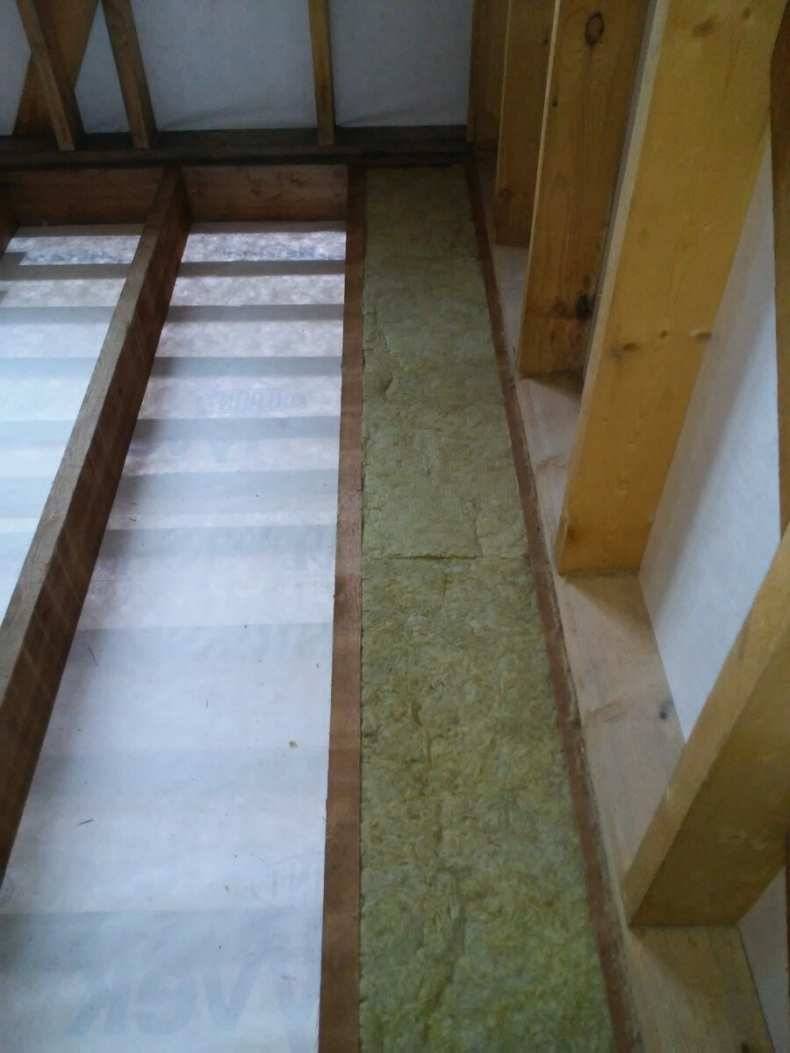

3. Затем между лагами до их верхних плоскостей я размещаю утеплитель. Насыпные материалы (шлакобетон, керамзит и т.д.) засыпаю и выравниваю. Минеральную вату или пенополистирол нарезаю с таким расчетом, чтобы части вплотную размещались в пространстве между лагами. Стыки и имеющиеся щели наполняю монтажной пеной и дополнительно проклеиваю полоской скотча, не допуская зазоров, через которые может циркулировать воздух.

4. На теплоизолятор помещаю пароизоляционную мембрану. На ней по граням лаг закрепляю бруски, создающие воздушный зазор между лагами и пароизоляционным слоем.

5. Монтирую настил чернового пола.

Ленточный фундамент

При использовании ленточного фундамента под несущими стенами находится сплошное бетонное основание. Сетка опор отсутствует, лаги закрепляются только по краям и провисают по всей длине.

При значительной величине пролетов необходима установка дополнительных опор во избежание чрезмерного прогиба лаг (он не должен превышать 1/200 часть длины). В таком случае первичный ряд брусьев я не укладываю, а увеличиваю толщину лаг или использую сдвоенные балки.

Пирог пола каркасного дома на ленточном фундаменте создается в такой последовательности:

• Устанавливаю опорные рейки и монтирую нижний настил.
• Укладываю гидроизоляцию.
• Монтирую теплоизолятор.
• Устанавливаю верхний слой пароизоляционного материала, закрепляю рейки контробрешетки.

Монтирую настил чернового пола.

Монолитный (плитный) фундамент

Основание такого типа представляет собой прочную бетонную плиту, одновременно выполняющую функции перекрытия первого этажа.

Пирог пола первого этажа в каркасном доме на монолитном фундаменте я устраиваю в таком порядке:

• На плиту наношу гидроизоляционный слой – рубероид, толь, иные рулонные материалы или заливаю расплавленным битумом.
• Монтирую лаги.
• В пространство между лагами укладываю (или засыпаю) утеплитель.
• Размещаю верхний пароизоляционный слой.

Монтирую настил чернового пола.

Независимо от типа фундамента в местах размещения тяжелой бытовой техники и оборудования (насосов, бойлера и т.п.), перегородок или лестниц требуется выполнить усиление пола. На площадке под камином или печью укладывается базальтовая стекловата либо иной негорючий утеплитель, а под чистовым полом – асбестоцементный лист.

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил

Отопление каркасного дома электрическими теплыми полами

Еще один, набирающий популярность вид отопления каркасного дома – это отопление теплыми полами. В данном случае электрическими.

Это тоже достаточно эффективный способ отопления, поскольку источником тепла в данном случае будет не какой-то локальный прибор, а практически вся поверхность пола – т.е. тепло в комнатах будет распределяться достаточно равномерно и более-менее эффективно.

Тем не менее, в данном случае, все равно будет иметь место небольшой перегрев воздуха на уровне пола и недогрев под потолком – пока нагретый полом воздух естественным путем дойдет до потолка, он слегка остынет. Хотя ходить по такому полу можно будет босиком даже зимой, да и дети, играя на полу, не простудятся.

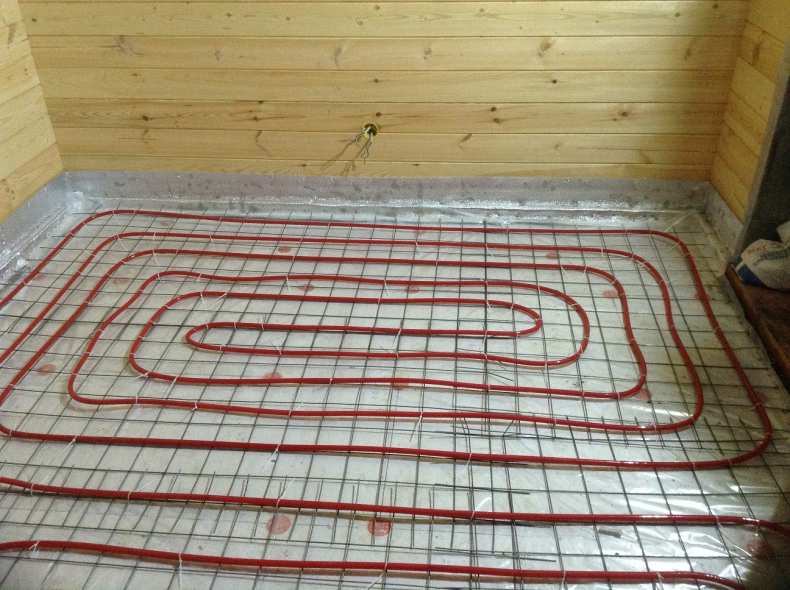

Электрические теплые полы обычно имеют регуляторы температуры и достаточно безопасны, хотя потоп в каркасном доме с теплыми полами лучше все-таки не устраивать.

Однако, если вы хотите использовать электрические теплые полы для отопления каркасного дома, нужно принимать во внимание несколько моментов. Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами

Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами

Во-первых, это все-таки отопление электричеством, а значит, как и при любом отоплении электричеством, затраты на используемую электроэнергию будут весьма высоки, хотя и ниже, чем при отоплении например электроконвекторами.

Во—вторых, Любой теплый пол, хоть электрический, хоть водяной, будет в первую очередь греть именно пол. Это не очень существенно на втором этаже, но достаточно существенно на первом – хорошо прогретый пол первого этажа, особенно если он снизу бетонный, будет и хорошо излучать тепло на улицу – т.е. у такого дома будут несколько выше теплопотери, а значит, и затраты на отопление повысятся, так как потребуется большая мощность нагревателей. Впрочем это справедливо и для водяного отопления с радиаторами под окном – радиаторы в первую очередь греют стены, повышая перепад температуры между нагретой стеной и холодным зимним воздухом – а значит и повышая теплопотери таких стен.

В-третьих, ученые сейчас проверяю гипотезы о том, что над электрическим теплым полом воздух ионизируется, а значит и притягивает пыль. С пылью конечно бороться просто – надо чаще пылесосить. С ионизированным воздухом сложнее – если отрицательная ионизация в небольших дозах полезна (воздух становится как после грозы), то о положительной ионизации такого сказать нельзя. Да и любые ионизиторы врачи рекомендуют включать на короткие периоды времени, не больше получаса…часа, а отнюдь не постоянно (как будет работать электрический теплый пол в системе отопления каркасного дома, по крайней мере, зимой). Впрочем, вопрос с ионизацией теплых полов пока еще все-таки недостаточно ясен. Соль ведь в свое время тоже объявляли вредной. Или мясо и масло. Особенно когда они были в дефиците во времена СССР.

И наконец, последнее – электрический теплый пол способен обеспечить ваш каркасный дом только теплом. Если же вы хотите еще и оптимальную влажность, свежий и чистый воздух или кондиционирование – в дополнение к теплому полу потребуется еще много другого оборудования.

Ориентировочная стоимость оборудования каркасного дома инфракрасными пленочными теплыми полами для отопления под ключ – от 1 200…1 500 руб/кв.м.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Полиуретановая пена

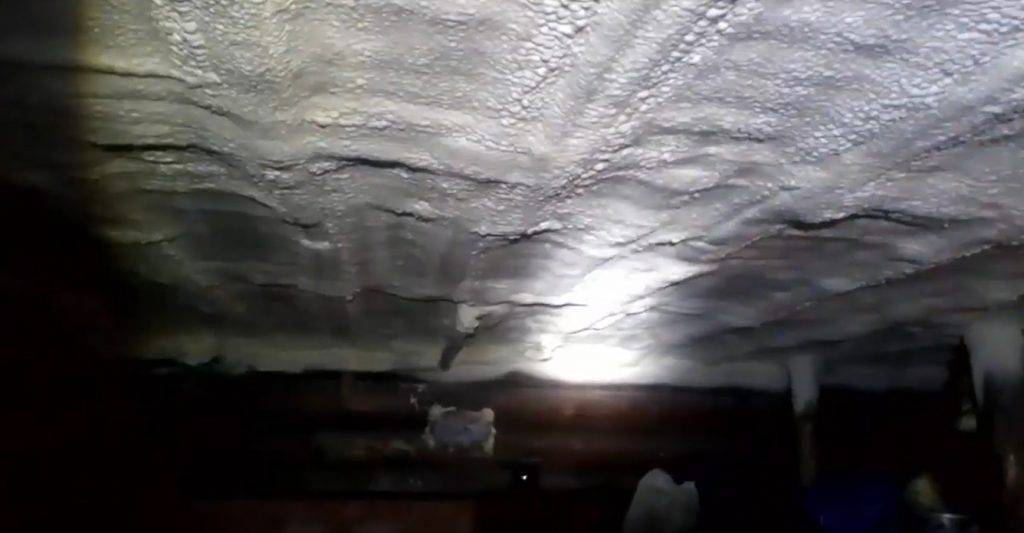

Полиуретановая пена обладает низкой теплопроводностью. Она обеспечивает высокий уровень теплоизоляции.

Вещества, входящие в ее состав, взаимодействуя с влажным воздухом, расширяются. Увеличиваясь в объеме, пена образует монолитную поверхность, которая закрывает все щели и зазоры, предупреждая образование мостиков холода. Она обладает отличной адгезией, поэтому накладывается на любой материал.

В ней не заводятся патогенные микроорганизмы. Эксплуатируется пенополиуретановая пена в широком температурном диапазоне от -50 до + 140 градусов. Устойчива к механическим воздействиям. Не изменяет своей структуры под влиянием химических веществ. Обладает высокими звукоизоляционными качествами. Показатель влагопоглощения низкий. Срок службы не менее 35 лет.

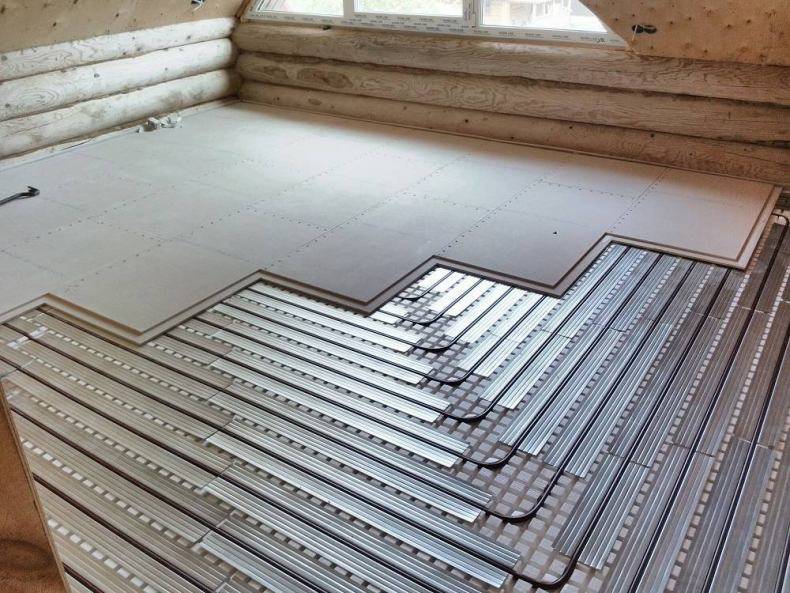

Устройство водяного теплого пола в каркасном доме без стяжки

Логично возникает вопрос о том, есть ли возможность соорудить теплый гидропол, не прибегая к стяжке? Ответ утвердительный. В настоящее время разработаны два вида конструкций:

• На основе полистирирола;
• С применением реек.

В первом случае используют пластины экструзионного пенополистирола, снабженные готовыми выпуклостями. Именно в них производится укладка труб. Это удобно, поскольку в одной плите присутствует и утепление, и трубный фиксатор. Однако и стоят такие плиты недешево.

Вот почему получила популярность идея укладывать простой полистирол, накрывать его сеткой, а к ней прикреплять трубы. Данный вариант отнимает больше времени, но обходится существенно дешевле.

Второй вариант — это реечный. На черновое покрытие монтируют рейки с заданным интервалом.

• При этом его вычисляют так, чтобы в промежутках размещалась труба для теплоносителя.
• Неудобством данной конструкции является то, что теплообмен будет происходить неэффективно.
• Труба будет лежать на доске, сверху появится воздушная прослойка, и лишь затем ляжет покрытие пола.

Черновой пол в каркасном доме для первого этажа

Пол для первого этажа состоит из нескольких слоев и не сильно отличается от конструкции стены каркасного дома. Для сборки обрешетки используют металлические угольники и пластины. Детали должны иметь заводское антикоррозионное покрытие (например, оцинковку). Использовать кронштейны из углеродистой стали без защитного слоя не следует из-за риска быстрого разрушения.

Типовое расстояние между лагами пола в каркасном доме составляет 600 мм (вне зависимости от этажа или типа фундамента). Подобный размер определяется габаритами плит минеральной ваты. Можно уменьшить шаг на 5-10 мм, что позволит плотно укладывать утеплитель. Допускается сокращение расстояния между балками до 400 мм, в этом случае утеплитель придется подрезать, но пол будет прочнее.

Следует заранее усилить пол в местах запланированной установки тяжелого оборудования (например, напольного котла с бойлером). Введение в устройство каркаса дополнительных лаг позволяет повысить прочность и долговечность пола. При возведении каркасного дома на фундамент (любого типа) устанавливают обвязку из бруса. Поверх столбов или ленты укладывают слой рубероида, предотвращающего контакт между деревом и бетоном. Для крепления обвязки к фундаменту используют анкерные болты, повышающие прочность и жесткость конструкции.

Пошаговая инструкция по монтажу чернового пола:

1. Подготовить строительные материалы, провести обработку деревянных элементов составами для защиты от плесени и поражения насекомыми.
2. Смонтировать несущую конструкцию, лаги пола в каркасном доме необходимо жестко соединить с поперечинами. Для крепления лаг в обвязке используют кронштейны либо вставляют брусья в предварительно вырезанные пазы. Можно закрепить лаги враспор между фасадным брусом. При необходимости удлинения лаги собирают из двух элементов, соединенных с перекрытием по длине на 350 мм с опорой стыка на дополнительную балку или внутреннюю стенку фундамента.
3. Приступить к возведению стен. На черновой пол можно уложить широкие доски для передвижения в ходе строительства.

После возведения дома и установки кровли приступают к отделке нижней части пола (подшивке) по любой из трех методик:

• С использованием необрезной доски (с очищенной корой и пропиткой антисептиком) или листового влагостойкого материала – фанеры либо панелей OSB. Подшивка не воспринимает силовые нагрузки и используется только для удержания утеплителя, поэтому толщина досок или листов не превышает 15-20 мм. Метод подходит только в случае большого промежутка между обрешеткой и грунтом.
• С использованием дополнительного «черепного» бруска сечением 50х50 мм, закрепленного на боковинах по нижней кромке лаг. На направляющие кладут заготовки из необрезной доски, панелей OSB или фанеры. Метод подходит для домов с небольшим зазором между грунтом и каркасом пола, но требует использования лаг высотой не менее 200 мм. В противном случае оставшийся промежуток в каркасе недостаточен для укладки утеплителя.
• С расположением пирога чернового пола поверх лаг. Метод используют в домах с невысоким цоколем и очень небольшим по высоте подпольем. Технология предусматривает установку контробрешетки для утеплителя и монтажа чистового пола.

После установки подшивки необходимо заполнить промежутки между лагами утеплителем, предварительно уложив ветрозащиту. Минеральная вата должна плотно входить в промежутки между брусьями, при наличии щелей в доме будет прохладнее. Если каркасный дом строится на свайном фундаменте, необходимо установить слой теплоизолятора на опоры. Утеплитель снижает скорость промерзания грунта под строением и является дополнительным декором.

Ячейки в каркасе можно заполнить насыпным утеплителем (например, керамзитом или шлаком либо опилками). Материалы уступают по теплоизоляционным характеристикам минеральной вате или экструдированному пенополистиролу. Отличаются простотой укладки и допускают корректировку толщины слоя.

Выводы

Утепление крыши каркасного дома является ответственным процессом. Соблюдая все рекомендации и следуя пошаговой инструкции, приведенной в этой статье, вполне возможно самостоятельно справиться с утеплением крыши и наслаждаться теплом и комфортом даже в самые лютые зимы. Необходимо помнить о следующих основных моментах:

• Следить, чтобы утеплитель не намок в процессе выполнения работ по утеплению крыши снаружи.
• Не допускать сползание утеплителя при утеплении наклонных поверхностей.
• Тщательно выполнять монтаж гидроизоляции и пароизоляции по всей поверхности кровли с напуском на стены и на находящие друг на друга слои, с приклеиванием пленок по стыкам и по краям.

Выполняя все рекомендации и используя только качественные строительные материалы, вы обязательно добьетесь желаемого результата.
