В каких случаях нужно именно монолитное перекрытие?
Монолитную конструктивную схему перекрытия в частном строительстве принимают по следующим технико-экономическим показателям:
- сложная форма этажей здания в плане;
- ограниченное место застройки, не позволяющее работать крупногабаритной технике;
- стоимость сборного перекрытия, дополненного армопоясом, больше затрат на работы по замоноличиванию.
Согласно принятым стандартам пустотные плиты изготавливают прямоугольными. Соответственно, чем больше здание в плане отступает от квадратной или прямоугольной формы, тем больше при раскладке плит будет образовываться участков, подлежащих замоноличиванию.
В этом случае определяют затраты на перекрытие из железобетонных плит, суммируя стоимость конструкций, перевозки и монтажа. Если общая стоимость сборных железобетонных плит больше или равна стоимости монолитных работ, решение принимают в пользу монолитного перекрытия.
В некоторых условиях въезд на территорию строительной площадки ограничен или невозможен. Близкое расположение ЛЭП, мешающее работе крана, высокая плотность застройки участка создают трудности крупногабаритной технике. Монолитное перекрытие – единственно правильное решение в данном случае.
Армопояс необходим при возведении наружных стен строения из лёгких материалов. Опирать сборные железобетонные плиты на стены из ячеистых бетонов или похожих материалов с небольшой плотностью без устройства армопояса запрещено. Решение принимают, исходя из стоимости обоих вариантов строительства. Практически всегда преимущество остаётся за монолитным перекрытием.
Как выбрать?
При выборе монолитного перекрытия, которое будет обустроено в доме, лучше учитывать все факторы. Для здания в несколько этажей лучше применять съемную инвентарную опалубку, легко и быстро монтируемую на объекте. В частном секторе можно использовать безбалочные конструкции. Но если нагрузка значительная, усилия колонн и опор может оказаться недостаточно.
Межэтажное пространство, заполненное арматурным каркасом, может потребовать дополнительной изоляции для утепления и снижения уровня шумов. В этом случае пространство между этажами заливается бетоном с добавлением керамзита. Вариант с колоннами больше подойдет для нежилых объектов, коммерческих, торговых зданий или пространств со свободной планировкой. По стенам из пеноблоков лучше использовать не монолитобетонную плиту, а более легкие перекрытия. Если же выбирается цельный вариант, расчеты нагрузок должны быть максимально точными.
Утепление чердака в частном секторе

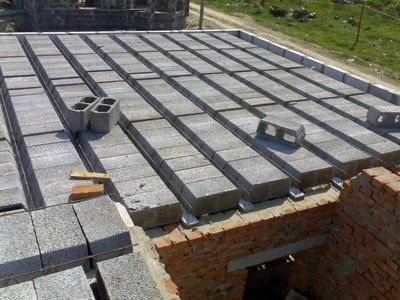

Что такое СМП: общие сведения о системе
Сборные перекрытия — это блоки, размещенные между балками с тригонами. Последние выполняются как арматурный каркас специального треугольного вида.
Форма становится единым целым после заливки бетонной смесью. Монолит получится тем прочнее, чем пористей будет структура.
Несущим элементом всего сооружения является балка перекрытия (бетонированная или стальная). Их делают длиной до 9 м в зависимости от перекрываемого пролета.
Для армированная изделий на блоки и балки укладывается металлическая сетка 100*100 мм. Поверх нее (на 50 мм) на балки между рядами блоков в пустоты заливается смесь.
Перекрытия по железобетонным балкам
Рис. 5. Перекрытия по железобетонным балкам (размеры в мм): А — с межбалочным заполнением в виде легкобетонных плит; Б — с заполнением межбалочных пустот пустотелыми легкобетонными блоками; 1 — балки железобетонные; 2 — легкобетонные плиты; 3 — пустотелые блоки; 4 — цементный раствор; 5 — засыпка шлаком (песком); 6 — звукоизоляционная прокладка (оргалит); 7 — лага; 9 — толь; 10 — шлакобетон; 11 — пол из линолеума на мастике; 12 — дощатый пол
Сборные железобетонные междуэтажные перекрытия ( рис. 5 ) балочного типа состоят из балок таврового профиля и заполнения между ними. Заполнителем здесь служит накат из гипсобетонных или легкобетонных плит толщиной 80 и длиной 395 мм, армированных деревянными реечными или брусковыми каркасами, а в чердачных перекрытиях — легкобетонные плиты толщиной 90 и длиной 395 мм, армированные сварными стальными сетками. Швы между балками и плитами заполняют цементным раствором и затирают. Чердачные и цокольные перекрытия обязательно утепляют, междуэтажные звукоизолируют. Для этого используют керамзитовую или песчаную подсыпку, слоистые покрытия с упругими прокладками. При этом желательно, чтобы тепло- и звукоизоляция осуществлялась не за счет увеличения веса строительных конструкций. Так как элементы балочных перекрытий имеют относительно небольшой вес, их применяют на постройках, оснащенных кранами малой грузоподъемности (до 1 т). При устройстве железобетонных перекрытий в санитарных узлах в конструкцию перекрытия включают гидроизоляционный слой. Для этого поверх настилов или панелей обычно наклеивают на битумной мастике 1-2 слоя рубероида.
Сборные железобетонные плиты – технология установки
Для монтажных мероприятий потребуется оборудование, а также инструменты:
автокран с грузоподъемностью, соответствующей массе панелей;
Они равномерно давят на стены, не требуют использования спецтехники
- стропы, которые соответствуют массе изделий, а также шнур-причалка;
- строительные леса для выполнения высотных работ;
- стальные анкеры для крепления панелей после установки;
- лом, облегчающий корректировку положения панелей при монтаже;
- отвес и мерительный инструмент для проверки правильности монтажа изделий.
Соблюдайте следующую последовательность операций:
- Проконтролируйте горизонтальность торцевой поверхности стен по периметру. Максимальное колебание уровня может составлять 10 мм.
- Уложите раствор цемента на подготовленную поверхность стен. Обеспечьте одинаковую толщину слоя, составляющую 2 см.
- Застропите плиту и переместите ее к месту установки. Медленно устанавливайте, корректируя положение ломом.
- Проверьте ширину поверхности контакта и установите плиту на место. Отсоедините крюки такелажной оснастки.
- Зафиксируйте положение с помощью анкеров. Устанавливайте их с постоянным шагом, равным 2–2,5 м.
Важно соблюдать данные рекомендации при осуществлении работ по монтажу
Конструкция
Железобетонные и бетонные перекрытия встречаются в строительстве чаще всего. Вызвано это доступностью материала, его отличными несущими способностями и возможностью самостоятельного изготовления.
В процессе производства есть особенности конструкций, которые необходимо учесть:
- Плита, предназначенная для перекрытия фундамента, имеет большее сечение, чем обычные межэтажные конструктивные элементы.
- Производится разнонаправленное армирование. Оно улучшает несущие свойства плит, особенно на изгиб.
- В опорных точках плит устанавливают армированный пояс. Он предотвращает растрескивание бетона под высокой нагрузкой.
- Чтобы перевозить плиты было удобно, и транспортировка производилась быстро, на поверхность монтируются петли из металлических прутьев.
Монолитные плиты перекрытия для гаража
Краткое описание системы СМП
Преимущества и недостатки СМП
Если говорить о недостатках конструкции, то скажем сразу, что они на самом деле незначительные. Их даже можно отнести не к минусам, а скорее к небольшим издержкам строительного процесса. К примеру, если балки достаточно большой длины, то на время установки следует предусматривать опоры через каждые 1,5 метра. Когда работы будут окончены, их следует убрать. Еще в некоторые моменты доставляет неудобство то, что длина арматуры больше 5 метров (стыковать отдельные отрезки ни в коем случае нельзя).
А вот достоинств более, чем достаточно. К основным отнесем:
- Наличие строительной техники практически не требуется, разве что на этапе установки балок. Остальные работы можно легко выполнить в ручном режиме.
- Темпы монтажа ускоренные.
- Не требуется высокая квалификация – хватит и одного человека, который хорошо знаком с технологией.
- Для монтажа опалубки не потребуются большие затраты.
- Небольшая бригада – создать перекрытие с площадью 100 м2 можно за пару-тройку дней втроем.
Если просуммировать все плюсы, станет понятно, что при подобном строительстве экономия получается значительной.
Толщина монолитного перекрытия
В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий, в частных домах толщину перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.
Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).
Классификация и размеры железобетонных плит перекрытия
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома
В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего
Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.
Сборно-монолитные перекрытия

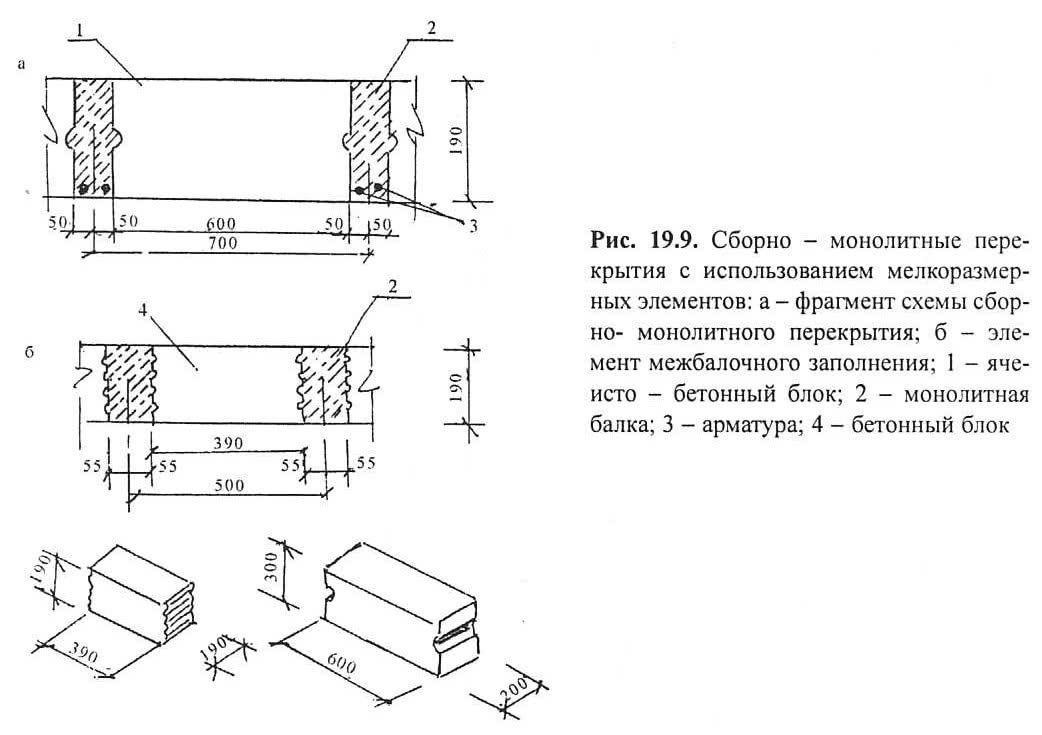

Рис. 19.9. Сборно-монолитные перекрытия с использованием мелкоразмерных элементовСборно-монолитные перекрытия устраивают по нижним сборным плитам “скорлупам”, выполняющих роль несъемной опалубки, и верхнего слоя монолитного бетона, толщиной 100-120 мм. Сборные скорлупы (толщиной 40-60 мм) опирают на несущие стены и подпирают на период монтажа телескопическими металлическими стойками (рис. 19.8).
Сборно-монолитные перекрытия могут быть решены с использованием вкладышей из легкобетонных керамических или других видов легкобетонных камней (рис. 19.9). Такой вид сборно-монолитного перекрытия представляет собой часторебристую конструкцию, с небольшим расстоянием между монолитными ребрами, определяемым размерами камня-вкладыша.
Камни-вкладыши укладываются параллельными рядами по разреженной опалубке. В образованные между камнями зазоры устанавливают арматурные каркасы, а поверху укладывают металлическую сетку и производят бетонирование. После твердения бетона образуется перекрытие с монолитными ребрами, в его толще, с плоской поверхностью потолка, подготовленной под отделочные работы.

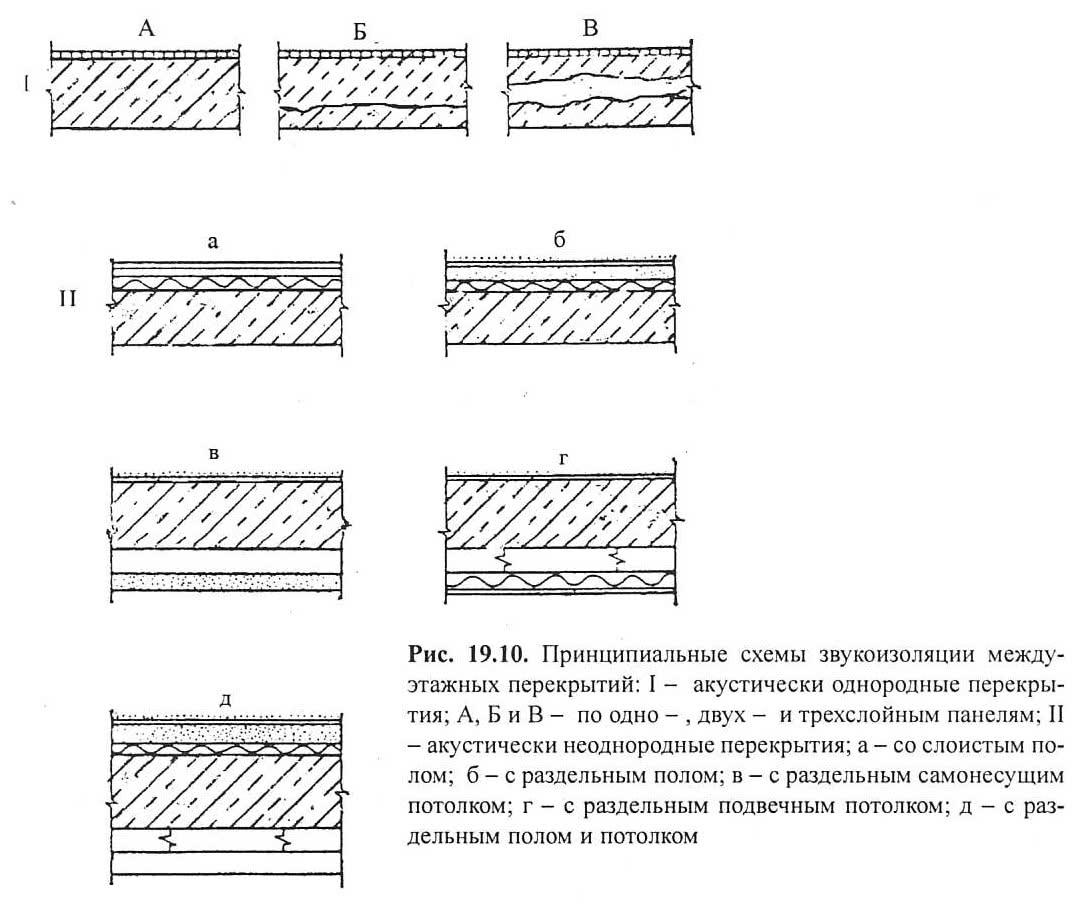

Рис. 19.10. Принципиальные схемы звукоизоляции междуэтажных перекрытийМеждуэтажные перекрытия должны обеспечивать защиту от распространения воздушного и ударного шумов. Это требование обеспечивается применением как акустически однородных, так и акустически неоднородных перекрытий (рис. 19.10).
Акустически однородные перекрытия выполняются настилкой полов непосредственно по несущим однослойным или слоистым железобетонным панелям, масса которых достаточна для погашения воздушного шума до нормативного уровня. Энергия ударного шума гасится устройством упруго -мягких полов непосредственно по железобетонным несущим элементам перекрытий. Материалами для таких полов могут служить двухслойные рулонные покрытия – теплозвукоизоляционный линолеум на мягкой пористой основе или ковровые покрытия различных видов.
Акустически неоднородные конструкций междуэтажных перекрытий применяют в следующих четырех основных вариантах:
- со слоистым полом, с раздельным полом, с раздельным потолком;
- с раздельным полом и потолком (рис. 19. 10).
Нормативный уровень звукоизоляции воздушного и ударного шумов достигается всем комплексом слоев конструкции перекрытия. При повышенных требованиях к уровню звукоизоляции перекрытия, применяют подвесные потолки.
Преимущества сборно-монолитных перекрытий
Установка
Многие строительные фирмы предлагают готовые каркасы, в которые вкладываются арболитовые блоки. Они представляют собой часторебристые перекрытия, состоящие из железобетонных конструкций. Длина таких изделий может достигать 12 м, а ширина — 100 мм. Шаг между этими конструкциями достигает 650 мм. Свободное пространство заполняется блоками из арболита. Под каркасы укладывают деревянные доски, служащие отсчетом для размещения блочных изделий. Для жесткости конструкции устанавливают подпорки через каждые 2 м. Далее арболитовые плиты перекрытия армируют арматурной сеткой из металлической проволоки диаметром 5 мм. Поверх всей этой конструкции укладывается бетонная смесь, которая уплотняется виброуплотнителем. Толщина этого слоя не меньше 30 мм, но не больше 50 мм.
Вместо железобетонных балок иногда используют деревянные двутавровые балки. Они изготавливаются из плит ОСБ. Если приобретать готовые балки, то они не нуждаются в дальнейшей обработке. Перекрытие из арболита по деревянным балкам является самым дешевым вариантом. Оно легче железобетона и имеет лучшие показатели теплопроводности.
Деревянные балки отличаются прочностью на изгиб и кручение. Рассчитать параметры балок легко самостоятельно. Для этого нужно взять соотношение высоты и ширины в пропорции 7:5. Это позволит избежать прогибов и деформаций. Для полного устранения проседания балки с нижней части деревянного бруса следует снять электрорубанком величину, которая равна максимально допустимой величине прогиба.
Доски устанавливаются с шагом не более 600 мм, при опирании на стену концы балок обертывают гидроизоляцией. Далее укладывают блоки из арболита или сплошную арболитовую плиту. В первом случае конструкция армируется и заливается бетонной смесью. Арболитовая плита не нуждается в этом.

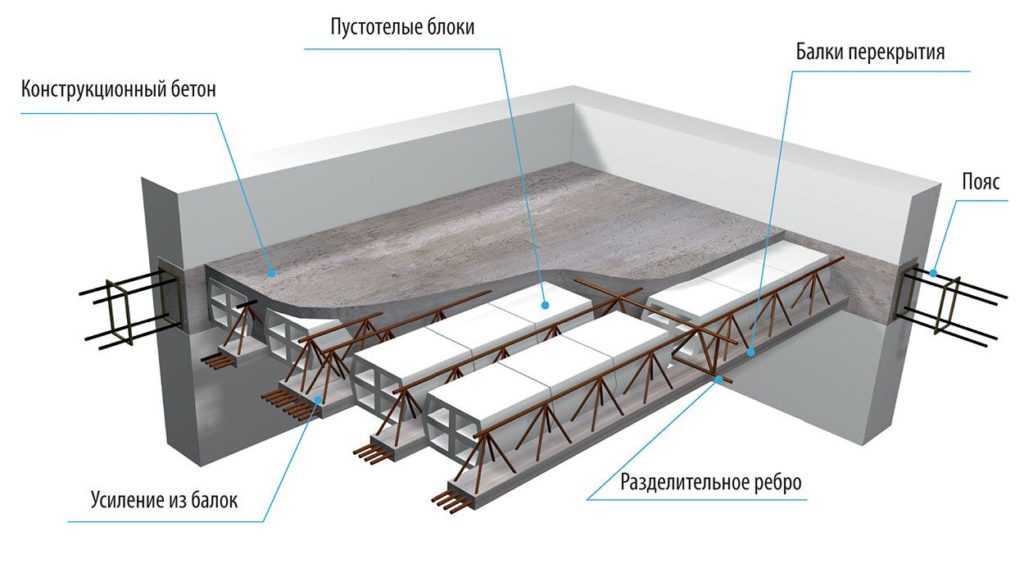

Что такое СМП: общие сведения о системе
Сборные перекрытия — это блоки, размещенные между балками с тригонами. Последние выполняются как арматурный каркас специального треугольного вида.
Форма становится единым целым после заливки бетонной смесью. Монолит получится тем прочнее, чем пористей будет структура.
Несущим элементом всего сооружения является балка перекрытия (бетонированная или стальная). Их делают длиной до 9 м в зависимости от перекрываемого пролета.
Для армированная изделий на блоки и балки укладывается металлическая сетка 100*100 мм. Поверх нее (на 50 мм) на балки между рядами блоков в пустоты заливается смесь.
Сборные плиты перекрытия – плюсы и минусы
Они привлекают застройщиков множеством достоинств:
- приемлемой ценой. Затраты на сооружение сборной конструкции значительно меньше по сравнению с монолитным вариантом;
- возможностью ускоренного монтажа. С помощью грузоподъемного оборудования можно быстро установить панели на несущие стены;
- долговечностью. Прочная конструкция из армированного бетона сохраняет целостность на протяжении длительного периода эксплуатации;
- надежностью. Железобетон способен сохранять целостность под воздействием значительных нагрузок;
- повышенной монтажной готовностью. Изделия готовы к монтажу, который может осуществляться независимо от погодных условий;
- шумоизоляционными свойствами. Материал эффективно поглощается внешние шумы, обеспечивая комфорт в помещении;
- пожаробезопасностью. Железобетон обладает стойкостью к воздействию повышенной температуры и открытого огня.
Имеются также и слабые стороны:
- необходимость использования грузоподъемного оборудования;
- наличие пространства между панелями, которое необходимо герметизировать;
- недостаточная жесткость по сравнению с монолитной конструкцией.
Выбирая сборные плиты перекрытия для решения поставленных задач, тщательно проанализируйте их преимущества и взвесьте недостатки.
Железобетонным изделиям отводится особое место в строительном мире
Подготовка к бетонированию

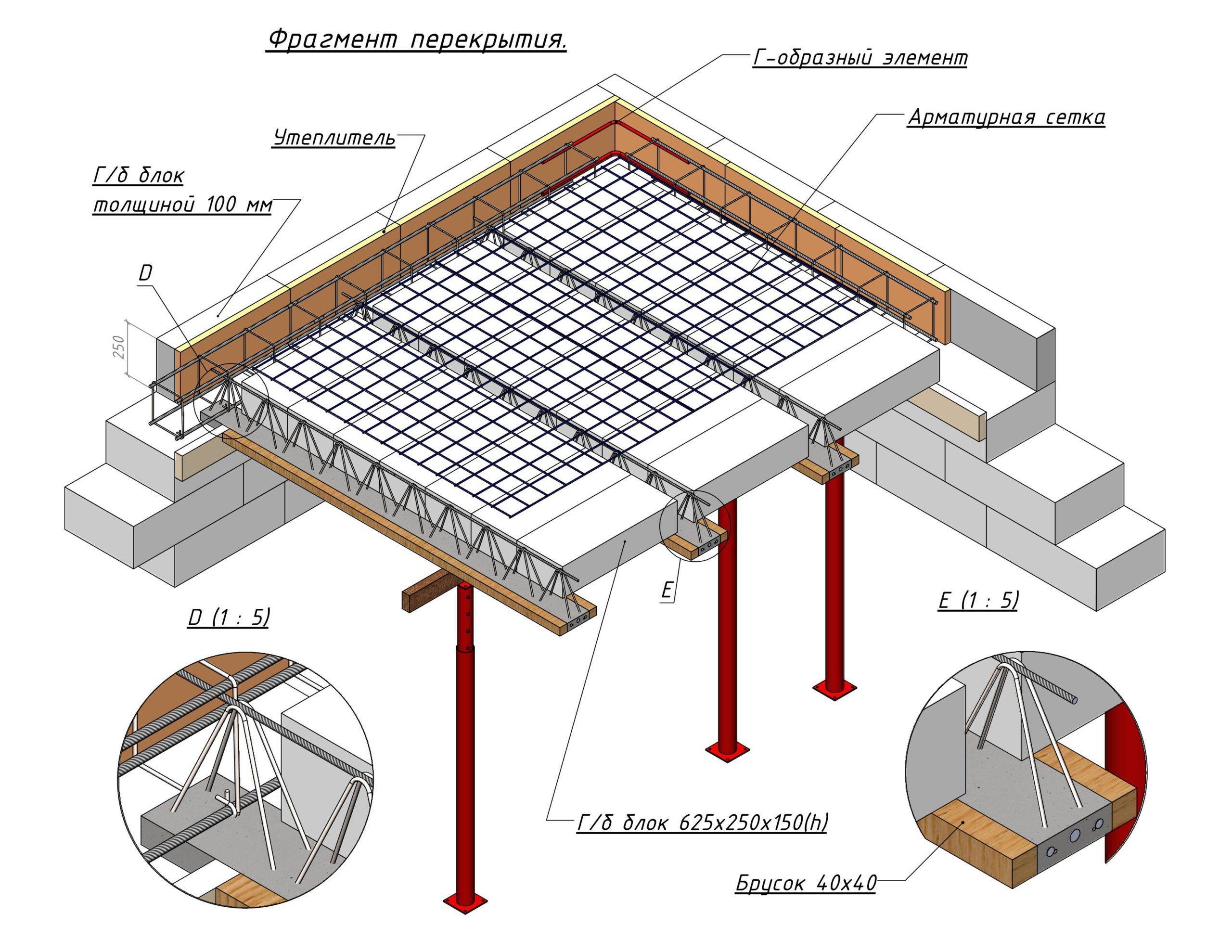

Далее предусматривают армирующий монолитный пояс по всему периметру перекрытия, в его плоскости. Он позволяет надёжно связать перекрытие с несущими стенами, а также придать пространственную жёсткость всему зданию и предотвратить появление трещин в нём. К арматурным выпускам на торцах балок крепят каркас из четырёх продольных прутов диаметром от 8 до 12 мм. Арматуру связывают друг с другом металлической проволокой диаметром 6 мм, расстояние между хомутами – 200 мм. Армирующий пояс будет бетонироваться одновременно со всем перекрытием.
Затем сооружают опалубку по периметру перекрытия. Её выполняют из газобетонных блоков толщиной 100-150 мм. Их фиксируют к стенам также, как стеновые блоки – с помощью тонкошовного клея. С внутренней стороны к блокам приклеивают плиты теплоизоляции из пенополистирола – обычного или экструдированного. Стандартная толщина плит – 50 мм. Они служат терморазрывом – препятствуют промерзанию здания через перекрытие.
Между балками укладывают газобетонные блоки, плотно стыкуя их друг с другом. Поверх блоков и армопояса раскатывают сварную арматурную сетку с ячейками 100 х 100 мм, диаметр её проволоки 5 мм. Сетка будет находиться примерно посередине бетонной плиты (на высоте 20-25 мм), поскольку она опирается на верхний арматурный пояс балок, а он возвышается над блоками. При необходимости под сетку кладут пластиковые фиксаторы, которые предотвращают её провисание и тем самым гарантируют равномерный слой раствора под ней при бетонировании. Сетку можно просто укладывать, а можно для большей надёжности крепить к арматурному поясу вязальной проволокой.
Что значит это понятие?
Железобетон начал использоваться в Европе и США примерно в одно время, впервые в строительстве он появился около 150 лет назад. В России этот материал для покрытий по металлическим балкам стали применять с 1886 года, а в 1911 году были созданы первые нормативные документы по железобетонным конструкциям и сооружениям.
Активное распространение железобетонных строительных элементов и повсеместное применение началось после войны 1941-1945 гг, когда потребовалось срочное восстановление городов и промышленности после разрушений. Опыт, накопленный за столетие, сегодня используется для создания инновационных систем перекрытий с применением ЖБК.
используется
- цемент;
- вода;
- песок;
- щебень;
- арматура.
Для дополнительной прочности могут добавляться различные смеси. Перекрытие – это ограждающая внутренняя конструкция, разделяющая этажи в здании. Эти строительные элементы отличаются по назначению на цокольные, междуэтажные и чердачные. Также могут иметь разные формы.
К преимуществам бетонных и жби относят:
Недостатки:
- Тяжелый вес перекрытий оказывает высокое давление на остальные конструктивные элементы строения. Они должны быть выполнены либо из также из бетона, либо из соответствующих по прочности материалов.
- Для установки готовых плит потребуется специальная техника. Сам процесс должен происходить под наблюдением специалистов и с участием квалифицированных рабочих.
- При минусовой температуре, от -5 градусов и ниже, заливка перекрытий усложняется. Нужно переносить сроки строительства или использовать смеси, препятствующие замерзанию воды в бетоне.
Сфера применения
Применяют бетонные и ж/б перекрытия в частном и коммерческом строительстве, также изготавливаются в промышленных масштабах для возведения многоэтажных домов. Уместны при возведении строений из того же материала, для домов высотой более 2 этажей, а также если на здание планируется большая нагрузка.
Расчет монолитного перекрытия
Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:
Схема монолитного армированного перекрытия: назначение элементов конструкции.
- Монолитное перекрытие имеет требуемую несущую способность.
- Количество и сортамент арматуры, толщина и марка бетонного перекрытия, которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
- Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
- В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.
Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.
Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.
Преимущества и недостатки
Монолитные железобетонные перекрытия – одни из самых надежных и универсальных. К их преимуществам относят:
- Высокие несущие возможности.
- Долгий срок эксплуатации. В первые 50 лет бетон только набирает прочности, такие панели могут прослужить нескольким поколениям людей.
- Возможность заливки перекрытий любых размеров и форм. Единственное условие для больших помещений – требуется установка дополнительных опор.
- Пожаробезопасность. Бетон не горит и не способствует горению.
- Отсутствие швов и переходов.
- Толщина меньше чем у готовых плит.
Недостатки монолитного перекрытия:
- Сложность устройства. Необходимость использования специализированного оборудования, что значительно усложняет возможность самостоятельного обустройства.
- Большой вес оказывает сильную нагрузку на стены и фундамент, что делает невозможным использование в некоторых постройках (деревянных домах).
- Сезонность работ. При температуре ниже 5°С надо применять противоморозные добавки, что значительно удорожает процесс.
- Непрерывность заливки. Не рекомендуется, чтобы встречался «старый» и «новый» бетон, это может привести к появлению трещин.
Часто на стройках пользуются готовыми железобетонными плитами. В этих перекрытиях есть свои преимущества:
Заводские железобетонные плиты распространенный строительный материал, используемый для перекрытии.
- Сравнительная дешевизна.
- Скорость монтажа.
- Прочность и долговечность.
- Простота монтажа. Уложить плиты можно автокраном при помощи нескольких стропальщиков.
- Шумоизоляция. Пустоты в плитах снижают уровень шума.
- Надежность. Плиты изготавливают в заводских условиях, что гарантирует качество.
Недостатки сборного железобетонного перекрытия:
- Необходимость привлечения грузоподъемной техники.
- Меньший уровень жесткости в сравнении с монолитным перекрытием.
- Наличие пролетов между плитами, что требует дополнительной отделки.
Пустотные плиты перекрытий
Железобетонная плита перекрытия представляет собой монолитное железобетонное изделие, укрепленное арматурным каркасом и имеющее внутри пустоты. Пустоты круглой формы идут сквозь плиту по всей её длине, служат для увеличения сопротивляемости деформации на излом и существенно уменьшают вес.
Плиты перекрытий очень чувствительны к внешним воздействиям окружающей среды, их длительное хранение на открытом воздухе не рекомендуется и на склад их делают редко. Поэтому чтобы не срывать сроки строительства, необходимо озаботиться их поиском и заказом заблаговременно, минимум за месяц до планируемых сроков монтажа. Ведь продолжительность их изготовления напрямую связана со сроком созревания бетона (минимум 14 дней).
Нижняя сторона пустотной плиты перекрытия, которой предстоит стать потолком нижнего этажа, гладкая. Верхняя довольно грубая. Кроме того, в плите имеется 4 отверстия с проушинами для погрузо-разгрузочных работ, при монтаже их используют для крепления анкеров. Длинные края плит имеют небольшую конусность, что позволяет при их укладке практически исключить образование щелей в потолке, а вот пол верхнего помещения приходится заделывать раствором.
Выпускаются плиты номинальной длиной от 2,4 до 6,8 метра с интервалами 3М или 4М (за 1М принят единый строительный модуль, равный 100 мм). Ширина представлена в основном двумя типовыми размерами 1,2 м и 1,5 м. Вес плит 250-300 кг/м2 или примерно от 0,9 до 2,5 т, что позволяет применять автокраны грузоподъемностью до трёх тонн.
Маркировка железобетонных плит перекрытий
ПК – плита перекрытий с продольными пустотами круглого сечения и высотой поперечного сечения 220 мм. Изготавливается методом пропаривания в металлических формах и, как правило, армируется предварительно напряженной арматурой.
Маркировка плит, помимо буквенного обозначения типа, содержит сведения о длине, ширине и несущей способности плиты. Значения длины и ширины обозначаются двузначными числами в дециметрах, несущая способность для плит, предназначенных для жилого строительства, в основном выражена числом 8 (800 кг/м2).
Таким образом, плита длиной 4,2 м и шириной 1,2 м будет иметь маркировку ПК 8-42-12 или ПК 42.12-8. Нужно отметить, что на чертежах указываются номинальные размеры в миллиметрах. Однако реальный размер по каждому из габаритов будет меньше. Та же плита с завода придёт с конструктивной длиной 4180 и шириной 1190.
Монтаж плит перекрытия по СНИП
Даже пустотные изделия имеют весьма внушительный вес, так что технология их укладки непременно включает использование специализированной техники. Кроме того, к обязательным требованиям относится и наличие подъезда к строящемуся зданию. Самостоятельно выполнить такие работы нельзя.
Расценки же во многом зависят от дальности расстояния и размеров здания.
Чтобы уложить потолочные покрытия, необходимы следующие инструменты и материалы:
- железобетонные плиты;
- бетонный или цементный раствор;
- автокран;
- болгарка в тех случаях, когда материал нужно подрезать;
- лом и кувалда.
Сама технология укладки очень проста.
- На место укладки потолочного покрытия наносят слой цементного или бетонного раствора.
- Устанавливают автокран так, чтобы из выбранного участка он мог обслужить максимально большую поверхность будущего потолка.
- Автокраном подцепляют за петли железобетонную плиту и укладывают на нужный участок. Как правило, сделать это за один раз не удается. Обычно положение корректируют ломом. Поскольку бетонный раствор схватывается не сразу, этот процесс вполне выполним.
- Расценки на монтаж плит перекрытия зависят от необходимости резать материал. Резка производится болгаркой с алмазным диском и кувалдой.
- Уложенные перекрытия закрепляют к стенам анкерами сквозь петли.
- Русты, образующиеся между плитами, тщательно заделывают.
На видео монтаж покрытия по требованиям СНИП рассматривается более наглядно.
Монолитные конструкции
Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.
В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.
Самостоятельный монтаж
Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:
- В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
- Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные балки из железобетона. Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
- Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
- После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
- В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
- Грязь и пыль, образовавшиеся на поверхности, убирают.

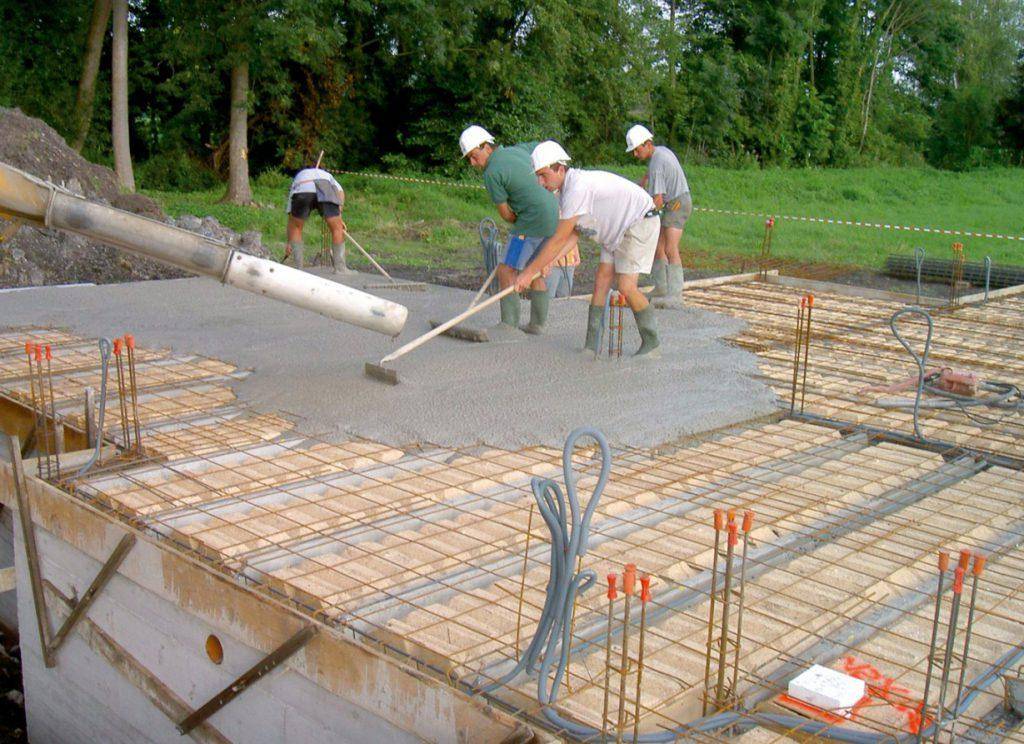

- Бетон М250 с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.
3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.
Что нужно учесть при монтаже СМП
Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:
- Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
- Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.

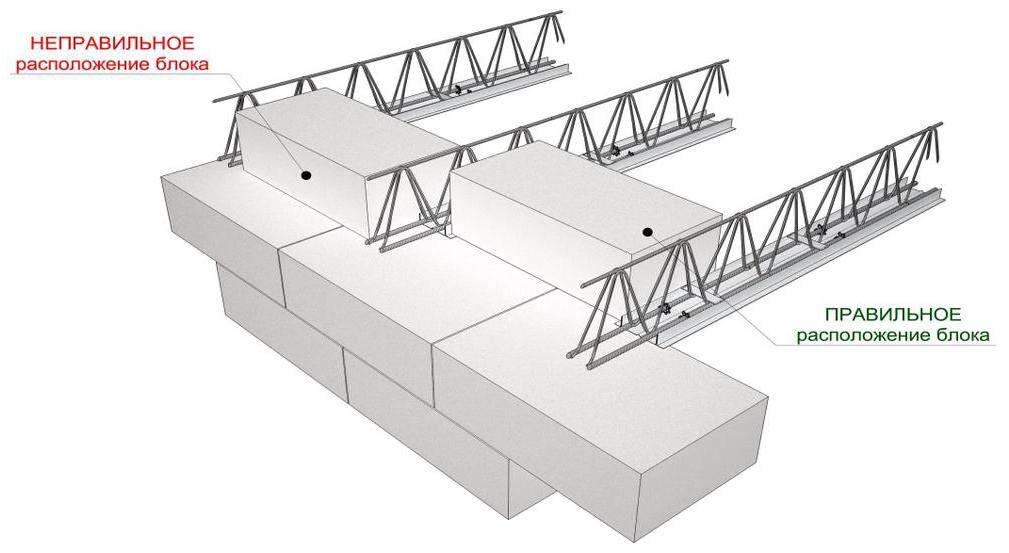

- Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
- На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.
Первый этап: определение расчетной длины плиты
Плита перекрытия может быть абсолютно любой длины, а вот длину пролета балки уже необходимо высчитывать отдельно.
Реальная длина может быть абсолютно любой, а вот расчетная длина, выражаясь другими словами, пролет балки (в данном случае плиты перекрытия) – совсем другое дело. Пролетом является расстояние между несущими стенами в свету. Это длина и ширина помещения от стенки до стенки, следовательно, определить пролет довольно просто. Следует измерить рулеткой либо другими подручными средствами данное расстояние. Реальная длина во всех случаях будет большей.
Железобетонная монолитная плита перекрытия может опираться на несущие стенки, которые выкладываются из кирпича, камня, шлакоблоков, керамзитобетона, пено- либо газобетона
В подобном случае это не очень важно, однако в случае, если несущие стенки выкладываются из материалов, которые имеют недостаточную прочность (газобетон, пенобетон, шлакоблок, керамзитобетон), также необходимо будет выполнить сбор некоторых дополнительных нагрузок
Данный пример содержит расчет для однопролетной плиты перекрытия, которая опирается на 2 несущих стенки. Расчет плиты из железобетона, которая опирается по контуру, то есть на 4 несущих стенки, или для многопролетных плит рассматриваться в данном материале не будет.
Чтобы то, что было сказано выше, усваивалось лучше, следует принять значение расчетной длины плиты l = 4 м.
Усиление перекрытий – необходимое мероприятие
Армирование оконных и дверных проемов
Армирование оконных и дверных проемов обычно осуществляется с использованием плоских каркасов . Для проведения армирования проема необходимо выполнить описанные ниже действия.
Перед тем как проводить операцию бетонирования проем выкладываются стеновыми блоками. Благодаря этому удается избежать неприятных сюрпризов в процессе монтажа перемычек и учесть все особенности оконного или дверного проема. Внутренняя часть проема, расположенная в горизонтальной плоскости, укрепляется при помощи вертикальных подпорок, которые убираются по завершению бетонирования. Если же формируется арка, то ее нижний контур обычно укрепляется посредством металлического листа.
Для армирования армокаркас укладывается в опалубку, через которую необходимо пропустить металлические стержни, стянутые простыми гайками по краям, это позволит избежать распирания опалубки после заливки раствора. В первую очередь армируется верхняя часть проема, а затем боковые части проема. Чтобы удалить лишний воздух и уплотнить раствор, края опалубки простукиваются молотком.
Опалубку с готового дверного или оконного проема не стоит снимать ранее, чем через 28 дней, дабы позволить набрать бетону максимальную крепость.
Расчет нагрузки на плиту и ее параметров
На межэтажное перекрытие воздействует 2 вида нагрузок:
- Постоянные – нагрузки, создаваемые весом вышерасположенных строительных конструкций (стены, перегородки, «кровельный пирог»).
- Временные – нагрузки с ограниченной продолжительностью действия (например, от веса мебели, бытовой техники, снега на крыше в зимний период и т.д.).
Несущая способность монолитного перекрытия определяется его толщиной – так, для жилых зданий согласно СНиП нагрузка принимается равной 150 кг/м2 без учета веса самой железобетонной конструкции. К этому значению нужно добавить коэффициент запаса прочности, который равен 1,3. В результате получается 195 кг/м2 и толщина плиты принимается 200 мм.
Фото 3. Создание армирующего каркаса
С технологической точки зрения применять стандартные значения неправильно, величину нагрузок на перекрытие нужно рассчитывать в каждом конкретном случае. Также на основании этих расчетов определяется сечение прутков для армирующего каркаса, который служит для демпфирования изгибающих моментов и усилий сжатия. Однако без профессиональных навыков самостоятельно рассчитать все нагрузки не получится, поэтому лучше обратиться к квалифицированным специалистам.
