Инструкция, как сделать опалубку для свайного фундамента своими руками

Плюсы использования свайно ростверкового фундамента

Использование этого вида создания основания для дома всегда бывает вынужденным. Ведь такое основание дороже и сложнее в исполнении, например, ленточного фундамента. Зато оно позволяет формировать надежные строения на сложных грунтах. Там, где в ином случае дом просто бы долгий срок не устоял.

Просто на сваях можно разместить каркасные постройки или строения из дерева и бруса. Использовать их для возведения строения из камня или кирпича проблематично. Просто «столбы» не позволяют распределить нагрузку. Вес готового строения не бывает однородным. Требуется учитывать разное давление в районах установки массивной мебели, газового котла или, например, камина. Разный уровень давления просто сваи не обеспечат готовность несущих стен сохранять сопротивление, они могут перекоситься и пойти трещинами.

Устройство свайного фундамента с ростверком эту проблему снимает. При его выполнении опоры надежно и крепко связываются из железобетона или металла. Такая лента объединяет опоры в надежную конструкцию, позволяя распределять нагрузку на основание по всей площади равномерно. Выполнить такую связку опор можно своими руками.

Пошаговая инструкция

Установка опалубки для фундамента своими руками должна проводиться только на ровной, хорошо подготовленной поверхности – следует очистить участок, и удалит весь мусор. Выставлять опалубку нужно строго вертикально, чтобы щиты впритык примыкали к грунту. Внутренняя поверхность досок, которая будет соприкасаться с бетонной смесью, должна быть ровная и гладкая. Если зашлифовать материал не получилось, можно набить на него листы фанеры – главное, чтобы расстояние между параллельными щитами точно соответствовало проектной ширине будущей стенки фундамента.

Сбивая щиты, доски нужно подгонять друг к другу таким образом, чтобы между ними не было зазоров, особенно если для лучшей усадки бетонной смеси планируется проводить ее вибрирование специальными устройствами.

Щели же размером 3 мм и менее уйдут сами собой после того, как материал набухнет при предварительном смачивании. Если же конфигурация и качество распиловки досок не позволяют сбивать щиты без существенных зазоров, то щели более 3-х миллиметров необходимо законопатить паклей, а расстояния более 10 миллиметров потребуется дополнительно забить рейками.

Правильно собирать опалубку для ленточного фундамента высотой до 0,75 метра нужно с крепления направляющих досок. Они неподвижно фиксируются в грунте с помощью крепежных колышков. Чтобы сделать точный монтаж, следует предварительно натянуть по периметру будущего фундамента веревку и закрепить ее с обоих концов. Установив направляющие доски, следует убедиться в правильности их монтажа – с помощью уровня проверить, чтобы они стояли ровно, не было отклонений. Затем можно приступать к установке опалубочных щитов, при этом плоскость щитов должна точно совпадать с кромкой направляющих досок.

Опалубка, как правило, вбивается в грунт при помощи заостренных брусков, которые и соединяют доски между собой, образуя щиты. Следует обязательно учитывать, что бетонная масса будет оказывать на конструкцию сильное внутреннее давление, поэтому чтобы щиты не разъехались в нижней части, нужно обязательно вбивать в землю и дополнительные колышки. Их точное количество будет зависеть от ширины и высоты фундамента, но в целом опытные строители рекомендуют использовать колышки не реже чем каждый метр.

Если высота будущего фундамента не будет превышать 20 сантиметров, то одних колышков из соединительных брусков будет достаточно. Когда фундамент более высокий, необходимо обязательно задействовать и дополнительные наружные упоры – бруски определенной длины, которые выставляются по диагонали под углом.

Один конец такого бруска упирается в верхнюю часть стенки опалубки или в колышек и крепится там с помощью самореза. Второй конец жестко упирается в землю и слегка прикапывается (в этих местах можно забить еще одни колышки, которые будут сдерживать упорные бруски, чтобы они не соскочили и не зарылись в грунт).

Пошаговая инструкция по сборке и установке опалубки для фундамента своими руками:

• на подготовленном ровном основании доски укладываются вплотную друг к другу;
• сверху накладываются поперечные рейки или бруски, которые будут соединять доски между собой, и фиксируются саморезами (расстояние между рейками – не менее 1 метра);
• вкручивать саморезы нужно с внутренней стороны, чтобы их шляпки утопали в доске, а концы торчали с другой стороны не менее чем на 1-2 сантиметра, эти кончики следует загнуть;
• готовые щиты монтируются на краю траншеи – вбиваются в землю при помощи заостренных соединительных брусков и крепятся к направляющим доскам проволочными скрутками;
• вплотную к щитам вбиваются дополнительные вертикальные колья, которые соединяются со щитами саморезами;
• вплотную к кольям крепятся горизонтальные (уложенные на землю) и диагональные распорки, которые с другой стороны фиксируются при помощи еще одного забитого в землю колышка;
• специалисты рекомендуют соединять щиты и между собой, используя дополнительные перемычки в верхней части, они не позволят конструкции разойтись в стороны при заливке бетонной смеси.

О том, как сделать деревянную опалубку для ленточного фундамента своими руками, смотрите в следующем видео.

Разновидности конструкций: несъемная и съемная опалубки для фундаментов

В настоящее время можно встретить два типа опалубок. Различают съемные и несъемные конструкции. Каждый вариант имеет свои преимущества и недостатки, которые не стоит игнорировать. Рассмотрим более подробно эти разновидности.

Съемные. Такой тип конструкции демонтируется после застывания основания постройки. В будущем все конструктивные элементы, используемые для сборки формы, можно применять повторно. Для организации такой опалубки чаще всего применяются деревянные материалы.

Этот вариант является стандартным и используется при заливке фундаментов разной сложности. Для выполнения отдельных элементов здания также подходит съемная опалубка. Для стен и потолков такая технология применяется не менее часто.

Несъемные. Формирующие опалубки данного типа, в отличие от предыдущего варианта, не разбираются. Такие конструкции отличаются технологичностью и имеют некоторые преимущества перед стандартными формами.

Изготавливаются несъемные конструкции из полимерных материалов разной степени технологичности. Самое большое распространение получили пенополистирольные формы. Это связано с тем, что данный материал отличается приемлемой стоимостью. Такие опалубки используются при строительстве монолитных строений как наиболее целесообразный вариант.

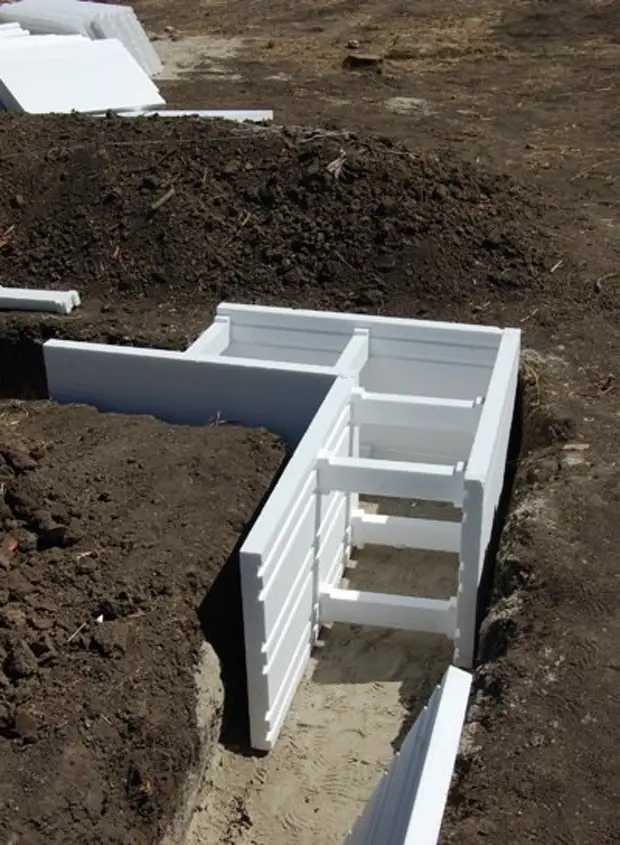

Несъемная опалубка из пенополистирола — многофункциональна и надежна

Отдельно стоит упомянуть о несъемных формах, выполненных из древесины. Для того чтобы более наглядно оценить различия разнообразных конструкций, рекомендуется изучить их фото. Опалубка такого типа применяется чаще всего в том случае, когда нужно выполнить узкий банный фундамент, располагающийся на незначительной глубине. После заливки бетона такую конструкцию попросту засыпают грунтом.

Комбинированная опалубка: особенности конструкции

В некоторых ситуациях для формовки основания здания применяют комбинированные конструкции. Смешанный вариант, включающий в себя элементы съемных и несъемных опалубок, рекомендуется использовать в том случае, если постройка сооружается на сыпучем грунте.

Такая опалубка дома включает в себя два слоя: наружный и внутренний. С внешней стороны используются стандартные формы, которые собираются из досок. В свою очередь, внутренняя сторона представлена пенополистиролом. Для фиксации полимерного материала к грунту применяются гвозди длиной 200 мм. Стыковка пенополистирола с деревянным материалом производится с помощью саморезов.

Основным преимуществом комбинированной конструкции можно назвать то, что она выполняет и вспомогательную, и теплоизоляционную функцию. Фундамент защищается с боков и со стороны подошвы.

Схема двустороннего (А) и одностороннего (Б) укрепления фундамента: 1 — бутовый фундамент, 2 — анкер, 3 — арматурная сетка, 4 — опалубка, 5 — бетонная смесь

При монтаже такой опалубки вокруг дома своими руками необходимо помнить, что теплоизоляцию можно организовать или в подземной части, или же на всю глубину основания. В том случае, если пенополистирольные элементы располагают на всю глубину, то нужно позаботиться об организации креплений. Для этого в них заранее вставляются дюбели, позволяющие зафиксировать блок на бетонной поверхности.

Этапы работ

Подготовка места

По занимаемому положению относительно уровня земли ростверк бывает 3-х видов:

• низкий;
• повышенный;
• высокий.

Первым этапом является подготовка рельефа под строительство. Перед сооружением бетонной конструкции приступают к выравниванию строительной площадки, она должна быть плоской и горизонтальной. Если мероприятия выполняются на переувлажненном приусадебном участке, то для защиты «висящего» на опорах фундамента от воды прокладывают дренажную систему. Для этих целей вырывают по периметру выбранного под застройку участка канавы, которые направляются к стороне уклона земельного надела.

Далее приступают к разметке несущей основы будущего строения. Использую арматурные пруты, отмечают на грунту места посадки опор и внутренние и внешние углы сооружения. Чтобы ориентир был четкий, натягивают бечевку. При разметке допускаются погрешности в пределах 1 см. При промышленных методах строительства зданий на сваях для установки опор под фундамент используется специальная техника, которая забивает в места посадки конструкции из железобетона. Когда работы выполняются самостоятельно своими руками, то применяется для бурения земли строительный бур. Посадочные места выполняют с шагом в 150—200 см. Глубина лунок зависит от плотности земли и от границы промерзания почвы в местности, где проходит строительство. Обычно скважину делают на 0,3—0,5 м глубже этой отметки. Чтобы защитить сваю от воздействия влаги, в пробуренное отверстие помещают скрученную из рубероида трубку.

Опалубка ростверка

Ограничители из древесины необходимы для качественной заливки бетона. Для качественного выполнения заливочных работ необходимо соорудить вспомогательную конструкцию — ростверковую опалубку. Чтобы ее сделать, используются такие материалы:

• металлические щиты;
• деревянная доска;
• щиты из продуктов деревообрабатывающей промышленности: фанеры, ОСП, ДСП.

Для самостоятельного строительства часто используются опалубки из древесины, их просто изготовить и применяются они многократно. Этот материал доступный пользователю по стоимости. Металлические изделия применяются в профессиональном строительстве. Стоимость покупки и аренды высокая, поэтому применять такую конструкцию в кустарном строительстве нецелесообразно.

Опалубку собирают после обозначения контуров. На дистанции 0,5—0,8 м друг от друга забиваются в вертикальном положении брусья, которые соединяются между собой проволокой или длинным брусом. Далее монтируются поперечные планки, которые фиксируют дно конструкции. В тех местах, где опоры будут соприкасаться с ростверком, в досках прорезают щели. Потом саморезами прикрепляются боковые стенки опалубки. Полученный таким образом желоб устилается пленкой, которая не допускает протекания бетонной смеси. При сборке опалубки следует учесть будущие размеры конструкции — высота около 300 мм, ширина должна превышать диаметр фундаментной опоры на 100 мм.

Изоляция сооружения

Для обеспечения долговечности здания применяют гидроизоляцию фундамента. Чтобы придать несущей конструкции прочности и надежности, защитить от воздействия влаги, необходим гидробарьер. Для этих целей используются такие материалы:

• Обмазочные. Битумными мастиками бетон обрабатывают слоем в 30—50 мм.
• Рулонные. Гудронной мастикой прикрепляется к поверхности сооружения рулонный рубероид.
• Напыляемые. Специальным распылителем ростверк обрабатывают жидкой резиной.
• Проникающие. Применяются гидроизоляционные смеси глубокого проникновения.

Армирование

Для укрепления ростверка выполняется 2-х рядное армирование. Чтобы раствор покрыл арматуру полностью, нижний уровень металлических прутов укладывают на брусья высотой в 30 мм. Прямоугольником из гладких арматурин соединяются нижний и верхний ярусы вязальной проволокой. Высота ростверка определяется расстоянием между рядами конструкции каркаса.

Заливка смеси

Для работ по бетонированию используют покупную или самостоятельно подготовленную смесь. Сначала заливают сваи. Через 5—7 дней после набора прочности основ приступают к заливке ростверка. Процесс начинают из заливания углов. Работу выполняют за один раз, чтобы бетон не расслаивался. Смесь тщательно трамбуют, чтобы из нее вышел воздух. Поверхность конструкции выравнивают правилом.

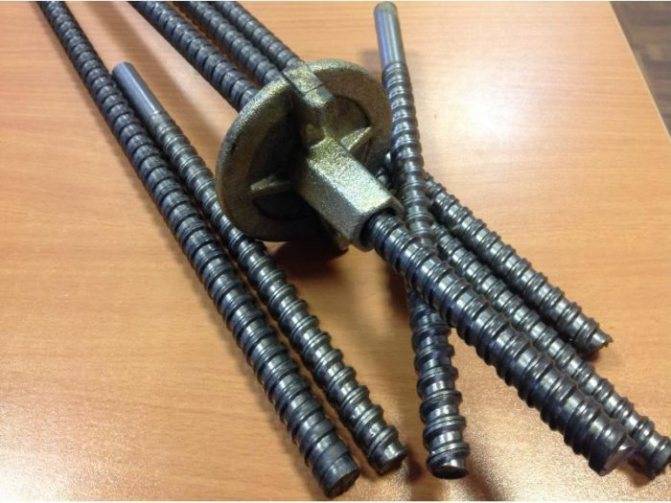

Назначение стяжек для опалубки

Если проводится сборка опалубочных форм с небольшим поперечным сечением, использование стяжных болтов не является обязательным. В формы малого объема заливается небольшое количество бетонной смеси, поэтому давление, оказываемое раствором, не может разрушить опалубку или прогнуть щиты.

Если же создается объемная монолитная конструкция, то использование стяжных элементов является обязательным. В противном случае, после заливки бетона, щиты разъедутся в стороны или выгнутся, что приведет к необходимости переделывать всю работу.

Устанавливается стяжка для опалубки между щитами, установленными параллельно. А при большой вертикальной протяженности необходим монтаж и вертикальных стяжных узлов.

Материалы для съемной опалубки

Для производства опалубки подходят самые различные листовые материалы, способные выдержать форму при заливке бетона. Чаще всего используют применяются следующие материалы:

• Древесина – самый распространенный материал для изготовления щитовой опалубки. Деревянные доски как нельзя лучше подходят для изготовления наборных щитов самых разных размеров и конфигураций. Их количество легко варьировать, добавляя или демонтируя лишние элементы. Обычно для опалубки используют обрезную хвойную доску толщиной 20-35мм. Для более герметичного сращивания досок между собой, их боковые грани выстругивают до ровной линии, либо же делают нахлестное соединение в полдоски. Древесина для опалубки подходит;
• Фанера – древесно-слоистый листовой материал, изготавливаемый из шпона различных пород древесины. Для опалубки наиболее выгодным считается применение влагостойкой финской фанеры. Однако ее стоимость бывает чрезмерной для таких работ. Самой распространенной является фанера из березового шпона, количество слоев шпона – от 5 и выше. Наружный слой фанеры для опалубки красят или лакируют. Самая приемлемая толщина для щитов опалубки – 10-16мм. Преимущества: отлично пилится, обрабатывается, хорошо держит крепеж и достаточно прочна для бетонных работ. Недостатки: небольшой размер листов – 150х150см;
• ДСП – древесно-стружечная плита, обычно калибром 16-22 мм. Разделяют ДСП на классы, в том числе и низкосортный строительный. Преимущества: ровный листовой материал, легко пилится, обрабатывается, низкая цена. Недостатки: сильно набухает при попадании влаги (влагополгощение – до 30%!), плохо выдерживает повторный крепеж гвоздями, саморезами;
• OSB – ориентированно-стружечная плита, различается на классы 1-4, толщина варьируется от 6-22 мм. Преимущества: высокая влагостойкость, прочность, обрабатываемость, крепежная способность материала, доступная цена. Недостатки: на рынке встречаются образцы низкого качества, не соответствующие заявленным характеристикам данного материала;
• Асбестоцементые листы, плоский шифер – используется для обеих видов опалубки – съемной и несъемной. Из-за адгезии с бетоном, при съемном варианте щитов его поверхность необходимо защищать. Преимущества: недорогой листовой материал, хорошо режется, обрабатывается. Недостатки: для крепежа упорных и распорных элементов необходимо делать предварительные отверстия под саморезы, требует дополнительных усилений, поскольку материал достаточно хрупкий;
• Сталь, Алюминий – готовая сборная опалубка, производимая на специальном оборудовании. Каркасная рамная конструкция производится из алюминиевых или стальных профильных труб. В ней же делаются специальные отверстия для скрепления щитов между собой по прямой линии или под углом. В качестве рабочих щитов используется влагостойкая ламинированная фанера. Конструкции, получаемые из-под такой опалубки, практически идеальны. Однако высокая стоимость ее, и не возможность подгонки размеров, делают ее нерациональной для приобретения в собственность для разового использования.

Как сделать опалубку для монолитного строительства своими руками

Задача опалубки — ускорить возведения фундамента и облегчить процесс. Опалубка для монолитного строительства своими руками может быть выполнена из дерева, металлического профиля или трубы. Одним из главных её качеств является прочность, поэтому все соединения должны надёжно скрепляться между собой.

Виды опалубки для монолитного строительства

Рассмотрим несколько часто используемых видов опалубки:

ЧИТАТЬ ПО ТЕМЕ: Изучаем, как сделать опалубку под фундамент из самых бюджетных материалов

Какими качествами должна обладать хорошая опалубка?

Несмотря на всю простоту конструкции, опалубка должна обладать рядом важных качеств:

• прочность;
• водонепроницаемость;
• гибкость.

Также она должна быть ровной и отвесной, чтобы готовая конструкция имела чёткие и ровные грани

После каждой заливки бетона нужно обращать внимание на целостность конструкции, чтобы она не подвела в самый неподходящий момент. Особенно это касается опалубки для монолитного строительства, сделанной своими руками

На неё оказывается усиленная нагрузка.

Опалубка своими руками

Для съёмной опалубки используют деревянные брусья, фанеру (при незначительной нагрузке) и доски. В качестве соединительных элементов — болты или саморезы. В некоторых случаях используются листы алюминия или стали, но по стоимости такой вариант гораздо дороже. Самым бюджетным вариантом является необрезная доска, но в этом случае много времени займёт устранение щелей. Также можно поэкспериментировать с плоским шифером, закрепляя его на брусьях с помощью болтов.

При изготовлении опалубки важно правильно рассчитать её жёсткость. Элементы прочно фиксируют между собой, стараясь подогнать друг к другу с минимальным зазором

У выбранного материала должна быть минимальная адгезия к бетону.

Что касается размеров, то оптимальная толщина доски составляет 4-5 см, а ширина от 20 до 30 см. Длина каждого фрагмента должна быть в пределах 4 м. Для такой доски лучше всего подойдёт брус 4×4 см, который располагают с внешней стороны с шагом 1-1,2 м. Шурупы вкручивают изнутри. Доски подгоняют таким образом, чтобы щель была минимальной. Если она больше 5 мм, то на неё набивают рейку, а если меньше, то просто забивают паклей.

Отсутствие щелей особенно важно для монолитной конструкции. В противном случае прочность может снизиться

Чтобы этого не произошло многие строители рекомендуют выстилать внутреннюю часть опалубки рубероидом или полиэтиленовой плёнкой. Этот процесс является заключительным этапом сборки опалубки для монолитного строительства, собранной своими руками. Теперь её можно закрепить в нужном месте и приступить к бетонным работам.

ЧИТАТЬ ПО ТЕМЕ: Строительство дома из несъёмной опалубки своими руками

Обвязка опор

Сами по себе сваи еще не считаются полноценным фундаментом. Чтобы равномерно распределить общую нагрузку от строения по всем опорам, их необходимо обвязать – объединить в горизонтальной плоскости. Такая обвязка называется верхней или ростверком, а для ее выполнения применяются следующие материалы:

1. Для деревянных домов практикуется выполнение обвязки деревянным брусом хвойных пород. Для дополнительной защиты деревянного ростверка, брус обрабатывают антисептиками и пропитывают водоотталкивающими составами. Под оголовки в обязательном порядке подкладывается гидроизоляция, например, несколько слоев рубероида.
2. Обвязка металлопрокатом: швеллером, двутавровой балкой или уголком подходит, если использованы железобетонные или металлические сваи. Металлические изделия предварительно обрабатываются антикоррозийной защитой.
3. Железобетонный ростверк обустраивают в случае возведения наружных стен из штучного материала: кирпича или стеновых блоков. Его можно изготовить, укладывая готовые ж/б столбы или выполнить заливку бетоном, предварительно соорудив опалубку и уложив армирование.

Плюсы и минусы столбчато-ростверковых фундаментов

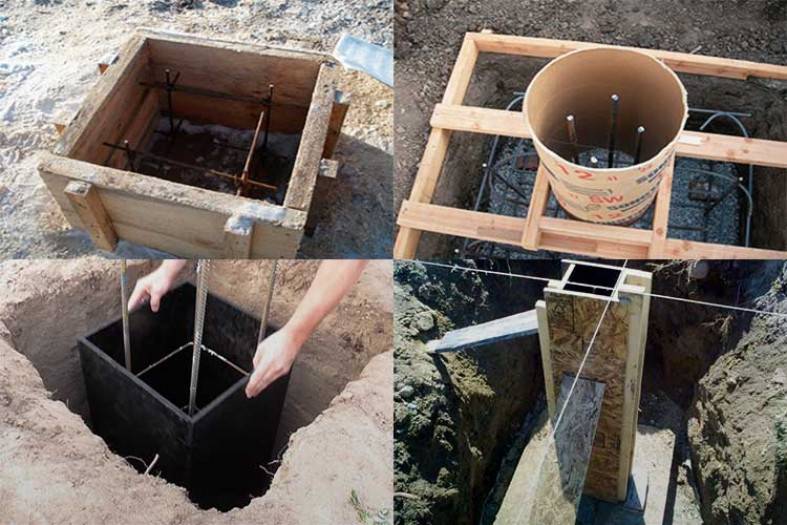

Опалубка столбчатого и свайного фундамента

Для столбчатого фундамента могут использоваться щиты, расположенные вертикально. Для заливки уширения пяты применяются 4 доски. Однако максимальной прочностью обладают монолитные конструкции. Поэтому короб для столба монтируется на доски, закрепленные на нижних щитах, использующихся для плиты уширения.

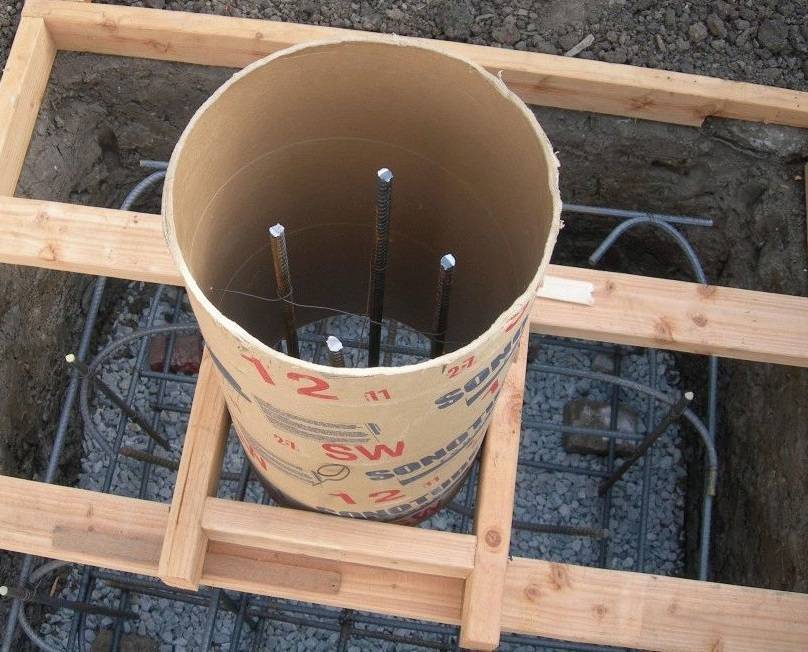

Самодельная опалубка столбчатого фундамента

Несъемная опалубка бурового свайного фундамента была рассмотрена выше. Это простейшие конструкции, которые не сложно изготовить своими руками.

Таким образом, для любого типа фундамента опалубка легко конструируется своими руками из труб, пиломатериалов, плит ОСБ, листов фанеры. При натяжении пленки на внутреннюю грань палубы материалы применяются повторно, позволяя снизить бюджет строительства.

Этапы монтажа

Виды свай

Классификация свай:

1. Винтовые. Заостренные металлические трубы с лопастями, установленными в нижней части. Завинчиваются в почву по принципу шурупа. Ленточно-винтовой фундамент удобен тем, что позволяет работать вручную поблизости от других построек.
2. Буронабивные. Опоры заливаются прямо на площадке. Подготавливается скважина нужной длины, в нее помещается металлический каркас и водостойкая опалубка (асбоцементные или полиэтиленовые трубы). Если позволяет грунт, для этой цели могут использоваться стенки скважины.
3. Погружные. Готовые опоры забиваются в почву с помощью строительного копра. Рядом с местом работы не должны находиться другие постройки. Требуется пространство для въезда строительной техники.

Ленточный фундамент на винтовых сваях представляет собой комбинированную конструкцию. Стены дома опираются на единую ленту, а опоры обеспечивают прочное сцепление с грунтом.

Способы погружения ленты:

1. Заглубленный. Такой вариант применяется при постройке массивных сооружений. Лента опускается ниже отметки промерзания почвы. Требуется большое количество земляных работ и отсутствие водоносных горизонтов. Данная технология используется крайне редко из-за нецелесообразности установки вспомогательных опор. Если территория позволяет установить такую систему, данная конструкция выдержит любое строение.
2. Мелкозаглубленный. Такой вариант используется наиболее часто. Опора погружается на глубину 30 см при открытом цоколе 50 см. К преимуществам относится небольшое количество земляных работ. Требуется точно рассчитать уровень грунтовых вод и узнать насчет сезонных изменений.
3. Незаглубленный. Представляет собой свайно-ростверковую конструкцию. Лента находится выше нулевого значения, поэтому она не выполняет опорную функцию.

В большинстве случаев используется мелкозаглубленная методика с применением буронабивных свай.

Ее преимущества:

• небольшое количество земляных работ;
• возможность сделать все самостоятельно, без привлечения специалистов;
• легкая транспортировка, т. к. все детали схемы создаются непосредственно на территории;
• возможность обойтись без специальных устройств.
