Как сделать улей из фанеры и пенопласта своими руками

Изделие из фанеры и пенопласта

Для изготовления выбранной конструкции улья понадобятся подробные чертежи всех деталей с указанием размеров, а также качественный материал и инструменты:

• просушенные листы фанеры для дна, крыши, магазинных и гнездовых модулей;
• деревянные планки для укрепления каркаса изнутри;
• пенопластовые блоки средней толщины;
• электропила или ножовка;
• молоток (дрель), гвозди (саморезы);
• шлифовальный инструмент;
• клей ПВА или другой водостойкий.

Наружные стенки корпуса могут быть сделаны из досок (обычных или предназначенных для обшивки), ДВП, древесные плиты с большим числом слоев.

Особенности сборки

Вначале из листов фанеры вырезают детали улья по чертежам, обязательно шлифуют их. Работать с материалом нужно аккуратно – тонкие древесные плитки легко повредить.

Порядок изготовления гнездового корпуса:

1. Стенки надежно соединяют между собой, используя планки для закрепления.
2. На противоположных сторонах формируют фальцы для рамок с вощинами.
3. Дно делается съемным: тогда его будет удобно чистить от скопившегося мусора.
4. На передней стенке прорезают 2 летка. К ним прикрепляют задвижки, а чуть ниже – планки для приземления пчел.

В процессе работы нужно проверять, чтобы края модуля были на одном уровне, изделие не перекашивалось. Все части плотно подгоняют друг к другу, соединяют с помощью гвоздей, промазывая стыки клеем, и закрепляют.

Наружные стенки корпуса устанавливают на достаточном расстоянии от каркаса, чтобы в промежуток свободно поместились пенопластовые блоки. Фанеру смазывают клеем, чтобы прикрепить утеплитель.

Дополнительные корпуса, магазины собираются по тому же принципу, что и основной модуль, но без днища. Крышу улья рекомендуется сделать со скатами и застелить водонепроницаемым материалом, например, листом железа. Наружные поверхности после сборки покрывают влагостойкой краской, тщательно просушивают.

Пчел можно будет заселить в новое жилище после его обработки от инфекций.

О размерах

Внутреннее пространство улья рассчитывается под количество сотовых рамок, которое планируется в него устанавливать. Высота стенок гнездового модуля, магазина также зависит от вощин, которые достигают 23 см в улье Рута, 30 и 14,5 см – в Дадане.

Необходимо оставлять для движения насекомых расстояние около 10 мм между рамками, под крышей или верхним модулем, не менее 20 мм – над днищем. Таким образом, для стенок лежака берутся листы фанеры высотой 35,5 см, в длину 2 из них равны 81 см, 2 других – 45 см. Для всех 4 сторон улья Дадан на 12 рамок понадобятся плитки 45х32 см, Рута на 10 рамок – 45х25 см и 37,5х25 см.

Внешние размеры зависят от толщины листов фанеры, используемых для изготовления пчелиного домика, наличия двойных стенок, утепления. Каркас может быть довольно тонким (0,4-0,8 см), но наружный слой желательно делать более 1,5 см в толщину.

Дно и крыша улья должны немного выступать за края короба – следует учитывать это, если планируется конструкция с двойными стенками.

Блоки пенопласта для утепления берутся толщиной от 2 до 5 см. В передней части корпуса их обычно не закладывают, чтобы не закрывать верхний леток. Расстояние между стенками остается свободным.

Чертежи

Детали для улья вырезают из фанеры в соответствии с размерами, указанными на схеме. Дополнительные стенки, которые устанавливают поверх основного каркаса, не принято изображать. Материал для них подбирают на свое усмотрение при необходимости утепления пчелиного жилища.

Можно собрать из фанеры несколько корпусов, магазинов своими руками: чертежи одной детали используются для изготовления всех таких модулей. Их строение одинаково для выбранного типа ульев, чтобы облегчить надстройку и замену.

https://youtube.com/watch?v=CszWkj52ZNA

Пример сборки

На чертеже показан порядок изготовления популярного варианта конструкции из фанеры с пенопластовыми вставками. Все детали плотно подгоняют друг к другу. Щели и стыки замазывают нетоксичным клеем.

В процессе работы нужно проверять, чтобы верхние и нижние края короба были на одном уровне, иначе он может перекоситься.

Виды ульев

На самом деле существует много разновидностей ульев. Каждая из них отличается по размерам и способу размещения сот. Выбор подходящей модели следует делать основываясь на целях, для которых вы собираетесь заводить пчел. Принято выделять следующие типы ульев:

• двухкорпусный,
• с полурамочным магазином,
• лежак,
• дадан,
• многокорпусный.

Двухкорпусный улей является наиболее универсальным. Не только потому что его проще всего изготовить, но и благодаря удобству эксплуатации. Тем не менее он имеет достаточно небольшие размеры, при которых меда хватит только для собственных нужд. Это ограничение не существенно, так как при желании, ульев делается столько, сколько поместится на участке.

Ульи с полурамочным магазином представляют собой конструкцию, которая состоит из двух независимых частей. Первая предназначается для обитания семьи пчел, во второй устанавливаются сетки для сбора меда. Корпуса с сеткой ставятся сверху на основной. При необходимости сильного медосбора допускается до трех сеток, но это пагубно влияет на пчел и сокращает их популяцию. Данный тип ульев позволяет собирать максимальное количество меда, но пчел при этом придется менять каждые 2-3 года.

Ульи-лежаки являются пережитком эпохи. Они появились первыми, когда о многих особенностях ухода за пчелами еще не было ничего известно. Главный недостаток – большие габариты, которые на практике не оправдывают себя. Доказанный факт, что пчелы предпочитают развивать гнездо по вертикали, поэтому лежаки, корпус которых изготавливается горизонтально, замедляют развитие семьи и даже при наличии множества сот не дают высоких показателей медозбора.

Даданы – это ульи, использующиеся в промышленном производстве, как и их близкие родственники многокорпусные ульи, они состоят из отдельных коробов, которые ставятся один на другой. На практике в домашних условиях даданы и многокорпусные ульи занимают слишком много места и требуют постоянного ухода. Поэтому для бытовых целей используются крайне редко.

Таким образом следует, что оптимальный вариант – это двухкорпусный улей. Он идеально подходит начинающим пасечникам и может обеспечить одну семью медом на круглый год. При необходимости двухкорпусный улей достаточно просто переделать в многокорпусный.

Комплект чертежей типового проекта 808-5-15, улья-лежака на 16 рамок

Разработан на основании заключения экспертизы Главного управления капитального строительства Министерства сельского хозяйства РСФСР № 174 от 15 марта 1972 года, СибЗНИИ-ЭП г. Новосибирск.

Альбом чертежей улья, восстановлен и переиздан, свободен к распространению только ссылкой на источник medvkostrome.ru

Пояснительная записка

Общая часть

Типовой проект улья-лежака на 16 рамок разработан на основании заключения экспертизы Главного управления капитального строительства Министерства сельского хозяйства РСФСР № 174 от 15 марта 1972 года. В соответствии с проектными материалами, представленными Научно-исследовательским институтом пчеловодства (старшие научные сотрудники т.т. Косьянов и Садовников).

Типовой проект улья-лежака на 16 рамок откорректирован на основании задания, утвержденного начальником Главсельстройпроекта Министерства сельского хозяйства СССР от 3 июня 1978 года.

Область применения: районы страны, занимающиеся пчеловодством.

Конструктивная часть

Корпус

Дно корпуса в виде щита из досок, сплачиваемых в шпунт, собирается на опорных брусках. Выступ дна на 35 мм за переднюю стенку корпуса служит нижней прилетной доской. Стенки корпуса собираются из двух досок толщиной 40 мм, которые сплачиваются в шпунт. Передняя стенка имеет два отверстия для образования летков.

Магазин

По высоте изготавляется из одной доски толщиной 40 мм (боковые стенки) и 30 мм (торцевые стенки) и плотно устанавливается на корпусе улья в четвертях, предусмотренных на торцах стенок корпуса и магазина.

Рамки (гнездовая и магазинная)

Запроектированы саморазделяющиеся с постоянным разделителем, выполненным в виде расширения верхней части боковых планок, предусмотрены отверстия для проволоки в боковых планках.

Диафрагма

Собирается из досок толщиной 14 мм сплачиваемых в четверть. Подвешивается при помощи верхнего бруска на четвертях стенок корпуса и плотно примыкает к стенкам и дну уплотнителем из листовой резины.

Подкрышник

Запроектирован по высоте из одной доски толщиной 25 мм, стенки в углах соединяются на шипах и гнездах; устанавливается на магазине в четвертях, предусмотренных на торцах стенок магазина и подкрышника.

Крыша улья

Изготавливается в виде щита, собранного из досок 15 мм, сплачиваемых в четверть. Крыша запроектирована горизонтальной, выступает за стенки улья на 20 мм и покрыта кровельной сталью. Для вентиляции улья в конструкциях крыши под средней частью щита, установлена сетка с ячейками 3х3 мм и предусмотрены продухи в торцевых стенках.

Обработка и отделка

Лицевые поверхности ульев должны быть гладко оструганы, не должны иметь заусенцев, острых кромок и углов. Деревянные элементы ульев снаружи должны быть обработаны олифой и окрашены масляной краской светлого тона в два слоя.

Собранное изделие должно стоять на горизонтальной плоскости устойчиво и не иметь перекосов.

Примечание

1. Для изготовления ульев должны применяться пиломатериал из древесины хвойных и лиственных пород. Влажность древесины при изготовлении ульев не должна превышать 15%.
2. Древесина должна быть доброкачественной, без трещин, гнили и по возможности, с небольшим количеством сучков. Сучки допускаются только здоровые, сросшиеся со следующими ограничениями. Размером не более 1/5 ширины детали в количестве не более 3 штук, на расстоянии не менее 65 мм от торцевых поверхностей и не менее 20 мм от продольны поверхностей. В местах клеевых соединений сучки, глазки, наклон в не допускается.
3. Для соединения деревянных деталей ульев, а также для заделки отверстий от выпавших сучков, должен применяться водоупорный клей.
4. Сборку улья производить после полного высыхания окраски на всех узлах.
5. Все узлы одинаковых деталей должны быть взаимозаменяемы. Детали ульев должны быть изготовлены с точностью, обеспечивающей сборку изделий без дополнительной подгонки.
6. Сопрягаемые узлы должны соединяться плотно без щелей, перекосов, заеданий и прилипания к друг другу.
7. Допуски на чертежах указаны в соответствии с ГОСТ6449-76 для 14 и 15 квалитетов. Все неуказанные допуски принимать по таблице 6 данного ГОСТа для среднего класса точности.

для увеличения нажмите на изображение

Я надеюсь, что Вам были полезны данные чертежи улья – лежака.

Мельников Виталий

Преимущества подобных ульев

Ульи, сделанные своими руками с помощью фанеры, обладают вескими преимуществами:

• теплота и сухость;
• прочность конструкции;
• доступность материала;
• небольшой вес;
• легко поддается ремонту;
• фанера способствует поддержанию здоровья пчел;
• удобство в транспортировке.

1 — кормушки; 2 — рамочки; 3 — крышка; 4 — ножки; 5 — общая крышка; 6 — корпус; 7 — летковые задвижки; 8 — поперечная стенка.В момент сборки руководствуйтесь проверенными схемами. Чтобы соорудить передвижное жилище для пчел, примените фанеру, утепленную с помощью пенопласта. Пенопласт обеспечит здоровые условия проживания насекомых. Конструкция получается легкой. Для нее понадобится восемь планок скрепленных. Это сооружение будет прочным каркасом. Высота должна быть минимальной.

Предлагаем ознакомиться: Содержание коз в домашних условиях для начинающих

Улей, изготовленный из фанеры и пенопласта, очень практичный. Понадобится не менее десяти кассет. Лежак имеет длину – 250 миллиметров, а ширину – 25 миллиметров. Обшивка будет пенопластовой, с помощью клея соединяются все стыки. В таком случае не понадобятся саморезы. Преимущество конструкции, изготовленной своими руками – легкая транспортировка и высокое качество.

Практичность
Благодаря тому, что вес готовых конструкций не очень большой, их очень удобно транспортировать и переставлять своими руками. Но при этом массы у готовых изделий достаточно, чтобы обеспечить их устойчивость к порывам ветра
Доступность
Фанеру можно приобрести практически в любом магазине строительных материалов, ее цена довольно демократична, что делает ее доступной самому широкому кругу покупателей

Общая стоимость проекта будет невысокой, что особенно важно, если нужно сэкономить, но при этом получить хороший результат
Простота изготовления
Инструкция по проведению работ весьма проста, поэтому они по силам даже тем, кто не имеет опыта в данной сфере. Самое главное – разобраться во всех тонкостях конструкций, перед тем как сделать ее, это позволит избежать ошибок, которые нередко допускают неопытные пчеловоды
Ремонтопригодность
Важным преимуществом является и тот факт, что при повреждении отдельных элементов улей можно без проблем починить, при этом на это не уйдет много времени и сил
Высокие эксплуатационные характеристики
Фанера отлично подходит для сооружения ульев, так как данный материал обладает отличными теплоизоляционными характеристиками, обеспечивает необходимую надежность и позволяет создать внутри оптимальный микроклимат для пчел. Окрашивание не только защищает конструкцию, но и делает ее более привлекательной, ведь вы можете подобрать расцветку, которая органично впишется в приусадебный участок

Окрашивание не только защищает конструкцию, но и делает ее более привлекательной, ведь вы можете подобрать расцветку, которая органично впишется в приусадебный участок

Чертеж улья из фанеры и пенопласта.

Часто передвижные ульи делаются из фанеры, она утепляется обычным пенопластом. В итоге получается прочный каркас короба, который поверх обшивается теплоизолятором, позволяющим обеспечить оптимальные условия для содержания роя. Такой передвижной улей обладает небольшим весом, он намного легче, чем стандартный фанерный утепленный, который используется для размещения на одном участке.

Улей из фанеры сделать не так сложно, его длина будет полностью зависеть от количества устанавливаемых кассет. Обычно их 10 штук, при этом на каждую требуется по 30 мм свободного пространства. В данном случае длина лежака будет составлять 250 мм, свою прочность фанера сохраняет при ширине в 25 мм. На одну рамку можно брать по 50 мм от общей высоты.

Предлагаем ознакомиться: Как сделать домик для хорька своими руками

Такой улей лежак весит мало, его переносить довольно легко, даже десяток конструкций можно быстро транспортировать на тот участок, который будет использоваться для пчеловодства. Дно каркаса есть только у первого короба, а верхняя крыша — только у последнего, промежуточные элементы конструкции ставятся в ряд

Важно не забыть для каждого такого элемента использовать прилетную планку, просверлить отверстие для летка

Собрать такой улей может даже новичок, но для его эксплуатации необходим опыт. Перед тем как планировать его использование, необходимо четко определиться с тем, насколько нужен именно такой вид конструкции, возможно, лучше предпочесть совершенно другой.

Особенности

Ульи своими руками возможно сделать из пенопласта, фанеры или дерева. Себестоимость работы по созданию улья самостоятельно может быть минимальная, задействовать допустимо материалы, б/у.

На стадии прорисовки чертежа важно досконально разработать модель, которая оптимально будет соответствовать всем требованиям. Чтобы сделать главный блок улья, следует создать из брусков прочный каркас, обшить изнутри или снаружи досками

В зазор между досками помещается утеплитель.

Сделать следует обязательно специальные прорези, в которых будут закреплены рамки. Помнить необходимо про летки, они обеспечивают попадание пчел в само жилище.

Поддон может быть двух видов:

Второй вид поддонов более популярен, его легче чистить.

Крыша делается из фанеры или досок, накрывается металлическим профилем или другим оцинкованным железом. Форма рамок очень зависит от конструкции улья.

Чтобы домик для пчел был для них желанным местом отдыха, следует во время строительства придерживаться некоторых постулатов:

• материал должен выдерживать определенные механические нагрузки, перепады температур и влажности;
• при монтаже домика обязательно следует оставить зазор между стенками, куда будет закладываться утеплитель;
• летков должно быть несколько штук, в зависимости от погоды их можно будет уменьшать или увеличивать;
• жилище обязано быть не только уютным и теплым, но и иметь довольно большую площадь, чтобы пчелам было, где складывать мед, размещать приплод.

Лучшим материалом для создания улья считается дерево. Используются обычно недорогие породы деревьев:

Пчелы охотно расселяются в деревянных ульях, дерево не содержит токсинов и является хорошим теплоизолятором.

Подбирая доски для улья, следует обратить внимание на их качество, не должно быть дефектов, гнили, трещин и тому подобного. Ширина досок должна превышать предполагаемую ширину стенки на 5-6 мм

Древесину следует соответствующим образом обрабатывать, иначе она за пару сезонов придет в негодность. Пчелы не видят красный колер, самые лучшие для них цвета:

Красить лучше всего масляными красками, они не содержать токсинов и долго держатся.

Чтобы правильно собрать главный блок улья, следует точно соблюдать все размеры, которые указаны в чертеже. Стандартный формат жилища для пчел:

• ширина 330 мм;
• длина 305 мм;
• высота 138 мм.

Крышка делается из фанеры или ДСП, обязательно следует оставлять зазор шириной 32 мм, в летнее время подобный воздушный зазор обеспечит оптимальную температуру в жаркое время. В холодное время года в эти пазы можно инсталлировать утеплитель.

Популярны также ульи, которые называются удав. В них можно монтировать широкие рамки. В верхних частях делаются пропилы для вощины.

Размеры такой конструкции:

• ширина 13,7 см;
• толщина 3,2 см;
• длина 37,8 см.

Стенки с боков имеют такую конфигурацию:

• ширина 13,6 см;
• толщина 2 см;
• длина 35 см.

Примыкание элементов вплотную друг к другу делается с помощью специальных пазов.

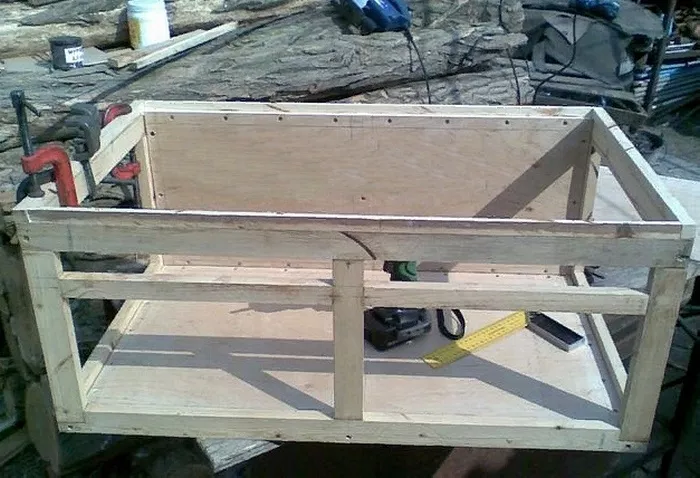

Каркас делается из брусков толщиной 30 мм, два бруска нужны будут 45 мм. В каркас вставляется фанера с сеткой, конструкция крепится с использованием фальцев.

В крышке следует сделать обязательно закрывающееся вентиляционное отверстие.

Преимущество ульев-удавов, можно сделать все элементы из подручных или б/у материалов. Подобные объекты имеют большую площадь, пчелы в них себя чествуют комфортно.

Из недостатков можно вспомнить: много времени уходит на обработку рамок в каждом улье, их может помещаться более 20 штук.

Процесс изготовления

Для начала вам следует выбрать чертеж, который вы можете сделать самостоятельно или посмотреть ниже на представленные варианты. Если вы новичок рекомендуется делать лежак, так как он имеет самую простую сборку. Остальные модели отличаются только конфигурацией.

Желательно следовать таким инструкциям.

1. Используя специальные планки, крепко фиксируем стенки.
2. На входе вырезают два лотка. А к ним крепят задвижки, ниже – планки для посадки пчел.
3. Пол необходимо соорудить таким, чтобы его можно было снять.

Во время работы необходимо следить за краями модуля, чтобы конструкция не перекашивалась. Все части крепят гвоздями и промазывают клеем.

Улей из фанеры и пенопласта своими руками

Из фанеры и пенопласта улей возможно сделать самостоятельно. Перед началом работы стоит определиться с конструкцией, начертить рисунок и приготовить нужные инструменты и материалы. Ниже представлена схема улья на 12 рамок, который состоит из двух корпусов. Размеры внутри: длина и ширина — 450 мм, высота — 310 мм. Толщина материала влияет на габариты наружного корпуса.

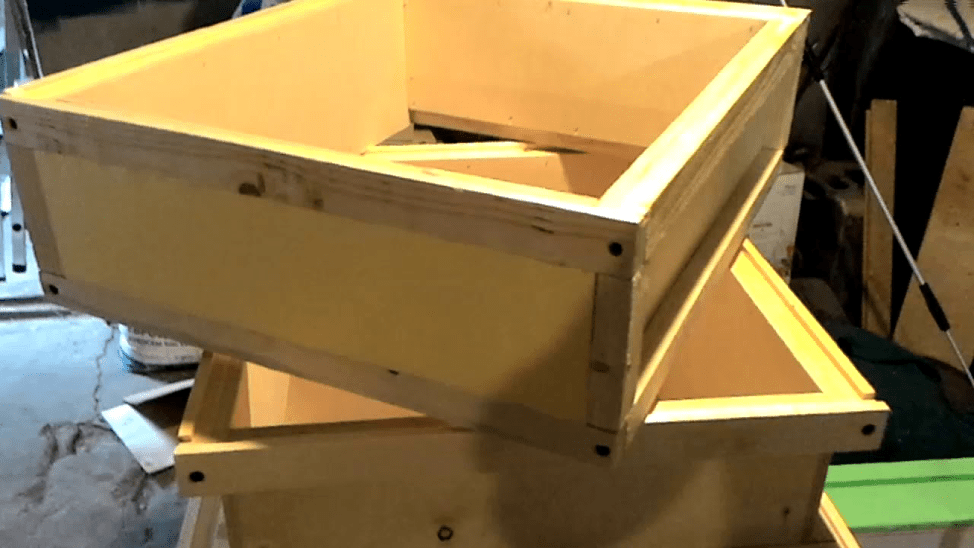

Улей из фанеры, состоящий из двух корпусов

Действия по изготовлению улья с двумя корпусами:

1. Взять 12 деталей, которые имеют размеры 450х310 мм. Для стенок взять 4 фрагмента 450х306 мм. Толщина материала должна быть 8-10 мм.
2. Соединение элементов улья производится с помощью клея для древесины. С одного края должно быть совпадение всех частей, а с другого края на лицевой и задней стенке должны образоваться фальцы. Они необходимы для расположения рамок.
3. Под леток, который находится вверху, проделать щель. В диаметре она должна составлять 15 мм.
4. Для летка, который располагается снизу, проделывают прямоугольной формы отверстие, размеры которого 250х5. Его делают, когда дно у улья не съемное.
5. Для установки корпусов на частях блоков проделываются выемки. Они накладываются друг на друга.
6. Затем производят сбор корпусов. Для этого детали промазываются клеем и фиксируют саморезами. Помимо этого возможно применение уголков и скоб, которые располагаются по периметру.
7. В соответствии с размерами корпуса вырезается нижний короб. Его дно застилают фанерой, которая должна быть устойчива к воде. Стыки промазывают клеем и дополнительно закрепляют саморезами.
8. Съемное дно делают в соответствии с чертежами. Поверх него делают корпус.

Как собирают крышу улья:

• по наружным размерам корпуса определяют ее площадь;
• установка пластин производится так же, как скрепляются элементы корпуса;
• с помощью клея и саморезов, на конструкцию сверху устанавливают лист фанеры.

Важно! Для более длительного срока службы крыши, ее покрывают листом железа, рубероидом или пленкой. Далее делают доску прилета и прикрепляют ее у летка. Из слоев фанеры клеят ручки и крепят к стенкам корпуса

Чтобы ульи из фанеры прослужили более длительное время, делают пропитку всех поверхностей конструкции водоотталкивающей жидкостью. Все элементы собираются, когда жидкость полностью просохнет. Внутри располагаются рамки

Из слоев фанеры клеят ручки и крепят к стенкам корпуса. Чтобы ульи из фанеры прослужили более длительное время, делают пропитку всех поверхностей конструкции водоотталкивающей жидкостью. Все элементы собираются, когда жидкость полностью просохнет. Внутри располагаются рамки

Далее делают доску прилета и прикрепляют ее у летка. Из слоев фанеры клеят ручки и крепят к стенкам корпуса. Чтобы ульи из фанеры прослужили более длительное время, делают пропитку всех поверхностей конструкции водоотталкивающей жидкостью. Все элементы собираются, когда жидкость полностью просохнет. Внутри располагаются рамки.

Подобным образом осуществляется сборка других видов ульев. Толщина фанеры влияет на климат внутри домика. Утепление ульев производят с помощью пенопласта, имеющего толщину 50 мм. Он защитит пчел от ветра, сырости и холода. Подобное утепление позволяет насекомым не затрачивать дополнительную энергию на обогрев, благодаря чему корм расходуется в меньшем объеме.

Разновидности

Ульи из фанерных деталей можно собрать в домашних условиях. Конструкцию пасечник может выбрать, исходя из потребностей выбранной породы пчел, климата региона разведения насекомых, величины роя и некоторых других особенностей.

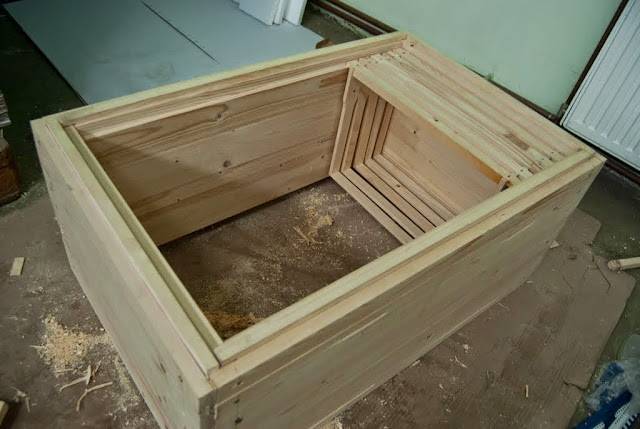

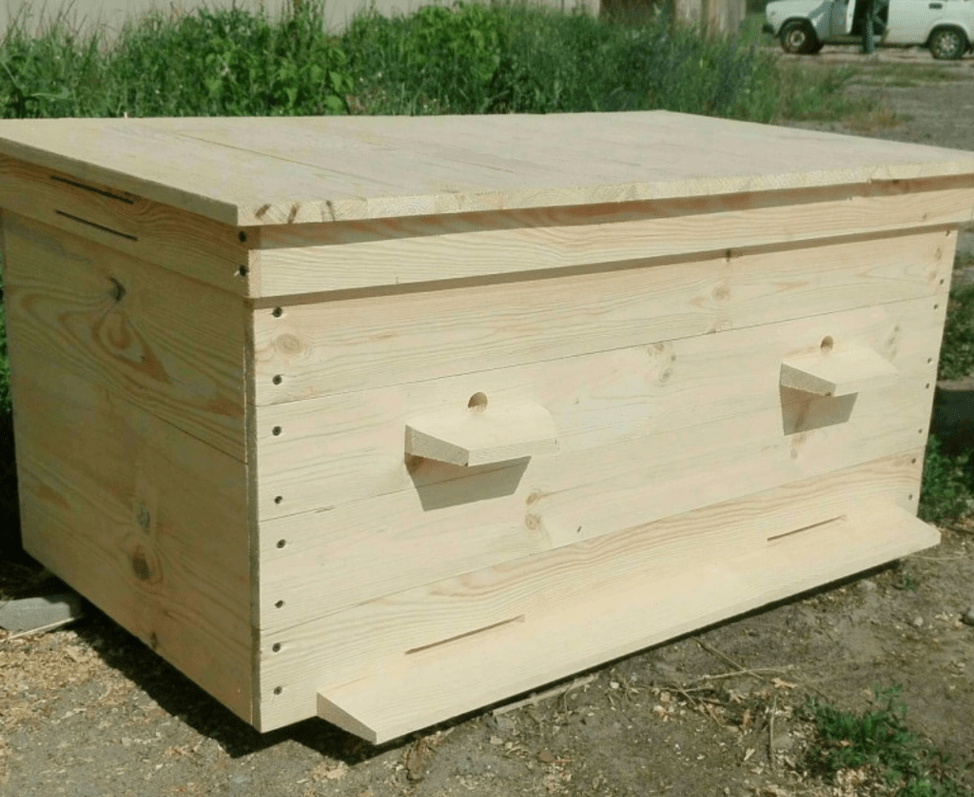

Лежак

Этот вариант пчелиного жилища часто рекомендуют новичкам. Преимущества и особенности строения данного улья:

горизонтальный вариант улья с откидным верхом;

• отсутствуют громоздкие детали, которые нужно снимать или отодвигать для выполнения работ с пчелиным семейством – открыт доступ к каждому из заполненных отсеков;
• улей несложно чистить, собирать продукты;
• допускается устанавливать разное количество рамок (например, 16, 20 или 24).

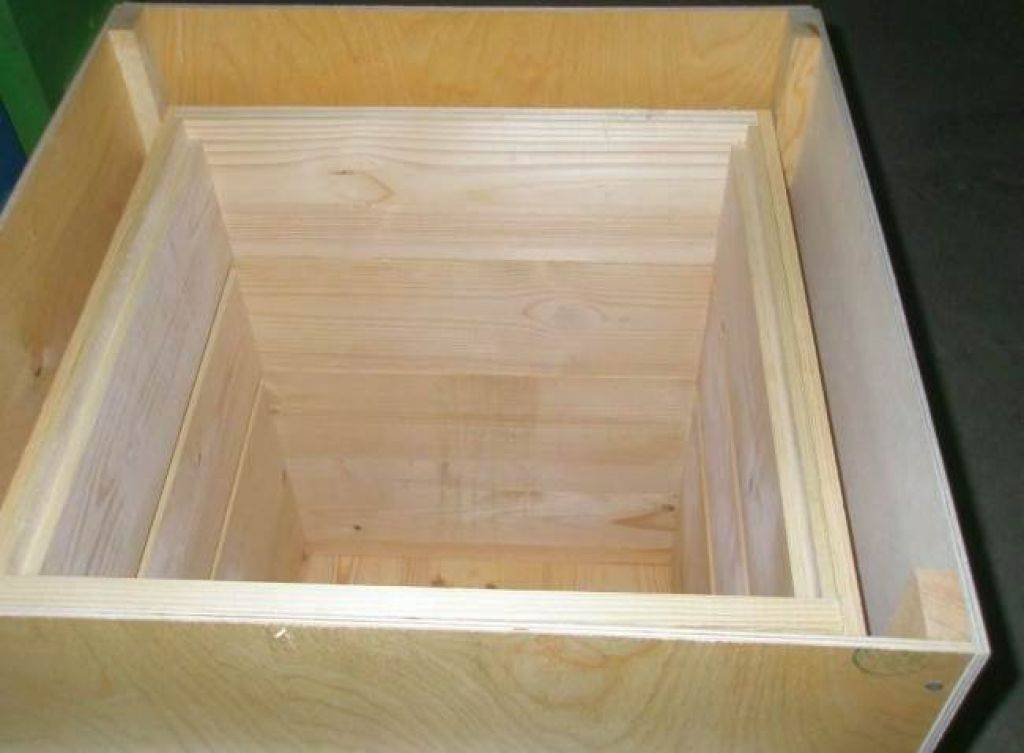

Двустенный улей – Дадана

Дадановские конструкции используются на пасеках чаще других. Особенности таких пчелиных домиков заключаются в следующем:

• подходят для регионов, где наблюдается резкое снижение температуры весной и осенью;
• данные варианты дополняются отдельной стенкой из фанеры, пространство внутри заполняется пенопластом;

если в период эксплуатации возможен перенос домика, необходимо заранее предусмотреть дополнительные ручки на боковых стенках постройки, при этом размер строения должен оставаться небольшим.

Наружную стенку можно выполнить из другого материала

Важно, чтобы внешняя обшивка по толщине была больше листа фанеры

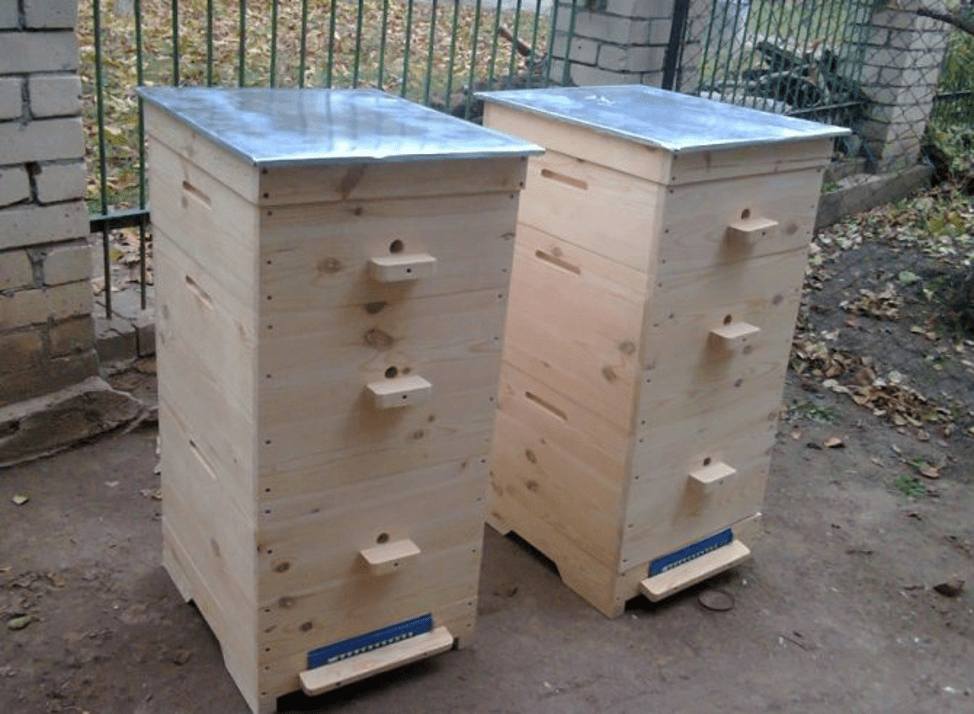

Многокорпусный

Домики из нескольких корпусов относят к строениям вертикального типа. Особенности строения:

• в каждом помещается небольшое количество рамок (обычно устанавливают по 8-12 штук);
• друг на друга помещают по две-три секции, иногда больше – в зависимости от размера пчелиного роя;
• корпуса можно менять местами при необходимости;
• доступно несколько вариантов комбинации элементов в многокорпусной конструкции.

Ульи мобильны – можно перемещать с места на место. Например, в зависимости от периода цветения деревьев или растений.

Особенности сборки

Ульи из фанеры и пенопласта своими руками можно собрать в нескольких вариантах:

• классические лежаки;
• двустенные Даданы;
• многокорпусные конструкции.

Во всех перечисленных вариантах используется именно каркасная сборка в разных сочетаниях. Самая упрощенная разновидность такого самодельного улья представляет собой двустенную конструкцию из фанеры, утепленную воздушной прослойкой либо подходящим теплоизоляционным материалом.

Но есть и другие способы монтажа:

• внутри фанера, снаружи доски или вагонка для фасадов;
• внутри фанера, снаружи ДВП;
• внутри доски или ДВП, снаружи толстая фанера.

При комбинировании материалов фанеру размещают преимущественно внутри, как более тонкий элемент. Утеплителем чаще всего выступает пенопласт разной толщины – от 20 до 50 мм.

Улей из фанеры и пенопласта – самая экономная конструкция, простая в сборке и практичная в эксплуатации. Сыпучие натуральные материалы привлекают грызунов, моль, муравьев. Их приходится менять фактически ежегодно. А современные утеплители типа базальтовых плит стоят дорого и монтируются сложнее, чем пенопласт.

О размерах

Лежак или дадановский улей из фанеры собираются с соблюдением стандартных габаритов внутри корпуса – рамки должны стоять правильно. Именно под их размеры подгоняется любая конструкция улья.

Для лежаков это 810 на 450 мм при высоте до подкрышника 355 миллиметров. Даданы – корпус 450 на 450, высота 310 мм (вмещается 12 соторамок). Многокорпусные Руты – 450 на 375, высота 250 мм (вмещается 10 соторамок).

По желанию можно вносить изменения в конструкцию. Главное – обеспечить правильную установку рамок:

• 7,5-8 мм оставляется между стенками и боковыми планками соторамок;
• 37-38 мм – расстояние между центрами соседних рамок;
• 25 мм – толщина каждой рамки;
• 11 на 20 мм – фальцы для установки соторамок.

Пример сборки

Для работы понадобится:

• лист фанеры толщиной 10 мм (1 200 на 1 200 мм);
• 25–миллиметровая доска – 1,5 метра;
• электрический лобзик;
• отвертка или шуруповерт;
• самонарезающие шурупы по дереву – длиной 32 и 45 мм;
• струбцины и уголок для сборки;
• деревообрабатывающий станок.

Улей из фанеры своими руками – чертежи:

1. Доска распиливается на нужное количество отрезков длиной 520 и 466 мм, каждый из которых распускается на три части с помощью бытового деревообрабатывающего станка.
2. К детали №6 крепится брусок с четвертью (дет. №1). Паз детали совмещается с фанерой, стык фиксируется самонарезающими шурупами длиной 32 мм. Дополнительно на всех стыках можно использовать ПВА – это обеспечит надежную защиту от атмосферной влаги.
3. К этой же фанере крепится второй брусок (дет. №2). Паз детали смотрит наружу. С использованием штангенциркуля отмеряется 20-миллиметровая полочка для подвешивания соторамок. Стык фиксируется тремя саморезами на 32 мм.
4. Сюда же прикручиваются боковые бруски (дет. № 4). Сборка ведется с использованием струбцин и уголка, чтобы исключить деформацию.
5. Аналогичным образом монтируется вторая боковина улья (см. шаг 2-4).
6. К боковинам саморезами длиной 45 мм крепятся передняя и задняя стенки (на чертежах дет. №7) – шурупы входят в детали 1 и 2. При этом все углы и плоскости контролируются с помощью уголка и струбцин.
7. На завершающем этапе к передней и задней стенке саморезами на 45 мм прикручиваются детали 3 и 5. Торчащие изнутри концы шурупов срезают шлифовальной машиной.
8. Выступающую вверху фанеру (тонкие полоски) удаляют электрическим лобзиком. Эти обрезки идут на укрепление пазов при установке утеплителя снаружи. Их просверливают 1,5-миллиметровым сверлом и фиксируют небольшими гвоздиками. Поверх пенопласта можно установить фольгу.
9. Снаружи в пазы каркаса вставляется 3-миллиметровая фанера, и фиксируется саморезами. Без утеплителя улей можно использовать для летнего содержания пчел.

Магазин

Сборка магазина или дополнительного пространства для пчел зависит от того, какой размер рамки вы выбрали. Детали магазина:

• Боковые стенки (внутри и снаружи).
• Внешние и внутренние стенки для лицевой и задней стороны.
• Гнездовые по бокам, спереди и сзади.
• Планки для сборки всех панелей.
• Прослойка пенопласта достаточной толщины.

Магазин собирается точно также, как и основной корпус улья. При установке проверяется нормативность щелей конструкции. После доработки можно склеить все части магазина между собой и укрепить гвоздями.

https://youtube.com/watch?v=nWnFJMpUGBA

https://youtube.com/watch?v=e4rQ-hjShko

История создания

Шарль Дадан – это французский пчеловод, который на протяжении длительного времени занимался тщательным изучением разнообразных конструкций ульев, проводил сравнения и делал расчеты. Он был уверен в том, что молодые матки способны откладывать до трех тысяч яиц за один день.

Он рассчитал, что для заполнения всех сот за один день с помощью меда, потребуется полторы тысячи ячеек. Именно поэтому в улье Дадана из двенадцати рамок хватит места для всей медовой продукции.

Дадановский улей пользуется необычайным спросом среди всех пчеловодов. Его также изготавливают своими руками.

Разновидности ульев

Ульи Дадана могут состоять из десяти и двенадцати рамок, имеющих соответствующие размеры. Учитывая популярность таких ульев для пчел, считается, что данная разновидность конструкции очень эффективная, практичная и удобная для пчеловождения.

• 12 рамок. Подобный улей имеет стандартные размеры (450 на 450 мм). Для стенок такого улья подойдут 37 миллиметровые доски, исключение составляет подкрышник и крыша. Говоря о визуальном размере улья для пчел, он приблизительно равен 524 на 524 мм. Различается несколько разновидностей таких конструкций, разница заключается в численности рамок.
• 10 рамок. Своими руками можно легко изготовить ульи Дадана-Блата, учитывая чертежи и размеры. В итоге должны получатся высота корпуса Дадана-блата до 325 мм, ширина до 445 мм, а длина 450 мм. Магазины должны быть высотою в 165 мм. Верхний леток должен иметь размер 12 на 10.

https://youtube.com/watch?v=vR2zMg7EWSo

Как создавались ульи Дадана-Блатта

Шарль Дадан (1817 г.р.) был тем человеком, которому пришла в голову идея создать улей с вертикальным типом. Он изучал конструкции пчелиных домов много лет. А на его собственной пасеке был 8‑рамочный улей.

Француз применил подход чисто математический:

• Сколько яиц откладывает одна пчеломатка за один день? — 3000.
• Сколько ячеек пчелы способны заполнить в сотах в течение дня? — 1600.
• Значит в 12-ти рамках Квимби окажется 10,5 тысяч ячеек.

Эти расчеты и эксперименты позволили усовершенствовать конструкцию и создать собственный даданов улей. Это изобретение очень скоро стали использовать пчеловоды в странах самых разных.

Но довести его до совершенства, вывести на рынок удалось швейцарцу Блатту. Внесенные им коррективы корпуса сделали улей подходящим для условий зимы. Система, имеющая размер рамки 435 мм (раньше было 470) получила имя Дадана-Блатта. Кстати, у бренда есть еще одно имя DADANT.

Особенности новых ульев

Несмотря на очевидную эффективность новой конструкции, до сих пор дадановский улей вызывает дискуссии пчеловодов. Кто-то уверен, что они давно изжили себя, кто-то уверен в обратном.

Но следует признать, что у этих конструкций есть несомненные достоинства:

• Даже самая сильная семья пчел, вполне будет довольствоваться одним корпусом.
• Концентрация меда в магазине осуществляется в предельном объеме.
• Однокорпусный вариант улья избавит вас от нужды передвигать объемные корпуса.
• Все рамки легко доступны для пчеловода.
• Конструкция улья роению пчел никак не способствует, следовательно, за состоянием рамок наблюдать довольно легко.
• В зимний период здесь уместятся не только основная семья, но и запасная. Достаточно их разделить перегородкой.
• Эту систему новички могут освоить легко из-за простоты ее использования.
• Он будет служить вам лет 25, если не нарушать правил эксплуатации.

Дадан прошел испытание временем – конструкция была изобретена в конце 19 века. Продуманная конструкция, простота и надежность сделали его популярным среди опытных пчеловодов и новичков.

Американский француз Дадан в 60х годах 19 века рассчитал математически габариты улья. К сожалению, работу не удалось завершить. Несколько лет спустя другой пчеловод, швейцарец Блатт довел до ума наработки Дадана и запатентовал работу как улей Дадана-Блатта.

Улей Дадан — конструкцияВ наше время Дадановский улей представлен несколькими типами конструкций. Главные различия – объем, материал и теплоизоляция.Габариты конструкции – вопрос стратегический

Важно понимать, что нужно в конкретных условиях

• 10 рамочный. Классическая схема Дадана.
• 12 рамочный. Квадратное сечение позволяет по-разному расположить рамки (с теплым или холодным заносом).
• 14 и 16 рамочный. Тяжелей работать в одиночку. Увеличенное количество рамок создает большую нагрузку на конструкцию.
