Ширина ленточного фундамента и железобетонные плиты

Ширина монолитной ленты

При выполнении монолитного железобетонного фундамента его размеры могут быть разными в зависимости от условий проектирования, особенностей сооружения и используемого материала. С глубиной ленточного фундамента всё более-менее понятно. Он может быть двух типов:

Мелкозаглублённый. В этом случае нижняя отметка конструкции находится от поверхности земли на расстоянии 70 см или даже меньше. Такое основание делается под лёгкие стены в небольших строениях.
Заглублённый фундамент выполняется ниже точки промерзания почвы на 20-30 см. Он может быть и намного глубже, если дом строится с подвалом или цокольными помещениями.

Чтобы подобрать оптимальные размеры основания, необходимо знать следующие параметры:

состав грунта на территории строительства;
расположение грунтовых вод;
глубину, на которую промерзает грунт в данном регионе;
нагрузки на конструкцию от стен, плит перекрытия, крыши.

Если требуется выполнить цоколь, выступающий вперёд относительно плоскости стен, то ширина фундамента может быть на 5-8 см больше. Чтобы сделать западающий относительно поверхности стен цоколь, можно использовать ленточный фундамент меньшей ширины, чем стены.

Пример подбора ширины ленточного фундамента в зависимости от конструкции стен выглядит так:

Если стены здания будут выполняться из кирпича, камня или железобетона, то для повышения несущей способности основание делается немного шире. Например, для кирпичных стен, ширина которых равна 510 мм, лучше сделать фундамент толщиной не менее 600 мм.
Если кладка стен будет вестись из лёгкого материала, например, брёвен, пенобетона, или здание будет каркасного типа, то размеры фундамента могут быть уменьшены. Так, для стен толщиной 50 см достаточно ленты шириной 40-45 см.

Как рассчитать диаметр арматуры

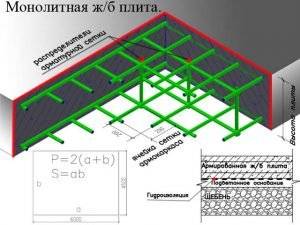

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
допустимый нахлест;
вертикальное армирование;
количество стержней для П-образных хомутов.

Область применения

Сборные ленточные фундаменты нашли широкое применение при возведении малоэтажных зданий различного целевого предназначения. К числу их основных конкурентных преимуществ эксперты относят высокую скорость выполнения монтажных работ, надежность и прочность.

Применение при этом железобетонных плит ФЛ предоставляет возможность создания стабильных и долговечных фундаментов даже на просадочных грунтах. Это достигается за счет увеличения площади опоры фундаментной конструкции, что обеспечивает уменьшение действующей на грунт нагрузки. В результате удается избежать сезонного «проседания» несущих стен сооружения, что приводит к их деформации и возникновению трещин.

Свойства

Для изготовления плит ФЛ компания ООО «ЖБИ-Строй», в соответствии с требованиями ГОСТ 13580-85, применяет тяжелый бетон марки 150 (В10) и выше с такими характеристиками:

Водонепроницаемость – W2
Морозостойкость – F75
Продольная напрягаемая арматура из стали AIII; B-I

Изделия рассчитаны на эксплуатацию при температуре воздуха не ниже -40 ˚С и сейсмических толчках до 9 баллов. Трапециевидная в сечении форма плит ФЛ служит дополнительным фактором защиты при строительстве на пучинистых грунтах — силы морозного пучения компенсирует масса материала, использованного в качестве обратной отсыпки.

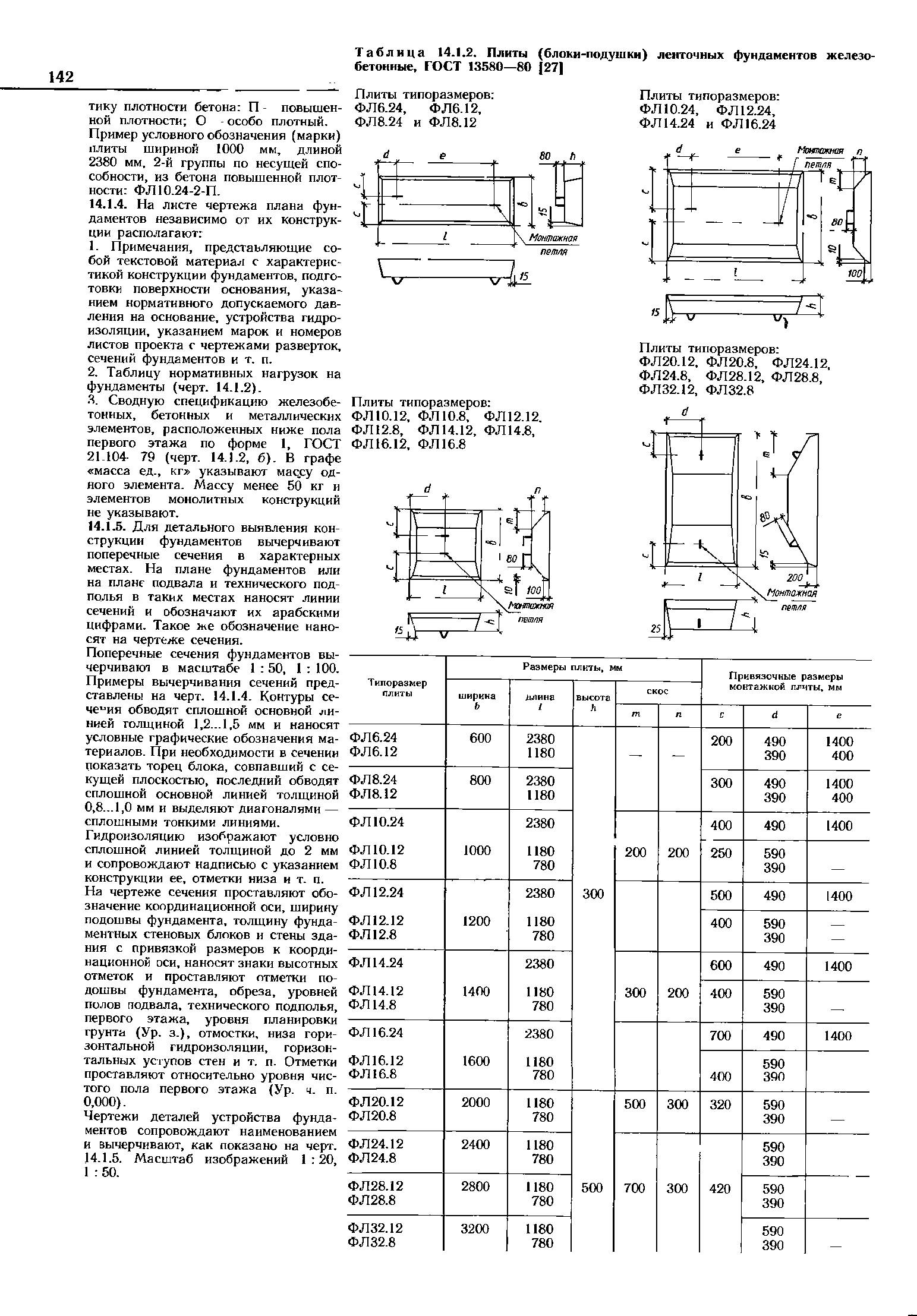

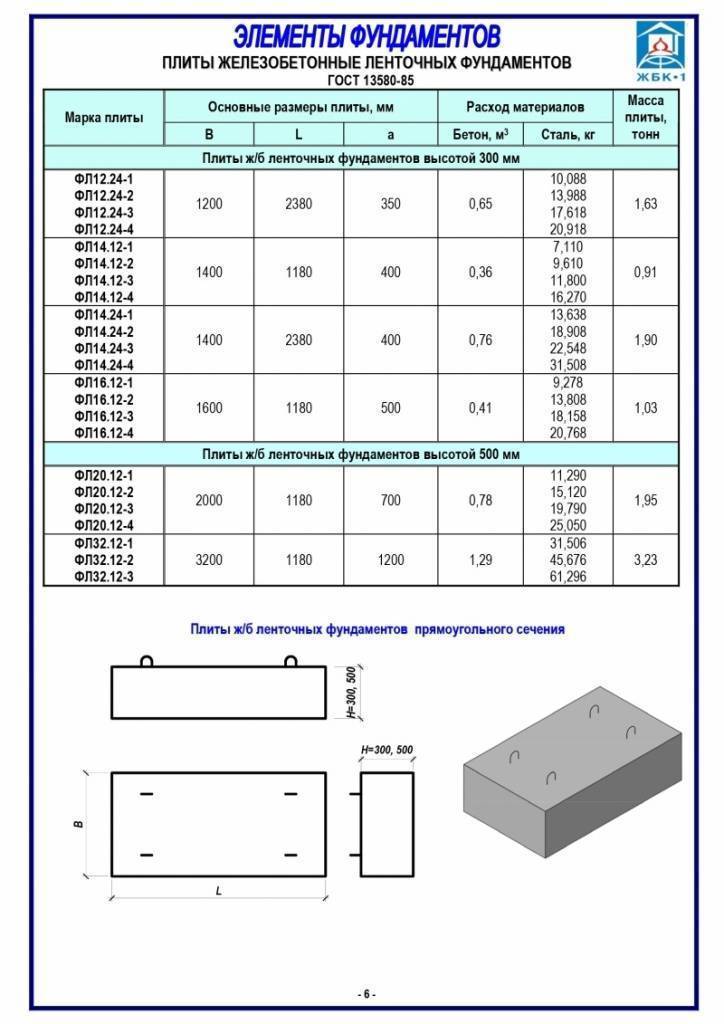

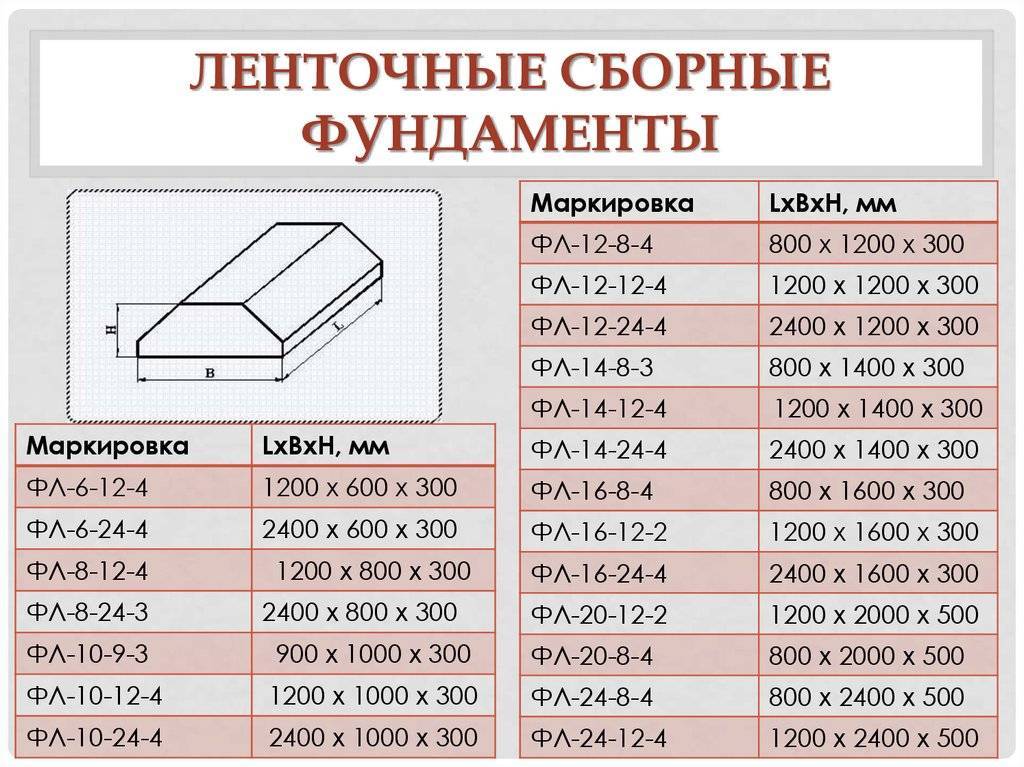

№	Наименование	Размеры, мм.	Объемизделия, м3	Массаизделия, т.	Марка бетона
b	L	h
1	ФЛ 8. 24-2	800	2380	300	0,570	1,40	150
2	ФЛ 8. 12-2	800	1180	300	0,270	0,69	150
3	ФЛ 10. 8-2	1000	780	300	0,200	0,50	150
4	ФЛ 10. 12-2	1000	1180	300	0,300	0,75	150
5	ФЛ 12. 8-2	1200	780	300	0,230	0,57	150
6	ФЛ 12. 12-2	1200	1180	300	0,350	0,87	150
7	ФЛ 14. 8-2	1400	780	300	0,270	0,69	150
8	ФЛ 14. 12-2	1400	1180	300	0,420	1,00	150
9	ФЛ 16. 8-2	1600	780	300	0,320	0,80	150
10	ФЛ	1600	1180	300	0,490	1,20	150
11	ФЛ 10. 24-2	1000	2380	300	0,610	1,50	150
12	ФЛ 12. 24-2	1200	2380	300	0,730	1,80	150
13	ФЛ 14. 24-2	1400	2380	300	0,850	2,100	150
14	ФЛ 16. 24-2	1600	2380	300	0,990	2,50	150
15	ФЛ 20. 12-2	2000	1180	500	0,980	2,40	150
16	ФЛ 20. 8-2	2000	780	500	0,640	1,60	150
17	ФЛ 24. 12-2	2400	1180	500	1,140	2,80	150
18	ФЛ 24. 8-2	2400	780	500	0,750	1,90	150
19	ФЛ 28. 12-2	2800	1180	500	1,370	3,40	200
20	ФЛ 28. 8-2	2800	780	500	0,900	2,20	200
21	ФЛ 32. 12-2	3200	1180	500	1,600	4,00	200
22	ФЛ 32. 8-2	3200	780	500	1,050	2,60	200
Норма загрузки в ж/д вагон	По подбору, 25 м3, 63т

Наши координаты:

Адрес: г. Калуга, ул. Болдина, д. 57, к.1, офис 402Телефоны: 8 (4842) 92-67-67;8 (910) 510-44-40; 8 (980) 714-90-83

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

тип грунта на участке;
материал и суммарная площадь стен;
тип и площадь перекрытия;
тип, общая площадь и угол уклона кровли;
регион строительства.

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

линейные размеры основания;
шаг размещения прутков;
количество рядов армирующей конструкции.

Расчет ленточного фундамента

Любой монолитный ленточный фундамент для многоэтажного дома или одноэтажного строения проектируется с учетом нормативов и требований, указанных в СНиП 3.03.01-87 и ГОСТ Р 52086-2003.

В расчетах обязательно берут во внимание результаты гидрогеологических изысканий участка, опыт эксплуатации соседних зданий. В первую очередь, нужно определить характеристики и состав почвы на предполагаемой глубине, сделать под будущий фундамент чертеж.

Глубина заложения

Данный параметр находится в прямой зависимости от веса здания, глубины промерзания грунта в регионе. Крупный коттедж на грунте с оптимальной несущей способностью требует таких показателей: глубина промерзания грунта плюс 10 сантиметров (минимум 50-70 сантиметров). При наличии подвала глубину увеличивают. Если создается мелкозаглубленное основание, граница промерзания не оказывает влияния на глубину заглубления.

Что касается границы грунтовых вод, то глубина прохода фундамента зависит от месторасположения слоя, на который планируется опирать основание: можно делать ниже или выше линии. Если ниже – обязательно понадобятся дренаж и антикоррозийная обработка ленты.

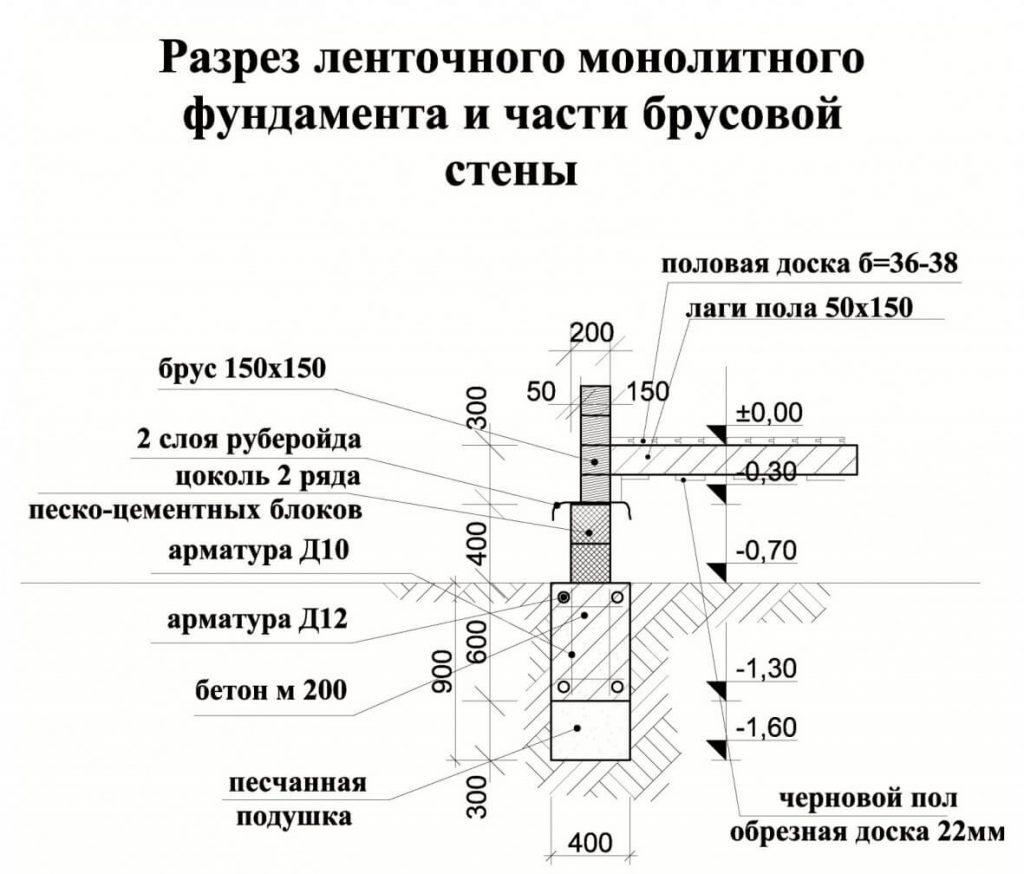

Ширина и высота монолитной ленты

Монолитный ленточный фундамент размеры может предполагать любые. Все зависит от типа здания.

Определение ширины ленты:

Здания из газо/пеноблоков, силиката и иных легких штучных материалов – берется ширина несущих стен + 10 сантиметров
Дома каркасные– ширина стен (для 2-этажного строения) или -10 сантиметров от ширины стен (один этаж)
Дом из бруса – ширина бруса +/- 10 сантиметров (величина зависит от числа этажей)

Общая формула для просчета высоты ленточного фундамента (независимо от типа материала): уровень снега в регионе строительства + 20 сантиметров (но не более 2 значений ширины). Длину определяют в виде суммы всех несущих стен дома. С учетом всех параметров можно просчитать площадь подошвы фундамента.

Расчет несущей способности

Фундамент ленточный монолитный (армированный) должен выдерживать все возложенные на него нагрузки. Для этого выполняется расчет, позволяющий оценить устойчивость подстилающей почвы при влиянии на нее нагруженного основания. Вычисляют по формуле:

S>Yn*F/Yc*Rо

S – площадь самой подошвы в квадратных сантиметрах
Yn – коэффициент надежности (равен 1.2)
Rо – расчетное сопротивление почвы основания
F – общая нагрузка на фундамент в килограммах
Yc – коэффициент, который зависит от условий работы

Общую нагрузку определяют, складывая вес всех строительных материалов, которые используются в строительстве, а также временные нагрузки. Можно воспользоваться для этого специальным калькулятором или специальными таблицами (есть в свободном доступе сети), где указан коэффициент условий работы, расчетное сопротивление в зависимости от вида почвы.

Расчет необходимого количества основной арматуры

Арматуру располагают равномерно по всей плавающей плите. В зависимости от толщины плиты каркас устанавливают в один или несколько рядов. Нормативное количество ярусов арматурной сетки при толщине плиты составляет:

Расчет расхода арматуры для плитного фундамента

до 15 см – 1 ряд;
от 15 до 30 см – 2 ряда;
более 30 см – 3 и более ряда.

Для продольных сеток рекомендовано использовать стержни диаметром 12–18 мм. Диаметр стержней поперечных сеток принимают 8–12 мм.

Шаг стержней зависит от толщины плиты. При ее высоте до 25 см шаг стержней принимают 15 см. При высоте плиты 25 см и более шаг стержней 10 см.

Нужна ли опалубка

Строительство ленточного монолитного фундамента предусматривает устройство опалубки.

Ее собирают из щитов, которые служат формой для бетона и предотвращают его растекание. Конечно, сооружение опалубки влечет дополнительные расходы, а также затраты времени. Иногда на ней экономят и делают котлован под фундамент ровно по разметке, чтобы его стенки были идеально прямыми.

Но такая технология не гарантирует высокую степень надежности, и насколько долговечен такой фундамент, предсказать нельзя. Чтобы набрать определенную прочность, нужна вода, а без опалубки влага частично впитывается в окружающий грунт. Это скажется на качестве конструкции, и в худшем случае, он будет крошиться.

При устойчивых грунтах такие фундаменты стоят много лет.

Но со временем могут появиться трещинки или бетон начнет крошиться. Другой недостаток фундамента, выполненного без опалубки — неровная геометрия. Для снижения теплопотерь его утепляют плитами пенополистирола или пенопластом, но неровная поверхность приводит к тому, что сделать утепление будет гораздо сложнее.

Аналогичная ситуация и с гидроизоляцией, пленку очень трудно прикрепить на неровный пористый бетон.

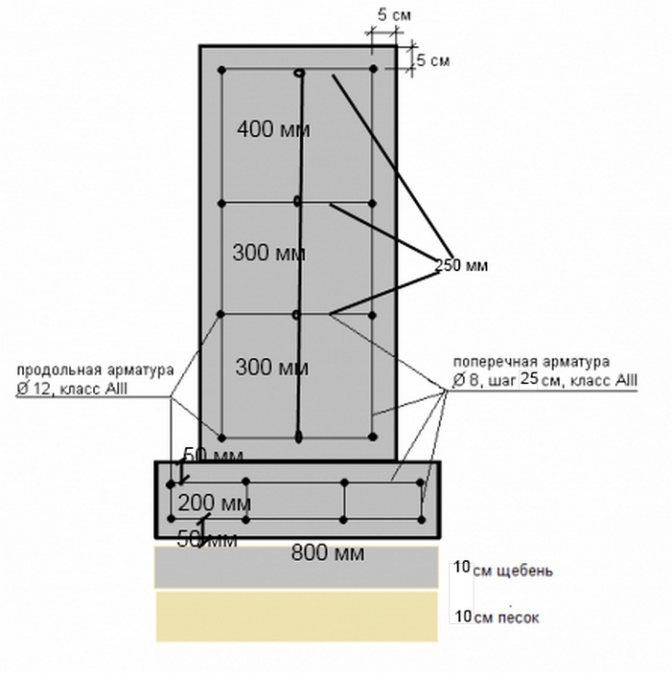

Чертёж фундамента своими руками

Начало работ по устройству плавающего основания

В первую очередь, согласно плана дома, заливают ленточный контур. Под него необходимо подготовить траншею заданных параметров, на дно которой укладывают песчаную подушку.

Следующим слоем будет гидроизоляционный материал, а потом уже пойдет процесс устройства опалубки и заливки раствора. Однако стоит знать, что ленточный фундамент бывает двух видов:

Монолитный — залитый из приготовленного раствора;
Сборный — собранный из готовых железобетонных блоков.

Для второго варианта устройства основания потребуется привлечение специальной техники и больший расход средств. Кроме того, всегда стоит помнить, что ленточный фундамент также различают и по типу нагрузки на такие варианты:

Мелкозаглубоенный . Используется в том случае, если здание будет иметь один этаж и возводится из легких материалов (пеноблоки, брус, сендвич-панели или кирпич). Глубина расположения бетонных блоков или заливки раствора составляет в этом случае составляет от 50 до 70 см. При этом подобный тип основания подходит для слабопучнистых или непучнистых почв.
Заглубленный фундамент ленточного типа используется под дома большой этажности и из тяжелых материалов на слабопучнистых грунтах. Глубина расположения такого базиса должна на 20-30 см превышать глубину промерзания грунта на участке.

Расчёт ширины подошвы

Каждый фундамент имеет две горизонтальные плоскости. Верхняя, соприкасающаяся со стенами, называется обрезом, а нижняя, контактирующая с почвой – подошвой. Определение размеров подошвы – главное в его расчёте. На видео Вы сможете увидеть процесс заложения нижней части фундамента.

Для безошибочного расчёта ширины подошвы, кроме веса строения, также надо знать вид грунта, на котором производится строительство. Несущая способность у каждого вида грунта своя. Её определают по таблице:

Мы узнали массу/вес постройки. Теперь, зная вид почвы, можно определить ширину основания монолита.

Общую массу строения увеличим на вес находящейся в нём мебели и несущей платформы, которая также будет оказывать давление на почву, возможный вес атмосферных осадков – снега.

Общая масса дома, учитывая дополнительные нагрузки, составила 200 т. Выбираем ширину подошвы равную ширине блочного материала – 50 см. Длина дома – 3000 см. 3000 умножаем на 50, итог 150000 кв.см. – площадь дома, которая будет оказывать давление на землю.

Наш дом построен на влажной глине. В среднем она воспринимает вес 2 кг/см2.

150000 умножаем на 2, получаем 300000 кг/см2 – максимальный вес, который выдержит данная почва. Наш дом весит 200 тыс. кг.

300000 – 200000 = 100 тыс. кг – запас прочности.

Грунт легко выдержит постройку, возможны даже дополнительные нагрузки. Ширина основания ленты составит 50 см.

Преимущества и недостатки плитного фундамента

Виды фундамента для дома

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

На чем остановить свой выбор

Виды фундаментов и их использование на конкретных типах грунтов

Конструктивные особенности современных фундаментов позволяют подобрать оптимальный вариант для применения на хороших грунтах и тех, у которых самые нежелательные характеристики. Рассмотрим каждый из них подробнее.

Столбчатые фундаменты

Это конструкция с несущими столбами прямоугольной или круглой формы. Производятся столбы из различных материалов, часто используется бутобетон с дополнительным армированием.

Бетоном заполняются скважины до высоты залегания грунта, а затем поднимаются до уровня ростверка кирпичом. Столбчатые основания дешевые в возведении, можно использовать подручные строительные материалы, не нужно использовать гидроизоляцию, а также возводить здание на слабых просадочных грунтах. Но ростверки не защищены от проветривания, поэтому нужно делать теплоизоляцию подполья. А это дополнительные финансовые расходы.

Такие основания используются на относительно легких почвах, не подверженных пучению и горизонтальному смещению. Ведь столбы между собой практически ничем не соединены, поэтому при подвижках возможна деформация и разрыв ростверка с дальнейшим обрушением здания.

Столбчатые фундаменты с перевязкой

Такие основания более прочные и устойчивые, чем обычные конструкции, в них используется армирование горизонтальных и вертикальных поясов. Но устройство рындбалки (перевязки) значительно повышает стоимость и усложняет фундамент. Поскольку требует единого армирования (перевязки арматуры) как в балке, так и в столбике. Рындбалку располагают либо по поверхности грунта, либо с небольшим заглублением, устроив под ней песчаную подушку.

Мелкозаглубленный ленточный фундамент

Это монолитная конструкция, возведенная на небольшой глубине и выступающая над поверхностью, формируя цоколь. Лента залегает на глубине до метра, иногда даже до 50 см, под бетонной лентой предусматривается песчаная подушка.

Этот тип основания практикуют при возведении небольших высотных зданий, можно сделать подпол или небольшой погреб. При устройстве таких оснований практикуется устройство шурфов, которые используются для дополнительного укрепления конструкции.

Интервал шурфов составляет до полутора метров, они армируются и заполняются бетоном, а скважины часто устраивают ниже глубины промерзания. Практикуется на песчаных почвах и суглинках, его преимущество – универсальность и дешевизна. Только нужно помнить, что это монолитная конструкция и все блоки нужно обязательно соединять между собой армированием и качественным бетонным раствором.

Глубокозаглубленный ленточный фундамент

Этот самый надежный тип основания, который используется на слабых пучинистых почвах, или с большим содержанием просадочных пород. Свойства такого основания позволяют его использовать также на скальных породах с глубоким залеганием осадочного слоя.

Подошва ленты всегда устанавливается ниже глубины промерзания грунта, поэтому он выдерживает даже сильные вертикальные подвижки грунта. Такое основание также способствует обустройству полноценного подвала различной высоты.

Монолитное основание

Это единственный тип фундамента, который можно использовать на торфяных или глинистых почвах с высоким залеганием грунтовых вод. Он может быть мелкозаглубленным или глубокозаглубленным, позволяет сделать подвал, ведь тут на песчано-гравийной подушке создается монолитная железобетонная плита расчетной толщины.

Единственный недостаток – это необходимость идеально ровной строительной площадки, иначе со временем монолит начнет медленно сползать. Свойства конструкции таковы, что можно и не делать сложные расчеты несущей способности или даже делать дополнительное укрепление почвы.

Плитный фундамент на ленте в доме без цокольного этажа

Этот тип опорной конструкции считается надежнее и прочнее, так как монолит опирается еще и на почву. После того как была сделана лента, проводятся следующие работы:

Внутреннее пространство засыпается, и подушка утрамбовывается.
Укладывается гидроизоляция, слой которой зависит от климата в регионе.
Собирается и укладывается арматурный каркас.
Заливается плита, и бетон утрамбовывается электровибратором.

Остается подождать до полного высыхания бетонной смеси, после чего строительство возобновляется.

Обустройство подушки

Перед тем как залить монолитную плиту на ленточный фундамент, необходимо соорудить подушку из песка. Последний не должен содержать в составе глину или другие вещества, способные удерживать воду. Часто подушку делают из сочетания песка с измельченным щебнем.

Опалубка под монолит

После сооружения подушки из деревянных досок делается опалубка. Ее нужно поднять на 15 см выше предстоящей бетонной заливки. В деревянном каркасе не допускаются зазоры более 3 мм, но лучше, если их вообще нет.

Опалубка укрепляется и фиксируется снаружи опорами, установленными под наклоном. Их задача не дать каркасу осесть или опрокинуться под давлением раствора.

Этап армирования

Для него потребуются стальные прутья, сечение которых подбирается в зависимости от типа и веса строения. Из них нужно связать две сетки и установить внутри ленты: нижнюю в 5 см от подушки на опоры, а вторую над ней.

Заливка плиты поверх ленты

Чтобы основание получилось монолитным, заливка делается по всему пространству между элементами ленты

Важно, чтобы толща бетона была одинаковая, а его слои ложились равномерно. Сделать это вручную трудно, поэтому стоит воспользоваться устройством с подвижным лотком, которое подсоединяется к бетономешалке

Таким образом раствор подается равномерно, без перепадов высоты до самого верха арматуры, закрывая ее минимум на 5 см.

Заливка бетона

Чтобы было удобно заливать бетон в сетки, над лентой устанавливаются мостки. Стоя на них, также будет легко утрамбовывать плиту электровибратором.

Созданный монолит должен высыхать равномерно, поэтому его нужно защитить от солнечных лучей, накрыв, например, пленкой. Также первые дни следует поливать всю площадь плиты для компенсации влажности водой, иначе по ней пойдут трещины.

Обозначение типоразмера

Применяемый стандарт обязывает производителей железобетонных изделий осуществлять их маркировку, согласно положениям нормативных документов. Плиты маркируются кодовым обозначением, состоящим из букв и цифр, разделённых дефисами и точками.

Вначале указывается маркировка продукции (ФЛ). Округленные до целого числа габариты приводятся в дециметрах.
Затем указывается категория несущей способности.
Последняя часть индекса характеризует степень проницаемости. Дополнительно, при необходимости, обозначают особенности конструкции, связанные с наличием закладных элементов и арматуры.

Изделие имеет особую форму, что позволяет существенно понизить нагрузку на нижние блоки и равномерно перенести ее на основание

В частности, для изделий, эксплуатирующихся в агрессивной среде, последний индекс проницаемости маркируют:

Н – нормальная величина;
П – пониженная восприимчивость к влаге;
О – значительно отличающаяся от пониженной (в меньшую сторону).

Маркировка наносится на торцевые или боковые грани железобетонного изделия.

Формула для расчета площади фундамента

Ширина сборной ленты

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий Другое дело фундаменты, для изготовления которых используются железобетонные фундаментные плиты и блоки. Поскольку это элементы заводского изготовления, их размеры точно заданы и контролируются на производстве. Так, для изготовления сборного основания используются следующие конструктивные элементы:

фундаментные железобетонные плиты (ФЛ);
полнотелые фундаментные блоки (ФБС) и такие же блоки с пазом (ФБВ);
пустотелые блоки (ФБП).

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий. При этом, поскольку монтаж несущего основания будет вестись, начиная с фундаментной плиты (ФЛ), основополагающим элементом при определении ширины фундамента будут заводские железобетонные плиты.

Классификация плит по несущей способности

Размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом

Сборные ленточные основания применяются в следующем случае:

В домах с подвальными помещениями.
Для зданий со стенами из материалов высокой плотности (более 1000 кг/см³). Как правило, это кирпич, камень и бетон.
Если в доме используются тяжёлые перекрытия из ж/б плит.
На участках с неоднородным грунтом, где велика вероятность осадки.

Нижняя поверхность сборного фундамента – это плиты ФЛ, с помощью которых нагрузка от всего здания равномерно передаётся на грунт. Отсюда становится понятно, что размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом.

В связи с этим все плиты ФЛ делятся на 4 группы по несущей способности:

Элементы шириной 60 см подходят для стен толщиной не меньше 160-300 мм. Несущая способность таких элементов составляет от 0,15 до 0,6 МПа.
Ж/б плиты шириной 800 мм можно использовать в качестве основания для стен толщиной не меньше 300-500 мм. Такие изделия имеют несущую способность от 0,25 до 0,6 МПа.
Элементы шириной 1000 мм применяются для стен толщиной не менее 160-300 мм. Предельно допустимое давление на такое основание составляет 0,15-0,5 МПа.
Что касается плит ФЛ шириной 120-320 см, то на них можно установить стену толщиной не менее 160 мм. Допускаемое давление на такое основание составляет 0,15-0,45 МПа.

Армирование

Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности

Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности. При этом особенности использования армирования зависят от геометрических размеров изделий. На заводах используются два вида армирования:

Для плит ФЛ шириной от 600 до 1600 мм применяется армирование при помощи сварной стальной сетки.
Для плит шириной от 200 до 320 см используют блочное армирование из двух стальных сварных сеток.

Помимо армирования для облегчения транспортировки плит они укомплектовываются монтажными петлями. При этом нормативное усилие и подбор стали для каждой скобы выполняется согласно стандартам безопасности.

Маркировка плит ФЛ

Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов

Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов. Из маркировки можно узнать ширину и другие необходимые параметры для выбора. Так, обозначение плит ФЛ содержит буквы и цифры, которые разделяются знаками тире и точками.

Расшифровку маркировки рассмотрим на примере плиты с обозначением ФЛ 20.8 – 3 – П, где:

ФЛ – наименование конструкции из железобетона;
8 – округлённые показатели длины и ширины, то есть длина плиты 2 м, а ширина 80 см;
3 – эта группа по несущей способности;
П – дополнительные конструктивные характеристики, где Н – нормальная плита, П – плита с пониженной проницаемостью, О – изделие с очень низкой проницаемостью.

Ширина плиты ленточного фундамента
