Фундамент на буронабивных сваях – что это такое?

Буронабивная свая – это не заводское изделие, она изготавливается прямо на стройплощадке. Бурят скважину (при небольшой глубине можно воспользоваться садовым буром), устанавливают в нее обсадную трубу, армируют и заливают бетоном. В верхнюю часть вмуровывают шпильки, на которые будет крепиться ростверк.

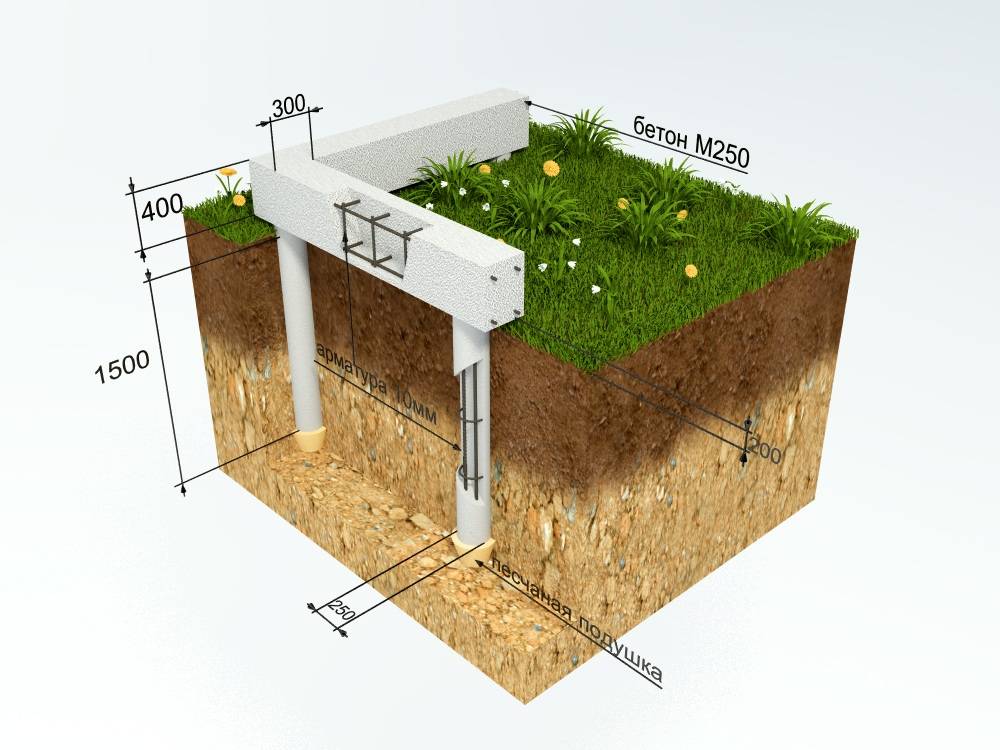

Фундамент с буронабивными сваями. Ростверк — дерево

Иногда для устройства сваи используется специальный бур с выдвигающимся ножом в нижней части: нижний участок скважины благодаря ножу получается расширенным, после заливки бетона там образуется «башмак». Такое основание обладает повышенной устойчивостью.

Специальный бур с выдвигающимся ножом

Правильный буронабивной фундамент для плохих грунтов – сваи, расширяющиеся сверху вниз.

Надежное, устойчивое основание под частный дом (в том числе в два-три этажа) – ленточный фундамент с буронабивными сваями. Функцию ростверка в этом случае выполняет бетонная лента.

Выбор нужной разновидности фундамента определяется характеристиками грунта, морозным пучением, залеганием грунтовых вод, уровнем промерзания почвы, тяжестью постройки. Если грунт сильно пучинистый, ленту не используют, делают повышенный ростверк до 20 см над уровнем земли.

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

На каком расстоянии необходимо устанавливать винтовые сваи?

Определение расстояния между сваями при возведении фундамента под частный дом требует соблюдения методики, учитывающей многие факторы. В них входят параметры, описывающие как свойства самих свай, так и специфику грунта и погодных условий местности. Но главным моментом является общая нагрузка, которую строение оказывает на фундамент.

Существуют методики типового размещения свай, а также правила, указывающие на наиболее нагруженные участки здания. Чтобы определить точное размещение свай, необходимо вычислить их количество и, следуя предписаниям, расставить опоры в плане фундамента.

Что влияет на цену основания?

Сколько стоит геология

Организации, которые строят фундамент под ключ, сами геологические изыскания не производят, поэтому при выполнении расчёта калькулятор этих расходов не учитывает. Для исследования грунта следует подыскать соответствующих специалистов с лицензией. В Московской области цены на эти услуги в июле 2020 года составляют порядка 25000 рублей за две восьмиметровые скважины. Однако это не фиксированная цифра. Необходимое для исследования количество шурфов и их глубина зависят от рельефа и удалённости участка, поэтому и окончательный расчёт неодинаков.

Сама процедура состоит из:

1. выезда буровой техники на участок и взятия проб;
2. лабораторного исследования вынутого грунта;
3. составления отчёта по изысканиям;
4. выдачи клиенту документации, на основании которой и должен проектироваться фундамент.

Наиболее проблематичными оказываются участки, в которых присутствуют две разновидности грунта. Из-за разной структуры и плотности слои неодинаково реагируют на увлажнение, замораживание-оттаивание, соответственно, здесь возникает повышенная вероятность воздействия нагрузок, ведущих к излому.

3.3. Армирование ростверка свайного фундамента

Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.

Расчет монолитного ростверка

После бурения скважин и замоноличивания фундаментных колонн, на устроенные выпуски арматуры вяжут каркас для ростверка, предварительно соорудив опалубку. Таким образом обеспечивается целостность работы надземной и подземной частей будущего фундамента. В качестве опалубки обычно используют деревянные сборные конструкции или готовые металлические или пластиковые несъемные опалубочные желоба. Геометрические характеристики ростверка не столь критичны, главное, чтобы обрез фундамента соответствовал ширине будущей стеновой конструкции, а высота не была меньше рабочего слоя бетона с учетом расположенной арматуры и защитного слоя. Посмотрите видео, как рассчитать ростверк.

При устройстве монолитных конструкций очень важно соблюдать поточность производства – образованные длительным перерывом в монтаже так называемые холодные швы станут слабыми местами бетонного камня и могут привести к внезапному разрушению конструкции. Поэтому рекомендуется устраивать колонны и ростверк поэтапно, чтобы разделить объем. Объем бетона, необходимого для устройства ростверка, рассчитывается в соответствии с геометрическими характеристиками будущего железобетонного пояса

Также следует учитывать коэффициент усадки бетона и добавлять 5% к расчетному объему, заказывая материалы. Вполне реальна и повсеместно используется технология приготовления бетонной смеси на месте с помощью бетоносмесителя, но рациональнее заказывать доставку готовой смеси с предприятия ЖБИ или ближайшего бетонно-растворного узла. Это позволит дополнительно ускорить процесс устройства фундамента

Объем бетона, необходимого для устройства ростверка, рассчитывается в соответствии с геометрическими характеристиками будущего железобетонного пояса. Также следует учитывать коэффициент усадки бетона и добавлять 5% к расчетному объему, заказывая материалы. Вполне реальна и повсеместно используется технология приготовления бетонной смеси на месте с помощью бетоносмесителя, но рациональнее заказывать доставку готовой смеси с предприятия ЖБИ или ближайшего бетонно-растворного узла. Это позволит дополнительно ускорить процесс устройства фундамента.

Пример расчета

Расчет фундамента ведут в следующем порядке.

1. Вес дома считают поэлементно. Крыша: 86 * 40 = 3440 кг. Стены: (6 + 10) * 2 *0,2 * 2,7* 900 = 15552 кг. Перекрытие: 150 * 6 * 10 = 9000 кг. Фундамент: 0,2 * (6+10)*2 * 2300 = 14720 кг. Общий вес составит 3440 + 15552 + 9000 + 14720 = 42712 кг.
2. Полезная нагрузка. 180 * 6 * 10 = 10800 кг.
3. Снеговая нагрузка. 100 * 86 = 8600 кг.
4. Общая нагрузка на фундамент F = 42712 + 10800 + 8600 = 62112 кг.
5. Минимальная площадь фундамента. S = 1,2 * 62112/1,0 * 6 = 14906 см2 = 1,49 м2. При длине ленты 32 м ее минимально допустимую ширину считают так: 1,49/32 = 0,05 м. Реальный размер 0,2 м вполне соответствует условиям работы (комбинации грунта и веса дома).
6. Объем бетона. (6 + 10) * 2 *0,2 * 1,5 = 9,6 м3.
7. Количество арматуры. Длина фундамента 32 м, ширина 0,2 м. Если располагать ребристые прутья диаметром 14 мм в 2 линии и 2 яруса, их понадобится 32 * 4 = 128 м. Длина поперечного прутка: 0,2 – (0,05 + 0,05)=0,1 м. Их число при интервале установки 0,5 м составит: 32 * 2/0,5 = 128 шт. а метраж 128 * 0,1 = 12,8 м. Вертикальных связей тоже нужно 128 шт. Длина каждой из них равна 1,5 – (0,05 + 0,05) = 1,4, а общая длина – 1,4 * 128 = 180 м.

Всего для фундамента нужно 128 м ребристой арматуры, а гладкой — 12,8 + 180 = 192,8 м.

Расчет конечной стоимости фундамента определяется исходя из объема бетонной смеси и материалов для армирования. Цену куба бетона и погонного метра арматуры уточняют у продавцов. Другой вариант – приобретать цемент и песок, чтобы делать заливку по месту строительства. Кроме того, следует учесть затраты на геодезические работы, выемку грунта. Если привлекается землеройная техника, то нужно предусмотреть оплату труда экскаваторщика. В калькуляцию также включают расходы на пиломатериалы и изготовление опалубки. Итоговая стоимость фундамента обычно составляет 15 – 30 % от общих затрат на строительство дома.

Чтобы не совершить ошибок при определении параметров основания дома и количества стройматериалов для него, служит специальная программа – калькулятор расчета фундамента под дом. Она позволит проверить предварительные вычисления и значительно ускорит процесс проектирования.

Расчет общих нагрузок на основание

Вычисление общих нагрузок возможно только при наличии проекта дома с деталировкой и перечнем используемых материалов. Точный расчет можно проводить на основании СП 24.13330.2011, но для жилых объектов рекомендуется применять упрощенную схему. Это позволит получить чуть меньшую точность, но хорошим запасом по прочности, а также не привлекать специалистов-проектировщиков.

Определяем фактическую массу здания

Для надежности основания важно правильно вычислить массу дома

В понятие фактической массы здания входят все применяемые строительные материалы и конструкции для его возведения: стены, перекрытия, кровля, перегородки, окна, двери, установленное количество свай и т. д. Для определения веса стен можно воспользоваться следующими данными:

1. Кирпичная кладка, толщиной в 150 мм (в полтора кирпича), создает нагрузку на фундамент величиной в 30-50 кг/м2.
2. Оцилиндрованные бревна, брус или сруб способны нагрузить основание на 70-100 кг/м2.
3. Вес железобетонных плит с толщиной 150 мм составит 300-350 кг/м2.
4. Каркасные панели создадут нагрузку на фундамент величиной в 30-50 кг/м2.

Для определения веса перекрытий необходимо ориентироваться на такие значения:

1. Чердачное перекрытие с применением деревянных балок и утеплителя плотностью менее 200 кг/м3 создаст нагрузку на фундамент 70-100 кг/м2.
2. Перекрытие чердака деревянными балками и настилом утеплителя плотностью менее 500 кг/м3 создадут нагрузку для фундамента 150-200 кг/м2.
3. Цокольное перекрытие деревянными балками с утеплителем плотностью менее 200 кг/м2 нагрузят  основание на 100-150 кг/м2.
4. Перекрытие цоколя деревянными балками с утеплителем плотностью до 500 кг/м3 создадут нагрузку для фундамента 200-300 кг/м2.
5. Перекрытие на основе железобетонных плит создадут нагрузку в 500 кг/м2.

Упростить расчет нагрузки кровельного материала можно путем использования данных компании изготовителя.

Определение полной нагрузки на единицу площади производят путем суммирования всех нагрузок и умножения полученного значения на коэффициент 1,5, который обеспечит запас прочности в 50%. Для большинства жилых домов этого запаса будет достаточно.

Определение снеговых нагрузок

Величина снеговых нагрузок определяется согласно СП 20.13330.2011 по формуле:

Снеговая нагрузка

где ce – коэффициент сноса снега под действием внешних факторов, таких, например, как ветровых потоков;

ct – термический коэффициент;

µ – коэффициент перехода между снежным покровом и кровельным покрытием;

Sg – масса снежного слоя на единицу площади (1 м2).

Все коэффициенты необходимо взять из таблиц СП 20.13330.2011. При этом вес снегового покрова следует определить с использованием карты снеговых районов.

Критерии оценки ветровых нагрузок

При строительстве дома на сваях необходимо учитывать ветровую нагрузку

Для фундамента на основе буронабивных или винтовых свай ветровые нагрузки также стоит учитывать, так как они могут создавать сдвиговые поперечные деформации. Расчет производится согласно СП 20.13330.2011. При этом обязательно учитывают следующие факторы:

1. Преобладающий тип ветровых потоков.
2. Предельные значения давления ветра на единицу площади.
3. Наличие вихревых потокообразований.
4. Возможное образование некоторых видов неустойчивых аэродинамических колебаний.

Нормативные ветровые нагрузки определаются путем суммирования средней и пульсационной составляющих.

Вычисление полезных нагрузок

Расчет полезных нагрузок для буронабивных и винтовых свай вычисляется по методу, описанному в СП 20.13330.2011.  Во внимание берутся все предметы интерьера, люди и домашние животные. Для жилых домов рекомендуется брать усредненную нагрузку, которая составляет 150 кг/м2. Посмотрите видео, которое рассказывает о вычислении полезных нагрузок, а также испытании свайных опор

Посмотрите видео, которое рассказывает о вычислении полезных нагрузок, а также испытании свайных опор.

Стоимость заливки фундамента

Определение среднего вертикального давления р под подошвой условного фундамента и проверка выполнения условия р

Для вычисления р необходимо определить площадь подошвы условного ленточного фундамента Аусл и нагрузки, передающиеся на эту площадь от собственного веса всех элементов, входящих в объем условного фундамента, а также и от сооружения.

а) Площадь условного ленточного фундамента:

 — среднее значение угла внутреннего трения грунтов, залегающих в пределах рабочей длины сваи .

 = 1,01

б) Объемы условного фундамента, всех входящих в него конструктивных элементов и грунта:

условного фундамента:

ростверка:

части стены подвала, расположенной ниже верха условного фундамента (ниже отметки пола подвала):

части пола подвала (справа и слева от стены подвала):

грунта:

Объем свай не вычитается из объема . При подсчете веса грунта в условном фундаменте . не учитывается увеличение его удельного веса за счет уплотнения при забивке свай.

Принимается, чт

в) Нагрузки от собственного веса всех составных частей условного фундамента и от сооружения:

ростверка и всей надростверковой конструкции, то есть всей стены подвала, включая ее часть, расположенную выше отметки DL:

Q = QP + Qнк = 45,6 кН;

части пола подвала ;

свай (1,03 сваи с рабочей длиной lсв = 3,9 м, из которых 0,1 м — в водонасыщенном грунте):

грунта в объеме условного фундамента:

Среднее давление р под подошвой условного фундамента:

Вычисление расчетного сопротивления R по формуле (7) СНиП для песка мелкой крупности, (IV слой), залегающего под подошвой условного фундамента.

где

 = 1,0 ;=1

 , , ;

м3,

Сколько необходимо свай?

Глубина свай определяется, исходя из расположения в грунте твердого несущего пласта, а также линии сезонного промерзания почвы. Если тока промерзания грунта находится на глубине не больше 2,5 м, то ее значение (определяют по формуле:

1. M_t – сумма среднемесячных отрицательных температур за всю зиму;
2. d_0  – коэффициент учитывающий тип грунт на участке.

Тип почвы	Значение
Глина, суглинок	0,23
Супесь, мелкий и пылеватый песок	0,28
Песок гравелистый, средней и большой крупности	0,30
Крупнообломочная порода	0,34

Чтобы исключить действие сил морозного пучения на фундамент, сваю заглубляют ниже точки промерзания на 30 см.

Ленточный ростверк может лежать на земле, быть заглубленным или нависать над участком.

В последнем случае высота сваи зависит от таких факторов:

• количества осадков;
• уровня снега;
• глубины подземных источников;
• вероятности подтопления;
• температурного режима в помещении.

Минимально возможная высота цоколя – 20 см при условии, что сооружение проектируется на плотных грунтах. В противном случае выбирают высоту в диапазоне 35–45 см, проверяя несущую конструкцию на уровень несущей способности относительно возможным деформациям.

Для этого рассчитывают величину деформации F по формуле:

• a – коэффициент, который зависит от качества бетона (выбирается от 1 до 0,8 в зависимости от тяжести и зернистости);
• R_bt – класс бетона по прочности;
• u – периметр опорной конструкции;
• h – высота сваи.

Если полученное значение больше проектных нагрузок на грунт, то высота опорных элементов подобрана корректно. В противном случае необходимо пересмотреть значение параметра.

Описание расчета деформации свайно-винтового основания на продавливание приведено в СНиП 2.02.03-85.

Как правило, средний шаг между опорами в таком основании равен 1,5 – 2,5 м. Силовые элементы располагают по углам конструкции и под точками пересечения несущих стен, где преобладают проектные нагрузки.

Количество опор определяется, исходя из суммарного веса сооружения и несущей способности одной сваи. Уменьшая шаг между силовыми элементами, можно при необходимости увеличить допустимую нагрузку фундамента.
