Проект теплового водяного пола: Необходимые данные для составления проекта

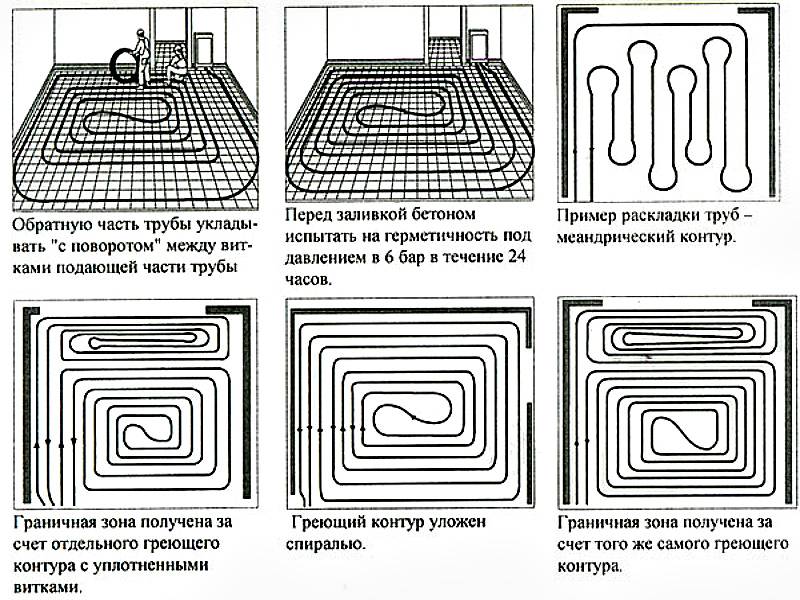

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

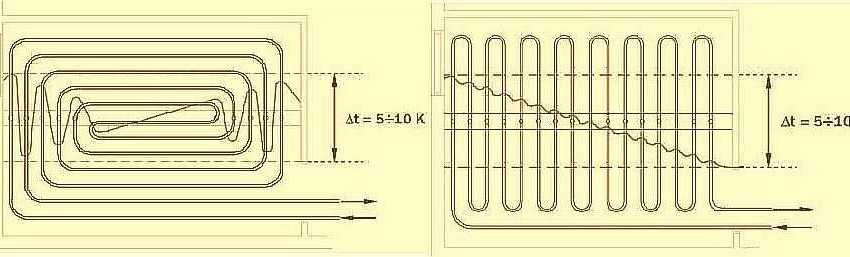

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем. Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток тепло-холод-тепло-холод

Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C

Насосно-смесительный узел водяного теплого пола

Узел управления и циркуляции (насосно-смесительный) состоит из следующих основных компонентов:

1. Распределительные коллекторы – 2 шт.;
2. Кронштейны для установки коллекторов;
3. Наружный или встраиваемый шкаф;
4. Термостатический смеситель;
5. Воздухоотводчики – 2 шт.;
6. Сливные краны – 2 шт.;
7. Циркуляционный насос;
8. Запорная и регулирующая арматура.

Прямой и обратный коллекторы в узлах заводской комплектации обычно имеют стандартный диаметр 25 мм (1 дюйм). Этот диаметр применим для количества контуров не более 9 – 10. Для большего числа отопительных веток следует приобрести коллекторы диаметром не менее 32 мм.

Это необходимо для выравнивания давления по длине коллектора. В случае малого диаметра может наблюдаться падение давления (и соответственно расхода) в последних по порядку подключения контурах — это усложнит процесс регулирования и балансировки.

Подводки от теплового источника (котла, отопительного стояка) должны соответствовать диаметру коллекторов. На подающих патрубках коллектора устанавливаются балансировочные вентили (клапаны), на обратных – запорные вентили или краны. Наиболее удобны для регулирования клапаны с расходомерами.

Коллектор водяных теплых полов с расходомерами

Некоторые авторы рекомендуют устанавливать термоголовки на вентилях обратного коллектора. Такие советы несколько неверны – обычно температура теплоносителя задается на термостатическом смесителе, а расходом по контурам количественно регулируется объем передаваемого водой каждому помещению тепла.

Термостатический смеситель – главный управляющий элемент узла. Более подробно о его выборе написано в статье «Теплый пол от системы центрального отопления».

Не менее важный агрегат в узле управления – циркуляционный насос. Подбор его производится по целому ряду показателей – гидравлическое сопротивление труб, кранов, смесителя, расход и скорость теплоносителя. Этому методу подбора будет посвящена отдельная статья. Но основные характеристики насоса – производительность и напор – можно приближенно определить по упрощенному методу.

Производительность насоса определяется по суммарному количеству теплоносителя в системе и кратности его обмена. Для максимальной теплоотдачи объем перемещенного в час теплоносителя должен быть равен 3 объемам воды в системе отопления. Рассчитать количество воды в комплексе несложно – нужно просуммировать длину труб и вычислить их внутренний объем по формуле объема цилиндра.

Эта величина умножается на 3 и на поправочный коэффициент запаса мощности (1,15 – 1,2). Получается искомая величина производительности насоса.

Бытовая серия циркуляционных насосов имеет максимальный напор в 6 метров водного столба. Насоса с таким напором вполне достаточно для обеспечения качественной циркуляции в системе с 10 контурами и средней протяженностью контуров 70 – 80 м. Насос следует приобрести трехскоростной – эта функция улучшает качество управления величиной объемного расхода теплоносителя.

По значениям производительности и напора выбирается циркуляционный насос с соответствующими или близкими показателями.

Следует отметить, что сборка узла теплых полов из отдельных элементов обычно обходится дешевле заводского изделия примерно на 20 %.

Выполнение проекта системы водяных теплых полов обязательно. Проект поможет правильно рассчитать количество необходимого материала, выбрать оптимальную конфигурацию комплекса, которая обеспечит эффективную работу напольного отопления. Самостоятельное проектирование также сэкономит денежные средства – не потребуется привлекать профессиональных проектировщиков.

( , 1 сегодня)

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

• Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
• Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

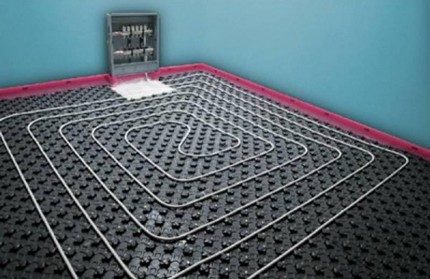

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

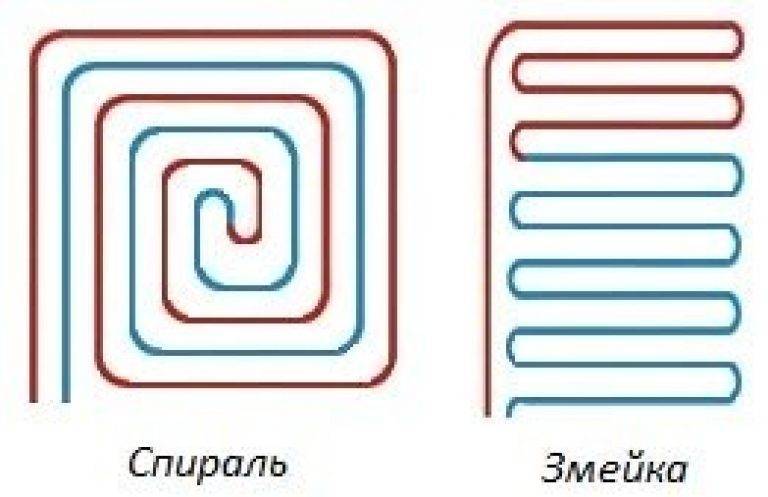

Особенности обоих схем

Оговорим, что схема «змейка» подходит для большинства небольших помещений. Такая схема отличается неравномерным прогреванием труб.

Наиболее быстро прогреются те трубы, которые расположены ближе к коллекторному шкафу, то есть в самом начале. Именно эти трубы укладываются вдоль той стены, которая отличается наибольшими тепловыми потерями.

Расстояние между трубами в такой схеме не должно превышать 30 см. В ином же случае отчетливо будут ощущаться теплые места (над трубами) и холодные (между трубами). Что касается самых крайних труб, то расстояние между ними следует сделать и того меньше – 20 см, или еще меньше.

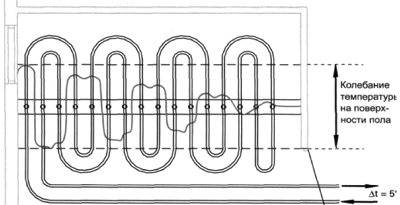

Как уже было отмечено, укладка змейкой дает неравномерное распределение тепла. Избавиться от этого эффекта можно простым способом – уложить еще одну змейку, только в обратном порядке.

Вторая схема, как раз и решает проблему неравномерности. Спираль построена таким образом, что трубы (подающая и обратная) уложены параллельно друг другу. По этой причине на каждом участке (над подающей и обратной трубами) температура будет примерно одинаковой.

Такая схема используется для помещений с большими площадями. Трубы укладываются на максимальном расстоянии друг от друга в 20 см. Рекомендовано укладывать их на еще меньшем расстоянии.

О определяется минимальным радиусом изгиба трубы. Например, для трубы диаметром 20 мм минимальный радиус изгиба составляет всего 10 см.

Программа улитка для теплого пола скачать бесплатно

Проект водяного теплого пола

Проект водяного теплого пола. Бетонная система.

Профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами.

Проект необходим для монтажа водяного теплого пола и является паспортом системы, в т.ч. для последующего обслуживания системы.

Проект включает расчет тепло-потерь здания с учетом климатической зоны. Учитывается материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов, поэтажные планировки. При проектировании учитываются все особенности здания и индивидуальные по желания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

• результаты теплотехнического расчета,
• паспорт системы,
• монтажные схемы укладки труб теплого пола, магистралей, демпферной ленты, расстановки термостатов,
• таблицы балансировки коллекторов теплого водяного пола,
• спецификация материалов и комплектующих.

В наших проектах раскладку труб выполняет опытный проектировщик, причем трубы укладываются в соответствии с методикой Thermotech «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), при увеличенных теплопотерях проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных теплопотерь. Программы пока так не делают.

Проект водяного теплого пола в купольном доме

Но, как правило, в наших климатических условиях, и с отстающими требованиями стандартов к утеплению ограждающих конструкций, а так же массово практикуемом отсутствием наружной теплоизоляции в индивидуальном строительстве с теплопотерями все обстоит намного хуже. Хорошо если теплопотери дома укладываются в значение 75-80 Вт/м2 пола, но больше тоже не редкость, а скорее наоборот в частной застройке. Но наши специалисты давно и успешно занимаются проектированием и реализацией систем напольного отопления в суровых условиях Сибири и обладают колоссальным опытом в этой сфере. Это позволяет нам выполнять проекты максимально соответствующие нашим (да и любым) климатическим условиям и индивидуальным особенностям конкретного объекта.

Проект водяного теплого пола для дома из бревна. Монтажная схема. Бетонная система.

Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Для слабых перекрытий или тонких систем в проекте могут быть использованы легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или фольгированная система.

Монтажная схема теплого водяного пола. Фольгированная система.

Результатом проектирования является пакет технической документации, содержащий паспорт системы с результатом теплотехнических расчетов, монтажные схемы укладки труб водяного теплого пола и расстановки комнатных термостатов, таблицы балансировки коллекторов и спецификацию материалов, оборудования и комплектующих.

Выполненный проект позволяет полностью закомплектовать систему оборудованием, комплектующими и матералами согласно прилагаемой спецификации и произвести монтаж и пуско-наладку работоспособной системы.

Тэги: пол схема, расчет пол, теплый пол схема, теплый пол расчет, теплый пол расчет, водяной пол схема, водяной теплый пол схема, водяной пол расчет, теплый пол водяной расчет, проектирование теплый водяной пол

Сделать запрос:

позвонить по тел.: +7(383)2486390

МТС / WhatsApp / Viber : +79833216510

Откройте данную ссылку, чтобы написать в WhatsApp: https://wa.me/79833216510

Отправьте сообщение через любой из доступных мессенджеров кликнув на форму диалога в левом нижнем углу страницы

Воспользуйтесь чатом online на сайте в правом нижнем углу страницы

Укладка труб

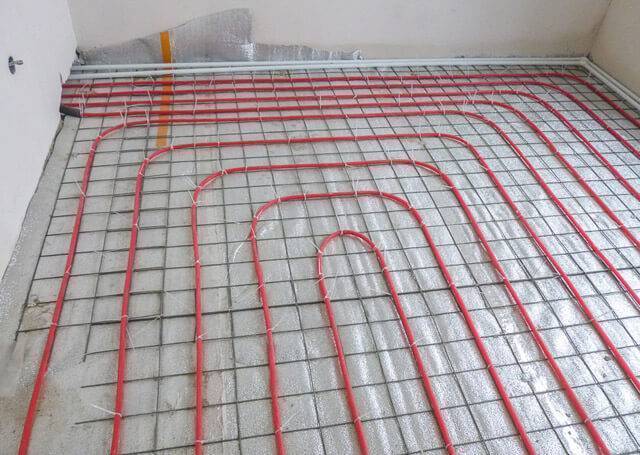

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

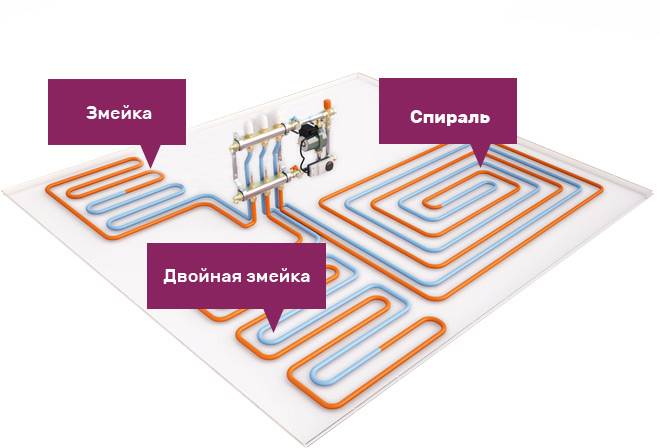

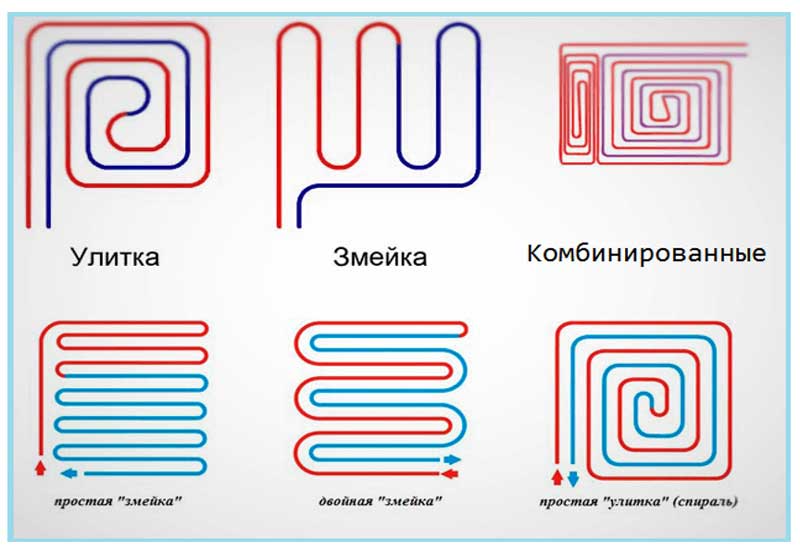

Монтажные схемы водяного пола

Монтажных схем укладки теплых водяных полов не так уж много:

• Змейка. Монтаж осуществляется петлями.
• Улитка. Трубы располагают по спирали.
• Комбинированный.

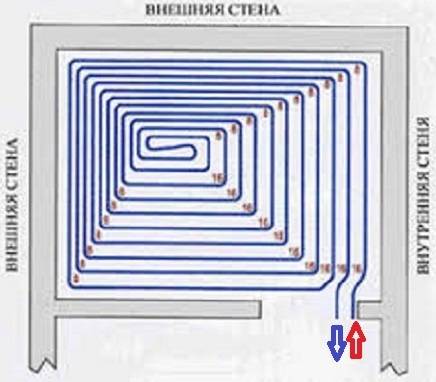

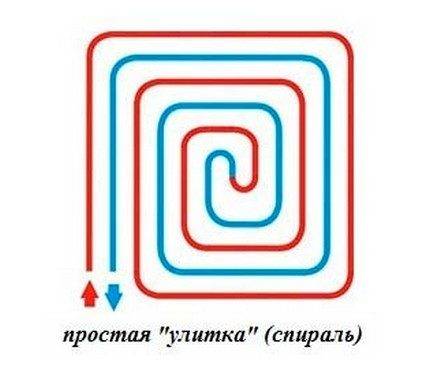

Схема #1 – классическая “улитка”

Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.

Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.

Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от “холодной” внешней стены комнаты, шаг между элементами конструкции может быть уменьшен

Преимущества:

• нагрев выполняется равномерно
• уменьшается гидравлическое сопротивление;
• для спирали требуется меньше труб;
• изгиб выполняется плавно, поэтому шаг можно сократить.

Недостатки такой схемы это трудоемная укладка, и сложность проектирования по сравнению с другими вариантами раскладки.

Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению

Схема #2 – укладка змейкой

Это вариант укладки уместен в таком помещении, которое разделено на функциональные зоны, в которых предполагается использование разных температурных режимов.

Если первый виток пустить по периметру комнаты, а внутри него создать одинарную змейку, то одну половину комнаты будет хорошо согревать поступающая горячая вода, а во второй половине будет циркулировать остывшая, и будет прохладно.

Простая змейка чаще всего используется в тех помещениях, в которых применяется зонирование: где-то поверхность пола может быть теплее, а где-то прохладнее

Можно применить и другой вариант той же укладки – двойную змейку. При ней возвращающая и подающая труба проходят по всему помещению рядом друг с другом.

Третий вариант – угловая змейка. Он используется для угловых помещений, в которых на улицу выходят не одна, а две стены.

Петли змейки тоже могут покрывать комнату равномерно, но сразу бросается в глаза тот факт, что трубы в этом случае изогнуты больше, чем при укладке спирали

Преимущества:

такую схему просто и спроектировать, и воплотить в жизнь.

Недостатки:

• перепад температур в одном помещении;
• изгиб труб достаточно крут, чтобы при небольшом шаге привести к излому.

Схема #3 – комбинированный вариант

Не все помещения имеют прямоугольную форму. Для таких комнат и для тех, которые имеют две наружные стены, разрабатывают комбинированные варианты укладки.

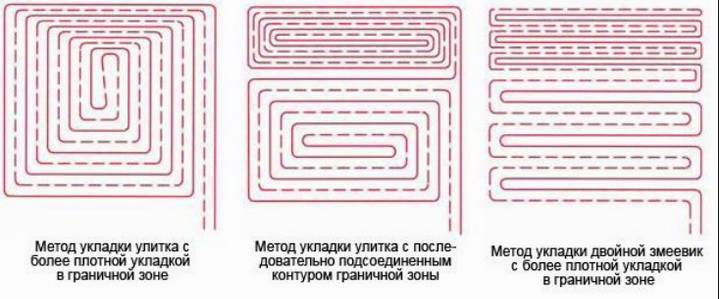

Если помещение рядом с наружными стенами нужно нагревать интенсивнее, можно именно там проложить горячие трубы, расположенные петлями, которые иногда располагаются практически под прямым углом друг к другу.

Ещё одной возможностью прогрева помещения вдоль холодной стены является уменьшение шага расположения труб именно в этом месте.

Не каждая комната в современных индивидуальных постройках может сохранить прямоугольную форму. Для покрытия водными теплыми полами такой поверхности необходима комбинированная укладка

Если вы захотите смонтировать водяной пол с подогревом в своей городской квартире, находящейся в многоквартирном доме, вам, скорее всего, потребуется специальное разрешение.

И такой вид обогрева сможет функционировать только в период отопительного сезона. Но современные новые дома ещё на стадии создания проекта предусматривают именно такие теплые полы. Они работают от единого автономного котла и могут функционировать круглогодично.

Комбинированная укладка – отличный вариант монтажа, который выручает в том случае, когда комната требует разделения по зонам обогрева
