Создание геодезической разбивочной основы: что это такое, кем проектируется, разбивка строительной сетки

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Назначение ГРО

Об особенностях выполнения чертежей:

Чтобы выполнить чертеж ГРО, используется координатная система.
Перед тем определиться с формой, геодезистами учитываются данные о площадке строительства, в том числе ее характеристики и особенности грядущих работ.
ГРС включается в себя конкретные размеры, в связи, с чем получается, что количество полигонов либо фигур, выполненных методом триангуляции и трилатерации, небольшое велико, причем стороны короткие.
Опоры необходимо надежно закрепить по максимуму строительном на объекте, необходимо, чтобы стабильность их положения сохранялась даже в особо сложных условиях проведения работ.

Что объединяет ГРО?

В перечне пакета документов имеется главный чертеж ГРО, к нему прикладывается ряд иных, не менее важных документов:

Конструкторские чертежи, с нанесенными знаками опор, полученные через точки.
Координатные каталоги.
Каталоги с отметками геодезических пунктов (в их числе исходные, и определенные, согласно проекту).

С какой именно точностью требуется проводить геодезические измерения — указывается в пояснительной записке.

Геодезическая основа разбивки — это важный документ, подготавливаемый при выполнении инженерно-геодезических работ, но он не один. Сети нивелирные и теодолитные, входящие в основу после используются для черчения сетей разбивки всех объектов, в зоне предполагаемого строительства. Подготовленные чертежи из сетей разбивки требуются для выноса натуральности проекта на местности. руководствуясь ими же проводятся разбивочные работы подетально. При выполнении СМР геодезисты периодически просматривают ГРО, потому что данный документ будет принят в качестве основного документа для проведения требуемых исполнительных съемок.

Привязка главных осей планирующихся к построению объектов производится к сетям. В связи с этим обстоятельством, при выполнении чертежей требуется соблюдать параллельность относительно основных осей ОКСов.

Разбивка участка

Разбивка участка на местности позволяет зрительно представить его границы, что важно не только для частных землепользователей, но и в городах. На местности граница участка закрепляется кольями, штырями, а также маркируется специальными красками. Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись

Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников

Выполняемые работы в данном случае обычно менее точны, чем в строительстве, однако точность их всё же такова, что без применения специальных инструментов не обойтись. Геодезическая разбивка участка осуществляется, как правило, на основе информации из Государственного кадастра недвижимости. В случаях, когда участок расположен в городе – работы проводятся от городской геодезической сети, если участок находится в местности, не охваченной геодезической сетью, то разбивка может быть осуществлена с помощью точных GPS-приемников.

Требования к точности разбивочных работ в строительстве определяются СНИПом 3.01.03-84 «Геодезические работы в строительстве» и могут достигать десятых долей миллиметра, в то время как вынос в натуру границ участка может осуществляться с точностью в несколько сантиметров.

Богатый опыт, а также наличие самого современного оборудования позволяет сотрудникам ООО «ПрофГеоКом» наиболее качественно выполнять любые виды разбивочных работ.

Виды ГРО

Внешняя разбивочная сеть. Она нужна для того, чтобы потом сделать детальные разбивочные работы, проводить исполнительную съемку. Фактически, опорные пункты внешней сети полностью повторяют параметры будущего ОКСа, как они указаны в проекте.
Плановая разбивочная сеть. Включает в себя линии, необходимые для регулирования строительных работ, и строительную сетку. Ее образуют пересекающиеся оси ГРО. Размеры сторон ячейки в строительной сетке могут отличаться. Как правило, это 50, 100, 200 м. Этот параметр геодезисты выбирают в зависимости от точности, которая необходима по проекту.

При построении геодезических сетей используют разные методы:

Триангуляция. При использовании этого метода на местности строят систему треугольников. Затем у них измеряют углы и базисные стороны. Эти данные служат для дальнейших измерений.
Полигонометрия. Геодезисты выбирают на местности точки, при последовательном соединении которых образуется полигонометрический ход. Начальную точку обычно соединяют с опорным пунктом, у которого уже известны координаты. После этого измеряют линии, соединяющие точки, и углы. Конечную точку соединяют с тем же опорным пунктом. Это помогает контролировать точность измерений.

Места, где заложены геодезические знаки, указывают на генеральном плане и на рабочих чертежах.

В чем смысл геодезических разбивочных работ?

Разбивочные работы в геодезии являются важнейшим и необходимым этапом подготовки площадки и строительства капитального сооружения, так как они позволяют добиться результатов:

Создание опорной геодезический сети для строительства капитального объекта на участке.
Перенос и фиксация характерных точек координатной сетки с необходимыми привязками из чертежа на местность.
Точное определение границ участка, исключение земельных споров при возведении капитальных сооружений.
Вынос пятна застройки будущего сооружения.
Точное позиционирование вертикальных и горизонтальных конструкций на каждом этапе возведения объекта.
Строгое соблюдение требований нормативной документации, обеспечение успешной сдачи готового объекта в эксплуатацию государственным органам.

При пренебрежении выполнением разбивочных геодезических работ, существует риск неправильной посадки здания, отклонения вертикальных или горизонтальных конструкций от проектного положения, ослабление или полная потеря несущей способности капитального сооружения, невозможность сдачи объекта в эксплуатацию государственным органам.

Отвод поверхностных и грунтовых вод

Поверхностные воды (ливневые, талые) подразделяют на внешние и внутренние. Внешние воды – поступают с повышенных участков. От внешних вод строительную площадку защищают путем перехвата их с помощью нагорных канав или обвалованием вдоль границ строительной площадки. Нагорные канавы должны обеспечивать пропуск ливневых и талых вод. Нагорная канава устраивается глубиной 0,5 м и шириной 0,5 м. Канава устраивается на расстоянии от:

постоянной выемки 5 м;
временной выемки 3 м.

Продольный уклон дна канавы 0,002. Стенки канавы укрепляют камнями, дерном и т. д. Воды строительной площадки (внутренние) отводятся созданием соответствующего уклона (вертикальная планировка) или устройством открытого или закрытого водостока. Грунтовые воды осушают с помощью дренажа. Дренаж применяют открытого и закрытого типа.

Открытый дренаж используется в грунтах с малым коэффициентом фильтрации; делают в виде канав глубиной 0,5-0,7 м с укладкой на дно слоя крупнозернистого песка, гравия или щебня толщиной 10-15 см.

Закрытый дренаж устраивается в грунтах с большим коэффициентом фильтрации и при понижении уровня грунтовых вод ниже глубины промерзания грунта. Закрытый дренаж – это траншея, заполненная дренирующим материалом.

Технологическая схема устройства закрытого дренажа. На дно траншеи по уплотненному слою укладывается перфорированная труба с уклоном более 0,005 в сторону сброса воды. Пространство вокруг трубы заполняется гравием или щебнем; затем устраиваются слои крупнозернистого и мелкозернистого песка. Верхний слой – из местного грунта.

(Рис. 3) 1 – уплотнительный слой, 2 – перфорированная труба, 3 – гравий, 4 – крупнозернистый песок, 5 – мелкозернистый песок, 6 – местный грунт.

Геодезическая подготовка проекта

Задачей геодезической подготовки объекта является подбор конкретных вариантов его разбивки на местности, в том числе, выбор методов и средств проведения измерений, установка требуемой точности выполняемых работ и пр. Для ее проведения специалист использует данные разбивочной сети, а также чертеж самого сооружения. Таким образом получаются разбивочные чертежи с указанием точных координат. В процессе используют следующие методы определения координат:

1. Графический. Координаты определяют, отталкиваясь от данных генплана.

2. Аналитический. Место расположения проектных точек определяют, отталкиваясь от координат уже известных точек. Так, к примеру, известно начало мостового перехода, расстояние между опорами моста и направление его оси. Используя эти данные, специалист может вычислить координаты центра каждой опоры.

3. Графоаналитический. Из генплана берут данные о координатах некоторых точек, а местоположение остальных вычисляют аналитическим методом, отталкиваясь от полученной информации. К примеру, если необходимо сделать разбивку улицы, можно графически определить координаты угла одного из зданий, а все остальные узнать путем вычислений.

Где заказать работы по созданию геодезической сети в Москве и области?

Вы можете доверить создание геодезической сети специалистам нашей компании «ГеоГИС». В штате наших сотрудников – ведущие геодезисты с многолетним опытом работы. Мы используем только самые современные приборы – тахеометры, GPS-приемники. У нас вы сможете заказать разработку и выполнение проекта разбивочной основы для строительной площадки или других целей. Вы можете быть уверены в качестве работ, выполняемых нами, ведь наши специалисты – профессионалы своего дела, работающие согласно действующим инструкциям и нормативным документам. Мы гарантируем вам лучшее соотношение цены и качества в Москве и соседних городах. Узнать точную стоимость работ, а также получить ответы на интересующие вас вопросы вы можете на личной консультации в нашей компании. Цена будет зависеть от объемов работ и сроков их выполнения. При расчете стоимости мы не учитываем расстояние до объекта – итоговая цена остается неизменной, даже если ваш участок расположен в самом отдаленном районе. Мы работаем в любых условиях – сложный рельеф, плотная городская застройка.

3.98

Голосов: 413

Этап подготовки

Разбивка участка

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Как происходит уравнивание геодезических сетей?

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

для выдачи разрешения на строительство;
для ввода здания в эксплуатацию;
для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

”

Что относится к составу ГРО?

Фото — ООО «Инженерная геодезия» В качестве основы документации обычно выступает чертеж, к которому традиционно прилагается комплекс документов:

схемы с отображением опорных знаков;
каталоги координат;
параметры отметок тех или иных пунктов, причем они могут быть исходными или устанавливаться в рамках проекта.

В любом случае ГРО – важнейший документ, подготавливаемый в процессе выполнения работ инженерно-геодезического характера. Однако он не является единственным и сопровождается другими, не менее важными бумагами. Теодолитные и нивелирные сети входят в основу возведения разбивочных сетей в отношении объектов, расположенных в пределах строительной площадки. Пакет соответствующей документации требуется для того, чтобы вынести проект в натуру. На основе всего этого организуются и разбивочные работы.

Создание опорной геодезической сети на строительной площадке

Виды геодезических сетей

Геодезические сети можно поделить на:

Государственные (ГГС). Пункты ГГС расположены по всей стране. Они являются основой для развития других сетей. Дополнительно разделяются на четыре класса по точности.
Сети сгущения. Выделяют два разряда точности.
Опорные. Используются в строительстве при разбивке осей зданий и других работ. Создаются с опорой на пункты ГГС или сетей сгущения.

Создание съемочной геодезической сети – это процесс, который представляет собой сгущение более точных сетей методом триангуляции или путем развития теодолитных ходов. А создание высотной геодезической сети – это сгущение с помощью нивелирных ходов. В современной геодезии для этих целей активно применяются спутниковые технологии.

Важно! Сети создаются согласно главному принципу геодезии «от общего к частному»: вначале строятся государственные сети первого класса, которые имеют наивысшую точность и большую протяженность, на их основе развиваются сети второго класса и так далее

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Согласуя план геодезической основы, управление архитектуры и градостроительства берёт на себя часть ответственности за защиту публичных интересов.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Рекомендуем ознакомиться:

7 случаев применения геодезического контроля точности монтажа конструкций

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Проект геодезической основы, таким образом, должен учитывать:

Физические характеристики местности.
Технологические возможности подключения зданий.
Правовой режим участков и их границ.

Последний пункт может быть более сложным, нежели два первых.

Подготовка геодезических данных и перенесение проектных точек сооружений на местность

_______
Проектными точками называют точки, определяющие положение главных осей.

_______
Координаты этих точек при подготовке данных должны быть известны.

_______
Существует несколько способов вынесения проектных точек на местность:

• способ прямоугольных координат,
• полярный,
• способ угловых засечек,
• способ линейных засечек,
• способ створных засечек (створов).

_______
Способ выбирается в зависимости от имеющейся на местности геодезической сети и расположения зданий (сооружений).

6.1. Способ прямоугольных координат

_______
Является наиболее удобным и простым способом. Применяется при разбивке здания от строительной сетки или от красной линии застройки.

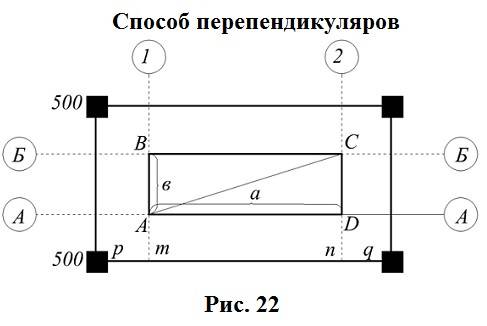

Например

_______
Вычисляем:
P-m = 440-400=40м;
P-n = 535-400=135м;
n-g = 65м (контроль).

Диагональ

_______
Вычисляем диагонали, устанавливаем и центрируем теодолит в точке Р (оптический отвес m_Ц. ≈ 1 мм ) и трубу наводим на точку q. По направлению визирного луча откладываем Рm и n. Точки m и n закрепляем колышками (если колышек деревянный, то в его центр по теодолиту забивают гвоздь).

_______
Устанавливаем теодолит в точке m и n, построив прямой угол откладываем расстояния mА и mС. Аналогичная работа выполняется в точке n. Для контроля разбивки здания промеряются расстояния AB и CD.

_______
Обязательно промеряются длины диагоналей и сравнивают их с вычисленными значениями.

_______
При разбивке проектных точек способом прямоугольных координат от красной линии застройки работы выполняется аналогично.

6.2. Вынос проектных точек полярным способом

_______
Применяется при вынесении проектных точек от пунктов геодезической сети.
Подготовка геодезических данных для вынесения проектных точек основана на решении обратных геодезических задач.

_______
Для подготовки геодезических данных для вынесения проектных точек А и В необходимо вычислить углы β₁ и β₂ и расстояния d₁ и d₂.

_______
Положение на местности проектных точек А и В находят путем построения проектных углов β₁ и β₂ и проектных расстояний d₁ и d₂ с помощью теодолита и рулетки. После вынесения точек А и В измеряют расстояние АВ и сравнивают с проектным.

_______
В точках А и В теодолитом откладывают прямые углы и, отложив ширину здания а, получают точки С и D.

_______
Для контроля промеряют сторону CD и диагонали AD и CB, которые вычисляют заранее.

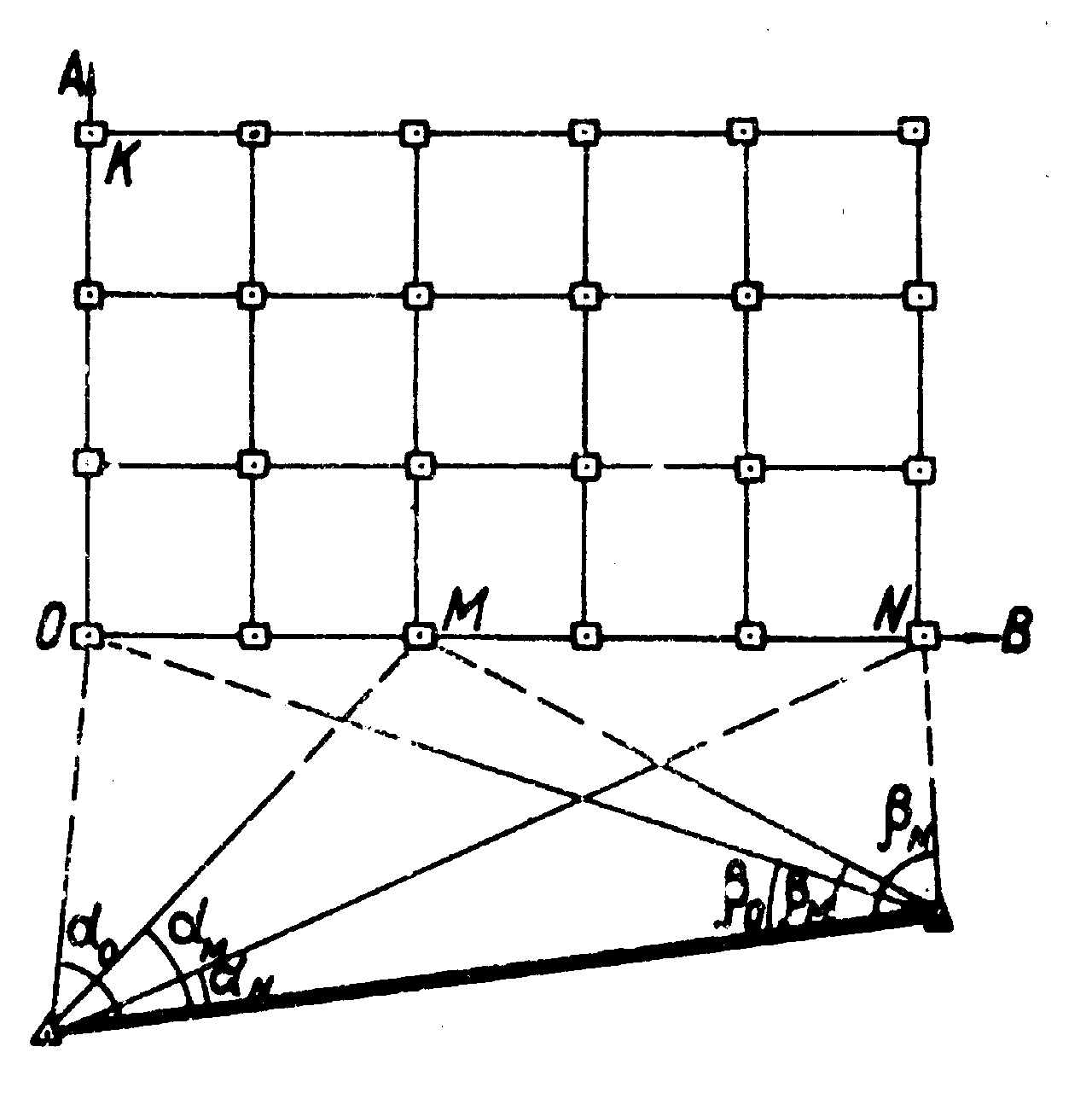

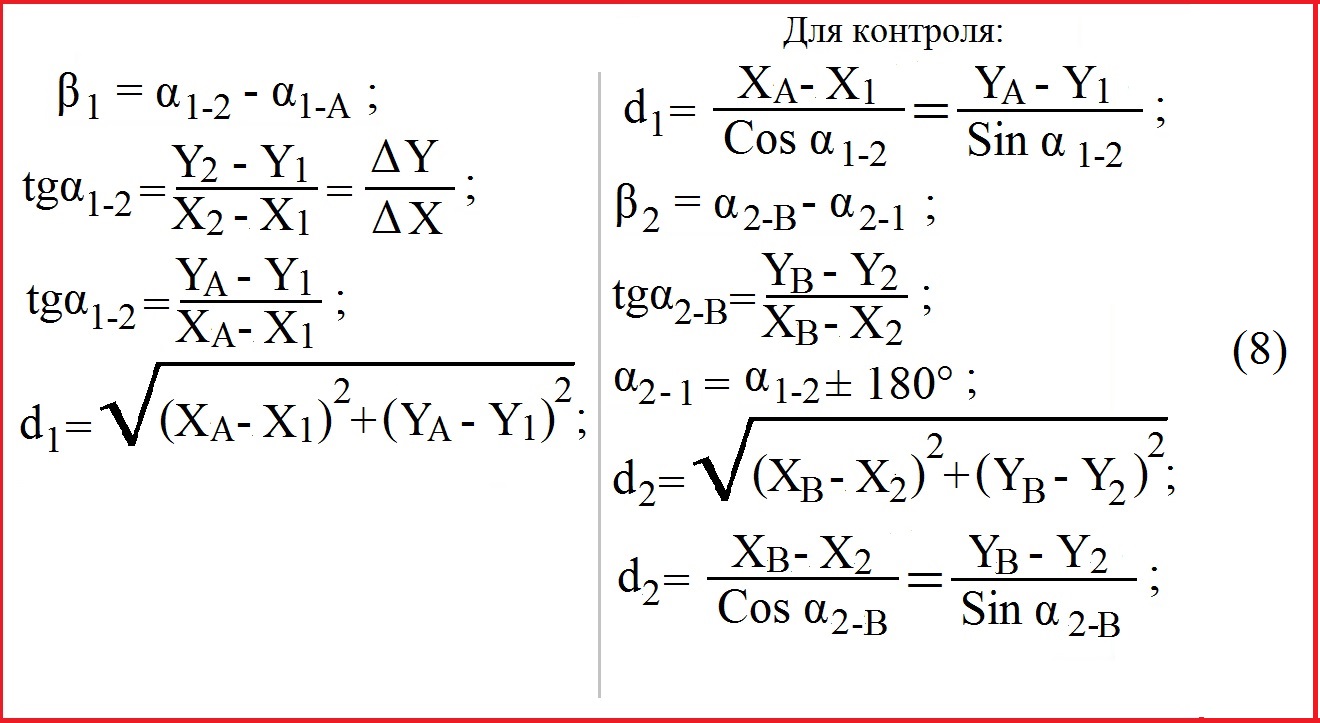

6.3. Вынесение проектных точек способом угловой засечки

_______
Применяется в тех случаях, когда линейные измерения от исходных точек до определяемых выполнить нельзя. Способ более трудоемкий.

_______
Аналогичные вычисления выполняют для точки В.
Полученные углы строят в точках 1 и 2 и по направлению визирного луча ставят колышки q, m и n. Натянув между колышками шнуры, в их пересечении находят точку А. Остальное аналогично полярному способу.

6.4. Вычисление проектных точек способом линейной засечки

_______
Способ применяется в тех случаях, когда расстояние от исходных точек до определяемых меньше длины мерного прибора.

_______

Вычисляют

_______
Разбивку легко выполнить двумя лентами (рулетками).
Так как при этом способе расстояния допускаются короткие, разбивку обычно выполняют со вспомогательных точек.

_______
Координаты этих точек (а и в ) предварительно вычисляются.

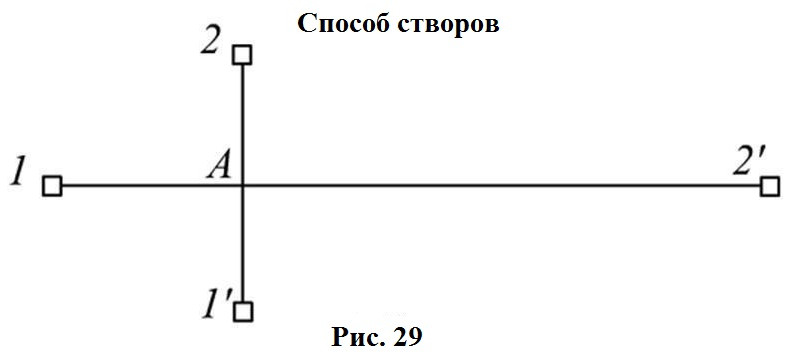

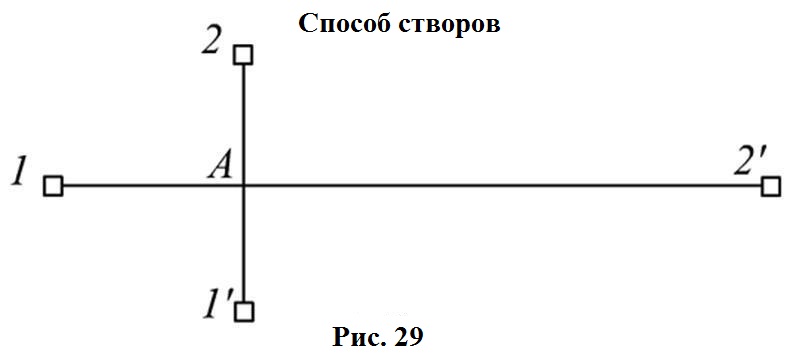

6.5. Вынесение проектной точки способом створной засечки (створов)

_______
Положение точки определяется пересечением двух створов (осей), закрепленных на местности.

_______
Створы обычно задаются теодолитами или проволоками.

_______В качестве документа для производства разбивочных работ используется разбивочный чертеж. На этом чертеже показывается положение сооружения, точек геодезической сети и приводятся все геодезические данные для переноса сооружения на местность.

Инструкция по прохождению теста

Выберите один из вариантов в каждом из 10 вопросов;
Нажмите на кнопку “Показать результат”;
Скрипт не покажет результат, пока Вы не ответите на все вопросы;
Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
За каждый правильный ответ начисляется 1 балл;
Оценки: менее 5.5 баллов – НЕУДОВЛЕТВОРИТЕЛЬНО, от 5.5 но менее 8.25 – УДОВЛЕТВОРИТЕЛЬНО, 8.25 и менее 10 – ХОРОШО, 10 – ОТЛИЧНО;
Чтобы сбросить результат тестирования, нажать кнопку “Сбросить ответы”;

Осмотр, освидетельствование и приемка котлована

Как выполняется этап подготовки

Внешняя разбивочная сеть

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

высокая подтопляемость местности: требуется проведение работ по ее осушению;
высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

планы проектных работ;
планы исполнительских работ;
результаты бурильных работ;
характеристики грунтов, проектные и фактические;
чертежи разрезов котлована и разметки фундамента;
результаты проверки несущей способности грунтов (составляется акт испытаний);
чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Описание строительной сетки ГРО

Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.

Проектирование

Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.

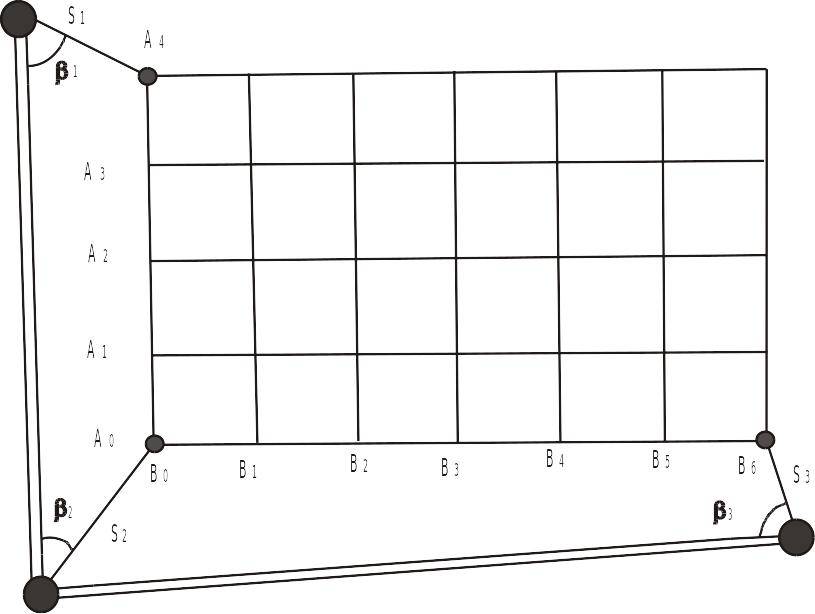

Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.

Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.

Разбивка на местности

При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.

При этом руководствуются:

Размером и расположением здания;
Данными о высотах и граничных расстояниях.

Градостроительного кодекса РФ

В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.

Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.

Применение метода прямоугольных координат

При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.

Положение проектной точки определяют от исходной линии.

Высотное обоснование на строительной площадке

Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.

Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.

Какие существуют разновидности ГРО?

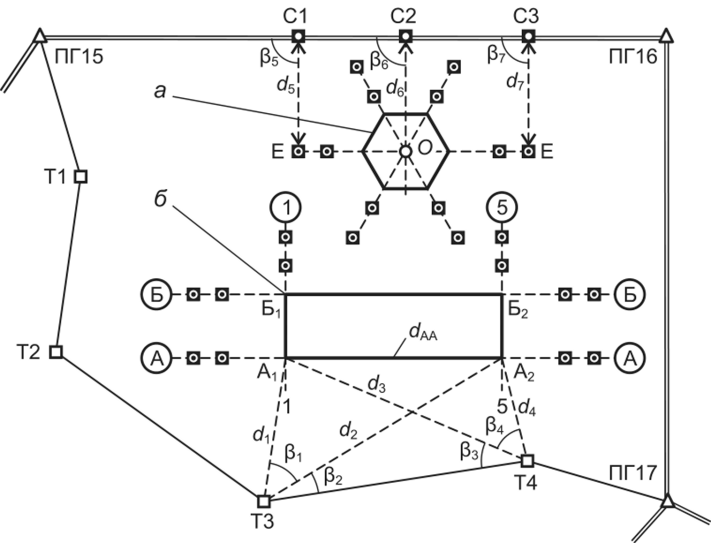

Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Создание геодезической разбивочной основы
