Создание топографического плана, его оформление, содержание и срок действия

Цели проведения

О масштабе на плане

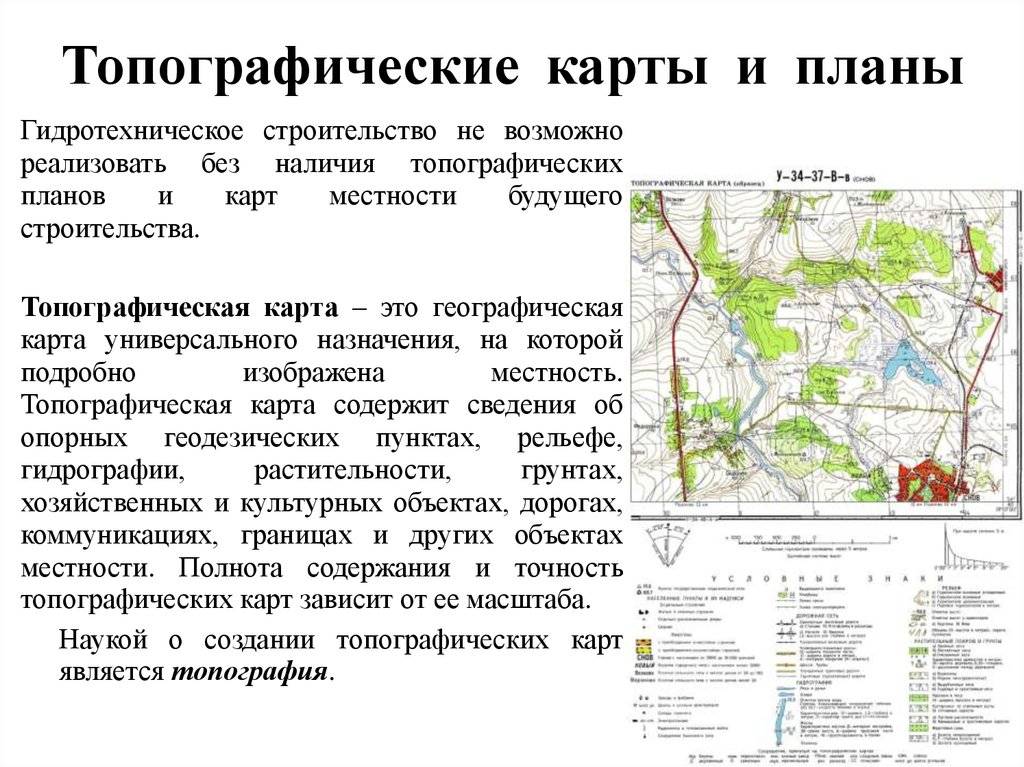

Топографический план — это документ, составленный в масштабе от 1:10000 до 1:100. В зависимости от этого, точность изображаемых объектов тоже будет различной. Например, на мелких масштабах практически невозможно изобразить деревья или коммуникации — это будет сливаться в одно пятно.

В этой сфере существуют и правила генерализации: чем меньше масштаб, тем более крупные и значимые объекты должны фигурировать на изображении.

Самые востребованные масштабы касательно топографических планов: 1:500 и 1:1000. Они используются в проектировании при строительстве. Любой такой топоплан будет состоять из чертежа и остальных вспомогательных изображений.

Этапы проведения съемки

Специалист использует при работе GPS-навигаторы, тахометры, летательные приборы, позволяющие выполнить съемку в больших масштабах, с воздуха. Также могут быть использованы спутниковые измерения. Весь процесс топографических работ разделяется на несколько этапов.

Подача заявки

Заявку подают в офисе выбранной компании либо дистанционно на официальном сайте. После между владельцем земельного участка и подрядчиком заключается договор, в котором указан весь объём работ, сроки и стоимость выполнения. Обязательно учитываются пожелания заказчика, данные архивной документации и уже имеющихся топографических карт. В дальнейшем определяется масштаб плана участка и приборы, необходимые для замеров.

Сбор данных

Как только технический план будет одобрен, начинается топографическая съемка участка. Кадастровый инженер приезжает на местность, чтобы непосредственно приступить к работе. На территории участка выполняется:

• определение координат территории;
• геодезические замеры и фиксация на местности координат;
• съемка коммуникаций.

Процесс топосъемки

В ходе процесса съемки полученная информация записывается специалистом на электронный носитель. В конце данные передают в камеральный отдел, который составляет план изученной территории. Все выявленные на местности объекты, привязанные к координатам, отображают на карте в соответствии с масштабом, оговоренным ранее с заказчиком.

В итоге получается цифровая модель территории, которая в дальнейшем детально переносится на бумагу. Этот план вносят в техническую отчетность в графический раздел.

В дальнейшем формируется текст, содержащий информацию о земельном участке, а также данные об организации, выполнившей работы и заключение эксперта.

Обработка данных

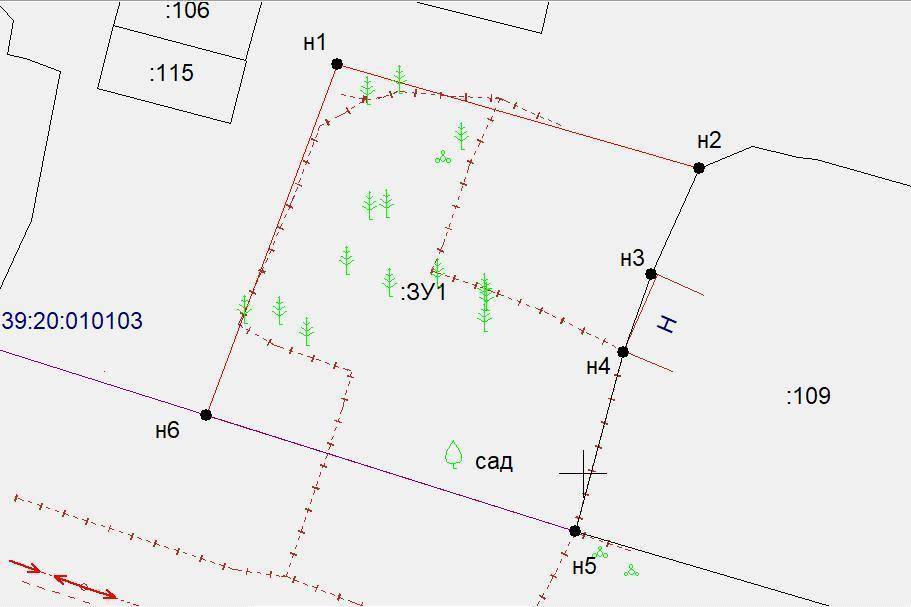

Ситуационный план земельного участка

Съемка с помощью теодолита, измеряющего вертикальные и горизонтальные углы, позволяет получить контурную карту местности. Обычно такой план необходим для создания ситуационного плана в крупных масштабах на равнинной местности.

Известно несколько способов, применяемых при проведении подобной съемки (например, полярные координаты, угловая засечка, створы). Выбор метода зависит от условий и характеристик исследуемой территории. Особенность теодолитной съемки заключается в необходимости измерения всех объектов, присутствующих на участке

При этом рельеф не берется во внимание. В случае необходимости дополнительно используют нивелир. Результаты измерений, полученные в ходе теодолитной топосъмки, записывают в абрис

Это чертеж (схема), куда вносятся показатели угловых и линейных замеров

Результаты измерений, полученные в ходе теодолитной топосъмки, записывают в абрис. Это чертеж (схема), куда вносятся показатели угловых и линейных замеров.

Документы для собственника

Результаты топографических съемок действительны в течение 2 лет. Но если не происходило никаких существенных изменений, достаточно получить Акт о достоверности имеющихся сведений у геодезистов. Однако данные могут измениться в результате резкой смены рельефа, что потребует нового проведения съемок.

Строго соблюдать сроки действия чертежа необходимо при строительстве многоквартирных домов, промышленных зданий, особо сложных сооружений. Если речь идет о частных жилых помещениях, временные рамки позволяют застройщику пользоваться картой, составленной более трех лет назад.

Чтобы избежать отказа в разрешении на возведение здания, у владельца земельного участка должен быть план с актуальными данными о строительной площадке. Например, если планируется проведение работ на местности, подверженной смещению почвы, угол наклона поверхности через несколько лет может сильно измениться. Поэтому необходимо проводить геодезические съемки и оформлять карту с достоверной и актуальной информацией.

Необходимость в повторном изучении местности оговаривается в индивидуальном порядке. Сроки и стоимость услуг геодезистов указываются в договоре. В результате повторных измерений владелец получает обновленный план, позволяющий без проволочек согласовать проектную документацию.

Основные разновидности топографической съемки

Этапы построения топографического плана

Что отображается на топоплане

• Высоты и рельеф. Это важная особенность топографического плана в сравнении с остальными видами схем необходимых участков. На топографической карте может быть определена высота хоть какой точки.
• Инженерные коммуникации. Посредством условных знаков изображаются подземные и надземные коммуникации, инженерно-техническое сооружения.
• Водные объекты. На планах с огромными участками местности мелкие водные объекты не отмечают. Исключением являются те, которые могут быть применены как ориентир.
• По топографическому плану можно определить расположение, площадь, конфигурацию и границы угодий.
• Строения и сооружения. В обязательном порядке указывается пик и этажность. Объекты разнообразного назначения указываются посредством специальных условных знаков.
• Границы земельных участков. На схеме определяются границы всех расположенных на местности земляных участков.

Как получить инженерно-топографический план участка — 5 основных этапов

В обязательном порядке топографические планы требуются для возведения жилищных сооружений и конструкций, предполагающих скопление большого количества людей.

Для частных нужд и одноэтажного строительства план вовсе не обязателен, но пригодится при оформлении земли в аренду или собственность.

Этап 1. Выбор компании

Любая компания, занимающаяся геодезическими изысканиями и зарегистрированная в системе СРО (саморегулируемые организации), выполнит для вас топографический план. При необходимости зарегистрирует его в нужных инстанциях (Геонадзор, Геофонд, местные отделы градостроительства и архитектуры).

Остановите свой выбор на организации, которая максимально просто и прозрачно осуществляет свою деятельность, дает гарантию на проделанную работу и консультирует вас в затруднительных вопросах.

Если на предварительной встрече вам простым и понятным языком обрисуют суть создания топографического плана и, в зависимости от ваших целей, помогут составить грамотное тех задание, то вам останется только сравнить цены на услуги в аналогичных компаниях.

Этап 2. Подготовка технического задания

Работы, которые будет проводить геодезическое предприятие, определяются заказчиком, исходя из собственных потребностей. Перечень изысканий и их результат содержатся в тех задании, подготовка которого лежит на плечах застройщика.

Но зачастую заказчики просто не знают, какие работы нужны для достижения нужного результата. Поэтому геодезисты оказывают консультативную помощь в определении спектра работ.

Техзадание на топографическую съемку — первичный основополагающий документ, с которого начинается формирование контрактных обязательств сторон. В случае возникновения разногласий все споры и разбирательства будут проходить со ссылками на этот утвержденный и подписанный обеими сторонами документ.

Этап 3. Заключение договора

Договорные обязательства сторон опираются на техническое задание. Этот документ определяет регламент проводимых работ.

Разумно и экономично наряду с топографической съемкой проводить геологические изыскания. Компании, предоставляющие услуги по различным измерениям участков земли, универсальны и предлагают все необходимые измерения для разработки чертежей местности.

Заключая договор, изучите отзывы клиентов о компании

Обратите внимание на сроки проведения работ и ценовую политику предприятия

Выполните рекомендации геодезистов:

• обеспечьте доступ к объекту исследования;
• предоставьте информацию о подъездных путях;
• подготовьте имеющиеся документы об участке (пусть даже и устаревшие).

Этап 4. Проведение работ

Первоначально геодезисты изучают схемы местности, сопоставляют их с техническим заданием и определяют стратегию. Это необходимая подготовительная часть разработки плана. В дальнейшем это облегчит работу специалистов на полевом этапе работ.

Затем следует выезд на участок — объект измерений. Собираются и фиксируются данные, благодаря которым и будет выполнен топографический план.

Давайте посмотрим на таблицу проведения работ на участке площадью 1 га:

№	Работы	Продолжительность, ч.	Стоимость, руб.
1	Тахеометрическая съемка	3-4	12 000
2	Фотосъемка	1-2	8 000
3	Топосъемка	6-8	10 000
4	Контурная съемка	4-5	6 000
5	Дендроплан	12-18	15 000

Стоит отметить, что это только полевой этап работ. Создание самих планов происходит в лабораторных условиях, т. к. требует специальной техники и инструментов для обработки результатов.

Этап 5. Создание и согласование топографического плана

В камеральных условиях ведется обработка полученных данных и создание планов: электронного или традиционного двухмерного.

Электронная версия создается в специализированной программе и выдается вам на носителе информации. В особых случаях проектируются объемные 3D модели.

Создание топографического плана на бумажном носителе — процесс, требующий скрупулезности и навыков чертежника. Сложность таких схем зависит от масштаба и требуемой информативности плана. На этом этапе лучше не беспокоить «топографистов» и дождаться окончания чертежных работ.

Но топоплан мало начертить. Чтобы он возымел силу юридического документа, его необходимо согласовать в различных муниципалитетах.

И здесь снова полагайтесь на своих геодезических партнеров. У них куда больше опыта в обращении с чиновниками градостроительных инстанций. Геодезисты согласуют свою работу и дадут на неё гарантию. В итоге вы получите утвержденный план земельного участка в кратчайшие сроки.

Как получить топоплан?

Топографический план может понадобиться для разных целей, но чтобы его получить, следует выполнить определенный алгоритм действий и, в первую очередь, собрать нужные документы и составить договор с организацией, которая проведет топографическую съемку.

Документы

Список документов различается для простых собственников, которые являются физическими лицами, а также для организаций.

Для физических лиц

Необходимо предоставить документ, подтверждающий право собственности на данный участок, а также его кадастровый номер или адрес. Обязательно предоставить внутренний паспорт собственника.

Для юридических лиц

В данном случае список обширнее:

• техническое задание на проведение геодезических работ;
• информация о ранее проведенных аналогичных работах;
• ситуационный план объекта.

Также с юридическим лицом геодезическая компания должна составить договор с последующим актом приемки-сдачи.

Стоимость

Стоимость зависит от конкретных работ и сложности участка (ниже приведены примерные цены для Москвы и СПБ):

• топоплан для газификации и разрешения на строительство до10 соток – 10 тыс. рублей;
• 10-15 соток – 12 тыс. рублей;
• больше 15 соток – 14 тысяч рублей;
• топоплан незастроенного и незаросшего участка с масштабом 1:500 – от 8 до 16 тысяч за га в зависимости от сложности;
• топоплан застроенной территории – 12-25 тысяч за га в зависимости от сложности;
• топоплан промышленной территории – 17-32 тысяч за гектар.

Где можно взять?

Чтобы произвести весь комплекс геодезических работ, необходимо обращаться в геодезическую компанию, которая зарегистрирована в саморегулируемых организациях. Эти же компании и занесут готовый план в местные органы по градостроительству и Архитектуре.

Важно!Основой для оставления топографического плана является техническое задание. Это задание служит основой для возникновения договорных отношений между заказчиком и геодезической компанией.. Договором устанавливается регламент работ, а также последующая оплата

Договором устанавливается регламент работ, а также последующая оплата.

Где заказать топографический план — обзор ТОП-3 геодезических компаний

Компании, занимающиеся разработкой топографических карт, предоставляют комплекс услуг по исполнительной съемке и другим видам изысканий для строительства и оформления земель в собственность.

Выбирая компанию, осведомитесь об опыте работы сотрудников и взгляните на примеры проведенных работ. Любой профессионал гордится хорошо сделанной работой.

1) Геотоп Инжиниринг

Компания, предоставляющая услуги в области геодезии, геологии и картографии. Проводит инженерные изыскания для строительства по всей Московской области. Основные клиенты предприятия — частные лица и бюджетные предприятия.

На сайте компании можно заказать бесплатный звонок и проконсультироваться по любому интересующему вас вопросу, составить предварительную смету и сделать заявку на вынос границ земельного участка в натуру.

Компания постоянно проводит акции на проведение своих работ. Вы сможете получить скидку на топографический чертеж вашего участка, просто обратившись в Геотоп Инжиниринг.

2) Совзонд

Крупнейшая российская компания в геоинформационном секторе услуг. Образованное в 1992 году предприятие предоставляет инновационные подходы к разработке геопроектов. Акцент работы компании — современные технологии в геодезии.

Совзонд реализует партнерскую программу, приглашая к сотрудничеству компании осуществляющие свою деятельность в области геоинформатики.

Компания предлагает услуги:

• по разработке геоинформационных систем;
• космической съемке территории;
• аэрофотосъемке;
• геомоделированию;
• и многое другое.

Совзонд — объективная информация о состоянии окружающего мира!

3) КадГеоБюро

Универсальное предприятие по оказанию услуг геодезии, топографии, кадастровых работ и межевания участков земли. В своих изысканиях сотрудники компании используют самое современное оборудование и актуальные методики работы.

Гибкая и открытая ценовая политика компании привлекает самых разных клиентов. Заказать просто, быстро и легко. Достаточно одного звонка или отправки заявки по электронной почте, и вы будете приятно удивлены профессионализмом специалистов компании.

К преимуществам организации относится полный цикл проводимых работ. Выполняются все необходимые измерения и оформляется весь портфель документов, связанных с земельно-имущественными отношениями.

«КадГеоБюро» — наивысшая точность измерений!

Вспомогательные обозначения

В случае с топографическими планами к вспомогательным изображениям относится следующее:

• Математическая основа. То есть, изображение крестов и обозначение их координат. Это позволяет четко привязать чертеж к координатам на реальной местности.
• Условные обозначения. Если на топоплане используются какие-либо обозначения, не относящиеся к общепринятым условным знакам, то их расшифровывают на самом чертеже. Если же в документе только стандартные знаки, их дешифровка не производится.
• Основной штамп. Место на документе, где можно найти всю дополнительную информацию о чертеже — масштаб, местоположение объекта, данные об исполнителе и проч.

Порядок и этапы проведения

Непосредственно к съемке приступают после проведения подготовительных работ, включающих в себя:

• заключение договора между собственником участка и подрядчиком;
• составление технического плана работ на основе заключенного соглашения;
• определение масштаба, способа осуществления съемки;
• оформление разрешения на топосъемку в Управлении по архитектуре по месту нахождения участка.

Если работы предусматривают межевание, то дополнительно необходимо оповестить соседей по участку. При этом желательно разъяснить, что такое топосъемка данного земельного участка, для чего проводится и как затрагивает интересы владельцев соседних участков. Затем приступают непосредственно к работам на земле. Они осуществляются таким образом:

• точно определяются координаты;
• создается геодезическая съемочная сеть;
• на местности фиксируются координатные точки;
• проводятся геодезические измерения;
• осуществляется съемка имеющихся коммуникаций.

Результаты измерений в электронном виде передаются в подразделение, обрабатывающее данные и составляющее план участка. Там цифровые данные переносятся на бумагу. Добавляются текстовые элементы, содержащие информацию об участке, о дате проведения измерений, заключение эксперта, сведения об организации, выполняющей съемку.

Если в перспективе запланировано строительство, то дополнительно должны быть распланированы контуры строительной площадки, количество земляных работ. Вся информация должна быть наглядной, давать представление о том, что это, для чего такой участок предназначен.

Виды съёмок местности

Каждый из типов съёмок участка преследует свои цели и отличается сложностью составления плана. Итоговая стоимость документов также зависит от сложности технической документации.

Различают следующие типы съёмок:

• Геодезическую. Сбор информации об участке для составления технического плана на строительство, проведения коммуникаций, прокладывания дорог и т.д. Главная задача геодезиста при работе — определить особенности ландшафта выбранной местности. Итог работ — план местности на бумажном или электронном носителе с расположением физических объектов.
• Кадастровая. Проведение съёмки заказывают при необходимости установить юридическое право на владение участком. Основная цель — обозначение границ участка и согласование их с владельцами соседних территорий. По окончанию работ ожидают межевания территории и присвоения ей кадастрового номера в Едином государственном реестре.
• Тахеометрическая. Основной вид съёмки незастроенных или малозастроенных территорий. При проведении работ обозначают не только плановое, но и высотное расположение объектов. В итоговом плане отображают вертикальный срез местности. Необходима для исследования рельефа участка небольшого размера, например, определения максимальной и минимальной величины высоты.

Геодезическая

Основная цель геодезической съёмки — определение высот и установка координат в соответствии с федеральными картами местности.

Геодезическую съёмку земельного участка условно разделяют на три основных этапа:

1. Подготовительные работы. На этом этапе инженеру необходимо получить разрешение на измерительные работы и съёмку участка. Предварительные работы включают в себя сбор информации и изучение объекта на основании документации и первичного осмотра территории.
2. Полевые работы. Важный этап, в ходе которого проводят измерения на открытой местности при помощи специальных измерительных инструментов.Все работы проводят в строгом соответствии нормативным документам.
3. Камеральные работы. Анализ и обработка собранных материалов для составления плана местности.

Кадастровая

Основная часть работ при составлении кадастрового плана — работа с сопутствующей документацией.

Условно, межевание разделяют на следующие этапы:

1. Запрос сведений об участке из общегосударственного кадастра о праве собственности, исходных геоданных;
2. Сбор контактных данных владельцев смежных территорий и уведомление их в письменном виде о предстоящем согласовательном собрании с точным указанием даты, времени и места проведения;
3. Геодезическая съёмка, определение границ и площади участка;
4. Согласование с собственниками смежных наделов и составление протокола собрания. Сбор подписей об отсутствии возражений;
5. Составление карты землеустройства и оформление межевого дела.

Тахеометрическая

Тахеометрическая съёмка используется для ведения городского и земельного кадастра, предприятий по мелиорации, планирование населенных пунктов и т.д.

Для измерения и составления плана по такому типу инженерных изысканий используют технические теодолиты и тахеометры.

Идут следующим путем

1. Определение положения снимаемой точки наведением трубы на рейку. Рейку устанавливают в искомой точке.
2. Определение полярных координат точек местности и нанесение их на план.

Это самый быстрый по времени тип проведения измерительных работ.

Особенно востребован для измерения узких полос местности, вдоль железнодорожного пути, автомобильного шоссе, линий электропередач и других линейных объектов.

Итог работ — составление плана на базе графопостроительной программы.

Контрольная исполнительная

Целью исполнительной геодезической съёмки является вынесение проекта сооружения в натуру и выявление отклонений объекта от плана при строительстве.

Фактически, во время съёмки определяют координаты сооружений, их отдельных частей и расстояние между ними.

Контрольная исполнительная съёмка дает возможность оценить качество строительства и общее соблюдение технологии подрядчиком.

Исполнительную съёмку проводят в несколько этапов, по мере окончания каждого из них:

1. Текущая исполнительная съёмка. Обеспечивает промежуточный контроль объекта на всех этапах строительства для последующей корректировки неточностей. Позволяет вовремя выявить и исправить неточности монтажа несущих конструкций.
2. Окончательная исполнительная съёмка. По завершении всех строительных задач проводят контрольную исполнительную съёмку, с использованием измерений подземных и наземных коммуникаций.

На что обращать внимание при получении топографического плана — 3 полезных совета

Подробно рассматривайте результат работы геодезистов. Не стесняйтесь спрашивать непонятные вещи. Лучше, если вам укажут на них геодезисты, чем строители или проектировщики.

Не забывайте, что почти у всего есть свой срок годности. Топографические карты действительны 3 года. В течение этого времени вы сможете опираться на них при проведении каких-либо операций с землей.

Совет 1. Не гонитесь за экономией

Тарифы на изготовление и согласование топографического плана зависят от масштаба и подробности. Вы можете сэкономить, составив план самостоятельно! Бесспорно. Но вы проиграете профессиональным геодезистам по времени и точности.

А согласование плана в надлежащих инстанциях вызовет у вас бурю эмоций. И вы потратите кучу времени, разбирая бюрократические завалы. Сэкономите на одном, проиграете в другом. Эффективнее довериться специалистам и быть уверенным в стопроцентно правильно оформленном плане.

Совет 2. Отдавайте преимущество геодезистам с современным оборудованием

Наверняка вы заметили, что в последнее время все больше и больше документов переводят в электронный вариант. Появились цифровые подписи, виртуальные домовые книги, теперь и планы собственных земельных наделов переходят в электронный вариант.

Электронные форматы хранятся вечно, жаль, что земля на топоплане подвержена изменениям. Как уже говорилось, любой топографический план действителен в течение трех лет, затем придется переснимать территорию.

Проекты строительства создаются в настоящее время только в электронном формате и, в случае надобности, переносятся на бумагу. Компьютерные схемы точнее и нагляднее передают все характеристики участка.

Но, как ни странно, застройщики привыкли работать с бумажным вариантом, и он пока не сдает позиций. Не создали еще автоматических укладчиков кирпича, но… прогресс не стоит на месте!

Совет 3. Консультируйтесь с геодезистами при составлении ТЗ

Мы возвращаемся к первоначальному документу создания топографического плана. Ответственность за него несет заказчик. Но! Составляйте тех задание совместно с геодезистами.

Вы избежите:

• ненужных расходов;
• некорректных интерпретаций (горе от ума);
• неправильной формулировки целей.

Консультации с топографами взаимовыгодны. Это кратчайший путь к взаимопониманию и эффективному проведению работ.

Варианты использования топографического плана?

• Для получения разрешения на строительство и выдачи ГПЗУ — мы все прекрасно знаем у каждого строения будь это жилой дом или производственное здание есть определенные места, охранные зоны имеют коммуникации, водные ресурсы Российской Федерации, красные линии регулирования застройки и других строений в этом случае план просто незаменимая вещь в создание схемы которые подтверждают постройка не нарушает определенных санитарных либо других зон.
• В случае проектирования, при проектировании любого сооружения, объектов, всегда необходимо знать его конфигурацию и максимальное использование определенного участка земли на котором будет производиться строительство если мы имеем в виду прокладку линейных коммуникации, дорог нам нужно знать длину трассы от пункта А до пункта Б в этом нам сможет помочь топосхема.
• Мы захотим благоустроить участок будет частный садовый домик, придворовая территория больших городов. Мы точно должны разместить объекты такие как скамейки, фонарные столбы, деревья и других элементы благоустройства и опять же без топографической съемки здесь не обойтись.
• Используется для инвентаризации объектов по что по схеме всегда можно рассчитать количество столбов деревьев, имея качественно выполненную схему по ней всегда возможно посчитать площадь тротуаров газонов либо других элементов на которые ведется инвентаризация.
• Понадобится для создания градостроительного плана территории которые находятся в пределах населенного пункта и поможет получить ГПЗУ и СПОЗУ

В каких случаях требуется проводить топосъемку участка?

Топографический план понадобится, если:

На участке собираются начать строительство жилого дома Особое внимание следует обратить на разрешенное использование земли. Эти сведения указаны в кадастровой выписке и свидетельстве о ЗУ (Дачная амнистия в сложившихся обстоятельствах бесполезна

Капитальные объекты, которые не были зафиксированы должным образом, с этого года считаются самостроем);

Нужно запроектировать ОКС. Под данной аббревиатурой подразумевают объекты капитального строительства. Топосъемка предшествует получению разрешения на строительство. Последнее дают только после предоставления проектной документации;

Собственник подводит коммуникации через свой участок. К ним причисляют канализацию, газ, водопровод и телефон. Эксплуатация центральных сетей без соответствующих бумаг незаконна. В перечне необходимых документов присутствует план, на котором указаны сети водоканала, газовых служб и МОЭК;

Требуется реконструкция коммуникаций. Чаще всего это система газификации. Замена частей газопровода, которые отработали свой ресурс, является самой востребованной услугой. В этом случае составленный топоплан должен соответствовать требованиям газовиков;

Возникла необходимость в благоустройстве участка

Вопреки распространенному мнению, данный этап имеет важное значение. Топосъемка проводится в комплексе мероприятий: монтажа источников освещения, высаживания живой изгороди, изменения ландшафта, прокладки тротуаров. Благодаря продуманному плану использование земельного участка станет более эффективным и практичным;

Благодаря продуманному плану использование земельного участка станет более эффективным и практичным;

Происходит оформление прирезки участка и сделок по приобретению муниципальной земли. Представитель администрации должен увидеть, что именно находится на определенном участке. Сведения, представленные в кадастровой карте, не всегда могут быть достоверны.

Весомым поводом для проведения топографической съемки также могут стать:

• инвентаризация коммуникационных сетей;
• получение порубочного билета;
• вычисление объема строительных и земляных работ;
• перепланировка ландшафта;
• экологические исследования.

Составление

Как сделать топоплан самостоятельно

Если у вас есть необходимые инструменты, а нужды в официальном разрешении на строительство нет, например, вы строите сарай или рыбацкий домик, то, используя ПО от ZWSOFT – Geonium, можно своими руками создать топокарту, алгоритм:

• по абрису топографической съемки указываем границы участка и пикеты (это линии по координатам точек по трассе через 100 м каждая, с обозначением высоты на каждом отрезке);
• наносим на схему все строения;
• отмечаем высоту и необходимые характеристики любого объекта, даже плодового дерева, используем графические обозначения;
• удобно сделать в программе несколько слоев, например, на одном – растения, на втором – строения, на третьем – коммуникации, и так далее;
• проставляем на каждом пикете высоту от уровня моря;
• интерполируем данные, вычерчивая прямые по горизонтали – это линии высот участка.

Если вам не нужно оформление документации, а значит, и шапка, поля, сводка результатов, то на этом самостоятельная работа закончена, можете приступать к проектированию, которое также удобно делать в ZWCAD.

В Geonium есть ряд модулей, каждый из которых отвечает за определенную часть задач:

• «Топоплан» – база для создания карты, инструменты и библиотека обозначений для геодезиста.
• «Генплан» используется для подготовки проекта промышленных объектов.
• «Сети» – модуль предназначен для прокладки коммуникаций, а для геодезиста он удобен, когда нужно отметить уже проложенные на участке трубы.
• «Трассы» – для работы с продольными линейными объектами.
• «Сечения» используется для расширения предыдущего блока, чтобы получить поперечное изображение.

На картинке показано, как выглядит топографический план земельного участка:

Особенности внешнего вида:

• Он может быть напечатанный или электронный. При согласованиях, получении разрешения и выписке из кадастра пользуются обычно бумажным носителем, ставят штампы и подписи. При практической работе, при проектировании обычно используют цифровую модель.
• Разный масштаб. Выбор точности исследований зависит от поставленного технического задания и объема участка. Если это топоплан для одного земельного владения, то масштабирование происходит сильное, а если схема требуется в градостроительных целях, например, для оценки состояния района или квартала, то масштаб будет меньше.
• Печать происходит на листах А4 или А3.
• При оформлении необходима шапка, определенные поля и соблюдение всех ГОСТов. В софте CES-Топо и Geonium учтены все требования по созданию проекта.

Методы изображения рельефа местности

Центральное значение на топографических картах и планах отводится рельефу. Именно он определяет особенности и характер других объектов. Это совокупность неровностей земли и дна водоемов, а также вогнутых и круглых форм различного назначения.

В результате появляется трехмерное представление о рассматриваемом пространстве. При развитом навыке чтения схемы и обозначений можно находить объекты не только по горизонтали, но и точно определять их высоту.

Для отчетливой ориентации по карте важно разбираться в изображении рельефов. Учитывается следующее:. Учитывается следующее:

Учитывается следующее:

1. Какие существуют неровности, чем они связаны друг с другом;
2. Абсолютные высоты точек на местности со взаимным превышением;
3. Крутизну, форму и протяженность.

Чтобы расшифровать и правильно читать топографические карты и планы, применяются стандартные методы:

• Горизонтали;
• Отметки;
• Изображение цветом и условными знаками.

Горизонталями

основной метод

Неровности передаются очень точно на поверхности. Можно отобразить крутизну склонов и определить высоту, типичные формы и черты ландшафтов.

Поверхность условно рассекается плоскостями, которые наносятся через равные расстояния.

Высота сечения – это расстояние, которое находится между секущими плоскостями. При этом на каждой из них присутствует линия рельефа. Она получается в виде замкнутой кривой.

Она проецируется по горизонтали. Поэтому такие линии получили название горизонталей. Они не могут пересекаться, так как размещаются в различных секущих плоскостях.

Пересекающиеся горизонтали используют лишь в тех случаях, когда приходится отображать утесы.

Отметками

Они наносятся с интервалом 2 см, но многое зависит от конкретных особенностей. Их проставляют на важных точках рельефа. Как правило, отметки совмещаются со значимыми объектами. Всегда указываются отметки реперов или геодезических пунктов.

Они удобны, так как позволяют легко ориентироваться в обозначениях и выявлять нужные объекты.

Цветом и условными знаками

Цвет предназначен для использования шкал высоты, которые градуируются оттенками. На рельефе цвета применяются для наглядности, когда другие методы использовать не получается или речь идет о картах с небольшим масштабом.

Особенности составления: Требования к подготовке

Топографический план участка должен подходить требованиям. Схема производится в масштабе, который выбирается в зависимости от цели. Карты с маленьким масштабом не позволяют выделить отдельные объекты. Для строительства в подавляющем числе случаев применяются планы с масштабом 1:500 или 1:1000. Документ может включать в себя не только схему участка местности, а также дополнительные изображения.

На схеме при применении условных символов могут быть отображены такие объекты и необыкновенности участка:

• Рельеф. Изображается в виде горизонталей. Те элементы рельефа, которые не могут быть отображены горизонталями, отмечают при помощи специальных условных знаков.
• Предметы местности, которые могут быть применены в качестве ориентиров. Они изображаются внемасштабными знаками и точно привязаны к координатам.
• Дорожная сеть, подробно изображаемая с помощью условных символов для дорог разного типа.
• Гидрография. На топографических планах отмечаются крупные озера, болота, реки и остальные водоемы с указанием названий, глубины и т.д.
• Почвенно-растительный покров. Изображается с помощью отдельных внемасштабных символов и цвета.
• Инженерные коммуникации. На топографических планах определяются как наземные коммуникации, так и расположенные под землей.

Надписи делаются определенными картографическими шрифтами с учетом правил расположения. В нижнем правом углу карты предусматривается штамп, где имеется вся необходимая информация касательно масштабов, даты производства и расположения изображенной участка.

Топосъемка производится с использованием геодезического оборудования, тахеометров, ГЛОНАСС/GPS оборудования. Благодаря этому удается получить определенные результаты замеров плоскости участка, высотных характеристик, координат и прочих характеристик. Геодезическое оборудование характеризуется отличным уровнем надежности, из за этого ему не страшна пыль и влага.

имеет собственное геодезическое оборудование, которое проходит регулярную проверку, что в свою очередь дозволяет исполнять замеры с отличной точностью. Для составления топографических планов применяется экспертное программное обеспечение.
