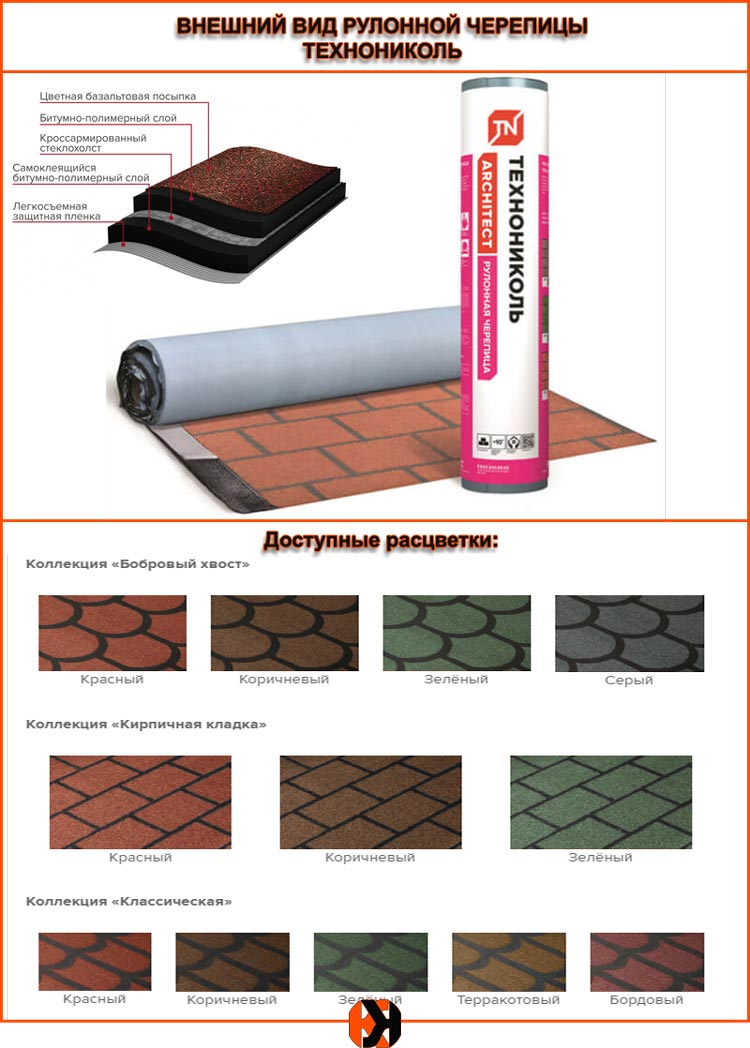

Монтируем рулонную черепицу
Рулонная черепица пользуется спросом за счет простоты и удобства монтажа, а также высокой скорости работ. Она также монтируется на идеально ровное сплошное основание.
Шаг 1. Производится монтаж карнизной и фронтонной планок по аналогии с предыдущей инструкцией.
Карнизная и фронтонная планки
Шаг 2. Для улучшения адгезии поверхность обрабатывается грунтовкой.
Основание нужно прогрунтовать
Шаг 3. Рулонную черепицу рекомендуется монтировать вертикально относительно конька или карниза крыши. Первым делом рулон раскатывается и от него отрезается кусок требуемой длины, равной длине ската крыши. Резать удобнее всего, используя длинную металлическую линейку или правило.
Резка рулонной черепицы
Шаг 4. Полученный отрезок примеряется по месту.
Примеряется отрезок рулонной черепицы
Шаг 5. Чтобы монтаж было проще производить, с верхней части изнанки отклеивается защитная пленка и рулонная черепица в этом месте приклеивается к основанию.
Верхняя часть приклеивается к основанию
Шаг 6. Карнизная и фронтонная планки в местах, где на них будет укладываться рулонная черепица, промазываются мастикой.
Нанесение мастики на фронтонную планку
Шаг 7. Защитная пленка из-под черепицы вытягивается, в этот момент черепица прижимается к основанию.
Процесс приклеивания рулонной черепицы
Шаг 8. Материал дополнительно фиксируется на основании кровельными гвоздями.
Материал прибит кровельными гвоздями
Шаг 9. Аналогично производится монтаж рулонной черепицы и в ендовной части крыши.
Монтаж рулонной черепицы в ендовной части крыши
Шаг 10. Излишки материала по краям обрезаются в соответствии с формой кровли.
Излишки материала нужно обрезать
Обрезка
Шаг 11. В нижней части ендовы при отрезке излишков материала оставляется небольшой фигурный вырез, который обеспечит равномерное и эффективное удаление воды с кровли.
Фигурный вырез для удаления воды
Шаг 12. По периметру материал пробивается гвоздями. Это позволит дополнительно зафиксировать его в ендове. Шаг – 15-20 см.
По периметру материал пробивается гвоздями
Шаг 13. Из материала формируется желоб. Для этого внахлест на ранее уложенный отрезок в ендове укладывается еще кусок рулонной черепицы.
Формирование желоба
Шаг 14. В верхней части он фиксируется гвоздями.
Сверху материал прибивается гвоздями
Шаг 15. Следующий отрезок примеряется по месту
В этот момент важно проследить, чтобы рисунок на отдельных отрезках материала совпал
Примерка следующего отрезка материала
Шаг 16. С края рулонной черепицы отклеивается защитная лента, материал по краю пробивается гвоздями. От оси ендовы последний гвоздь забивается не ближе, чем на расстоянии 30 см.
Материал прибивается гвоздями
Еще одно фото процесса
Шаг 17. Следующий отрезок материала укладывается внахлест на ранее уложенный. Защитная пленка с этой части аккуратно снимается.
Укладка следующего отрезка материала
Шаг 18. После оформления ендовы излишки рулонной черепицы срезаются. Под слой материала подкладывается доска, которая защитит нижний слой от порезов. Расстояние от подреза до оси ендовы не должно превышать 7,5 см.
Обрезка рулонной черепицы
Результат работы
Шаг 19. Нахлест обязательно промазывается мастикой для увеличения показателя герметичности.
Нахлест промазывается мастикой
Шаг 20. Аналогично оформляется и другой скат кровли.
Другой скат оформлен
Шаг 21. Изготавливаются выкройки для трубы, коньков и ребер кровли.
Выкройка для дымоходной трубы
Укладка выкройки
Шаг 22. Сложные узлы примыкания дополнительно промазываются мастикой.
Промазка сложных узлов мастикой
Шаг 23. На ребрах и коньках простые выкройки фиксируются механически, то есть с применением гвоздей.
Прибивается простая выкройка
Шаг 24. Следующими элементами черепицы перекрываются гвозди ранее уложенных кусков.
Следующие элементы перекрывают гвозди предыдущих
Вот таким образом можно быстро и красиво оформить кровлю любого небольшого строения. Битумная черепица обеспечит хорошую гидроизоляцию крыши и придаст ей оригинальный вид.
Что учесть при выборе кровли для частного дома?
О том, какая кровля лучше подойдет для крыши определенной конструкции, нужно задуматься еще на стадии проектирования здания. Это обусловлено необходимостью учета всех эксплуатационных нагрузок на стропильную систему, выполнения расчетов основных узлов крыши и расхода кровельного покрытия.
Рисунок 1. Разные типы кровельного покрытия
Если вы не знаете, как правильно выбрать кровлю, мы подготовили для вас список основных критериев, на которые можно и нужно ориентироваться:
- Назначение строения – для хозпостроек не имеет смысла покупать дорогостоящее покрытие, как и дешевое для жилого дома.
- Форма стропильной системы – при использовании листовых материалов для сложных крыш будет большой перерасход, лучше остановиться на битумной черепице и других видах покрытия с минимальными отходами при монтаже.
- Нагрузки – подбор кровли выполняется с учетом предполагаемых ветровых и снеговых нагрузок. При этом покрытие не должно создавать избыточных нагрузок на стропила.
- Угол наклона скатов – для каждого материала производители указывают минимально допустимый уклон стропильной системы.
- Эксплуатационные характеристики – к ним относятся прочность, жесткость, пожаробезопасность, устойчивость к механическим воздействиям и поражению коррозией, гарантийный срок службы.
- Декоративные качества – здесь все полностью зависит от ваших предпочтений и дизайна здания.
- Цена – учитываются расходы на само покрытие и на стропильную систему, доборные элементы, а также их монтаж.
Если вы еще не определились, какую кровлю лучше выбрать, посоветуйтесь с опытными кровельщиками. Только не с теми, кто заинтересован навязать вам свое мнение и продать товар. При этом лучше, чтобы у человека был опыт работы с разными кровельными покрытиями – в этом случае он сможет дать по-настоящему дельный совет.
Вопрос выбора рассмотрен в следующем видео:
Тонкости зимнего монтажа
Принципиальных причин, по которым смонтировать мягкую кровлю в холодный сезон, нет.
Присоединение мягкой кровли возможно двумя основными способами. Чаще всего используют самоклеящийся битумный слой, занимающий нижнюю сторону черепицы. Когда снята защитная пленка, битум становится мягким и приклеивается к подложке. Но такой материал может быть использован только при температуре не ниже +5 градусов и малой влажности воздуха. Если эти условия не соблюдены, понадобится усиленный разогрев специальными установками, оттого стоимость работ сразу повысится.

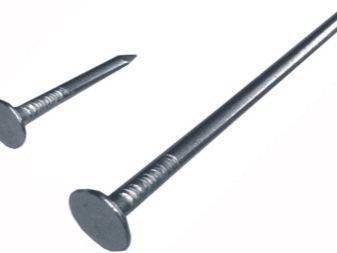

Альтернативой выступает применение кровельных гвоздей с внешним цинковым слоем и широкими шляпками. Такая методика позволяет не думать о погодных условиях – лишь бы они позволяли безопасно выполнить работу на крыше. Но ошибки при монтаже могут привести к разрушению конструкции и возникновению протечек. СНиП предписывает монтировать мягкую кровлю на гвозди только при уклонах менее 20 градусов, а скаты наклонены под углами от 15 до 25 градусов. Чем выше это значение, тем активнее утекает вода, потому сокращается риск протечки.
Даже при этом условии кровельный материал полагается выдерживать несколько часов в теплом помещении. Изнутри все гонты оснащены самоклеящимся слоем битума, который удерживает части конструкции между собой. Если только забить гвозди, но не прогреть материал как следует, он просто распадется на составные части. О красивом виде и надежности в такой ситуации говорить не приходится.
Кровельный ковер накладывается на карнизный свес и любой торец на 40 см в ширину. Присоединение производится с помощью крупных кровельных гвоздей, их вбивают в 0,2 м друг от друга. Прикрытие карнизных свесов обеспечивают обязательно и стальными планками. Для торцов предназначен свой вид планок – фронтонного исполнения. Обрабатываемая поверхность должна быть очень чистой и сухой; при настиле битумного материала нужно использовать блоки из различных упаковок, чтобы избежать неравномерного распределения оттенков.
Если он длинный, можно положить несколько элементов встык. Сверху кладется специальная коньковая черепица, с которой снимают защищающие пленки. Обрабатываемый участок крепят парами гвоздей (слева и справа). Класть мягкую кровлю на конек нужно во встречном направлении относительно господствующих ветров, набег фрагментов составляет 30-50 мм.
На скатной кровле материал наплавляют и приклеивают сначала в самых низких точках, затем поднимаются наверх по скатам. Максимально допустимый монтажный уклон составляет 25 градусов. Если он превышает 15 градусов, нужно укладывать мягкую кровлю по ходу стока осадков (под прямым углом к ногам стропил). Но такое обустройство довольно сложно, и потому к нему прибегают лишь единичные энтузиасты. Предварительно создается монолитная обрешетка.
Для ее получения нужно применять:
ориентированные плиты;
фанерные листы с повышенной защитой от влаги;
доски с влажностью максимум 20%.
Технические характеристики

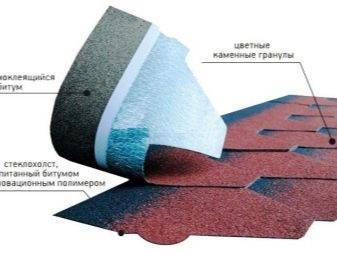

Мягкая кровля представляет собой многослойный «пирог», включающий следующие материалы:
- Декоративный слой (он же верхний) представляет собой базальтовый гранулят или минеральную сланцевую крошку. Назначение этого слоя – защита покрытия, а также обеспечение его оттенка.
- Битумный слой с входящими в него добавками полимера, который обеспечивает гибкость и сохранение формы материала при деформациях.
- Основа, представленная пропитанным битумом войлоком или стеклохолстом. Отвечает за прочность материала.
- Еще один битумно-полимерный слой.
- Следующий слой битума с полимерами, на который клеится защитная полиэтиленовая пленка.
- Прозрачная пленка из полиэтилена, являющаяся самоклеящейся.
В основе битума для материала – высококачественная нефть с модификаторами и добавками. Она отличается длительным сроком эксплуатации, пожарной безопасностью.
В качестве добавок применяют:
- Атактический полипропилен (сокращенно – АПП), обладающий способностью выдерживать температуру до 120С. А вот морозостойкость материала невысокая, именно поэтому он рекомендован к использованию в регионах с жарким климатом.
- Термопласт (в технической документации обозначаемый как стирол-бутадиен-стирол, или СБС), он же каучук. Характеризуется морозостойкостью и способностью выдерживать температурные перепады.
Для монтажа в отечественных климатических условиях применяют черепицу с битумом СБС. Причем выбирать следует СБС-модифицированный или обогащенный кислородом вариант. Первый более эластичный, а потому дорогой. Второй подешевле, но в целом не уступает СБС-модифицированному.
В целом, строение черепицы близко конструкции рулонных кровельных материалов. Тогда почему бы не использовать последние, вместо того, чтобы крепить аналогичные, но более мелкие детали? Однако укладка черепицы позволяет создать тот или иной эффект, добиться более привлекательного дизайна крыши
Немаловажно, что при повреждении единичного элемента достаточно будет заменить только его, не прибегая к демонтажу всего рулона
Мягкая черепица имеет определенные технические свойства.
- Пластичность, гибкость, что позволяет материалу не деформироваться при морозах и легко восстанавливать форму.
- Долгий период эксплуатации – от 10 до 60 лет, что обусловлено не подверженностью стеклохолста и битума воздействию коррозии. Кстати, на практике, срок службы может быть и выше, а некоторые авторитетные европейские компании дают пожизненную гарантию на свою продукцию.
- Сохранение свойств и привлекательного внешнего вида при температуре -50… +110С.
- Стойкость к воздействию факторов внешней среды: осадков, шквалистого ветра, УФ-лучей.
- Высокие показатели звуко- и теплоизоляции.
- Вес черепицы зависит от ее вида и может колебаться в пределах 5-20 кг/м кВ.
- Водопоглощение – не более 2% (согласно ГОСТу).
- Пожаробезопасность материала благодаря наличию в верхнем слое материала каменных гранул.
- Противолавинность, то есть способность черепицы задерживать большой объем снега, скапливающийся на крыше. В отличие от металлочерепицы, гибкие модели не нуждаются в установке специальных уловителей.
- Возможность использования только на кровле, скат которой имеет не менее 12 градусов. При этом потребуется также применение планки примыкания, а также карнизных и торцевых. Планка примыкания защищает стропила от попадания влаги.
Рулонные материалы для битумных кровель
Рулонные битумные материалы (старые и новые) выпускаются под разными названиями, которые мало что говорят простому покупателю. Поэтому до покупки надо ознакомиться с характеристиками товара, расшифровать буквенные и числовые обозначения на этикетке. Делайте это на сайте завода-изготовителя, продавцы – лица заинтересованные.
Рубероид
Это, наверное, самый известный рулонный материал. Изготавливается путем пропитки картона легкоплавким битумом. Затем с обеих сторон наносят слой более прочного битума, который, с одной стороны, служит для «приклеивания» к подготовленной поверхности, а с другой – для нанесения защитных посыпок.
Маркировка расшифровывается так:
- Первая буква в обозначении – «Р» – рубероид.
- Вторая – «К» (кровельный), «П» (подкладочный) или «Э» (эластичный).
- Третья – тип защитной посыпки: крупнозернистая, мелкозернистая, пылевидная.
- Далее, через тире указывается вес кВ. метра рубероида. Чем больше, тем плотней и крепче.
При покупке найдите дату выпуска и обратите внимание на условия хранения (только стоя в закрытых от солнца помещениях). Имеет срок годности – 12 месяцев
Используют рубероид на картонной основе преимущественно для гидроизоляции фундаментов, цоколей, подвалов и как подложку под основной материал кровли. Как самостоятельная кровля недолговечен.
Приклеивают битумной мастикой на сплошное основание: бетонные перекрытия, стены фундаментов и подвальных помещений. На деревянную обрешетку (сарай, баня, беседка) крепят гвоздями, рейками, мастикой по краям. Желательно уложить два-три слоя.
Срок службы рубероида на крыше 3-5 лет.
Видео: Укладка рубероида на деревянную обрешётку
Рубемаст
Этот ближайший родственник рубероида изготавливают по усовершенствованной технологии на основе кровельного картона или стеклохолста. Повышенное содержание битума позволяет отказаться от мастики при укладке материала, делает его более эластичным и тем самым продлевает срок службы. При укладке достаточно разогреть газовой горелкой нижний слой рубемаста, раскатать рулон и разгладить ручным катком.
В остальном отличия от рубероида незначительны.
Стеклоизол
Этот материал становится все более популярным, хотя его цена выше по сравнению с рубероидом. Основа – стеклохолст или стеклоткань, что и определяет сферы его применения. Обозначаются буквами «Х» или «Т» (первая в маркировке).
Стеклоизол на основе холста менее гибок и прочен, поэтому предназначен преимущественно для горизонтальных поверхностей.
Тканевая основа не только увеличивает эластичность, что позволяет использовать стеклоизол на криволинейных поверхностях. Прочность на разрыв увеличивается в 2-3 раза, его непросто порвать руками.
Верхний слой стеклоизола – пленка (подкладочный) или крошка (кровельный). Низ защищен пленкой от склеивания при хранении. Вторая и третья буквы в маркировке обозначают покрытие сверху (П или К) и снизу (П).
Далее, указывается вес 1 м2 (от 2,5 – 4,5). Стеклоизол тяжелее и толще рубероида, но долговечность покрытия (более 10 лет) компенсирует неудобства работы.
Как продлить срок службы битумной черепицы
Количество лет, на протяжении которых мягкое кровельное покрытие сохранит свои эксплуатационные характеристики, зависит от качества материала, соблюдения технологии укладки, правильного ухода. Реальный срок эксплуатации битумной черепицы колеблется от 10 лет до нескольких десятилетий.
Чтобы мягкая кровля радовала хозяев своим внешним видом и надежно защищала дом, как можно дольше, нужно придерживаться определенных правил:
- Приобретайте плитку только проверенного качества тех марок, которые прекрасно зарекомендовали себя на украинском рынке.
- На весь материал должны предоставляться сертификаты и официальная гарантия.
- Светлая и более толстая битумная черепица прослужит дольше.
- Правильный монтаж – обязательное условие долговечности кровельного материала.
- Уход за мягкой черепицей простой, но должен осуществляться регулярно. Осенью и весной проверяйте целостность крыши, в случае необходимости очищайте загрязнения мягкой щеткой и мыльным раствором.
- Прочищайте водостоки, чтобы на скатах крыши не скапливалась влага.
Особенности укладки битумной черепицы
Для монтажа мягкой кровли есть несколько основных условий:
- наклон крыши должен быть не меньше одиннадцати градусов. Плоские поверхности не подходят для такого покрытия;

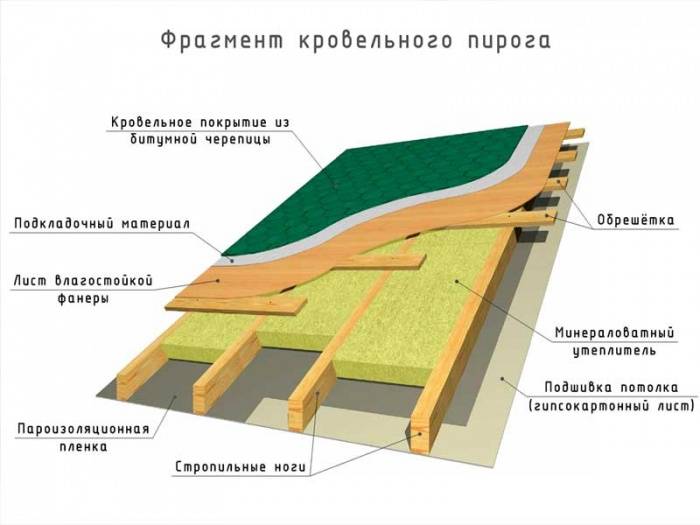

- основание под гибкую черепицу изготавливается из листов фанеры или ОСБ, уложенных без ступенек и зазоров;
- монтаж должен осуществляться в сухую погоду.
Первым этапом в укладке материала является установка металлической карнизной планки, которая защитит от попадания дождевой и талой воды.
В зависимости от наклона кровли укладывают ковер-подкладку. При малом наклоне – на всю крышу, при большом – только по краю.

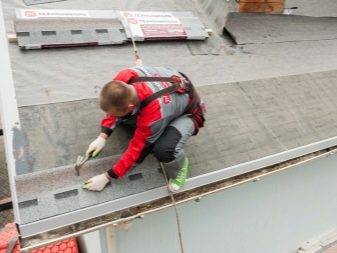

Мягкую черепицу укладывают снизу вверх, закрепляя элементы оцинкованными гвоздями с большой шляпкой. В местах стыков дополнительно промазывают мастикой.
Под воздействием солнечного тепла липкий битумный состав размягчится и прочно склеит все фрагменты покрытия.
https://youtube.com/watch?v=4BaXg5tjZeY
Виды мягкой кровли
- Мягкая рулонная кровля. Выпускается в виде рулонов, состоящих из сочетания рубероида, пергамина и толя. Для большей надежности в состав добавляют еще и добавки современных кровельных материалов.
- Мембранная. Схожа по составу с предыдущим видом, различается формой – изготавливается в виде широких листов на 1-2 м. Особенность вида – наличие клейкого слоя с двух сторон. По прочности превосходит рулонный вид, но стоит в разы дороже. Используется для промышленных зданий и для плоской мягкой кровли.
- Мягкая черепица. Представляет собой битумную плитку, которая легко монтируется на крышу и обеспечивает ей герметичность от внешних воздействий. Отличается низкой теплопроводностью, хорошей звукоизоляцией и доступной ценой. Более подробно о видах тут.
Наибольшую популярность для частных домов среди указанных видов получили рулонная и мягкая черепица. Ниже представлены фото крыш из мягкой кровли и их подробные описания.
Как выбрать гибкую черепицу?
Основные критерии выбора мягкой черепицы, на которые необходимо ориентироваться:
Плотность стеклохолста – она определяет количество битума в структуре и толщину гонта. Покупать материал с показателем ниже 100 г/м2 эксперты не рекомендуют. Обычно этот параметр указывается в сопроводительной документации
При этом учитывайте, что плотность указывается для одного слоя, поэтому для многослойного покрытия она автоматически удваивается или утраивается.
Разновидность битума – отличительные особенности основных битумных материалов мы с вами рассмотрели в начале этой статьи.
Гранулят или каменная посыпка – применяются горные породы (базальт, сланец), крупнофракционный кварцевый песок, шлак Здесь важно обратить внимание на такой показатель, как потеря посыпки – она не должна быть более 1,2 г/образец. Специалисты утверждают, что лучшим материалом является базальтовая посыпка Это обусловлено ее горячим окрашиванием (гранулы запекаются при высокой температуре), в результате чего обеспечивается сохранение цвета на протяжении всего срока службы
А сферическая форма отдельных элементов посыпки гарантирует прочное сцепление с битумом
А сферическая форма отдельных элементов посыпки гарантирует прочное сцепление с битумом.
Фото 18. Внешний вид базальтовой посыпки
Количество слоев – однослойная мягкая кровля уступает многослойной по всем параметрам, включая внешние качества. В первый же летний сезон после монтажа битумная черепица под воздействием солнца спекается в единое монолитное покрытие, абсолютно герметичное и устойчивое к любым капризам природы. Именно поэтому многослойное покрытие в разы надежнее и долговечнее, но при этом и стоит на порядок дороже.
-
Декоративные качества – разнообразие оттенков и видов нарезки позволяет реализовать самые смелые дизайнерские задумки. Вы можете выбрать как монохромное покрытие, где насыщенность тона изменяется в пределах одного цвета, так и миксовое, в котором совмещена посыпка разных цветов – контрастных либо совпадающих по гамме.
В следующем видео рассмотрено практическое сравнение свойств разных кровельных покрытий:
Обновленная мягкая кровля
Прародителем членов семейства мягких кровельных материалов был рулонный рубероид, созданный путем нанесения окисленного нефтяного битума на картонную основу. Оба компонента не устраивали строителей износостойкостью. Под натиском атмосферных осадков картон разбухал и разрушался, битум трескался, не выдерживая морозов. Слабая сопротивляемость капризам погоды заставила искать путь к совершенству.
Устаревший состав модифицировали полимерными составляющими. Полимеры улучшили прочность, сообщили эластичность, придали невосприимчивость к климатическим невзгодам. Не внушавший уверенности картон заменили равнодушными к гниению материалами: стеклосеткой, стекловолокнами, стеклохолстом, полиэфирным полотном, гофрированной медной или алюминиевой фольгой. Безусловно, усовершенствования отразились на стоимости, но наряду с ней заметно увеличили сроки службы покрытий, постоянно контактирующих с суровой внешней средой. Ремонтируют и меняют новую мягкую кровлю в 3 -5 раз реже, чем рубероид и толь, за счет чего ощутимо экономят.
В результате усердной работы над улучшением технических характеристик появились материалы, структурно схожие с прародителем, но опережающие его по эстетическим и эксплуатационным показателям. Если раньше рулонные материалы зачастую служили только гидроизоляцией, то теперь они с успехом совмещают прежнюю функцию с отделочными обязанностями. Их по-прежнему поставляют в рулонах. Производят посредством нанесения на не гниющую основу битумно-полимерных или улучшенных битумных составов.
Поверхность снабжают минеральной посыпкой, а тыльную клейкую сторону дополняют пленкой, препятствующей склеиванию витков рулона в период хранения и транспортировки.
Кроме рулонной продукции клан модернизированных потомков рубероида пополнился новыми представителями:
- Мастиками и эмульсиями, выпускаемыми в пастообразной и сметанообразной консистенции. Нельзя сказать, чтобы это были совершенно незнакомые варианты, но обновления внесены. Прежде они играли роль обмазочной гидроизоляции или связующего вещества в кровельном пироге. Сейчас они могут работать, как самостоятельные кровельные покрытия. Наносят их 3 методами: напылением, распределением шпателем или наливкой. Укладывают слоями, чередуя с армирующими прослойками из стеклохолста. В итоге получается некое подобие рулонных собратьев, сооружаемое прямо на объекте, а не на производственных линиях завода-изготовителя. По сути, это битумная, полимерная или битумно-полимерная оболочка, которую заведомо не нанесли на основу;
- Полимерными мембранами, поставляемыми в традиционных рулонах. В изготовлении мембран поддержан структурный рубероидный принцип, но есть существенные отличия в составе. С обеих сторон армирующей сетки нанесен полимерный компонент ПВХ, ТПО или ЭПДМ. От состава полимерной оболочки зависят потребительские качества материала и схема укладки покрытия;
- Битумной черепицей, которая представляет собой нарезанный на листы рубероид. Производством гибкой черепицы занимаются те же изготовители, которые выпускают кровельные материалы в рулонах. В дополнение к черепице производят фасонные детали, позволяющие полностью обустроить крышу любых габаритов и формы. Штучный материал характеризуется меньшей эластичностью, чем рулонный соплеменник, т.к. не предназначен для решения аналогичных по масштабам задач. Однако в частном строительстве именно он пользуется вполне обоснованной популярностью.
Перечисленные виды мягкой кровли крыши позволяют покрывать с разной степенью крутизны. С помощью мастичных и рулонных материалов обустраивают преимущественно плоские и низко-скатные конструкции. Это могут быть крыши малоэтажных зданий в стиле техно или хай-тек, солидные навесы над пристроенными террасами, обширным крыльцом с мощными колоннами, эркером, верандой.
Загородные дома в классическом, кантри или колониальном стиле крепче «дружат» с битумной черепицей, имитирующей кровельную керамику, дранку и натуральный сланец.
Что важно учитывать?
Итак, монтаж этого материала довольно прост и понятен даже начинающим мастерам
Однако он в любом случае предполагает соблюдение определенных норм и правил, потому с ними перед началом монтажных работ важно познакомиться. Итак, что важно помнить при укладке битумной черепицы:
основание под такое кровельное покрытие должно быть гладким, тщательно выровненным, достаточно жестким и сплошным;
кровля должна иметь отличную вентиляцию;
при укладке важно соблюдать температурный режим, а потому такое покрытие рекомендуется укладывать летом. Температура на улице не должна быть менее +5 градусов;
Битумная черепица своими руками
- сроки работы напрямую зависят от размеров кровли, опыта мастера и типа материала. В среднем, монтаж битумной черепицы занимает около 2-40 суток. В первом случае временной показатель оптимален для простой кровли, имеющей два ската. Чем сложнее крыша, тем дольше придется возиться с укладкой покрытия;
- угол ската кровли, где монтируется битумная черепица, может варьироваться от 10 до 90 градусов.
Угол наклона крыши в зависимости от материала
