Выпиливание электрическим лобзиком. Как производится выпиливание электролобзиком по дереву
Не секрет, что вещи, сделанные вручную, имеют особую ценность. Выпиливание по дереву электролобзиком дает возможность создать что-то оригинальное. Такая вещь может стать украшением для вашего дома или отличным сувениром на память. Резьба по дереву электролобзиком дает возможность не только создать что-то интересное, но и выразить себя.
Устройство прибора

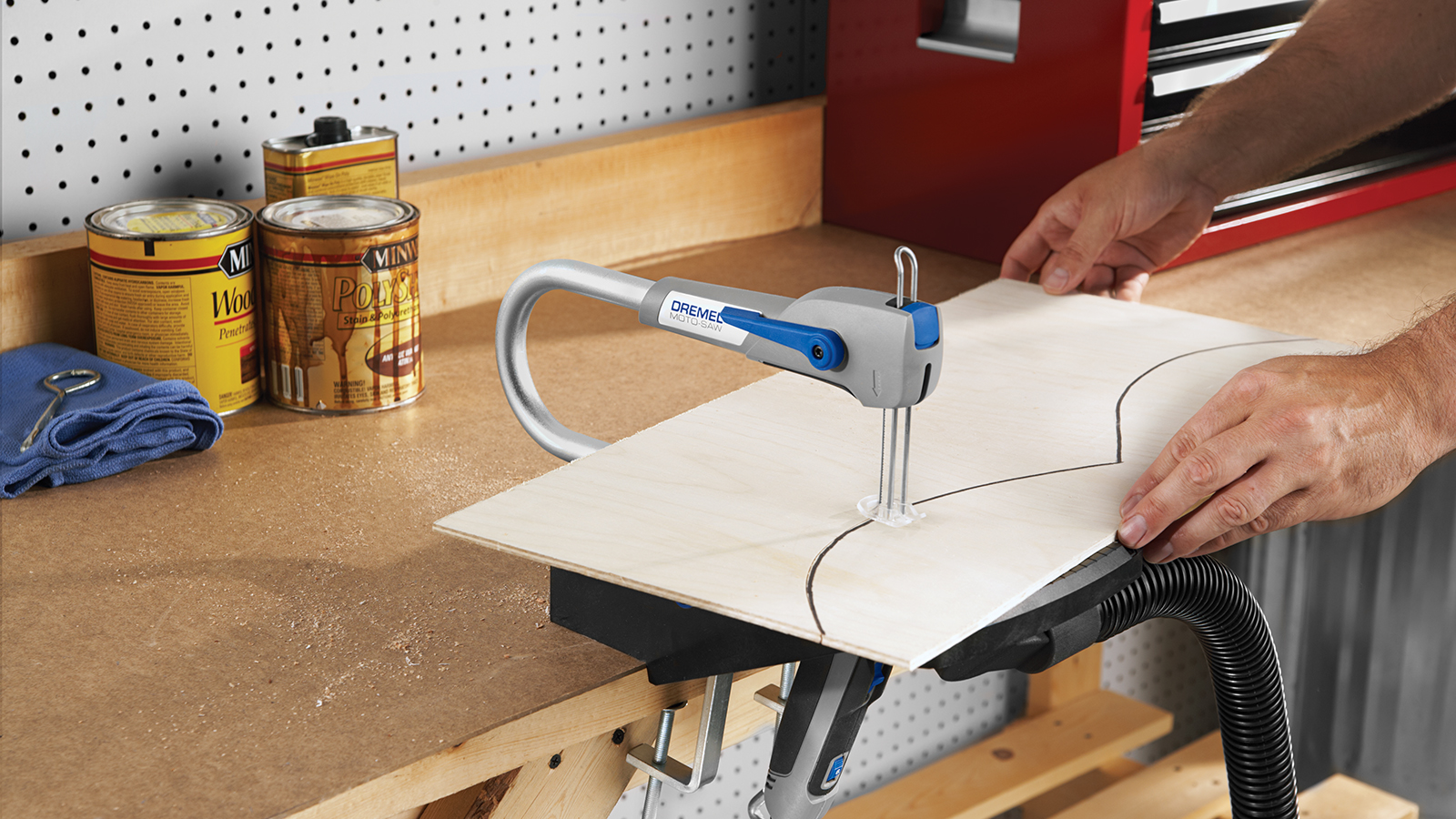

Научиться работать на стационарном приборе – задача не самая простая. Но если вы твердо решили начать изготавливать что-то своими руками, то необходимо ознакомиться с устройством техники:
Для того чтобы управлять процессом и создавать правильное направление, инструмент оснащен опорной плитой.
Чтобы начать пилить, необходимо установить специальную пилку с мелкими зубцами. В зависимости от вида работ, ее можно менять.
Резьба электролобзиком возможна, благодаря тому, что прибор оснащен двигателем.Мощность инструмента может варьироваться от 200 до 900 ватт. Многое зависит от того, какой материал вы собираетесь пилить.
Чтобы распиливать материал было максимально удобно, инструмент оснащен рукоятью.
Для корректирования движения пилы на электрических лобзиках устанавливаются направляющие губки или ролики.
Для того чтобы начать пилить, необходимо нажать на кнопку «пуск»
Важно, что для работы лобзика совсем необязательно ее зажимать все время.
Устройство электролобзика
Кроме стандартной комплектации многие приборы оснащены подсветкой, качественной защитой, функцией сдува стружки или заглушкой звука. Все эти дополнения не являются необходимыми, но сильно упрощают работу.
Советы по процессу выпиливания
Конечно, для создания серьезных работ потребуется немало времени. Хороший электролобзик, можно использовать как для художественного выпиливания, так и для простых строительных работ. Чтобы процесс работы происходил без проблем, соблюдайте следующие правила:
В процессе работы, рекомендуется делать упор в районе поясницы. Так вы сможете пилить и в положении сидя, и в положении стоя. К тому же в такой позиции можно держать полотно.
Для выпиливания небольшого участка, необходимо проделать отверстие в детали, в которое и вставляется пила.
В фанере легко сделать дырку при помощи шила. А вот в прочном брусе отверстие придется сверлить.
Все ваши движения должны быть плавными
Не торопитесь в работе.
Для фигурного выпиливания важно при смене угла, вертеть само полотно, а не инструмент.
После того, как вы закончили пилить, необходимо обработать все края детали. Как правило, в процессе работы остается много неровностей и шероховатостей.
Для создания сложного ажурного рисунка, вам понадобиться много работать
Новичкам легче начинать с простых фигур, которые не требуют серьезных усилий.
Украсить таким изделием можно многое, например, шкатулку, рамку для фотографий, предметы интерьера или мебель.
Достоинства и недостатки инструмента
Любая техника несовершенна. Конечно, пользоваться электрическим лобзиком значительно проще, чем ручной пилой. Прежде чем решиться приобрести такой инструмент, необходимо понять, для каких целей вы будете его использовать, а также понять плюсы и минусы прибора.
Достоинства:
- Простота оборудования позволяет распилить материал даже новичку.
- Как правило, производители делают акцент на универсальных моделях с большой глубиной пропила.
- Тонкое лезвие позволяет выпиливать настоящие шедевры.
Недостатки:
- В процессе работы с толстым полотном, сложно вытаскивать опилки.
- При работе необходимо соблюдать правила безопасности, так как пила не оснащена защитным механизмом.
- Из-за того что пила зафиксирована только на одном конце, ее невозможно сделать достаточно тонкой.
Лучше всего электрический лобзик работает с тонкими материалами. Если вам необходимо распилить плинтус, рейку, доску паркета, то этот инструмент подойдет идеально.
Правила безопасности
Для любой техники существуют правила эксплуатации, а также нормы безопасности, соблюдать которые просто необходимо
Работая с электролобзиком, важно следить за тем, чтобы:
- Ручка прибора была удобной и на вас были надеты защитные очки.
- Упор был максимально прочным, как и рабочая поверхность.
- Крепление пилы было качественным.
- Работа велась при правильном освещении.
- Процесс выпиливания начинался с ознакомления с инструкцией.
Не забывайте о том, что нельзя слишком близко наклоняться к аппарату!
Заключение
Работать с электролобзиком сможет как профессионал, так и новичок. Освоить процесс совсем не сложно, а создавать красивые сложные узоры вы научитесь со временем. Главное, набраться терпения и не забывать про постоянную практику.
Советы экспертов по выбору
Каким лобзиком по дереву пользуетесь Вы?
РучнымЭлектро
Выбирая инструмент, нужно руководствоваться некоторыми правилами, а именно:
- Вес изделия. Так как его приходится держать достаточно долгое время одной рукой, необходимо покупать легкие лобзики. В противном случае будет сложно эффективно работать.
- Анатомическая рукоятка стоит дороже, но позволит дольше работать. Она снижает риск появления спазмов в руке, поэтому работать с ней приятнее.
- Прочность рамы является основным показателем. Модели из алюминия или железа являются недолговечными и непрочными. Их легко погнуть или сломать. Гораздо лучше покупать лобзики, где рама создана из стали или титана.
- Зажимы барабанчики намного удобнее, поэтому стоит покупать такие модели. Это ускорит процесс смены пилок.
От механического лобзика до электрического один шаг
Как бы то ни было, но мускульный привод не может предоставить самого главного – равномерности хода пильного полотна. Эта задача решается просто – вместо ножного привода необходимо установить электрический привод. В его качестве можно использовать электрическую дрель со встроенной функцией регулировки числа оборотов.
Кстати, принимая решение о создании такого станка надо быть готовым к проведению расчетов по длине рычагов, размера маховика и пр. Но можно поступить проще, найти соответствующие чертежи на специализированных форумах.
Ленточный лобзиковый станок
Большую часть деталей, которые будут использованы при сборке такого станка, можно выполнить из дерева и других материалов. Главная деталь – станина, от качества ее изготовления во многом зависит качество обрабатываемых заготовок.
Для изготовления этого, ключевой составляющей любого станка, можно использовать металлопрокат, например, равнополочный уголок или 18 мм фанеру. На самом деле, подробная спецификация на материалы и покупные детали должна быть собрана и изложена в рабочей документации на лобзиковый станок.
Если принято решение изготовить стационарный лобзик из древесины, то необходимо приготовить запас саморезов и клея, которым желательно промазывать места соединения разных деталей. После сборки станина недолжна, иметь никаких зазоров (люфтов). От этого зависит точность работы оборудования.
На самом деле, нет смысла приобретать такой материал на рынке, можно использовать остатки старой мебели.
Для изготовления кривошипно-шатунного механизма целесообразно использовать заготовки, вырезанные из фанеры толщиной в 10 – 12 мм. Вращение должны обеспечить подшипники качения, которые необходимо установить по концам осей и стоек.
Для создания опоры под маховик стойки необходимо связать между собой.
Для соединения маховика с рычагом применяют маховик. Его изготавливают из той же фанеры. Тяги для соединения с рычагами используют металлические.
Рычаги должны перемещаться свободно, натяжение полотна не должно изменятся. Для обеспечения ровности хода и стабильности работы оси вращения смазывают смазкой типа солидол.
Другой не менее важный узел – рабочий стол. Его также можно изготовить из фанеры.
Таким образом, для изготовления лобзикового станка можно использовать фанеру, которая заметно снизит стоимость изготовления оборудования.
Как сделать лобзиковый станок своими руками
При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.
Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.
С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.
Для того чтобы менять частоту движения качалки, на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.
Крепежное приспособление пилки можно считать наиболее важным
При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси
Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси
Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.
Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.
Дополнительный функционал
Наличие добавочного функционала, расширяет возможности любого устройства и лобзиковый станок не является исключением из данного правила. Специальные регуляторы и приспособления, делают устройство более универсальным, повышая его стоимость, но вместе с этим и эффективность труда. Для удобства выполнения тех или иных операций, стационарные лобзики по дереву оснащают педалью, подсветкой, пылесборником, механизмом наклона рабочего стола и даже гравером. Давайте же более подробно рассмотрим все прелести современных лобзиковых установок.
Регулировка оборотов
Одна из самых распространенных дополнительных функций, наиболее часто встречающаяся в настольных электролобзиках. Регулировка оборотов позволяет настроить частоту возвратно-поступательных движений, совершаемых пильным полотном за одну минуту. Данная функция делает устройство более универсальным, позволяя проводить качественный распил материалов различной степени плотности. К примеру: с древесиной и её производными, можно работать на максимальной скорости, для ПВХ лучше установить среднее значение, а пилить металл будет правильнее на минимальных оборотах, для продления жизни пильному полотну.
Существует два типа регулятора оборотов: плавный и ступенчатый. Первый тип, позволяет установить максимально точную частоту движений, а с помощью второго можно лишь переключаться между несколькими скоростями, предусмотренными производителем
Оба варианта имеют право на существование, но в случае со вторым, стоит обратить внимание, чтобы скоростей было как минимум 4. Порой попадаются модели лобзиковых станков с регулятором оборотов всего на 2 скорости, что не особо расширяет возможности устройства
Наклон рабочей поверхности
Когда изделие требует распила под определенным углом, функция наклона рабочей поверхности приходиться как нельзя кстати. Данный механизм позволяет установить необходимый угол наклона рабочего стола, вплоть до 45°. В большинстве бюджетных моделей настольных лобзиков наклон осуществляется только в одну сторону. В более профессиональных аппаратах, данная функция работает в обоих направлениях. Возможность установки угла распила, в современных машинах, встречается все чаще, но попадаются и модели где она отсутствует.
Подсветка
Процесс распила проходит гораздо эффективнее в помещении с хорошим освещением. Если же осветить всю комнату достаточно ярко не представляется возможным, на помощь приходит встроенная подсветка. Эта простая функция, предусмотренная в некоторых моделях лобзиковых станков, значительно облегчает рабочий процесс, сохраняет зрение и экономит время, которое Вы могли потратить на самостоятельную организацию освещения рабочей зоны. Разумеется, данная функция не является определяющей в выборе стационарного лобзика, так как при желании её можно сделать самостоятельно, но аккуратный, точечный светильник, будет несомненным плюсом любой модели.
Пылеотвод
Во время распила, даже небольшого объема материала, на его поверхности образуется изрядное количество опилок. Помимо того, что данные отходы рабочего процесса закрывают собой выпиливаемый контур, от вибрации станка они частично попадают в воздух и дыхательные пути оператора. В целях обеспечения комфортного рабочего процесса без пыли и стружки, многие модели стационарных лобзиков оснащаются специальными пылеотводами, к которым можно подключить пылесос для всасывания опилок.
Дополнительным вариантом удаления отходов пиления, является гибкий резиновый патрубок. Данный элемент подключается к небольшому компрессору, и в отличии от пылеотвода, не всасывает в себя пыль, а сдувает её в установленном направлении. Работать на станке с подобной функцией, лучше в респираторе. Многие модели настольных лобзиков обладают одновременно обеими функциями удаления опилок.
Гибкий вал (гравер)
Одна из самых интересных и полезных функций, в большинстве случаев присущая профессиональным моделям. Позволяет проводить сверление, шлифовку и полировку изделий, без использования сторонних инструментов. Главным плюсом гибкого вала является практически полное отсутствие вибрации. Из минусов можно отметить единый привод, запускающий пильное полотно и гравер одновременно. В целях безопасности, во время работы гибким валом, следует вынимать пильное полотно из крепежного элемента. Среднее количество оборотов насадок в минуту, составляет 2500, которые можно уменьшать или повышать при помощи регулятора частоты хода.
Общие сведения
Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.
Область применения станка и принцип действия
Главными конструкционными элементами можно назвать:
- Раму с натянутой пилкой.
- Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
- Станина и рабочий стол.
Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.
Достоинства
Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.
Более того, достоинствами лобзиковых станков перед ручными инструментами будет:
- Более эффективный контроль (визуальный) за точностью и направлением реза.
- Возможность применения направляющих элементов.
- Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
- Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.
Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому что станок будет расположен соответствующей для этого плоскостью.
Базовая конструкция и чертежи
Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.
По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.
Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна с устройством натяжения.
Есть два варианта конструкций натяжного устройства:
- Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления пилочного полотна.
- Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.
И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный в техническом плане.
Технология изготовления декоративных и ажурных изделий
Для работы понадобится следующее:
- Фанерная или деревянная заготовка.
- Шаблон, чертёж или рисунок будущего изделия.
- Ручной или электрический лобзик.
- Напильники и надфили различной конфигурации.
- Деревянные угольник и линейка.
- Шкурка различной зернистости.
Чертежи для выпиливания
Для начала работы нужно определить, что в конце работы должно получиться. Для этого понадобится чертёж или шаблон будущего изделия. Его можно придумать и нарисовать как самому, так и воспользоваться готовыми решениями. Существует множество сборников, содержащих чертежи и схемы поделок. Интернет тоже изобилует многообразием интересных идей. И практически для каждого там найдётся любопытная схема или чертёж.
Обычно, схемы небольших поделок убираются на бумаге формата А4. Для создания чертежей декоративно-стильной мебели или других крупногабаритных бытовых вещей используется ватман размерами А0 и А1, впрочем, для этой цели могут служить и другие бумажно-картонные носители, к примеру, склеенные между собой куски ненужных обоев.
После того как чертёж выбран, его нужно перенести на материал, из которого будет выполнена поделка. Для этого существуют несколько способов:
Технология
После нанесения чертежа на заготовку, из которого будет сделано будущая поделка, приступают к её выпиливанию. Пилить начинают с внутренних элементов заготовки и лишь затем выпиливают внешний контур. Такой порядок работы более удобен – держать заготовку значительно проще.
Отверстия под лобзиковое полотно сверлятся в острых местах внутреннего контура, что также облегчает работу. Сверлить отверстия нужно аккуратно, поскольку с тыльной стороны могут образоваться сколы.
Чтобы этого избежать, нужно следовать простому правилу – не просверливать отверстия полностью. Например, если толщина фанеры 3 мм, то глубину засверливаемого отверстия нужно также выставить на 3 мм. Это легко исполнить, если ограничить глубину вхождения сверла в фанеру с помощью изоленты – обмотать ей сверло, оставив без изоленты только кончик длиной в 3 мм. После сверления перевернуть заготовку и шилом провальцевать отверстия.
После того как заготовка выпилена, её нужно обработать и отшлифовать. Если внешний контур не составит особого труда обработать, то шлифовка внутренних элементов порой затруднительна, особенно в острых углах. Такие места сложно шлифовать напильником или надфилем. Поэтому на помощь может прийти смекалка. Нужно отрезать тонкую полоску наждачной бумаги и вставить её вместо лобзиковой пилки и тогда труднодоступные места обработать будет гораздо легче.
Принципы выпиливания ручным или электромеханическим лобзиком схожи, но есть и отличия.
Работа ручным лобзиком
При работе этим инструментом необходимо дополнительное приспособление – станочек для пиления. Он должен быть оборудован струбциной для крепления к верстаку или столу. Это приспособление служит основанием, на котором пилится заготовка. Это дополнение можно либо приобрести в магазине, либо сделать самому из куска толстой фанеры.
При работе заготовка должна быть закреплена на уровне груди – это сделает работу более комфортной и сохранит осанку.
При работе ручным лобзиком нужны аккуратность и терпение. Пилки этого инструмента достаточно хрупки, поэтому нужно избегать резких движений и перекосов полотна, а также во время работы не давать пилке перегреваться, для этого нужно через каждые 10 секунд приостанавливать работу и давать режущему полотну остыть.
При пилении лобзиковая пилка должна оставаться на одном месте, то есть её не двигают вперёд или назад, движение ручного лобзика вертикальное, возвратно-поступательное. Передвигают лишь заготовку, плавно её поворачивая, не прекращая поступательных движений ручного лобзика.
Выпиливание электромеханическим инструментом
Принцип работы очень схож с ручным инструментом. Отличие заключается в том, что для ручного электролобзика не нужно дополнительное оборудование (станочек со струбциной). А также при выпиливании фигурное движение производится не заготовкой, а непосредственно самим инструментом. Деревянная заготовка крепко прижимается или крепится к верстаку, а все фигурные движения производятся непосредственно электролобзиком.
Электролобзик имеет преимущество перед ручным – это толщина, которую может он фигурно выпиливать. Деревянная заготовка толщиной в 50 мм недоступна для обработки обычным, неэлектрическим инструментом. Так что, если нужно декорировать элементы крыльца или мебели, то без электролобзика не обойтись.
К выбору электроинструмента нужно подходить очень внимательно, поскольку не весь инструмент позволяет качественно выполнять фигурное пиление большой глубины.
