Стол для циркулярной пилы своими руками: инструкция, необходимые материалы и чертежи

Дополнительная информация

Столярные работы требуют внимания. Если вы хотите сделать качественный и надежный стол, предназначенный для установки циркулярной пилы, то обстоятельно подготовьтесь к процессу, и приобретите все необходимые материалы и инструменты.

После сборки каркаса в обязательном порядке установите его на ровную поверхность и проверьте, чтобы столешница конструкции не перевешивала ее в какую-либо сторону.

Видео:

Установить стол для циркулярной пилы лучше в том месте, где он и будет стоять в дальнейшем, чтобы исключить возможные проблемы, связанные с неровностью полов.

Если из-за неровного пола стол вибрирует в процессе работы пилы, то следует скорректировать длину ножек, используя плотный войлок или резину.

Столешница изделия может быть как монолитной, так и складной

Чтобы создать складной стол для пилы, придется потратить больше времени и материала, и уделить особое внимание повышению надежности станины, находящейся в разобранном состоянии

Размеры расходного материала, используемого для создания стола, определяются опытным путем. В идеале высота конструкции должна хорошо соотноситься с ростом владельца пилы.

Отверстие, которое будет сделано в столешнице, должно соответствовать размерам конкретной пилы, имеющейся в наличии.

Чтобы продлить срок службы всех используемых материалов, собранных в единую конструкцию, следует обработать их специальными химическими растворами, способными повысить эксплуатационные характеристики дерева или металла (к примеру, защитить их поверхность от коррозии, гниения, появления плесени и т. д.).

Обрабатывать дерево или металл лучше на улице, а не в помещении, чтобы не отравиться активными испарениями.

Вдохновившись данной статьей, вы можете изготовить не только надежную подставку для циркулярной пилы, но и стол, за которым можно пить и есть, собираясь всей семьей.

Технология, которая лежит в основе создания обеденного стола, во многом похожа на схему, пользуясь которой можно сколотить деревянный стол для циркулярной пилы.

В ходе проведения работ, направленных на создание стола для циркулярной пилы, важно помнить о технике безопасности. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской

Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской.

Видео:

Выбор конструкции

Перед тем, как сделать стол для циркулярной пилы своими руками, прежде всего, необходимо определиться с его конструкцией. Так, облегченный вариант на основе фанеры и брусьев должен содержать в своём составе следующие обязательные элементы:

непосредственно столешница;
корпус из фанеры;
опорные ножки, обеспечивающие его хорошую устойчивость
В состав капитальной конструкции должны входить следующие узлы:

станина на основе металлических профилей или уголков;
верхний и нижний кронштейны, необходимые для размещения режущего полотна с валом и приводного оборудования соответственно;
сам стол с прорезью для режущего полотна, монтируемый непосредственно на металлической раме.
Наиболее доступным для изготовления в бытовых условиях считается деревянный стол для дисковой пилы (т. е. облегчённая конструкция).

Облегченная версия стола для циркулярной пилы будет выглядеть примерно так

Расширение функционала

В заключение коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

  • жесткая, устойчивая конструкция;
  • гладкая поверхность столешницы;
  • безопасное крепление диска;
  • ограждение, защищающее оператора станка (стола);
  • легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.

Жесткая, устойчивая конструкция

Гладкая поверхность столешницы

Безопасное крепление диска

Ограждение, защищающее оператора станка (стола)

Второй вариант стола для циркулярки. Фото технологии изготовления

Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:

фанерный лист (толщина 20 мм и выше);

доски 50 на 100 мм;

бруски 50 на 50 мм;

несколько саморезов;

деревянный клей;

один из видов древесного лака.

Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.

2

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Рекомендуем: Заклепочник ручной — какой выбрать и как им пользоваться

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

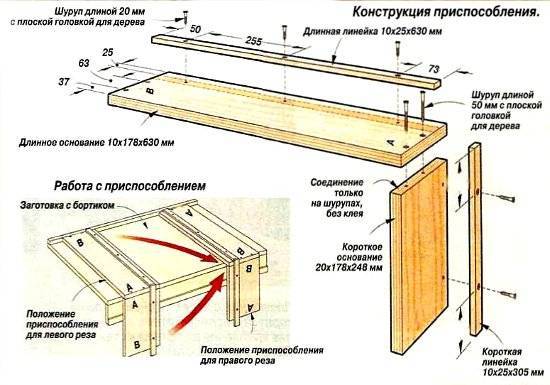

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

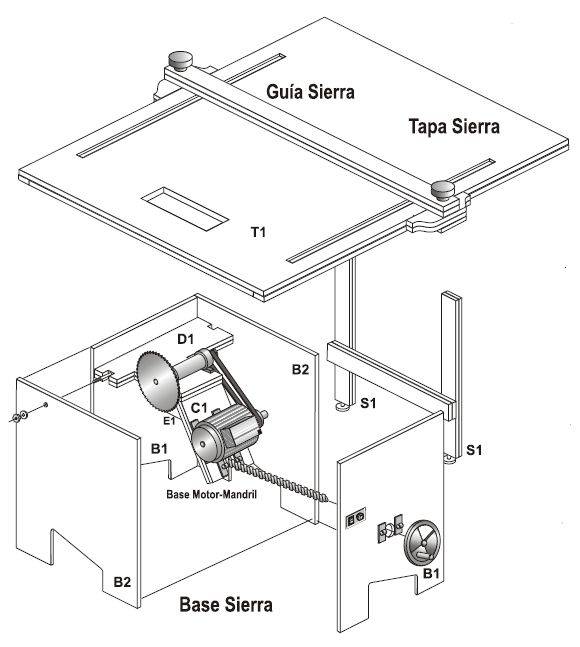

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Каким должен быть стол для ручной циркулярной пилы

Правильная конструкция распиловочного стола является залогом качественной и безопасной работы. Существует несколько основных требований к станине для циркулярной пилы:

  1. Каркас стола должен быть устойчивым.
  2. Материл для изготовления стола должен быть надёжным и долговечным.
  3. Столешницу нужно сделать максимально жёсткой, гладкой и ровной.
  4. Так как циркулярная пила работает от электросети, необходимо позаботиться о заземлении.
  5. Кнопка включения должна быть расположена в удобном месте.
  6. Область вокруг стола следует содержать в чистоте и порядке, для исключения травматизма.
  7. Хорошим решением будет установка дополнительной кнопки для аварийного отключения.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Дополнительная информация

Столярные работы требуют внимания. Если вы хотите сделать качественный и надежный стол, предназначенный для установки циркулярной пилы, то обстоятельно подготовьтесь к процессу, и приобретите все необходимые материалы и инструменты.

После сборки каркаса в обязательном порядке установите его на ровную поверхность и проверьте, чтобы столешница конструкции не перевешивала ее в какую-либо сторону.

Видео:

Установить стол для циркулярной пилы лучше в том месте, где он и будет стоять в дальнейшем, чтобы исключить возможные проблемы, связанные с неровностью полов.

Если из-за неровного пола стол вибрирует в процессе работы пилы, то следует скорректировать длину ножек, используя плотный войлок или резину.

Столешница изделия может быть как монолитной, так и складной

Чтобы создать складной стол для пилы, придется потратить больше времени и материала, и уделить особое внимание повышению надежности станины, находящейся в разобранном состоянии

Размеры расходного материала, используемого для создания стола, определяются опытным путем. В идеале высота конструкции должна хорошо соотноситься с ростом владельца пилы.

Отверстие, которое будет сделано в столешнице, должно соответствовать размерам конкретной пилы, имеющейся в наличии.

Чтобы продлить срок службы всех используемых материалов, собранных в единую конструкцию, следует обработать их специальными химическими растворами, способными повысить эксплуатационные характеристики дерева или металла (к примеру, защитить их поверхность от коррозии, гниения, появления плесени и т. д.).

Обрабатывать дерево или металл лучше на улице, а не в помещении, чтобы не отравиться активными испарениями.

Вдохновившись данной статьей, вы можете изготовить не только надежную подставку для циркулярной пилы, но и стол, за которым можно пить и есть, собираясь всей семьей.

Технология, которая лежит в основе создания обеденного стола, во многом похожа на схему, пользуясь которой можно сколотить деревянный стол для циркулярной пилы.

В ходе проведения работ, направленных на создание стола для циркулярной пилы, важно помнить о технике безопасности. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской

Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской.

Видео:

Крышка стола: как много полезного на ней может быть

Схема применения циркулярной пилы.

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

https://youtube.com/watch?v=frw3iM25lbE

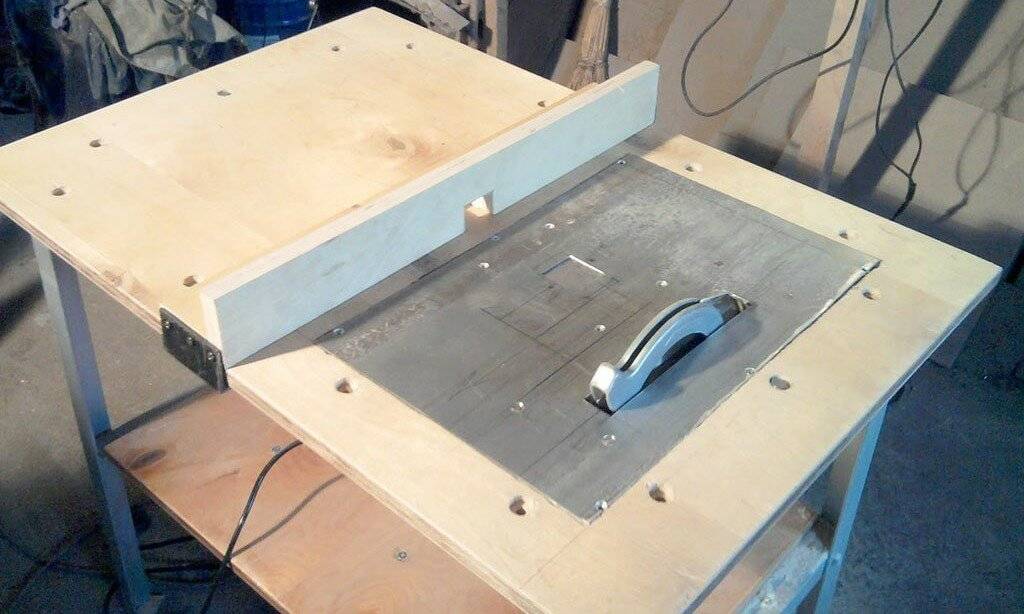

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

  1. Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.

    Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.

  2. После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
  3. Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
  4. Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
  5. Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
  6. Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
  7. Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
  8. По меткам делаются сквозные отверстия.
  9. Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
  10. Крепим их к изделию столярным клеем, прижимая струбцинами.
  11. Боковые ребра изготавливаются и крепятся точно так.
  12. Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
  13. Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
  14. Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
  15. Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.
  16. Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
  17. Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Процесс производства стола

  • Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
  • Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
  • В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
  • Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
  • Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
  • Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
  • Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
  • Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.

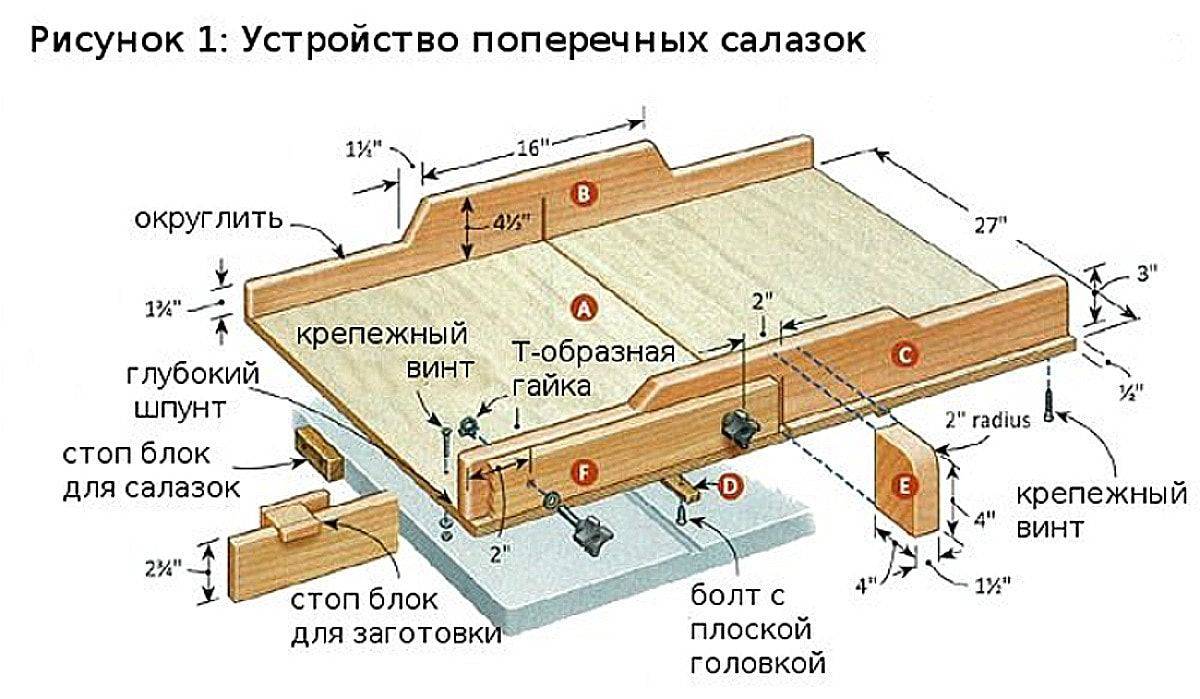

  • Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.

Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты

Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

При потребности — подтянуть саморезы/болты. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Преимущества переносной пилы

На этот тип пилы можно установить диск, внешний диаметр которого составляет 350 мм. Им режут доски толщиной 70-85 мм. Циркуляркой на станке разрезают 60-75 мм пиломатериалы. Этого хватает, чтобы выполнить простую работу и даже изготовить сложные детали для мебели.

Преимуществом переносной пилы считается наличие мотора мощностью не меньше 2 кВт. Такой двигатель выдерживает существенные нагрузки. В устройстве есть принудительная вентиляция, которая предназначена для быстрого отвода тепла. Поэтому и работать аппаратом можно долго, при этом тепловой режим будет в норме. Вал пилы вращается со скоростью, которая отвечает существующим требованиям к режущим инструментам для обработки дерева.

Переносную пилу можно закрепить к столу так, что при необходимости она снимается без потери ее основных технических характеристик и возможностей. Сделать это можно за короткое время.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
