Правила СНиП и ГОСТ для столбчатых фундаментов

Нормы по организации ленточного фундамента

Планируете организовать ленточный Фундамент? ГОСТы и СНиПы, которые пригодятся:

• ГОСТ 13580-85 (1994) фундамент на основе железобетонных плит;
• СНиП 2.02.01.83 (1995) основания сооружений;
• СНиП 3.03.01-87 несущие и ограждающие конструкции здания;
• СНиП 3.02.01-87 основания, фундаменты и другие земляные сооружения и др.

Ознакомившись с приведенным перечнем нормативной литературы и СНиПов фундаменты ленточные, можно быть полностью уверенным в возведении благонадежной конструкции.

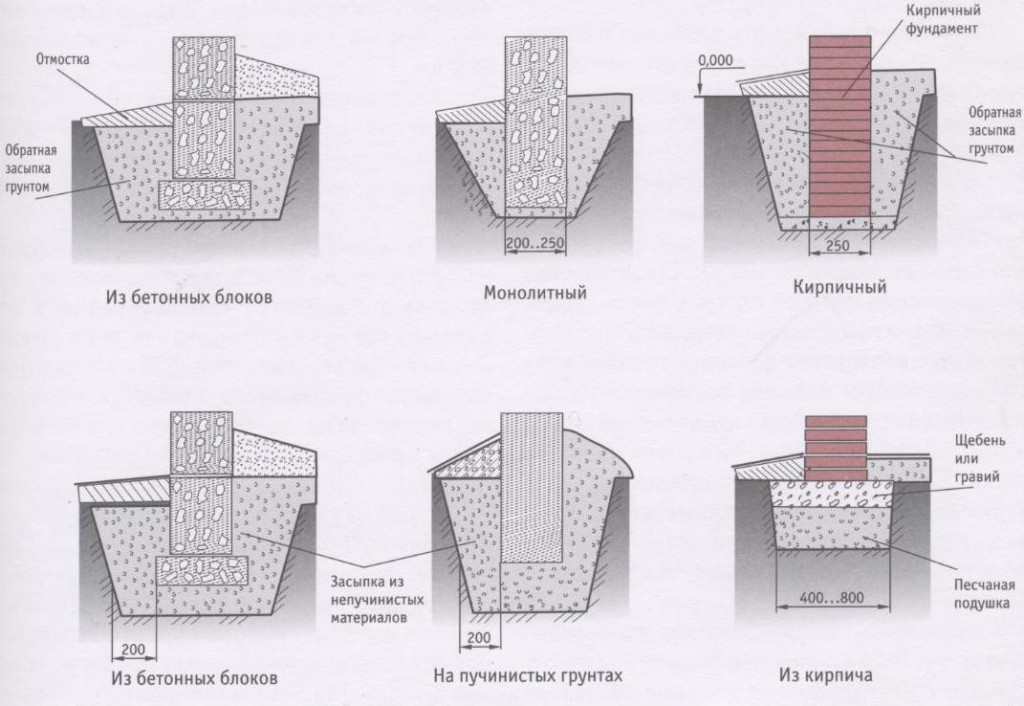

Виды ленточного фундамента

Технология строительства ленточного фундамента предполагает несколько вариантов организации основания для здания. В данный перечень входят следующие конструкции:

• бутобетонный тип – он делается с использованием цемента, песка и крупнофракционных камней (до 300 мм в диаметре). Это идеальный вариант для скалистой местности и песчаных грунтов. Срок службы конструкции достигает 150 лет. Выполняется устройство ленточных фундаментов по СНиПу II-22-81 (1995) конструкции каменные и армокаменные;
• железобетонное основание – она представляет собой стальной каркас, Наполнитель: цемент, песок, гравий или обычный битый камень. Данная технология ленточного фундамента считается самой надежной и подходит практически для всех типов грунта;
• фундамент на основе кирпича – недорогой, подходит только для конструкций «в полтора кирпича» и деревянных домов. Непригоден для грунтов с близким пролеганием водонесущих слоев;
• фундаментные плиты – по прочности и практичности не уступает железобетонному аналогу. Возводится из заводских блоков. Однако по технологии сложен и требует привлечения спецтехники.

Данные типы основы для здания разняться между собой не только по технологии, но и по стоимости. Цена ленточного фундамента на основе плит самая высокая, далее следует железобетонная конструкция. Завершают перечень бутобетонный и кирпичный фундамент.

Расчет нагрузки на грунт

Производится данный обсчет, чтобы выяснить, не является ли здание слишком тяжелым для данного типа грунта. Нагрузка на грунт складывается из масс фундамента и здания. Масса фундамента вычисляется умножением объема на удельную плотность.

При этом у почвы согласно таблицам есть допустимая максимальная нагрузка на м2. Высчитывается нагрузка путем деления массы здания вместе с фундаментом на общую площадь подошвы основания.

Нагрузку на грунт можно уменьшить следующими способами:

• Сделать ленту в основании трапециевидной с расширением книзу.
• При использовании столбчатого основания сделать большее число и габариты столбов.

Как проверяется прочность бетона

Прочность материалов – это способность сопротивляться разрушительным воздействиям под влиянием внутреннего напряжения материала, возникающего под давлением сил извне или из-за других факторов (усадка, влажность, температура, и т.д.).

Свойства прочности материала рассчитываются несколькими методами:

1. Метод стандартных образцов;
2. Метод исследования выбуренного керна;
3. Метод неразрушающего контроля, который считается самым дешевым и действенным.

Проверка прочности бетона

Расчет материалов

Количество и вес арматурных стержней, которое потребуется для конструирования армирующего каркаса, рассчитывается по габаритам ленты фундамента. При ширине ленты 0,4 м рекомендуется использовать четыре продольных прута – по два сверху и снизу. В качестве примера можно рассмотреть формирование каркаса 6 х 6 м для ленточного основания дома.

При четырехрядной укладке понадобится 24 м арматуры на один ряд, для всего каркаса – 96 м. Вертикальные и поперечные гладкие стержни армирования для фундамента ленты шириной 30 см и высотой 190 см: для каждой точки пересечения прутьев при шаге 0,05 м от верхней части фундамента понадобится (30 – 5 – 5) х 2 + (190 – 5 – 5) х 2 = 0,40 м. Расстояние между стальными хомутами 50 см, количество хомутов: 24 / 0,5 + 1 = 49 единиц.

Расчет арматуры

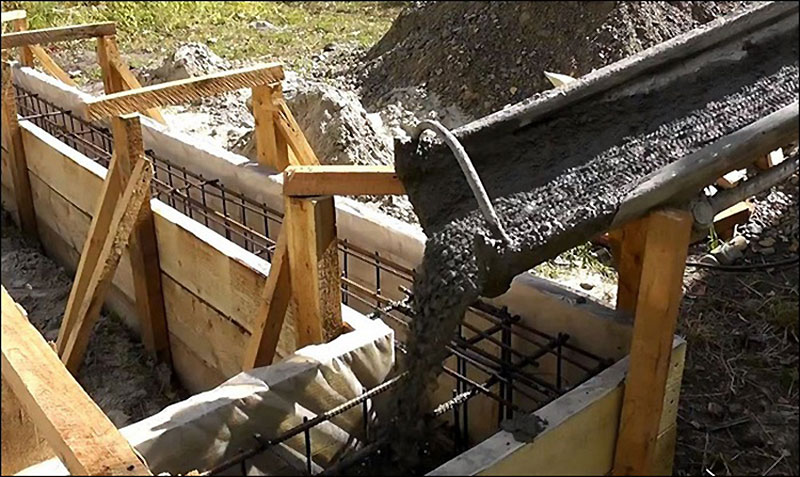

Ленточный фундамент по монолитному типу формируется в виде прямоугольника или квадрата. Армирующий каркас формируется в результате нескольких последовательных операций:

1. Дно траншеи прерывисто укладывается кирпичами высотой в четверть кирпича, чтобы можно было залить раствором промежуток между каркасом и подошвой фундамента;
2. Под стойки арматурного каркаса делается шаблон, по нему нарезаются отрезки арматуры нужного размера;
3. На слой кирпича кладутся продольные прутья армирующего каркаса. Если прутья короткие, их связывают с нахлестом ≥ 0,2 м;
4. Горизонтальные гладкие прутья связываются в каркасе с продольной арматурой с шагом 0,5 м;
5. По углам ячеек из арматуры привязываются вертикальные гладкие стержни длиной на 10 см короче высоты основания;
6. Продольная арматура привязывается к вертикальным стержням;
7. К углам, которые получились в результате этих операций, привязываются поперечные верхние стержни.

Заливка ленточного основания бетоном

Требования СНиП

По поводу строительства фундамента ленточного типа: существует документ СНиП 52-01-2003, регламентирующий расстояния между прутьями каркаса, в частности, шаг между горизонтальными гранями армокаркаса и шаг между поперечными прутьями. Это расстояние зависит от:

1. Диаметра арматуры;
2. Фракции бетонного заполнителя;
3. Ориентирования каркаса относительно бетонирования;
4. Метода заливки раствора в опалубку;
5. Типа уплотнения раствора.

Требования определяют, что шаг продольного армирования регламентируется как H = ≤ 40 см и ≥ 25 см. Расстояние между поперечными прутьями арматуры определяется как 1/2 высоты сечения ленты, но не больше, чем 0,3 м.

Диаметр армирования зависит от общего метража продольного армирования фундамента и предполагается ≥ 0,1% площади сечения ленты. На практике это означает, что для бетонного основания высотой 100 см при ширине ленты 50 см площадь сечения будет равняться 500 мм2.

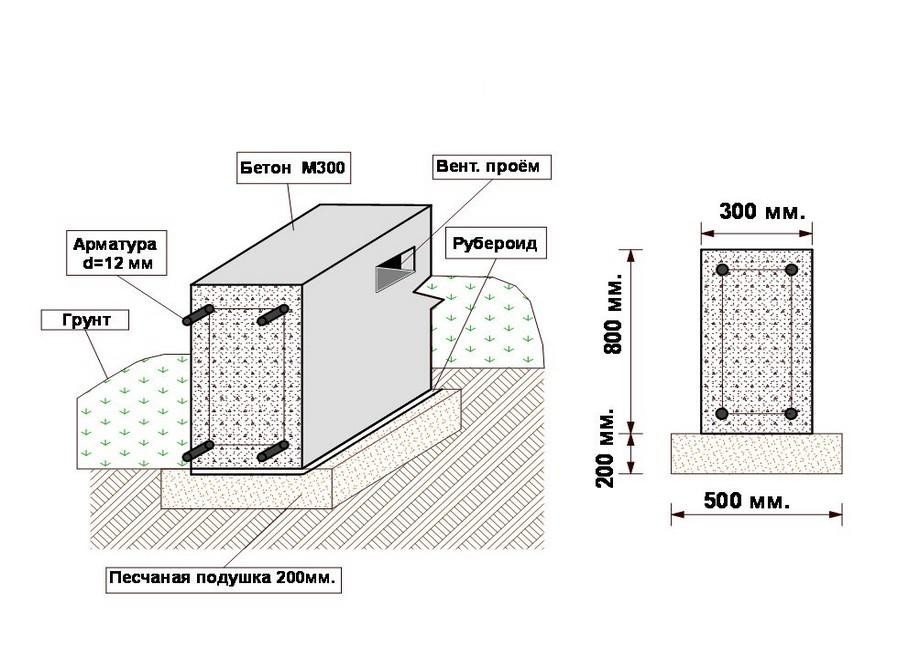

Размеры фундаментной ленты согласно СНиП

МЗЛФ (мелкозаглубленный фундамент) отличается от заглубленного высотой бетонной ленты, поэтому глубокозаглубленные в фундаменты закладывается более развитая структура каркаса, боковых бетонных стенок и подошвы. Из-за большой глубины такого основания существуют рекомендации от профессионалов: для лент глубиной ≤ 1 м армируется только подошва фундамента, а в глубокозаглубленных основаниях армируется также оболочка и днище.

Дополнительное усиление армирующего каркаса в МЗЛФ проводится армирующей металлической сеткой из прутьев Ø 4 мм с размером ячеек 10 х 10 см. Любой тип армирования намного повышает прочность и жесткость конструкции, а также усиливает сопротивление опорной части ленты боковым и сжимающим нагрузкам.

Сама методика армирования бетонного основания не представляется сложной, и ее можно провести самостоятельно, что позволит не только усилить основание дома, но и добиться значительного снижения стоимости строительства.

5.9 Защита от почвенных газов

5.9.1 При наличии на площадке строительства грунтовых газов конструкции помещений (кроме гаражей и неогражденных участков дома), соприкасающиеся с грунтом (стены подвалов, полы по грунту, покрытия подземных сооружений), должны иметь изоляционный слой для предотвращения проникновения грунтовых газов. Функции изоляционного слоя могут выполнять влагоизоляционные и гидроизоляционные слои. Там, где не имеется этих слоев, изоляционный слой может выполняться из пароизоляционного материала, например, из полиэтиленовой пленки толщиной 0,15 мм.

5.9.2 Защита полов по грунту

5.9.2.1 Стыки между плитой пола по грунту и стенами подвалов, а также все зазоры в плитах по грунту в местах пропуска труб и других конструктивных элементов должны быть герметизированы с применением нетвердеющих герметиков.

5.9.2.2 Отверстия для стока воды в плитах полов по грунту должны иметь гидравлические затворы для предотвращения проникновения грунтовых газов.

5.9.2.3 Изоляционный слой по 5.9.1 укладывается под бетонной плитой пола. В случае устройства покрытия пола по бетонной плите изоляционный слой укладывается поверх бетонной плиты.
При укладке изоляционного слоя под плитой стыковые соединения пароизоляционного материала должны выполняться внахлестку с шириной перекрытия не менее 300 мм.
При укладке изоляционного слоя поверх плиты стыки пароизоляционного материала должны быть герметизированы.

5.9.3 Защита стен

5.9.3.1 При отсутствии влагоизоляции на внутренней поверхности стен блоки нижнего ряда стены не должны иметь пустот, а в месте примыкания плиты пола к стене должен быть уложен слой гидроизоляции, прикрепленный к стене и плите пола пластичным герметизирующим составом или заведенный под плиту пола.

Классификация нагрузок по СНИП

Все нагрузки условно можно разделить на 2 группы:

• временные;
• постоянные.

Основной причиной разрушений, деформации и неустойчивости основания служит действие сил морозного пучения. Пучение можно определить как неравномерное поднятие, а проще «вздутие» грунта. Оно напрямую зависит от уровня грунтовых вод и глубины промерзания грунта.

Главная характеристика грунта – несущая способность, которая позволяет дать оценку проседанию основания под весом здания, а так же нагрузок от эксплуатации. Если грунт обладает низкой несущей способностью, то площадь основания должна быть больше.

Отметим, что для свайных фундаментов разработаны отдельные пункты нормативного документа, для устройства данного вида оснований предусмотрена глава «Свайные фундаменты» СНиП II-17-77. По данному документу СНиП фундаменты на сваях рекомендуется проектировать, опираясь на тщательные изыскания строительной площадки, и строго учитывать назначение и конструктивные особенности будущего строения.

Так же необходимо с особой тщательностью просчитывать нагрузки с учётом всех местных особенностей на участке строительства.

Проектирование свайных фундаментов без глубокого анализа местности и веского инженерно-геологического обоснования запрещается.

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

1. Подготовительные работы, построение чертежа.
2. Проведение земляных работ: разметки, рытья ям и траншей.
3. Заполнение полостей или укладка блоков.
4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

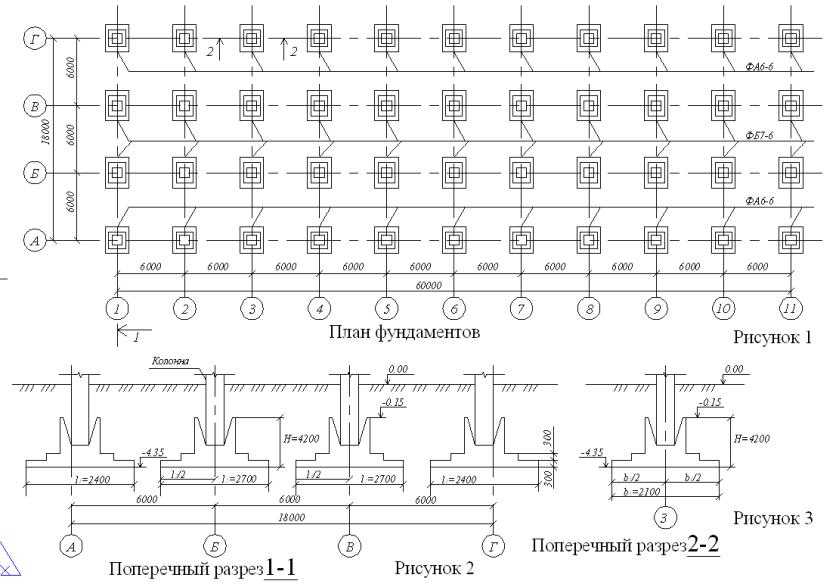

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

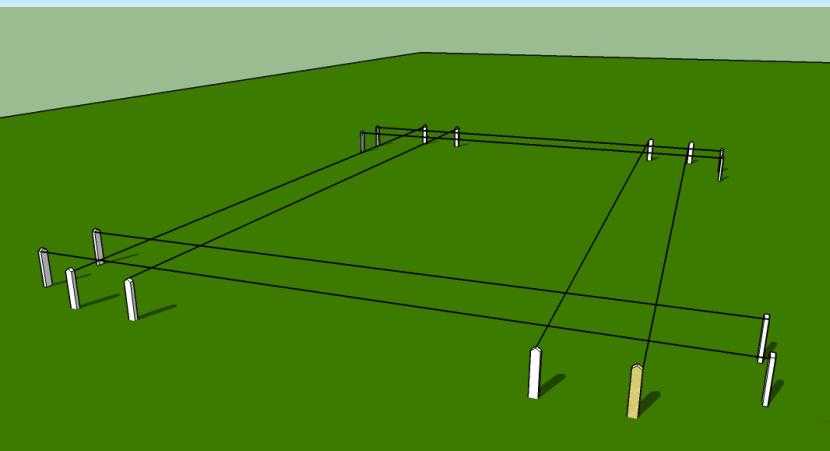

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

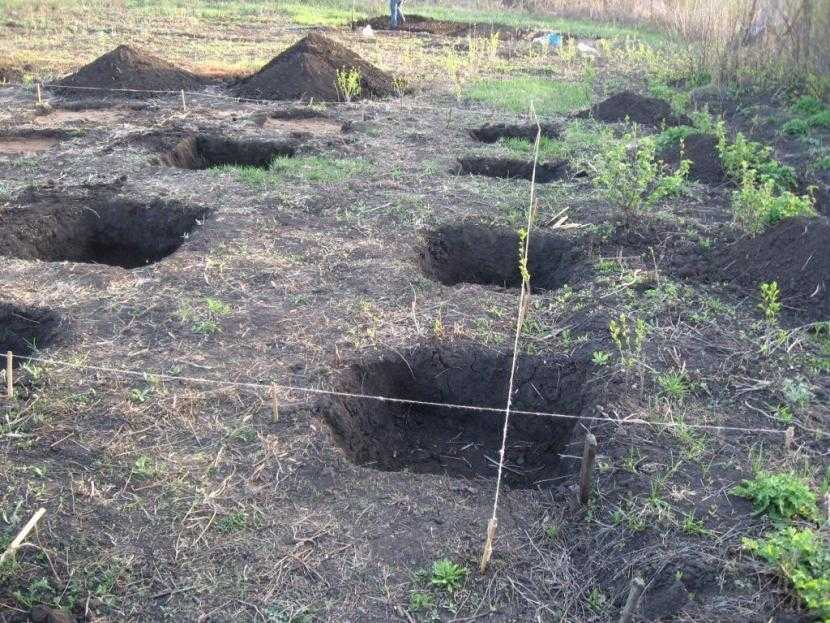

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

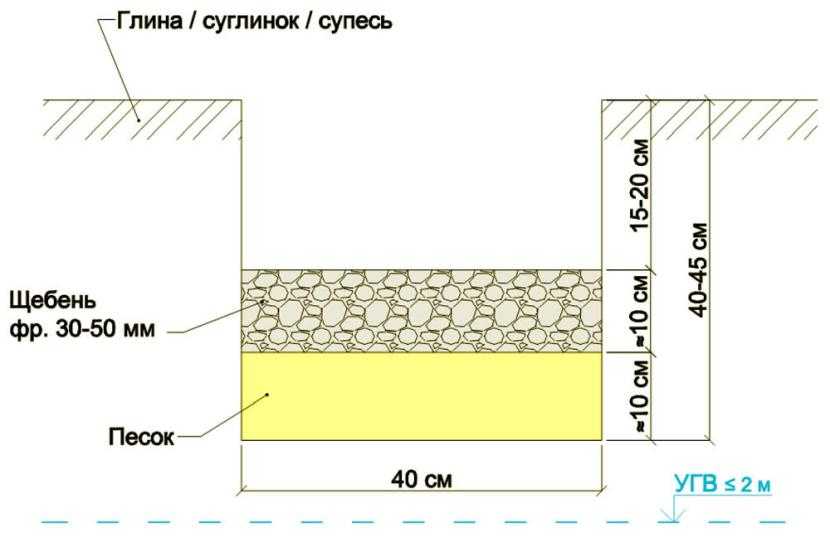

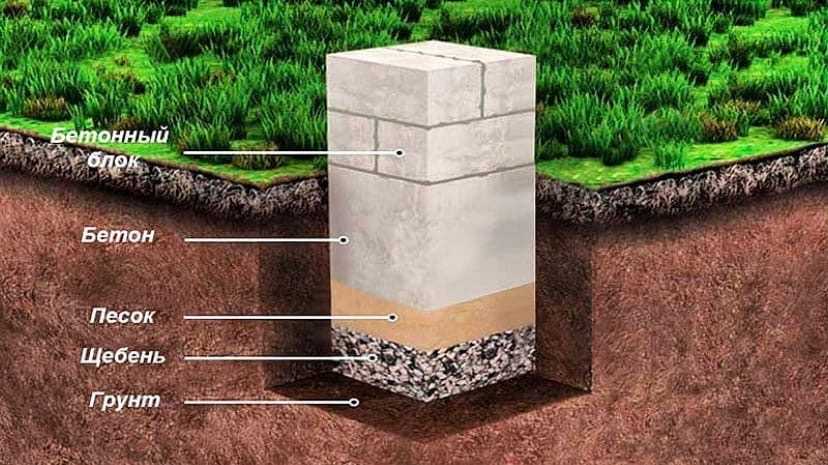

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

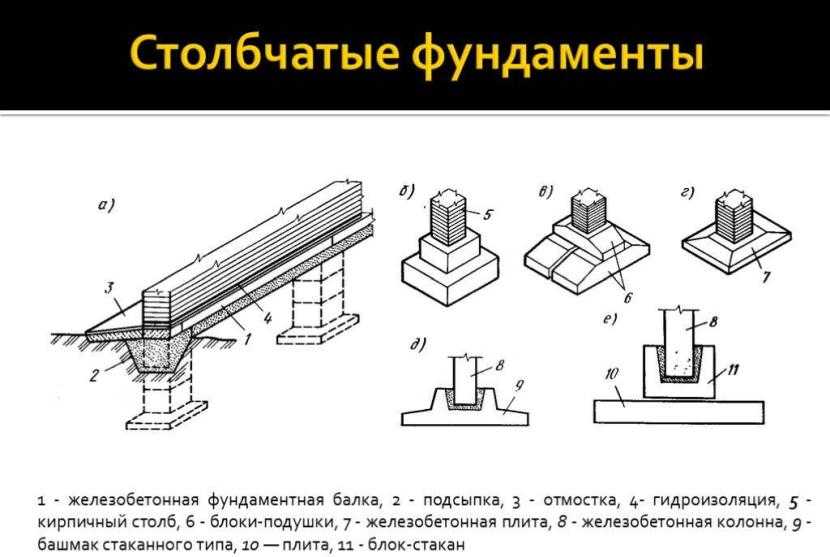

Принципы расчета столбчатого фундамента

Необходимо рассчитывать количество опорных столбов, их расположение и суммарную площадь опоры на грунт

Устройство такого основания под постройку также требует проведения расчетов. Необходимо рассчитывать количество опорных столбов, их расположение и суммарную площадь опоры на грунт.

Располагаются опоры по такому принципу. Обязательно столбы должны быть под углами постройки и местами, где к внешним стенам примыкают простенки. Расположение остальных столбов зависит от проведенных расчетов нагрузки на основание. Однако, вне зависимости от рассчитанной площади подошвы, расстояние между соседними опорами не должно превышать 2-2,5 м (в зависимости от выбранной конструкции ростверка). Минимальным целесообразным расстоянием между столбами считают 1 м.

Если расчет необходимой суммарной площади подошвы фундамента показывает необходимость еще уменьшать дистанцию между опорными конструкциями, значит, столбчатое основание может оказаться неэффективным для массы данной постройки. В этом случае лучше остановиться на устройстве ленточной основы под постройку или ее комбинации со столбами или сваями (если тип грунта не позволяет залить простую мелкозаглубленную бетонную ленту).

Заливка башмака

У каждого опорного столба фундамента должна быть опорная подушка — своеобразная бетонная плита большего чем колонна сечения. Такая технология изготовления столбчатого фундамента позволяет снизить давление опор на грунт и исключить вероятность его проседания под массой дома.

Опорную подушку делают в два раза больше, чем диаметр или сечение колонны. При этом высота башмака должна составлять треть от общей высоты опорной колонны.

Монтаж башмака производят перед устройством колонны. То есть, сначала в яму нужного диаметра устанавливают опалубку под башмак и заливают в неё раствор. После высыхания опорной подушки можно ставить опалубку для колонны и уже лить бетон.

Глубина заложения столбчатого фундамента

Чтобы высчитать глубину заложения данного фундамента, необходимо просчитать вес конструкции будущего здания, а также учесть геологические характеристики почвы в точке застройки.

Существует три уровня глубины заложения данного несущего основания:

1. Заглубленный фундамент. Для его установки вырываются приямки ниже уровня промерзания грунта.
2. Мелкозаглубленный фундамент. Закладывается на глубину 500-700 мм ниже уровня земли.
3. Незаглубленный фундамент. Устанавливается непосредственно на землю. Снимается лишь плодородная часть грунта, после чего производится подсыпка песчано-гравийной смеси.

Обустройство ростверка

Ростверк соединяет отдельно возведенные опоры в единое целое. На него будут опираться стены будущего строения.

Можно выполнить несколько вариантов ростверка. Различаются исполнением, основными строительными материалами. Выбор зависит от возможностей, массы капительного строения.

Деревянный брус

Часто для столбчатого типа фундамента выполняется деревянный ростверк. Основание из кирпича рекомендовано для возведения легковесных строений. Закрепление деревянного ростверка к конструкции столбчатых опор выполняется путем предварительной закладки шпилек, заливки бетонного состава в центральную пустоту конструкции.

Деревянный ростверк

Контролируется высота расположения ростверка от поверхности земляного полотна. Значение должно быть не менее 0,1-0,15 м. Обеспечит защиту основы дома от возможного вспучивания грунта в морозную погоду.

Рассчитывать уровень нагрузки на ростверк должны специалисты. Смогут точно определить максимальную мощность конструкции. Помогут избежать лишней траты средств. Станут гарантией прочностных характеристик строения.

Монолитный бетонный ростверк

Ростверк собирают из готовых прочных железобетонных элементов. Просветы между отдельными элементами заливаются бетонным раствором.

Некоторым хозяевам цена конструкции кажется завышенной. Упростить, удешевить задачу можно путем заливки ростверка на месте. Потребуется опалубка съемного типа, бетонный раствор, металлическая арматура. Опалубка монтируется на поверхность кирпичей. Выполняется кладка металлических прутков, заливка бетона.

Монолитная лента

На месяц делается технический перерыв. За этого время поверхность высыхает. Набирает нужную прочность. Если временем пренебречь, технические характеристики бетонного основания ухудшатся.

Закладка столбчатого фундамента — процесс доступный даже новичкам. Не требуются тяжеловесные технические средства. Лучше использовать качественный строительный материал. Изучить технологию кладки кирпича. Выполнять работы ответственно, дотошно.

https://youtube.com/watch?v=-yCH45taY7A

Средняя оценка

оценок более 0

Поделиться ссылкой

Заливка ленты фундамента

Расчет на продавливание столбчатого фундамента. Приме. Расчет фундаментной плиты на продавливание.

На фундаментную плиту на естественном основании опирается колонна, передающая нагрузку от здания. Требуется выполнить расчет фундаментной плиты на продавливание согласно п. 3.96 Пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры к СНиП 2.03.01-84 .

Толщина плиты 500 мм, расстояние от грани бетона до оси рабочей арматуры 45 мм, класс бетона В20 (Rbt = 8,16 кг/см² при коэффициенте условий работы 0,9), вертикальное усилие в основании колонны N = 360 т, сечение колонны 400х400 мм, расчетное сопротивление грунта основания R = 34 т/м².

Определим h₀ = 500 – 45 = 455 мм.

Площадь верхнего основания пирамиды продавливания равна площади колонны 0,4х0,4 м.

Определим размеры граней нижнего основания пирамиды продавливания (они одинаковые): 0,4 + 2∙0,455 = 1,31 м, площадь нижнего основания пирамиды равна 1,31∙1,31 = 1,72 м².

Согласно пособию, продавливающая сила равна силе N = 360 т за вычетом силы, приложенной к нижнему основанию пирамиды продавливания и сопротивляющейся продавливанию. В нашем случае такой силой служит расчетное сопротивление основания, равное R = 34 т/м². Зная площадь основания пирамиды, переведем расчетное сопротивление в сосредоточенную нагрузку: 34∙1,72 = 58 т. В итоге, мы можем определить продавливающую силу: F = 360 – 58 = 302 т.

Определим периметры оснований пирамиды:

4∙0,4 = 1,6 м – периметр меньшего основания;

4∙1,31 = 5,24 м – периметр большего основания.

Найдем среднеарифметическое значение периметров:

(1,6 + 5,24)/2 = 3,42 м.

Определим, чему равна правая часть уравнения (200):

1,0∙8,16∙10∙3,42∙0,455 = 126 т.

Проверим, выполняется ли условие (200):

F = 302 т > 126 т – условие не выполняется, фундаментная плита не проходит на продавливание.

Проверим, поможет ли нам установка поперечной арматуры в зоне продавливания. Зададимся поперечной арматурой диаметром 10 мм с шагом 150х150 мм и определим количество стержней, попадающих в зону продавливания (т.е. пересекающих грани пирамиды продавливания).

У нас получилось 72 стержня, суммарной площадью Аsw = 72∙0,785 = 56,52 см².

Поперечная арматура на продавливание должна быть либо в виде замкнутых вязаных хомутов, либо в виде каркасов, сваренных контактной сваркой (ручная дуговая не допускается).

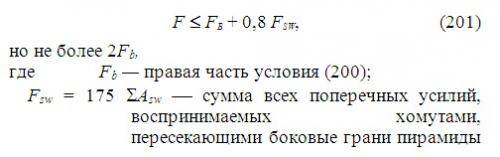

Теперь мы можем проверить условие (201), учитывающее поперечную арматуру при продавливании.

Найдем Fsw (здесь 175 МПа = 1750 кг/см² – предельное напряжение в поперечных стержнях):

Fsw = 1750∙56,52 = 98910 кг = 98,91 т.

При этом должно удовлетворяться условие Fsw = 98.91 т > 0.5Fb = 0.5∙126 = 63 т (условие выполняется).

Найдем правую часть условия (201):

126 + 0,8∙98,91 = 205 т.

Проверим условие (201):

F = 302 т > 205 т – условие не выполняется, фундаментная плита с поперечной арматурой не выдерживает продавливание.

Проверим также условие F 2Fb = 2∙126 = 252 – условие не выполняется, в принципе, при таком соотношении сил армирование помочь не может.

В таком случае следует локально увеличить толщину плиты – сделать банкетку в районе колонны и пересчитать плиту с новой толщиной.

Принимаем толщину банкетки 300 мм, тогда общая толщина плиты в месте продавливания будет равна 800 мм, а h₀ = 755 мм

Важно определить размеры банкетки в плане так, чтобы пирамида продавливания находилась полностью внутри банкетки. Мы примем размеры банкетки 1,2х1,2 м, тогда она полностью покроет пирамиду продавливания

Повторим расчет на продавливание без поперечной арматуры с новыми данными.

Площадь верхнего основания пирамиды продавливания равна площади колонны 0,4х0,4 м.

Определим размеры граней нижнего основания пирамиды продавливания (они одинаковые): 0,4 + 2∙0,755 = 1,91 м, площадь нижнего основания пирамиды равна 1,91∙1,91 = 3,65 м².

Согласно пособию, продавливающая сила равна силе N = 360 т за вычетом силы, приложенной к нижнему основанию пирамиды продавливания и сопротивляющейся продавливанию. В нашем случае такой силой служит расчетное сопротивление основания, равное R = 34 т/м². Зная площадь основания пирамиды, переведем расчетное сопротивление в сосредоточенную нагрузку: 34∙3,65 = 124 т. В итоге, мы можем определить продавливающую силу: F = 360 – 124 = 236 т.

Определим периметры оснований пирамиды:

4∙0,4 = 1,6 м – периметр меньшего основания;

4∙1,91 = 7,64 м – периметр большего основания.

Найдем среднеарифметическое значение периметров:

(1,6 + 7,64)/2 = 4,62 м.

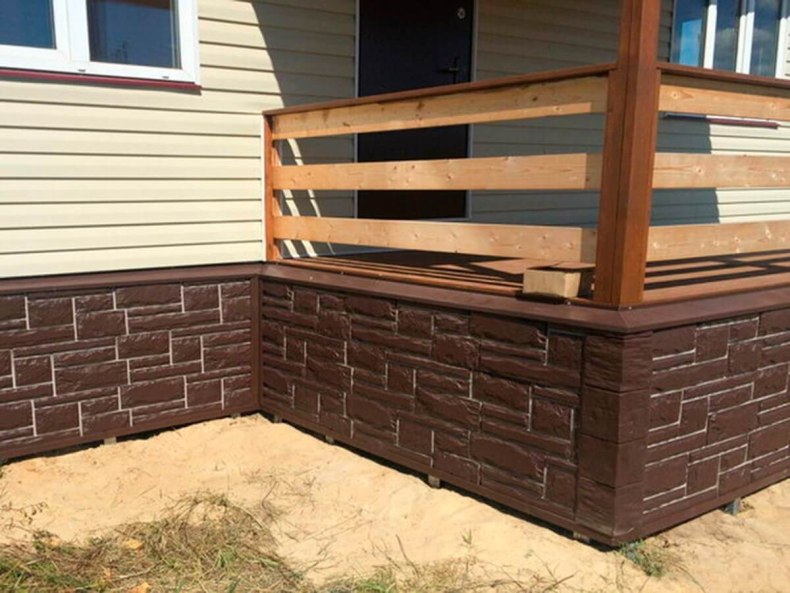

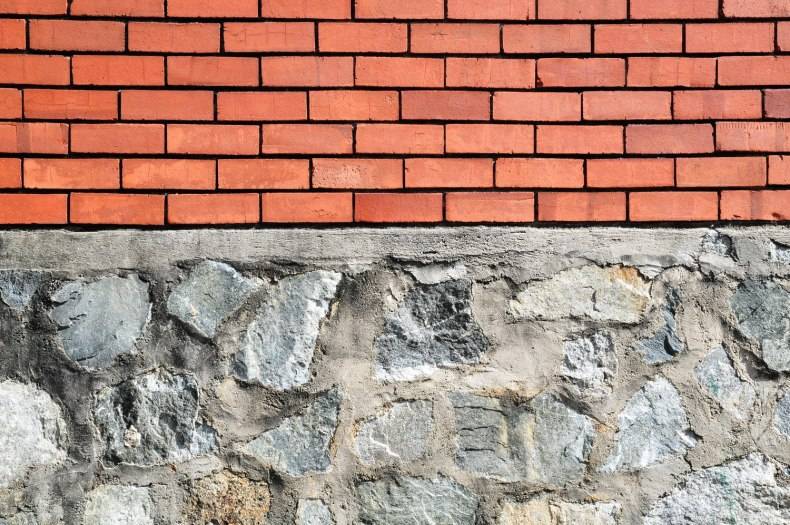

Для чего необходим цоколь фундамента

В основные задачи цоколя входят следующие:

Защита от влаги

Тем самым благодаря цоколю получается добиться того, что вода не скапливается на стенах, она уходит в нужном направлении.
Даже когда идет сильный дождь, стены будут защищены от него, к тому же если вода будет попадать на облицовку, на стенах не будет никаких разводов после влажности.

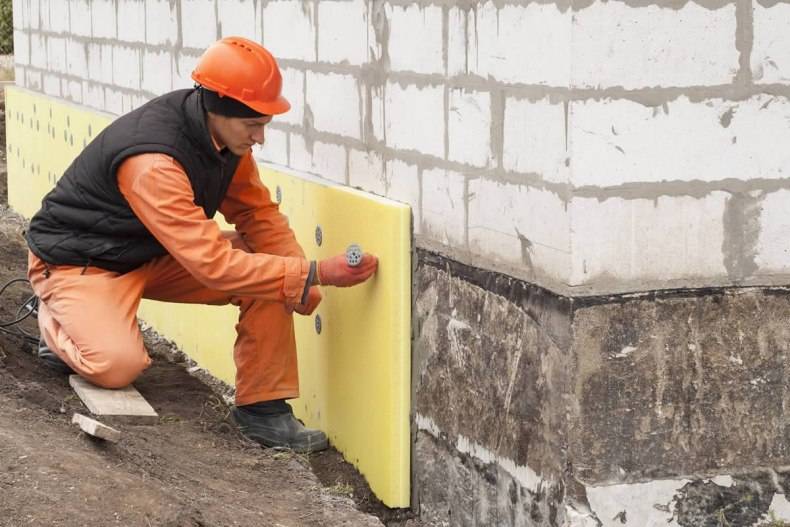

Цоколь необходим еще и для качественной термоизоляции, ведь это очень важно, так как получается сохранить тепло, даже когда стоят сильные морозы зимой.
Также в качестве цоколя получается добиться прочного основания несущих стен.
Единение общей стилистики строения.

Цоколь может быть несколько видов, которые зависят от стен и цоколя, вернее их соотношения: западная, выступающая и западающая, рассмотрим каждый по отдельности.

Западный цоколь не выступает за стены, второй вид возводят немного выше их уровня, а во третий располагается внутри самого фасада.

1. Выступающий необходим для строительства домов, которые выполнены в классике, он считается выгодным как во внешнем облике, так и в практичности. Но недостатком является нужна в том, чтобы установить еще один сток предназначенный для воды, ведь в худшем случае влага будет просто накапливаться.
2. Заподлицо, то есть цоколь, который располагается на 1 уровне со стенами, плохо удерживает влагу, к тому же внешний вид зданий смотрятся неэстетично, получается невыразительные очертания дома.
3. Западающий обладает больше плюсами, чем минусами, одним из преимуществ является стойкая защита от дождевой влаги. Но если хозяева привыкли к изящному оформлению, то такой вид облицовки оставляет желать лучшего, все здание будет смотреться неустойчивым за счет такого соотношения.

Особенности и правила строительства

Существует два вида столбчатого фундамента:

В первом случае основание для дома считается более надежным, поскольку нижняя часть опор уходит в глубь грунта ниже отметки промерзания земли. Таким образом, на колонны фундамента не будет происходить давление со стороны пучения грунта в сезон морозов.

В случае с мелкозаглубленным фундаментом столбчатого типа столбы располагаются выше отметки промерзания грунта. Этот тип основания при правильном устройстве является не менее надежным и чаще используется при строительстве в средней полосе России.

Мелкозаглубленный фундамент столбчатого типа имеет опоры, уходящие вглубь грунта от его поверхности всего на 40-60 см.

Согласно стандартам, расстояние между столбами полностью зависит от общей массы здания и сечения колонн. Однако располагать опоры ближе, чем на 1,5 метра друг к другу не рекомендуется, поскольку это обеспечит перерасход материалов и сделает монтаж столбчатого фундамента нецелесообразным. Кроме того, регламентирован и максимальный шаг между колоннами основания. Он не должен превышать 3 м. Размер сечения опор полностью зависит от используемого материала для строительства дома.

5.4 Стены подвалов и технических подполий

Снип фундаменты. ОБЩИЕ ПОЛОЖЕНИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Основания сооружений должны проектироваться на основе:

а) результатов инженерно-геодезических, инженерно-геологических и инженерно-гидрометеорологических изысканий для строительства;

б) данных, характеризующих назначение, конструктивные и технологические особенности сооружения, нагрузки, действующие на фундаменты, и условия его эксплуатации;

в) технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам) для принятия варианта, обеспечивающего наиболее полное использование прочностных и деформационных характеристик грунтов и физико-механических свойств материалов фундаментов или других подземных конструкций. При проектировании оснований и фундаментов следует учитывать местные условия строительства, а также имеющийся опыт проектирования, строительства и эксплуатации сооружений в аналогичных инженерно-геологических и гидрогеологических условиях.

1.2. Инженерные изыскания для строительства должны проводиться в соответствии с требованиями СНиП, государственных стандартов и других нормативных документов по инженерным изысканиям и исследованиям грунтов для строительства. В районах со сложными инженерно-геологическими условиями: при наличии грунтов с особыми свойствами (просадочные, набухающие и др.) или возможности развития опасных геологических процессов (карст, оползни и т.п.), а также на подрабатываемых территориях инженерные изыскания должны выполняться специализированными организациями.

1.3. Грунты оснований должны именоваться в описаниях результатов изысканий, проектах оснований, фундаментов и других подземных конструкций сооружений согласно ГОСТ 25100-82* .

1.4. Результаты инженерных изысканий должны содержать данные, необходимые для выбора типа оснований и фундаментов, определения глубины заложения и размеров фундаментов с учетом прогноза возможных изменений (в процессе строительства и эксплуатации) инженерно-геологических и гидрогеологических условий площадки строительства, а также вида и объема инженерных мероприятий по ее освоению. Проектирование оснований без соответствующего инженерно-геологического обоснования или при его недостаточности не допускается.

1.5. Проектом оснований и фундаментов должна быть предусмотрена срезка плодородного слоя почвы для последующего использования в целях восстановления (рекультивации) нарушенных или малопродуктивных сельскохозяйственных земель, озеленения района застройки и т.п.

1.6. В проектах оснований и фундаментов ответственных сооружений, возводимых в сложных инженерно-геологических условиях, следует предусматривать проведение натурных измерений деформаций основания. Натурные измерения деформаций основания должны также предусматриваться в случае применения новых или недостаточно изученных конструкций сооружений или их фундаментов, а также если в задании на проектирование имеются специальные требования по измерению деформаций основания.

5.2 Подготовка площадки

5.2.1 С площадки под застройку дома должны быть удалены плодородный слой почвы и растительность, включая корни, пни и древесные отходы, а также мусор.
5.2.2 На участках, зараженных муравьями (вырубки, просеки и пр.), после корчевки пней грунт следует удалить на глубину не менее 300 мм.
5.2.3 Дно котлованов, траншей, ям для устройства фундаментов (далее — котлованов) должно быть зачищено до грунта с ненарушенной структурой.
Если по проекту под фундаментом располагается траншея с проложенными коммуникациями, то она должна быть заполнена утрамбованным грунтом или бетоном класса не менее В 7,5 до отметки подошвы фундамента.
5.2.4 В период строительства дома следует предусмотреть мероприятия по отводу подземных и поверхностных вод из котлованов. В зимнее время не допускается промораживание грунтов оснований.
5.2.5 В случае необходимости на площадке под застройку дома должны быть предусмотрены мероприятия для защиты от подземных и поверхностных вод, к которым относятся вертикальная планировка территории и устройство дренажа.
