Столбчатый фундамент из труб своими руками: свайный

Столбчатый фундамент для дома из труб ПВХ

Пошаговое руководство создания столбчатого фундамента собственными руками

Технология выполнения столбчатого фундамента на основе ПВХ-конструкций проста. Работы можно выполнить без специалистов. Технология следующая:

если предполагается монолитный ростверк, предварительно выставляется опалубка. Из опоры делается небольшой запас металлических прутков каркаса, высотой до 0,5 м;
монтаж навесного сооружения на фундаментные опоры требует крепежа;
выполнять бурение скважин разрешается одновременно. Но это позволительно только для стабильных типов почвы. В остальных случаях, рекомендуется делать скважины последовательно, предотвращая обвал.

Допустимая нагрузка на столб

Допустимая нагрузка на конструкцию столба зависит от типа почвы, на котором выполняется строительство. Для определенного диаметра трубы предполагается собственное значение нагрузки. Лучше видно из таблицы.

Диаметр, мм	Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения	Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения
0,5 м	1 м	1,5 м
песчаная	глина	песчаная	глина	песчаная	глина
110	0,2	0,2	0,2	0,3	0,2	0,3
250	0,8	1,2	1,0	1,4	1,2	1,7
315	1,4	1,9	1,6	2,3	1,9	2,7
400	2,2	3,1	2,7	3,7	3,1	4,3
600	5,1	7,8	6,1	9,3	7,9	10,9

Инструменты, стройматериалы

Рекомендуется подготовить инструменты:

строительный миксер или бетономешалку для создания цементно-песчаного раствора;
болгарку для нарезки металлических прутков;
бур с диаметром под трубопровод с раструбом;
лопату;
молот;
деревянные колышки, строительный шнур, рулетку для разметки территории;
уровень для проверки горизонтальной ровности. Лучше гидроуровень;
мастерок, шпатель;
емкость для замеса бетона.

В строительном маркете покупают такие расходные материалы:

пластиковые ПВХ- трубы, лучше оранжевые;
сухой цемент, марки М400, М500;
песок;
анкерные болты;
проволоку;
деревянные колышки;
металлические прутки для армирующего каркаса.

Подготовительный процесс

На подготовительном этапе выполняются земляные работы. Определяется глубина промерзания грунта, уровень залегания подземных водных пластов. Территория очищается от мусора, растительности, деревьев. Поверхность разравнивается под строительство.

Нанесение разметки

Предварительно рекомендуется создать проект на обычном листке бумаги. Можно заказать проектную документацию у профессионалов. Они учтут глубину промерзания грунта и залегания подземных вод, проведут геологическую экспертизу почвы.

Разметка на строительной площадке выполняется строго по проекту. По углам будущего капитального строения устанавливаются деревянные колышки. Натягивается строительный шнур. По периметру дома, на расстоянии 1,5-2 м, в местах пересечений делают разметку под столбцы.

Технология изготовления столбчатого фундамента

Технологический процесс закладки столбчатого типа основания требует четкой последовательности работ. Выполняется в несколько этапов.

Бурение скважин, установка свай

Пошаговая инструкция создания свай: по разметке, буром выполняются скважины. Глубина — выше 0,25 м от отметки промерзания грунта. Ширина — на 70 мм больше сечения пластикового трубопровода.

Бетонирование труб

Предварительно выполняется армирование конструкции. В пластик вводят металлические прутки. Если предполагается уширение, они на конце сгибаются под 90 градусов. Для фундамента легковесных строений можно просто вставить ровные прутья.

Применяются прутки, сечением 10-12 мм, образующие ребра каркаса. Более тонкие прутки сгибаются в хомуты. Вязальной проволокой к ним фиксируются прутья. Диаметр будущего армирующего каркаса должен быть таким, чтобы после выполнения монтажных работ стержни отставали от трубы на 3 см.

Заливка цементно-песчаного состава проводится в несколько этапов:

выполняется бетонирование уширенной пятки путем заливки небольшого количества бетона и поднятия трубы. Раствор, заполняющий пакет, застынет;
получится небольшое расширение по периметру будущей опоры. Потом полость трубы доверху заполняют бетоном;
сверху опорного элемента выполняется крепление шпильки. Она фиксирует ростверк или стену.

Бетонный состав в трубопроводе полностью высохнет через несколько суток. На протяжении этого времени, верх опоры регулярно увлажняется. Покрывается полиэтиленом.

По завершении работ, на опорные элементы выполняется установка деревянного или металлического ростверка.

Нюансы обустройства столбчатого фундамента

Идея возвести фундамент дома столбчатый из труб весьма привлекательна с точки зрения практичности. Этот способ менее затратный в плане финансов и трудовых ресурсов, можно обойтись без привлечения спецтехники и вести работу поэтапно. Применение экономичного варианта возможно при условии возведения легкой постройки. Среди ограничений по обустройству столбчатой опорной конструкции выделяют перепад высот, превышающий 2 м, и проблемную геологическую ситуацию, когда существует риск смещения пластов.

Глубина залегания фундамента меняется в зависимости от свойств почвы и общей массы будущего сооружения. Столбы из труб устанавливаются обязательно на одном уровне. Это касается не только верхней части опор, но и нижнего края. Равномерно распределить нагрузку на трубы столбчатого фундамента помогает оформление ростверка. Для деревянных домов больше подходит конструкция из прочного бруса, одновременно играющая роль закладного венца. Если столбчатое основание устанавливается в местности с низким уровнем промерзания почвы в качестве альтернативы полноценного ленточного фундамента, ростверк формируется с небольшим углублением в грунт.

Характерные черты столбчатого фундамента:

Обязательные места установки труб: по углам здания, в точках примыкания или пересечения перегородок.
Расстояние между опорами составляет 1,0-2,5 м и рассчитывается по результатам определения общей массы будущей постройки.
Промежуток между почвой и высоким ростверком для легких сооружений составляет 40-80 см.
Часто затопляемый грунт требует возвышения столбчатого фундамента над землей до 1-2 м.
Основание дома из труб делает невозможным обустройство подвала.

Замечание! Участки, где планируется дополнительная нагрузка (печь или камин, крыльцо или терраса) оборудуются локальными столбами, не имеющими связки с общим ростверком.

Столбчатый фундамент из труб – описание и свойства

Столбчатый фундамент – это система столбов (свай), которые располагаются в углах и точках пересечения стен возводимого здания. Кроме того, возможно их расположение под самыми нагружаемыми конструкциями сооружения (простенки, балки и т.д.)

Конструкция столбчатого фундамента из труб представляет собой монолитный бетонный армированный столб, где роль несъемной опалубки выполняет труба, изготовленная из различных материалов.

Зачастую столбчатый фундамент используется в качестве основания в комбинированном столбчато-монолитном фундаменте, когда в дополнение к сваям сооружается ростверк, обеспечивающий равномерную нагрузку на столбы, а также еще ряд преимуществ.

Работы по устройству столбчатого фундамента выполняются в следующей последовательности:

бурение или выкапывание ям;
установка несъемной опалубки в виде труб;
монтаж армирующего каркаса или арматуры;
заливка части бетона. Обычно происходит заполнение бетонным раствором 20-30% объема;
создание башмака сваи путем частичного извлечения трубы;
заливка остального бетона.

Выбор столбчатого фундамента обусловлен сразу несколькими свойствами, которые заслуженно относят к достоинствам:

бюджетная стоимость материалов и работ по устройству фундамента. Другие возможные варианты выполнения фундаментов в 1,5-2 раза дороже;
отсутствие необходимости выполнять земляные работы, рыть траншею или котлован;
сжатые сроки работ. Данное свойство обусловлено как простотой технологии, так и тем, что не нужно ждать полного набора прочности конструкциями, как в случае монолитного фундамента;
поднятие уровня здания, что положительно сказывается на его эксплуатационных характеристиках;
возможность выполнить столбчатый фундамент из труб своими руками без привлечения громоздкой и дорогой техники.

Безусловно, несмотря на такое количество достоинств, рассматриваемая конструкция фундамента обладает и недостатками:

невысокая несущая способность, позволяющая применять столбчатый фундамент при строительстве малоэтажных домов и сооружений;
относительно небольшой (50-80 лет) срок службы столбчатого фундамента, по сравнению с другими вариантами;
невозможность строительства подвала;
ограничение использования при подвижных грунтах и значительных (более 2 метров) перепадах высот в пределах строительной площадки.

Трубный столбчатый фундамент – рекомендации по обустройству

Преимущества опор из стальных труб.

Основные достоинства опор из металлических труб базируются на характеристиках материала, из которого они изготовлены – то есть стали.

Опоры из стальных труб устойчивы к коррозии.
Они прекрасно переносят внешние климатические воздействия и влияние агрессивных сред. Использовать такие опоры можно абсолютно в любой климатической зоне нашей страны – для этого надо только выбрать опору, изготовленную из подходящей марки стали

Например, опоры из углеродистой стали марки С245 подходят для районов, где в холодное время температура опускается до -40°, а изделия из низколегированной стали марки С345 используются в районах, где температурные показатели могут приблизиться к -65° С.
В результате срок эксплуатации опор увеличивается до 50 лет, а риск аварии на линии электропередач вследствие повреждения или разрушения опоры снижается в разы.
Строительство линий электропередач или освещения при использовании стальных опор производится быстрее, так как установка их может быть совершена на любой фундамент, а расстояние между опорами увеличивается практически в два раза по сравнению с бетонными опорами.
Сокращается и себестоимость монтажных работ, причем не только из-за уменьшения количества опор, но и вследствие того, что меньше становятся расходы на транспортировку и погрузочно-разгрузочные работы – стальные опоры весят меньше бетонных, а высота их может быть абсолютно любой – от 1,4 до 5,3 метра.
Малый вес стальных опор позволяет говорить и еще об одном важном преимуществе этого оборудования – если все же произойдет такая ситуация, что опора по каким-то причинам упадет, это не вызовет больших разрушений линии (например, «эффекта домино», когда одна за другой падают опоры, расположенные в ряд).
Нельзя не отметить и тот факт, что опоры из стали можно демонтировать, не разрушая их, после чего они вполне пригодны для установки в другом месте – и это также повышает эффективность и экономичность использования этих элементов.

А когда речь идет об опорах для линии освещения, то здесь важным является разнообразие предлагаемых производителем изделий – и касается это и высоты опор, и их покрытия. Стальные опоры легко поддаются окрашиванию, что позволяет им не только выполнять чисто функциональную роль, но и становиться настоящим украшением улиц, парков, скверов и других частей населенных пунктов

Недаром именно на стальные опоры освещения в последнее время активно обращают внимание ландшафтные дизайнеры, используя именно этот элемент при разработке своих проектов

Типы оснований

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Каких размеров должны быть столбы

Размер или горизонтальное сечение столбов должно удовлетворять условиям прочности, которая должна быть выше нагрузки вышележащих, опирающихся на них конструкций. Варианты столбов для основания Если исходить из размеров (толщин) стен, то для наружных их принимают не менее двух кирпичей, то есть 50 см, а для внутренних 1.5 кирпича (38см). Таким образом, столбики, расположенные по осям внешнего периметра не должны иметь сечение меньше 50 х 50 сантиметров, а столбики для внутренних капитальных несущих стен 38 х 38 сантиметров. Схема расположения столбов Этих минимальных размеров следует придерживаться для всех распространенных типов столбиков — из монолитного железобетона, кирпичных, а также блочно-каменных. Если проектировщики предлагают столбики другой конфигурации — круглых, крестообразных (это может быть связано с дизайнерскими изысками) они должны представить соответствующий проект и экономический расчет.

Возводим столбчатый фундамент из пластиковых труб

Преимущества столбчатого фундамента

За что ценят фундамент из труб

Мы подробно рассказали о том, как сделать фундамент из труб самостоятельно с минимальными затратами. Чем же данный вид оснований пришелся по вкусу именно непрофессиональным строителям?

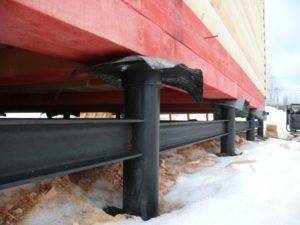

Фундаменты из стальных труб, в отличие от других видов столбчатых оснований, оптимально сочетает в себе простоту установки и прочность. Из всех перечисленных выше видов, данный является наиболее долговечным, несложным в изготовлении и доступным по используемым материалам.

Преимущества столбчатого фундамента
Какие бывают столбчатые фундаменты
Расчет для столбчатого фундамента
Возведение фундамента своими руками

Всем давно известно, что фундамент является самой важной частью построенного дома. От качества заложенного фундамента напрямую зависит долгосрочность службы построенного здания

И выбор его вида имеет прямое отношение к бюджету, который выделен на строительство.

Строительство фундамента – это нулевой цикл строительства, а на него, как правило, тратится около 30% всей выделенной суммы. Затраты на его строительство можно снизить, если выбрать столбчатый вариант. Фундамент из пластиковых труб имеет массу преимуществ.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

произвести проектирование,
сделать расчёты,
подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

S – искомая величина площади опоры;
RO – расчётное сопротивление грунта;
F – общая масса домостроения;
KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

шанцевый инструмент,
ручной или механизированный бур,
болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

шнур,
молоток,
реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
Делают разметку участка, согласно плану.
Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
В места установки столбов вбивают колышки или отрезки арматуры.
Буром просверливают отверстия на заданную глубину.
Подготовленные отрезки труб опускают в скважины.
В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Для металлических опор:

Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
Внешнюю поверхность столбов покрывают битумной мастикой.
Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
Сетки заливают бетоном на высоту заведённых краёв плёнки.
Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

Для пластиковых столбов:

ПВХ трубы нарезают ножовкой на отрезки нужной длины.
В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Преимущества фундамента из труб

Конструктивные возможности столбчатого фундамента

Технология работ

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям

Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта

Бурение под сваи

Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.

Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.

Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.

Далее столбчатый фундамент своими руками выполняют по следующей схеме:

Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.

Армирование и заполнение бетоном

Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.

Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.

Посмотрите видео, как заливать бетон в сваю своими руками.

Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.

Ростверк

Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.

Посмотрите видео, как произвести устройство ростверка.

Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.

В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.

Советы по заложению фундамента из асбестовых труб

Технология установки столбчатых опор

Общий вес здания, геология и климатические условия места строительства определяют возможную глубину заложения основания. Столбчатый фундамент на трубах ставят своими руками в 2 возможных вариантах:

заглубленный;
мелкозаглубленный.

В сухих спокойных грунтах, не подверженных пучению, глубина установки может не превышать 0,8 м. Даже при небольшой высоте подъема над уровнем земли (до 0,4 м), желательно производить обвязку по верху столбов из металлического швеллера, двутавра или деревянного бруса.

В неблагоприятных условиях высокого залегания водоносного слоя, неустойчивого поведения почвы (мелкий песок, супесь, суглинок, пластичная глина), опоры нужно заглубить ниже уровня промерзания грунта, характерного для этой климатической зоны.

Эффективная работа всех опорных элементов конструкции обеспечивается грамотным выбором расстояния между осями свай в пределах нормированного минимально и максимально допустимого шага.

Горизонтальные связи ниже оголовков

Слишком близкое расположение столбов изменяет работу одиночного элемента на действие куста по общему наружному периметру. Происходит уменьшение несущей способности 1 опоры.

Увеличенное расстояние приводит к необходимости увеличения толщины горизонтальных связей (ростверк, венец сруба). Растет риск разрушения оголовка стойки.

Такое усиление можно проводить и без увеличения высоты подъема здания над уровнем земли.

Пластиковые или асбоцементные трубы обвязывают, при необходимости, ниже оголовков, просверливая отверстия и вставляя стальные анкера, к которым можно приварить металлические связи из профиля.

Минимальное расстояние определено ГОСТ и составляет 3Ø трубы между центрами труб. Исключения делают только для установки опор под наклоном (1,5 Ø столба).

Бетон для заливки можно готовить как в механическом миксере, так ручным способом. К цементу М500 на 1 часть берут 6 частей песка с гравием.

Для улучшения пластичности и равномерности заполнения полости столба в растворе используют специальные добавки (пластификаторы).

Все этапы строительства фундамента со стальными трубами в качестве корпуса столба, выполняются без выдержки сроков набора крепости бетоном или осадки опорной части. Легкие здания, бани и хозяйственные постройки ставят на металлические колонны без применения специальной строительной техники за 1 – 2 дня.

Заключительная часть

Закладка столбчатого основания своими руками на основе ПВХ труб представляет собой простую технологию получения надёжного и долговечного фундамента при минимальных финансовых затратах.

Иногда особенности ландшафта земельного участка, предназначенного под застройку дома, не позволяет сделать глубокий ленточный или плиточный фундамент. Это может быть из-за высокого уровня грунтовых вод, глубокого промерзания почвы. В этом случае строится столбчатый фундамент, суть которого состоит в том, что в грунт забивают сваи или заливают столбы, на которые впоследствии ставится здание. Такие фундаменты надежнее и намного дешевле ленточных или плиточных. Но и здесь существует много проблем и нюансов. При используют разные виды опалубки. С целью уменьшения затрат времени и материальных затрат на изготовление опалубки часто делают столбчатый фундамент из пластиковых труб. В чем преимущества столбчатого фундамента, залитого в опалубку из пластиковых труб?

Для быстрого изготовления опалубки для буронабивных свай применяются рубероид, пластиковые трубы или асбестовые трубы. Асбестовые трубы намного дороже пластиковых и содержат вредные вещества, которые попадают в организм при разрезании этих труб. Применение рубероида для создания заливной опалубки имеет свои недостатки: низкую прочность (может во время утрамбовывания разорваться), невозможность создания одинаковых по размерам свай, однако это наиболее дешевый материал.

Оптимальным вариантом являются трубы ПВХ, которые оберегают бетон в почве от воздействия подпочвенной влаги и имеют достаточную жесткость, прочность, кроме того, относительно небольшую цену. Опалубка из таких труб легкая, обладает высокой резистентностью к агрессивным веществам, имеет гладкую поверхность. Недостатком этого материала для опалубки является возможность их повреждения во время промерзания от расширения влаги между трубой и бетоном.

Технологический процесс по возведению фундамента

В первую очередь участок строительства очищается от различной растительности. Крупные деревья и кустарники выкорчевываются с корнями. После этого переходят к разметке фундамента. По размерам будущего строения натягиваются шнуры, на пересечении которых будут основные точки устройства скважин.

Также асбестовые трубы должны устанавливаться на всех пересечениях наружных и внутренних стен, местах расположения печей и в других точках, где предполагается повышенная нагрузка на основание постройки. Шаг размещения труб не должен превышать 3 метров.

Фундамент на асбестоцементных трубах потребует наличия инструментов и материалов:

Буры разных размеров.
Лопаты.
Бетономешалка.
Цемент, песок, щебень.
Арматура.

Устройство фундамента из асбестоцементных опор

В идеале глубина свайного фундамента должна быть ниже уровня промерзания почвы в данном регионе на 20-30 см. Длина трубы рассчитывается исходя из этого значения, при этом следует помнить о том, что над поверхностью земли труба должна возвышаться на высоту примерно 30-40 см.

По своей сути асбестоцементные трубы для фундамента, служат несъемной опалубкой, в которую также должна устанавливаться арматура и заливаться бетонная смесь.

Трубы выставляются в скважинах, одновременно ориентируя их верх по горизонтальному уровню.

Фундамент из асбестовой трубы может производиться двумя способами – с образованием пяточной части из бетона в самом низу скважины и без таковой.

Первый способ

Бетонная пятка предохранит сваю от выпучивания её в зимний период. Чтобы получить данную конструкцию, в установленную трубу заливают треть бетонной смеси, а саму трубу приподнимают на 15-20 см, чтобы бетон имел возможность растечься по всей скважине, которая по своим размерам должна быть шире, нежели труба. После этого в трубу устанавливают арматуру и заливают оставшийся бетон. Арматурный каркас или просто стержни должны выступать над верхом трубы на 10-15 см, чтобы в дальнейшем к ним была возможность привязать ростверк.

При бетонировании асбестовой трубы, необходимо укладывать бетонную массу и в пространство образованной внутренними стенками скважины и наружными стенками трубы, особенно в нижней части, чтобы бетон соединился с пяточной частью сваи.

Второй способ

Чтобы исключить образование пустот внутри трубы при заливке, бетон необходимо периодически прокалывать длинным арматурным прутом, либо слегка потряхивать арматурные стержни.

Если арматурные стержни не выступают над верхом трубы, то в бетон на окончательном этапе заливки вставляются специальные закладные детали из металла, которые имеют на концах крючкообразные загибы. Это необходимо, чтобы в дальнейшем при устройстве ростверка закладные детали не выскочили из бетона.

Вывод

Таким образом, мы получаем основание для легкой постройки, где цена асбестовых труб для фундамента играет основополагающую роль.

Ведь мало кому придет в голову устраивать фундамент для, например, сарая или крытой беседки из бетонных фундаментных блоков, когда можно обойтись подручными материалами и средствами, что в конечном итоге значительно снизит стоимость фундамента и всей постройки.

https://youtube.com/watch?v=kqh0TnWrUts

Понятие, конструктивные особенности свайного основания

Столбчатое основание — плюсы и минусы

Для того, чтобы определиться, подойдет ли столбчатое основание для дома, необходимо изучить его особенности. Основными преимуществами такого типа фундамента являются:

Низкая стоимость.
Простота его устройства.
Устойчивость к промерзанию почвы в холодное время года.
Низкая вероятность затопления дома за счет возвышения его основания.
Короткие сроки проведения работ.
Простота подвода коммуникаций.

Сделать столбчатый фундамент можно в сжатые сроки без применения специальной техники. За счет небольшого количества материалов его стоимость значительно уменьшается. Трубчатый фундамент менее подвержен промерзанию почвы. Если правильно выполнить расчеты и заложить трубы ниже промерзания земли, то такая конструкция будет максимально устойчивой. Несмотря на такие преимущества, следует учесть недостатки этого типа опоры:

Невозможность устройства подвала.
Низкая прочность.
Невозможность установки на подвижных грунтах.

Если же проектируется многоэтажное строение, то от такого типа основания следует отказаться. Масса столбчатого фундамента недостаточная для того, чтобы удерживать тяжелую конструкцию.

Чтобы разобраться, как правильно сделать столбчатое основание для дома из металлических труб, необходимо более детально ознакомиться с его устройством.

Столбчатый фундамент из металлических труб является отличным вариантом для легкой конструкции, например, деревянного дома. Его основой являются металлические трубы, которые легко забивать в заранее пробуренные скважины. Нередко выбор жителей дачных участков останавливается именно на таком фундаменте.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Монтаж столбчатого фундамента из труб самостоятельно
