Изготовление основания для каркасного дома своими руками

Система столбов

Столбчатый фундамент – это единая система столбов, работающая как цельная конструкция. Проектируется таким образом, чтобы столбы встали в точках повышенной нагрузки:

• под несущими простенками;
• под пересечениями стен;
• под углами здания.

Усредненные нормы

Но, поскольку каркасные строение легковесны, и не требуют повышенного внимания к прочности основания, во многих случаях детализированный расчет не производится.

Столбы просто устанавливаются с промежутком 1,5-2,5 метра.

Ростверк

Если столбы установлены на расстоянии до 2,5 метров, их связывают ростверком в виде армированной перемычки. В тех случаях, когда столбы расставляют на расстоянии более 2,5 метров, их укрепляют при помощи рандбалки, часто с применением готовых металлических или железобетонных изделий.

Заглубленность

По заглубленности столбчатые фундаменты для каркасных домов делятся на мелкозаглубленные и заглубленные. Обустройство первого варианта возможно на участках с устойчивыми песчаными или скалистыми породами. В этом случае опоры заглубляются на 65-70 см.

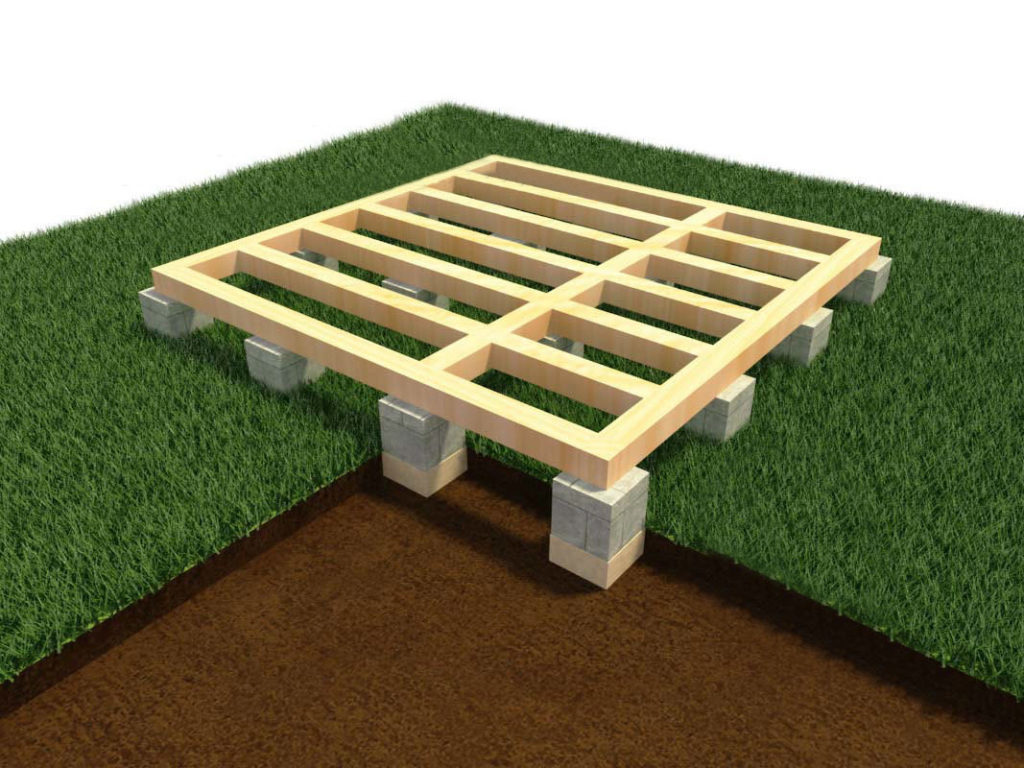

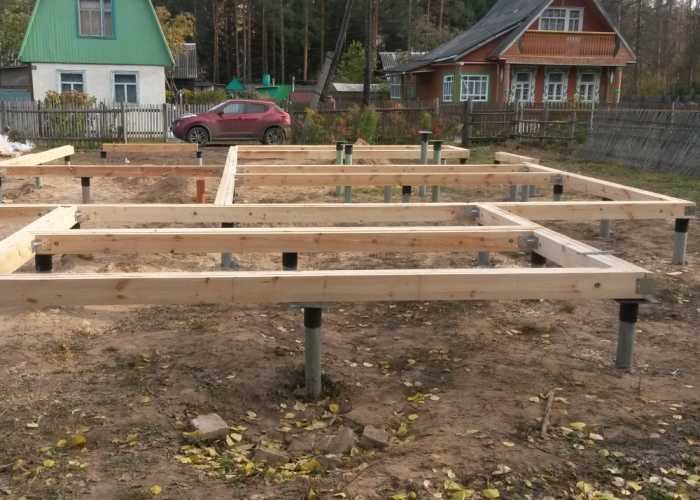

Нижняя обвязка каркасного дома

Подготовка

Технология монтирования каркаса из бруса

Инструменты для монтирования каркаса из бруса.

В первую очередь перед монтажом следует выбрать место установки. При этом учитываются климатические условия местности, уровень грунтовых вод, расположение коммуникаций, особенности грунта и др. Благодаря небольшому весу каркасного строения его можно возводить на слабых грунтах. Определившись с местом расположения, можно приступать к монтажу.

Для того чтобы собрать конструкцию из бруса, нужно приготовить инструментарий и материалы:

• брус;
• анкерные болты;
• утеплитель;
• гидроизоляционный материал;
• антисептические средства для дерева;
• строительный уровень, отвес;
• плотницкие инструменты;
• кронштейны, уголки.

Для долгосрочной службы деревянного строения дерево необходимо обработать специальными средствами защиты от атмосферных воздействий и вредителей.

Обработка может быть выполнена на любом этапе строительства.

Поэтапная сборка каркаса из бруса

Каркас условно состоит из следующих элементов:

• верхней и нижней обвязки;
• стоек;
• укосин, придающих жесткость конструкции;
• специальных элементов, которые необходимы для устройства дверных и оконных проемов.

Сборка каркаса состоит из следующих этапов:

Схема укладки бруса на фундамент.

1. Устройство фундамента. Каркасная конструкция имеет небольшой вес, поэтому достаточно будет сделать ленточный фундамент. Можно использовать свайный фундамент. После заливки бетон до начала монтажных работ должен хорошо застыть.
2. Монтаж нижней обвязки. Перед тем как укладывать нижнюю обвязку, следует уложить гидроизоляционный слой. Для этого можно использовать рубероид. Укладывать рубероид нужно перед монтированием обвязки. Он не должен долго находиться на фундаменте.
3. Для крепления бруса к фундаменту используются анкерные болты. Заливая фундамент, можно оставить припуски из арматуры, которые затем использовать для дополнительного закрепления бруса. Длина анкерных болтов должна подбираться с учетом того, что каркас выполняется из бруса 100х100 мм и болты должны заходить в бетон на 10 см. Расстояние между анкерами должно составлять от 1 м до 2,4 м. Брус небольшой длины следует крепить двумя болтами.
4. По углам брус обычно соединяется выборкой в полдерева или «в лапу», хотя существует множество разных соединений. Чтобы крепления угловых соединений были более надежными, они дополнительно закрепляются гвоздями или нагелями из дерева. Для изготовления нагелей применяется дерево твердых пород. Нагели используют как для угловых соединений, так и для соединения бруса нижней обвязки. При этом над нижней обвязкой они должны выступать на 10 см.
5. Когда нижняя обвязка готова, ее надо проверить на наличие перекосов, замеряя диагонали и углы между брусом.
6. Следующий этап — установка угловых стоек. При использовании нагелей стойки насаживаются непосредственно на них. Перед этим нужно просверлить отверстия в стойках, соответствующие диаметру и длине нагелей. Если нагели не устанавливались, то стойки крепятся усиленными уголками. Уголки при монтировании промежуточных стоек делают конструкцию более надежной. Можно сэкономить на креплении стоек, используя метод врубки. Для этого вырезаются пазы, глубина которых примерно равняется половине толщины бруса. Затем в эти пазы вставляется брус.
7. При монтировании стоек следует проконтролировать их вертикальность. Крепления стоек внизу недостаточно для жесткости конструкции, пока не смонтирована верхняя обвязка. Поэтому стойки укрепляются укосинами, можно использовать одну укосину для нескольких стоек.
8. При монтировании верхней обвязки брусья необходимо скрепить между собой и прикрепить к стойкам.
9. Для увеличения жесткости каркаса к вертикальному брусу крепятся раскосы, применяемые для диагональной связи. Сечение раскосов может быть меньше сечения стоек.
10. На завершающем этапе монтирования каркаса устанавливаются балки для потолка. Для крепления к верхней обвязке могут использоваться:
    • вырубка;
    • уголки;
    • кронштейны.
11. Аналогично потолочным балкам монтируются лаги для пола.
12. Последний этап — устройство кровли. Для стропильной системы используются доски с сечением 50х100 мм, которые в нижней части крепятся к потолочным балкам. Между собой стропила соединяются планками небольшой дины.

При монтировании каркаса из бруса своими руками необходимо постоянно контролировать вертикальность и горизонтальность конструкции, чтобы она отвечала геометрическим параметрам.

Фундамент столбчатого типа из блоков

Основания для каркасного дома может быть выполнено из блоков. Речь идет о бетонных блоках, используемых для возведения стен или устройства «подушек» («башмачные» блоки).

Блоки стенового типа могут быть использованы для возведения надземной и заглубленной части фундамента. В каркасном строительстве обычно применяют блоки размерами 20*40 см. Башмачные блоки монтируют в основании опор. Их ставят прямо на подушку. По форме такие блоки напоминают трапецию с широкой нижней частью.

Обычно столбчатый фундамент из блоков делают незаглубленным или малозаглубленным. Подобный тип фундамента лучше не применять на подвижных почвах или при повышенном уровне подземных вод.

Вариации основания из столбов

Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

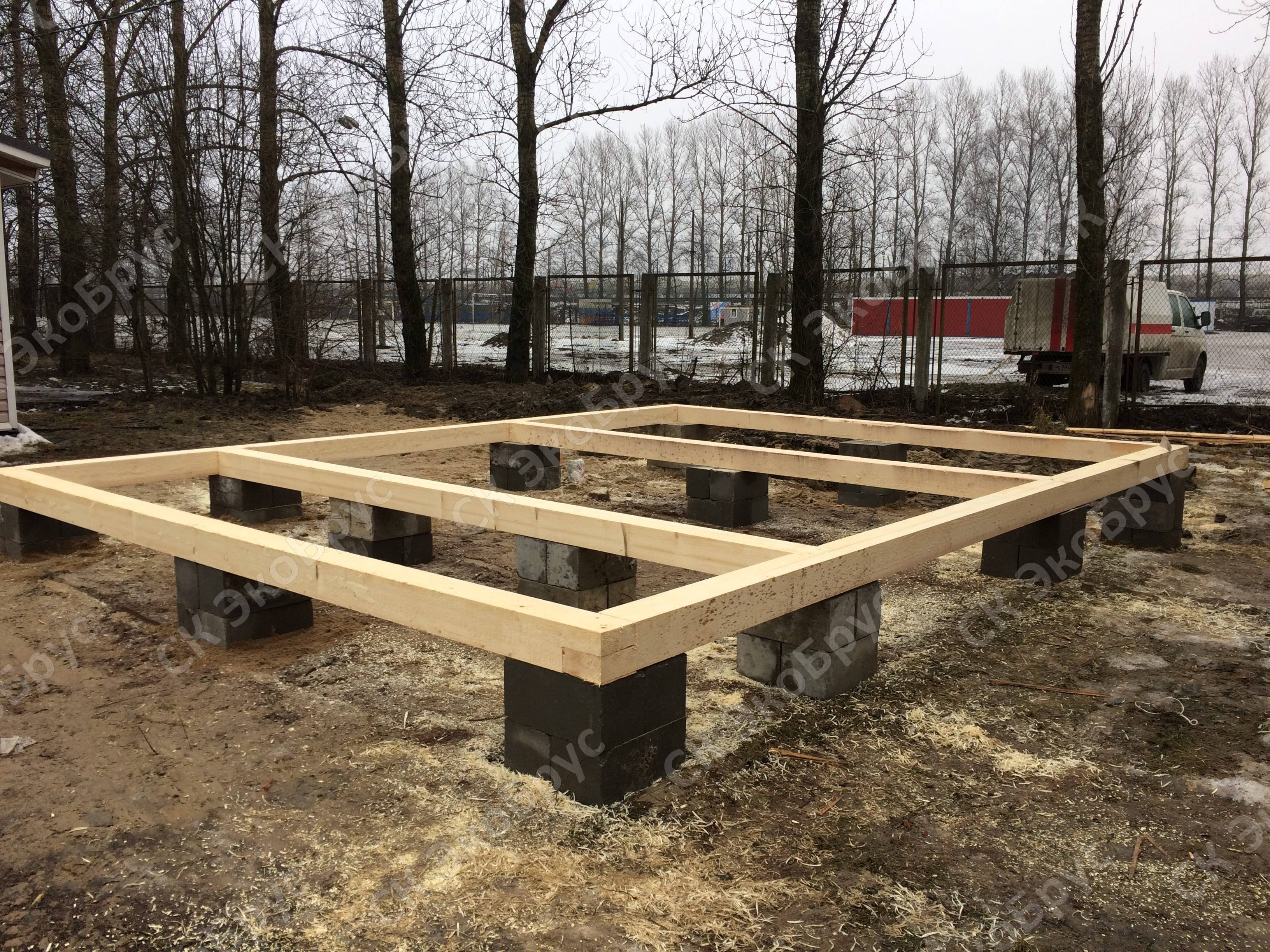

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.

«Ножки» из дерева

Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.

Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться

Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.

Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.

Для надёжного закрепления столба в грунте используют крестовину и укосины

Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.

Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.

Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

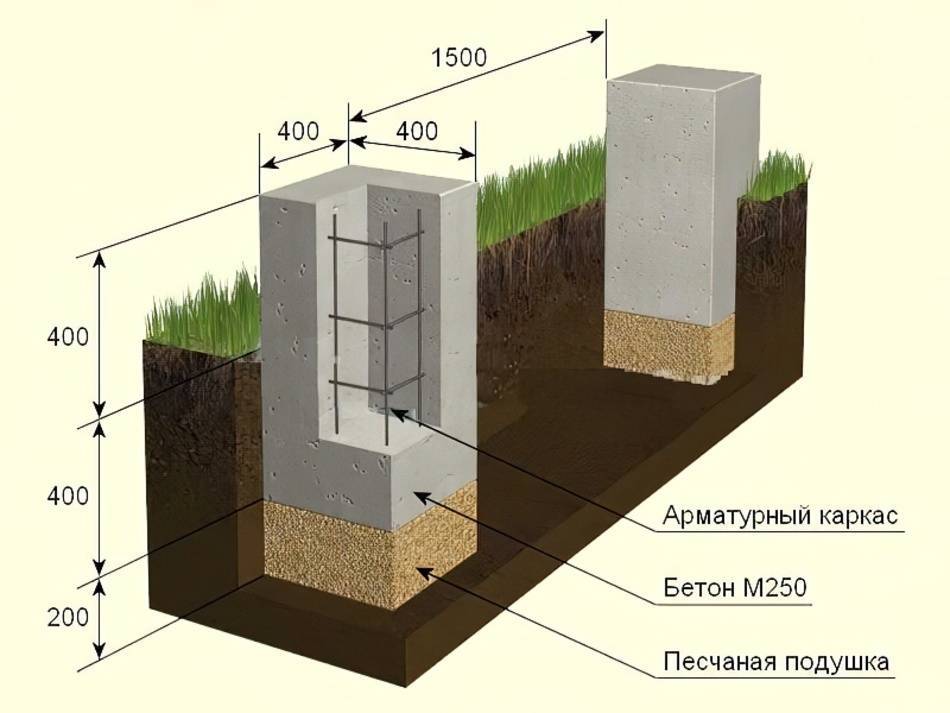

Как изготавливаются столбы для фундамента

Столбики могут иметь квадратную, прямоугольную или круглую форму. В большинстве случаев изготавливаются столбы с круглым сечением. Связано это с тем, что под подобные конструкции скважины можно будет бурить с помощью механического бура. Столбы могут иметь диаметр 15, 20, 25 и 40 см. Скважины подобных диаметров можно изготавливать, используя наиболее распространенные механические буры. Глубина заложения основания на столбах чаще всего составляет 2 м и более. Площадь основы фундамента на столбах делается небольшой, поэтому, чтобы конструкция смогла выдерживать нагрузку от каркасного дома, ее нужно опереть на слой грунта, который имеет большую несущую способность.

Схема столбчатого фундамента с ростверком.

Столбики фундамента могут изготавливаться из различных материалов. Может подойти:

1. Древесина.
2. Кирпич.
3. Бетонный раствор.

Если используется дерево, то бруски или бревна рекомендуется обжечь или обработать антисептическим средством. Это понадобится сделать для того, чтобы была возможность избежать гниения древесины. В данном случае можно использовать и материалы для гидроизоляции. Следует знать, что столбы из подобного материала являются ненадежными.

Кладка из кирпича — приемлемый вариант. Такие конструкции являются прочными, но их тяжело возводить. Складывать столбик из кирпича в скважине не получится. Единственный вариант — сложить столб на основании земли, после чего опустить его в скважину.

Схема организации ростверка для столбчатого фундамента.

Железобетон является лучшим материалом по всем параметрам. Он способен обеспечить максимальный уровень прочности на сжатие и растяжение. Армированная конструкция не будет трескаться под действием силы морозного пучения. Развести раствор бетона и залить его в выкопанную скважину достаточно просто.

Поперечное сечение столбиков может быть постоянным или прерывистым. В первом случае это обыкновенный цилиндр. Во втором — это сложная форма, которая расширяется в нижней части столбика. Подобное уширение дает возможность увеличивать площадь основания и несущую способность изготавливаемой конструкции. Связано это с тем, что вес будет распределяться по большой площади. Другое преимущество — большая устойчивость к морозному пучению грунта. Если столбик будет расширяться в нижней части, то сила пучения не сможет вытолкнуть его вверх.

Фундамент столбчатого типа из кирпича

В качестве материала для столбов можно использовать кирпич (железняк). Правда, такой материал подходит только в случае устойчивого грунта и глубокого залегания вод.

Возведение столбов из кирпича допускает два варианта:

1. Первый слой укладывается на подушку из песка.
2. Начальный слой укладывается на залитый заранее «башмак» из бетона.

В большинстве случаев столбы под каркасные строения делают шириной 25*25 см (два кирпича в одном ряду). Если речь идет о большом доме, то ширина возрастает до 50*50 (4 кирпича). В последнем случае внутрь столба помешают прутья арматуры. Это делается для увеличения показателей прочности конструкции.

Столбы из кирпича должны быть вертикальными. Не допускается наличие откосов и искривления. Поэтому кладку кирпича постоянно контролируют при помощи уровнемера и отвесов.

Материалы для строительства столбчатого фундамента

Состав проекта при каркасном строительстве

По каркасной технологии можно строить даже дома с несколькими этажами. Эти здания пригодны для постоянного проживания или коммерческих нужд. Их можно использовать круглый год или сезонно. Определяют предназначение строения заранее, отображая эту информацию в проекте.

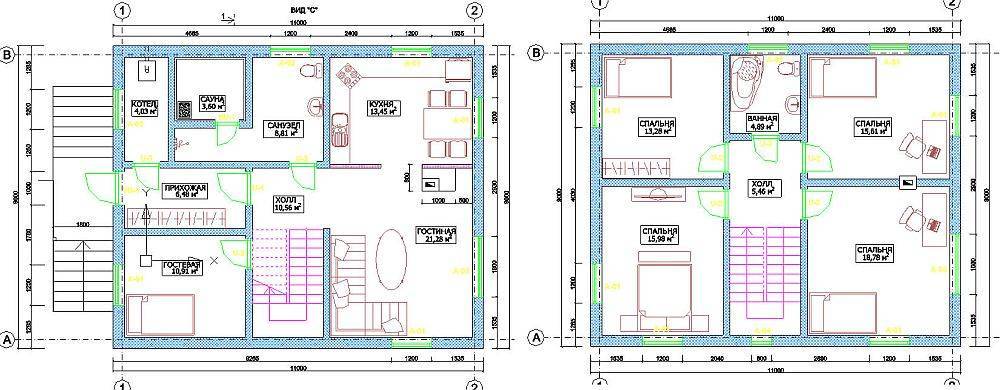

Чертежи каркасных домов

В проектно-сметной документации содержится как текстовая, так и графическая составляющая. Первая часть включает подробное описание работ, перечень деталей, их спецификации.

Также в текстовую часть включены нормативные акты, регулирующие проведение расчетов для здания. Эта составляющая подразумевает указание стоимости каждого элемента и строительства в целом. Спецификация позволяет узнать об общей площади каркасного дома, а также о количестве необходимых материалов.

Важно! Графическая часть проекта включает множество схем, чертежей, эскизов и планов дома. Чертежи различают по степени детализации, в зависимости от требований заказчика

Чертежи каркасных домов для постоянного проживания содержат следующую информацию:

• схему распределения участка земли;
• детальную поэтажную схему размещения помещений внутри здания или план каркасного дома (объемно-планировочное решение);
• архитектурный проект или трехмерное изображение будущего дома на бумаге;
• схему установки кровли;

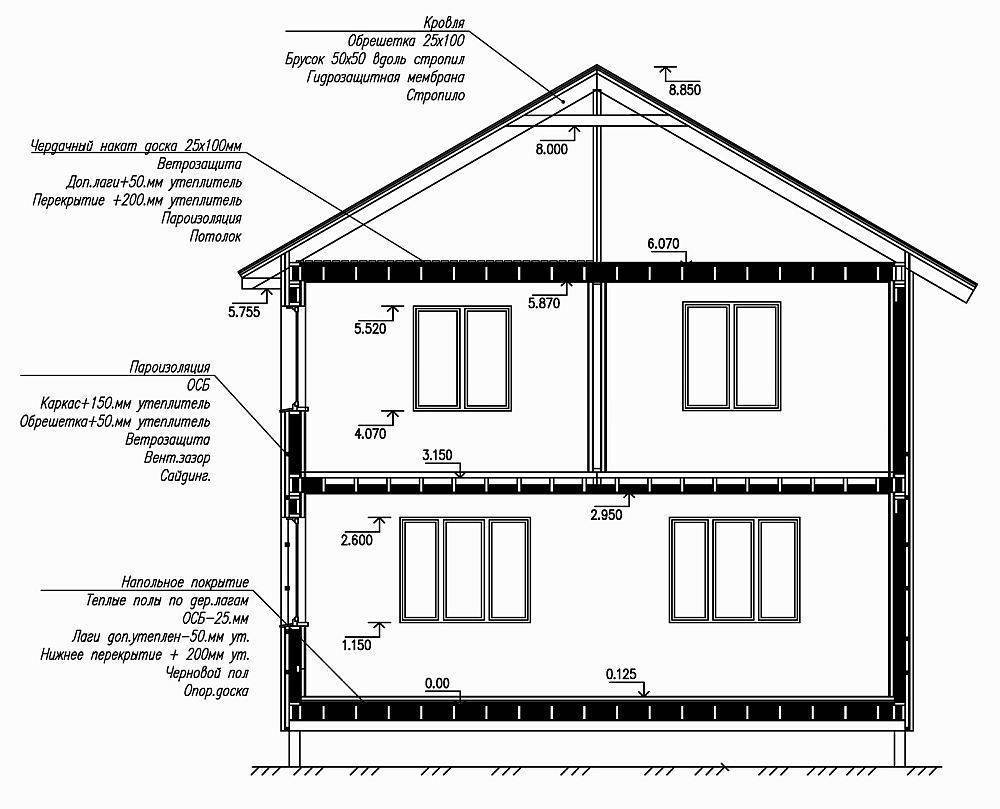

• поперечный и продольный разрез дома;
• схемы различных коммуникаций внутри дома – газоснабжения, электричества, вентиляции,
• водоснабжения и канализации, отопления.

Рабочая часть проекта

Любой проект включает эскизную и рабочую части. Последняя имеет три раздела:

• конструктивный;
• архитектурный
• инженерно-технический.

Конструктивный раздел включает список необходимых строительных работ и спецификацию всех материалов. В нем содержится подробный план фундамента, стен, перекрытий, кровли и других элементов.

Инженерно-технический раздел включает все данные относительно проведения различных коммуникаций.

Любой типовой проект не подразумевает привязку к местности, а является универсальным. Поэтому его необходимо адаптировать к конкретному участку. Это делают при помощи рекогносцировки местности, анализа рельефа, глубины залегания грунтовых вод, анализа почвы и других тестов.

Самой большой частью проекта является архитектурный раздел, включающий план участка, подробное описание и эскиз фасада, детальный план этажей с указанием точных размеров, указание всех лестниц, перегородок, окон, дверей, стен и т. д.

Весь проект и другие документы может создать и подготовить только специально образованный человек с наличием соответствующих разрешений на подобную работу. Можно обратиться как в строительную фирму, так и к частному лицу.

Тот, кто составляет проект, отвечает за его качество и правильность написания. Грамотно составленный проект сможет реализовать даже непрофессионал.

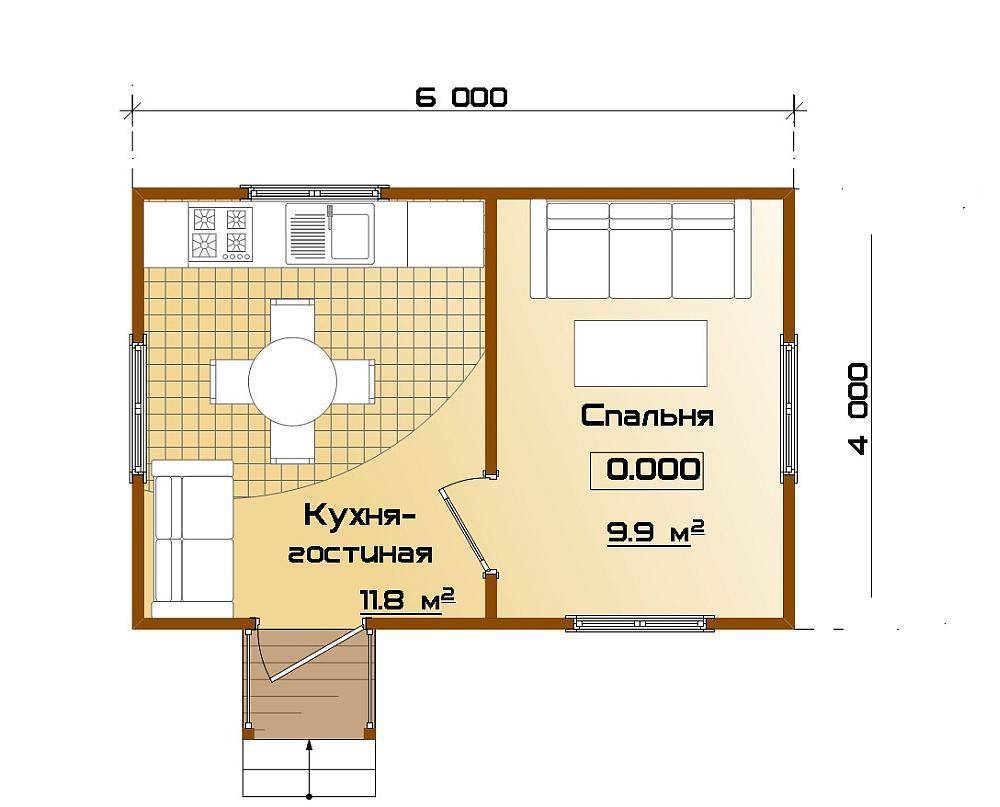

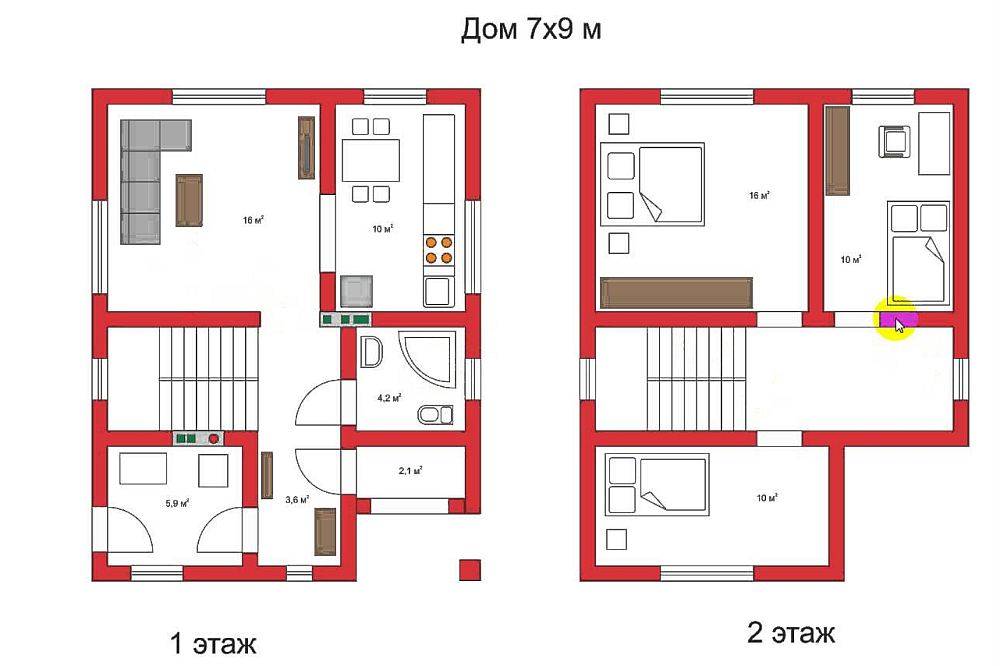

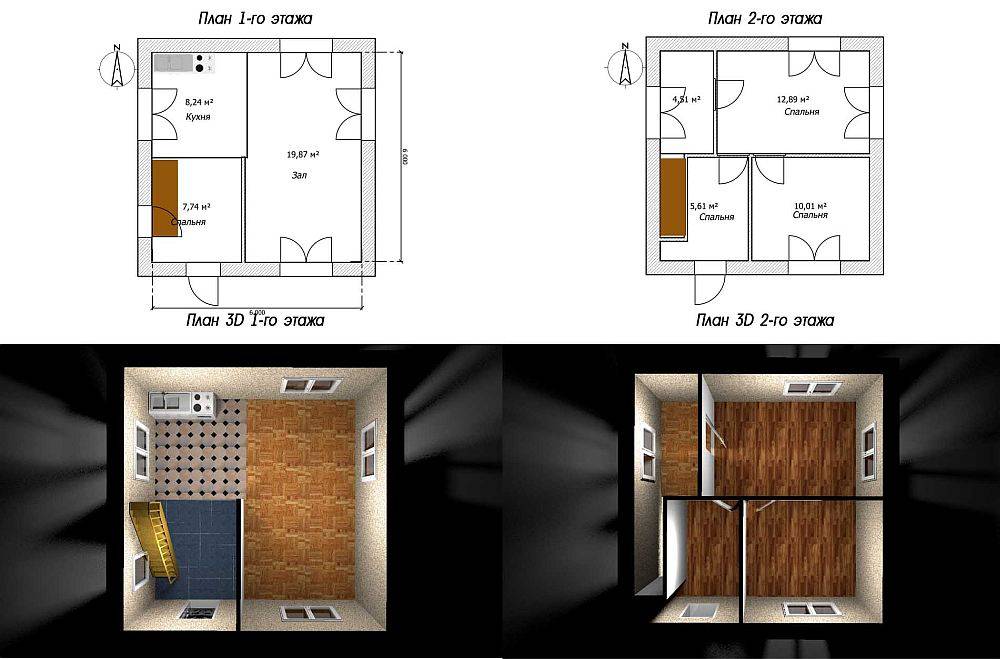

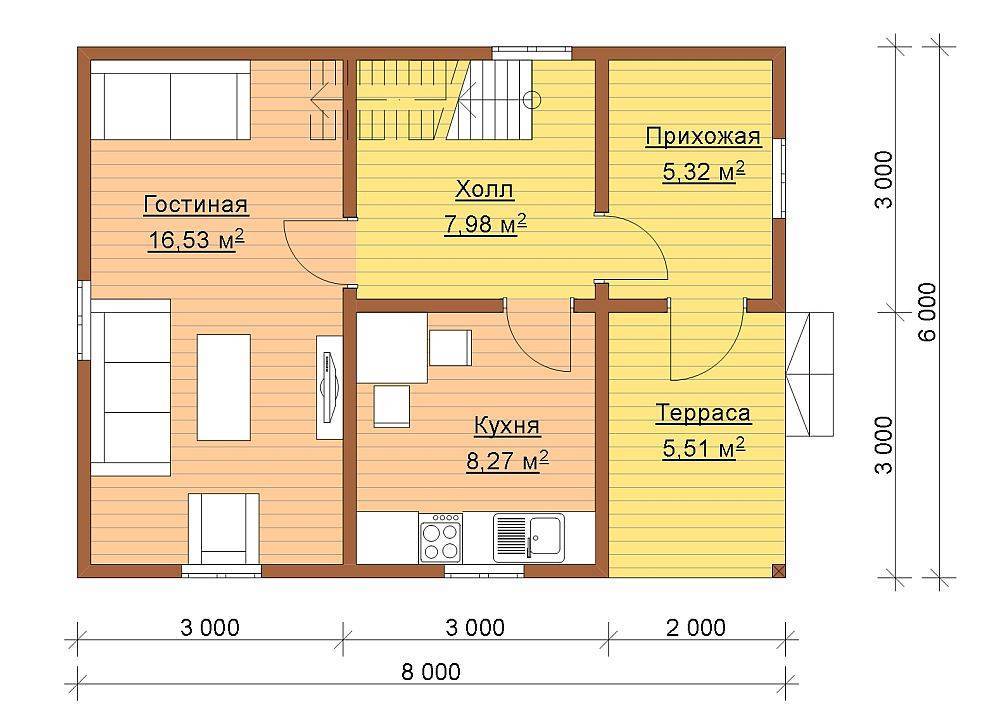

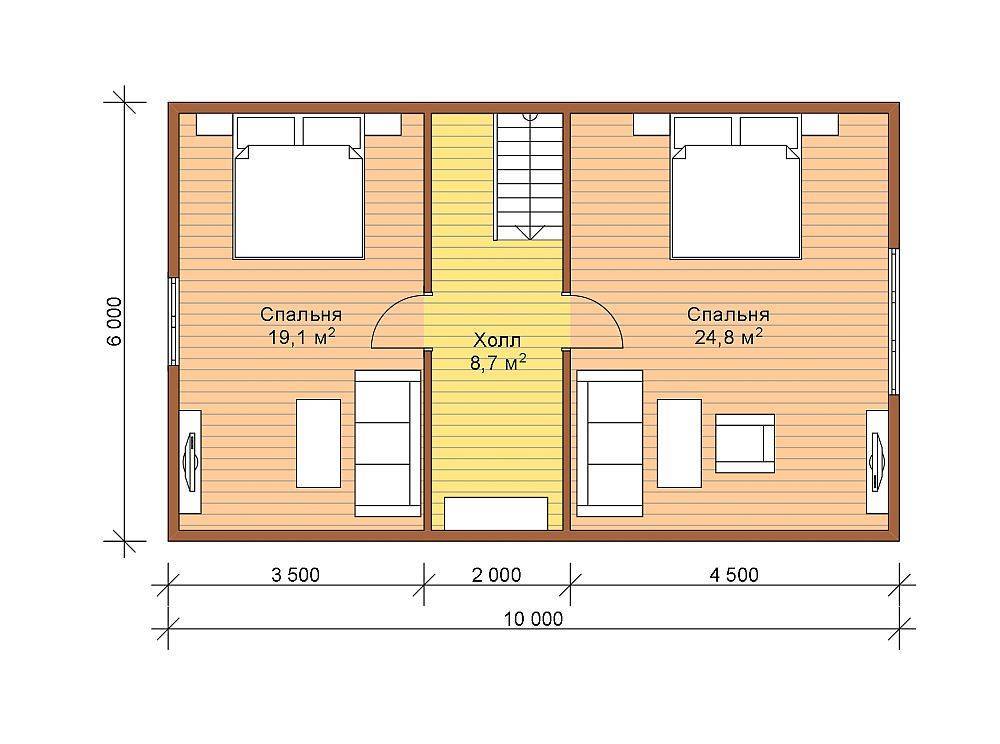

План типичного каркасного дома

Можно построить здание любых размеров, в зависимости от потребностей семьи, и выбрать любую из типичных планировок комнат внутри каркасного дома. Но в стандартном доме для семьи всегда есть коридор, кухня, гостиная, кладовая, гардероб, санузел, а также несколько спален.

Согласно современным строительным требованиям, для каждого человека в семье должно быть 20-23 кв. м. Это значит, что для стандартной семьи на 3-4 человека нужен дом площадью от 90 кв. м.

Наиболее оптимальное распределение площади:

• кухня – 20-30 кв. м;
• гостиная – 20-30 кв. м;
• спальня – 5-8 кв. м;
• коридор и санузел – по 2-4 кв. м;
• кладовая – 1-2 кв. м.

Конечно, это ориентировочное распределение внутренней площади, и каждый может поменять его под себя, но это нужно делать на этапе проектирования.

Важно учесть, насколько удобно будет подводить инженерные коммуникации в ту или иную комнату, где лучше всего расположить кухню и санузел, как будет проходить водопровод и канализация. Это все нужно решить до заливки фундамента. Каркасные дома хороши тем, что их легко можно перепланировать, в отличие от бетонных и кирпичных

Перегородки, не имеющие несущих функций, легко разбираются и переносятся в другое место. Благодаря этому планировку комнат можно менять, за исключением кухни и санузла, для которых требуются дополнительные коммуникации

Каркасные дома хороши тем, что их легко можно перепланировать, в отличие от бетонных и кирпичных. Перегородки, не имеющие несущих функций, легко разбираются и переносятся в другое место. Благодаря этому планировку комнат можно менять, за исключением кухни и санузла, для которых требуются дополнительные коммуникации.

Преимущества и недостатки каркасной конструкции

Среди плюсов такой постройки:

1. Минимальные сроки сборки. Тщательно продуманная технология позволяет возводить бани разных размеров очень быстро.
2. Экологичность сырья. Основной материал – дерево. Внутри бани всегда будет приятный аромат натурального дерева.
3. Под строение не нужно заливать массивный фундамент. Вполне хватит столбчатого основания или винтовых свай (в зависимости от типа грунта).
4. Конструкция прогревается быстрее, в отличие от кирпичных или бревенчатых бань.
5. Экономия топлива. Дров для хорошей протопки такой бани потребуется в 2–3 раза меньше, чем для кирпичной.
6. Невысокая цена на материалы.
7. Возможность строительства в любое время и погоду.

Из минусов каркасной бани:

1. Для круглогодичной эксплуатации строение придется утеплять, что повлечет дополнительные траты.
2. Необходимы наружная и внутренняя отделка конструкции.
3. Баня нуждается в периодической антисептической, огнезащитной обработке.
4. Велика вероятность усадки бани спустя 1,5–2 года. Усадка может быть до 10 см. Из-за этого происходит деформация отделки внутри и снаружи.

Возводим каркасные стены дома из досок

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

• железобетонными (внутри которых находится арматура) или просто бетонными;
• бутовыми (основной компонент – бутовый камень);
• бутобетонными;
• блочными;
• кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

• монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
• сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

• квадратные или прямоугольные (являются наиболее популярным вариантом);
• круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

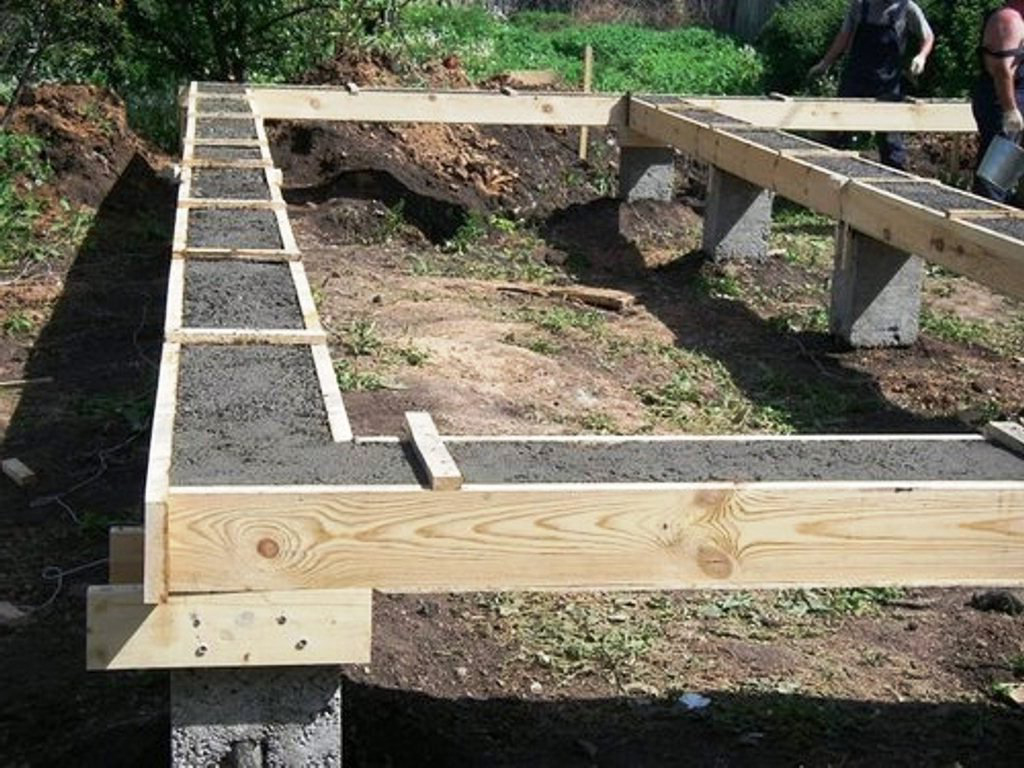

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

Инструкция к фундаменту

Подготовительные работы

Вначале нужно исследовать грунт, насколько он подходит для такого варианта фундамента. Необходим уже готовый проект будущей постройки, чтобы сразу определиться с количеством и расположением столбов под всеми несущими элементами.

Расчищается площадка под будущий дом – убирается весь мусор, снимается верхний слой почвы на 30 см, выравниваются все бугры и ямы. Ровность поверхности проверяется с помощью уровня. Размер подготовленной площадки должен быть по периметру со всех сторон на 2 метра шире, чем сам объект.

Инструменты

Необходимо заранее подготовить инструменты и приспособления для каждого из этапов выполнения работ.

Для разметки фундамента на площадке понадобятся:

• строительная рулетка;
• уровень;
• отвес;
• угольник;
• шнур;
• деревянные колышки.

Земляные работы выполняются:

• заступом;
• киркой;
• ручным буром;
• остроконечной лопатой;
• шуфельной лопатой.

В процессе строительства фундамента потребуются:

• бетономешалка;
• опалубка – деревянная, металлическая или пластиковые панели;
• вёдра;
• бочки;
• лейки;
• трамбовки;
• кельмы;
• тёрки;
• зубила;
• щётки;
• кисти;
• молоток;
• клещи;
• расшивки.

Список материалов, как рассчитать их расход

Проще всего расчёт материалов произвести на онлайн-калькуляторе столбчатого фундамента. Предварительно нужно подсчитать, чтобы знать количество и размеры столбов, сколько будет рядов, какой диаметр устанавливаемой арматуры.

Для создания железобетонного столбчатого основания понадобятся такие материалы:

• цемент;
• песок и мелкофракционные щебень для обустройства подушки, замеса бетона;
• арматура – вертикальная Ø 10-14 мм, для горизонтальных перемычек Ø 6мм;
• рубероид для гидроизоляции столбов.

Расчёты глубины фундамента и определение количества столбов

Частота размещения опор, их габариты зависят от того, какие будут использованы материалы, а также характеристик постройки. Ширина каждого основания должна быть 25-40 в сечении, а промежутки между ними не более 2,5 см. Максимальная высота видимой части — 50 см, а заглублённость зависит от многих факторов (вида постройки, грунта).

Такие фундаменты бывают трёх видов:

Этапы работ

Устройство столбчатого фундамента под каркасную конструкцию выполняется поэтапно:

• проводятся подготовительные работы;
• производится бурение скважин под столбы;
• выполняется заливка фундаментных столбов параллельно с их армированием (армирование столбчатого фундамента).

Этап первый

В рамках данной части работ следует определиться с размещением будущей постройки на строительной площадке. Иными словами, на территории участка застройки производится разметка местоположения опорных столбов (расчет столбчатого фундамента).

Причем, на местность выносятся не только внешние, но и внутренние контуры фундамента. Большая часть частных каркасных построек не требует особо широкого основания – сорока сантиметров вполне достаточно. Местоположение столбов отмечается колышками.

Во время разметки следует руководствоваться простыми правилами:

• Столбы в обязательном порядке устанавливаются по углам постройки, в местах пересечения несущих стен и по всему периметру здания с шагом 1,5-2 метра;
• нагрузка на каждую опору не должна превышать 800 кг.

В рамках данного этапа выполняют и действия, позволяющие определить тип грунта – основания для фундамента.

Это может быть и геологоразведка, изучение опыта застройки соседних участков, либо получение по запросу застройщика результатов геологических исследований, имеющихся в государственных службах региона.

Имея на руках максимально полные сведения о грунтах, уровне подземных вод и прочих условий, можно исключить излишние финансовые и трудовые затраты.

Этап второй

После проведения работ первого этапа в полном объеме можно приступать к бурению скважин диаметром 200-250 мм под установку столбовых опор.

Бурить можно ручным и электрическим буром. Для контроля вертикальности скважины к ручному инструменту привязывают отвес. Выравнивание бура следует производить после выполнения каждого его оборота.

Если грунт склонен к осыпанию, в скважину можно вставить свернутый в трубку лист рубероида.

После того, как все размеченные скважины пробурены, работы выполняются в следующем порядке:

• на дно каждой из них засыпается песок и утрамбовывается;
• песчаная подушка накрывается слоем рубероида;
• на подушку устанавливается опалубка: ее роль может сыграть труба – асбоцементная или пластиковая диаметром 100 мм (в случае строительства одноэтажной постройки). Если планируется возведение двухуровневого здания, диаметр опалубки следует увеличить до 110 -120 мм;
• часть трубы (асбоцементной), скрывающаяся под землю, покрывается битумной мастикой с последующей просушкой. Данная операция не только обеспечит надежную гидроизоляцию столба, но и позволит легко скользить грунту по его поверхности при пучении;
• в трубу, на высоту 400-500 мм заливается бетон. При желании основание под опору можно расширить – для этого надо приподнять опалубку над песчаной подушкой на 200 миллиметров и закрепить ее в таком положении до полного схватывания бетонной смеси;
• пока бетон не схватился, внутрь опоры устанавливаются арматурный каркас — вдавливается в основание.

Как только залитая часть бетона затвердеет, скважина вокруг трубы засыпается песком. Его проливают водой и трамбуют.

И только после этого труба полностью заливается бетоном.

Как рассчитать площадь свай

Свайное основание на первый взгляд кажется наиболее легким в работе. Но этот взгляд ошибочен. Если не учесть многие нюансы, очень скоро здание придется перестраивать, а опоры менять или ремонтировать.

Чтобы это не происходило, до начала работ необходимо потратить некоторое время на расчеты и принять во внимание:

тип почв на участке, размещение на склоне или ровной площадке. Если есть уклон, то необходимо решать вопросы с организацией дренажа;глубину залегания грунтовых вод, наличие водоносных пластов;уровень промерзания не вообще, а характерный для данного региона.

Если грунтовые воды находятся близко к поверхности земли, от столбчатого основания лучше отказаться сразу. В идеальном варианте от подошвы столба до воды не менее 500 мм. При этом плодородный слой, неустойчивые поверхностные грунты не должны доходить ни до опор, ни до водоносов.

Если нет возможности самостоятельно провести пробное бурение, обратитесь в местное архитектурное управление или буровые компании. Они должны располагать информацией, где и на какой глубине залегают воды. Если не доверяете посторонним данным, пробурите 2-3 скважины в местах предполагаемого строительства.

На следующем этапе рассчитывается нагрузка, оказываемая и зданием, и фундаментом на грунт.

Точно рассчитать не получится, да и нет необходимости. Но лучше учесть, сколько тонн, центнеров добавят мебель, техника, жители, приходящие гости. Для надежности лучше остановиться на наиболее прочных вариантах фундамента.

На основании полученных данных рассчитывается минимальная площадь, но не дома, а свай, столбов. Для расчета используется формула:

S = 1,3×P/Rо,где 1,3 — коэффициент, используемый для повышения надежности здания и фундамента;Р — общий расчетный вес дом объекта, кг. Вес опор так же учитывается;Rо — расчётное сопротивление несущего грунта, кг/см². Данные берутся из строительных или архитектурных справочников.

Правильный подбор материала — залог успеха. От этого зависит и долговечность, и надежность, и вероятность последующего ремонта или замены. Наиболее популярны следующие материалы:

деревянные столбы;железобетонные блоки;бутовый камень;кирпич, пеноблоки 20х20х40 см;асбоцементные трубы или кольца;металлопрокат.

Каждый материал имеет определенные преимущества и недостатки. Дерево — самый бюджетный вариант, но придется постоянно решать проблемы с обработкой от гнили и жучков. К тому же не все сорта древесины выдержат без изменений постоянный контакт с водой.

Металлопрокат (швеллер, трубы) стоит достаточно дорого. Его стоит использовать только в случае, если другие варианты недоступны. К тому же придется использовать антикоррозийные составы.

Оптимальные и по стоимости, и по эксплуатационным качествам материалы — кирпич, железобетонные конструкции, асбоцемент, пеноблоки.

Внутренняя обшивка домика

Столбы фундамента каркасного дома

Столбчатые фундаменты по своей сути напоминают фундаменты на винтовых сваях, только более простые при изготовлении своими руками.

Видео по теме

Столбчатый фундамент

для пристройки

Рассчитываем суммарную площадь опоры для нашего дома и делим на 314 см2. Получаем количество столбов, которые уверенно понесут на себе наш дом. Почему так? Нормальный диаметр бура 200мм. Меньше – маленькая площадь опоры, больше – тяжело работать

Ручной ли это бур, или мотобур – не важно.
Размечаем участок, исходя из необходимого количества столбов с увеличением их количества до равномерной заполняемости периметра под будущим домом.
Бурим на глубину промерзания + минимум 100мм.
Нарезаем асбестоцементную или канализационную трубу диаметром 200мм на отрезки требуемой длины из расчета: желаемая высота цоколя минус высота нижней обвязки плюс 200-300мм.
Выставляем трубы строго по уровню и бетонируем их, армируя либо шпильками 12- 16мм (при невысоком цоколе), либо шпильками и дополнительно арматурой.
Устройство нижней обвязки из бруса, обработанного антисептиком и уложенного на столбы через 2 слоя рубероида, и будет завершающим этапом по изготовлению столбчатого фундамента каркасного дома.

Можно, при наличии свободных денег, опускать опалубочные трубы на всю глубину бурения. Также можно использовать металлические трубы меньшего диаметра, устанавливаемые на 200 мм выше дна ямы под столб. При этом площадь опоры остается неизменной, а за счет большей жесткости металлической сваи можно сэкономить на бетоне. Трубы нужно прокрашивать, а шпильки резать пополам.

К этому остается добавить, что нижняя обвязка может одновременно служить основой половой плиты.
