Столбчатый фундамент: типы, плюсы и минусы, материалы, строительство, особенности

Мелкозаглублённое основание

Это самый популярный вид столбчатого фундамента, поскольку на его возведение тратится минимум средств и усилий

Это самый популярный вид столбчатого фундамента, поскольку на его возведение тратится минимум средств и усилий, а сфера использования довольно широка. Такие конструкции подходят в качестве основы под деревянную баню и каркасный дом.

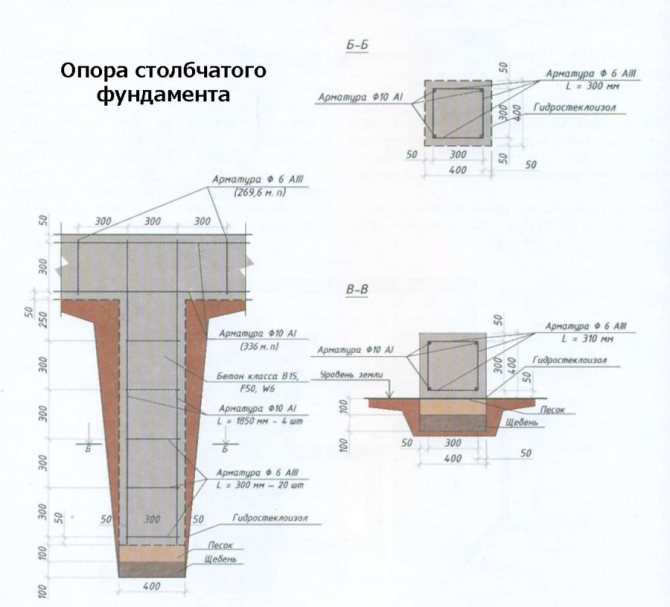

Обычно столб делается из труб, внутрь которых устанавливается каркас и заливается бетон. Поскольку основную нагрузку воспринимает бетонная начинка, материал трубы большого значения не имеет. Она больше выступает в роли несъёмной опалубки. Обычно применяются пластиковые или асбестовые канализационные трубы.

Выбор диаметра трубы зависит от назначения постройки. Для лёгких беседок достаточно трубы диаметром 100 мм, а для бревенчатых построек подойдёт труба сечением 250-300 мм. Объём бетона высчитывается с учётом, что на каждые 10 м трубы диаметром 100 мм требуется 0,1 кубометр бетона, а на изделие диаметром 200 мм расходуется 0,5 кубов, для трубы сечением 300 мм понадобится 1 куб бетонного раствора.

Порядок работ следующий:

1. После подготовки участка и выполнения разбивки при помощи ручного бура делают отверстия в грунте для установки столбов. При этом стоит помнить, что глубина ямы должна быть на 200 мм больше длины столба для выполнения песчаной подушки.
2. После выполнения ямы на дно засыпают песок, поливают его водой и трамбуют. Чтобы защитить бетонную смесь от потери влаги, поверх песчаной подушки укладывается прослойки из рубероида.
3. Далее в ямы опускаются отрезки труб, которые должны иметь 10-сантиметровый запас высоты. Трубы выравнивают по уровню и фиксируются в скважине при помощи деревянных брусков.

1. После этого в трубу выливается немного бетонно-гравиевой смеси. Сразу после этого труба приподнимается и фиксируется в таком положении до полного застывания смеси на дне ямы. Таким образом, мы получим прочное основание, которое будет хорошо противодействовать силам пучения грунта.
2. Когда бетон застынет, труба обматывается рубероидом для выполнения гидроизоляции.
3. Скважина засыпается песком с послойной проливкой водой и трамбовкой. Во время выполнения этих работ положение трубы необходимо проверять при помощи уровня.
4. Затем внутрь трубы устанавливается арматура и заливается бетон.
5. Дальнейшие работы можно вести через 28 дней. При этом выполняют изоляцию фундамента от основной части сооружения при помощи битумного или полимерного раствора.

Строительство столбчатого фундамента: пошаговая инструкция

Плюсы и минусы конструкции

К основным достоинствам можно отнести невысокую стоимость, которая обеспечивается за счет:

• снижение объема земляных работ при возведении каркасного здания;
• снижение количества необходимых материалов (по сравнению с ленточным фундаментом);
• небольшое количество вынимаемого грунта не требует наличия крупной техники (самосвалы, экскаваторы).

К недостаткам можно отнести достаточно непредсказуемое поведение столбов при нарушении технологии возведения и ошибок на стадии проектирования. Еще одним минусом стала ограниченная область применения из-за невысокой несущей способности.

Подготовка к расчету На стадии предварительной подготовки необходимо выяснить все исходные данные для расчета:

• размеры здания в плане;
• несущая способность основания (грунта);
• нагрузка на фундамент от собственного веса и вышележащих конструкций.

Технология выполнения столбчатого основания из сборных блоков

Как сделать столбчатый фундамент своими руками

По своей сути, фундамент-это система опор, располагающихся:

• по углам постройки;
• в точке пресечения стен;
• под несущими конструкциями.

Если на первом этаже планируется каменная печь, то под нее тоже лучше заложить опорные сваи

Перед выполнением любых работ обязательно составить подробный будущей конструкции и затем стараться точно его придерживаться, с учетом всей документации по проекту. Тогда постройка гарантировано сможет простоять долгое время.

Возможная нагрузка на фундамент также имеет огромное значение при выборе опоры.

Так, надо учесть такие параметры:

• приблизительный вес будущей постройки, мебели;
• число жильцов;
• вес основания и всей постройки;
• снеговую нагрузку.

От этого зависит, какой материал лучше выбрать и сколько его потребуется. Его необходимо успеть залить до прихода зимы, т.к. оставленный на этот период, он деформируется и придется все начинать заново.

Для строительства столбчатого основания своими руками необходимо запастись следующими инструментами и материалами:

• железобетонными, бетонными или кирпичными опорами;
• арматурой;
• доской для опалубки;
• песком;
• щебнем;
• цементом.

Для опалубки лучше взять доску, толщина которой составляет 20 мм. Можно, конечно, приобрести и специальные металлические пластины или древесно- стружечные плиты для этих целей, но стоимость древесины значительно ниже.

Далее выполняют следующие работы:

• из досок собрать щиты, а из них — коробки;
• вставить их в заранее подготовленное углубление в почве на местах, где находятся опоры;
• внутреннюю часть поверхности короба полностью смочить водой. Это предотвратит впитывание воды из бетона и сможет облегчить демонтаж коробки после того, как бетонная смесь высохнет.

Затем необходимо выполнить армирование фундамента при помощи арматуры диаметром 12-16 мм. Ее лучше расположить внутри коробки так, чтобы край арматуры не доставал до стенок короба 5 мм. Для продольного расположения, применяется пруты диаметром 6 мм, приваривающиеся через 30-40 см. После того, как каркас ростверки выполнен, лишние пруты просто убирают.

В последнюю очередь выполняют утепление столбчатого фундамента и его гидроизоляцию. Эти работы увеличивают срок эксплуатации фундамента. Но это свойственно не всем видам фундамента. Так, например, винтовой фундамент не требует проведения работ по гидроизоляции и утеплению.

Специалисты рекомендуют арматуру лучше не сваривать, а связывать проволокой

Поэтапная инструкция

Технология монтажа

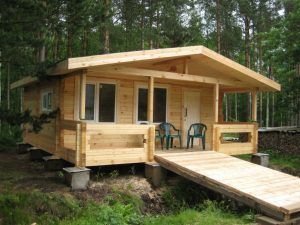

Незаглубленное основание

Как сделать столбчатый фундамент? Опоры незаглубленного основания располагают друг от друга с шагом в 1,5-2,5 м. Их возводят тогда, когда требуется сделать столбчатый фундамент бани, хозблока, пристройки, летней кухни, щитового или деревянного дома. Рекомендуется такая конструкция на слабо- и непучинистых грунтах, а также для сооружений небольшой площади и веса. В том случае, когда участок строительства расположен на крупнообломочном, скальном или недостаточно твердом грунте, не склонном к подвижкам, незаглубленный фундамент может быть использован и для возведения большого дома. При желании применить подобный тип основания на обычных почвах понадобится снизить воздействие на строение сил пучения. Сделать это можно при расположении под опорами песчаной подушки.

Незаглубленный столбчатый фундамент своими руками может быть выполнен из бутобетона и бетона, бетонных блоков и пескобетона. Все эти материалы имеют самые различные цены и размеры. Наиболее популярными из них являются фундаментные блоки, параметры которых составляют 20 х 20 х 40 см. Стоимость подобного основания нетрудно рассчитать самостоятельно. Можно будет также применить специализированную программу с онлайн-калькулятором.

Как правильно сделать столбчатый фундамент своими руками из кирпича? При желании использовать этот материал стоит иметь в виду, что недопустимо применение его силикатного или керамического видов, которые обладают низкой морозостойкостью и высокой гигроскопичностью.

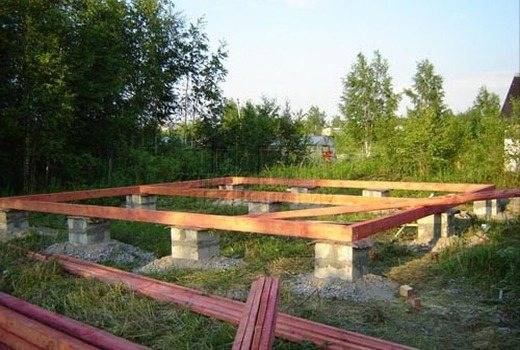

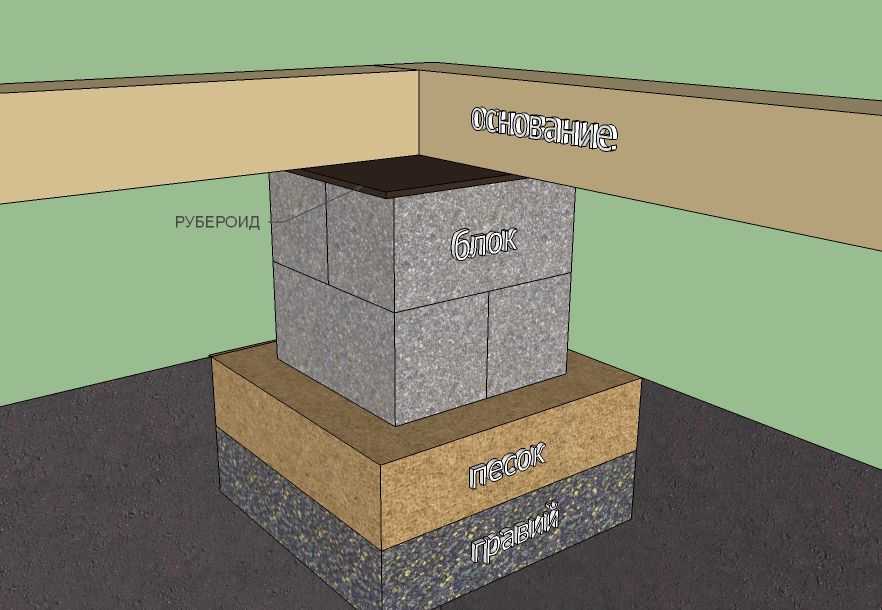

Как сделать столбчатый фундамент из блоков 20х20х40? Такие работы производятся в несколько этапов:

1. Производится разметка участка строительства и очищается грунт. Обустраивается дренажный слой и проводятся гидроизоляционные работы.
2. Для того чтобы сделать столбчатый фундамент из блоков, понадобится также и определить места установки столбов.
3. Подготавливаются участки, которые будут располагаться под опорами. В месте установки каждого из столбов устраивается песчаная подушка.
4. Производится монтаж опор, каждую из которых сооружают не менее чем из 4 блоков. Расчет столбчатого фундамента с определением цены и количества необходимого материала довольно прост. Ведь опоры для незаглубленного основания выкладываются из блоков размеров 20х20х40 см в два ряда, придерживаясь шахматного порядка. Швы выполняются с использованием неразбавленного цементного раствора. Открытая часть блоков подлежит отделке штукатуркой.
5. В обязательном порядке выполняется гидроизоляция опор в местах их стыка со строением. Для этого применяют рубероид, битумную мастику, толь или гидроизол.

При строительстве бань опоры для их стен нередко выполняют из дерева. Как сделать столбчатый фундамент такого типа своими руками? Для этого понадобятся комлевые части сосны или дуба, диаметр которых составляет 20-30 см. Эти деревянные элементы заранее пропитывают отработанными маслами или дегтем. Придать большую устойчивость опорам можно при их погружении в слой бетона толщиной от 10 до 15 см, который заливают в заранее вырытую яму.

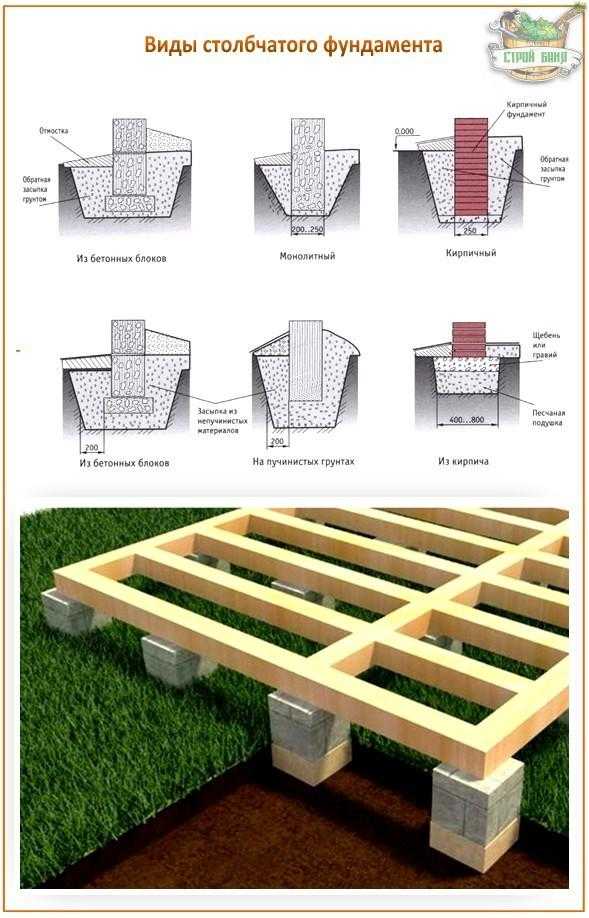

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

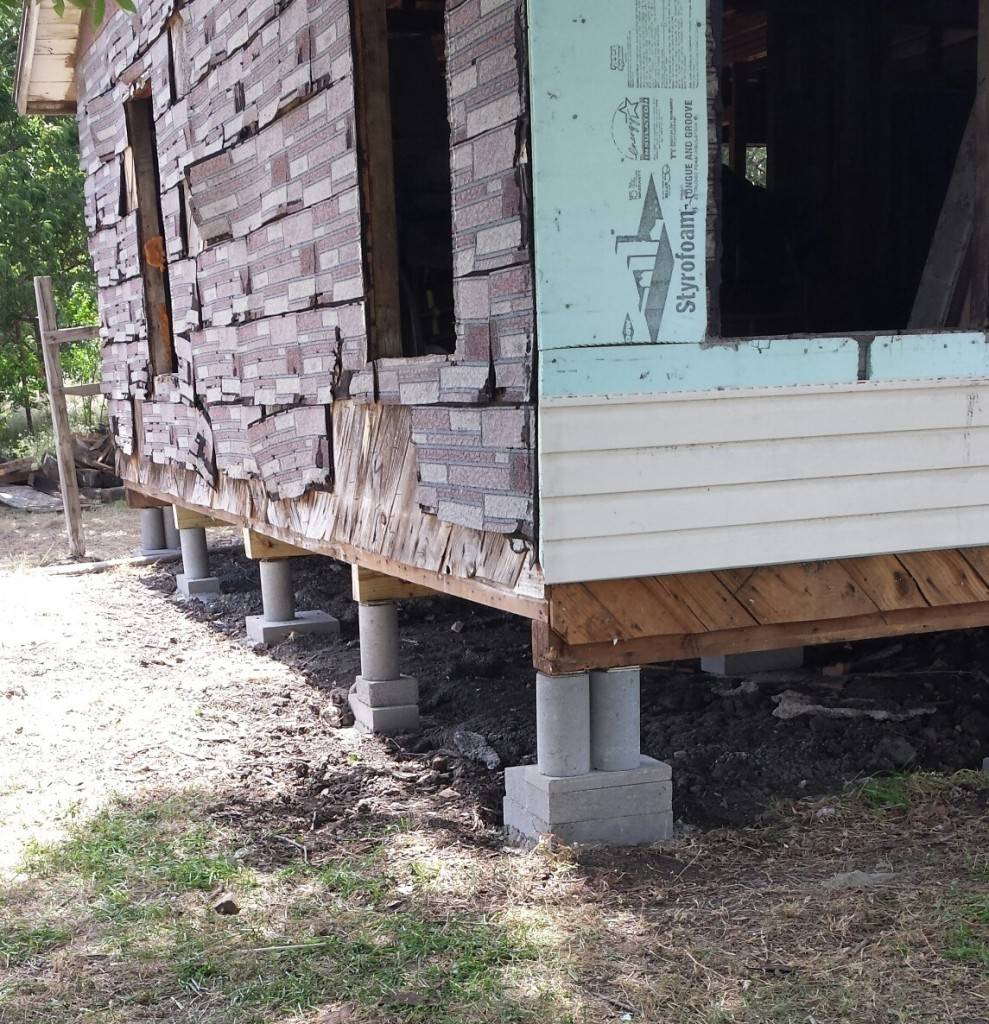

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

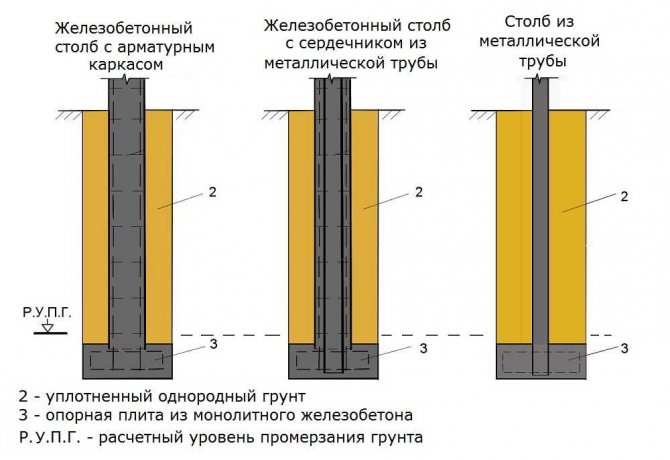

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

• высоким;
• повышенным;
• заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.

Основательный опорно-столбчатый фундамент

Итак, вот как строится стандартный столбчатый фундамент для бани:

Этап I. Подготовка участка

Все начинается с очистки участка – для этого срезается весь верхний слой грунта, прямо вместе с растениями. Его толщина обычно чуть более 30 см, и под фундаментом его оставлять нельзя.

Если же на участке есть глина, то нужно сделать дополнительную гравийно-песчаную подсыпку. Ее толщина зависит от геологических особенностей грунта.

Теперь на ландшафте снимаются все неровности, в ямы подсыпается грунт и с помощью колышков и веревок можно начинать разметку под будущий фундамент.

Этап II. План фундамента

Далее с чертежей на земельный участок нужно перенести план будущей бани – где и что будет. Сделать это можно стандартными материалам, закрепив оси и отметив основные размеры будущего фундамента. Насколько точно все будет размечено – настолько легче будет потом работать.

Этап III. Подготовка ям

Ямы для железобетонного столбчатого фундамента роются либо вручную, либо с помощью экскаватора – что, конечно же, и легче, и дороже. Располагаться они будут по осям.

Если глубина ямы не превысит метра, можно ее стенки не укреплять. Если больше – копать придется с откосами и ставить крепления из досок со специальными распорками.

Ямы должны получиться на 30 см больше рассчитанной глубины залегания фундамента – чтобы можно было гравийно-песчаную подсыпку. Ширина же берется чуть более, чем она будет – чтобы опалубка и распорки стали свободно.

Этап IV. Установка опалубки

Чтобы сделать хорошую опалубку для столбчатого фундамента бани, понадобятся струганные доски до 40 мм толщиной и 150 мм шириной. Как вариант, можно использовать вместо древесины ДСП, металлические листы и влагостойкую фанеру. Ставить доски нужно к бетону.

Этап V. Армирование фундамента

Армировать фундаментные столбы нужно в продольном направлении стержнями А3 и диаметром 12-14 мм. Горизонтальные перемычки ставить нужно с шагом 20 см – для этого вполне подойдет проволока 6 мм диаметром.

Чтобы потом связать через арматурный каркас столбы с ростверком, нужно, чтобы стержни выходили над обрезом фундамента минимум на 10-15 см. К слову, ростверком может послужить и что-то более солидное – именно так строится фундамент столбчато-ленточный, имеющий свои преимущества, но, правда, не всегда оправданный для бани.

Этап VI. Заливка столбов фундамента

Заливать бетон нужно уже в установленные трубы, которые останутся потом в земле с фундаментом.

Укладывать его необходимо послойно – по 20-30 см, используя для удобства процесса ручные вибраторы. Так будет обеспечена однородность смеси и из раствора уйдет весь воздух.

Этап V. Гидроизоляция столбчатого фундамента

Защитить от влаги будущий фундамент можно теми же материалами, как и ленточный. Это мастики холодного и горячего приготовления, оклеечные мембраны, рубероид на битуме – и все новые и хорошо зарекомендовавшие себя материалы.

Этап VI. Строительство ростверка

Монолитный пояс и цельный, и столбчатый фундамент из блоков делает более жестким и устойчивым. А делать его можно из сборных железобетонных рандбалок или сразу монолитным.

Итак, если делается сборный пояс, то перемычки нужно хорошо соединить друг с другом обрезками арматуры – приварив их сваркой монтажными петлями. Далее уже устанавливается опалубка, арматурный каркас и все заливается бетоном марки М200.

Как только бетон застынет и станет прочным, и будет проведена гидроизоляция, пазухи ям можно засыпать грунтом и начинать монтаж плит перекрытий.

К слову, чтобы защитить подпольное пространство под такой баней от снега и холодного воздуха, между столбами обычно делают забирку – специальную стенку, чаще всего из кирпича. Привязывать ее к столбам не нужно – ведь баня еще будет оседать, и так могут появиться трещины. А уже в самой забирке делаются технологические отверстия для коммуникаций. Внешне все это красиво декорируется фальшпанелями и сайдингом – вот все дела.

Виды опорно-столбчатых фундаментов

Перед выбором основы проводится ряд исследований местности. Анализируется почва, уровень пролегания грунтовых вод, определяется тип будущей конструкции. Учитываются также ветровая, снеговая и сейсмическая нагрузки. От того, насколько тщательным был анализ условий и факторов, зависит прочность возводимого сооружения и его срок службы.

В зависимости от применяемых материалов различают следующие виды основ:

• Из кирпича. Наиболее простой вид. Подходит для возведения легких построек на плотном грунте (например, сухая песчаная почва).
• Стальные трубы. Такая основа обладает наибольшей несущей способностью. Толщина стен труб должна быть не меньше 4 мм. При закладке в землю обязательно нужно нанести антикоррозийное покрытие.
• Асбестовые трубы. Наиболее бюджетный вариант. Они заполняются бетоном, внутрь вставляется арматурный каркас. Трубы должны быть не меньше 20 см по внешнему диаметру. Фундамент из асбестовых труб отличается надежностью и устойчивостью.
• Монолитный бетон. Потребуется опалубка из досок. В нее помещается арматура, заливается бетон.
• Бетонные блоки. Благодаря своей простоте и скорости возведения, такой вариант пользуется наибольшей популярностью. К строительству конструкции можно приступать уже на следующий день после возведения фундамента.
• Деревянный (бревна). Этот тип используется довольно редко из-за множества недостатков. Он сильно подвержен гниению, повреждению грунтовыми водами и насекомыми. Несущая способность такой основы невелика.

По глубине различают заглубленный, мелкозаглубленный и поверхностный фундаменты.

Заглубленный

Основа закладывается на 20-30 см ниже уровня промерзания почвы. Если не выполнить это требование, то во время заморозков столбы могут выдавливаться – возникнет деформация и перекос всего строения. На форумах можно встретить случаи, когда из-за вспучивания почвы или промерзания углы зданий просто повисали в воздухе.

Мелко заглубленная основа

Используется на песчаном или супесчаном грунте. Заглубление делают на 50-70% от глубины промерзания почвы. Также на пучинистых почвах используют такой прием: выбирается глинистый грунт до глубины промерзания. Далее выкопанная траншея на треть заполняется песчано-гравиевой смесью. И тогда можно делать мелко заглубленный фундамент.

Поверхностный (незаглубленный)

Используется на прочном скальном грунте. Такую основу сделать проще всего. Но нужно тщательно проверить и продумать устойчивость всей конструкции.

Виды опорно столбчатых оснований

В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.

Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.

Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:

Кирпичные;

Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.

Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича

Столбчатые опоры из стальных труб;

Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор. Для строительства опорно-столбчатого фундамента используются трубы с толщиной стенки минимум в 4 миллиметра, при обязательным является покрытие труб антикоррозийной грунтовкой по металлу, которая необходима для защиты стали от повреждений под воздействием грунтовых вод.

Столбчатые опоры из асбестовых труб;

Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.

Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве. Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб

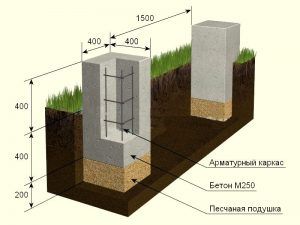

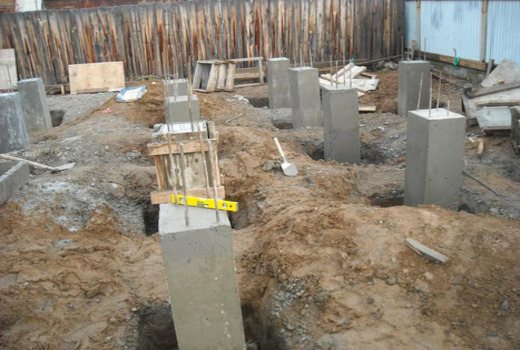

Столбчатые опоры из монолитного бетона;

Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон. Для фундаментов данного типа крайне необходимым является наличие уплотняющей подсыпки из песка и щебня, которая будет препятствовать как выталкиваю столбов из грунта в результате морозного пучения, так и усадкам под весом здания.

Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент

Из фундаментных бетонных блоков;

За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.

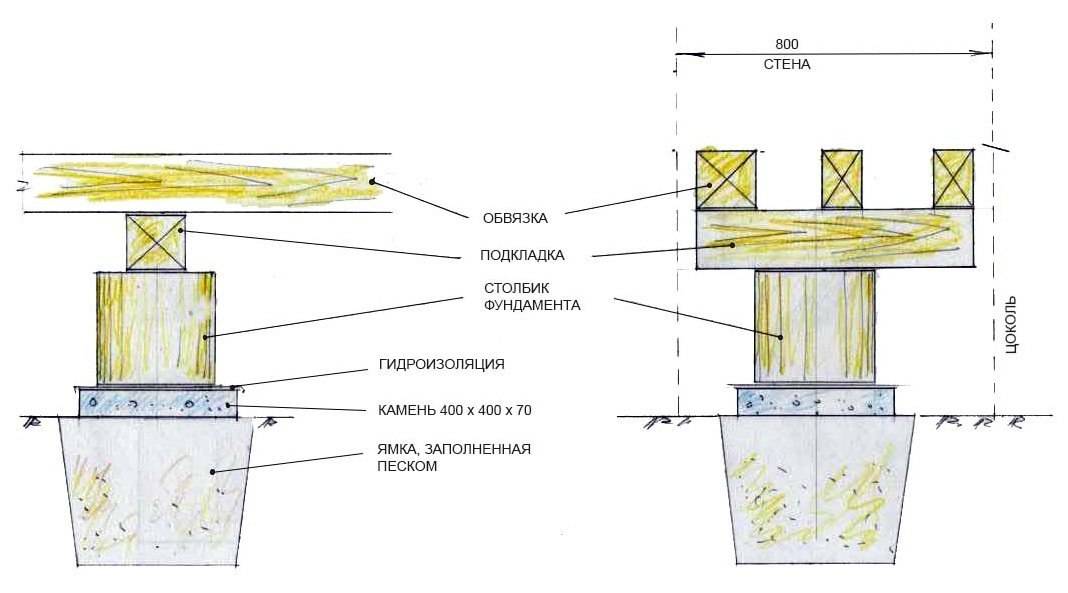

Из дерева;

Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.

Рис 1.5: Опорно-столбчатый фундамент из бревен

Каких размеров должны быть столбы

Размер или горизонтальное сечение столбов должно удовлетворять условиям прочности, которая должна быть выше нагрузки вышележащих, опирающихся на них конструкций.

Варианты столбов для основания Если исходить из размеров (толщин) стен, то для наружных их принимают не менее двух кирпичей, то есть 50 см, а для внутренних 1.5 кирпича (38см). Таким образом, столбики, расположенные по осям внешнего периметра не должны иметь сечение меньше 50 х 50 сантиметров, а столбики для внутренних капитальных несущих стен 38 х 38 сантиметров.

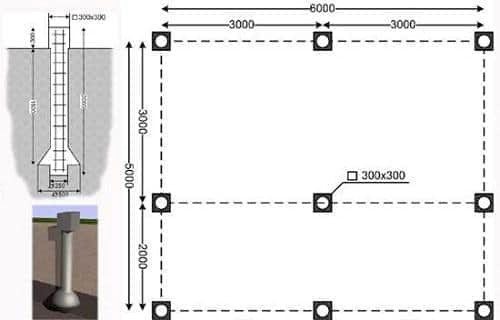

Схема расположения столбов Этих минимальных размеров следует придерживаться для всех распространенных типов столбиков — из монолитного железобетона, кирпичных, а также блочно-каменных.

Если проектировщики предлагают столбики другой конфигурации — круглых, крестообразных (это может быть связано с дизайнерскими изысками) они должны представить соответствующий проект и экономический расчет.

Преимущества и недостатки фундамента на столбах

Отсутствие потребности в грузоподъемной спецтехнике;

Возможность устройства свайного поля на склонах;

Высокая скорость возведения;

Отсутствие необходимости в подготовительном выравнивании стройплощадки;

Простота технологии, позволяющая сделать его самостоятельно;

Превосходная устойчивость столбов к пучению;

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Малая устойчивость опор к боковым нагрузкам;

Ограничения по грунтам (для болотистых участков выбирать не стоит).

Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);

Невозможность устройства подвала.

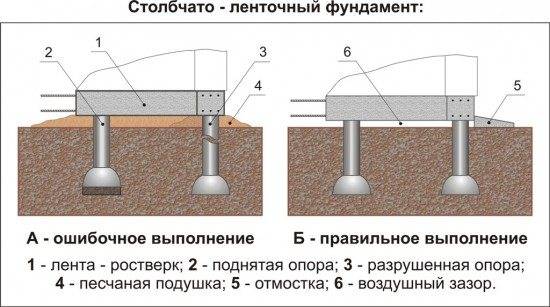

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Столбчато ленточный фундамент. Пошаговая инструкция или руководство к действиям

Что это такое?

Интуитивно понятно, что столбчатый фундамент есть совокупность опор, стоящих под строением отдельно друг от друга. Понять, что из себя представляет этот вид фундаментных конструкций будет проще, если сопоставить его характеристики со свайным типом опоры под дом, который ближе всего по своему внешнему виду. В обоих случаях вместо монолитного основания есть обособленные опорные точки.

Но разница все же есть:

• свая может уходить в почву до 5 м, тогда как столб так сильно не заглубляют;
• столбы имеют опору только на подошву, а сваи удерживаются еще боковыми гранями;
• почти всегда для сооружения с сопоставимыми параметрами сечение свай уступает диаметру столбов;
• определенная разница есть и в сфере их использования.

Общими признаками являются геометрия сечения (круг либо квадрат), выделение обособленных опор и (опционально) ростверк. Главные области применения столбчатых подпорок:

• одноэтажные постройки индустриального и общественного характера (требуются наиболее массивные столбы);
• дома каркасные;
• дома, в которых комбинируется каркас и щит;
• брусовые и бревенчатые сооружения;
• различные ограждающие элементы.

Характеристики столбчатого основания

Вес конструкции на столбчатом фундаменте не должен превышать 1000 кг/м3

В первую очередь обращаем внимание на то, что столбчатый фундамент для дома предназначен для возведения строений облегчённого варианта. В частном строительстве это деревянные и каркасные дома, бани, беседки и различные хозпостройки

В частном строительстве это деревянные и каркасные дома, бани, беседки и различные хозпостройки.

Обусловлено это тем, что они не оказывают большого давления на грунт, и несущая способность опор в состоянии их выдержать.

А столбчатые фундаменты дополнительно выполняют функцию равномерного распределения нагрузки.

Глубина заложения столбов зависит от типа строения и его веса

По мнению специалистов, данному виду основания присущи такие положительные характеристики, как:

• возможность проектирования и выполнения работ своими руками, не привлекая к этому процессу специальную технику;
• возможность его закладки на проблемных грунтах;
• можно исключить выравнивание ландшафта площадки. Основание на опорах может обустраиваться даже на крутых склонах;
• краткие сроки выполнения работ. К дальнейшим строительным действиям можно приступать уже через две недели от начала закладки;
• обустройство лёгкой гидроизоляции;
• немалые сроки службы при условии грамотного расчёта и обустройства;
• относительно небольшие материальные затраты.

К недостаткам можно отнести только два фактора:

• Невозможность обустройства зданий с большой несущей нагрузкой.
• Невозможность обустройства подвала.

Монтаж

Мелкозаглублённое основание

Преимущества и недостатки фундамента на столбах

Если запроектировано и сделано на этапе строительства грамотно, то он спокойно прослужит больше полувека. Он не боится сезонного пучения грунта, лишь бы только поднятие земли не затронуло ростверк. А технология работ настолько просто, что выполнить все вполне можно в одиночку, не привлекая сторонних высокопрофессиональных и дорогостоящих монтажников.

Главный недостаток рассматриваемой разновидности свайно-ленточного фундамента – это возможное разрушение опор при сильных боковых воздействиях. Если на участке сильно подвижные в горизонтальной плоскости грунты, то придется сильно увеличивать диаметр свай, что скажется на цене строительства. Либо вообще потребуется подбирать иной тип фундамента для сооружаемого дома.

Минусы — боковые нагрузки

Декорирование

Помимо прямого назначения, забор несёт на себе ещё и декоративные функции. Если прямые столбы не удовлетворяют изысканному вкусу хозяина, то заказываются бетонные столбы «кубики», представляющие собой оригинальные конструкции с четырёх сторонним орнаментом. Надёжность, удобство установки обеспечивают арматурные усилительные пруты, посадочные места для цокольной панели и пара сквозных дыр для пластин крепления.

Есть много типов секций заборов и столбов с декором: под дерево, кирпич, узорные орнаменты и др. Помимо этого, бетонные сооружения шпаклюются и красятся. Популярны сегодня сборные бетонные столбы, которые быстро собираются. Это может делать даже один человек.

Заливка опорно-столбчатого фундамента своими руками

Расчет столбчатого фундамента

Существуют онлайн-калькуляторы для расчета фундамента

Грамотно проведенный расчет основания позволит возвести сооружение достаточной прочности, не потратив при этом лишних денег на достижение надежности, которая просто не будет востребована. Изначально нужно учитывать, что опорный блок не предназначен для размещения на нем тяжелых железобетонных плит и толстых кирпичных кладок.

Чертеж будущего сооружения должен содержать в себе следующие данные:

• схема расстановки опор;
• материал изготовления стержней;
• глубина погружения свай;
• применяемая технология.

При проектировании нельзя полагаться на удачу или опыт строительства у соседей. Достижение желаемого результата возможно при условии учета всех сопутствующих факторов и грамотного использования имеющейся информации.

К числу исходных данных для проведения расчета относится:

• структура грунта;
• глубина залегания грунтовых вод;
• несущая способность почвы;
• уровень промерзания земли;
• максимальная и минимальная высота снежного покрова;
• прочность материала;
• вес здания с находящейся в нем мебелью, бытовой техникой и коммуникационными системами.

Информацию о несущей способности почвы можно получить из таблиц документа СНиП 2.02.01-83. Вес здания рассчитывается простыми математическими действиями. Получить данные о несущих конструкциях можно путем умножения их объема на плотность, которая указывается в инструкции к товару.

В дальнейшем нужно поделить массу строения на показатель сопротивления грунта и умножить на 1,5, чтобы иметь запас прочности. Полученный результат будет площадью, которую должны создать основания столбов на грунт. Остается только поделить это число на сечение одного столба и получить количество необходимых изделий.

Столбы, рандбалки, ростверки
