Пошаговая инструкция по возведению столбчатого фундамента своими руками

Сбор нагрузок и расчет по формуле

Полный расчет любого фундамента проводится только специалистами. В частном строительстве достаточно обеспечить оценочные расчеты, позволяющие определить необходимые размеры и количество столбов, а также потребность в материалах.

Разработка проекта фундамента должна опираться на результаты геологических изысканий по определению структуры грунта и его состояния. Перед строительством обязательно бурятся разведочные скважины глубиной на 60-70 см, превышающей предполагаемое заглубление столбов. Определяется строение грунта, уровень подземных вод и наличие плывунов.

Следующий шаг – определение реальных и максимальных нагрузок на фундамент во время эксплуатации сооружения. Учитывается суммарный вес всех элементов – стены, напольное и потолочное перекрытие, крыша и т.д., а также полная эксплуатационная загрузка – мебель, оборудование, люди.

Кроме того, необходимо учитывать и снеговую нагрузку. При скате крыши более 60 градусов она стремится к нулю, но при меньших наклонах может достигать значительных величин. Например, для европейской части РФ нагрузка достигает 100 кг/м². Наконец, нельзя забывать о весе ростверка и самих столбов.

После получения нужных данных можно рассчитать требуемую суммарную площадь опоры (S) по формуле — S = К×P/R, где:

• К — коэффициент запаса прочности, принимаемый равным 1,3-1,4;
• Р — суммарная нагрузка от веса сооружения, кг;
• R — сопротивление грунта, кг/кв.см.

Значение R зависит от типа грунта:

• для песчаника оно составляет 4-6 кг/кв.см (для пылевого песка – 2 кг/см²);
• для суглинка и супеси – в среднем 3,5 кг/кв.см;
• для глинистой почвы – 6 кг/см².

Насыпной грунт с уплотнением имеет R порядка 1,5 кг/кв.см. Эти показатели соответствуют глубине залегания слоев 1,2-1,5 м. У поверхностного грунта сопротивление снижается в среднем в 1,4-1,5 раз.

В качестве примера можно привести такой вариант расчета:

1. Исходные данные: каркасный дом габаритами 5х6 м, высотой стен 2,7 м; грунт – суглинок с сопротивлением 3,5 кг/кв.см, глубина промерзания – 1,3 м.
2. Расчет веса. Щитовые стены имеют общую площадь 72 м², т.е. вес 3600 кг. Перекрытия (напольное и потолочное) – площадь 60 кв.м, вес 6000 кг. Крыша планируется из шифера и имеет площадь порядка 46 м², что соответствует массе в 2300 кг. Снеговую нагрузку не учитываем, т.к. уклон скатов превышает 60 градусов. Эксплуатационную нагрузку принимаем равной 12600 кг. Для расчета веса фундамента принимает примерное количество столбов, установленных с шагом 2 м – 11 штук. Заглубление и возвышение над землей дает общую высоту столба 2 м. Вес одного столба составит 600 кг, а всего фундамента 6600 кг. Окончательно, общая нагрузка составит 31100 кг.
3. Определение суммарной площади опоры по формуле. В результате S составит 11550 см².
4. Уточнение площади одного столба. Если исходить из запланированного количества опор, то она составит 11550:11, т.е. 1050 см².

Расчеты дают минимально допустимые значения. Естественно, что для увеличения прочности можно увеличить количество столбов и их площадь. При желании сделать к дому пристройку, опоры для нее рассчитываются отдельно.

Более подробно: Онлайн расчет размеров, потребности арматуры и бетона

Виды используемых материалов

Строительство

Мелкозаглублённое основание

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

• железобетонными (внутри которых находится арматура) или просто бетонными;
• бутовыми (основной компонент – бутовый камень);
• бутобетонными;
• блочными;
• кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

• монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
• сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

• квадратные или прямоугольные (являются наиболее популярным вариантом);
• круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

Определение параметров фундамента

Фундамент из 4-х свайных опор

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

• для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
• на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
• в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
• районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

• глубины промерзания для данной местности
• минимальной высоты фундамента над землей
• дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
• высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Специальный инструмент для копания скважин

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

Толщина слоя подушки в общем случае зависит от диаметра свай.

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Приготовление бетона для заливки фундамента

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

• цемент – 1
• песок – 3.5
• наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Выравнивание бетона мастерком

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

Отличие столбов от свай

Порой неопытный владелец участка путает свайный и столбчатый фундамент при выборе нужного варианта (смотрите: виды фундаментов для частного дома). Они действительно имеют много общего, но и различаются принципиально. Столбчатые опоры, даже при использовании труб, имеют заглубление не более 2 м, а для их изготовления роются ямы.

Для установки свай не нужны земляные работы. Используются специальные элементы, которые вкручиваются или вбиваются непосредственно в грунт с поверхности земли. Основной принцип их установки – достижение нижним концом прочного, стабильного слоя грунта.

Заглубление может составлять несколько метров. Такая конструкция позволяет возводить свайный фундамент на нестабильных, пучинистых и заболоченных почвах. Главный недостаток – необходимость специальной техники.

Декорирование

Помимо прямого назначения, забор несёт на себе ещё и декоративные функции. Если прямые столбы не удовлетворяют изысканному вкусу хозяина, то заказываются бетонные столбы «кубики», представляющие собой оригинальные конструкции с четырёх сторонним орнаментом. Надёжность, удобство установки обеспечивают арматурные усилительные пруты, посадочные места для цокольной панели и пара сквозных дыр для пластин крепления.

Есть много типов секций заборов и столбов с декором: под дерево, кирпич, узорные орнаменты и др. Помимо этого, бетонные сооружения шпаклюются и красятся. Популярны сегодня сборные бетонные столбы, которые быстро собираются. Это может делать даже один человек.

Уникальный фундамент из «стержней»

Преимущества и недостатки фундамента на столбах

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Фундамент столбчатого типа с ростверком

Столбчатый фундамент

Расходная часть материала и затрат труда на возведение столбчатого фундамента в два раза экономичнее ленточного мелкого заложения, особенно если за основу брать блоки 20х20х40. Основным условием возведения такого вида является отсутствие сильных перепадов высоты.

Основные принципы технологии:

1. По периметру строения роется необходимое количество скважин прямоугольной формы.
2. В обязательном порядке дно скважины покрывается тщательно утрамбованной подушкой, которую изготавливают из гравия, смешанного с крупным песком.
3. Устанавливается ряд блоков, скрепленный бетонным раствором.
4. Второй ряд укладывается в обратном направлении. Продолжают такую укладку до требуемой высоты.
5. Верх столбов выравнивается, после чего покрывается гидроизоляционным материалом.

Столбчатый фундамент – выгодный вариант для строений на глубоко промерзающих почвах. Но у такого вида имеются и недостатки:

• отсутствие подпольного пространства;
• требуется отделка нижней части фасада строения;
• возводится только на идеальной поверхности, где исключается движение грунта. Если предполагаются дополнительные укрепления, то затратная часть увеличивается, что лишает фундамент такого вида преимущества, как низкая стоимость;
• не применяется для возведения крупных основательных строений.

Тумба столбчатого фундамента

Исходя из вышеуказанных достоинств и учитывая недостатки, стоит обратить внимание, что столбчатый фундамент нередко является единственно оптимальным и выгодным решением для срочного возведения строений. Но чтобы здание имело длительный срок службы, необходимо соблюдать все условия и нормы. Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий

К их достоинствам относятся:

Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий. К их достоинствам относятся:

1. Качество материала, что позволяет увеличить срок эксплуатации строения.
2. Невысокая стоимость и правильные формы сокращают затратную часть на дополнительное количество раствора на выравнивание.
3. Благодаря легкости материала и его прочности, сокращаются временные рамки строительства, и затраты на применение тяжелой техники.
4. Немаловажный фактор материала – его экологичность.

Устройство фундамента: пошаговая инструкция

Схема устройства столбчатого фундамента из кирпичной кладки по деревянной балке.

Прежде всего выполняются земляные работы. Прямоугольные ямы для столбчатого фундамента роются экскаватором или вручную. Их необходимо расположить строго по осям. Ямы глубиной менее 1 м можно делать с вертикальными стенами. В данном случае не нужно устанавливать крепления. Если же глубина ямы превышает 1 м, то создаются крепления из досок (горбылей) или с откосами. Яма должна быть на 20 или 30 см глубже, чем заложение столбчатого фундамента, и шире него на 20 или 40 см в каждую сторону. Такой запас нужен для установки опалубки и распорок.

Ширина столбчатого фундамента должна быть не меньше ширины возводящихся стен. На дно укладывается подушка из гравия примерно на 10-20 см шире фундамента с каждой стороны. Гравийная подушка обильно смачивается водой и утрамбовывается. Сверху укладывается полиэтилен или рубероид.

Опалубка для столбчатого фундамента изготавливается из досок, оструганных с одной стороны. Доски устанавливаются к бетону именно своей струганной частью. Можно использовать древесину любой породы с влажностью не более 25%. Ширина досок – 120-150 мм, толщина – 25-40 мм. Широкие доски не подходят для создания опалубки, т.к. при их монтаже появляются щели. Можно применять для этого древесно-стружечные плиты, металлические конструкции, клееную водоупорную фанеру. Но наиболее предпочтительной является именно деревянная опалубка, т.к. она имеет наименьшую силу сцепления с бетоном.

Установка опоры столбчатого фундамента.

Если стены котлована сухие и не осыпаются, бетон можно заливать и без опалубки. В данном случае по периметру необходимо проложить полиэтилен.

Для опалубки столбчатого основания можно использовать железные, асбестовые и керамические трубы. Внутренний диаметр таких труб должен быть не меньше 100 мм. Точное значение зависит от конструкции здания. Бетон заливается в трубы и они остаются в земле вместе с основанием.

При устройстве деревянной опалубки помните о том, что доски должны быть сырыми. Если доски сухие, их необходимо обильно смочить. В противном случае сухая древесина будет впитывать воду, что негативно отразится на прочности готового бетона.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

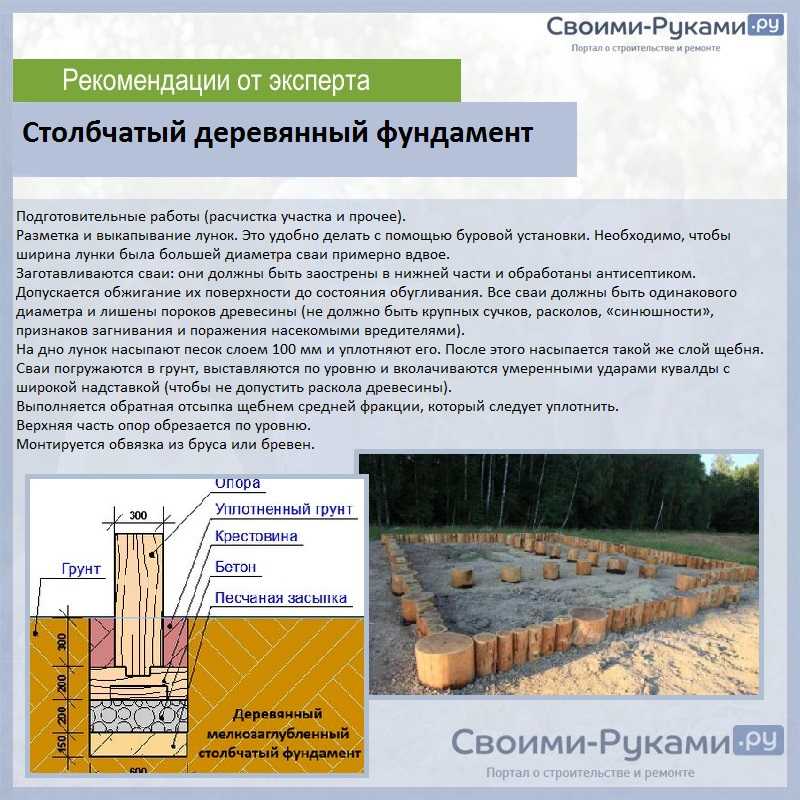

Различие столбов в зависимости от глубины заложения

При строительстве на пучинистых почвах экономичнее и целесообразнее сделать незаглубленные и малозаглубленные фундаменты. К малозаглубленному типу относят те столбы, которые находятся в почве на глубине, равной половине расчетного показателя промерзания грунта. Например, если земля в выбранной местности промерзает на 1,4 м, то достаточно заглубить столбы на 0,7 м.

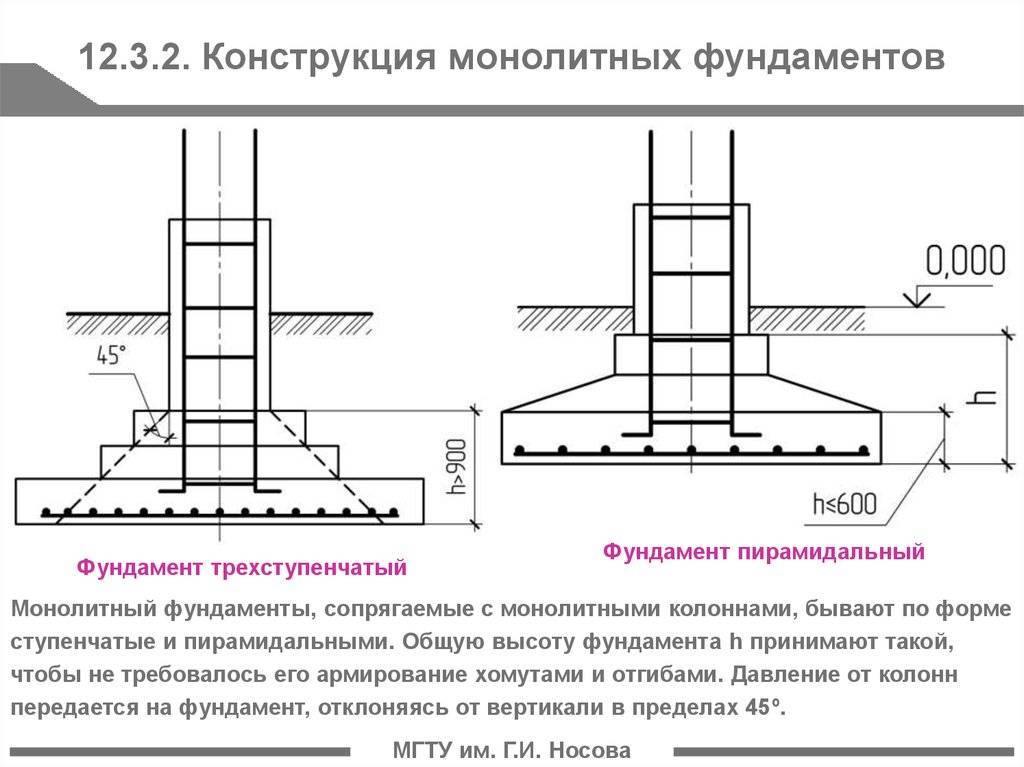

К незаглубленному типу относят основания, которые вкапывают всего на 0,4– 0,5 м или на размер трети промерзания. Если расчетное промерзание грунта составляет существенную величину, то устраивают столбчатые анкерные фундаменты из железобетона. Они делаются маленького бокового сечения, поэтому влияние морозного вспучивания несущественно. Для наиболее равномерного распределения нагрузки при выполнении фундаментов из камня, мелкоразмерных блоков, кирпича, верх столба делают немного уже основания.

Чтобы уменьшить влияние вспучивание на боковые поверхности столба, их покрывают материалами, которые могут уменьшить силы трения, например, синтетическим солидолом, пластическими смазками, мастиками на основе битума, полимерными пленками, эпоксидными смолами. Следующим мероприятием служит утепление окружающего слоя вокруг столба.

Ростверк столбчатого фундамента

В зависимости от выбранной технологии различают монолитный, сборный или сборно-монолитный ростверк.

При устройстве монолитного ростверка можно быть уверенным в жесткости и долговечности возводимого фундамента. До начала заливки бетонной смеси необходимо установить арматурный каркас и соединить с ней все перемычки опор столбчатого фундамента при помощи проволочной скрутки или сварки.

Далее по всему периметру фундамента монтируется опалубка и заливается бетонная смесь. После заливки бетонный ростверк изолируют, дабы избежать атмосферных воздействий, и оставляют набирать прочность на срок до 28 дней. После этого приступают к установке плит перекрытий и собственно возведению дома, отлично подходит этот фундамент для каркасного дома, при этом этот фундамент легко производится своими руками.

Достоинства ФБС

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

Залитого в асбестоцементную трубу железобетона;

ФБС (изготовленных на заводе ж/б блоков для фундаментов);

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента. Используют нивелир или гидроуровень

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм. Каждый слой проливают водой и трамбуют

Можно смешать песок и мелкий щебень в пропорции 40/60

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

• равномерно распределить нагрузку на столбчатые опоры;
• связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

• для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
• стальные балки. Обычно используют двутавр и швеллер;
• монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Расположение элементов опорно-столбчатого фундамента

Этап 3: закладка фундамента

Кирпичные дома, особенно возведенные из полнотелых керамических блоков, имеют весьма солидный вес. Общая масса здания может составлять несколько десятков тонн. А с облицовкой эта цифра возрастет почти на треть.

Ленточные фундаменты для дома.

Ленточным он назван потому, что он идет непрерывной лентой под всеми стенами и простенками будущего дома.

Его размеры выбирают с учетом того, какие именно материалы будут использованы при работах. К примеру, пустотелые блоки намного легче традиционных керамических кирпичей. К тому же сейчас они выпускаются нестандартного размера, что позволяет ускорить процесс возведения стен. Поэтому основание для стен, сложенных из такого материала, может быть не слишком большим.

Размеры фундамента зависят и от этажности дома. Для двухэтажного будет нужно массивное основание, армированное арматурой и стальной сеткой. На его возведение потребуется цемент маркой не ниже М400, а также речной песок средней фракции и мелкий щебень.

При заливке основания следует оставлять технологические отверстия для воздуховодов и трубопроводов, чтобы потом не пришлось пробивать их в уже готовых бетонных стенах.

Дав бетону выстояться, на что требуется 2-3 недели (в зависимости от климата, погоды и времени года), приступают к возведению несущих плоскостей.

Отличие столбов от свай

Порой неопытный владелец участка путает свайный и столбчатый фундамент при выборе нужного варианта (смотрите: виды фундаментов для частного дома). Они действительно имеют много общего, но и различаются принципиально. Столбчатые опоры, даже при использовании труб, имеют заглубление не более 2 м, а для их изготовления роются ямы.

Для установки свай не нужны земляные работы. Используются специальные элементы, которые вкручиваются или вбиваются непосредственно в грунт с поверхности земли. Основной принцип их установки – достижение нижним концом прочного, стабильного слоя грунта.

Заглубление может составлять несколько метров. Такая конструкция позволяет возводить свайный фундамент на нестабильных, пучинистых и заболоченных почвах. Главный недостаток – необходимость специальной техники.

Этапы и технология

Когда возводят?

Незаглублённый столбчатый фундамент (НСФ) – это сетка из точечных опор, которые не погружены вглубь земли, а передают нагрузку от сооружения непосредственно на поверхность земельного участка.

На таких столбах чаще всего строят:

• бревенчатые,
• щитовые,
• каркасные дома,
• бани,
• хозблоки,
• пристройки,
• летние кухни и т.п.

НСФ возводят не только исходя из малого веса сооружения, но и при наличии прочного грунтового основания.

Фундаменты такого типа целесообразно возводить на скалистых, крупнообломочных грунтах в районах с низкой сейсмологической опасностью и отсутствием подвижек почвы. Возможна установка НСФ на пучинистых основаниях. Об этом будет рассказано ниже в отдельной главе.
