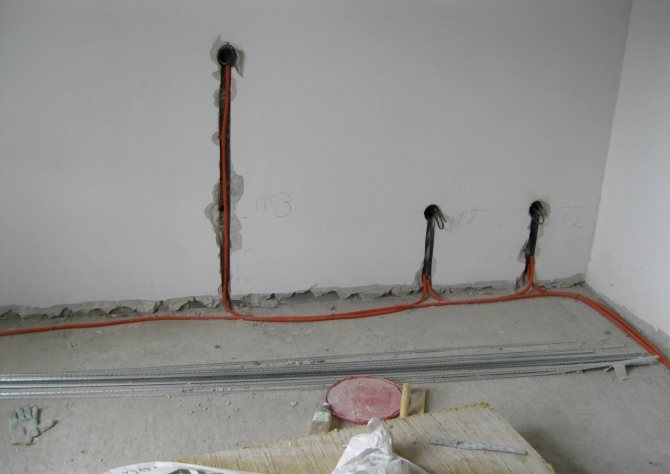

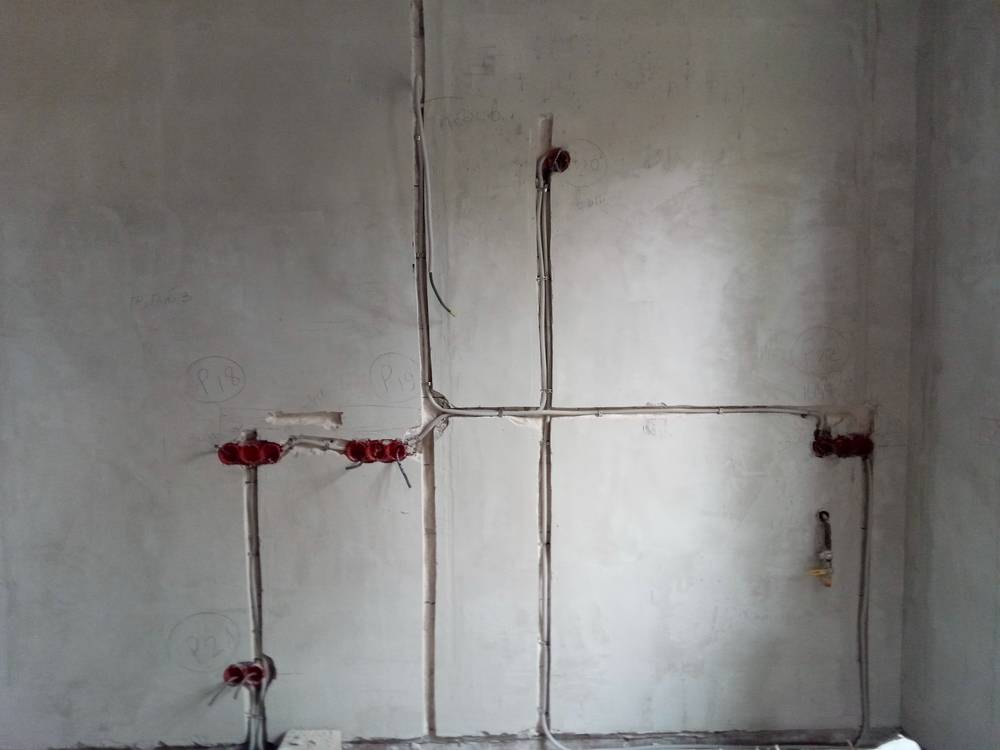

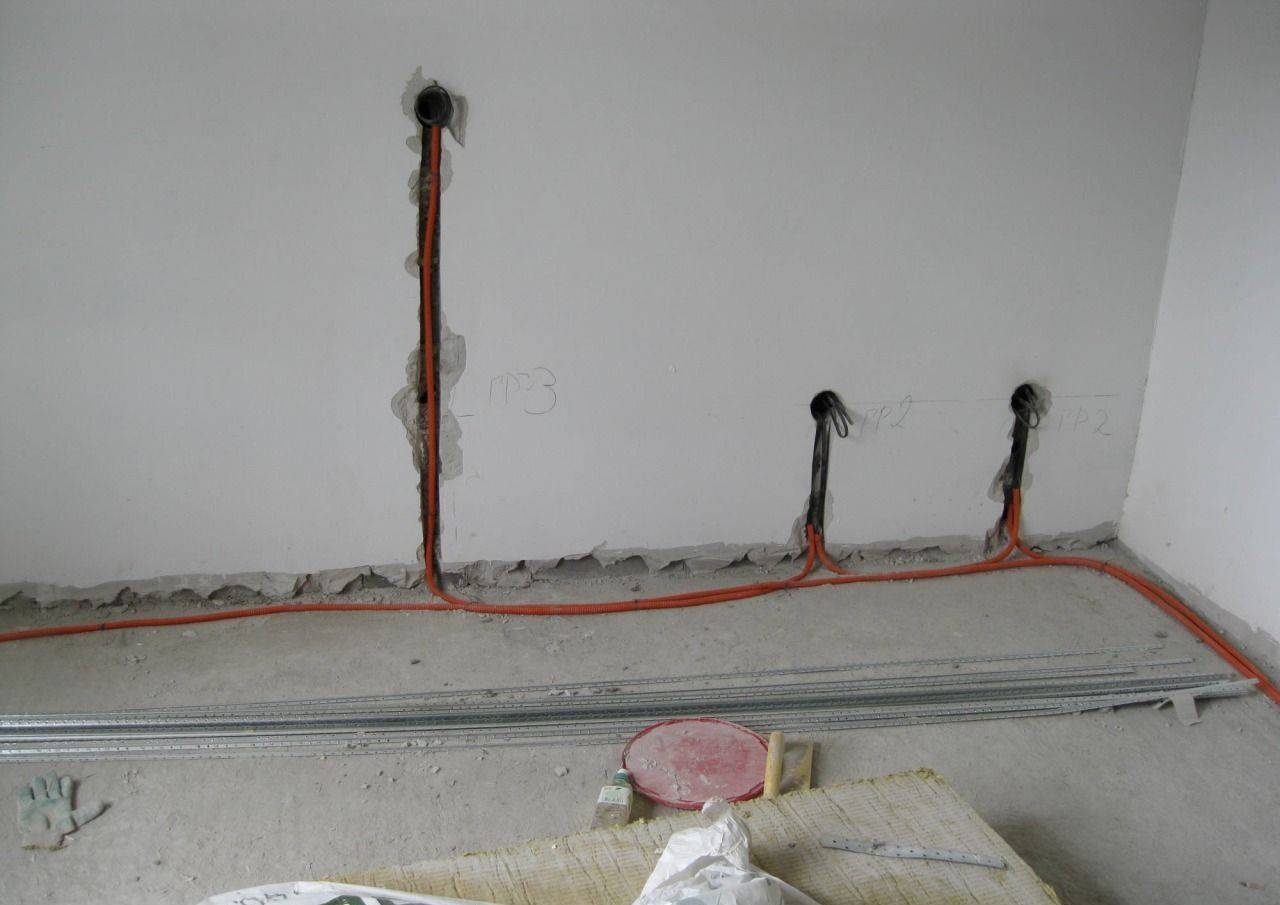

Монтаж проводов в штробы

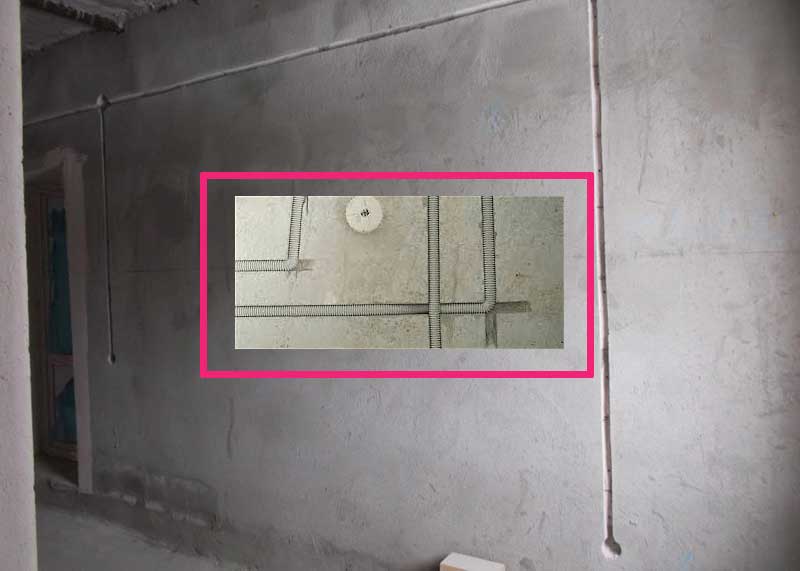

Есть два основных способа укладывания проводов штробы. Первый состоит в укладывании кабель-каналов.
То есть сначала в штробу укладываются специальные трубы для проводов, а уже потом в них (в трубки) укладываются сами провода. Способ достаточно сложный и трудоемкий.
Видео:
Чтобы затянуть провода в такую трубку, необходимо использовать специальную проволоку. Можно, конечно, укладывать провода в штробу и без трубы. Это второй способ.
Тогда канавки потом (после укладки проводов) закрепляют и замазывают гипсом или шпаклевкой. Розетку рекомендуется устанавливать в специальный бокс.
Нормы и ограничения при штроблении стен под проводку
Прежде чем приступать с инструментом к стене, нужно как следует подготовиться к процессу. Изначально необходимо план разводки рассчитать на листке бумаги. Наметить места будущих розеток, выключателей и точек освещения по всему дому. Их не должно быть слишком много. Каждый элемент должен быть отстоян жизненной необходимостью. Также нужно учесть материалы стен и определиться с лучшим способом штробления данного материала.
Нормативные документы по распределению проводов собраны в СНиП 3.05.06-85. Лучше всего их изучить детально один раз, чтобы потом все не переделывать заново. Вот основные пункты, на которые следует ориентироваться при выполнении работ:
- Штроба (углубление) должна проводиться строго горизонтально или вертикально. Косые линии присутствовать не должны. Единственное исключение, когда проводку нужно развести на стенах с уклоном, к примеру, мансарде. Тогда магистраль может проходить параллельно наклону стены.
- Между двумя электрическими точками поворачивать канавку можно лишь один раз. Каждый поворот – это перегиб кабеля, который в этих местах будет сильнее нагреваться. Такие условия могут привести к опасным ситуациям.
- Штробы имеют ограничения по размерам. Максимально допустимая ширина канавки 30 мм, а глубина – 26 мм. Общая длина трассы от распределительной коробки к конкретной точке не должна превышать 3 метров.
- Обязательно нужно соблюдать отступы: от батареи и газовых труб – минимум 40 см, от двери – 10 см, а от потолка и пола не менее 5 см, хотя желательно, все-таки придерживаться 10 см.
- Делать штробление на внутренних несущих стенах запрещено. Толщина внешних стен от неглубокой канавки не пострадает, а вот на несущие перегородки нужно взять разрешение муниципального органа. Особенно это касается панельных домов. Штробление стен под проводку на первых этажах должно производиться с особой аккуратностью – нижние стены держат не только крышу, но и все здание.
- Касаться при штроблении железобетонной конструкции нельзя. Это может повлечь за собою нарушение целостности конструкции и, как следствие, потери ее надежности. При острой необходимости, канавки в железобетоне должны быть неглубокими, а арматурная сетка не задета.
- При проделывании канавок в потолке – необходимо рассчитать самый короткий путь к точке освещения.

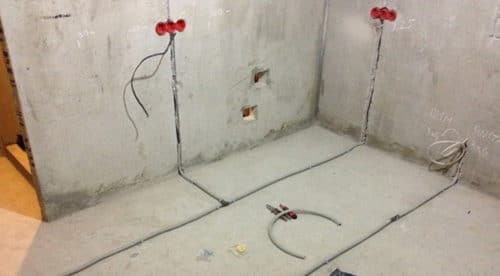

- В напольной плите перекрытия делать штробы запрещено. Если надо провести проводку по полу, то лучшим решением будет сделать ее в бетонной стяжке. Ее нужно залить с расчетом на канавки для проводов.
- Кирпичные стены легче поддаются штроблению, нежели бетонные. Это нужно учитывать при выборе инструмента и наличии соответствующих навыков.
- При штроблении необходимо защищать дыхательные пути от пыли маской или респиратором.
Как избавиться от пыли при штроблении
Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы можно собрать простым бытовым пылесосом.
Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.
Снизить запыленность помещения помогут следующие мероприятия:
- пол закрывают пленкой,
- над входом закрепляют промышленную штору или ткань,
- перед дверью кладут влажный половик.
После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.
Провести электрические провода можно и без штробления стен. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:
- гофрорукава,
- кабель-каналы,
- коробы.
Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.
Мелкие частицы бетона и силикатного кирпича не должны попадать на слизистые или в дыхательные пути. Поэтому при проведении работ необходимо пользоваться защитой в виде очков и респиратора. Если в помещении есть мебель, её тоже лучше закрыть пленкой или тканью.
Нормы и ограничения при штроблении стен под проводку
Перед тем как проштробить, необходимо изучить правила и нормы. Штробление несущих стен запрещено. Выполнять штробы под жилы разрешается только в стенах, не являющихся несущими.
В несущих бетонных стенах панельных монолитных домов проходит вертикальная арматура, воспринимающая основную нагрузку.
Она располагается на расстоянии 20-30 см от поверхности стены и является защитным слоем бетона. Если глубина штробы под кабель электропроводки в горизонтальном направлении составляет более 30 мм, то есть опасность перерезать вертикальную арматуру. Этим нарушится несущая способность стены.
Штробление под проводку в квартире разрешается только в не несущих стенах из кирпича или пеноблоков. Все коммуникации лучше проводить в пристенных коробах, слое штукатурки или стяжки.
Штробление стен под проводку
Во время проведения ремонта или в процессе строительства нового здания приходится прокладывать коммуникации или менять их месторасположение. Электрическую проводку можно пустить по стенам снаружи, но такой способ используется очень редко. Незамаскированные провода портят общий вид интерьера, а кроме того, их очень легко зацепить или передавить. Стоит ли говорить, что повреждённая проводка не просто непригодна к работе, но и создаёт риск возникновения пожара.
Именно поэтому коммуникации часто стараются спрятать в толще стен, где они не будут мешать и останутся в целости. Для маскировки проводки стену приходится штробить. И хоть процесс этот не такой уж быстрый и лёгкий, работу можно проделать своими руками.
Нюансы перед началом работ
Штробы в стене желательно прокладывать только в вертикальном или горизонтальном положении
Приступая к штроблению стен под электропроводку, нужно учитывать некоторые правила и рекомендации:
- Штробу в стене прокладывают только в горизонтальном либо вертикальном направлении, не делая косых борозд.
- Желательно, чтобы штроба, проложенная между двумя точками, имела не более 1 поворота. Большое количество перегибов увеличивает риск нагревания электрического кабеля, а это может привести к его порче и возникновению возгорания в стене.
- Размеры борозд имеют допустимые пределы. Их ширина не может превышать 30 мм, глубина должна быть не больше 25 мм, а максимальная длина составляет 3 м.
- Прокладывая штробы, нужно отступать как минимум по 40 см от отопительных батарей и газовых труб. Борозду желательно прокладывать на 10-сантиметровом удалении от потолка, пола и дверных проёмов.
- В панельных постройках прокладывать проводку в железобетонных перегородках нельзя – это чревато снижением прочности конструкции и появлением трещин. Если другого выхода нет и приходится штробить железобетон, глубина канавок должна быть минимальной, а арматурная сетка должна сохранить целостность.
Рассмотрим ещё некоторые тонкости выполнения процесса:
- При штроблении межкомнатных перегородок борозду желательно проводить на максимальном приближении к уровню пола или потолка – это поможет снизить нагрузку на стену.
- Для проделывания углублений в бетонных или кирпичных конструкциях лучше не использовать болгарку с малой мощностью. Такой инструмент не позволит достичь желаемого результата, зато может быстро прийти в негодность.
- Перед началом штробления обязательно нужно проверить, остались ли в стенах ранее проложенные электропровода. Если вы не планируете менять проводку полностью, старые провода нельзя задевать рабочим инструментом.
- Прокладывая штробу под потолком, не используйте стремянку. Работать с тяжёлым инструментом на столь неустойчивой конструкции неудобно и опасно.
- Не приступайте к штроблению, предварительно не проверив исправности инструмента и всех его деталей.
Конкретные особенности штробления
Далее мы рассмотрим детально штробление стен из разных материалов.
Чем делать штробы в древесине
Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:
- Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
- Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.
Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.
Чем проделать канавки под проводку в газобетоне
В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.
Штробление стен из кирпича
Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.
Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.
Штробление гипсокартона
Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.
Штроба в кафельном полу
Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.
Нюансы с несущими стенами
Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.
Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.
Штробление стен под кондиционер
Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.
Подготовительные мероприятия и разметка рабочей поверхности
Перед началом резки борозд необходимо:
- Разработать схему прокладки проводки в помещении и убедиться в отсутствии кабелей в стенах. Следует учитывать, что в многоквартирных домах внутри перегородок могут находиться кабели от соседнего жилого помещения, поэтому отключение квартиры от лестничного распределительного щитка не гарантирует защиты от поражения током.
- Определить мощность потребителей и выбрать провода с необходимым сечением.
- Нанести на поверхность осевые линии борозд, идущие от распределительной коробки к потребителям.
- Убрать из помещения мебель или тщательно закрыть предметы интерьера (в т. ч. двери) полиэтиленовой пленкой, закрепив полотнища скотчем.
Подготовительные работы
Перед тем как проштробить стену под укладку электрических проводов, нужно провести ряд подготовительных мероприятий.
https://youtube.com/watch?v=_-cY0C6l0E4
Они заключаются в следующем:
- Если работа проводится в жилой комнате, то из нее нужно вынести как можно больше вещей. Остальные накрываются специальной строительной пленкой для защиты от пыли.
- Проверяется работоспособность и укомплектованность инструмента. Следует иметь достаточный запас расходного материала. Это касается насадок для перфоратора и дисков для болгарки.
- Перенос схемы электропроводки с бумаги на стены. Это нужно сделать очень точно, чтобы избежать последующих проблем. Разметку нужно делать водостойким маркером, который не сотрется при работе.
- Поскольку работа будет проводиться на различной высоте, нужно запастись удлинителем с достаточным запасом провода, чтобы исключить его натяжение при работе.
Основные нюансы работы при шторблении:
- перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
- перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
- штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
- вертикальная штроба режется сверху-вниз;
- расстояние горизонтальной штробы от потолка – не более 40см;
- расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
- максимальная глубина штробы – 2,5см;
- если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
- старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.
Требования и нормы для штробления стен
Перед выполнением работ разберитесь с нормами, которые предъявляются к электропроводке в целом и штроблению стен в частности. Первым шагом должно быть составление чертежа с соблюдением требований свода правил СП 76.13330.2016 «Электротехнические устройства» Актуализированная редакция СНиП 3.05.06-85 (утв. приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 16 декабря 2016 г. N 955/пр).
Требования и нормы для штробления стен

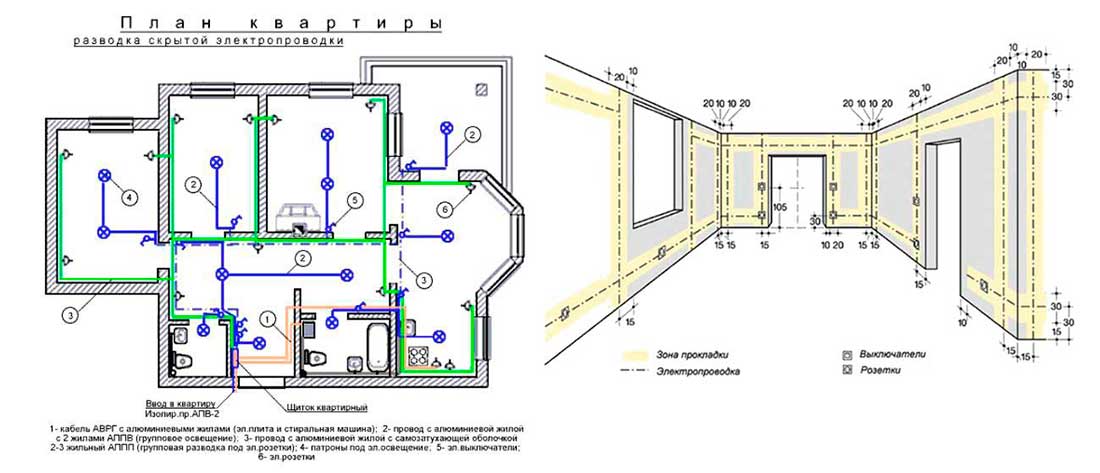

В нем указываются все установленные точки (розетки, выключатели, коробки) и пути прохождения проводов.
Наличие схемы обязательно, ведь с ее помощью проще делать ремонт в будущем и находить место для сверления саморезов или вбивания гвоздей.

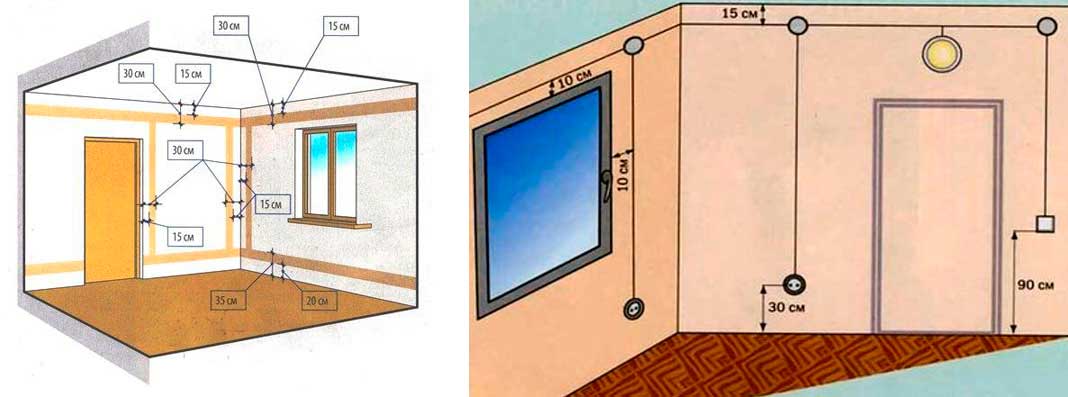

Штробить стены под проводку необходимо с учетом следующих моментов:
- Глубина стробы до 20-30 мм, ширина — до 30 мм.
- Наибольшее расстояние углубления между распредкоробкой и электрической точкой — до трех метров.
- Пути изготовления штроб — вертикально и горизонтально. Во втором случае параллельное расположение проверяется с помощью уровня. «Срезать» путь к розетке путем прокладки провода «напрямую» запрещено. Это касается и волнообразной укладки. Исключение — мансардный этаж со скошенной крышей, где проводка укладывается параллельно потолку.
- Расстояние между вертикальной штробой и окном / дверью — не меньше 100 мм.
- Между плитами перекрытия до штробы, сделанной по горизонтали, должно быть от 150 мм и более.
- Отступ от газовых или тепловых трасс до места прохождения провода — от 400 мм и выше.
Учтите, что штробление в углах, плитах перекрытия и несущих конструкциях запрещено, ведь это ведет к снижению прочности здания и может привести к его повреждению.
При планировании схемы старайтесь, чтобы количество изгибов проводов на пути к электрическим точкам было минимальным. Оптимальный вариант, чтобы от коробки до розетки / выключателя был только один прямой угол.
Правильное составление чертежа и последующее штробление с выполнением указанных выше правил, позволяет избежать многих трудностей в процессе эксплуатации.
Что такое наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

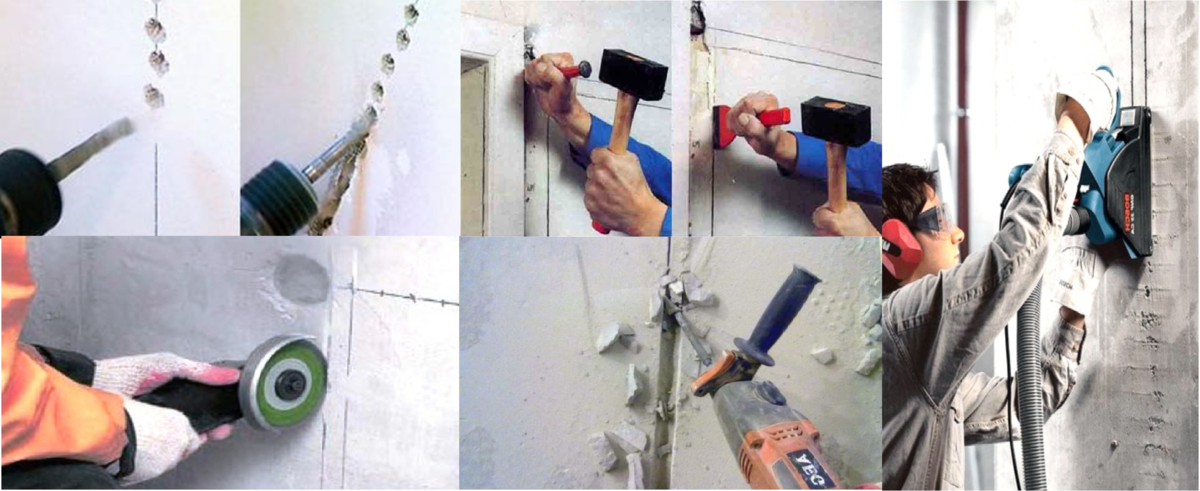

Каким инструментом лучше штробить стены?
Сделать штробу можно при помощи следующих инструментов:
- Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
- Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.
- Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
- Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.
Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

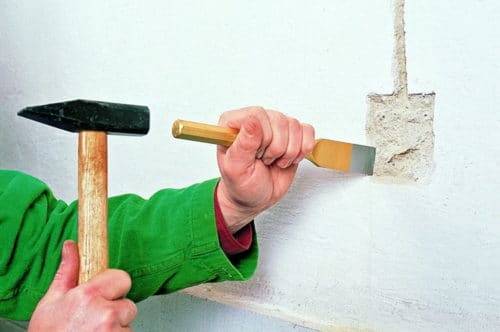

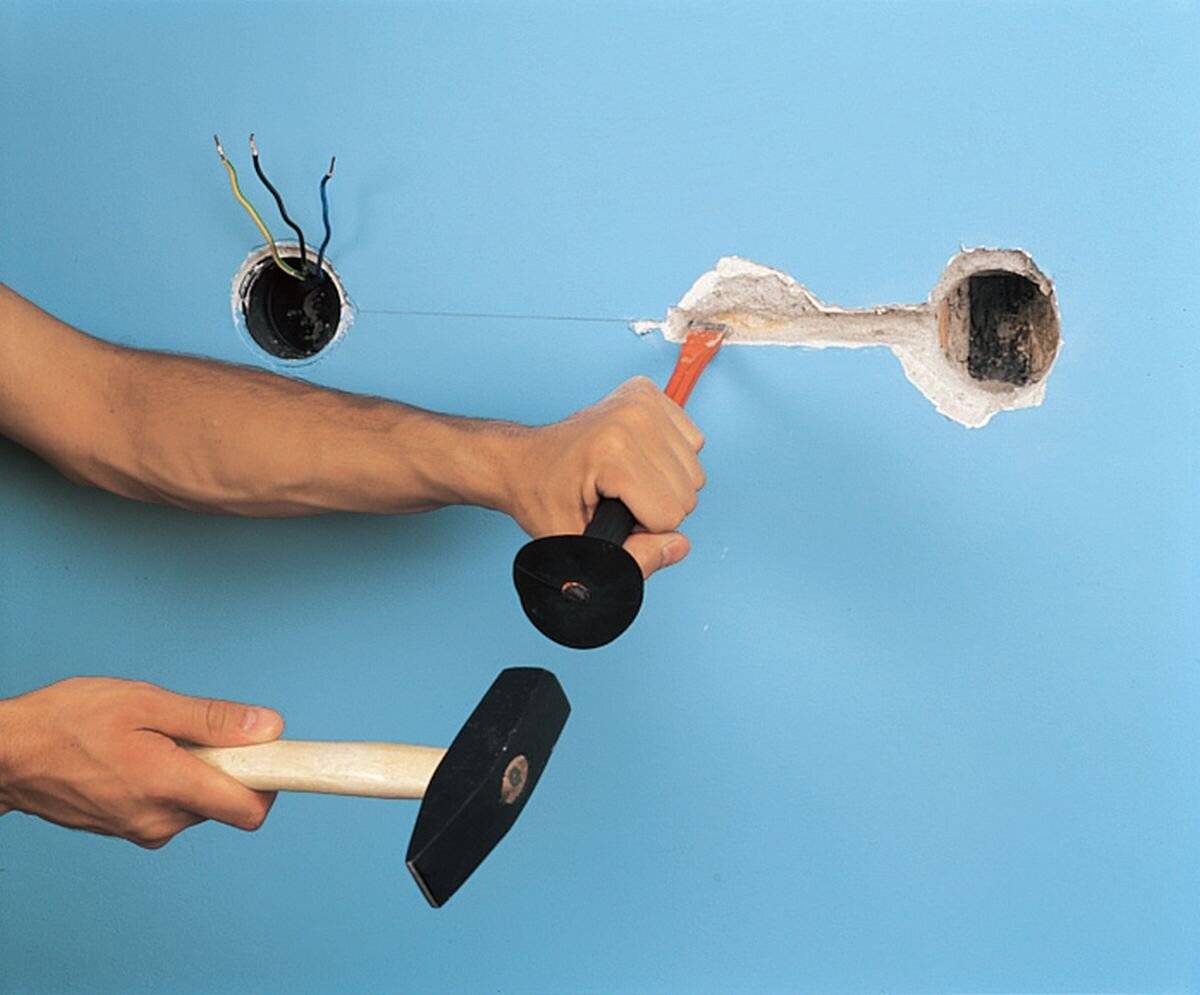

Штробление стен молотком и зубилом
Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:
- Зубилом углубить верхний и нижний край разметки.
- Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
- Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.
Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

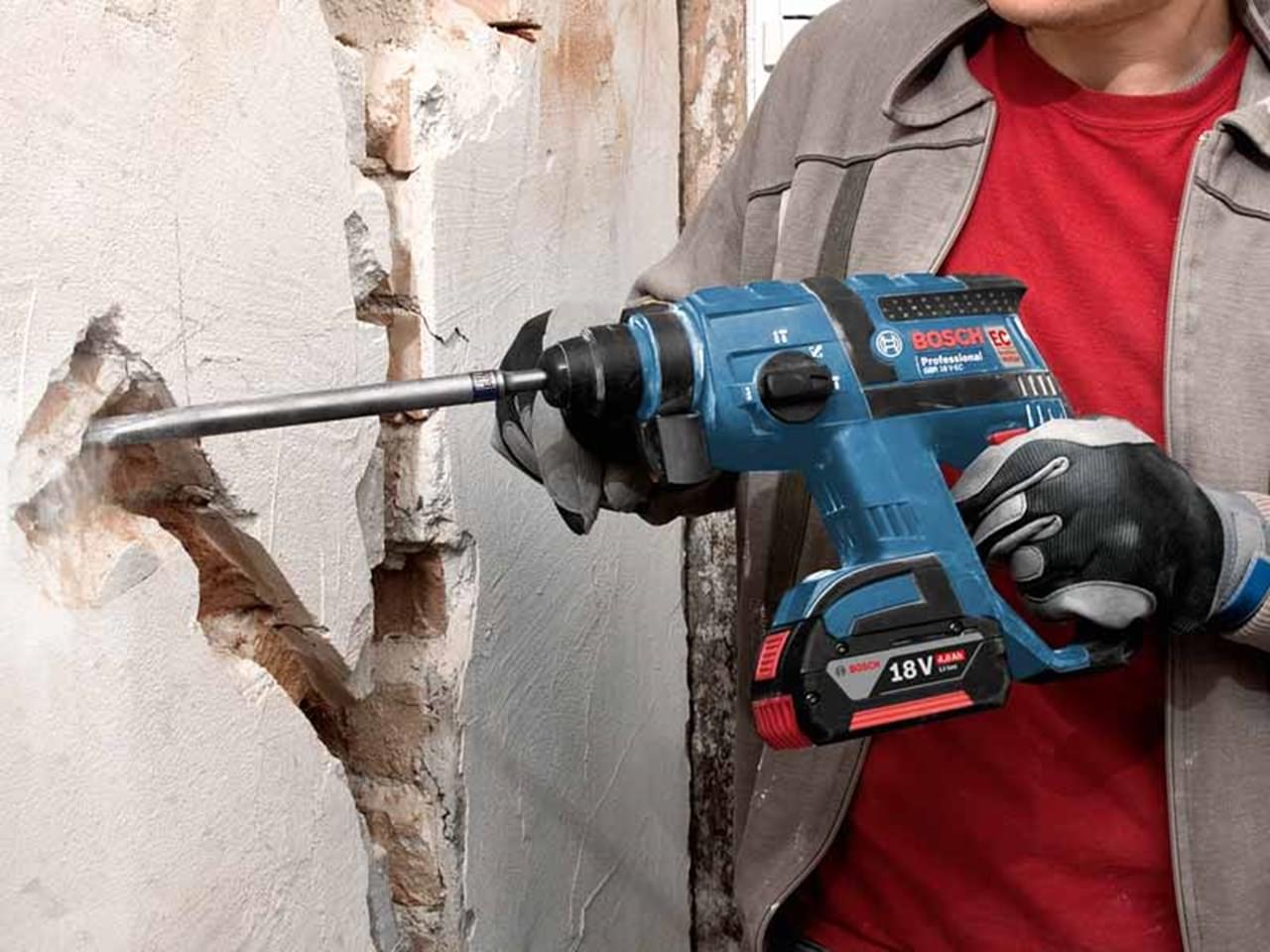

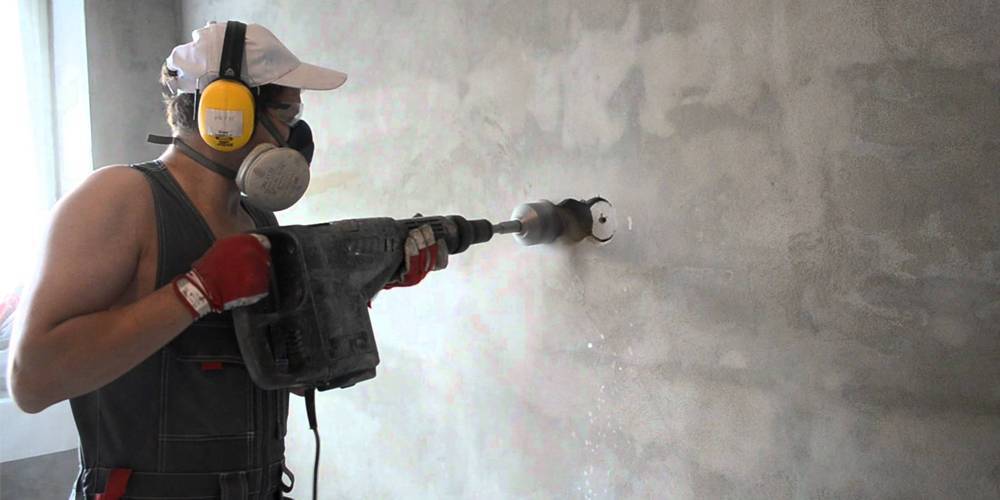

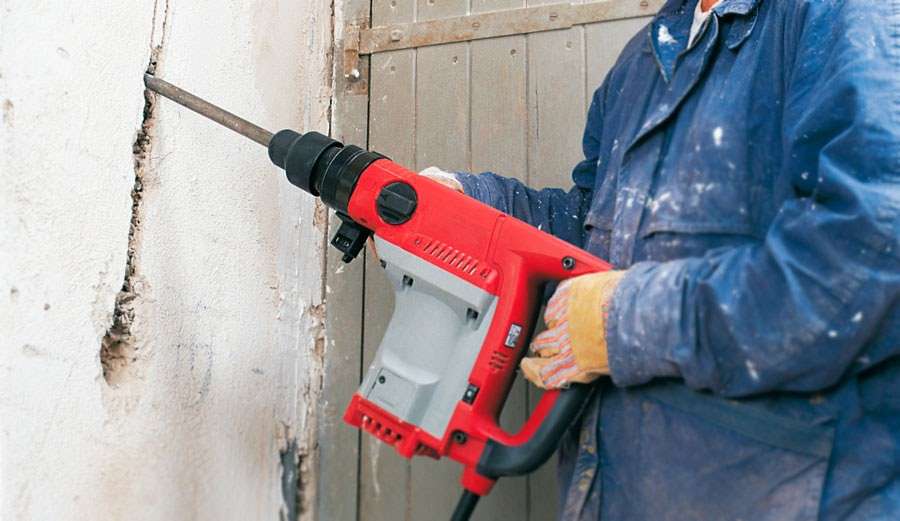

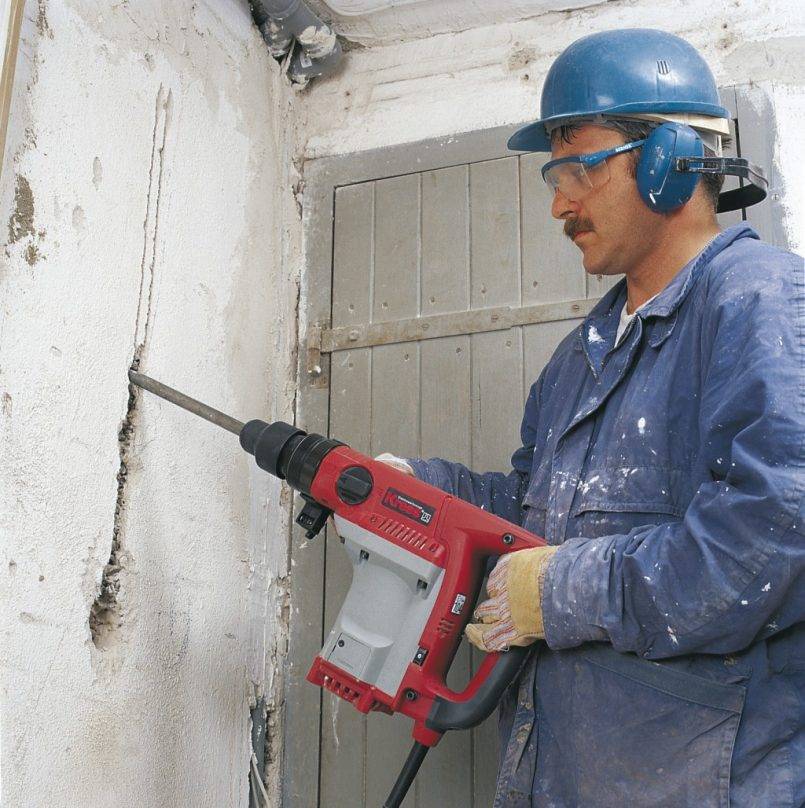

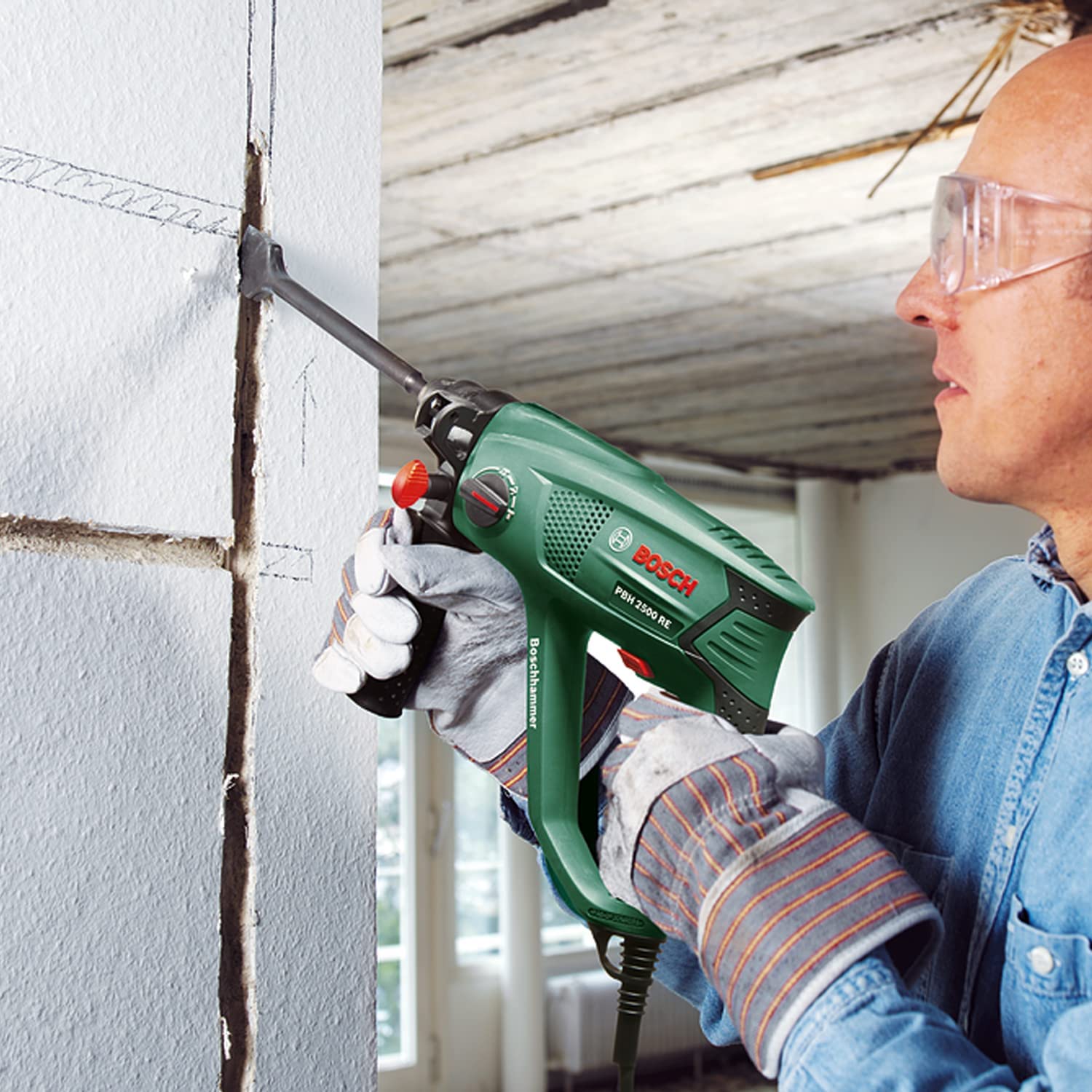

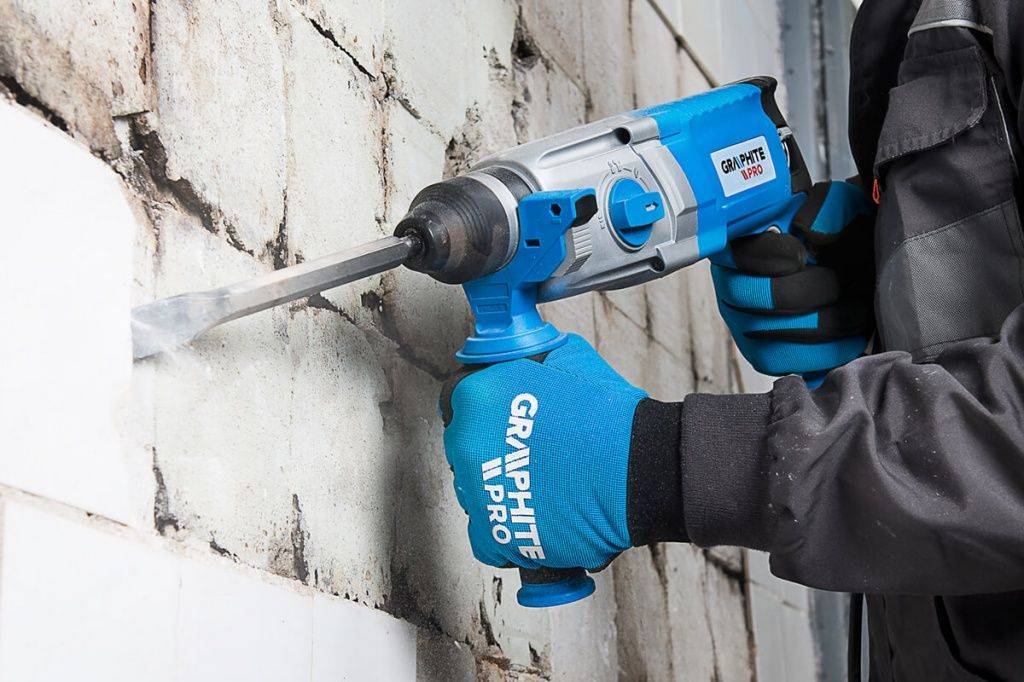

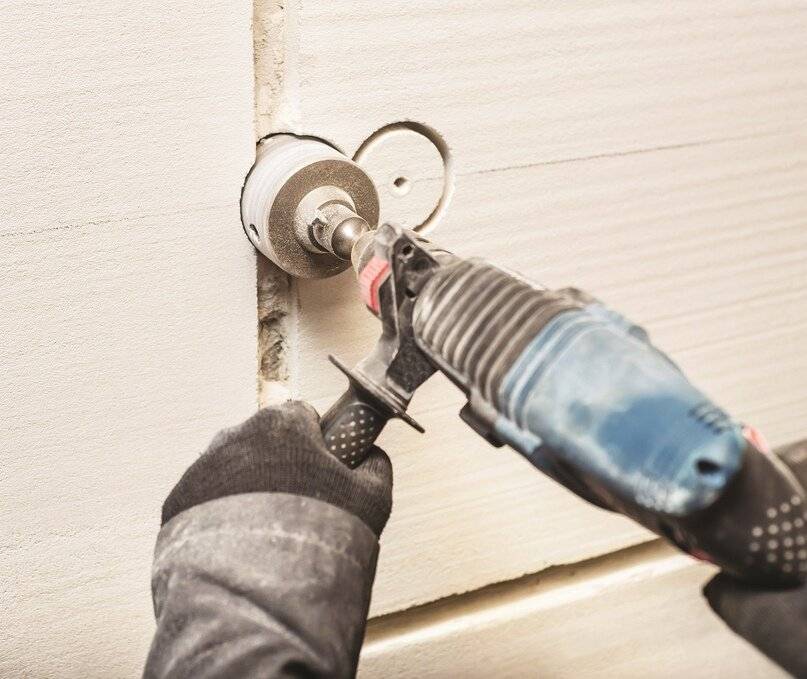

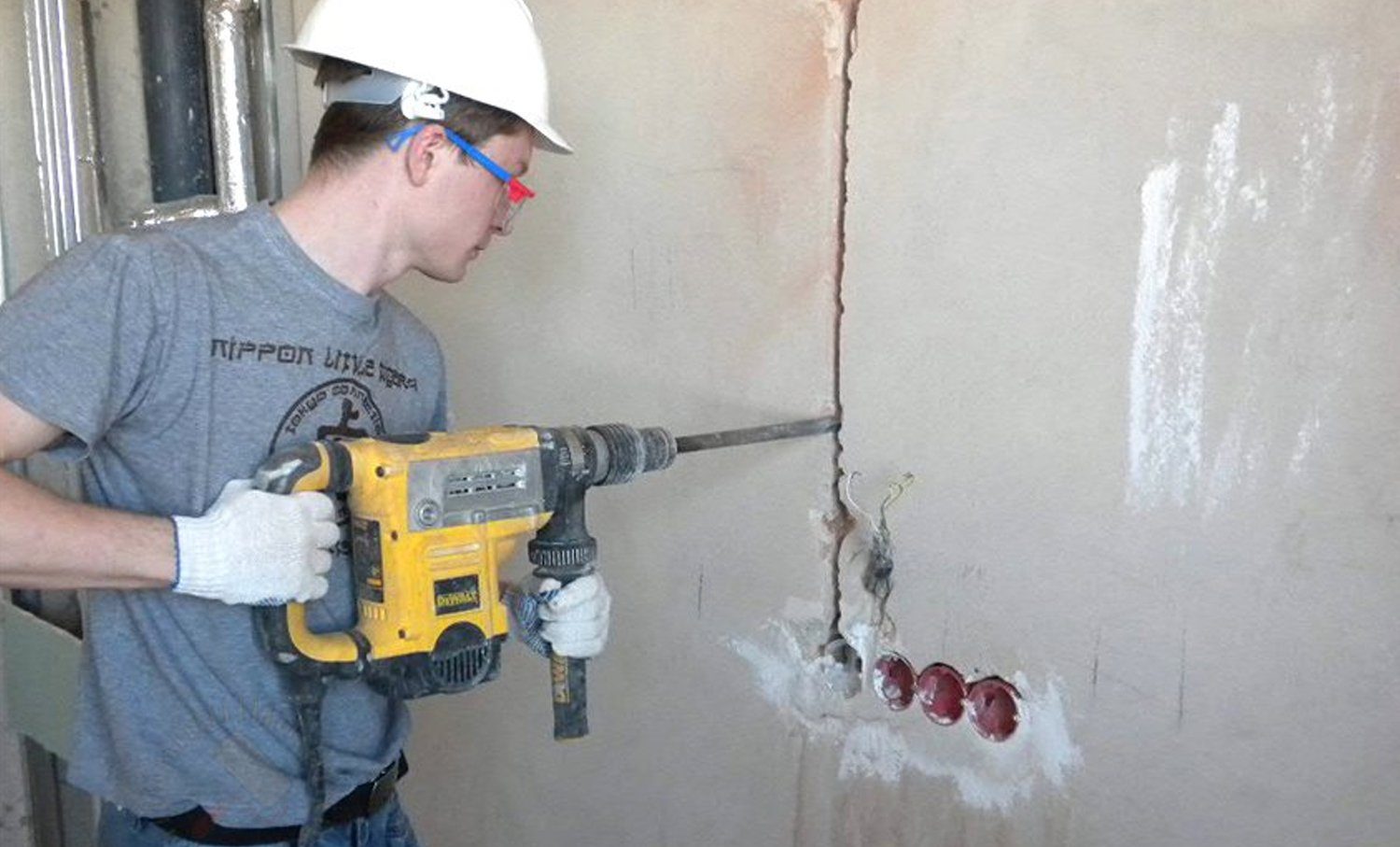

Как сделать штробу с помощью перфоратора?

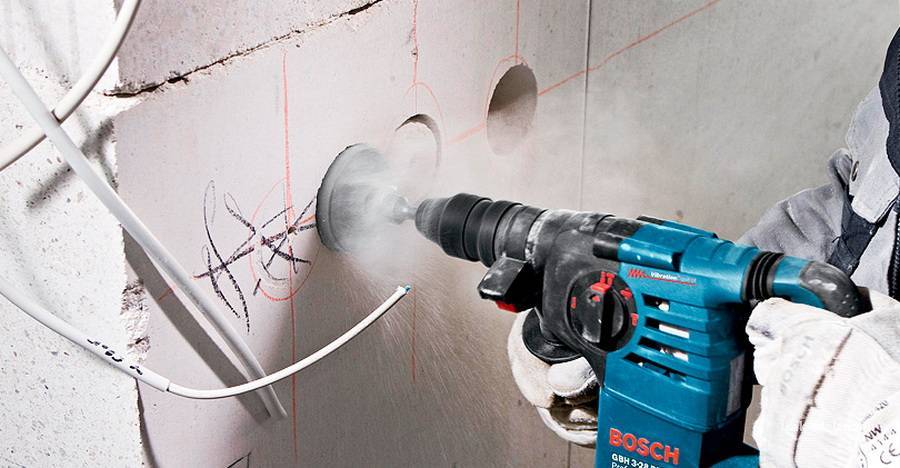

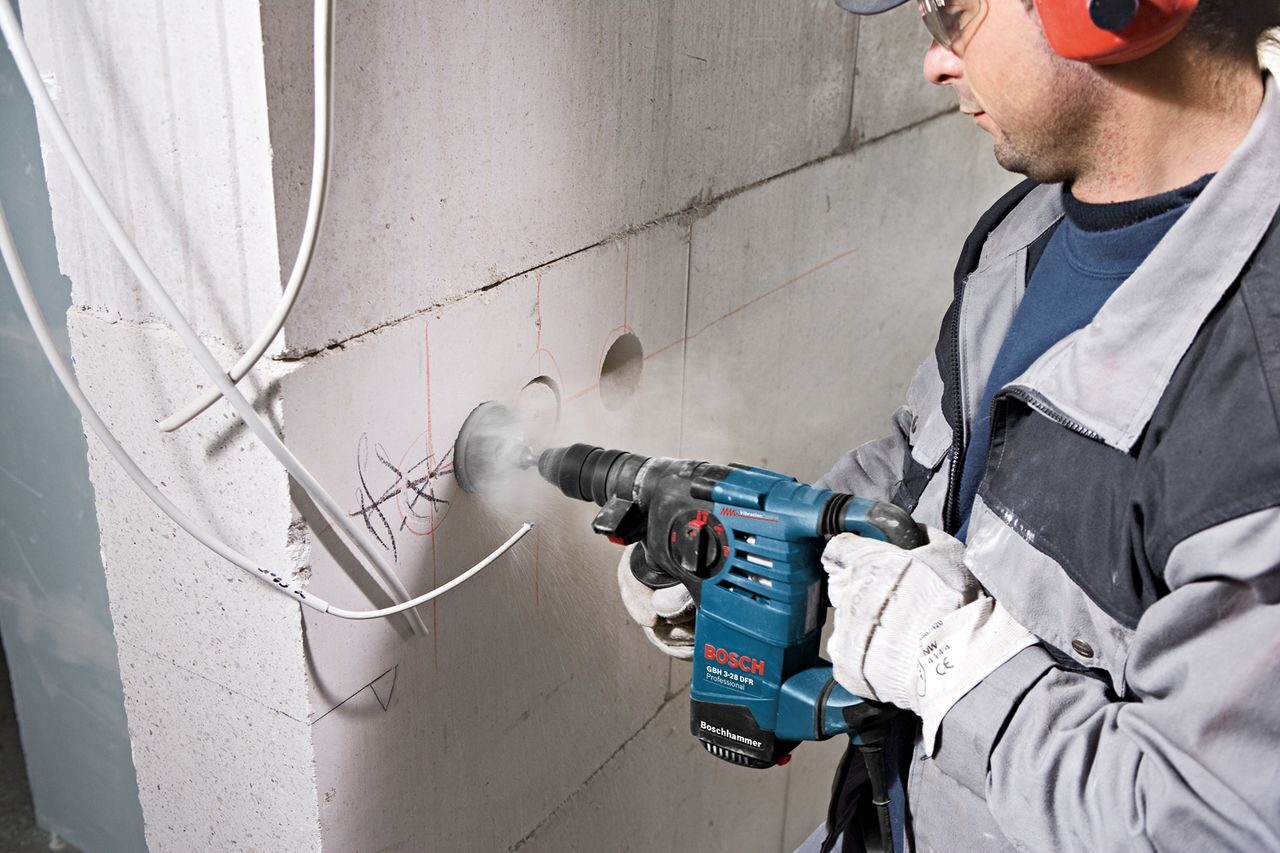

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

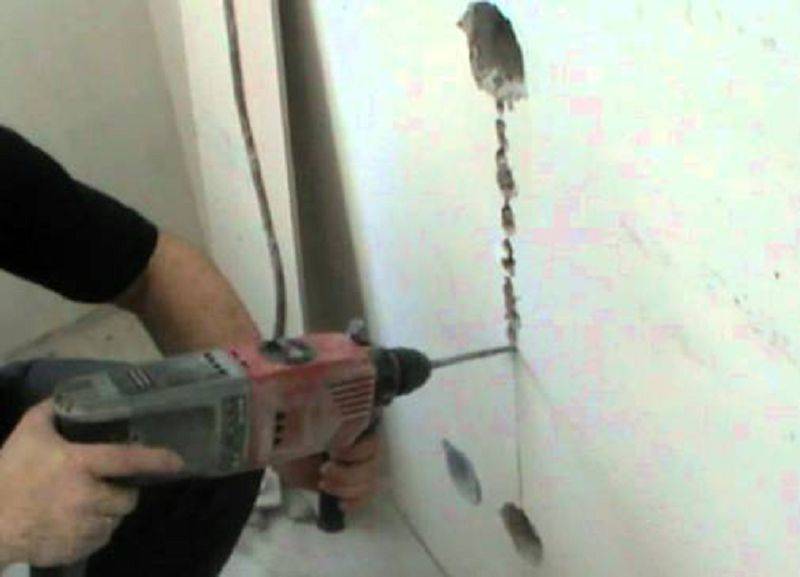

- При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
- Сменить насадку на перфораторе, установив вместо бура лопатку.
- Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.
Подробнее про штробление перфоратором на видео:
Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

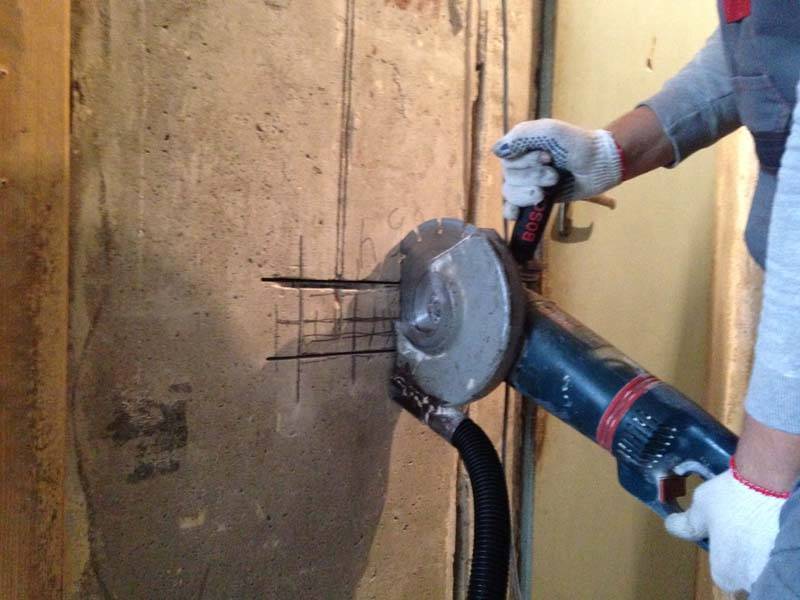

Штробление стены болгаркой
Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:
- Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
- Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.
Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.
На видео пример штробления с поливом:

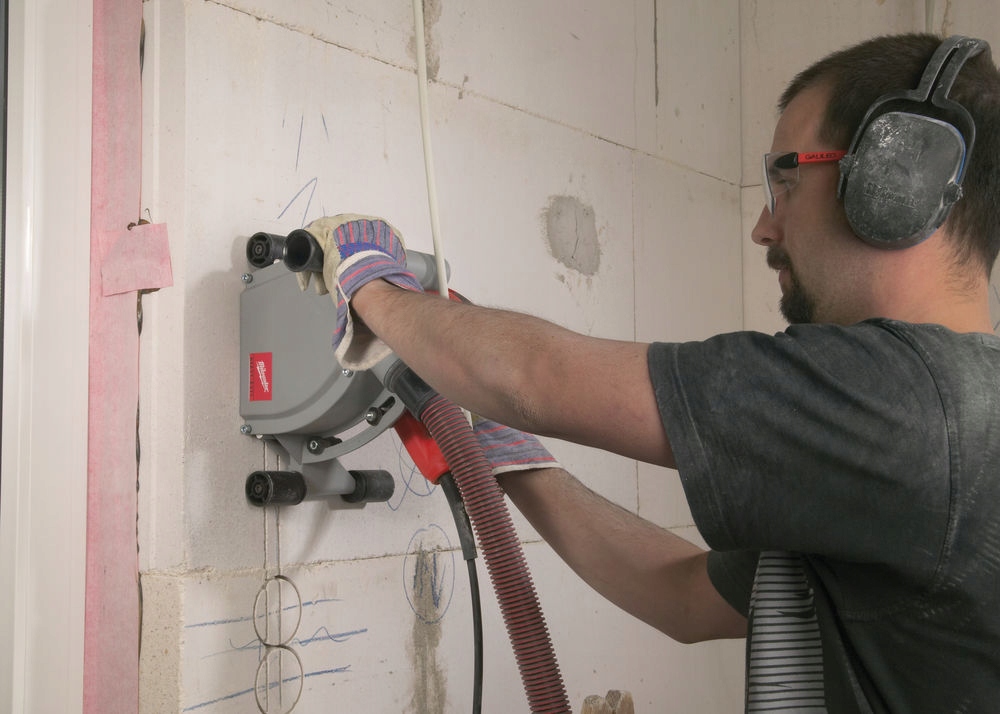

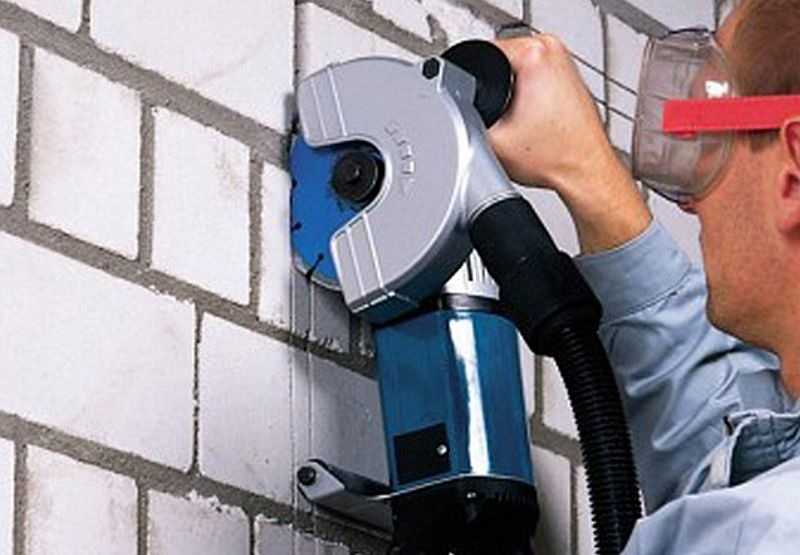

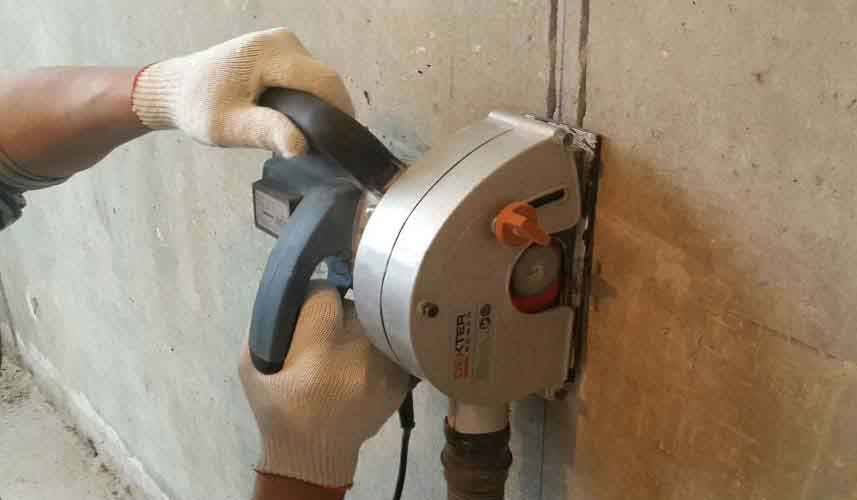

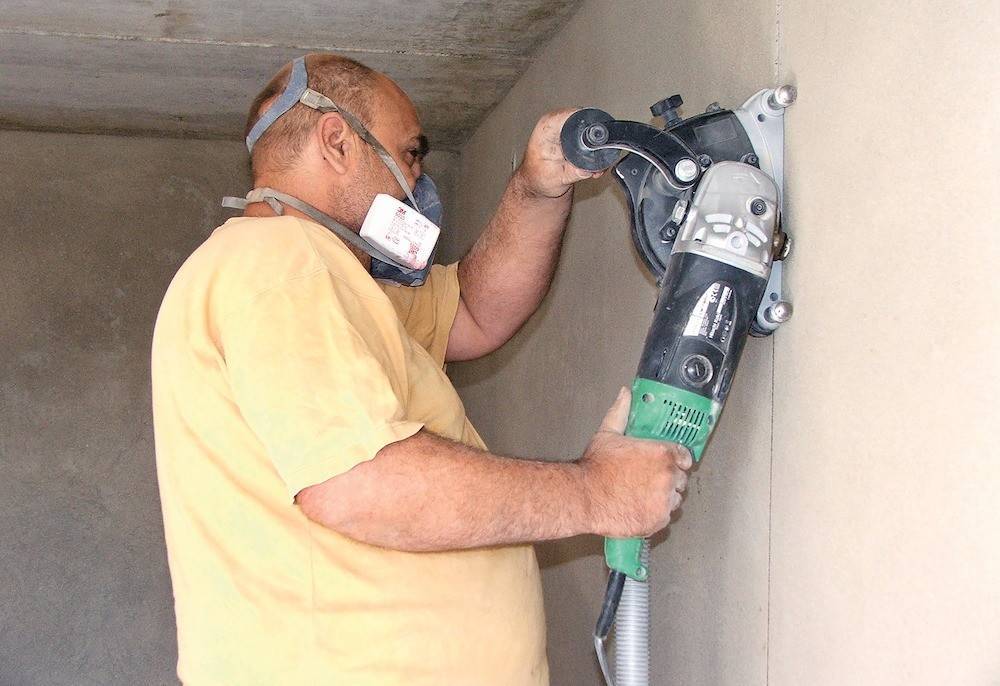

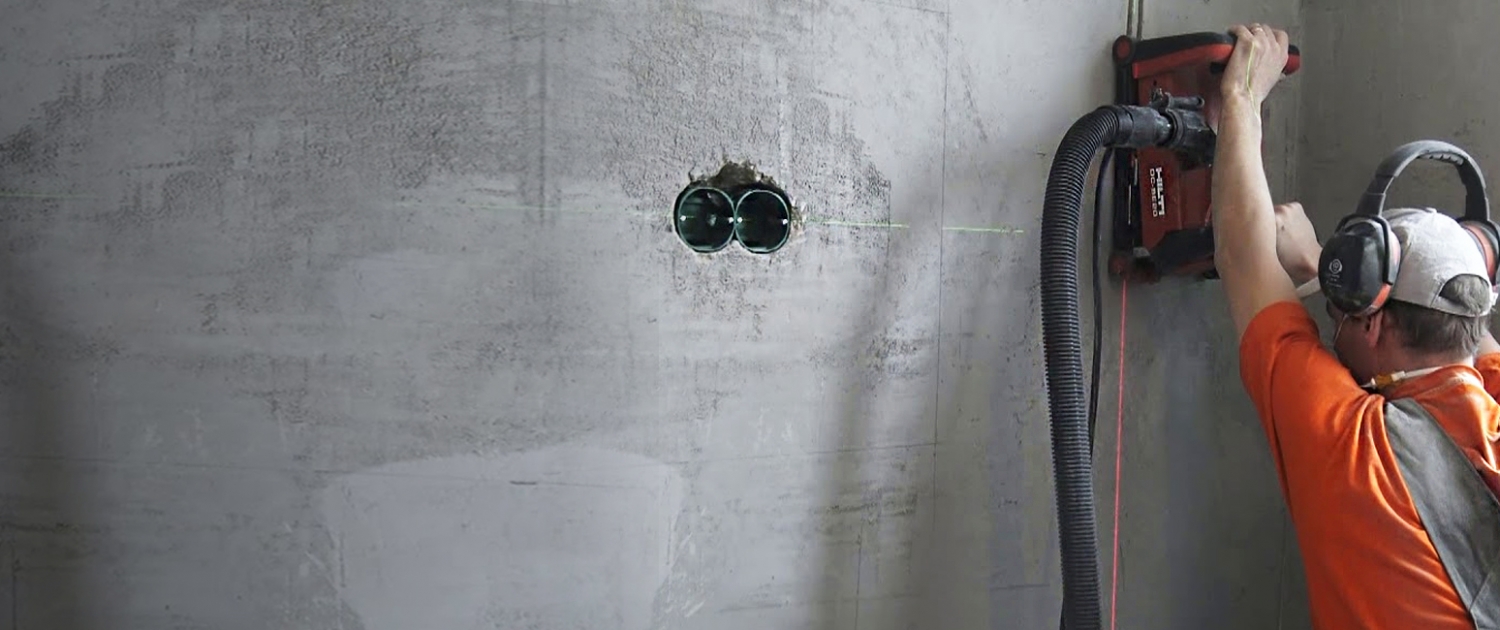

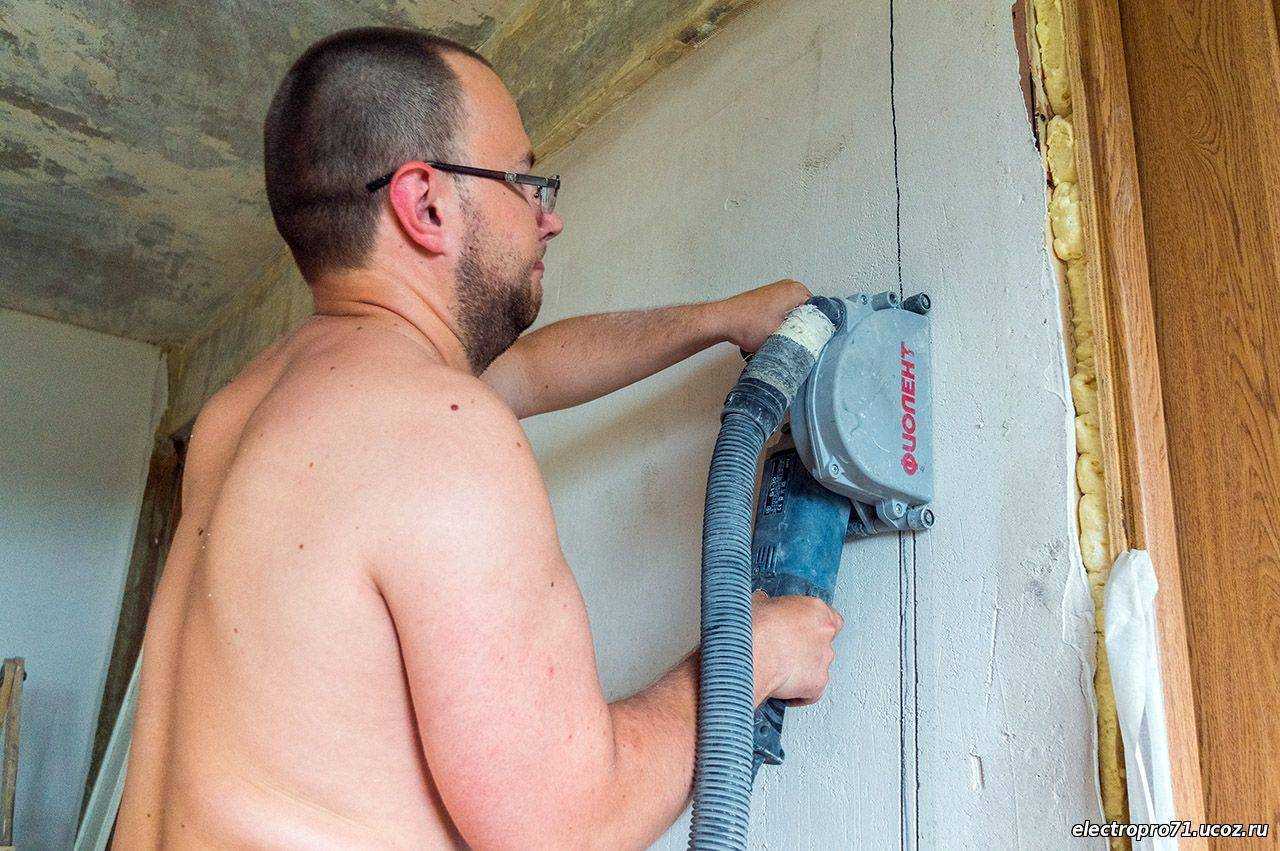

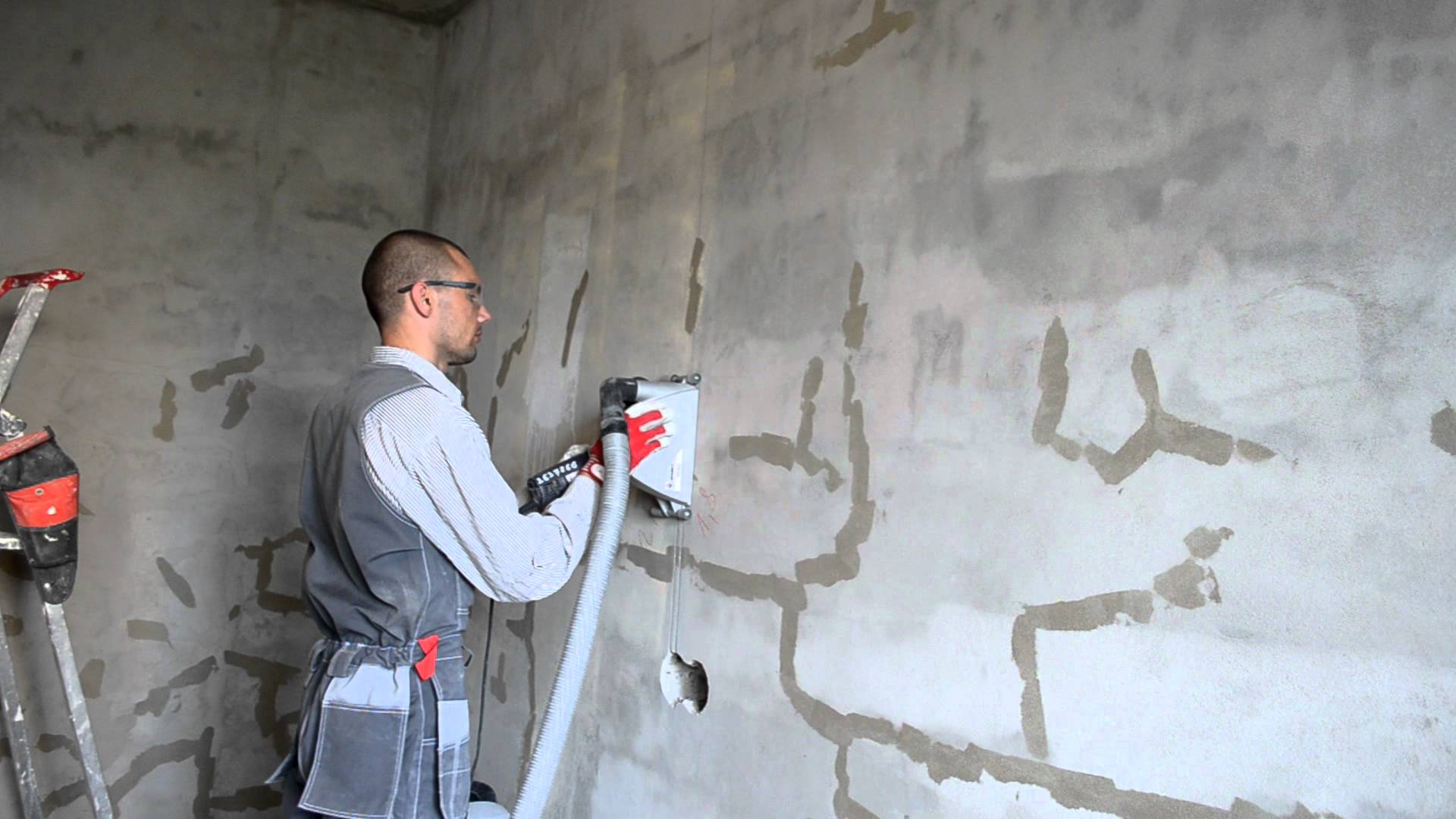

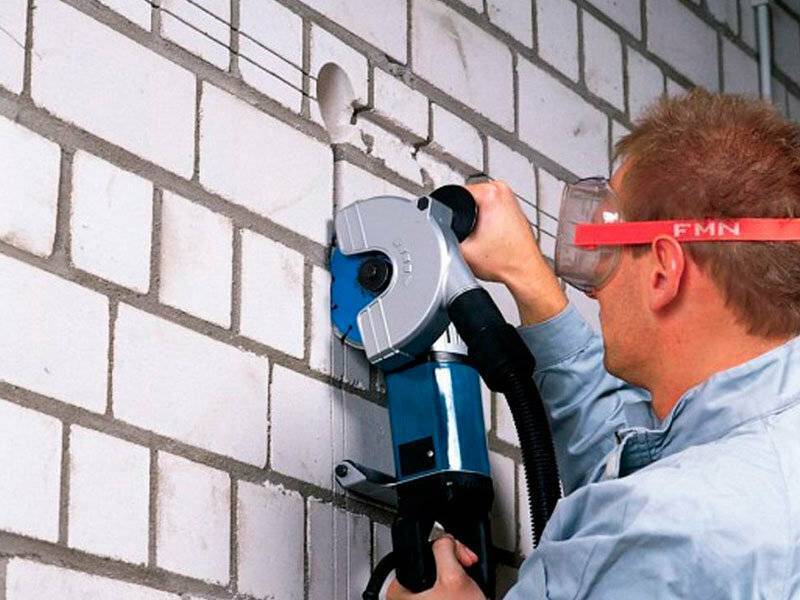

Прорезание электрической канавки штроборезом
Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.
Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.
Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.
Про работу штроборезом на видео:
https://youtube.com/watch?v=RtIUVKq2bYk
Инструменты для штробления
Раньше отверстия под проводку в панельных домостроениях прокладывали при помощи молотка и зубила. Современные строители-профессионалы в своей работе пользуются штроборезом, специальным инструментом с дисками, расстояние между которыми можно менять по своему усмотрению согласно заданным параметрам.
Преимущество штробореза — получение идеально ровных двух параллельных линий, отсутствие пыли при подключении к нему пылесоса. К тому же это самый быстрый способ проделывания канавок.
Его минус заключается в том, что позволить себе приобрести дорогостоящий инструмент могут только профессионалы. Домашние мастера пользуются в своей работе более дешевыми электроинструментами.
Как сделать штробу без штробореза? Для этого подойдут имеющиеся у многих в домашней мастерской перфоратор или угловая шлифмашина. Для монолитных домов со стенами из газобетона, пенобетона, пеноблоков и пескобетона, выложенных из кирпича подойдет фрезер, электрическая ударная дрель или шуруповерт с аккумулятором.
Конечно, все перечисленные инструменты имеют другое предназначение, тем не менее, они годятся для использования и в этих целях. Просто, перед их применением на поверхности стены делается небольшое углубление, к которому плотно прижимают электроинструмент. Далее просто нужно тянуть его по поверхности.
При наличии нескольких скоростей на инструменте для получения бороздок лучше применять самую большую скорость.

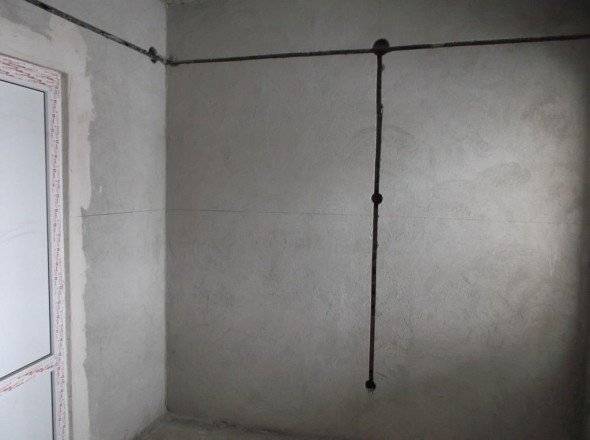

Штроба под электропроводку
Как штробить стены под проводку перфоратором или болгаркой? Первым делом при помощи уровня на поверхность стен наносят горизонтальные и вертикальные линии чертежа. Затем по разметке с расстоянием в 1-2 сантиметра проделывают дырочки глубиной до 2,5 сантиметров. Лопаткой, идя последовательно от одного отверстия к другому, прокладывают бороздку. Заключительный этап — зачистка канавки насадкой с полукруглым желобом.
Самые простые инструменты для штробы поверхностей
Необходимые материалы и инструменты
Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:
- слесарное или строительное зубило и молоток;
- электрическая дрель или перфоратор;
- угловая шлифовальная машина с набором абразивных дисков;
- специальный электрический штроборез (или бороздодел).
Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.
Зубило с молотком
Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.
Зубило с дрелью

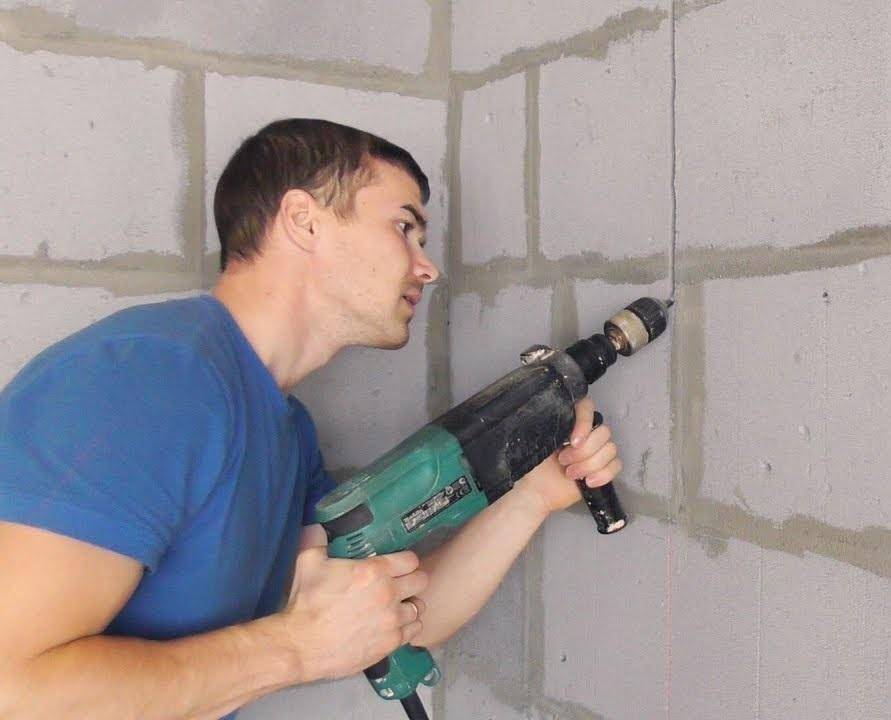

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.
Болгарка
Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.
Перфоратор

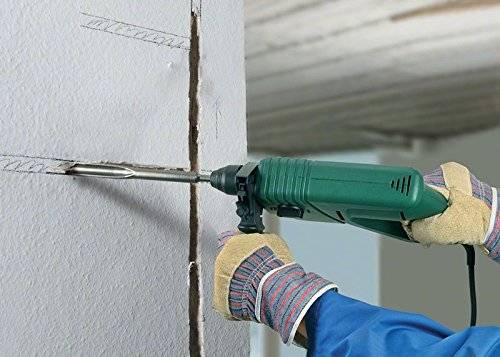

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.
Штроборез
Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.
Болгарка с перфоратором
Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.
Штроба, разметка поверхностей
Чтобы свести к минимуму трудозатраты следует подготовиться к работе, составить схему прокладки кабелей и на стенах провести четкие линии для будущих штроб, обозначив места розеток, выключателей, распределительных коробок. Во время их черчения следует пользоваться уровнем, строительной рулеткой, отвесом, линейкой.
При этом необходимо выполнить основные требования СНиП:
Хорошо обозначенные трассы являются первым требованием по обеспечению качества предстоящей работы. А если все их еще заснять и сохранить, то это позволит в будущем легко определять места проложенной электропроводки по фотографиям.
Штробление под кабель — выбор инструмента
Для штробления непосредственно под проводку, не нужно заниматься кустарщиной и выдалбливать лопаткой – зубилом кривые и косые спуски и борозды.
Их спокойно можно приобретать, даже если они и понадобятся на ремонт всего лишь одной квартиры. При их смешной цене, никакого увеличения бюджета вы не почувствуете.
Скорость штробления, с которой работают данные насадки, вас приятно удивят. И опять же, при качественных дисках, материал стен не будет играть главенствующей роли.
Особо стоит обратить внимание при выборе штроборезов и насадок, на возможность запиливания углов под 90 градусов. Причем чтобы все это делалось без пыли
Любое комфортное штробление невозможно без пылеудаления. Конечно, профессиональный строительный пылесос для ремонта одной квартиры или дома, покупать мало кто будет.
В этом случае позаботьтесь хотя бы о минимальных пылесборочных устройствах или переделайте обычный пылесос под функции строительного.
Кстати, насадка Air Duster свободно выбрасывает все отходы при штроблении даже без пылесоса. Правда защитная маска в этом случае, будет обязательным атрибутом вашей работы.
Именно маска, а не просто очки и респиратор. Очень качественную модель предлагают наши китайские товарищи.
Цена у нее в несколько раз ниже профессиональных масок от ЗМ, а качество сборки на том же уровне. Почитайте отзывы.
Узнать последнюю актуальную цену и заказать подобную маску можно отсюда.
Всегда ли нужно штробление
Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.
Замена проводки без штробления может быть сделана следующими способами:
- открытый метод;
- использование старых штроб;
- старая проводка.
В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.

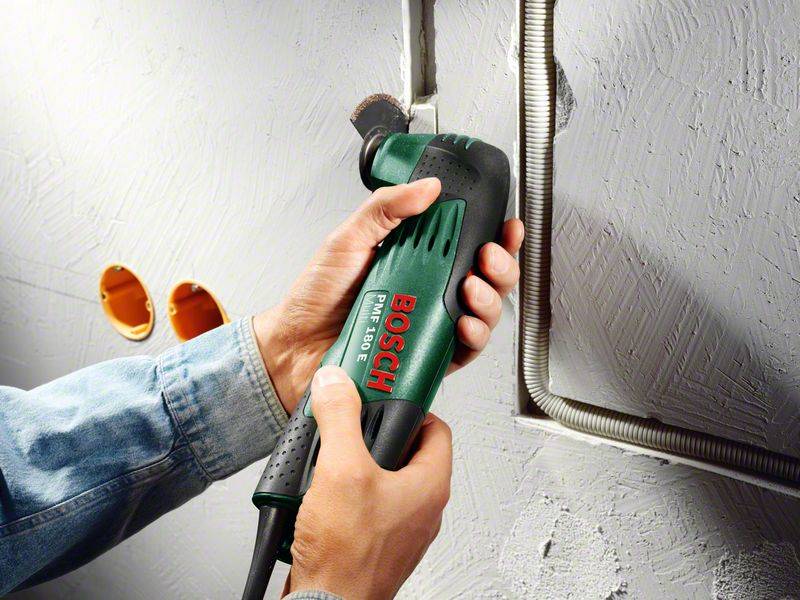

Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.
