Особенности конструкции
По типу конструкции, туалет из паллетов можно соорудить в виде:
- Скворечника. Такая деревенская модель сортира характеризуется односкатной кровлей. Несмотря на то, что это снижает затраты на строительство, конструкция хорошо продувается ветрами, что не очень удобно при эксплуатации помещения в холодное время года.
- Избушки. Данный тип конструкции относится к довольно сложному, и для его постройки необходимо иметь определенные навыки в строительной сфере. В рабочем процессе придется много работать с древесиной (подрезать ее, фрезеровать). Но в то же время, граненная форма постройки хорошо будет сохранять тепло при любых погодных условиях (даже в холодное время года). А благодаря разнообразию дизайнов и форм садовых сортиров в виде избушки, можно сделать ландшафтный дизайн дачи оригинальным и стильным.
- Шалаша. Довольно распространенный тип конструкции, характеризующийся двухскатной крышей и простой архитектурной формой. Данный тип уборной получается прочным, надежным и отличается повышенной стойкостью к неблагоприятным факторам окружающей среды. На сооружение туалета из поддонов в виде шалаша уйдет немного пиломатериалов, если изначально ответственно отнестись к созданию чертежа.
- Домика. Это самый простой, но в то же время теплый и комфортный тип садового туалета. При его постройке можно проявить полный полет фантазии, и сделать сортир не только практичным и удобным в использовании, но и еще оригинальным и привлекательным. На сооружение туалета из поддонов в виде домика расходуется минимум материалов, а сам процесс постройки отличается оперативностью и простотой.
Туалет из поддонов
Туалет на даче можно построить из поддонов. Это отличный способ, ведь после строительства дома часто остаются ненужные поддоны. А их размеры как раз подходят для уборной – около 120х120 см.
Возводят постройку из поддонов так:
- Заливают фундамент. Можно устроить ленточный, столбчатый или простое основание из кирпичей (как для туалета из ОСБ).
- В первом поддоне вырезают большое отверстие и кладут его поверх фундамента.
- У остальных поддонов отрывают перемычки, идущие поперек. Делают стены. Для этого поддоны ставят друг на друга и соединяют досками, рейками или скобами.
- Дверной проем выпиливают уже после того, как стены готовы. Проделанное отверстие усиляют древесиной – подойдут как раз те перемычки, что были оторваны раньше. А из выпиленного куска можно сделать отличную дверь в туалет на даче, укрепив дополнительными досками.
- Основание для крыши делают из еще одного поддона, убрав большинство реек и установив сверху. Накрывают любым материалом, но не очень тяжелым.
Если хочется, чтобы туалет на даче был теплее – поддоны перед строительством можно разобрать и собрать заново, укладывая рейки плотнее одна к другой. Недостающие рейки оторвать от других поддонов.
Как правильно построить деревянный туалет на даче своими руками
Самым простым, классическим типом деревянного туалета для дачи, сделанного своими руками, является туалетная кабинка «Скворечник». Она представляет собой невысокое строение со скошенной односкатной крышей, дверью и вентиляционным окошком. Такая постройка проста в исполнении и довольно экономична. Кроме этого, такой уличный клозет при необходимости можно легко перенести на новое место.
Технические характеристики традиционного уличного туалета «Скворечник»:
- передняя стенка (высота) – 2,3 м;
- задняя стенка (высота) – 2,0 м;
- ширина передней и задней стенок – от 1,0 м;
- основание кабинки – 1,0 на 1,0 м (стандартно, но можно больше);
- величина угла ската кровли – 25-35 градусов.
Для строительства деревянной кабинки «Скворечник» могут понадобиться следующие материалы:
- деревянный брус;
- обрезная доска;
- деревянная вагонка;
- ДСП, ОСП листы или фанера;
- дощатый щит;
- шифер (классический или пластиковый);
- рубероид;
- стальной металлопрофиль.
При постройке туалета на даче своими руками нужно соблюдать такие правила:
- Создавая чертеж будущей кабинки, необходимо учитывать размеры внутреннего помещения, чтобы пользоваться туалетом было удобно и безопасно.
- Высота туалетного домика должна быть не менее 2,0 м. Низкий дверной проем неудобен, так как перед входом внутрь каждый раз нужно будет обязательно наклониться.
- При постройке кабинки типа «Скворечник» передняя часть кровли выше задней. Это необходимо для того, чтобы сток дождевой или талой воды происходил за строением.
- Если электрическое освещение внутри туалетного домика не планируется, то нужно позаботиться о естественном освещении кабинки через небольшое окно в верхней части строения или в двери.
- Для вентиляции туалета следует предусмотреть открытое окошко или вытяжную трубу. Это важный момент, о котором не стоит забывать.
- Для того чтобы летом в туалетной кабинке не было слишком душно, ее лучше строить на самом тенистом участке.
- При выборе места для туалетного домика на даче следует избегать соседства с колодцами, скважинами, природными и искусственными водоемами.
Процесс постройки уличного туалета «Скворечник» с выгребной ямой:
- Для начала нужно выкопать яму объемом 2,0-2,5 м³. Яма должна выходить из периметра туалетной кабинки (см. чертеж «Скворечника» выше). Нижний уровень котлована лучше делать с небольшим уклоном в сторону выгреба. Для герметизации биологических отходов дно и стенки котлована выложить кирпичом, шлакоблоком, бетонным саркофагом.
- Из деревянного бруса (толщиной не менее 10,0 см) собрать основание под туалетную кабинку. Для этой цели можно использовать бетонные блоки, бордюр или шлакоблоки – это увеличит срок использования надстройки туалета. Часть ямы, предназначенной для осуществления выгреба, закрыть деревянным настилом (щитом). Его крышку нужно обработать битумом и накрыть рубероидом для защиты от проникновения влаги внутрь котлована.
- Вторая часть ямы предназначена для расположения над ней деревянного домика. Каркас кабинки «Скворечник» собрать по схеме.
- Затем его можно обшить обрезной доской, вагонкой, деревянными щитами или любым другим отделочным материалом. Внутри кабинки смонтировать стульчак с отверстием нужной формы и размера.
- Крышу туалета покрыть любым кровельным материалом, в передней части установить дверь, вырезать вентиляционное окошко. Готовую деревянную кабинку установить на фундамент с ямой и зафиксировать ее со всех сторон. Вплотную к задней стенке туалетного домика, в деревянном настиле, вырезать отверстие под пластиковую вентиляционную трубу (диаметр 10,0 см). Вставить ее в это отверстие и закрепить к стенке туалета хомутами. Нижний конец трубы заглубить на 20,0 см в яму, а верхний конец должен быть не менее 70,0 см от уровня настила (надеть защитный колпак).
После того как конструкция туалета будет смонтирована, все деревянные поверхности кабинки нужно обязательно обработать пропиткой, покрыть морилкой, лаком или масляной краской. Такая обработка замедлит процесс старения древесины и придаст постройке красивый эстетичный вид. Соблюдая особую технологию, дачный деревянный туалет можно обложить кафелем изнутри.
По такому же принципу на дачном участке можно построить и установить своими руками деревянные туалетные кабинки другой конструкции.

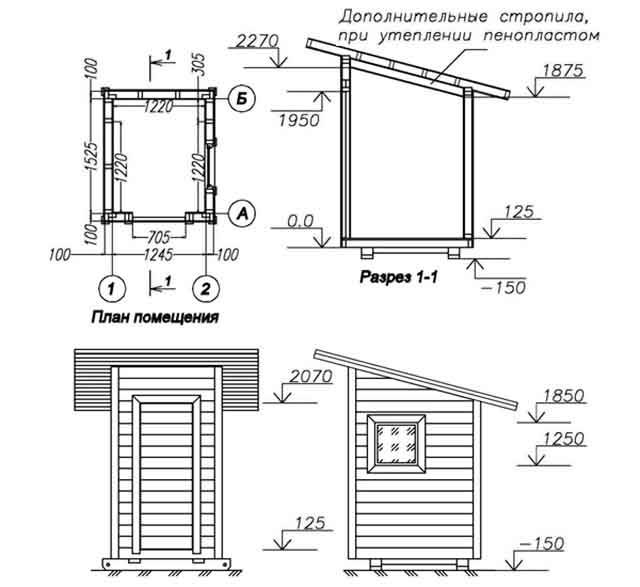

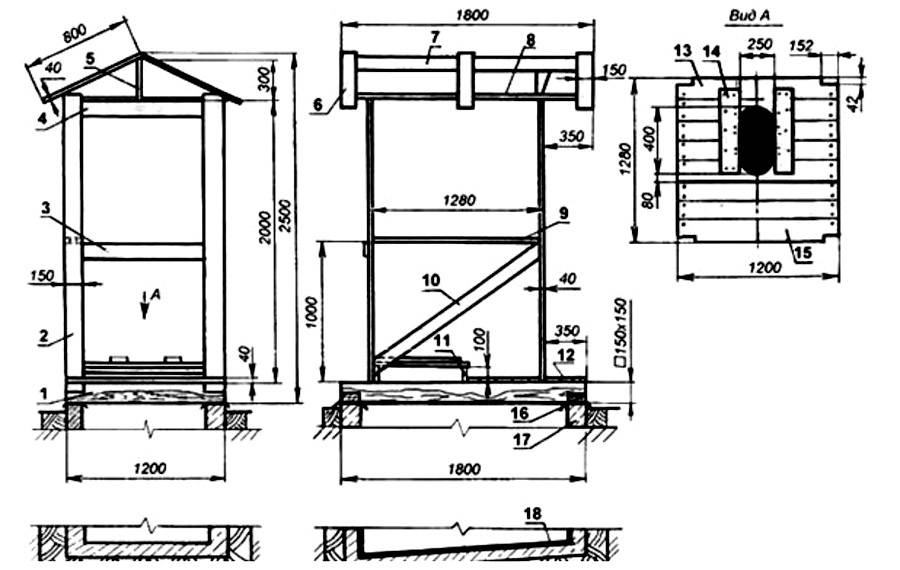

Туалет на даче своими руками – чертежи и размеры + фото
Чтобы постройка полностью отвечала предъявляемым к ней требованиям, до начала строительства следует разработать чертеж.
Планируя внутреннее пространство, стоит убедиться в удобстве и безопасности использования кабинки. Высота строения не должна быть менее двух метров.
Чтобы туалетом было удобно пользоваться в темное время суток, стоит запланировать подвод электрического освещения. В противном случае стоит предусмотреть небольшое окошечко сверху, чтобы обеспечить достаточный уровень естественного освещения.
Иногда окошечко предусматривают на двери. Это же окошечко будет выступать в качестве вентиляции. Если его устройство не предусмотрено, потребуется установка вытяжной трубы.
Выбирая размеры будущего туалета, следует сделать привязку к местности. Чтобы в летнее время внутри не было душно, стоит отдать предпочтение затененной части участка и выдержать минимальное расстояние до колодца, скважины, открытых водоемов.
Как сделать деревенский туалет своими руками?
Начальные шаги вы уже сделали, это были выбор типа туалета и место его расположения. Следующим шагом будет выбор размера туалета. С этими параметрами определиться будет не трудно. Как определить нужный вам объём выгребной ямы мы уже вам описывали (на 2-3 человека объём ямы должен составлять 1,5 кубометра).
Размер домика для туалета будет зависеть только от ваших предпочтений и габаритов, будущих пользователей.
Чаще всего домики для туалета изготавливают из дерева. Но домик для деревенского туалета может быть изготовлен и из других подходящих материалов, например ГВЛ, ДВП и т. п.
Обычно крышу деревенского туалета накрывают шифером. Такой материал относительно недорого стоит и довольно долго служит.
Но для кровли туалета можно взять и другой подходящий материал, так как крепят кровлю на сплошную обрешётку.
Заключительным этапом является строительство деревенского туалета.
Если вы будете делать туалет с выгребной ямой, то в первую очередь делают яму.
Рассмотрим, как делать выгребную яму.
Первым делом в подходящем месте выкапывают котлован, с размерами на 30-40 сантиметров больше, чем будущая сливная яма.
Затем на дно укладывают и утрамбовывают глину. Пласты необходимо укладывать без пустот, это необходимо для того чтобы нечистоты не попадали в почву.
Затем дно и стены выкладывают из кирпича, бута или древесины пропитанной смолой. Самым главным фактором является то, что стены и дно не должны пропускать влагу, поэтому стены ямы штукатурят и промазывают специальными гидроизоляционными средствами.
Купить готовый деревенский туалет в Леруа-Мерлен =>>
Между стенками сливной ямы и грунтом укладывают размоченную глину.
Затем на яму сверху укладывают перекрытие, изготавливают его из досок.
В перекрытии оставляют два отверстия, для стульчака и для люка.
Люк для откачки отходов делают двойным, чтобы неприятные запахи не проникали наружу.
Далее занимаются установкой вентиляционной трубы и только потом сооружают домик туалета.
Домики для туалета вы можете купить в готовом виде или соорудить его из дерева, сделав его прямоугольной формы с односкатной крышей, своими руками.
Если вы не хотите напрягаться с устройством гидроизоляцией, кладкой стен и дна, то вы вполне можете установить в яму пластиковый бак (септик). Такие баки производят разных объёмов и конструкций.
Ну вот, в данной статье мы рассказали вам о том, как на своём участке построить деревенский туалет своими руками. Желаем удачи!
Купить готовый деревенский туалет в Леруа-Мерлен =>>
Строительство туалетного домика
Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

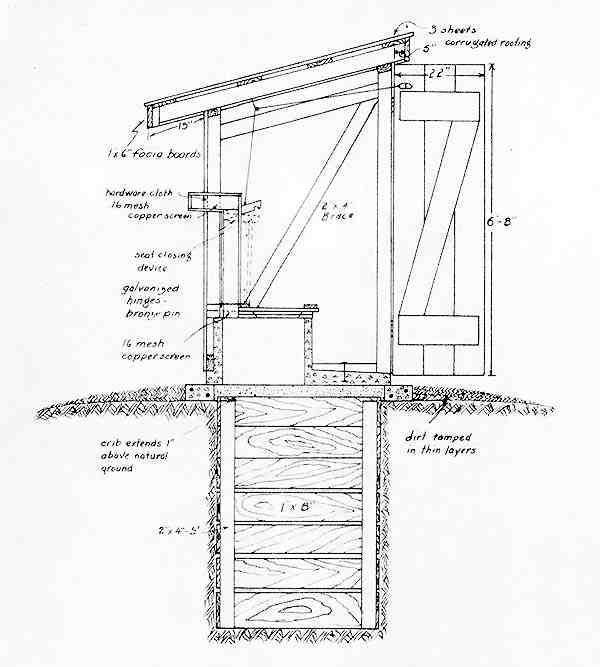

Возведение туалета над выгребной ямой (схема правильного размещения)
Основа каркаса
Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки. Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

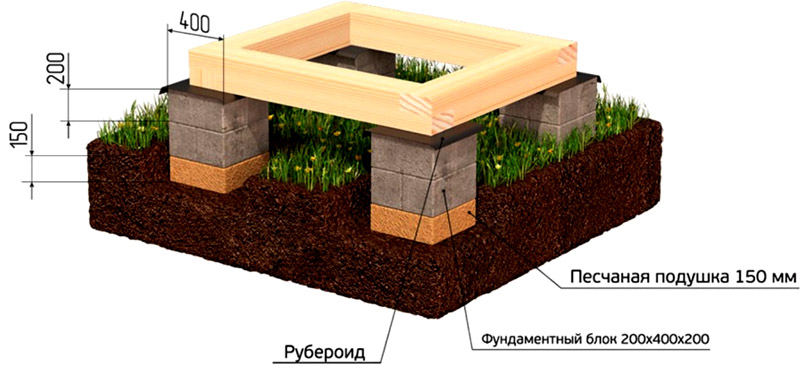

Установка основания туалета на бетонные блоки
Сборка каркаса
Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.
Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

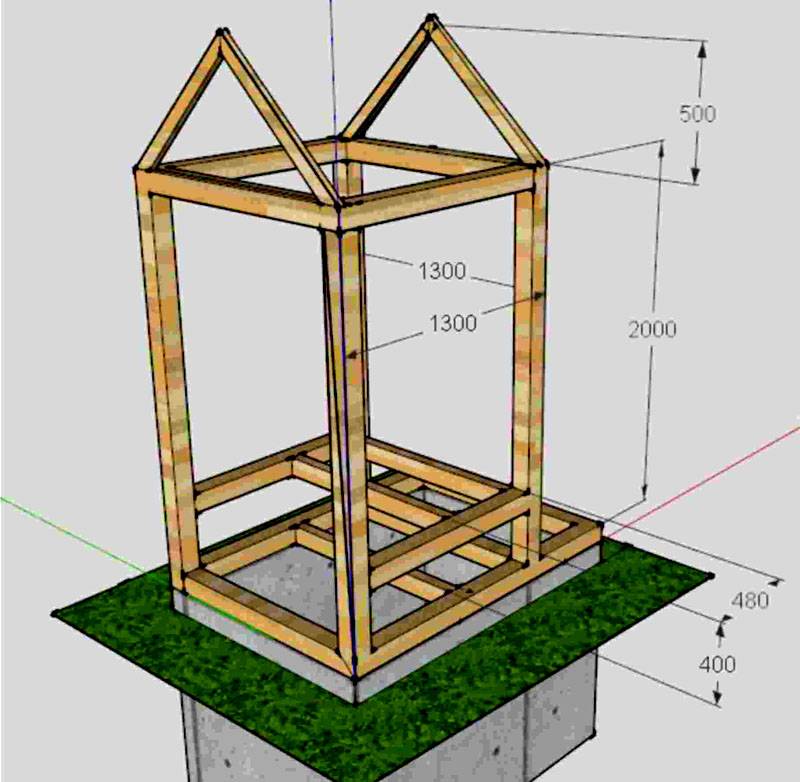

Возведение деревянного каркаса для туалета
- Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
- Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
- На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
- Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.
Укрепление каркаса туалета металлическими уголками
Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.
Обшивка каркаса
Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.
Обшивка каркаса туалета
Крыша
Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).
Для туалета достаточно возведения простой плоской крыши
Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.
Туалет из кирпича
Выгреб
Выгребные ямы — это отдельная тема. О нюансах их строительства и о том, как можно вообще обойтись без них, пойдет речь ниже.
Устройство туалета на улице: фото
А на данном рисунке изображена схема постройки хозяйственного блока и туалета во дворе. Особого внимания заслуживает отражатель 1, который является одной из главных составляющих туалета, потому как именно он направляет испражнения в переднюю часть сливной ямы. Затем вся масса постепенно сползает в так называемый карман под выкачку. В ходе этого процесса сброшенные массы перемешиваются с бактериями. Именно благодаря отражателю происходить правильный биоценоз. Если его не использовать, то яма понадобиться в 2 раза глубже и больше по объему. «Серые» стоки могут сливаться в яму без отражателя и попадают также в переднюю ее часть. Для того, чтобы не было инфильтрации в грунт, обязательно нужно использовать глухую бетонную коробку 4 и замок глиняный 3. Также крайне необходима дверца ревизионно-прочистная 2.
Особенности строительства туалета на даче своими руками из разных материалов: чертежи и фото готовых строений
Построить туалет на участке можно из любых материалов, кроме того, это прекрасный способ утилизировать остатки, которые остались после возведения жилого дома.

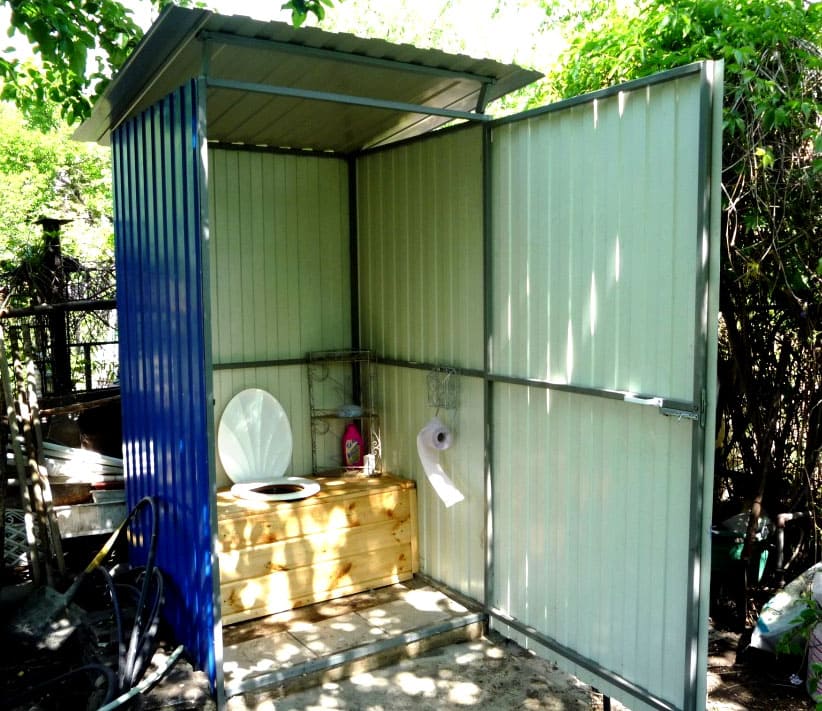

Как построить туалет на даче своими руками из металла
Для каркаса клозета из металла можно взять уголки, а обшивку выполнить из древесины или любых иных надёжных аналогов. Строительство состоит из следующих этапов.
- Для жёсткого каркаса нам понадобятся асбестоцементные трубы, обработанные с внешней стороны битумной мастикой, которая защитит поверхность от разрушения. Их необходимо вкопать по углам строения на глубину до 70 см.
- Заполнить трубы на треть бетоном.
- Вставить по центру каждой трубы металлические уголки строго вертикально и дополнить трубы бетоном для надёжной фиксации.
- Сварить каркас из вертикальных опор и горизонтальных перемычек. Для них подойдут стальные уголки 50×50 мм². Необходимо предусмотреть уклон крыши от 10º до 30º.
- Установить на основание каркас и соединить сваркой или болтами все элементы.
- Обработать весь металл от коррозии.
- Обшить каркас и кровлю профнастилом при помощи саморезов по металлу с прорезиненными шайбами.
- Можно дополнительно утеплить каркас пенопластом толщиной до 30 мм.
- Внутреннюю отделку можно выполнить любым материалом, в том числе и деревом.
- Для пола подойдёт шлифованная доска толщиной до 50 мм. Обязательно следует сделать подиум.
- Для дверного каркаса подойдут стальные уголки или брус.
- Обработать древесину защитными пропитками.
ФОТО: apsheronsk.reklama-kuban.comФОТО: tosno-stroy.ruФОТО: ua.all.bizФОТО: krov-torg.ru
На видео можно более подробно ознакомиться с процессом строительства туалета из профнастила:
Watch this video on YouTube
Туалет на даче своими руками из кирпича: чертежи, размеры

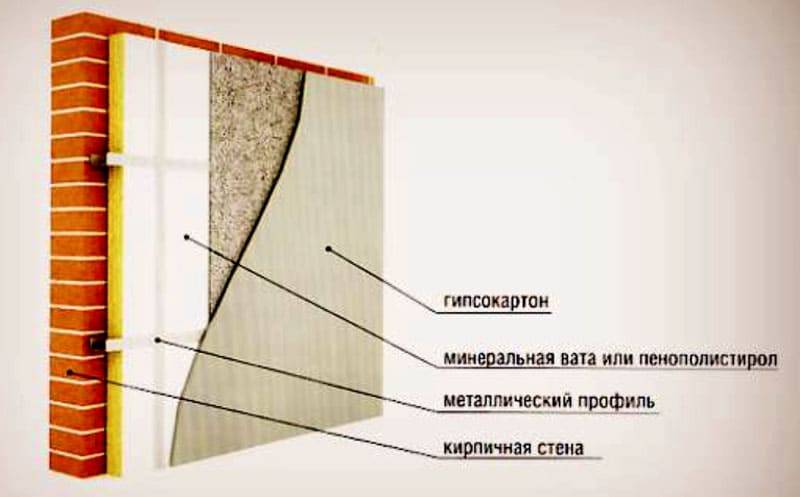

Если вы решите использовать туалет не только летом, но и в холодный период, кирпич – это лучшее решение. Кроме того, он, в отличие от древесины, прослужит не один десяток лет. При желании, клозет можно дополнительно утеплить. Получится настоящее капитальное строение.
Туалет, построенный из кирпича, чертежи, схемы и фото которого представлены в нашей галерее, имеет крышу с небольшим уклоном. Её обязательно нужно вывести за периметр каркаса на расстояние около 150 мм.
ФОТО: rukozhopim.ruФОТО: rukozhopim.ruФОТО: beton021.ruФОТО: svoimi-rykami.ru
Весь процесс строительства ямы и туалета из кирпича можно посмотреть на видео:
Watch this video on YouTube
Деревянный туалет для дачи своими руками: чертежи и размеры
Если вы планируете построить отхожее место из древесины, её обязательно следует обработать защитной пропиткой. Брус сечением не менее 40×60 мм используют для каркаса, в качестве обшивки подойдёт любой материал. Мы подобрали несколько интересных чертежей с размерами, которые можно взять на вооружение.
ФОТО: hozferma.ruФОТО: beton021.ruФОТО: vashbiotualet.ruФОТО: pinterest.ru
Как своими руками сделать основание из бетона для туалета на даче: размеры, чертежи
Многие владельцы предпочитают покупать готовые кабинки из дерева, для которых потребуется сделать фундамент с ямой самостоятельно. Основание из бетона – это лучшее решение, оно прослужит не один десяток лет. В зависимости от размета туалета, наличия дополнительных пристроек и типа грунта, можно выбрать один из наиболее удобных вариантов.
ФОТО: remontiruj-info.ruФОТО: stroypomochnik.ruФОТО: nedvigdom.ru
Разновидности дачных санузлов
Как сделать самый простой туалет на даче своими руками
Самой простой конструкцией для постройки своими руками считается туалет-скворечник с выгребной ямой. Для постройки туалета потребуются следующие материалы и инструменты:
Материал. | Инструмент. |
Брус сечением 100х100 мм – 6 шт. | Молоток |
Брус сечением 50х100 мм – 2 шт. | Гвозди |
Доска для обшивки толщиной от 1 см. | Ножовка |
Доска для пола толщиной от 5 см. | Рубанок |
Для кровли крыши потребуется шифер или металлические листы. Для выгребной ямы нужен бетон и глина, а также 2 лопаты. Одна совкового типа, другая прямая.
Пошаговая инструкция по строительству туалета для дачи своими руками:
На расчищенной территории вырывают котлован, размеры которого должны быть больше предполагаемых параметров ямы на 40 см. Такой отступ нужен для сооружения люка для очищения. На дно укладывают смесь глины с песком. Масса должна напоминать однородную пасту. Это необходимо, чтобы предотвратить проникновение отходов почву.
В незастывшую смесь устанавливают столбцы из бруса (100х100 мм). Они нужны для усиления бетонных стен, их концы не должны выступать за пределы верхнего края ямы. Когда смесь застынет, нужно забетонировать стены. Для проведения вентиляции в верхней части стены оставляют место и устанавливают металлическую трубу, конец который должен выводится наружу.
Замечание! Стены можно укрепить кирпичом. В этом случае необходимо использовать раствор, чтобы кладка получилась герметичной. Затем кирпичи покрывают штукатуркой, которая способна выдержать агрессивные условия.
Следующим этапом в постройке становится основа каркаса. Ее устанавливают со сдвигом на 40 см, чтобы получить доступ к очистному люку. Между землей и основой должен быть фундамент. Для простой деревянной конструкции можно использовать настил из рубероида, сложенного в 2-3 слоя. Таким образом, дерево будет меньше подвергаться коррозии. Другой вариант защиты основания – установка на бетонные блоки.
Начинается сборка каркаса. Сначала собирают заднюю стену с перемычками, к которой будет приставлен стульчак. Конструкцию прикручивают или прибивают на гвозди к основе каркаса. Для надежности соединения можно укрепить металлическими уголками. Следующим этапом становиться сооружение передней и боковых стен
В передней стене важно установить балки в дверном проеме. Они должны располагаться по ширине дверной коробки с 1-2-сантиметровыми припусками
Это необходимо для того, чтобы предупредить искажение стен во время затяжных дождей.
Замечание! Задняя стена туалета должна быть ниже передней на 10 см.
Далее застилают пол в туалете и собирают стульчак. Толщина доски для пола не должна быть меньше 5 см.
После сборки каркаса туалет нужно обшить доской. Можно сделать обшивку вертикальной, такой вариант экономит материал. В горизонтальной обшивке стен доски располагают внахлест или параллельно друг другу. К деревянному каркасу можно прикрутить листы металла или шифер. Такой способ обивки сэкономит время и средства.
После обшивки кроют крышу. Важно, чтобы ее края не заступали за пределы стен дальше, чем на 25 см. Сначала на потолок прибивают доски на расстоянии друг от друга. Они будут служить укрепляющими балками. На них укладывают слой рубероида, а затем прикручивают шифер или металлические листы.
Завершающим этапом в постройке туалета для дачи своими руками становится установка двери. Ее изготавливают из того же материала, что и обшивка. Выбирают наиболее удобную сторону для открытия, прибивают 2 петли и навешивают дверь. Изнутри устанавливают шпингалет или крючок. Снаружи чаще всего делают простую вертушку.
Замечание! Не рекомендуют устанавливать металлический шпингалет снаружи. Такие элементы быстро ржавеют и с трудом открываются.
В туалете нужно установить освещение. Для этого можно приобрести специальные фонари, работающие от батареек, а при возможности провести в кабину электричество, несложно подвесить обыкновенную лампу с выключателем.
Строительство будки
Самым простым является установка «скворечника», при этом процесс монтажа осуществляется с помощью гвоздей 100 мм для бруса 60 мм или же 150 мм для бруса 80Х80 мм. Обшивку прибивают гвоздями 60-70 мм.
Весь процесс постройки будки-скворечника показан на рисунках.
Алгоритм возведения туалета модели «скворечник»:
- Взять рубероид, затем застелить им угловые плиты (столбики) и несущий пояс. Рубероид должен быть простым, без посыпки.
- После сразу же собрать из бруса нижнюю опорную раму. Обработка обязательна. Почему сразу? Потому что не адаптированный к ультрафиолетовым лучам рубероид может быстро испортиться.
- Затем до переднего края стульчака осуществляют настил пола. На кусочки оставшейся рамы набивают доски, такой же толщины, что и для пола. Об обработке (особенно с внутренней стороны) также не забываем.
- Осуществляем приготовление задней и передней рам, при этом стыки врезаются в полдерева.
- Задник и фасадная рама прибиваются к нижней части гвоздями и укрепляются стяжками. Стяжки должны быть врезаны на 1/4.
- Каркас для стульчака делают таким же образом.
- Стульчак нужно обшить, затем выпилить окошко сидения, а после приступить к обшивке стен.
- Сборка облицовки для крыши.
- Любым жестким кровельным материалом делается настил кровли. Выпиливается фигурное окошко (так называемый «туз») в полотне двери и над самой дверью.
- Делается навес двери и обшиваются углы.
Теперь помещение вполне пригодно для использования.
«Избушка» является тоже довольно востребованной моделью, но и выстроить ее сложнее. Поэтому ниже приводятся проекты, в которых указаны точные расчеты материала и раскрой досок. Также приводится для примера рисунок. Надо отметить, что дверь в «избушке» имеет высокую степень прочности и способна выдержать любую непогоду, даже сильные ветра. Даже если хозяин по забывчивости оставит дверь на какое-то время открытой, то ветер, конечно, расшатает ее, но не повредит полотна и ремонт будет сведен к минимуму.

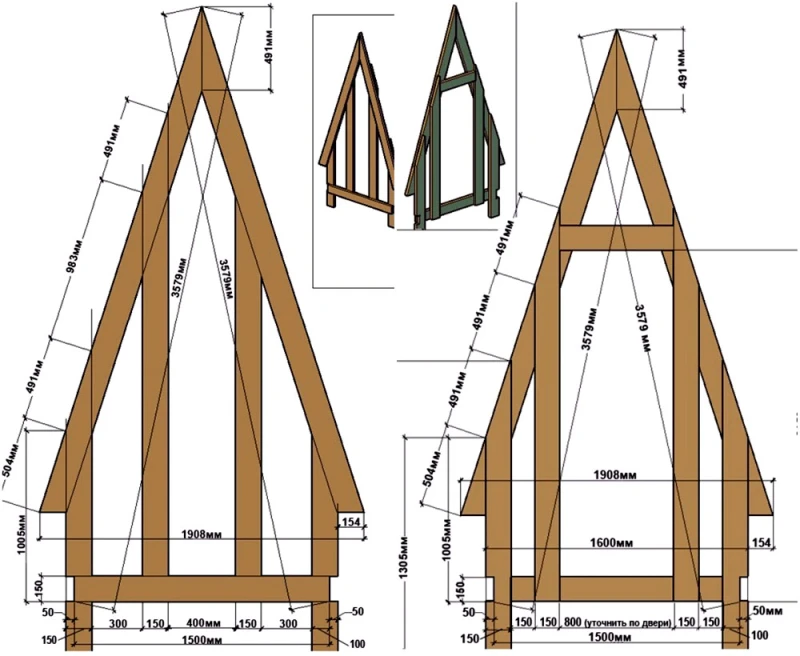

Проект кабины туалета модели «избушка»: фото

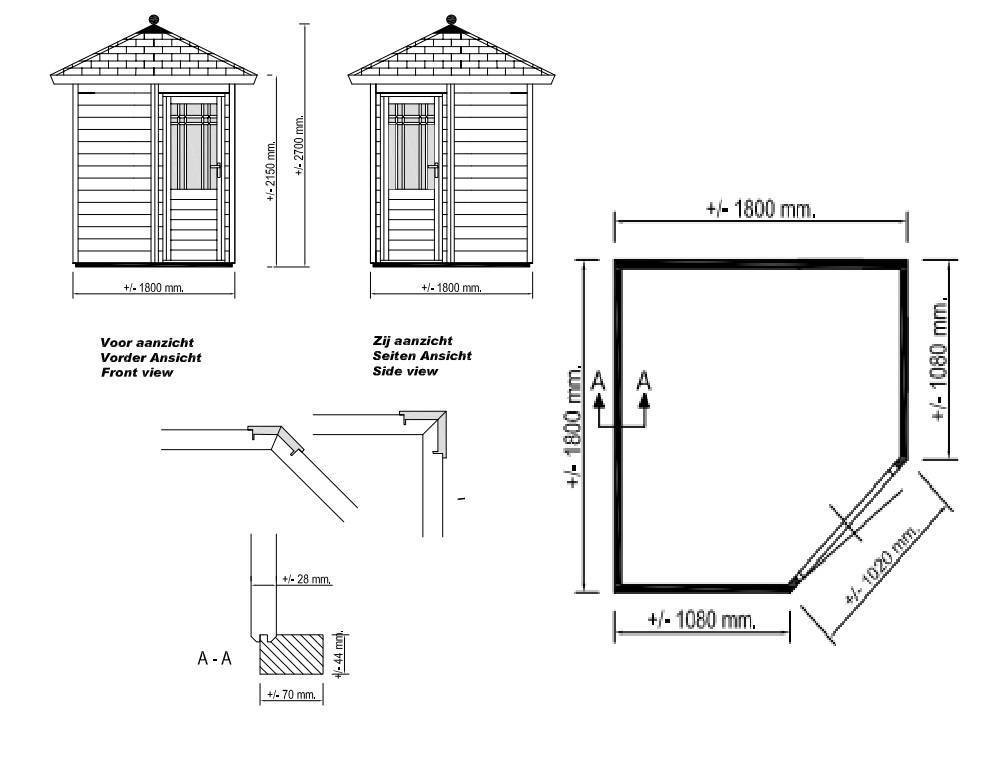

Ниже представлены менее подробные чертежи еще нескольких проектов: «скворечник» (второй вариант), «домик» и «шалаш». Однако тем, кто уже понял то, как строить «избушку», разобраться с вышеперечисленными моделями будет намного легче.
Чертежи нескольких вариантов кабинок для туалета: фото
Туалет на даче своими руками поэтапно с фото
Подойдя к вопросу как самому сделать туалет на даче основательно, возьмем относительно простую и комфортную конструкцию, сопровождая ее возведение фотографиями, ведь чтобы построить туалет на даче своими руками, чертежи не обязательны, это довольно просто сделать и без них.
Фундаментом будут выступать бетонные столбы, для них проделываем отверстия по 130 миллиметров на 0.8 метров. Внутрь вставляем трубы на максимально возможную глубину (например, старые водопроводные). После этого заливаем все раствором, используя рубероид и гильзы.
Обвязкой будет выступать брус 100 на 100, который мы прикрутим к уголкам.
Пол и стульчак покрываем шпунтованными досками. Конструкция для самого стульчака стандартная, ничего особенного, можно сделать ее съемной.
Стойки делаем из бруса 50 на 50.
Крышу делаем из струганных досок 25 на 120, добавляем к ним плоские листы оцинковки, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.
Для стен и стульчака берем 9 миллиметров ОСП, с внутренней стороны покрываем их лаком, для уменьшения риска получения заноз, так же лаком покрывается сидение на унитаз.
Наружная обрешетка делается из бруска 25 на 50, подойдет практически любой, поверх него накладываем сайдинг.
В нижней части по периметру конструкции можно положить какие-нибудь обрезки от профнастила, это поможет создать нужный визуальный эффект.
Порог можно отделать оцинковкой.
Для окна у входа можно использовать поликарбонат, для создания вентиляции возможно допущение небольших щелей.
Дверь делается из листа ОСП, снизу и сверху прикладываются доски 25 на 120, с внешней стороны так же ставится доска, оставляется место под сайдинг, скрепить доски с листом ОСП можно простыми саморезами. Также небольшими саморезами к конструкции крепится сайдинг.
Надеюсь, что описание того, как сделать туалет на дачу своими руками, поэтапное фото этого процесса, вдохновят кого-нибудь на новые подвиги в улучшении жизненного комфорта, ведь именно от таких мелочей зависит получение полного удовольствия от дачного отдыха.
Теперь вы знаете, как сделать туалет на даче, какие с этим могут быть сложности и что нужно учитывать.
Как сделать туалет из досок для дачи с выгребной ямой
Для возведения дачного туалета используются различные материалы. Наибольшее распространение получили доски.
Процесс строительств в данном случае выглядит следующим образом:
1. Выкапывается выгребная яма достаточно объема. Чаще всего около 2 – 2,5 кубов. Ее формируют таким образом, чтобы какая-то часть оказалась за пределами кабинки. Дно ямы стоит сделать с небольшим уклоном в сторону будущего выгреба. Чтобы обеспечить достаточный уровень герметизации, выгребную яму стоит обложить кирпичом, блоками или другими материалами;
2. Готовится фундамент по туалет. Для этой цели можно использовать песчано-цементные блоки, которые заполняют цементом и слегка заглубляют;
3. Изготавливается нижнюю обвязку туалетной кабинки. Для этой цели используется доска размером 100 на 50. Нарезаются элементы нужной длины. Обычно по 1 метру. Для соединения досок между собой используются монтажные уголки. Тщательно выверяется пространственное положение каждого элемента и равенство диагоналей. Нижнюю обмазку обрабатывают составом, предотвращающим гниение древесины;
4. Нижнюю обвязку устанавливают на фундамент, предварительно уложив гидроизоляцию, и крепят к основанию;
5. Собирают каркас будущего туалета, используя бруски размером минимум 40 на 60 мм. Высота вертикальных стоек отличается: два по 2 м, два – по 1,8 м. Это позволяет сформировать необходимый уклон у кровли. Закрепляются горизонтальные планки и собирается кровля. Для обеспечения достаточной жесткости устанавливаются раскосы;
6. К нижней обвязке крепятся брусы, на которые будут укладываться доски пола толщиной минимум 25 мм. Все элементы обрабатываются защитным средством. Каркас обшивается досками толщиной 25 см. Для крепления используют гвозди. Вырезается отверстие подходящего размера. При желании монтируется стульчак подходящей конфигурации;
7. Из брусков размером 40 на 60 мм изготавливается каркас двери. Обшивается досками. Готовая дверь навешивается на петли. Обязательно предусматривается зазор между створкой и стенками. Крепятся ручки, защелки;
8. Монтируется кровля. Укладывается кровельный материал, например, профнастил;
9. К нижней обвязки крепится доска. Выполняется обсыпка.
Фундамент или подпорки
Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:
- Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича.
Существующие варианты обустройства фундамента под уличный туалет
- Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
- Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
- На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу.
Процесс сборки каркаса туалета
Окончательная отделка уличного туалета
- Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется.
Процесс обшивка каркаса туалета досками
- Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу.
Процесс покрытия каркаса туалета черепицей
- Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
- Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.
Смотрите в видео как быстро изготовить фундамент под дачный туалет.
Виды туалетов
Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом. Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.
Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче
Простая конструкция дачного туалета Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.
Люфт-клозет
В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома
Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома.Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм. В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета
Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет. Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции
Процесс постройки люфт клозета на даче
Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.
Пудр-клозет
Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче
Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы. При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке
Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя. Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.
