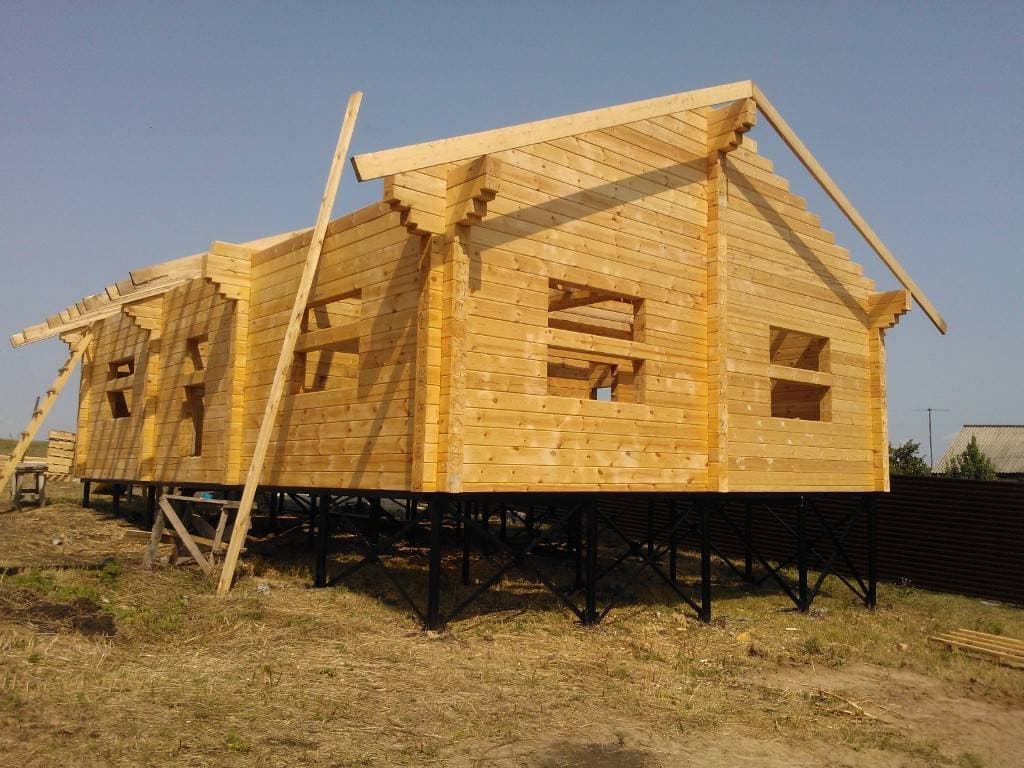

Строительство домов из бруса на свайно-винтовом фундаменте

Сколько нужно свай на дом: алгоритм и критерии расчета, наглядный пример

Самый простой способ узнать, сколько нужно свай на дом – обратиться за помощью к специалистам. Однако примерный расчет вполне реально осуществить и самостоятельно, руководствуясь нижеприведенной информацией. Это позволит прикинуть конфигурацию фундамента, а также узнать его ориентировочную стоимость.

Критерии расчета количества свай

Калькуляция свайно-винтового фундамента осуществляется на основе двух ключевых критериев:

1. Общая нагрузка на фундамент — складывается из:
   • веса материалов здания — рассчитывается путем суммирования фактической массы несущих стен, перегородок, перекрытий, кровли, фасадной и внутренней отделки;
   • полезной нагрузки — вес располагаемых в доме вещей, а также масса проживающих людей. Согласно СНиП для жилых зданий берется усредненный показатель 150 кг/м2;
   • снеговой нагрузки — расчетная масса снега, скапливающегося на кровельном перекрытии. Берется тоже из СНиПа в зависимости от снегового района. Средний показатель – 180 кг/м2;
   • коэффициента запаса — число, на которое умножается общая нагрузка на фундамент. Обычно берется показатель 1,2.
2. Грузонесущая способность местного грунта — рассчитывается исходя из его состава, плотности и других характеристик, которые получаются путем геологической разведки.

Если такие мероприятия провести нет возможности, то берется усредненный показатель для сваи диаметром 108 мм, углубленной в грунт на 2,5 м. На каждую такую опору можно возлагать минимальную нагрузку от 2,5 тонн.

Кроме описанных критериев учитывается диапазон рекомендуемых ГОСТом расстояний между соседними винтовыми сваями – от 1,5 м до 3,0 м.

Алгоритм расчета на основе вышеописанных критериев будет следующим:

1. Суммируем все значения, влияющие на общую нагрузку.
2. Умножаем полученное число на коэффициент запаса.
3. Указанное значение нагрузки делим на 2500 (2,5 т = 2500 кг).

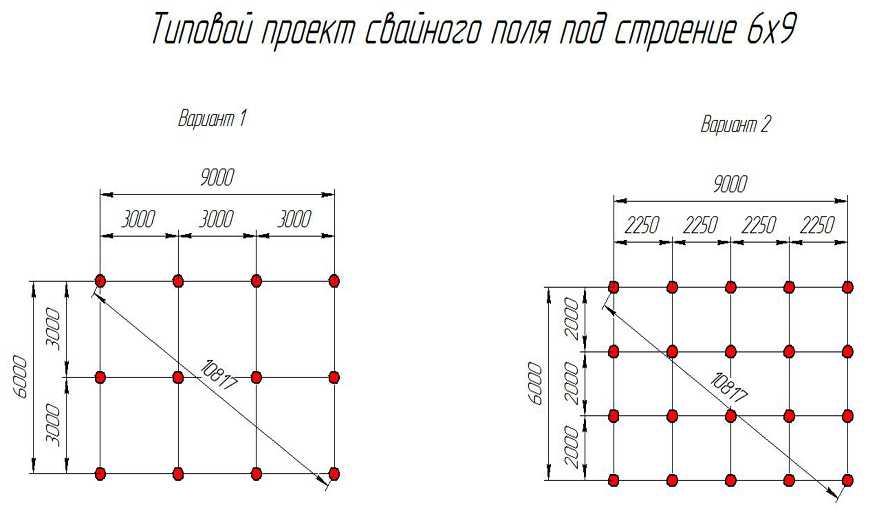

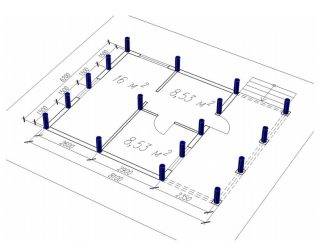

4. Полученное количество свай равномерно распределяем по свайному полю с учетом диапазона рекомендуемого расстояния между опорами.

Пример расчета свай

В качестве примера возьмем двухэтажный дом из бруса. Размеры коробки — 9×11 м. Брус — 200×200 мм. Вес материалов такого дома будет составлять примерно 77 т. Полезная нагрузка: 9×11×150×2=29,7 т. Снеговая нагрузка: 9×11×180=17,8 т. Суммарно получается 77+29,7+17,8=124,5 т. Умножаем полученное число на коэффициент запаса и получаем: 124,5×1,2=149,4 т или 149400 кг.

Теперь делим полученную нагрузку на несущую способность одной сваи: 149400/2500=60 шт. То есть для приведенного в качестве примера двухэтажного брусового дома понадобится, как минимум, 60 стандартных винтовых свай.

Чтобы рассчитать, сколько нужно свай на дом, более точно, желательно обратиться к специалистам. Приведенный алгоритм и пример являются сугубо ориентировочными. При реальном расчете учитывается ряд индивидуальных факторов, предугадать которые для всех случаев невозможно.

Также рекомендуем прочитать другие наши статьи

19 / 09 / 2017

Канализация в каркасном доме по своему устройству ничем не отличается от аналогичных коммуникаций, прокладываемых в кирпичных, пенобетонных и других капитальных зданиях.

Читать далее…

19 / 09 / 2017

Парная бани из бруса будет обладать целым рядом достоинств только при правильном подходе к ее обустройству. В этом вопросе есть несколько важных аспектов, зависящих, в первую очередь, от условий эксплуатации.

Читать далее…

19 / 09 / 2017

Строительство бани из бруса зимой связано и с некоторыми трудностями, и с выгодными преимуществами. Существует целый ряд особенностей, которые нужно учитывать во время работы при отрицательных температурах воздуха.

Читать далее…

Делаем свайный фундамент для дома своими руками

Чтобы самостоятельно сконструировать фундамент необходимо определить состояние грунта. От этого будет зависеть длина и расстояние свай. Еще следует рассчитать нагрузку сооружения на сваи и почву.

Для возведения фундамента понадобятся инструменты:

• бур;
• инструменты для измерения (уровень, рулетка и т. д);
• бетономешалка;
• емкость для раствора;
• совковая, штыковая и породная лопаты;
• угловая шлифовальная машина;
• кельма;
• вибрационная булава;
• приспособление для вязки арматурного каркаса;
• ножницы для каркаса.

Материалы

• цемент, плотность которого составляет от М200;
• песок и щебень;
• арматура диаметром 12-14 миллиметров;
• битумная мостика либо рубероид;
• вода;
• вязальная проволока.

Бурение скважин

Стержни располагают по периметру построения и фиксируются в проекте планировки фундамента. Параметры определяют исходя из вида грунта и тяжести дома. При подсчетах следует помнить, что ручным буром получиться сделать отверстия диаметром не более 30 сантиметров. Длина штанги буров устанавливается до 5 метров.

Бур располагают так, чтобы усилия в процессе бурения скважин затрачивались по минимуму. В специализированных магазинах можно приобрести аппараты для ручного бурения, которые уширяют нижнюю часть скважины. Благодаря такому агрегату экономятся растраты на бетон.

Если необходимо углубление диаметром до 100 сантиметров, применяют электронные и моторизированные буры. Электрическим буром можно пробурить скважину глубиной до 4 метров.

Исходя из необходимых параметров, на месте скважины лопатой производят углубление около 20 сантиметров. На буре намечают конечную точку бурения, и начинают процесс углубления скважин по часовой стрелке.

Бетонирование

По завершении работ с буром изготавливают орудие для укладывания оголовков углублений. По внутреннему диаметру скважины делают цилиндры из кровельного рубероида. Их длина составляет 25-30 сантиметров. Затем цилиндры вручную вводят в углубления. Приспособление применяют в качестве опалубки и направляющих для заливки бетона.

Ничего страшного если в углублении присутствует вода. Перед бетонированием необходимо откачать воду только в том случае, когда ее количество более четверти глубины скважины.

Следует помнить, что при отказе рубероидного приспособления повлияют на конструкцию фундамента. Бетонное молочко может уйти в грунт. Это приведет к потере прочности фундамента.

После вышеперечисленных работ для увеличения устойчивости столбов понадобиться арматурный каркас. Его делают с помощью вязальной проволоки. Каркас состоит их 3-4 прутов арматуры, которые закреплены горизонтальными связями через каждые 50-60 сантиметров.

Вертикальные прутья должны выступать на 40-60 сантиметров выше заливаемых скважин, чтобы можно было установить ростверк. По окончании соединения каркасных прутьев скважину заливают раствором, уплотняют вибратором.

Далее, переходят к построению ростверки. Их изготавливают из сборных железобетонных или монолитных балок. Ростверки по соотношению поверхности земли разделяют на высокие и низкие. Низкое основание углубляют в землю, а высокое размещают над поверхностью. Для легкого сооружения сечение ленты приравнивается 30(40)х30(40) сантиметров.

Ось сечения ростверки над центром горизонтали свай. Перед заливкой ленты делают опалубку из досок. Далее производится каркас из арматуры, укладывая в обустроенную опалубку на кирпичи, и заливают бетоном. В течение 1-2 месяцев конструкция высыхает и набирает прочность.

Расчет количества винтовых свай с помощью калькулятора

Калькулятор свай

Сторона А
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Сторона B
Менее 3м3 м4 м5 м6 м7 м8 м9 м10 м11 м12 м13 м14 м15 м

Тип строения
БеседкаБытовкаГаражПристройкаБаняДом

Этажность
11.52

Материалстроения
КаркасДерево цилиндрическое d=150Дерево цилиндрическое d=200Дерево цилиндрическое d=250Дерево брусовое 100х100Дерево брусовое 150х150Дерево брусовое 200х200ГазобетонПенобетон

Выбор грунта
ПесокСуглинокТорф, толщина 1.5 метраТорф, толщина 3 метраТорф, толщина 5 метраТорф, толщина 7 метраТорф, толщина 9 метраТорф, толщина 10.5 метра

Количествоуглов дома
456789101112131415

Планируемаявысота поланад землей
менее 50 смболее 50 см

Печка в доме
НетДа

Кол-во свай:
Диаметр сваи:
Длина сваи:

1. Укажите длину сторон вашего строения.
2. Укажите тип строения – беседка, баня, дом, гараж, бытовое сооружение и т.д.
3. Укажите при необходимости кол-во этажей. Примечание:дом с мансардой будет считаться 1,5-этажным строением.
4. Выберите строительный материал вашего сооружения.
5. Укажите тип грунта на участке.
6. Укажите количество углов планируемого дома.
7. Укажите высоту цокольного этажа из предложенных вариантов.
8. Отметьте, собираете ли вы устанавливать камин/печку.
9. Нажмите на кнопку «Рассчитать».

Конечно, данный расчет является предварительным, он послужит ориентиром при планировании бюджета и дальнейшего заказа.

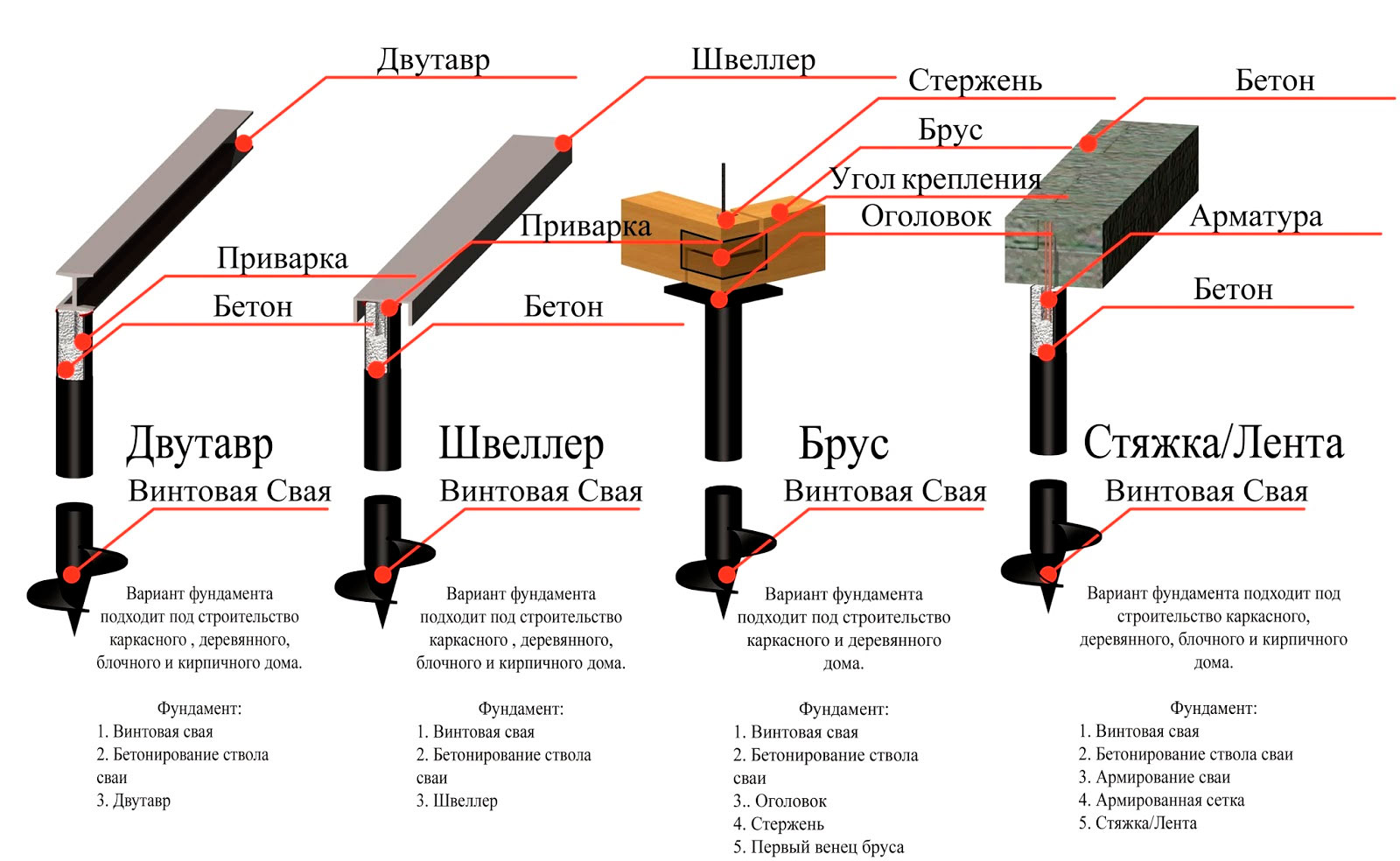

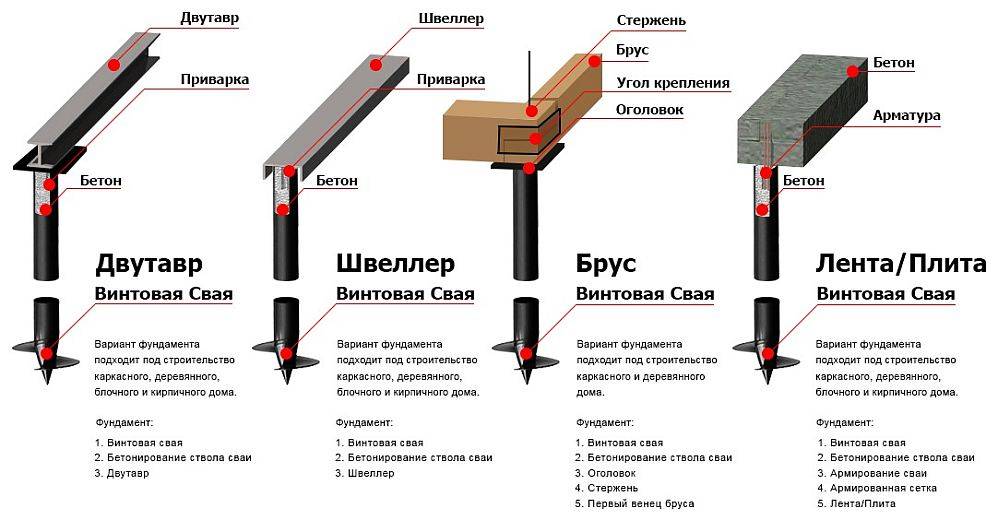

Способ повязки швеллером

Отличие технологии обвязки швеллером от методики установки профилированной трубы состоит в отсутствии стандартных оголовков.

Швеллер устанавливается широкой стороной кверху, образуя горизонтальную площадку по всем балкам обвязки.

В остальном порядок действий аналогичен технике установки профильной трубы.

Обычные размеры швеллера м для свай диаметром до 108 мм (для них используют швеллер 160 мм).

Сварные соединения дополнительно фиксируются болтовыми соединениями с помощью «косынок».

Сварку должен производить профессиональный квалифицированный специалист, имеющий допуск к работам с ответственными конструкциями. Гидроизоляцию обвязки выполняют традиционными обмазочными материалами или защитными полимерными покрытиями

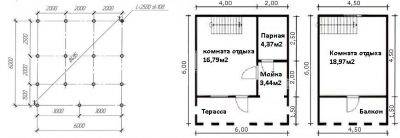

Пример вычисления расстояния

В качестве образца можно использовать фундамент под каркасное строение дома из бруса, который имеет размер 6 на 6 метров. Общий вес здания зависит от высоты здания с учетом кровельной конструкции. Допустим, что конструкция дома составляет совокупность двадцати тысяч кубических метров. Это значение необходимо помножить на массу одного куба бруса. В данной ситуации это 800 килограмм. В результате общий вес составит 16 тонн. К этой массе необходимо приплюсовать примерно 2 тонны, то есть вес отделки и кровли в целом. Далее следует определить:

• Полезный тип нагрузки — 36м2*150кг/м2, в результате получится пять с половиной тонн(5,4);

• Влияние допустимой нагрузки от скопления снега в зимнее время — 36м2*120кг/м2, будет ровняться (4,30) тонны.

После проведения суммарного действия, в результате получается 27,72 тонны. Эту цифру следует умножить на запасной коэффициент, то есть — 1,1. Далее в момент подсчета численности вкручиваемых элементов применяем численность нагрузки (27,72х1,1=30,5)В случае не ровного числа округляем его. Используя винтовую опору с 89 диаметром, которая выдерживает массу в 2 тонны, (30.5/2 =16). В результате для строительства такого дома, получается 16 винтовых свай. Их в дальнейшем равномерно размещают по строительному участку. От количества элементов для фундамента будет зависеть шаг между ними. Можно использовать дополнительные опоры для устройства пола. Если планируется монтаж дома с двумя этажами, то численность свай возрастет вдвое. Каждый проект рассчитывается индивидуально.

Преимущества строительства каркасного дома на сваях

Свайный фундамент обладает весовыми преимуществами перед другими:

• приемлемая стоимость монтажа;
• доступная цена;
• отсутствие необходимости усиления по всему периметру;
• возможность монтажа собственными силами;
• долговременная эксплуатация.

В некоторых случаях фундамент из свай при строительстве каркасного дома целесообразнее, чем ленточный или монолитный. Особенно актуально использование винтовых свай на заболоченной местности и участках с высоким уровнем залеганием грунтовых вод. Сваи в таком случае предотвратят разлом фундамента при весенних перепадах уровня почвы, в чем монолитный фундамент будет бессилен.

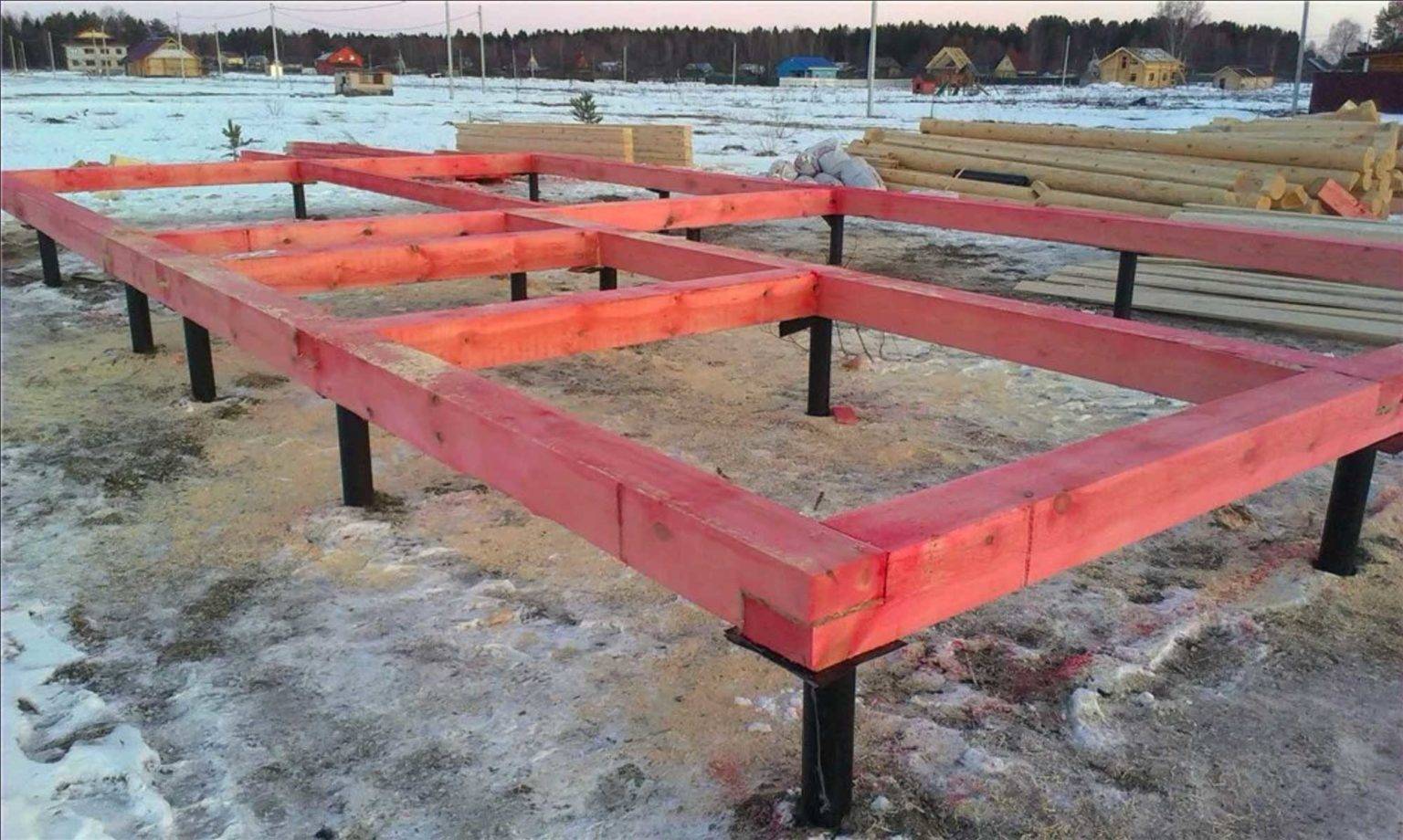

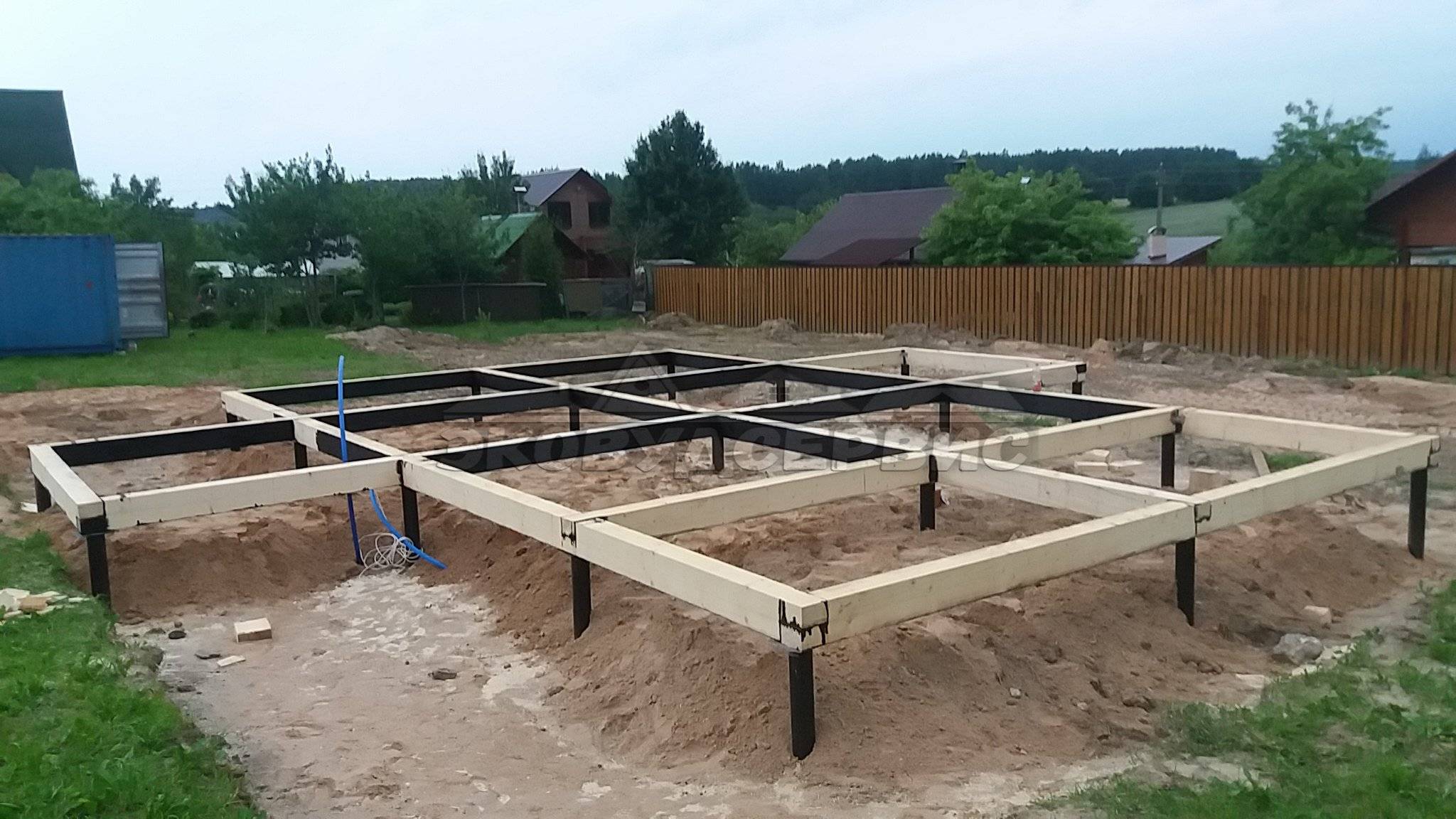

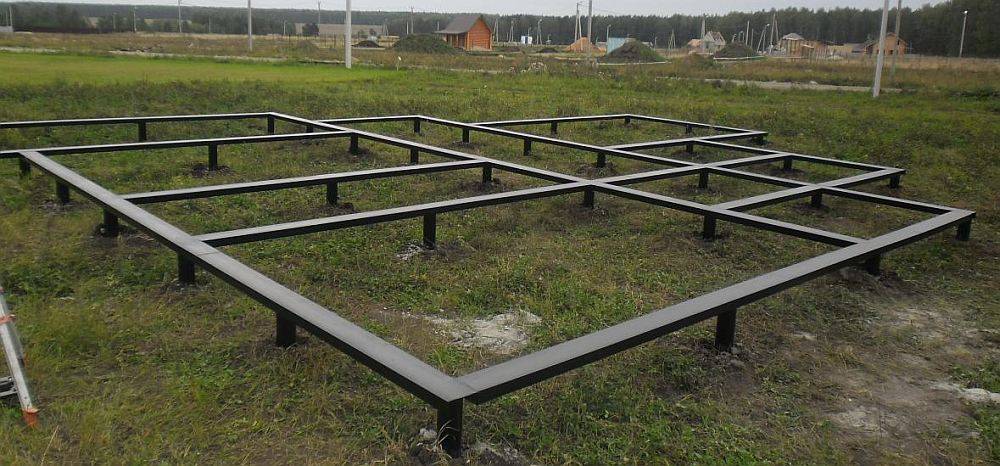

Обвязка свайного фундамента

Эта стадия сооружения фундамента подразумевает соединение воедино в горизонтальной плоскости выступающих фрагментов опор. Обвязка свай обеспечивает монолитность всего фундамента в целом и служит балансиром стойкости конструкции каркасного дома.

Обвязку делают с помощью металлического швеллера, который крепится к специально приваренному к вкрученным сваям остову. Если винтовые сваи установлены в правильном геометрическом порядке, то их соединение между собой в процессе обвязки пройдет без затруднений. Но если допущены неровности в выступах элементов относительно друг друга, то процесс может затянуться.

Завершается процесс обвязки, как правило, укладкой листами рубероида или другого тепло-гидроизолирующего материала.

На подготовленную площадку монтируют каркас стен – коробку дома. Стены каркасного дома изготавливаются из панелей или предварительно смонтированных щитов.

Делаем свайный фундамент для дома своими руками

Чтобы самостоятельно сконструировать фундамент необходимо определить состояние грунта. От этого будет зависеть длина и расстояние свай. Еще следует рассчитать нагрузку сооружения на сваи и почву.

Для возведения фундамента понадобятся инструменты:

• бур;
• инструменты для измерения (уровень, рулетка и т. д);
• бетономешалка;
• емкость для раствора;
• совковая, штыковая и породная лопаты;
• угловая шлифовальная машина;
• кельма;
• вибрационная булава;
• приспособление для вязки арматурного каркаса;
• ножницы для каркаса.

Материалы

• цемент, плотность которого составляет от М200;
• песок и щебень;
• арматура диаметром 12-14 миллиметров;
• битумная мостика либо рубероид;
• вода;
• вязальная проволока.

Бурение скважин

Стержни располагают по периметру построения и фиксируются в проекте планировки фундамента. Параметры определяют исходя из вида грунта и тяжести дома. При подсчетах следует помнить, что ручным буром получиться сделать отверстия диаметром не более 30 сантиметров. Длина штанги буров устанавливается до 5 метров.

Бур располагают так, чтобы усилия в процессе бурения скважин затрачивались по минимуму. В специализированных магазинах можно приобрести аппараты для ручного бурения, которые уширяют нижнюю часть скважины. Благодаря такому агрегату экономятся растраты на бетон.

Если необходимо углубление диаметром до 100 сантиметров, применяют электронные и моторизированные буры. Электрическим буром можно пробурить скважину глубиной до 4 метров.

Исходя из необходимых параметров, на месте скважины лопатой производят углубление около 20 сантиметров. На буре намечают конечную точку бурения, и начинают процесс углубления скважин по часовой стрелке.

Бетонирование

По завершении работ с буром изготавливают орудие для укладывания оголовков углублений. По внутреннему диаметру скважины делают цилиндры из кровельного рубероида. Их длина составляет 25-30 сантиметров. Затем цилиндры вручную вводят в углубления. Приспособление применяют в качестве опалубки и направляющих для заливки бетона.

Ничего страшного если в углублении присутствует вода. Перед бетонированием необходимо откачать воду только в том случае, когда ее количество более четверти глубины скважины.

Следует помнить, что при отказе рубероидного приспособления повлияют на конструкцию фундамента. Бетонное молочко может уйти в грунт. Это приведет к потере прочности фундамента.

После вышеперечисленных работ для увеличения устойчивости столбов понадобиться арматурный каркас. Его делают с помощью вязальной проволоки. Каркас состоит их 3-4 прутов арматуры, которые закреплены горизонтальными связями через каждые 50-60 сантиметров.

Вертикальные прутья должны выступать на 40-60 сантиметров выше заливаемых скважин, чтобы можно было установить ростверк. По окончании соединения каркасных прутьев скважину заливают раствором, уплотняют вибратором.

Далее, переходят к построению ростверки. Их изготавливают из сборных железобетонных или монолитных балок. Ростверки по соотношению поверхности земли разделяют на высокие и низкие. Низкое основание углубляют в землю, а высокое размещают над поверхностью. Для легкого сооружения сечение ленты приравнивается 30(40)х30(40) сантиметров.

Ось сечения ростверки над центром горизонтали свай. Перед заливкой ленты делают опалубку из досок. Далее производится каркас из арматуры, укладывая в обустроенную опалубку на кирпичи, и заливают бетоном. В течение 1-2 месяцев конструкция высыхает и набирает прочность.

Какие фундаменты по дом из бруса можно принимать

Существует 4 основных вида фундаментов:

• Ленточный;
• Столбчатый;
• Свайный;
• Плитный.

Они служат основанием для разных зданий, в частности – для деревянных коттеджей. Какой фундамент выбрать для дома из бруса в каждом конкретном случае – определим, проанализировав каждую конструкцию.

Ленточный фундамент

Это самый понятный и распространённый вид фундамента. Стоит отметить, что он же и самый дорогой. Его конструкция представляет собой сплошную стену, заглубленную до уровня промерзания грунта или немного выше.

Плюсы ленточного сборного и монолитного основания:

• Надежность. Это самая прочная и долговечная конструкция.
• Возможность обустройства подвала есть только в ленточных фундаментах.
• Опора под всеми стенами – несущими и самонесущими.
• Возможность обустройства при грунтовых водах и пучинистых грунтах.

Недостатки:

• Высокая стоимость – основной недостаток фундамента. Требуются значительные затраты на монтажное оборудование, материалы и трудовые ресурсы.
• При неправильном расчете фундамент не оправдает своей функциональности: при сильном пучении грунта и слабой нагрузке от конструкций стенки основания просто деформируются, а это прямая опасность для всего дома.
• Трудоемкое обустройство стен, гидроизоляции.

Ленточный фундамент под дом из бруса точно следует выбрать, если есть потребность в подвале. Заглубленную ленту ниже уровня промерзания грунта принимают в случаях:

• Строительства тяжелого дома из бруса – 2-3 этажа, массивной конструкции;
• При облицовке фасада кирпичом.

Нагрузка на стенки ленты должна быть достаточной, чтобы они сохранили способность сопротивляться пучению грунта. В остальных случаях не следует сильно тратиться и достаточно принять небольшое заглубление до 80 см.

Минимальная ширина фундамента для дома из бруса 150×150 мм сплошной ленты или любой другой конструкции – 200 мм и более.

Столбчатый фундамент

Столбчатое основание представляет собой систему столбиков монолитных или сборных. Их устанавливают на пересечениях стен, в углах периметра и под несущими и самонесущими стенами с шагом 1,0-1,5 метра.

Установка столбчатого фундамента возможна на грунтах с подземными водами, на пучинистых и твердых основаниях. Правда, специалисты не рекомендуют выбирать столбчатые фундаменты под большие дома – строение из бруса не должно превышать 1 этажа с мансардой.

Плюсы:

• Легкий монтаж;
• Невысокая цена;
• Достаточный уровень жесткости при правильных расчетах.

Минусы:

• Ненадежное основание;
• Ограничение этажности;
• Отсутствие подвала.

Сваи

Сваи используют для установки на мягких и подвижных грунтах, при необходимости в строительстве большого дома из любого материала, в т.ч. бруса.

Сваи бывают забивными и буронабивными. Их выбирают, исходя из массы дома и глубины расположения твердых несущих слоев грунта, на которых и происходит опирание.

Плюсы:

• Высокая несущая способность опор;
• Минимальное количество дорогостоящих земляных работ, строительство можно производить даже на холмистой местности;
• Долговечная и надежная конструкция.

Минусы:

Высокая стоимость работ при монтаже забивных свай. Нужно отметить, что для строительства дома из бруса их применяют крайне редко, поэтому данным недостатком можно пренебречь.

Пожалуй, минусов у свайных оснований нет. Под дом из бруса обычно монтируют:

• Буронабивной фундамент – в грунте бурят отверстие, закладывают в него арматуру, производят заливку бетона.
• Винтовой – в грунт ввинчивают металлические сваи. Их наполняют бетоном или оставляют как есть в зависимости от размера поступающей нагрузки.

Расчет нагрузки

Чтобы определить суммарную нагрузку на фундамент, необходимо знать:

• тип и вес стройматериалов, которые будут использоваться для возведения стен;

• габариты постройки, в том числе высоту этажей;
• вес перекрытий, кровли, пола;
• проектное количество людей, которые будут эксплуатировать сооружение;
• вес предметов интерьера, техники и оборудования;
• массу снежного покрова (определяется по климатическим условиям региона).

Для нахождения веса конструктивных элементов используют удельный вес строительных материалов, который можно узнать из справочников в общем доступе. Полезную нагрузку, которая включает вес людей и мебели, условно принимают равной 150–180 кг/м2.

Поскольку точно определить некоторые параметры достаточно сложно, добавляют к нагрузке запас надежности 10–25%.

Сопоставление параметров позволяет судить о том, правильно ли рассчитано количество свай относительно геологическим условиям.

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Стоит ли подкладывать под балки рубероид?

Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.

Leo060147 FORUMHOUSE

Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.

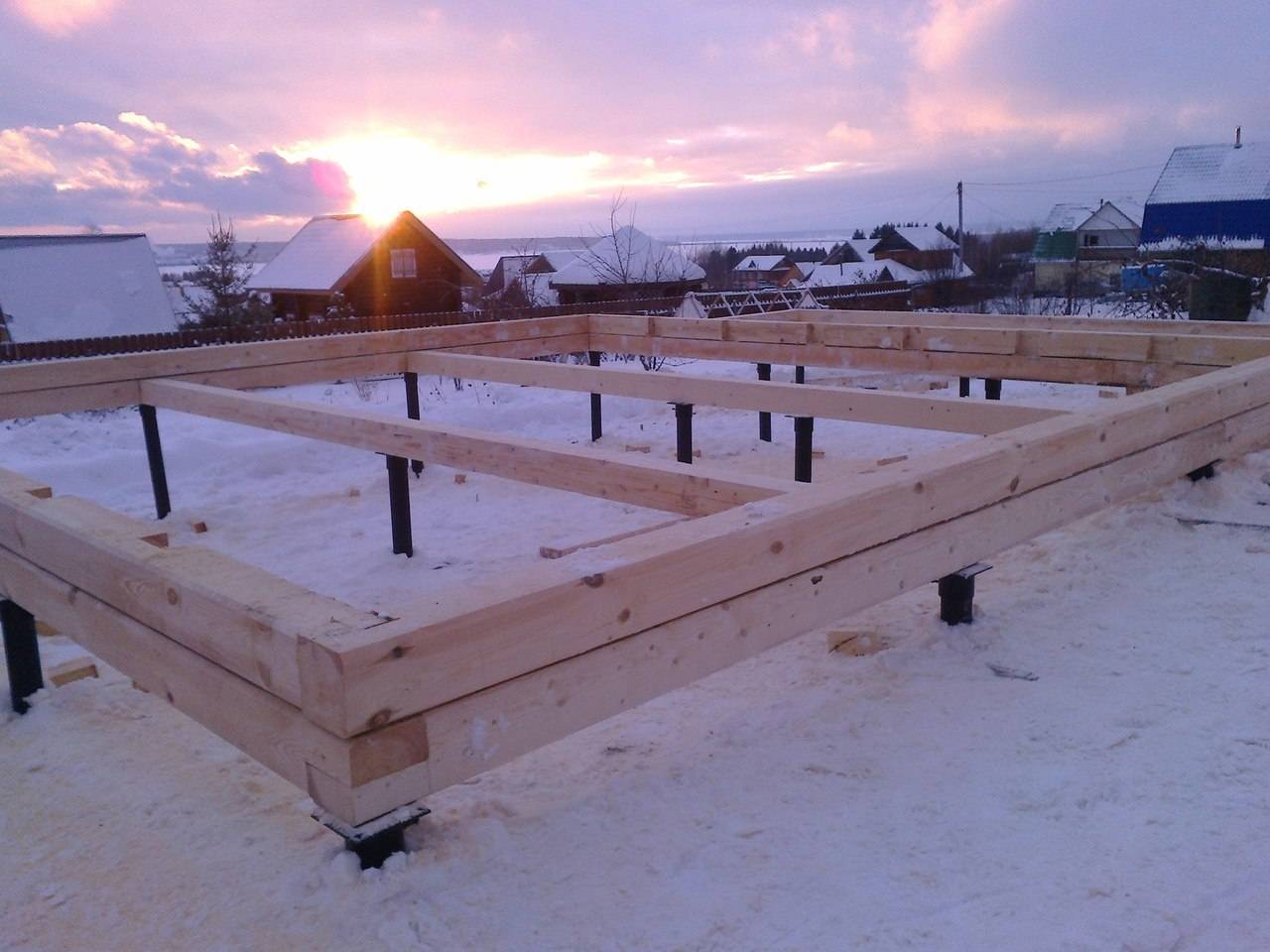

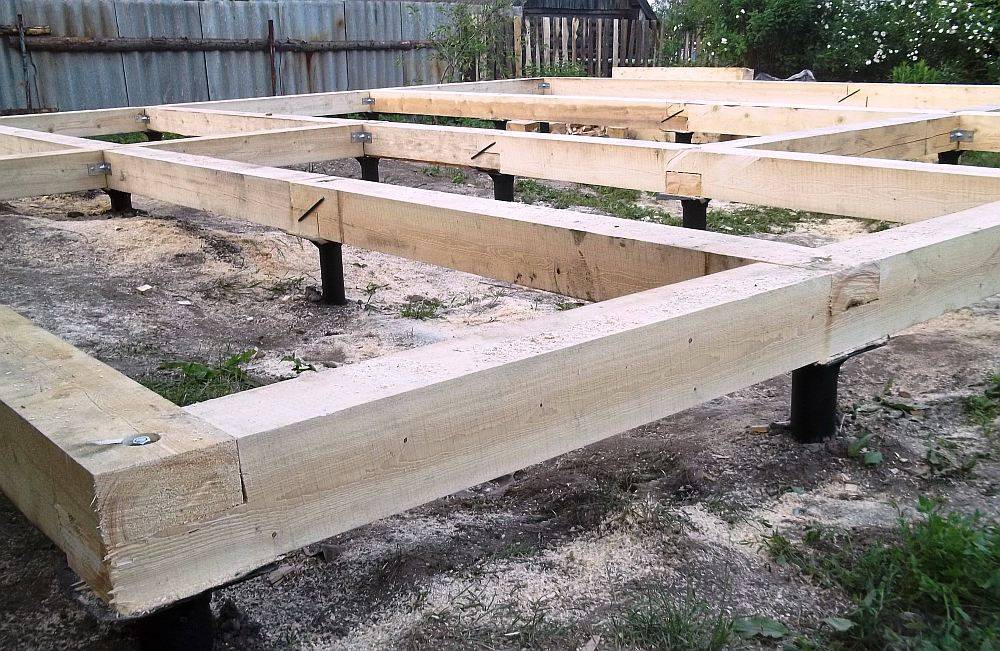

Деревянная основа под стены

Планируемые внутренние перегородки, несущие нагрузку веса второго этажа и кровли солидарно с наружными стенами также обопрутся на антисептированный брус, уложенный на прокрашенный швеллер. Гидроизоляционный слой, как и по бетону, надлежит проложить по всему периметру. Оксид железа – ржавчина и деревянная обвязка дома не лучшее соседство.

Шпильки крепления бруса к прокату предпочтительнее не варить, просверлить отверстия. Для удобства монтажа лаг желательно пропустить по внутреннему периметру брусок 40х40. Плиты ОСП лягут на него, став опорой лагам. Крепление всех силовых узлов каркасного дома осуществляется на гвоздях. Саморезы – только для фиксации ОСП и гипсокартона. Утеплитель независимо от типа: минеральная вата, пенополистирол, другие виды, укладывается вразбежку, перекрывая стыки предыдущего ряда, нейтрализуя образование мостиков холода под полом дома. Невзирая на то, что плиты ОСП, влагостойкая фанера плохо пропускают влагу, пароизоляционная мембрана сверху и ветрозащитная плёнка с противоположной стороны укладываются непременно.

Преимущество использования винтовых опор

Винтовая свая представляет собой простую и одновременно уникальную конструкцию, которая обладает массой преимуществ.

• Опоре не страшны пучения почвы, ведь она проходит через все слои грунта надежно упираясь в твердый слой.
• Срок службы винтовой сваи составляет до 100 лет.
• Дом из бруса на сваях хорошо проветривается, что продлевает его долговечность.
• Свайно-винтовой фундамент практически не дает усадки, поэтому приступать к строительству стен можно сразу после его установки.
• Монтаж винтовых свай занимает всего 1-2 дня.

Кроме того, производить монтаж фундамента можно даже при сильном морозе. Это не отражается на прочностные и эксплуатационные характеристики фундамента.

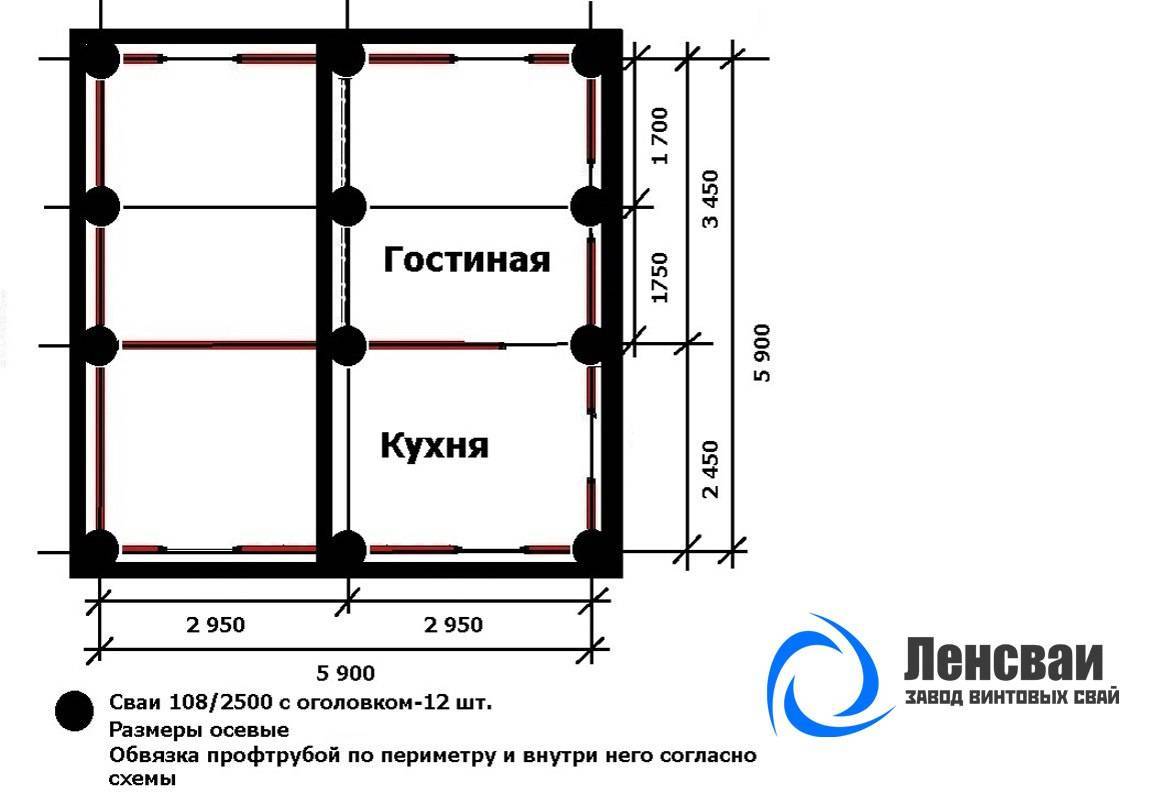

Расчет требуемого количества опор

Во время проектирования будущего сооружения в проектном плане наносят требуемое число опор, чтобы возводимая постройка была максимально надежной и долговечной. Их количество определяется такими факторами:

• предполагаемой массой сооружаемой конструкции, зависящей от применяемого бруса, материала перекрытий, этажности здания;
• размером жилой постройки по периметру;
• геологическими условиями местности и климатом региона.

При неправильном проведении расчетов, если опорных столбов будет установлено меньше, чем необходимо, возможно возникновение следующих проблем во время эксплуатации дома:

• появление неровностей пола;
• провисание отдельных элементов конструкции;
• перекос всего сооружения.

При подсчете требуемого количества столбов на практике пользуются таблицами СНиП. Также обязательно определяют тип грунта на строительном участке. Размеры свай для разных почв представлены ниже в таблице.

Грунт/Требуемая длина винтовых опор разного диаметра, м	⌀ 76 мм	⌀ 89 мм	⌀ 108 мм	⌀ 133 мм
суглинистый или глинистый	3	2,5	2,5	2,5
песчаный	3,5	2,5	2,5	2,5
торфяные почвы	зависит от глубины расположения несущего слоя

Масса постройки считается с предполагаемой меблировкой, техникой, оборудованием и прочими предметами обихода. В расчетах учитывают также снеговую и ветровую нагрузку. Каждая опора способна выдерживать определенную максимальную нагрузку, которая приводится в документах к изделиям. Разделив суммарный вес создаваемой конструкции на несущую способность одной сваи, получают требуемое число столбов.

Опорные конструкции устанавливают по следующей схеме:

• под углами постройки;
• по периметру, с рекомендуемым шагом от 1,5 до 3 м;
• в местах стыков внутренних перегородок с внешними стенами.

Порядок строительства дома из бруса

Каркас устанавливается на гидроизоляционную подложку и дополнительно крепится металлическими скобами

Брусовые строения возводят быстро, т.к. никакой сложной технологии не требуется, главное – определиться с правильностью установки каркаса из вертикальных стоек. Основные упорные столбы ставят по углам, между ними располагают стойки. Для крепости вертикальные части соединяют горизонтальными развязками и диагональными укосами.

Этапы строительства:

• устройство чернового пола, прокладка коммуникаций;
• установка коробки, выставление конструкций кровли;
• обшивка стен, прорезка оконных и дверных проемов;
• кровельное покрытие, установка отливов;
• внутренняя отделка пола, стен, потолка, установка электрических точек и сантехприборов;
• наружная отделка с утеплением.

Верх каркаса связывают деревянными балками брусового сечения 15 х 15 см. Пояс служит опорой для установки кровельных конструкций в виде мауэрлата, обвязки и стропил.

Виды бруса

Дом из клееного бруса по финской технологии на сваях

Для обшивки используют профилированный, клееный и обычный брус, все виды различают по форме, свойствам и цене. Обычный материал выпускают квадратным, после его монтажа проводят дополнительную отделку стен снаружи и внутри. Преимущество в низкой стоимости, простоте обшивки, экологической чистоте. Клееный брус относят к дорогой категории, он не деформируется, прочный.

Профилированный материал является промежуточным вариантом, чаще применяется для отделки, благодаря своеобразному сечению. Брус выпускают разных размеров, чтобы подобрать для разных вариантов укладки.

При монтаже брусья ставят плотно, замки на сторонах позволяют не беспокоиться о проникновении влаги. Иногда упрощают сечение и вносят корректировки, но нужно приобретать товар распространенных брендов, чтобы избежать нестыковок. Поверхность готовой стены покрывают защитными составами и лаком.

Свайно винтовой фундамент для дома 6х8

Стоимость фундамента на винтовых сваях 6 на 8 в СК «Основа» — 38400 р. Свайный фундамента 6х8 подразумевает минимум 12 винтовых свай, максимальное расстояние согласно строительным правилам между сваями — три метра.

Широкодоступная технология возведения фундамента в грунтах Вологодской области — основание из винтовых свай. Строительство конструкции подразумевает минимальные земельные работы. Стоит фундамент на винтовых сваях 6х8 на 30% меньше аналогов, дешевый и высоконадежный фундамент.

Диаметр свай ск «Основа» 108 мм, а длина не сварной трубы до 3,5 метров. Когда это целесообразно — длина трубы увеличивается, чтобы достичь несущих слоёв грунта. Такие спецификации отлично соответствуют грунтам Вологодской области. Наши сотрудники возведут свайный фундамент в сроки — 1 день. Купить винтовые сваи по телефону в Череповце 61-15-51.

Свайно-винтовой фундамент — хорошая альтернатива дорогим железобетонным основаниям под каркасно-щитовой, бревенчатый, брусовой дом. От веса постройки, сложности проекта варьируется число монтируемых свай. Сотрудники СК «Основа» презентуют Вам два варианта свайной схемы:

• 12-ть 108-ых свай;
• 20-ть 108-ых свай.

Свайный фундамент 6х8 цена

Типовой проект свайного поля под строение 6×8

СВФ «Основа»-108/300/2500 с оголовками 150х150 — 12 шт. = 38 400 руб. СВФ «Основа»-108/300/2500 с оголовками 150х150 — 20 шт. = 67 200 руб. со скидкой -5% = 64 000 руб.

В стоимость «Вариант 1» входит:

• Разметка свайного поля;
• Комплект Винтовых свай СВФ «Основа» — 108/300/2500 с оголовками 150х150 — 12 штук;
• Монтаж винтовых свай СВФ «Основа» — 108/300/2500 — 12 штук;
• Обрезка свай по уровню;
• Бетонирование полости каждой сваи;
• Установка оголовков;
• Бесплатная дополнительная обработка надземной части каждой сваи битумной мастикой.

Решение

Избежать недостатков вышеперечисленных вариантов позволяет выбор свайного фундамента. Этот вариант известен в строительстве давно, но массовое использование началось сравнительно недавно.

Свайно- винтовой фундамент позволяет избежать:

• значительного расхода финансовых ресурсов;
• временных потерь, при работе с бетоном;
• земляных работ, ландшафт под строением можно оставлять с несущественными изменениями;
• «подстраивание» под существующий грунт на площадке. Исключением станет только присутствующий скальный вариант грунта;
• сезонного фактора. В отличие от цементных растворов, работы могут производиться круглый год;
• сложностей при подводе коммуникаций;
• возможность возведения зданий в условиях плотной застройки, и при соседстве с природными помехами (например, крупными деревьями) или инженерными сетями, сопоставимый с конкурирующими решениями срок службы.

Способность сопротивления нагрузкам не уступает, если не превосходит более привычные варианты оснований, свайный фундамент для дома из бруса сумеет обеспечить целостность конструкции при эксплуатации. Плюсов добавляет возможность в любое время нарастить фундамент из свай. Это может понадобиться для достройки, например террасы. Доступ под дом для технического обслуживания облегчён и исключает гниение пола под воздействием внешних обстоятельств.

Вернуться к содержанию

Почему выгодно возводить пристройку на винтовых сваях

Пристройка на винтовых опорах возводится быстро и просто

К примеру, нужно поставить пристройку к дому размером 6х6 метров. На свайное основание будет достаточно установить 10-12 винтовых опор. Обычно на такую работу уходит не больше 2-3 дней. Столько же времени уйдёт на устройство ростверка.

При устройстве ленточного и столбчатого фундаментов нужно затратить 1,5-2 месяца. Следует учитывать стоимость материалов и трудозатраты на земляные работы, устройство опалубки, изготовление каркасов из арматуры, заливку опалубки бетоном.

Выдерживают бетон в течение 4-х недель. В зимний период потребуется обогрев фундамента. Всё это говорит в пользу устройства фундамента для пристройки на винтовых сваях.

Выбор материала

Правильный выбор брусового материала невозможно сделать, если не усвоить разницы между усадкой и короблением.

Усадкой называется пропорциональное уменьшение линейных размеров бруса под действием механических нагрузок (весовых в первую очередь) и вследствие равномерной потери влаги.

А коробление — это та усадка, которая искажает геометрию деталей. Она случается из-за неравномерной просушки, без оглядки на механические нагрузки.

Усадка нормирована для различных пород дерева и разных видов пиломатериалов. А коробление является недопустимым дефектом для деловой качественной древесины. Сырое дерево можно правильно досушить, и оно не покоробится. А вот выдержанное, если его неправильно хранить, может очень сильно подвести строителя.

Учитывая все вышеизложенное, легко сделать заключение, что хороший дом можно возвести из следующих видов бруса:

1. Дикого или дикого теса. То есть из леса, пролежавшего на бирже до распиловки неопределенное время. Этот материал самый дешевый, влажность его не нормируется, а усадка равна 10%. И надо иметь в виду, что при плохих условиях хранения после приобретения, он не гарантирован от растрескивания и коробления.
2. Обрезного выдержанного. Этот в распиловку идет, будучи доведенным до воздушной сухости (20%). Причем он ненамного дороже дикого бруса, если речь идет о регионах с развитой лесопромышленностью и активными лесозаготовками. Однако его усадка составляет всего 7%, склонность к растрескиванию нормирована, а коробление при адекватных условиях хранения не допускается.
3. Выдержанного профилированного. Свойства у этого материала практически такие же, как у обрезного выдержанного бруса. Но в работе он гораздо удобнее. Является самым ходовым на сегодняшний день видом строительного бруса, хотя и дороже вышеописанных.
4. Клееного. Этот брус клеится и прессуется из отдельных досочек-ламелей, предварительно выдержанных и пропитанных. Может быть профилированным (дороже) и выдержанным (подешевле). По всем техническим и эксплуатационным параметрам превосходит вышеперечисленные виды строительного бруса и имеет только один минус (для кого-то может быть значительный): клеевые швы на таком материале заметны, и становится очевидно, что дом построен не совсем из натурального дерева.
5. Сухарный. То есть выполненный из сухарника — высококачественного сухостоя. Усадка у такого строительного материала равна 0%. А также полностью исключено растрескивание, коробление и образование гнили. Однако сухарный брус очень дорог, поскольку промышленное получение сухарника (то есть подсечка коры у комля живого ствола) запрещено законодательно во всех цивилизованных странах. И Россия — не исключение. Метод считается варварским, а его использование уголовно наказуемо и карается по соответствующей статье УК РФ.

Специфика размещения свай в зависимости от типа фундамента

Для определения точного расстояния между винтовыми сваями при строительстве каркасного или брусового дома необходимо произвести некоторые вычисления. Обычно это расстояние колеблется в интервале от 1 до 3 метров. При строительстве временных или мелких несущественных зданий оно вычисляется на глаз, что не допускается при проектировании постоянных построек.

При нахождении точного расстояния между сваями учитывается длина балок ростверка, потому что они двумя концами должны упираться в оголовки ввинченных опор. Это правило действует и для каркасных, и для брусовых домов, но не имеет значения, если ростверк отливается из бетона. В таком случае балки в нем просто не используются.

При использовании плит в качестве материала для фундамента интервал между винтовыми сваями определяется проектной документацией, учитывающей их весовые и конструкционные особенности. В таком случае расчеты усложняются, но принципы размещения опорных балок остаются теми же – сваи должны устанавливаться под несущими стенами, у входного портала, под колоннами и т. п.
