Как сделать гараж пенал своими руками возле дома? Чертежи и затраты на материалы и Фото

Установка

Далее следует разобраться, как установить гараж-ракушку. Чтобы ускорить и облегчить процесс, можно работать с помощником, но даже без посторонней помощи сборка конструкции не вызывает особых трудностей. Все строительство проходит в несколько несложных этапов:

1. Выбрав площадку и определившись с размерами гаража, необходимо сделать соответствующую разметку на территории.
2. По углам разметки необходимо неглубоко вбить колышки, между которыми туго натягивается веревка, обозначающая границы гаража.
3. Если площадка не подготовлена, то ее засыпают гравием и трамбуют, либо заливают бетоном. В некоторых случаях может потребоваться установка опалубки.
4. Далее необходимо установить деревянный настил. Для этого используются обычные доски, желательно брать доски толщиной 5 см и длиной 20 см.
5. Каркас рамы собирается из деревянных брусков с размерами 5 на 10 см или 8 на 4.
6. Ближе к основанию каркаса крепятся шарниры при помощи болтов или проушин, которые будут служить основными крепежными элементами.
7. Непосредственно рама собирается из металлических труб, самым оптимальным материалом считается дюралюминий, который фиксируется при помощи металлических направляющих.
8. Для укрепления конструкции необходимо пропустить шнур через углы и каркас будущего гаража.

На этом подготовительный этап закончен. Далее нужно только обшить ракушку снаружи, обычно для этого используется профнастил, но для временной конструкции подойдет даже брезент.

Ворота на гараж-ракушку можно сделать двух типов. Более простым считается обычная распашная конструкция на петлях, она выполняется из того же материала, что и обшивка гаража. Этот вариант прост в исполнении, но имеет несколько весомых недостатков. К примеру, зимой появляется необходимость чистить площадку перед гаражом, так как без этого невозможно будет открыть ворота. Кроме того, что пространство, которое требуется для открытия распашных дверей, может быть занято другими автомобилями.

Вторым вариантом создания ворот является подъемно-секционная конструкция. Она немного сложнее в установке, так как ворота поднимаются вверх, а затем складываются под потолочным пространством гаража. С другой стороны, она имеет немало плюсов, основными из которых являются возможность вплотную подъехать к гаражу и экономия пространства.

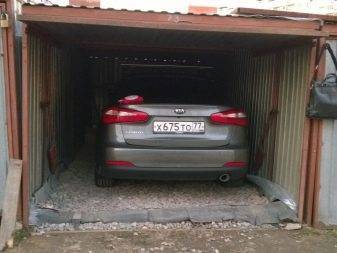

гараж-ракушка изнутри

Полноценная постройка

Во многом возведение полноразмерного мотогаража похоже на процесс постройки мини-бокса, изложенного выше. Но тут речь идет уже не о пристройке, а потому нужно выбрать правильное место. Желательно, чтобы гараж стоял на относительной возвышенности – так ему не будет угрожать грунтовые и дождевые воды.

Если подходящее место для мотогаража есть лишь в низине, или если там расположен весь ваш участок, то фундамент под него придется сделать выше уровня земли, а со стороны ворот построить пандус для съезда.

ВАЖНО: Любые хозяйственные постройки должны отстоять от границы вашего участка не менее чем на метр, а между вашим гаражом и любыми постройками на участке соседа должно быть не меньше 6 метров. Несоблюдение этих правил может привести к судебным тяжбам и принудительному сносу.. Теперь пора выбрать размеры будущего дома для «железного коня»

Теперь пора выбрать размеры будущего дома для «железного коня»

Теперь пора выбрать размеры будущего дома для «железного коня».

Для примера, вам нужно построить гараж для квадроцикла на дачу. Ширина квадроцикла 1,2 м, длина 2,3 и высота 1,2 метра. От этих размеров мы и будем отсчитывать габариты будущего гаража. Для удобства слева и справа от стоящего в нем квадроцикла должно быть не менее полуметра, такое же расстояние отсчитаем от него до ворот.

А перед квадроциклом желательно оставить 2 м, необходимые для организации рабочей зоны с верстаком и стеллажами для запчастей. Высота постройки должна быть 2-2,5 метра, чтобы человеку было комфортно в ней находиться. В итоге мы получаем, что по размерам гараж должен как минимум иметь в длину 4-5 метра, и ширину с высотой по 2,5 метра каждая.

СПРАВКА: Такой гараж подойдет не только для квадроцикла, но и для скутера, велосипеда или мотоцикла (может даже для нескольких).

Что касается инструментов, необходимых для возведения, то тут необходимо смотреть на то, из какого материала вы планируете делать мотогараж. Но в любом случае вам понадобится ведра, корыта, выравниватель и лопаты для создания фундамента, электролобзик, шуруповерт и саморезы для работы с деревом.

Итак, мы выбрали место, разметили размеры будущей постройки. Теперь очищаем стройплощадку от мусора и вырываем котлован глубиной 30-50 см. Его примерно на треть следует засыпать смесью гравия и песка, а затем залить бетоном.

Если вы будете использовать каркас – на этом этапе следует вмуровать в фундамент его основу из металлического профиля или деревянного бруса (не забудьте обработать его антисептиками и огнеупорными пропитками). Для защиты фундамента от дождевых вод следует сделать его немного выше уровня земли и сделать отмостку вокруг будущей постройки.

Следующий этап возведения гаража – стены и ворота. Стены можно сделать из деревянного бруса, профилированного листа, обычной стали или из строительных блоков. В последнем случае сначала нужно сделать цоколь, его можно залить бетоном.

Дальше укладываются поперечные балки крыши, первый слой из досок, второй из рубероида, третий из черепицы или профнастила. Заключительным этапом постройки гаража будет внешняя и внутренняя отделка и подведение электричества и прочих коммуникаций.

Читайте подробнее в статье о том, как провести проводку в гараже своими руками.

Некоторые мотолюбители используют для внешнего украшения своего гаража стилизованные граффити, нанесенные с помощью баллончиков с краской.

Гараж для квадроцикла своими руками:

Как видите, построить гараж для мотоцикла своими руками не так сложно, как могло бы казаться на первый взгляд. Здесь дело требует не столько особых умений и навыков, сколь элементарного желания и свободного времени.

Как собрать гараж пенал – схема и этапы работ

Как собрать гараж пенал

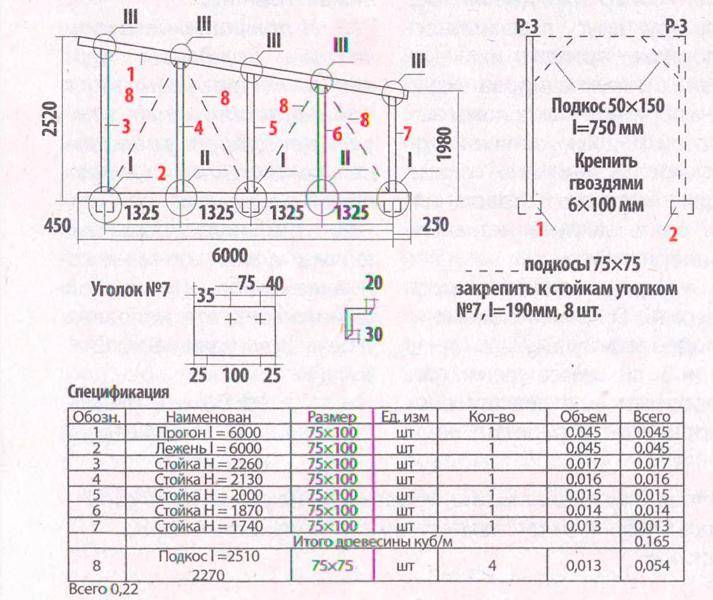

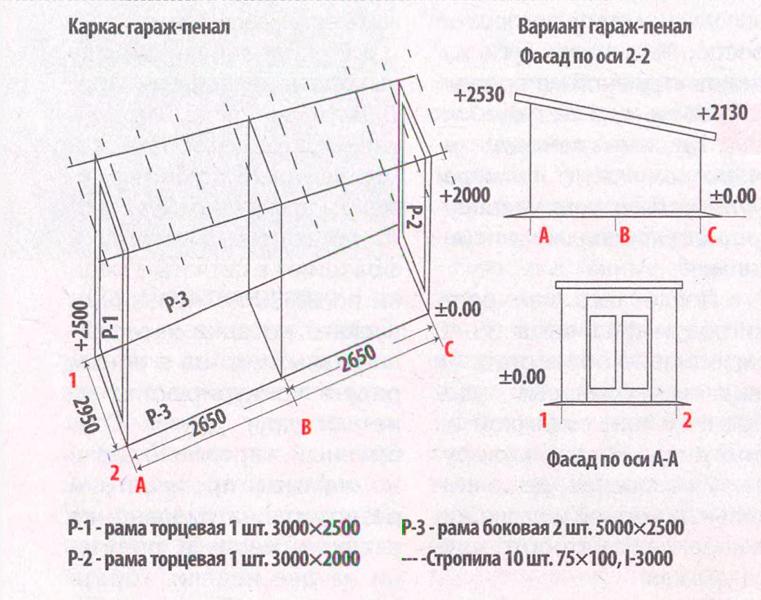

На данной фотографии показана схема того, как собрать гараж пенал. Если Вы хотите решить вопрос с тем, как сделать гараж пенал своими руками без покупки комплекта, тогда следуйте следующим указаниям.

Для начала нужно сделать каркаса для стенок (размер конструкции будет 2,2х3 метра). Для его изготовления необходимо:

• 2 квадратных металлических профиля с сечением 50 на 50 мм;
• 1 поперечная планка на 3 метра;
• Комплект профилированных листов, толщиной 2-4 мм;
• 3-4 упаковки пенопласт 30-50 мм для утепления стен гаража пенала.

Соединение всех элементов происходит за счет сварки конструкции. Самое главное выбрать ровную поверхность, на которой соблюсти прямые углы и выровнять концы будет удобнее. Так Вы сможете избежать отклонений при монтаже каркаса.

Каркас гаража пенала своими руками

После сварки стального каркаса необходимо установить перекладину в середине гаража. Не забудьте отступить 1,5 метра от верхнего края профиля. Затем собираются боковые стенки по тому же принципу, что и основной каркас.

Закреплять боковые секции с задней и передней стенкой можно с помощью болтов, для которых предварительно нужно просверлить отверстия. При этом болты в основном используются для крепления углов, а для стенок по всему периметру профлисты можно закреплять саморезами.

Это интересно: Пол в гараже (77 фото) — варианты напольных покрытий: какие лучше и дешевле, гидроизоляция полимерного и деревянного полов

Строить самостоятельно или покупать?

Определившись с решением об установке гаража-пенала, многие автовладельцы сталкиваются с вопросом, каким образом это осуществить. В свободной продаже можно найти и приобрести все расходные и основные материалы, крепеж, инструменты, чертежи. И самостоятельно своими руками собрать и установить на заранее выбранной территории. Одной из существенных трудностей в таком варианте будет выбор и устройство механизма открывания дверей. Распашные ворота дешевле и проще в обслуживании. Модификация автоматического срабатывания на открывание дороже и требует тщательного наблюдения в процессе эксплуатации.

Совет: устройство крыши необходимо сделать с небольшим наклоном в удобную сторону — для схода снега. Иначе придется регулярно очищать кровлю, чтобы избежать деформации или возможного протекания.

Множество объявлений в газетах «куплю гараж» и постоянное увеличение количества автомобилей в мегаполисах позволяют использовать идею сборки конструкций пенального типа для организации бизнеса. Это в достаточной степени выгодно, поскольку относится к узкой специализации и не требует значительных первоначальных вложений финансовых и трудовых ресурсов.

Как и многие другие приятные нововведения, ракушка
появилась после 91-го года, когда серьезные перемены в законодательстве дали возможность приравнять такую конструкцию к простым тентам, избавляя себя от необходимости оформления бумаг на него. Благодаря этому, в короткий срок, ракушки
стали мегапопулярными.

Компактные, легкие, они появились во всех городах и поселках, причем делалось это без какого согласования с чиновниками, что было радостью для автомобилистов
, ведь ни для кого не секрет, что одно хождение по бесконечности кабинетов бюрократов, может вывести из терпения даже самого терпеливого человека, что уж говорить за траты.

Но… многое изменилось и не в лучшую сторону с 2006 года
, когда новые власти задумались о том, с кого бы еще вытянуть копеечку, другую.

Решение пришло быстро: нужно заставить платить хозяев ракушек
, которых – тысячи тысяч.

В 2006 году было объявлено постановление Правительства РФ, согласно которому, владелец гаража ракушки обязан выкупать землю
, на которой стоит конструкция.

«Благородные» чиновники предложили даже свою цену – 300-360 тыс. руб.
за участок, в противном случае, гараж может быть снесен, как незаконная постройка. Разумеется, такое решение стало резонансным в обществе автомобилистов, но…

Поэтому, прежде, чем ставить ракушку
, продумайте дальнейший ход событий. Лучше всего ставить его на своей земле, в частном владении, тогда никакие юридические моменты не испортят настроение.

Итак, плюсами гаража-пенала является следующее:

• защита автомобиля от вандалов, дождей, солнечных лучей;
• создание места для склада инвентаря, рабочего инструмента;
• легкость конструирования;
• экономичность.

К минусам можно отнести несколько пунктов:

• простенький внешний вид;
• с 2006 года проблемным моментом стало право собственности на участок, на котором стоит пенал;
• также следует помнить, что нельзя ставить ракушку на канализационных люках или на пути у проезжающей спецтехники (пожарной, скорой помощи и др.).

Об истории, законах, плюсах и минусах мы поговорили, теперь, приступим к главному вопросу: технологии сооружения
. Но прежде, надо подготовить участок для будущей ракушки.

Металлический гараж ракушка – плюсы и минусы конструкции

Фото гаража ракушки

Гараж ракушку для мотоцикла можно собрать за пару дней. Связано это с тем, что все панели находятся в готовом для сборки состоянии и дополнительной отделки в помещении Вам не потребуется. К основным преимуществfм данного типа гаражных боксов относится:

• Простота сборки (за счет легкого металлического каркаса и готовых к монтажу гофрированных листов),
• Невысокая стоимость комплекта для сборки (по сравнению с каркасными и блочными гаражами итоговая стоимость выйдет в 1,5-2 раза ниже),
• Нет необходимости закупать дополнительные комплектующие для крепления панелей (все можно собрать с помощью нескольких десятков шурупов и саморезов),
• Возможность создать просторное помещение неограниченного размера,
• Оснащение разборного комплекта подъемными воротами,
• При протечке ремонт гаражей ракушек можно проводить самостоятельно с помощью стальных заплат.
• Вес гаража ракушки не требует обустройства дополнительного фундамента.

Но несмотря на огромное количество плюсов данного типа боксов, как и любая конструкция, гараж улитка имеет несколько минусов:

• Нет возможности до конца открыть дверь при использовании механического механизма;
• Необходимость в утеплении (у металлических гаражей плохая терморегуляция в помещении);
• Опасность появления коррозии на несущих конструкциях.

Как собрать гараж-пенал: схема и этапы работ

Чтобы собрать все своими руками, придется потратить время на составление чертежей и ознакомление с инструкцией.

Каркас

Сначала собирается каркас ворот, которые будут установлены в гараже. Для этого заготавливают две железные стойки с высотой около двух метров и три металлических профиля длиной полтора метра. Крепежные элементы металлопрофиля подсоединяются к верхней и нижней части стоек. В результате получится рама, которую обшивают листами профнастила.

Инструкция по сборке

Монтаж гаража-пенала осуществляется в несколько последовательных этапов:

• Подготовка основания. Конструкция должна ставиться на основание, укрепленное песком.
• Сооружение каркаса. Для изготовления каркаса гаража понадобятся плотные металлические трубы.
• Сборка стен. После изготовления каркаса нашиваются металлические листы, которые будут выполнять функцию гаражных стенок.
• Создание напольного покрытия. Собирать пол надо после сборки каркаса и стенок. Для его изготовления можно использовать деревянные доски или железные листы.
• Укладка крыши. В конце верх гаража обшивается профилированными листами.

Составляем проект и смету

Во избежание лишних расходов и большого количества оставшегося материала перед строительством важно продумать каждую деталь конструкции. Все нюансы следует перенести на составленный чертёж. Его можно создать самостоятельно при помощи подручных инструментов в виде линейки, циркуля и карандаша или же воспользоваться компьютерной программой

Его можно создать самостоятельно при помощи подручных инструментов в виде линейки, циркуля и карандаша или же воспользоваться компьютерной программой.

Шкафчики или стеллажи в гараже обязательно должны быть

Для примера будет взята привычная конструкция с указанными выше стандартными габаритами:

1. Профнастил берётся с расчётом общей площади стен, ворот и крыши пенала, которая не превышает 65 м2. С учётом средней стоимости материала профилированный лист обойдётся вам примерно в 10,5 тыс. рублей.
2. Листы металла нужны для 14 пластин. Стоимость 1,5 м стали выйдет не дороже 100 рублей.
3. Профиль для стоек и ригелей. С учётом габаритов среднестатистического гаража-пенала потребуется 110 м квадратного профиля (50х50 мм), стоимость 1 погонного метра которого составляет около 50 рублей. В итоге на несущие элементы конструкции потребуется 5,5 тыс. рублей.
4. Уголки для крепления профлиста (10 м). Внешний уголок стоит не более 100 р. за 1 погонный метр, в итоге потребуется около 1 тыс. рублей.
5. Петли для установки дверей. В зависимости от конструкции «портала», данный элемент может отличаться. Для стандартных распашных ворот понадобится 2 комплекта петель, что в общей стоимость составит около 150 р.
6. Крепёжные элементы (болты и саморезы) лучше брать не строго по рассчитанному количеству, а с небольшим избытком. На крепёж в общей сложности понадобится около 1 тыс. рублей.

Если для вашего автомобиля стандартные размеры гаража не подходят, все подсчёты производите, исходя из своих потребностей.

Стандартные размеры

Размеры гаража-пенала напрямую зависят от габаритов автомобиля. Также вы заранее должны понять, нужно ли вам свободное пространство для установки стеллажей. Согласно стандарту стальные конструкции должны иметь выпуск в пределах 1 метра на каждой стороне.

На сегодняшний день выделяют 2 вида гаражей-пеналов:

• изделие на одно транспортное средство с размерами 3х6х2,5 м;
• широкая модель, предназначенная не только для хранения автомобиля, но и для небольшой мастерской с габаритами 3х9х3 метра.

Несмотря на то, что внешне гараж-пенал кажется массивным и тяжелым, на самом деле его вес с кровлей без фундамента варьируется в пределах двух тонн. Благодаря тому, что параметры конструкции небольшие и компактные, именно такую модель выбирает большинство автовладельцев. Теперь нет необходимости устанавливать мощные конструкции с фундаментом.

Учтите, что вес постройки зависит не только от ее габаритов и формы, но и от толщины металла. Если используется профнастил с толщиной 2 мм, масса гаража будет приблизительно 1 тонна. Если же толщина листа в пределах 6 мм, то гараж будет весить более 2 тонн. Учитывайте это при выборе манипулятора на груз.

Из каких элементов состоит гараж-пенал

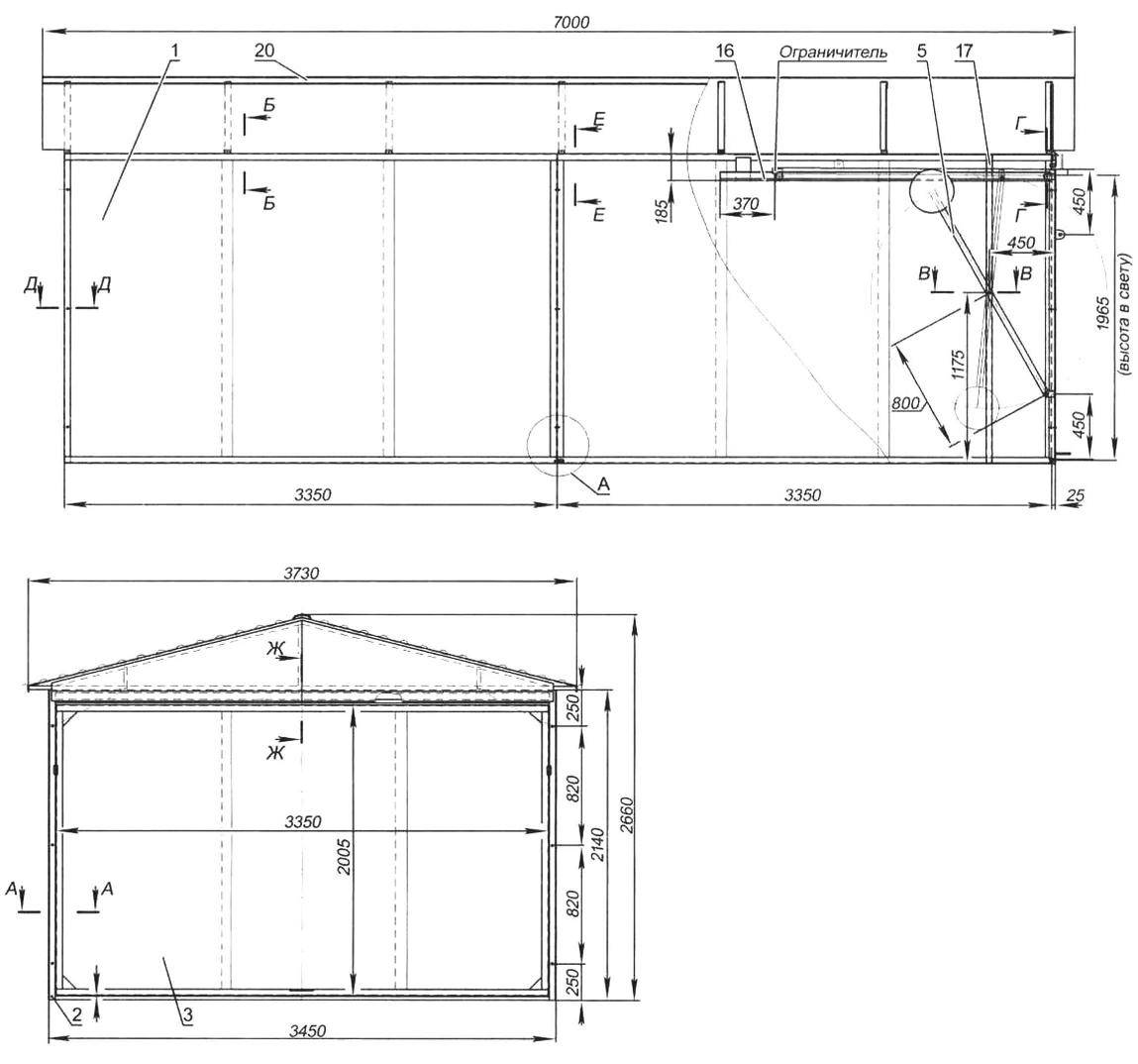

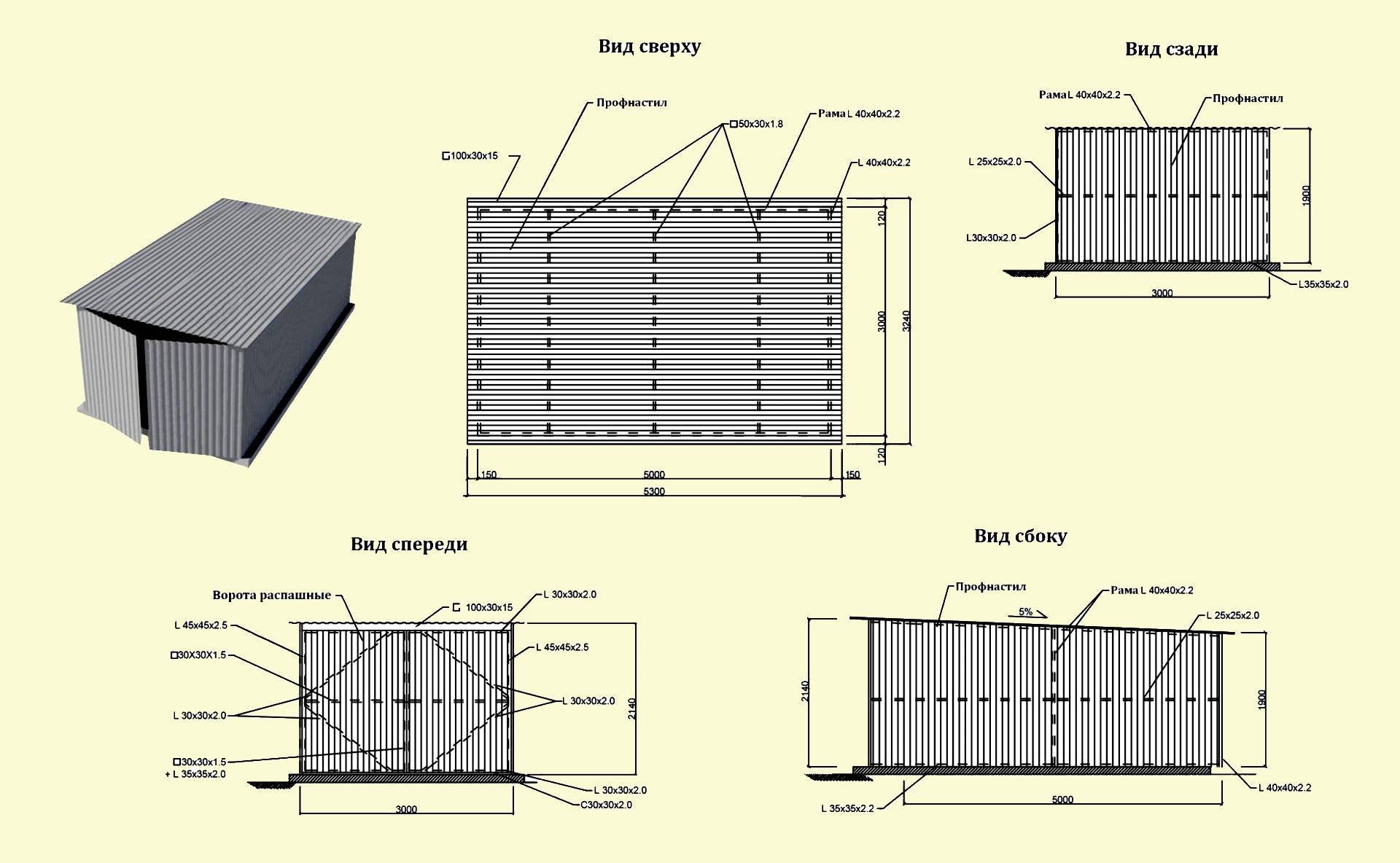

Когда проектируется гараж-пенал, чертеж указывает его габаритные размеры.

• Высота – 2,5 метра.
• Ширина – 3 метра.
• Длина – 6 метров.

При изготовлении устройства предпочтение отдается именно таким габаритам. Наклон крыши выполняется за счет разной длины вертикальных стоек. Скат кровли может быть в любую удобную сторону. В предлагаемом на фото варианте, наклон выполнен на заднюю часть конструкции.

Гараж-пенал из профлиста

Схема сборки гаража-пенала состоит из следующего:

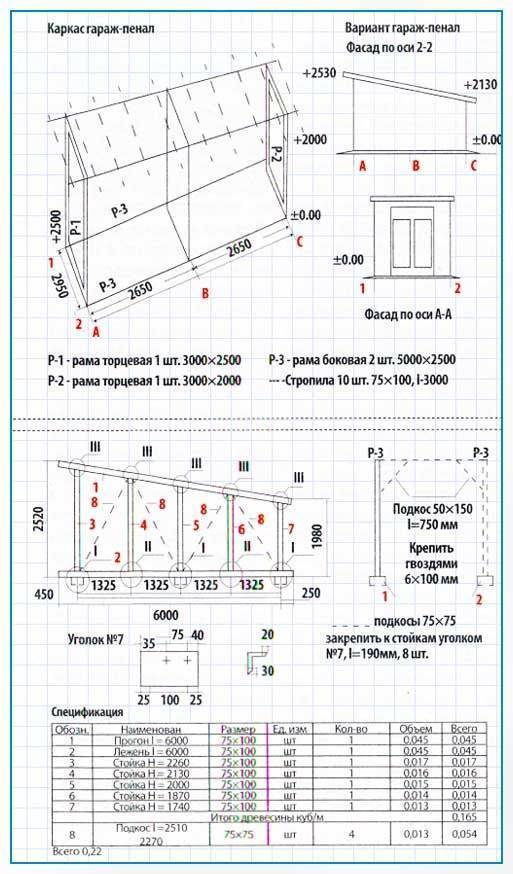

Гараж-пенал схема сборки

При решении установить гараж-пенал, как собрать его подскажет такая технология:

Изготовление каркаса задней стенки с размерами 2,2х3 метра. Для этого берутся:

1. две длины квадратного профиля 50х50 миллиметров;
2. одна поперечина длиной 2,9 метра, Для придания стенке дополнительной прочности к ней будут крепиться профилированный лист и пенопласт для утепления. Внутренние размеры сборочного элемента составят 2,2х2,9 метра.

Совет: Сварку конструкции следует выполнять на ровной поверхности, с соблюдением прямых углов и уровнем контролировать любые отклонения.

Монтируется перекладина посредине каркаса, отступив от верхнего края 1,1 метра.

Собирается гараж-пенал. Длина его боковых стенок состоит из двух сегментов.

Для сборки первого понадобятся длины металлического профиля:

1. для нижней перекладины – 3,0 метра;
2. для верхней перекладины – 3,01 метра;
3. для вертикальной стойки – 2,2 метра, она будет привариваться прямо к задней стенке;
4. для стойки – 2,3 метра, крепится элемент к прилежащей секции.

Совет: После сборки всех частей, по центру приваривается дополнительная распорка для усиления конструкции длиной 2,9 метра.

Для сборки второго каркаса боковой стены берутся отрезки квадратного проката длиной:

1. вертикальный элемент – 2,3 метра, крепится с краю предыдущей конструкции;
2. крайняя стойка – 2,5 метра, к ней будет монтироваться створка ворот;
3. нижняя перекладина – 3,0 метра;
4. верхняя перекладина -3,1 метра.

После сборки всей рамы, приваривается по центру конструкции поперечина, длина ее берется 2,9 метра.

• Две боковые секции крепятся между собой болтами, для которых заранее сверлятся отверстия нужного диаметра.
• Так же образом собирается каркас для другой стороны «пенала».

Какие необходимы дополнительно крепежные элементы

Для придания жесткости всему каркасу конструкции необходимо снизу и сверху установить дополнительные перекладины:

• «Полы» укрепить в трех местах.
• Верхнюю часть гаража в четырех точках.

Для этого заранее нарезаются заготовки из листа металла толщиной пять миллиметров с размерами 50х100 миллиметров – 14 штук. В 10 из них сверлятся по два отверстия с обеих сторон, отступив от края примерно один сантиметр. Эти элементы привариваются по центру к перекладинам так, чтобы отверстия находились по обе стороны перекладины.

В оставшихся четырех пластинах сверлятся два отверстия: одно от края пластины отступив 1,5 сантиметра, а второе через столько же от первого. Поперечина приваривается с самого края этих элементов, образуя букву «Г». При этом отверстия должны располагаться по одну сторону перекладины.

Как изготовить каркас двустворчатых ворот

Для его изготовления используется такой же металлопрокат:

• Две вертикальные стойки по 2,6 метра.
• Три отрезка по 1,395 метров, которые составят: верхнюю и нижнюю перекладины, и горизонталь, привариваемую по центру рамы.

Вторая створка изготавливается аналогичным способом.

Для установки навесного замка (см. Гаражный замок: какой лучше) ушки можно приобрести готовые или сделать самостоятельно из пластины толщиной пять миллиметров. Привариваются они после общей сборки каркаса для гаража-пенала.

Работы на месте установки

После того, как все составляющие конструкции готовы, можно приступать к непосредственной . Для этого выполняются следующие действия:

Расчищается участок, на котором будет возводиться гараж-пенал (по желанию его можно забетонировать)
Каркас задней стенки укрепляют по средством укосин
Установка начинается с боковой части, для чего по бокам сквозь заднюю и боковую часть высверливают отверстия под фиксирующие болты (с отступом в 20см от нижнего и верхнего края рамы)
В полсилы проводят фиксацию метизами
С другой секцией проводят аналогичные действия
Далее на боковые стороны монтируют вторые стены рамы
Проводят трех поперечных нижних лаг, с соблюдением расстояния в 2 метра
Для соединения передних вертикальных стоек и боковых сторон, используется 7-образная распорка (важно контролировать, чтобы пластины смотрели на внутреннюю часть гаража)
Аналогичные меры производятся и в верхней части сооружения
Следующим этапом идет установка распорок из металла, на расстоянии в 150 см друг от друга
Монтируя последнюю перекладину, стоит правильно ее выровнять, так как она будет служить контуром для будущих ворот
Теперь можно затягивать все фиксирующие болты на полную силу
Чтобы ворота могли свободно открываться проводят приваривание шарниров к раме (тут также можно провести ушек под будущий замок)
Теперь на каркас крепится профнастил, при этом важно соблюдать нахлест в одну волну, а фиксирующий элемент устанавливается через каждый прогиб
Чтобы на конструкцию снизить воздействие погодных влажных условий, с наружной стороны делают доборные элементы
Последним моментом идет накрытие кровли так, чтобы края материала выходили за линию карниза примерно на 40-50 см

Как видно из всего выше сказанного, ничего сложного в строительстве гаража-пенала своими руками нет.

Чтобы такое сооружение служило долго и не приносило ни каких хлопот, стоит обратить внимание на несколько моментов:

• Несмотря на то, что такая конструкция легкая и не требует серьезного основания, рекомендуется пол устилать щебнем размером 40 на 70 мм
• Чтобы сэкономить время, начинать нужно с создания отдельных секций, которые потом соединяться в полную конструкцию непосредственно на конкретном участке
• Все металлические элементы необходимо покрывать антикоррозийным раствором, а после его высыхания, красить
• По возможности рекомендуется оснастить такой гараж электричеством

Если такое сооружение планируется использовать и для хранения других предметов, например, садового инвентаря, то об этом стоит подумать заранее, так как вполне возможно, что гараж придется несколько расширить.

Для полноценной эксплуатации помещения, с внутренней стороны стоит его утеплять или пенополистиролом, для чего понадобиться специальный клей

Чтобы быть уверенным в у спешности выполнения своих работ, нужно изначально иметь план-чертеж, который позволит увидеть все тонкости будущей работы.

Именно он поможет не только определить важные моменты, но и рассчитать необходимое количество материалов для самостоятельного создания гаража-пенала.

О том, как сделать гараж-пенал своими руками, можно посмотреть на видео:

Приобретение автомобиля часто сопровождается не только радостью, связанной с покупкой, но и с объективными проблемами, которые требуют быстрого решения.

Речь идет о том, что для сохранности и длительной эксплуатации машины, ее следует размещать на абсолютно безопасной территории. На сегодняшний день существует два пути: охраняемая автостоянка и гараж.

В качестве основы для построения гаража может выступать как типовой, так и специальный проект. Не существует серьезных ограничений в плане материала для возведения постройки: кирпич, металл, газоблоки, пеноблоки.

Первая и наиболее существенная сложность, с которой обычно сталкиваются владельцы транспортных средств на этапе строительства капитального сооружения – необходимость получения разрешения от администрации. Чаще всего на данном этапе процесс останавливается или вовсе сворачивается.
