Проектируем кровлю и стропильную систему каркасного дома
Стропильная система кровли по сути является каркасной стеной под углом к горизонту. Верхний конец упирается в коньковую балку, нижний прикрепляется к обвязке. В данном проекте третий этаж образует мансардное помещение непостоянного проживания, поэтому стационарной лестницы не будет. Высота потолка мансарды должна быть достаточной для взрослого человека (не менее 2 м). Берем калькулятор и вычисляем возможные углы наклона кровли. В нашем случае 27 дают возможность создать мансардное помещение с заданной высотой потолка и использовать 6 м доски в качестве стропил без наращивания. Для удержания коньковой балки закладываем в проект 3 промежуточные опорные стойки + в одном месте коньковую балку прикрепим к вентиляционной шахте. Шаг стропил 610 мм. Стропильная система из доски 150 х 38 мм, с учетом установки обрешетки под osb из доски 100 х 50 мм в сумме дает 200 м. Свесы кровли получаются около 0.5 м. Получается, что 6-ти метровая доска образует стропила длиной 5.5 м, без промежуточной опоры не выдержит снеговой нагрузки. Поэтому в середине ставим опорный простенок, который сформирует боковые стены мансарды. Стойки простенка должны совпадать с проекцией стропил. Потолок будущей масарды формируем затяжками.
Обрешетка из доски 50 х 100 мм с шагом 407 мм для сплошной обшивки osb сформирует основу для монтажа мягкой черепицы. Аналогично основной кровле проектируем кукушки (в английском обозначаются dormer. Для данного проекта 2 кукушки позволяют уйти от двускатной кровли сарайного типа и сделать лицевой фасад дома более симпатичным
Обратите внимание, что стропильная система, перекрытие 2 этажа и каркасные стойки стен выстаиваются в единую вертикальную ось. Это позволяет спроектировать каркас максимально надежным.
Возведение фундамента под каркасный дом
Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.
Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.
Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.
Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.
Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.
Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.
Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.
Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.
А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.
Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.
Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.
Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.
Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.
Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.
Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.
Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.
Расчет стоимости фундамента каркасного дома
Фундамент каркасного дома Главная часть любого здания – фундамент
Важно правильно произвести расчет затрат на приобретение материалов на его строительство
При возведении каркасников в основном применяется свайный или ленточный фундамент.
Строительство своими руками удешевит общую стоимость постройки, но работы, проводимые специалистами, будут произведены значительно быстрее при гарантированном качестве.
В стоимость входят:
- Общие работы: разметка территории, очистка площадки, выстилание поверхности геотекстилем, укладка подушки под фундамент (27 500 руб.).
- Для ленточного фундамента: проведение земляных работ – 9 000 руб., укладка арматуры и бетона – от 42 000 до 63 000 руб., гидроизоляция (рубероид), канализационных труб для грунтовых вод, закладных анкеров – не более 6 000 руб.
- Свайный фундамент: сваи – от 36 000 до 54 000 руб. в зависимости от цены за 1 шт., цена за установку – около 28 000 руб., ростверк из швеллера будет стоить от 30 000 до 45 000 руб., установка цоколя обойдется в 7 000 руб.
Фундамент каркасного строения своими руками будет стоить 60 000 руб., а подрядчикам нужно будет заплатить в среднем 100 000 руб.
Завершающий этап: внутренняя отделка дома
Для максимальной пароизоляции дома и герметичного ввода коммуникаций использовалась пленка, которая предназначена для того, чтобы предотвратить попадание влаги внутрь дома, а пар из дома должен легко выходить. Также подразумевается, что пленка защитит дом от продувания, особенно там, где соединены обвязки и стойки. Стандартно пленка имеет ширину 1,5 м, легко крепится степлером и очень прочная на разрыв. Однако прикрепили ее скотчем.
Положили полы, утеплили стены и потолок.
Сделали перегородку тамбура, ввели в дом электричество, сделали внутреннюю обрешетку и положили гипсокартон. Положили на пол линолеум OSB-3 9мм — для поддержки утеплителя снизу.
Стоимость проектирования
Стоимость эксклюзивного проекта дома с совокупной площадью внутренних помещений (отапливаемой площадью) составит 600 руб./кв. м.
В зависимости от сложности конструкции, размеров строения и прочих факторов, мы используем понижающие или повышающие коэффициенты. Нами оцениваются не метры квадратные, а время, потраченное на проектирование, и степень сложности работ. Соответственно, цена проекта в каждом отдельном случае определяется индивидуально.
Эксклюзивная проектная разработка не будет иметь стоимость в 10 ‒ 15 тыс. руб., как те, что предлагаются на просторах интернета и являются типовыми. Поскольку индивидуальное проектирование будет выполнено именно для вас и не станет предложением, реализуемым в сотый раз.
Установка стропил и кровельного материала

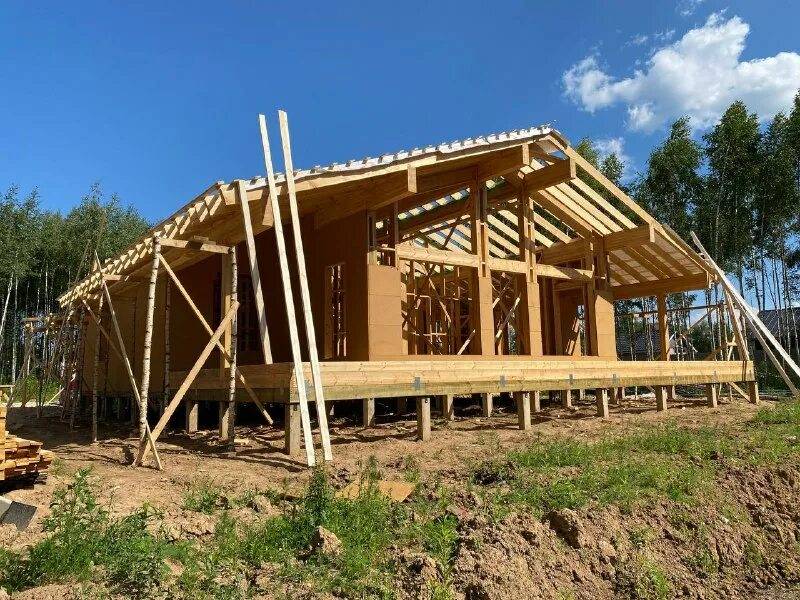

Поставили стропила, предварительно установив коньковый брус, крышу будем делать из Ондулина, поэтому высчитав минимальный угол уклона кровли для Ондулина, конек получился высотой около 1,5 метров.
Далее начались дожди, поэтому нужно было срочно делать крышу, фотографий сделал немного, в основном фотографировал, когда пережидал дождь под уже прибитым ондулином. Крышу делал один, до этого не разу этим не занимался, просто посмотрел ролики о том как правильно стелить ондулин, и все получилось, ни чего сложного.
С крышей стало повеселее, дождь уже не мешает работе, залили плиту под санузел, вывели на глаз по высоте, что бы в дальнейшем положить экструдированный пенополистирол 50 мм и сверху сделать стяжку с армировкой уже с трубами под теплый пол.
Так как укосины и стойки каркасника по двум этажам у нас уже стоят, можно обтягивать стены ветрозащитной мембраной, утеплять стены будем изнутри, а снаружи сделаем обрешетку под сайдинг.
Проект каркасного дома
Без предварительного плана строительство каркасного дома нереально. Проект каркасного дома включает в себя следующие этапы проектирования:
- Проектирование планировки положения каркасного дома, сообразно правилам и стандартам размещения жилого здания на участке;
- Архитектурное проектирование – создание плана дома, чертежей, расчет необходимого количества строительных материалов;
- Конструктивное проектирование включает в себя выбор типа фундамента, формы каркаса дома, перекрытий, формы крыши;
- Проектирование системы отопления, вентиляции, канализации, водоснабжения и системы электричества;
- Расчет стоимости материалов и работы строителей, рабочих;
- Организация строительства;
- Обустройство участка.
Стойки и верхняя обвязка.
Промежуточные стойки из доски 50х100 устанавливаются в соответствии
с расположением окон и дверей, а также с учётом ширины утеплителя (крепятся к
обвязке 2 гвоздями 100 мм).
Также необходимо учесть места, где на каркас стен будут приходиться
лаги пола антресоли.
Поверх укладывается и прибивается
к стойкам верхняя обвязка из двух досок 100х50(Н):
Для придания каркасу жесткости в каркас стен врезать укосины из
доски 25х150 и прибить 2 гвоздями к каждой стойке
(после этого можно убрать продольные временные укосы).
Верхняя обвязка поперечных стен заходит на верхнюю обвязку передней
продольной стены, увязывая таким образом вместе продольные и
поперечные стены:
Возводим каркасные стены дома из досок

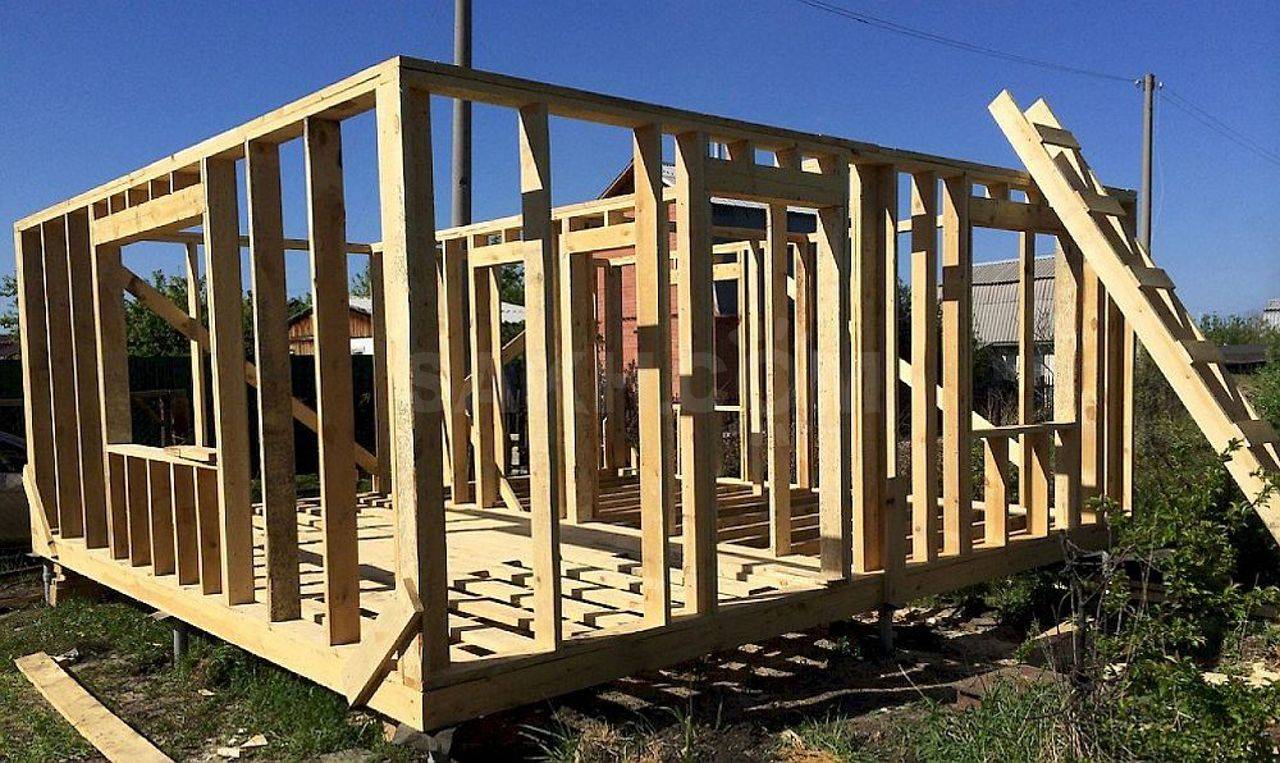

Сборка деревянных стен каркасного дома проводится либо на месте (вертикально), либо на полу внутри будущего здания. Это позволяет не ошибиться с длиной стены, когда человек будет собирать собственный каркасный дом.
Устройство каркаса проводят в таком порядке:
- Делают из деревянных брусков рамку по длине всей стены. Этот прямоугольник по высоте должен быть на 15 см меньше, чем высота будущего потолка (чтобы поместились пол и верхняя обвязка). Ширина бруса – это ширина стены, поэтому рекомендовано сечение 15х15 см. Впрочем, для одноэтажного дома (в т.ч. без мансарды) хватит и 10х10 см.
- Укрепляют каркас стойками. Стойки – это бруски такого же размера, закрепленные внутри каркаса на равном расстоянии. Также из досок-перемычек формируют дверные и оконные проемы. Закрепляют стойки металлическими уголками или методом врубки.
- Устанавливают 2 продольных перегородки, прибивая к рамке и каждой стойке. Одна – на небольшом расстоянии от пола, другая – на таком же от потолка.
- Ставят каркас там, где будет находиться стена дома из досок. Конструкция легкая, поэтому поднять ее не составляет большого труда.
- Прикрепляют устройство к полу, а также подпирают укосами, чтобы повысить устойчивость на время работы.
- Скрепляют соединения перегородок, стоек и рамки металлическими уголками.
- Укладывают внутрь конструкции утеплитель.
- Обивают с обеих сторон ОСБ-плитами или фанерой.
Самое сложное в возведении каркасных домов на участке своими руками – это всевозможные размеры. Их стоит рассмотреть подробнее.
Выбираем шаг установки стоек
Сборка прочной каркасной стены невозможна без правильно выбранного шага между стойками. Его подбирают под толщину (и, соответственно, вес) потолочного перекрытия. Тут есть следующие варианты правильной установки стоек, обозначенные в СНиП:
- толщина перекрытия меньше 230 мм – шаг между стойками не более 2 м;
- толщина от 230 до 280 мм – шаг до 1,7 м;
- толщина более 280 мм – шаг до 1,5 м.
Конструкция стены любого каркасного дома получится надежной только при соблюдении этих норм. Вообще в СНИП содержатся многие основы каркасного строительства домов, так что этот свод нормативных актов стоит прочесть перед возведением здания.
Установка укосов и раскосов
Укосы в каркасном доме
Чтобы собрать скелет надежного каркасного дома, нужно ставить временные укосы. Они подпирают стойки снизу для того, чтобы каркасы были расположены строго вертикально.
После того, как была произведена обшивка каркасов, укосины убирают. Использование укосов позволяет самому построить каркасный дом на участке, не допустив кривизны стен.
Если человек, желая построить дачный дом из досок своими руками, использует вагонку или другие виды наборных панелей – вместо укосов устанавливаются раскосы.
Они постоянны и ставятся под такими же углами. Но раскосы нужно ставить еще и сверху, прибивая к потолочным перекрытиям. Этот метод не даст стойкам «съехать» при обшивке.
Монтаж углов каркасного дома
Хороший каркас для дачного дома нуждается в правильных углах. Самый простой способ создать угол – это установить одну из сторон каркаса стены (брус) прямо туда. Но тогда углы будут холодными, что в России становится большой проблемой.
Есть 2 варианта монтажа углового соединения:
- Расположить стыкующиеся каркасы так, чтобы в углу был зазор шириной 15-20 см. Этот зазор утеплить изоляционным материалом.
- Состыковать каркасы прямо в углу, но при этом дополнительно утеплить поверх обшивки. Также желательно еще раз утеплить углы в конце строительства, во время внутренних отделочных работ. Это поможет правильно построить каркасный дом на участке и избежать проблем с сохранением тепла внутри помещения.
Кроме того, устройство стен каркасного дома в деталях подразумевает, что на углы будет идти большая нагрузка. Поэтому их лучше делать из нескольких брусков, а не из одного.
Калькулятор онлайн
Точные затраты на строительство будут известны только после разработки проекта и составления сметы. Но для предварительной оценки планируемых расходов застройщик может использовать онлайн-калькуляторы для расчета каркасного дома. Они просты в использовании и не требуют наличия строительного образования. В продвинутых версиях программ учитываются габариты и конфигурация строения, материалы, тип остекления и пр.
Также нельзя забывать о возможном увеличении цен на расходники и комплектующие. Поэтому полученный результат рекомендуется умножать минимум на два.
На основании расчетов, выполненных с помощью онлайн-калькулятора, застройщик может оценить свои ресурсы и спланировать порядок выполнения работ. Если сразу не хватает на строительство двухэтажного объекта, можно построить одноэтажный дом с возможностью его реконструкции в будущем. Еще можно отказаться от каких-либо конструктивных решений, значительно увеличивающих стоимость строения: выбрать крышу простой формы, уменьшить веранду, отказаться от балконов или эркеров.
Чтобы рассчитать каркасный дом, надо ввести в калькулятор основные данные по конструктивным элементам будущего строения.
Ноу-хау: сочетания односкатных крыш
Есть одна новая архитектурная мода: двускатная крыша, которая состоит из двух односкатных, но не соединенных в коньке. И технологически речь идет все-таки о двух отдельных односкатных крышах, которые строятся по всем правилам. А по середине размещают либо плоскую часть, либо открытую террасу между двумя половинами дома. Невероятно удачное и функциональное решение, заметим, которое позволяет добавить побольше естественного освещения в дом.
Дома с односкатной крышей признаны во всем мире как наиболее благоприятные в плане энергосбережения. Что и не удивительно, ведь куб в этом плане тоже занимает первое место, а что же тогда представляет собой такой дом, если не куб?
Сейчас мы вам раскроем секрет: все дело в компактности. Любое строение называется компактным, если у него насколько только возможно минимальная площадь всех внешних поверхностей. Так, дом иногда строят по достаточно заковыристым проектам, когда почти у каждой комнаты – по три внешней стены, плюс еще сложная крыша. А иногда так, что у комнат – всего по одной такой стене, а крыша вообще односкатная.
В чем суть? Чем меньше таких внешних поверхностей, которые контактируют с холодным уличным воздухом, тем сам дом окажется теплее. Вот почему в строительстве так важна компактность!
В этой конструкции все просто: односкатные крыши строятся по одинаковым шаблонам, но опираются на два параллельных мауэрлата-прогона. И главный плюс в том, что такая безраспорная конструкция не «раздвигает» стены дома своим давлением, а, значит, к самому каркасному строению уже намного меньше требований по прочности. Правда, в таком доме должны быть минимум две внутренние стены.
А еще в современной архитектуре сравнительно недавно появился новый стиль: объединенные в единое целое крыши, которые имеют наклон в разные стороны.
Технология возведения дачного дома из сип панелей
Возведение дачного домика своими руками доступно любому желающему. Для начала необходимо изучить технологию постройки.
Подготовительный этап
Решив построить дачный домик из сип панелей, нужно обратиться в организацию по их производству. Там предоставят множество проектов, один из которых можно выбрать и подредактировать под индивидуальные пожелания.
Согласно утвержденному проекту производитель создает комплект материалов необходимых размеров и форм, с маркировкой каждой панели. Такие части не требуют дополнительной обработки, обрезки, их просто монтируют на место.
Для монтажа необходимо приготовить хорошо просушенные деревянные доски размером с пазы сип панелей.
Устройство фундамента
Для легкого каркасного дачного домика достаточен ленточный неглубокий фундамент из монолитного железобетона. Чтобы уменьшить его плавучесть, основание засыпают песком.
Бетонный фундамент предполагает прокладку труб для коммуникаций перед заливанием бетона. Такое прочное, устойчивое основание имеет трудоемкий процесс.
Еще более трудоемкий вид фундамента – на винтовых сваях. Требует специальной машины для бурения
Его преимущество в создании вентилируемого погреба, что важно во влажных условиях дачи
Фундамент обмазывается мастикой, и на него укладывается обвязочный брус – основа для крепления сип панелей. По углам конструкция крепится на замочки из пазов и шипов, к фундаменту прикручивается с помощью анкеров, также обрабатывается гидроизоляцией.
Возведение стен
Возведение стен дома происходит в следующей последовательности:
- На обвязочный брус по всему периметру укладывается доска шириной и толщиной, соответствующей пазу выбранной панели. Крепится с помощью саморезов, через каждые 15-20 см. В него будут вставляться запененные пазы панелей.
- По углам устанавливаются соединительные брусья, для стыковки двух панелей. Пазы также обрабатываются небольшим объемом монтажной пены, следует учитывать, что она расширяется. После стыковки .
- Затем к угловым элементам стыкуются остальные панели, пазы запениваются, соединение фиксируется саморезами.
- После установки всех стен, верхние пазы запениваются, и в них укладывается верхний обвязочный брус.
Установка крыши
Крыша садового строения должна защищать от непогоды и шума, сохранять тепло. Эти функции отлично выполняют сип панели.
Для крепления создается каркас крыши с шипами, соответствующим пазам. Таким образом, конструкция собирается очень быстро. Если садовый домик большой, строительство потребует дополнительных перекладин, для удерживания панелей.
Монтаж окон и дверей
Садовый дом, построенный таким быстрым способом, не подвержен усадке, и установка окон и дверей возможна сразу же. Монтаж возможен своими руками.
Для этого понадобятся: клинья-подпорки для выравнивания, уровень, крепежи, монтажная пена, скотч.
Порядок установки:
- В готовые отверстия вставляются окна (двери), по бокам фиксируются клиньями.
- Затем проверяется уровень, регулируется.
- После выравнивания можно фиксировать крепежи к проему, свободное пространство запенивается.
- Соединяется гидроизоляционная пленка окна и стен с помощью скотча.
Внешняя и внутренняя отделка
Отделка сооружения может начинаться сразу после окончания строительства
Это важно для сохранения презентабельного внешнего вида
Поверхность сип панелей ровная и гладкая – не требует тщательного выравнивания, что ускорят процесс отделки. Имеются даже варианты лакирования сип панелей, что подчеркивает близость к природе и естественности.
Этот стройматериал удобен для любого вида внешней и внутренней отделки.
Строительство дачного домика своими руками происходит намного быстрее и проще, если использовать современный материал. Его стоимость окупается не только легкостью монтажа – экономией времени, но и последующем сбережении средств на отопление.
Время чтения ≈ 4 минут
Технология строительства домов из SIP (СИП) панелей применяется несколько десятилетий в Северной Америке. Распространено такое строительство и в Европе. Популярность данной технологии обусловлена надежностью конструкции, высокой скоростью строительства вне зависимости от погодных условий, хорошими теплозащитными показателями. Простота сборки дает возможность построить дом из СИП-панелей своими руками без привлечения большой бригады и тяжелой техники.
Вентиляция

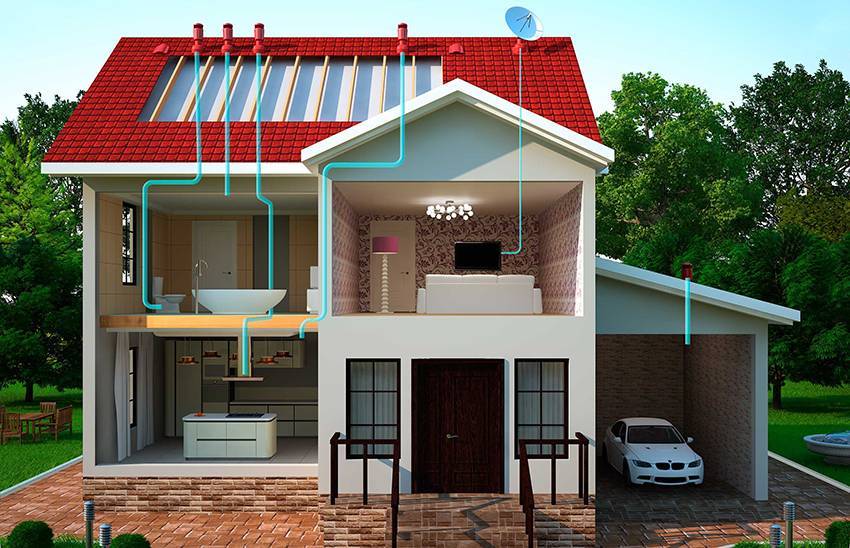

Вентиляция каркасного дома должна быть четко определенна и продумана еще на этапе проектирования. При правильном выполнении вентиляции, в доме будет обеспечен оптимальный микроклимат.
Вентиляция может быть:
- Естественной (форточки, окна вентиляционные трубы);
- Искусственная с установленным вентилятором (например, кухонная вытяжка);
- Комбинированная, когда используются оба вида вентиляции;
- Совмещенная с воздушной системой отопления.
Вентиляция просто необходима на кухне и туалете. При этом благодаря особой конструкции дома, все элементы вентиляции можно скрыть за стенами.
Проектируем перекрытие первого этажа
Для моего проекта выбраны перекрытия из двутавровых деревянных балок высотой 200 мм, соответственно наружный периметр, сдвоенные-строенные лаги и проставки будут проектироваться из доски сечением 38 х 200 мм. В случае если Вы не можете использовать доски (например, при высоте двутавровых балок или ферм перекрытий 350- 400 мм) все эти элементы проектируются из двутавровых балок и каркасных ферм. Но так как для моего проекта максимальный пролет не превышает длину 3,75 м, будем использовать наиболее доступные двутавровые балки в сочетании с досками. Шаг лаг подбираем под ширину листа внешней обшивки платформы 1219 х 2438 мм с учетом рекомендуемого зазора 3-4 мм. Чтобы первый лист попадал на всю толщину внешней доски платформы, сокращаем первый шаг на половину толщины лаги 80/2= 40 мм + 2 мм зазор = 568.5 мм, далее шаг лаг стандартный 610.5 мм.
Этот прием будет применяться при проектировании стен каркасного дома и кровельной обшивки. С помощью нехитрого приема 610.5 Enter-*количество лаг-Enter за одну операцию устанавливаем лаги с заданным шагом. Таким же приемом можно поставить лаги с шагом 407 мм или любым другим. Многие материалы в Северной Америке производятся с учетом быстрого проектирования и строительства каркасных домов. Направления лаг обычно выбираются в направлении наименьшего пролета комнат, шаг подбирается согласно готовых таблиц.
В проекции внутренних стен устанавливаем сдвоенные доски
Также обращаем внимание на места, где будут опираться мощные несущие стойки стен. В этих местах устанавливаем дополнительные блоки между лагами
Данную группы элементов можно проектировать после стен, ориентируясь на проекцию несущих стоек. На рисунке ниже я отметил эти элементы. Лаги создаются как компоненты, после окончания проектирования объединяем все элементы перекрытия в слой. Количество лаг Вы можете пересчитать руками либо применить плагин Cut List;
Расчет материалов
С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.
Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6
При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.
