Возведение стропильной системы мансардной крыши: особенности устройства и монтаж своими руками

Виды стропильных систем

Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.

Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.

Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:

1. Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
2. Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.

Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.

Блочный тип

Определения

Мансардными традиционно называется вполне конкретный вид крыш — ломаные, то есть с двумя скатами с переменным уклоном. Однако традиционное определение неполно. На самом деле так можно назвать любую крышу, позволяющую разместить под ней мансарду — жилое помещение, ограниченное скатами кровли.

Вот основные виды мансардных крыш:

Изображение	Тип и краткое описание
	Односкатная: единственный скат кровли опирается на капитальные стены разной высоты. Для эффективного использования всей площади мансарды меньшая из стен должна иметь высоту не менее 1,5 метров, что подразумевает увеличение затрат на строительство.
	Двускатная: представляет собой в разрезе равнобедренный или (реже) несимметричный треугольник. Использует полезную площадь менее эффективно, чем ломаная.
	Вальмовая: вариант четырехскатной с двумя парами скатов разной площади.
	Полувальмовая крыша отличается от вальмовой наличием укороченных вертикальных фронтонов.
	Ломаная имеет два ската с переменным уклоном. Она выгодна наиболее рациональным использованием площади мансардного помещения: участки с низким потолком у боковых стен имеют минимальные размеры.

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

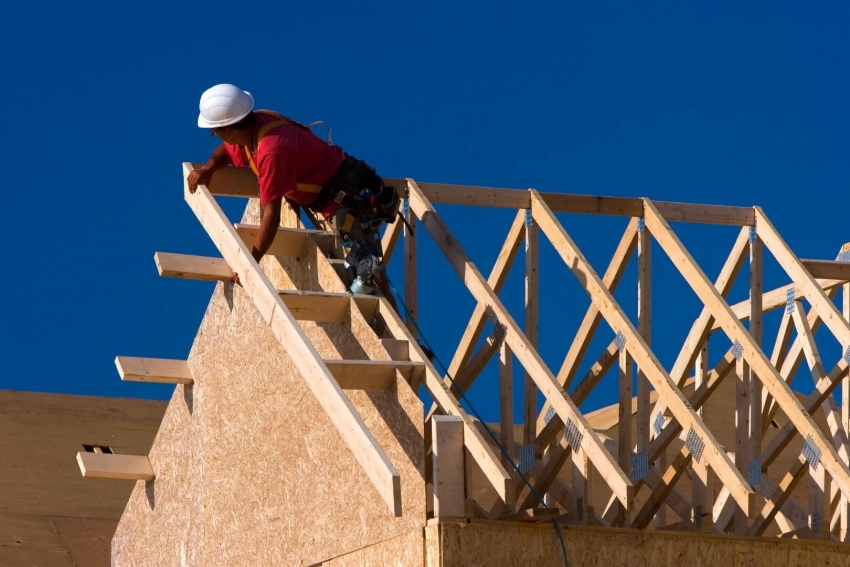

Устройство стропильной системы двухскатной крыши своими руками

Стропильная система мансардной крыши: особенности конструкции

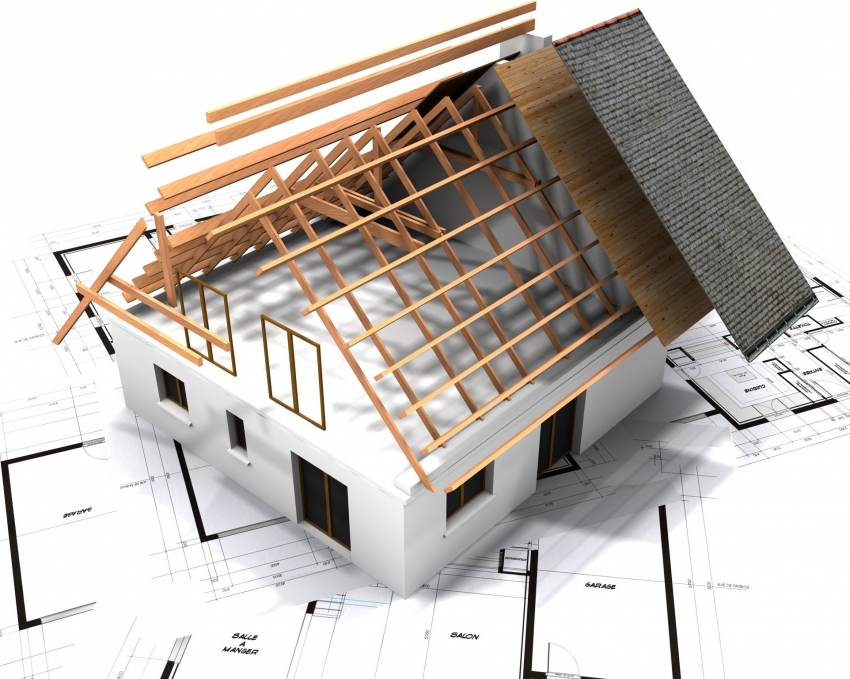

Перед возведением мансарды необходим хороший проект. Внешний вид будущей кровли должен гармонировать с общим видом здания. Существует несколько разновидностей конструкции стропильного каркаса, которые зависят от типа кровли, шага стропил и варианта мансардной крыши. Остановив свой выбор на конкретной конфигурации, следует точно знать, из каких конструктивных элементов состоит стропильная система. Она является опорным скелетом кровли, и выдерживает не только ее вес, но и воздействие атмосферных осадков.

Стропильная система мансардной крыши имеет свои особенности конфигурации, которые важно учитывать при планировании и строительстве

Правильный монтаж стропильной системы обеспечивает ее надежность, функциональность и долговечность.

При создании проекта мансардной крыши следует:

• выполнить правильный расчет нагрузки на опорные несущие стены и фундамент, не допуская ее превышения;
• подобрать качественную теплоизоляцию, чтобы избежать неравномерного обогрева помещения;
• выбрать хорошую звукоизоляцию благодаря правильно подобранному кровельному материалу;
• подобрать хорошую гидроизоляцию;
• выбрать легкие по весу облицовочные материалы для отделки мансардного помещения.

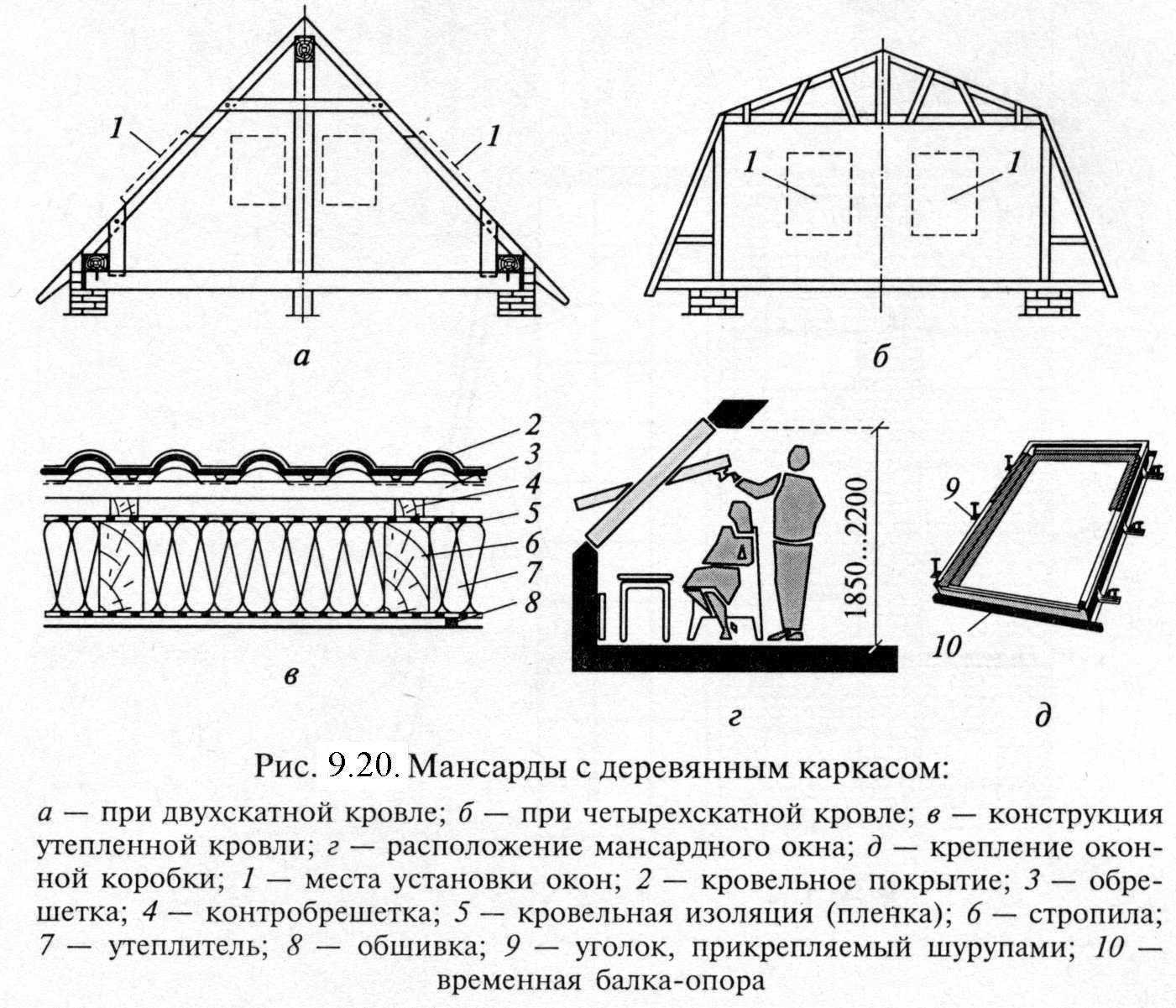

Схемы мансардной крыши

Стропильная система может иметь наклонную или висячую конструкцию. В висячих конструкциях стропила опираются на мауэрлат и коньковый прогон. Для распределения нагрузки на стропила устанавливаются нижние и верхние затяжки. Когда длина ската более 4 м, для предотвращения провисания в нижней части конструкции стропильные ноги подпираются при помощи стоек и подкосов. Главным достоинством такой конструкции является то, что все ее элементы размещаются в неиспользуемых местах мансарды, что создает больше свободного пространства.

Правильный и точный расчет мансардной крыши позволяет получить надёжную и долговечную конструкцию

Наклонная конструкция используется в домах, где посередине здания располагается несущая перегородка, на которую опираются строительные ноги. На внутреннюю несущую конструкцию настилается лежень, который играет роль мауэрлата, и на него монтируются стойки, удерживающие коньковый прогон. Данная система используется для больших площадей мансардной крыши частного дома, устройство которой можно увидеть на фото. Здесь можно использовать кровельные материалы с большим весом, такие как шифер или керамическая черепица.

Существуют проекты мансардных крыш частных домов, где используется оба варианта стропильных систем. Для освобождения свободного пространства элементы каркаса можно сместить в одну из сторон, где они будут использоваться в качестве основы для отделки стен, а ригель подойдет для облицовки потолка. В некоторых архитектурных стилях балки и стойки могут быть использованы в роли элементов декора.

Для обустройства большого карнизного свеса, мансардная крыша выполняется с упором за пределы несущих стен. Здесь не устанавливается мауэрлат. Система монтируется с использованием балок. Обязательно устанавливается подкос, специальные стойки врезаются в балки перекрытия, а стропила закрепляются, используя надежное анкерное соединение и проволочные скрутки.

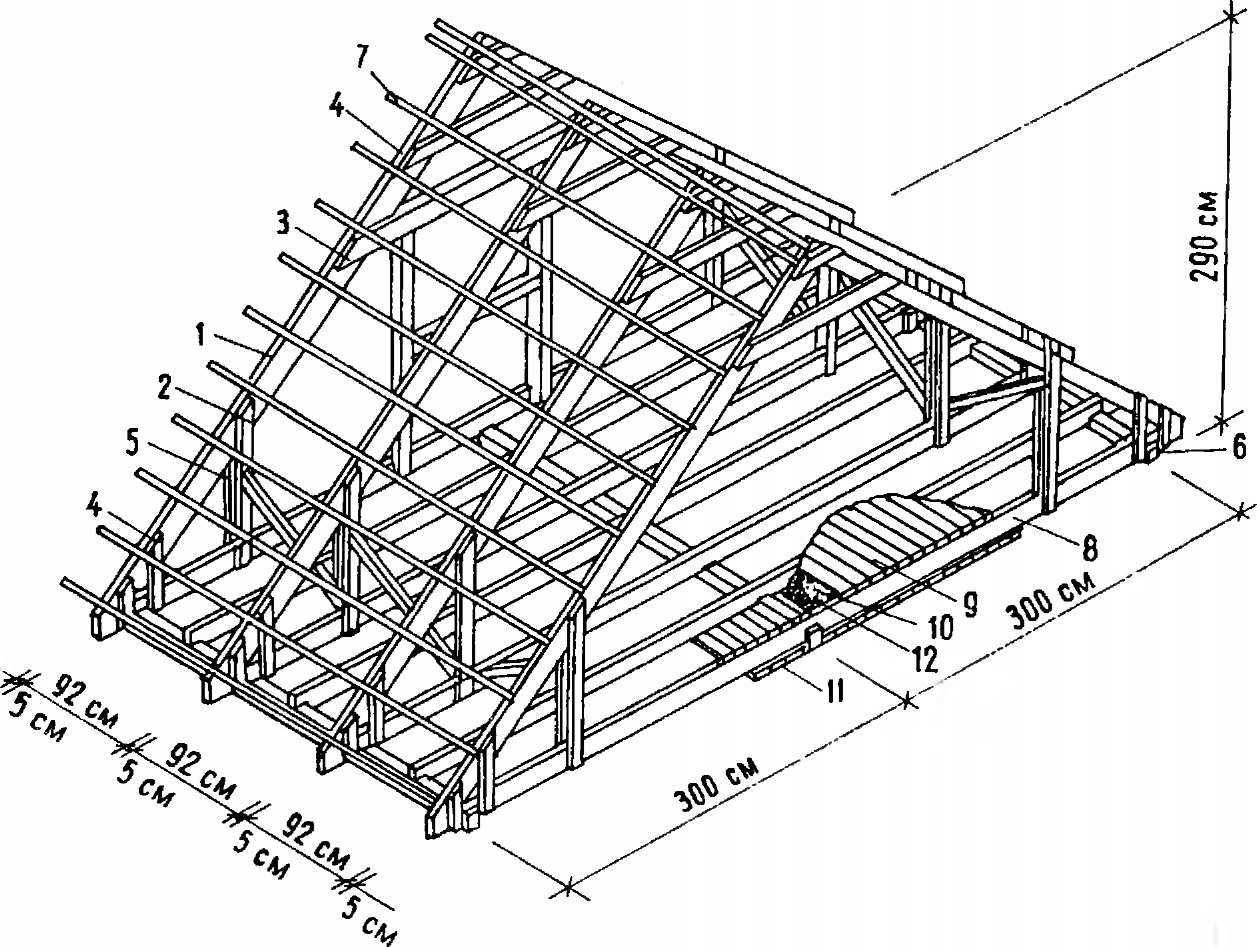

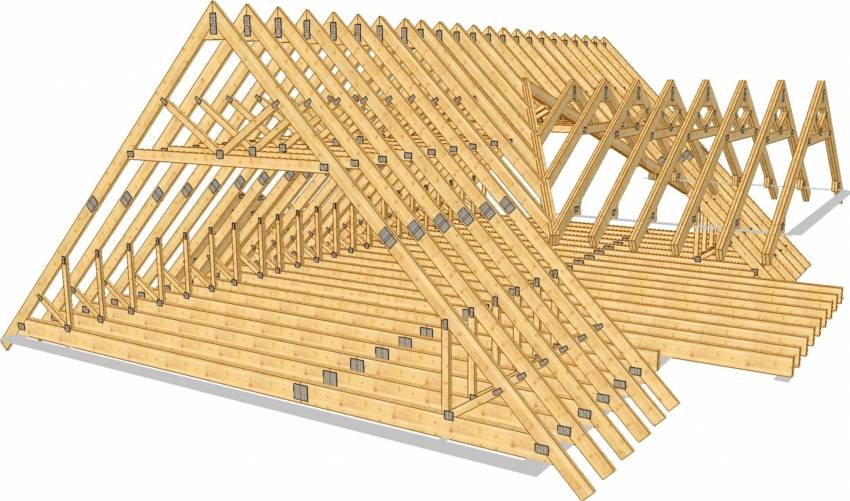

Схема стропильной системы мансардной крыши

Расчёт стропильной системы

Исходные данные для расчёта берутся из предварительно разработанного проекта. Для примера рассмотрим схему устройства кровли при наличии мансарды.

В проектном чертеже указываются размеры, места усановки и материал всех элемениов кровельной системы

Основным показателем, рассчитываемым в первую очередь, является шаг стропил в зависимости от планируемого финишного покрытия. Так, для установки керамической черепицы шаг стропил должен быть не более 60 сантиметров, а если планируется установить пластиковое покрытие или мягкую кровлю, этот показатель может быть увеличен до 120–150 сантиметров. Опять же, нужно учитывать характер нагрузок — сочетание воздействия ветра и снега — и установить оптимальный угол между скатами кровли.

Порядок расчёта количества стропил

Для примера рассмотрим устройство кровель для дома длиной 10 метров. Принимаем в первом приближении расстояние между стропильными ногами равным 80 сантиметрам. Тогда их понадобится: 1000 : 80 + 1 = 13,5. Поскольку число стропил должно быть целым, округляем результат до 13. В таком случае точное расстояние между ними составит 1000 : 13 = 769 (миллиметров). Это точное значение промежутка между осями стропильных ног.

При расчёте потребности в материалах нужно учитывать их раскраиваемость. В случае с материалами из древесины их длина может составлять 4 или 6 метров. В процессе проектирования нужно подбирать размеры деталей с учётом образования наименьшего количества обрези. Обрезки древесины хвойных пород непригодны даже на дрова для печей.

Материалы для стропильной конструкции

Всё большее распространение получают составные профилированные материалы из древесины. К таковым относятся:

1. Двутавры деревянные. Эти изделия интересны тем, что они изготавливаются в основном из отходов древесины. Опорные поверхности из многослойной водостойкой фанеры и стенка из ОСП. Такие конструкционные материалы имеют несущую способность не меньшую, чем цельный брус. Требования к антибактериальной противопожарной обработке гораздо мягче, материал уже прошёл все защитные обработки в процессе производства. При этом он не подвергается растрескиванию, а его механические свойства одинаковы во всех направлениях.
2. Швеллеры деревянные. Их производят таким же образом, как и двутавры. Основное применение — несущие элементы деревянных конструкций. Прочностные характеристики такого профиля выше, чем у древесины натуральной и деревянного двутавра. Часто такие изделия производятся из массива древесины хвойных пород. Тем самым значительно снижается вес конструкций и нагрузка на фундамент.
3. Брус клеёный. Этот материал нечасто применяется для монтажа именно стропильных каркасов. Основное его применение — кладка срубов. Для них используют брус с сердцевиной из обычной хвои и крайними пластинами из дорогих пород древесины: дуба, лиственницы и других ценных материалов. Для стропил используется брус из однородных пластин повышенной длины на высоконапряженных участках системы.
4. Металлические профили. Для сборки стропильных каркасов применяются не так часто. Наиболее удобным для монтажа материалом является профильная труба. Недостатком металлопрофиля является необходимость периодического проведения мероприятий по защите от коррозии. Элементы стропильной системы, как правило, наглухо закрыты кровельным пирогом и внутренней отделкой помещения мансарды, что сильно затрудняет доступ для обслуживания.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:. Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Выбор сечения, толщины обрешетки

Этап начинается с выбора типа обрешетки: сплошной (выбираемой при малом уклоне скатом или низких самонесущих способностях кровельного покрытия) или разряженной (монтируемой на средние и крутые скаты, оптимальной при работе с жесткими листовыми материалами). Далее пошагово:

• Исходя из суммы нагрузок определяется сечение и толщина пиломатериалов обрешетки.
• Определяется положение первой планки или нижнего края листа.
• С учетом рекомендаций производителей кровельных покрытий, уклона кровли, шага стропил и норм СНиП выбирается оптимальный шаг обрешетки.
• Уточняется потребность в усилении отдельных участков (при наличии). Сплошной настил или двойная доска закладываются в верхней зоне скатов, под ендовами, лестницами или тяжелыми предметами.
• Вручную или с помощью программ рассчитывается ориентировочная схема укладки планок.
• Выполняется расчет пиломатериалов и крепежей, результат округляется в большую сторону и увеличивается на 5 % запас (от 10% — при сложной конфигурации мансардной крыши).

Возведение стропильной системы

Стропильная система мансардной крыши возводится по определенной схеме, включающей в себя такие шаги, как монтаж мауэрлата, стропильных ног, прогонов, ригелей, опорных стоек и других узлов каркаса.

Монтаж мауэрлата

Перед укладкой мауэрлата стены в обязательном порядке гидроизолируют. При этом можно использовать как рулонные материалы, так и битумные мастики. Установка мауэрлата выполняется вплотную к внутренней стороне стены. Крепится эта часть стропильной системы чаще всего на анкерные болты.

Мауэрлат монтируется вплотную к внутренней стороне стены

Правила установки стропил

Стропила мансардной крыши бывают висячими либо наслонными. Элемент первого типа своей нижней частью опирается на мауэрлат, а верхней в верхнюю часть другого стропила. Наслонные стропила в системе не производят распирающего давления на стены дома, так как в верхней части упираются в коньковый прогон или верхний прогон ломаной кровли.

Наслонные и висячие стропила крыши

После того, как мауэрлат будет надежно закреплен, приступают к установке стропил мансардной крыши.

Крепление стропильного элемента снизу может выполняться жестким методом. При этом используется дополнительная балка, на которую опирается нога. Одновременно она фиксируется к мауэрлату с помощью оцинкованных уголков.

Стропила для мансарды могут быть прикреплены к мауэрлату также скользящим способом. В этом случае чаще всего используются специальные крепления, называемые «салазками».

Стропила в деревянных домах крепятся к стене скользящим способом

Наверху стропила в системе могут крепиться встык над коньковым прогоном, к самому коньковому прогону по одной либо внахлест. В первом случае верхняя часть элемента обрезается под углом. При креплении внахлест доски не обрезаются.

Мансарда. Стропильная система с закреплением встык и внахлест

Таким образом монтируется стропильная система мансардной крыши. Видео демонстрирует этот процесс пошагово.

Установка обрешетки

Сборка каркаса мансардной крыши заканчивается монтажом обрешетки, которая может быть сплошной или разреженной. Эта часть кровли выполняется обычно из доски. Чаще всего длина обрешетки чуть меньше длины ската. При установке обрешетки предусматривается место для окон мансарды. Для ее крепления используют гвозди (по два на каждой стропильной ноге).

Для обрешетки мансардной кровли используется доска

Очень редко, но иногда в частном домостроении используются металлические стропила мансардных крыш. При этом в качестве мауэрлата применяется мощный швеллер. Металлические стропильные ноги привариваются к нему с использованием уголков.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

Мауэрлат – элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома

При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски

Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Конструкция двускатной крыши

Прежде всего, следует знать, из каких элементов состоит кровля на два ската. Внешне такой тип крыши представляет собой две идентичные наклонные плоскости, которые расположены в виде треугольника, то есть склоны примыкают друг к другу под углом. Угол может отличаться своей величиной и именно от угла наклона во многом зависят функциональные особенности кровельной системы. Конструктивных частей двускатной кровли довольно много. В частности, конструкция двускатной мансардной крыши может состоять из следующих элементов:

• фронтон – торцевая часть скатов кровли;
• мауэрлат – опора каркаса или «фундамент» крыши, укладывается по периметру строения после завершения стен и служит для передачи нагрузки с кровли на несущие перекрытия. В зависимости от вида крыши, на данный элемент могут опираться стропильные ноги либо главные кровельные балки. Стоит отметить, что в деревянных домах мауэрлат может не устраиваться в виде отдельной части, а с его ролью будет справляться верхнее бревно в срубе;
• стропила или стропильные ноги – это основная часть, формирующая треугольник в двускатной крыше. Изготавливаются они из прочного бруса или обрезной доски, а шаг их монтажа зависит от общего размера кровельной системы. Нижние концы стропил опираются на мауэрлат, а верхние соединяются в районе конька. Монтируются стропила попарно, точно напротив друг друга;
• конек – верхнее горизонтально расположенное ребро, образуемое в месте стыковки скатов кровли. Элемент может быть изготовлен как из древесины, так и из других материалов, например, нержавейки;
• стойки – это дополнительные опоры, которые поддерживают стропильную систему, устанавливаются они вертикально;
• лежень – горизонтальный брус, на который монтируются стойки;
• прогоны – это дополнительные горизонтальные элементы, которые необходимы для обеспечения надежности стропильной системы;
• затяжки – брус, скрепляющий стропильные ноги, укладывается горизонтально под прямым углом к мауэрлату;
• подкосы – опоры, монтируемые на затяжку или лежень, и соединяющие стропильную систему мансарды в ферму;
• обрешетка – настил из досок небольшого сечения, который закрепляется на стропила сверху и необходим для последующей укладки кровельного покрытия. Схема мансардной крыши с двумя скатами показана на рисунке ниже.

Благодаря тому, что крыша с двумя скатами может обеспечить большой запас по высоте, пользователи довольно часто обустраивают мансардный этаж вместо чердака. При этом мансарда под двускатной крышей может иметь высокие потолки, ведь достаточно просто увеличить остроту угла крыши и длину стропил. Зная, как правильно изготавливать и закреплять каждую из перечисленных деталей, довольно легко произвести монтаж кровли собственными силами. Однако, прежде чем приступать к столь ответственной работе, требуется подробно узнать, как обустраивается двускатная крыша с мансардой.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

• большее количество света, не такие резкие границы света и тени;
• поверхность крыши остается ровной, не усложняется ее рельеф;
• относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Возможные варианты конструкции мансарды ↑

Стропильная система мансардной крыши может иметь различную конструкцию. По внешним признакам стропильную систему мансарды можно разделить в основном на следующие типы:

• скатные (одно-, двух-, трех- либо четырех),
• вальмовые крыши с мансардой или полувальмовые, а также
• ломаные.

1stropilnaya-sistemaodnosk2stropilnaya-sistemaodnosk

Односкатная крыша, несомненно, простейший вариант для исполнения. Это отличное решение для небольшого загородного домика.

Самой популярной среди кровель мансардного типа считается конструкция с двумя скатами. Стропильная система двухскатной крыши с мансардой единодушно считается конструкцией, которая отличается простотой и надежностью. Она способна выдержать существенные нагрузки. Однако имеются и недостатки. В частности, из-за простой формы невозможно сделать дизайн интересным.

Правда, этот минус компенсируют, добавив декоративные элементы. Отметим более существенный   минус – это ограниченный внутренний объем мансардной крыши. Он значительно меньше, нежели у ломаной крыши.

Совет Недостаток полезной площади можно несколько выправить, если построить полумансарду. Так называют помещение, высота боковых стен которого колеблется в пределах 150–180 см. Это позволит не только увеличить внутреннее полезное пространство, но и сохранить все плюсы конструкции двухскатной мансардной крыши.

А вот ломаный вариант крыши позволяет сформировать достаточно большое помещение мансарды без возведения стен. Оно более функционально и намного удобнее.

Монтаж мансардной крыши особо сложен для вальмовых, купольных или сводчатых конструкций. Для устройства мансарды этого типа необходим профессиональный подход. Они отличаются большим количеством изломов на скатах – местом устройства ендов.
