Пошаговая инструкция по возведению свайно-ростверкового фундамента своими руками

Как подготовиться к работе?

Основные работы

Обустройство лидер-лунок

Перед началом основных работ необходимо подготовить посадочные места для винтовых свай, которые называются лидер-лунками. Для этих целей в намеченных посредством колышков точках следует удалить верхний слой почвы вместе с травой на глубину порядка 10-15 см.

Ширина подготавливаемых лунок должна превышать диаметральный размер лопасти используемых свай примерно на 2-3 см. В принципе, можно обойтись и без такой подготовки; однако в этом случае потребуются дополнительные усилия для вворачивания опор в грунт в ходе ручных операций.

Обратите внимание на следующие детали подготовки:

При использовании в процессе работ специальных вворачивающих механизмов необходимости в обустройстве лидер-лунок, как правило, не возникает.

Не допускается намеренно выкапывать приямки под винтовые опоры и просто устанавливать их остриё в землю (даже на небольшую глубину).

Последнее требование объясняется тем, что одним из условий качественного монтажа винтовых свай является нетронутость окружающих её слоёв несущего грунта, что позволяет эффективно распределить нагрузки от дома.

Подготовка и установка свай

В целях снижения расходов на закупные строительные материалы полноценные винтовые сваи могут изготавливаться самостоятельно.

Для реализации этого решения вам необходимо будет запастись трубами соответствующего диаметра, выбор которого зависит от расчётной нагрузки на свайно-ленточный фундамент дома.

Такие самодельные сваи изготавливаются из труб достаточной толщины, поверхность которых сначала следует тщательно очистить от ржавчины, а затем покрыть специальным защитным составом.

Видео: Самодельные винтовые сваи

После этого на вворачиваемую в землю часть заострённых с одного конца трубных заготовок навариваются самодельные лопасти из металлических пластин требуемого размера и формы.

Для упрощения работы с самодельной сваей в её верхней части в стенках высверливаются два отверстия, в которых при вворачивании помещается специальный рычаг в виде мощной штанги. Эта часть винтовой опоры перед обустройством ленточного ростверка срезается посредством обычной «болгарки».

Порядок монтажа готовых металлических опор выглядит следующим образом:

Перед вворачиванием остриё сваи помещается в заранее подготовленную лунку, после чего с помощью специального рычага её винтовая часть вворачивается в грунт.

Видео: Монтаж свайно винтового фундамента

После того, как все сваи установлены на свои места, их верхние срезы выравниваются по нивелиру, а выступающие части просто срезаются «болгаркой».

Затем в полости труб заливается жидкий бетон, что повышает прочность несущего основания и обеспечивает дополнительную антикоррозийную защиту металла.

В верхней части каждой из самодельных опор привариваются металлические пластины прямоугольной формы, используемые в последствии для связки с ростверком.

При вворачивании очередной опоры следует постоянно контролировать линию вертикальности её положения.

Технология строительства свайно-ростверковых фундаментов

Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

  • Бетона
  • Стали
  • Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

  • Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
  • Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
  • Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
  • Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
  • Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
  • Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
  • Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
  • Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

Виды свайных фундаментов с ростверком

Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

  • основание – воспринимающий вертикальную нагрузку пласт, залегающий ниже отметки промерзания;
  • свая – вертикальная конструкция, изготовленная в почве или погруженная в нее;
  • поле свайное – группа свай для одного сооружения, здания;
  • ростверк – монолитная либо балочная конструкция по оголовкам свай (плита, решетка, рама или балка);
  • низкий ростверк – заглублен в почву или расположен на уровне нулевой отметки;
  • высокий (висячий) ростверк – поднят над уровнем грунта;
  • несущая способность сваи – сумма сопротивлений грунта на боковых поверхностях и под ее нижним концом.

Схема буронабивного фундамента

По материалу буронабивные сваи классифицируются следующим образом:

  • композитные – железобетон внутри стальной или полимерной несъемной опалубки (труба большого диаметра);
  • бутобетонные – в нижней части сваи в бетон утоплены камни (максимальный размер 15 см, прочность не ниже расчетной марки бетона), верхняя часть (0,5 – 0,7 м) залита чистым бетоном, армирование обычно по всей длине (кроме забутовки);
  • железобетонные – свая залита полностью из бетона с арматурой по всей длине (обычно не напряженная);
  • бетонные – арматура лишь в верхней части для обвязки с ростверком.

Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

Схема сваи с расширением — ТИСЭ.

Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.

Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.

Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.

Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.

В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:

  • лента опирается на землю подошвой, присутствуют боковые сдвигающие нагрузки от сил пучения;
  • ростверк на грунт не опирается, создается исключительно для обвязки свай, распределения нагрузок, опирания стеновых материалов (особенно актуально для пеноблоков, кирпича).

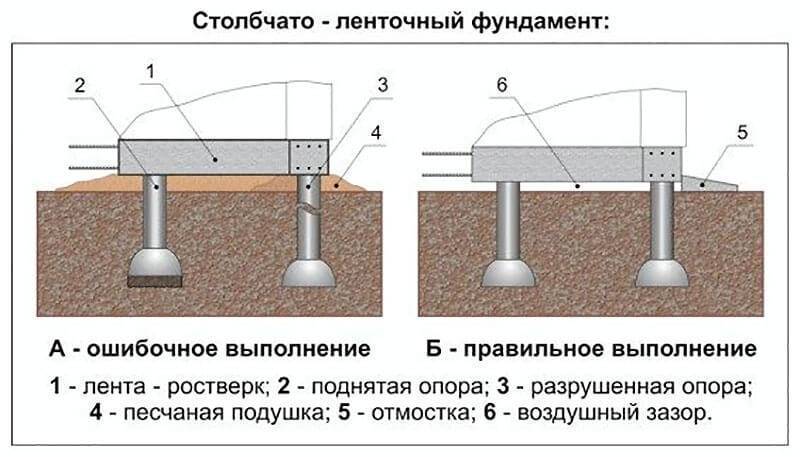

После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.

С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:

  • легкие постройки – экономия бюджета 30 – 50% в сравнении с плитой, ленточным фундаментом для срубов, фахверковых, каркасных, панельных (СИП технология), щитовых коттеджей;
  • сложный рельеф – склоны с перепадом высот больше 1,5 м в пятне застройки;
  • высокий УГВ – сваи можно залить в оболочку при незначительном подъеме воды или путем временного откачивания ее из скважины;
  • болото, прибрежная зона – земляные работы для других типов фундаментов невозможны.

Технология монтажа буронабивных свай: пошаговая инструкция

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

  1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
  2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
  3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

  • железобетонными заливными;
  • деревянными;
  • из готовых ЖБИ-изделий;
  • металлическими.

По расположению относительно грунта:

  • висячими (обустраиваются на некотором расстоянии от земли) ;
  • мелкозаглубленными (погружаются в грунт на небольшую глубину);
  • заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

  • геологические исследования;
  • расчет последующих нагрузок и планировку расположения свай;
  • составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

  • очистка местности под постройку;
  • снятие верхнего слоя почвы (при необходимости);
  • разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

  • установка столбов с помощью сваебойной техники;
  • выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

  • бурение отверстий;
  • установка труб и армирование;
  • бетонирование.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы

Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
Высокая надежность.
Длительный срок службы

Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Вид заглубленного ростверка в разрезе

Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

  • бурение скважины;
  • установка арматурных каркасов;
  • заливка бетоном;
  • изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Как правильно сделать самому?

Материалы для изготовления

Выбор материала для изготовления ростверка зависит от нескольких факторов:

  • типа фундамента;
  • нагрузки на фундамент;
  • типа грунта;
  • высоты грунтовых вод.

Железобетон

Наиболее удобный вариант ростверка для бетонных свай — надежный, стабильный, долговечный и распространенный материал. Изготавливают из стальной арматуры и бетона, образующих прочную и износостойкую конструкцию. Используется в строительстве тяжелых многоэтажных зданий и промышленных объектов, реже — для загородного жилья (смотрите: типы частных домов).

Рекомендуем: Из чего и как правильно делать опалубку для фундамента? Пошаговое руководство для изготовления своими руками

Различают сборные и монолитные железобетонные ростверки. Сборные изготавливают в заводских условиях и собирают на площадке.

  • преимущества — прочность и легкость монтажа;
  • недостатки — необходимость использования грузоподъемной техники и гидроизоляции соединительных узлов.

Арматура в виде плоского или объемного каркаса многократно повышает прочность, затвердевший бетон хорошо переносит нагрузки при сжатии.

Металл

Используется двутавр или швеллер. Профильный прокат обеспечивает жесткость и прочность конструкции. Металлический ростверк подходит для одноэтажных домов и в свайно-винтовых фундаментах. Металл прикрепляют к оголовкам свай сваркой.

Металлические сваи и ростверк требуют предварительной защитной обработки, так как они подвержены коррозии. Обычно используют на пучинистых грунтах.

  • преимущества — жесткая и надежная конструкция;
  • недостатки — необходимость использования крановой техники, обработки швов из-за коррозийной неустойчивости сварочных соединений.

Дерево

Деревянный брус или короб из доски под ростверки используют для легких деревянных или каркасно-щитовых домов. Между брусьями и сваями следует уложить гидроизоляцию из толя или рубероида. Чтобы сохранить древесину от гниения, необходимо обработать элементы специальной биозащитной пропиткой.

Брусья к сваям прикрепляют кронштейнами или болтами. Этот материал сейчас почти не используется.

  • преимущества — конструкции легкие и недорогие, быстрый монтаж;
  • недостатки — невысокая прочность, необходимость дополнительной обработки.

Бетон

Используется для небольших строений при максимальном количестве опор. Оголовки свай должны быть заглублены в бетон ростверка минимум на 10 см. Отсутствие арматуры не позволяет сильно нагружать подобные конструкции, критичны нагрузки на изгиб. Специалисты не рекомендуют использовать этот тип ростверков.

  • преимущества — простота и дешевизна;
  • недостатки — ненадежность.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
