Свайный фундамент своими руками: пошаговая инструкция и видео

– расчет винтового фундамента

Параметры фундамента, его несущая способность определяется многими факторами. В частности, при разработке проекта следует участь:

вес строения. Все строительные, отделочные, кровельные материалы создают статическую нагрузку на основание дома. Суммируя вес перечисленных составляющих, можно получить ориентировочный вес будущего здания;
полезная нагрузка. К весу самого здания добавляется нагрузка, создаваемая коммуникациями, приборами отопления, бытовыми приборами и мебелью. Самую маленькую, но все же нагрузку создают жильцы дома и их гости. Поскольку такую нагрузку сложно точно просчитать до момента обустройства дома, то ее принимают из расчета 150 кг на 1 площади дома (согласно СНиП );

Примечание. Ориентировочное количество винтовых свай для фундамента можно рассчитать путем деления веса дома и полезной нагрузки на несущую способность одной сваи. Полученное значение корректируется с учетом того, что сваи выставляются по углам, в местах пересечения несущих стен, колон и соблюдением требования относительно максимального расстояния между соседними сваями, которое составляет 2-3 м.п.

снеговая нагрузка. Этот показатель колеблется в зависимости от региона строительства. Точные данные можно уточнить в Росгидромете. Приблизительные данные представлены на схеме;
характеристики почвы. В идеале заказать полное геодезическое исследование местности. В результате будут получены данные о типе почвы, ее свойствах, однородности почвы на участке, уровне грунтовых вод и их сезонном колебании, глубине промерзания и т.п;

Примечание. Можно выполнить разведку самостоятельно, пробурив почву в нескольких местах участка на глубину 1,5 м. и оценив её. Но, ни в коем случае не допускается «слепая» установка свай без предварительного анализа места установки.

коэффициент запаса (15-30%). Позволяет исключить ошибку в расчетах и получить фундамент более прочный, нежели требуется. В дальнейшем это позволит увеличить нагрузку, например, обустроить чердак, сделать надстройку в виде мансардного этажа и т.п.

Цены на винтовые сваи 133 мм

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Типы обвязки свайного фундамента

Какие сваи использовать

Монтаж свай своими руками

6 этап – армирование

Армирование свай регламентируется положениями СНиП 2.02.03-85. Для армирования используется гладкий прут (если на дне скважины прочный грунт) или рифленый (если дно слабое, а опирание будет выполняться в основном на боковые стенки скважины). Нижние края прута заворачиваются, для усиления. Армировочный каркас формируется таким образом, чтобы металл не прикасался к поверхности почвы.

Для армирования сваи достаточно использовать 3-4 стержня диаметром 10-15 мм. Между собой арматура связывается. Арматура выступает за верхний край свай на 150-200 мм. для устройства ростверка. Допускается выступ арматуры в 40-50 мм при формировании нижней обвязки на сваях. Готовый каркас помещается в подготовленную трубу из рубероида или другого материала.

Как подготовиться к работе?

О правилах установки

Отметим, что есть свои правила установки. Для установки винтовых свай не возбраняется выбрать грунт, рядом с которым проходят подземные коммуникации. Следует сказать, что сделать свайно фундамент можно и для добавления пристроек к дому. Такой способ популярен и для возведения загородных построек.

Отметим, что основа может быть установлена и машинным способом

Важно, чтобы устанавливаемые элементы были выставлены строго вертикально, надежно закреплены, с расстоянием между ними до 3 м. Эти тонкости при возведении помогут построить надежный дом

При установке популярен и механический способ

Бурильная установка поможет установить. Лучше выбирать модель со следующим показателем вращательного момента — 2000-4000 ньютон. Чтобы закрепить швеллеры потребуется изготавливать оголовки. Следует выбирать ширину лопасти на 3 см больше наружного диаметра трубы. Свая может быть установлена в мягкий глинистый, торфяной, водный грунт. Ее можно устанавливать и в зимний период. Для производства применяют прочную сталь. Прежде чем начать строительство цоколя нужно соорудить свайное поле. Таким образом, построенный дом будет очень прочным. Чтобы построить дом завинчивают угловые сваи, они послужат ориентирами, упрощающими разметку. Их следует углублять ниже уровня промерзания почвы. Используя уровень (отвес) можно контролировать горизонтальное расположение. Так делается или сооружается свайное поле

Важно, чтобы был соблюден следующий порядок: деталь следует поэтапно завинчивать до конца. При прокручивании необходимо ее углублять

Это позволит придать монтажу винтовых свай большей несущей способности. При установке винтовых свай своими руками важно полностью завинчивать детали. Это сделает фундаментные элементы самыми надежными. При монтаже винтовых свай своими руками целесообразно пользоваться рычагом. Можно использовать лом, стальную трубу. При установке на указанный рычаг надевают две трубы, они должны быть чуть больше. При монтаже свайно-винтового фундамента важно контролировать угол наклона, вертикальное расположение элементов. Можно закрепить магнитный уровень, важно, чтобы угол наклона был не более 2°. Важно это учитывать в устройстве винтовых свай, иначе они способны деформироваться. При изготовлении винтовых свай своими руками целесообразно выбирать швеллер, ленту, двутавр, брус. При установке свайно-винтового фундамента своими руками стоит учитывать состояние почвы. Если в ней содержится немало твердых пород, то потребуется помощники и знание того, что подразумевает технология винтовых свай. При монтаже фундамента на винтовых сваях для возведения пристройки целесообразно пользоваться одиночными сваями. Они удержат отдельные элементы. При устройстве свайно-винтового фундамента целесообразно пользоваться свайными лентами, их монтируют под стенами постройки. При строительстве свайного винтового фундамента для ключевых элементов постройки, колонн пользуются стандартным фундаментом.

Знание технологии монтажа винтовых свай дает возможность выполнить установку винтовых свай вручную быстро и построить прочный дом. Тонкости технологии установки винтовых свай рассчитаны на знание грунта, правильный расчет.

Для установки свайно-винтового фундамента зимой нет особенных ограничений.

Как видим, использование фундаментов востребовано, поскольку позволяет при небольших финансовых затратах быстро выстроить дом на прочном фундаменте.

Монтаж винтовых свай

Этапы монтажа

Плюсы использования свайно ростверкового фундамента

Использование этого вида создания основания для дома всегда бывает вынужденным. Ведь такое основание дороже и сложнее в исполнении, например, ленточного фундамента. Зато оно позволяет формировать надежные строения на сложных грунтах. Там, где в ином случае дом просто бы долгий срок не устоял.

Просто на сваях можно разместить каркасные постройки или строения из дерева и бруса. Использовать их для возведения строения из камня или кирпича проблематично. Просто «столбы» не позволяют распределить нагрузку. Вес готового строения не бывает однородным. Требуется учитывать разное давление в районах установки массивной мебели, газового котла или, например, камина. Разный уровень давления просто сваи не обеспечат готовность несущих стен сохранять сопротивление, они могут перекоситься и пойти трещинами.

Устройство свайного фундамента с ростверком эту проблему снимает. При его выполнении опоры надежно и крепко связываются из железобетона или металла. Такая лента объединяет опоры в надежную конструкцию, позволяя распределять нагрузку на основание по всей площади равномерно. Выполнить такую связку опор можно своими руками.

Пошаговая инструкция по монтажу своими руками

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Разметка винтового фундамента

Разметке участка при возведении винтового фундамента следует уделить максимальное количество внимания. Наиболее возможная погрешность, которая допустима составляет не более двух сантиметров. Иначе вы рискуете столкнутся с рядом проблем, среди которых может встретится и провисание ростверка, а соответственно и требования в его ремонте. Поскольку при игнорировании данной проблемы здание будет постепенно провисать.

Расположение фундамента должно быть продумано таким образом, чтобы полностью обеспечить равномерное распределение нагрузки, как на сам фундамент, так и на грунт. Для полноценного выполнения данной задачи необходимо правильно провести разметку. Для этого вам понадобиться план сооружения:

Берем рабочий план дома.
Разделяем его на прямоугольники.
На каждой из полученных сторон прямоугольника предусматриваем блоки винтовых опор.

Также следует учитывать обязательное расположение опоры в местах центра несущих балок.

Проведенный процесс разбивки строения поможет вам не только расчитать количество необходимых свай, но и распределить их по площади для наиболее равномерного распределения нагрузки.

Как только окончена планировка, необходимо все отметки, сделанные на бумаге перенести на поверхность земли. В каждой из точек, где предполагается установка фундамента вбейте колышек.

На этом разметка территории закончена, и можно переходить непосредственно к проведению работ по монтажу винтового фундамента.

Устройство винтового фундамента

Правильное размещение свай необходимо, чтобы сохранить целостность каркасного дома и избежать просадки. Особенно это касается сложных проектов: проекты двухэтажных домов, здание со стенами неправильной формы и т. д. Главное правило: нагрузка должна распределяться равномерно.

Расположение опор дома бывает четырех типов:

Одиночное. Сваи располагаются на равном отдалении одна от одной по углам строения, под несущими стенами, и под вертикальными стойками каркасника;
Ленточное. Этот тип свайно-винтового фундамента способен выдерживать более высокие нагрузки. Опоры располагаются, как при одиночном типе фундамента, только укорачивается шаг между ними;
Кустовое. Подразумевается хаотичное размещение опор под основание дома. Они монтируются кустами, больше всего свай располагается в зонах с самой высокой нагрузкой (например, под комнатой с тяжелым оборудованием). При таких условиях шаг между опорами не играет роли, главное чтобы они было по всему периметру плиты;
Сплошное (по-другому, свайное поле). Такой тип фундамента актуален для местности с неустойчивым земляным покровом и для тяжелых каркасных зданий. Сваи располагаются сеткой по всему периметру строения. Максимальный шаг — 1 м.

Одиночные.
Свайный куст.
Свайное поле.
Свайная лента.

Свайные кусты используются при высоких нагрузках не единицу, что бывает при строительстве многоэтажных зданий, крупных ангаров и т.п. Свайное поле применяют для тяжелых построек с равномерным распределением нагрузки по всей площади основания.

Установка опор производится либо продольно-поперечными рядами, либо в шахматном порядке. Ленты необходимы при создании сооружений, имеющих протяженную структуру при малой ширине (набережные, подпорные стенки, ограждения и т.п.).

Необходимо учитывать, что расчетная конфигурация свайного поля не всегда полностью соответствует требованиям СНиП. Нередко возникают ситуации, когда количество опор не соответствует величине нагрузки из-за особенностей размещения.

В таких случаях необходимо увеличить количество свай или несколько скорректировать конфигурацию свайного поля с учетом специфики нагрузок.

По тому, какое распределение выбрано, подразделяют несколько видов размещения:

Одиночное – опоры ставят по углам фундамента. А также по отдельным стенам и по центру.
Ленточное – сваи идут по линии одной стены по периметру фундамента и под перегородками.
Сплошное – свайное поле с рядным расположением или в шахматном порядке. Существующие варианты размещения свай под домом
Кустовое – группа из нескольких опор устанавливается в местах предполагаемой максимальной нагрузки.

Назначение и основные виды свайных фундаментов

Чтобы построить дом можно применять различные типы основания, в том числе свайные. Посредством данной основы возводятся не только жилые, но и промышленные объекты, строения вспомогательного значения и многоэтажные здания на слабых грунтах. Технология позволяет ускорить процесс обустройства подвальных, цокольных помещений или исключить подобные строительные работы из сметы. Основными причинами для возведения основы на сваях служат такие показатели:

Слабость верхнего грунтового слоя. Подобные смеси могут состоять из торфа, перегнойных смесей, песка и глины. При этом насыщенность водой делает грунт плывучим, нестойким, а значит, придется построить свайный фундамент своими руками, чтобы перенести нагрузку сооружения на более глубокие грунтовые слои.
Излишняя плотность грунтов также мешает обустройству другого типа основания. А вот свайные конструкции позволяют минимизировать объемы земельных работ, а также уменьшить подготовительные работы: рытье котлованов, транспортировку грунта, покупку бетонной смеси и прочее.

Свайные фундаменты бывают нескольких типов: свайно-ростверковыми, винтовыми и ленточными. Плюсы и минусы имеются у каждого вида, стоит рассмотреть их подробнее.

Свайно-ростверковая основа

Имеет свои положительные и отрицательные качества. Плюсами фундамента для дома являются:

применяется практически на любом типе грунта;
обладает повышенной устойчивостью;
хорошая несущая способность (удерживает стены с достаточным удельным весом);
экономность обустройства – нет необходимости покупать раствор, можно все изготовить своими руками;
связка посредством ростверка всей конструкции в монолит добавляет прочности в случае появления усадки грунтов;
нет необходимости дополнительно расчищать строительную площадку;
обладает естественной проветриваемой способностью плоскости здания, что снижает влажностные показатели (устранение конденсата);
обеспечивает безопасность в случае наводнения или если в местности наблюдаются повышенные сезонные паводки;
оперативность возведения.

Совет! В случае выбора именно этого типа фундамента, необходима повышенная точность расчетов и соблюдение технологических особенностей строительства. В случае малейших недочетов существует риск обрушения дома в будущем.

нельзя обустраивать на скальных и каменистых грунтах;
при возникновении угрозы горизонтальных подвижек почвы возникают трудности установки;
высокая стоимость фундамента в сравнении с другими типами;
если нужен цокольный или подвальный этаж, лучше отказаться от свайного основания;
применение показано только для легких, средне-легких, средне-тяжелых строений;
необходимость предельно точных расчетов, что требует профессионального исследования, а это дорого.

Свайно-винтовой фундамент: достоинства и недостатки

Это одна из старейших технологий, поэтому ее плюсы и минусы изучены основательно. Итак, достоинства:

дешевизна обустройства;
оперативность возведения;
нет необходимости выравнивать грунт, рыть траншеи и вообще проводить земляные работы в большом объеме;
не нарушается ландшафт и структура почвы;
нет вибрации при монтаже, а значит, дом можно установить рядом с архитектурным памятником, вековыми деревьями и прочими объектами, запрещенными к разрушению;
легко возводится на болотистых, прибрежных грунтах;
строится вне зависимости от погодных условий;
конструкцию можно использовать многократно;
монтаж требует минимальных физических, финансовых затрат.

элементы опор подвергаются коррозии;
недолгий срок эксплуатации;
отсутствие цокольного этажа.

Свайно-ленточный фундамент: преимущества и недостатки

Основание достаточно популярно, но обладает своими специфическими особенностями. Плюсы:

доступен для обустройства на строительных площадках со сложным рельефом;
минимальное задействование технических и человеческих ресурсов позволяет говорить об экономичности;
такой фундамент может противостоять и держать слабые толчки и подвижки грунта;
сваи изготавливаются буквально из подручного материала;
скорость обустройства.

обязательность проведения тщательных геодезических исследований грунта;
необходимость точного расчета параметров каждого свайного элемента;
отсутствие цокольного/подвального этажа;
обязательные утеплительные работы первого этажа;
показано применение для зданий не более 3-х этажей.

Свайный фундамент. Виды фундаментов.

Как правило, виды свайного основания определяются используемыми типами свай при его строительстве. О том, какие виды свай бывают и как они классифицируются, можете почитать в нашей статье. Итак, можно выделить основные типы свайного основания:

1. Винтовой. В частности, в его строительстве используются стальные опоры, которые вкручиваются в грунт.

2. Забивной. Иначе говоря, для его строительства применяются железобетонные сваи, вбиваемые в грунт.

3. Буронабивной. Как правило, такой фундамент строят из бетонных свай, которые размещаются в заранее проделанные бурением скважины.

Виды свай. Кликабельно.

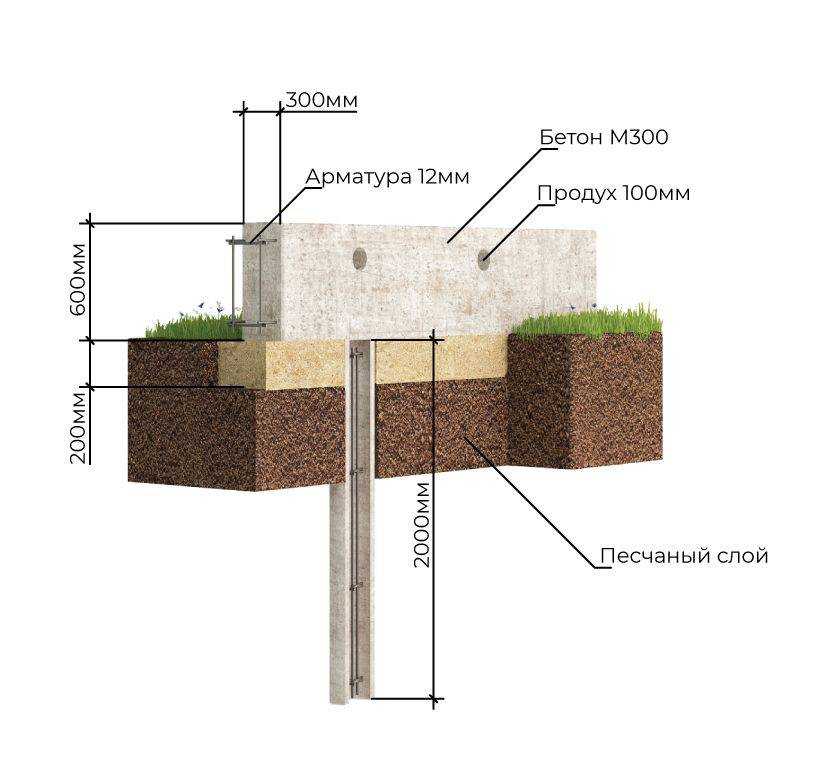

Инструкция по устройству свайно-ленточного фундамента

Изготовление свайного основания своими руками

Последовательность действий по сооружению свайного основания:

Прежде всего понадобится выполнить разметку контура основания.

Далее нужно удалить плодородный слой и почву из траншеи на глубину, которая соответствует толщине ростверка.
Выполняется сооружение опалубки.
По периметру конструкции с шагом в 2 м нужно сделать ямы с помощью садового бура. Диаметр скважин — 120—150 мм. Глубина отверстия должна быть больше уровня промерзания земли. Минимальное значение составляет 1500 мм. В нижней части скважину следует расширить до 350 мм в диаметре. Высота расширения — 300 мм.

После этого в яму нужно засыпать песок. Высота слоя — 5 см. Далее засыпку нужно утрамбовать.
В полученное углубление понадобится вставить оболочку из рубероида по заданной толщине опоры до начала расширения.

Выполняется монтаж каркаса из прутьев. Его можно соорудить из армирующих стальных прутьев. Между собой детали следует скреплять с помощью сварочного устройства, пластмассовых хомутов или стальной проволоки

Важно позаботиться о том, чтобы силовые прутья выступали за верхнюю часть столба. После этого каркас ростверка понадобится соединить с опорами основания.

После этого производится заливка бетонного раствора

Смесь может быть готовой или её можно приготовить самому. Воды в составе должно быть не больше 70% от массы цемента.

Бетонный раствор нужно утрамбовывать при помощи электрического вибратора. Если его нет, можно использовать железный прут или трамбовку из дерева, диаметр которой не должен превышать размеры каркаса из металла.
Через 2,5 часа после выполнения работ открытую поверхность строительной смеси и опалубку ростверка нужно пролить водой. Чтобы бетон застывал постепенно, его нужно накрыть плёнкой из полиэтилена.

После этого понадобится соорудить и установить ростверк.

Монтаж ростверка

Конструкцию нужно приподнять над почвой. Это позволит исключить утечку тепла из помещений через землю. На опорах можно соорудить монолитный ростверк. Методика его сооружения схожа с устройством ленточного основания.

Пошаговое руководство:

Прежде всего понадобится сформировать опалубку. Щиты из дерева или ДСП листы нужно прочно скрепить между собой.
Допускается использование несъёмной опалубки, которая будет служить и слоем для теплоизоляции.
Внутри опалубки понадобится сделать металлическую армирующую конструкцию. Каркас изготавливается из прутьев. Понадобится сделать 2 горизонтальных яруса, после чего упрочнить их внутри перемычками по горизонтали. Друг с другом детали скрепляются с помощью вертикальных перемычек.
Когда опалубка и силовой каркас будут сформированы, понадобится выполнить заливку бетонной смеси. В процессе заливки бетон нужно уплотнять вибратором или простой трамбовкой.

Свайный фундамент будет готов приблизительно через 15–30 дней.

После распалубки понадобится выполнить гидроизоляцию основания. Сделать это можно несколькими методами:

пропитка пенетрирующим средством (срок службы такой же, как и у бетонных конструкций);
использование битумной мастики (вариант является бюджетным, срок службы — 15–30 лет);
монтаж рулонных материалов в несколько слоёв с герметизацией стыков (срок службы — 30–50 лет).

Рекомендуется использовать пропиточную гидроизоляцию или комплекс мероприятий, состоящий из обмазки мастикой и монтажа материалов в рулонах.

Отмостка

Любой фундамент требует отмостки с уклоном в 4–7° от частного дома наружу. Конструкция позволяет отводить воды после дождя или растаявшего снега под ростверком. Чтобы стоки не повредили почву, прилежащую к отмостке, в её внешний периметр нужно интегрировать дождеприёмники и лотки, которые будут перемещать жидкость в ёмкость под землёй.

Чтобы снизить силы пучения под ростверком, которые оказывают выдергивающие нагрузки на опоры, отмостку надо утеплить на глубине 50–60 см. Для этого на дно ямы нужно уложить пенополистирол. Отмостка должна быть на 7–9 см шире скатов крыши, чтобы в случае переполнения ёмкостей водостока кровли жидкость не разрушила плодородный слой.

Рекомендуемая ширина отмостки — 0,8–1 м.

Отмостка свайного фундамента может быть выполнена из бетона

Её можно изготовить из таких водонепроницаемых материалов:

тротуарная плитка;
стяжка из бетона толщиной в 6 см;
ПВХ плитка.

Если есть желание сэкономить, можно использовать сухую смесь из асфальтобетона. Её следует уплотнить трамбовкой.

Порядок монтажа

Алгоритм монтажа фундамента

Процесс монтажа фундамента для каркасного дома включает ряд действий:

Расчистка участка под строительство дома. На этой стадии следует избавиться от растущего на месте стройки кустарников и высокой травы, произвести выравнивание почвы.
Составление проекта дома. В нем должны содержаться сведения относительно вида фундамента, характеристики строительных материалов, применяемые при его монтаже. В данном случае – диаметр и длина используемых винтовых свай.
Предварительная разметка периметра фундамента, а также мест, в которые будут вкручиваться опоры. Следует понимать, что каркасный дом на винтовых сваях подразумевает равномерную нагрузку на основные точки несущей конструкции. Выбранные под установку места должны быть на равноудаленном друг от друга расстоянии.

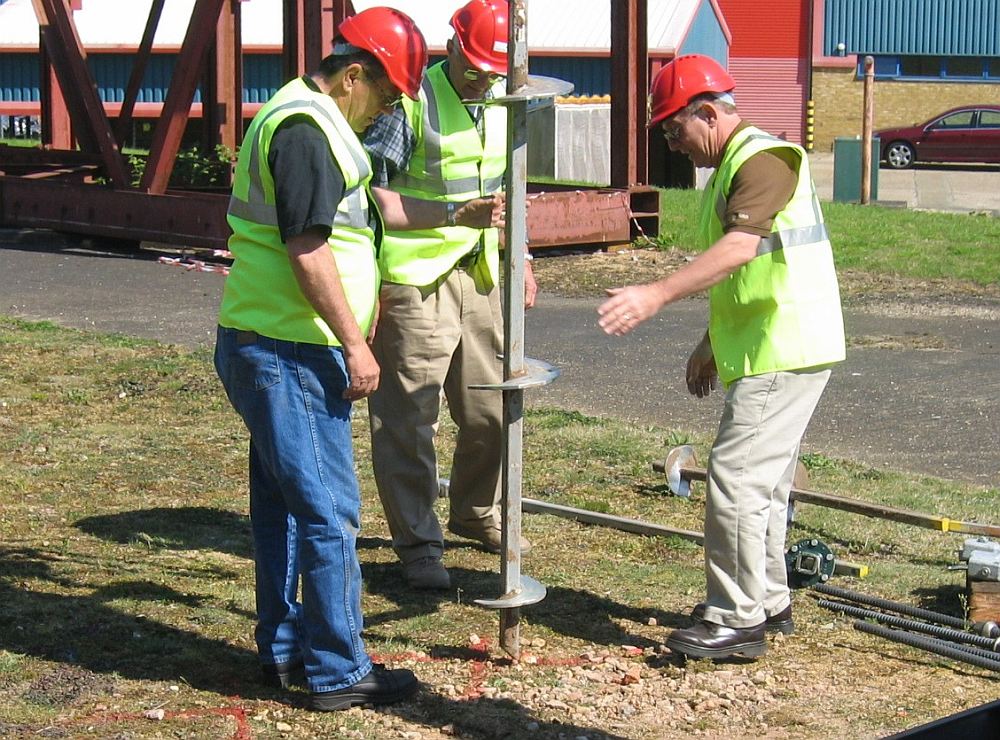

Вкручивание свай. Перед этим выбранные для установки участки окапывают и опускают на 30-40 см ниже поверхности самой почвы. Удобство заключается в возможности самостоятельной установки опор без специализированной техники. Вкручивание происходит при помощи рычага, которым легко может служить отрезок металлической трубы.
Последний этап – выравнивание поверхности вкрученных свай по всему периметру их установки. Правило обязательно, его игнорирование приведет к появлению играющих углов, которые будут препятствовать дальнейшему строительству несущих стен каркасного дома.

Создание свайного фундамента самостоятельно
