Работа с полипропиленовыми трубами: пайка, соединение, прокладка

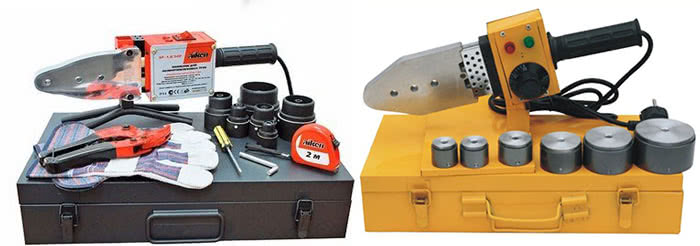

Выбор аппаратов для сваривания

Конструкционно такие аппараты выглядят следующим образом. Как правило нагреватель изготавливается из алюминия. Внутри нагревателя залит нагревательный трубчатый стальной элемент. На нагреватель при помощи фиксирующего болта устанавливают сварочные насадки.

Выбирая мощность сварочного аппарата следует исходить из того, что при сваривании враструб мощность нагревателя должна быть в диапазоне десятикратного значения диаметра фитинга и трубы, спаивание которых предполагается производить. Мощность выражается в Ваттах, диаметр в миллиметрах. Например, для спайки фитинга и трубы c диаметром в 40 миллиметров будет нужен аппарат c мощностью нагревательных элементов 400 W. при этом следует учесть, что такой аппарат будет функционировать на пределе своих возможностей, а значит, его беспроблемный эксплуатационный срок будет снижаться.

Некоторые производители для увеличения надежности аппаратов заливают в алюминий нагревателя 2 нагревательных элемента c достаточной мощностью. Каждый из этих нагревателей может включаться отдельным выключателем.

Наиболее дорогие модели аппаратов для пайки полипропиленовых труб оснащены терморегулирующими системами на основе микропроцессоров. Высокоточные резисторы размещаются как можно ближе к поверхности нагревающих областей. Такие терморегуляторы делают возможным учитывание инерционности, то есть скорость распространения тепла, текущую интенсивность теплоотбора, мощность нагревательного элемента и иные параметры. Такие аппараты выводят на заданную температуру прибор максимально быстро и максимально точно поддерживают её.

На аппаратах средней ценовой категории устанавливают капиллярные термостаты с датчиком температуры (капилляром) размещаемым в теле нагревателя. К недостаткам таких аппаратов можно отнести то, что поскольку терморегулятор включается, когда нагреватель остывает на дельту от заданной температуры и включается, когда нагреватель разогревается на дельту установленной максимальной температуры. Поэтому графически это пилообразный график и сама дельта может достигать ± 5-10 градусов.

Самых плохим считают терморегуляторы на основе биметаллических термореле. Из-за невозможности поместить биметаллическую пластину внутри нагревателя система имеет высокую инерционность теплопередачи, поэтому нагреватель может охладиться ниже допустимых норм, прежде чем термореле зафиксирует изменения. График реальной температуры на нагревающих насадках также имеет пилообразный характер.

Выбирая ручную или механическую модель желательно учитывать нормативы DVS. Согласно положениям этого документа ручные паяльники применяются для спайки труб диаметром только до сорока миллиметров, от пятидесяти миллиметров, а также выше применяются только механические аппараты, которые дают возможность зафиксировать соосно фитинг и трубу, а также обеспечивать их перемещение относительно друг друга с требуемым усилием.

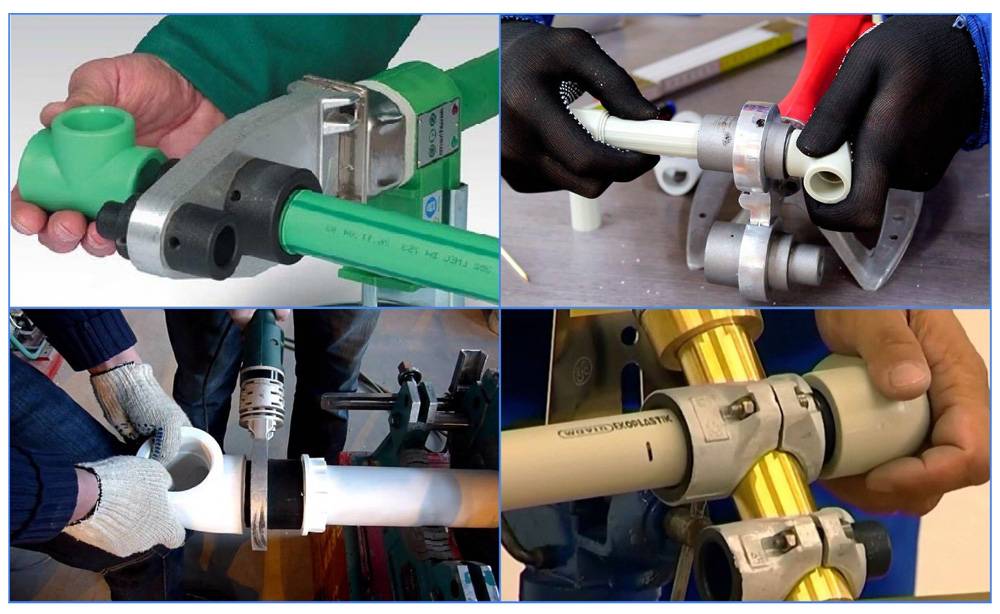

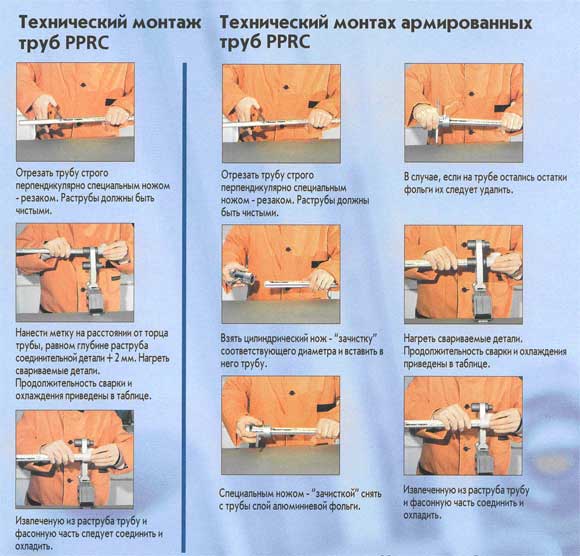

Соединение труб армированных алюминием

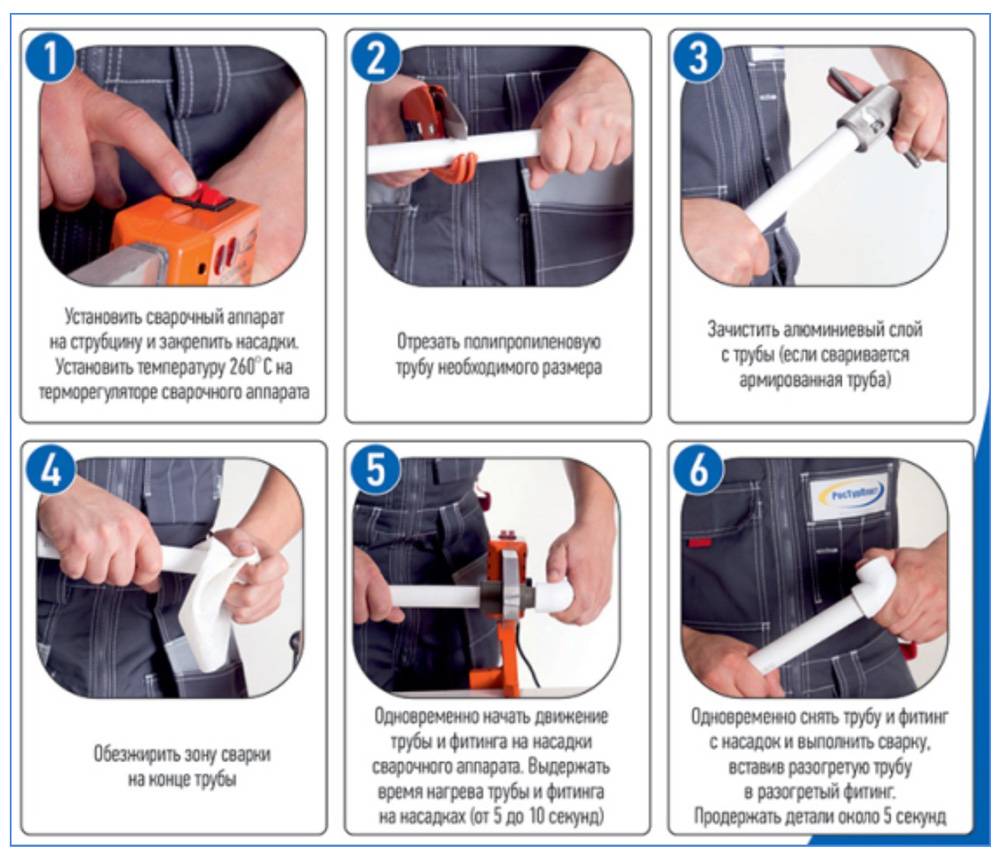

Требуется соблюдать правила при выполнении сварки полипропиленовых труб с армированием. Усиленный слой создается из алюминия или стекловолокна.

Используются при монтаже систем, перемещающих воду с высокой температурой, потому что под воздействием нагретой жидкости происходит линейное расширение материала и изгиб трубопровода.

При выполнении пайки обязательно проводится удаление алюминиевого защитного материала. Кроме того, этот слой влияет на качество соединения, а время сварки зависит от периода нагрева деталей из полипропилена.

Армированные трубопроводы отличаются увеличенным диаметром. Поэтому использовать стандартные насадки на нагревательном инструменте без предварительной подготовки изделий не получится.

Выполняется путем зачистки деталей. Он не проводится для изделий, усиленных стекловолокном. Они соединяются так же, как и неармированные трубопроводы.

Зачистка выполняется разными методами, потому что существует много технологий армирования изделий из полипропилена. Чаще применяется обработка при использовании шейвера. Он представляет собой металлическое устройство, в виде втулки с лезвиями.

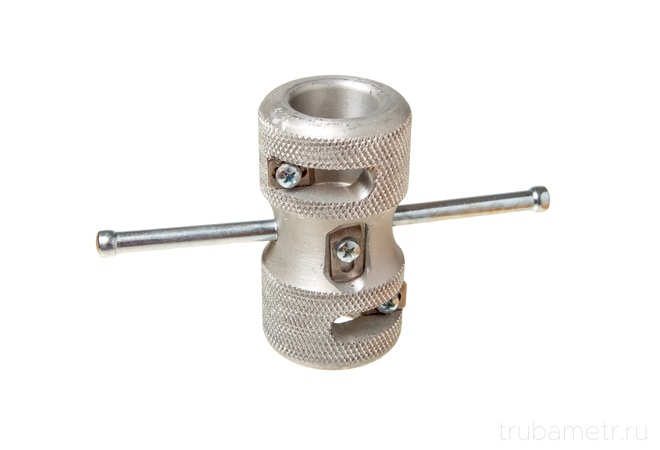

Шейвер

Инструмент надевается на конец трубного изделия и вращается, что позволяет удалить алюминиевый защитный слой. Процесс осуществляется пока не останется только один пластик.

ПП трубы могут иметь исполнение, когда армированный слой находится посередине толщины стенки. В этом случае применяется торцеватель. Этот инструмент сильно похож на шейвер. Другое расположение и устройство ножей.

Инструмент позволяет сделать ровными торцы и удалить 2 мм армированного слоя, расположенного посередине толщины стенки трубы. Благодаря такой обработке получится выполнить качественную пайку.

Общие свойства труб из полипропилена

Стоит сказать, что полипропилен — синтетический материал, обладающий яркими положительными свойствами

Это маленький вес, высокая эластичность, термостойкость и нулевая восприимчивость коррозии, что очень важно для водопровода. Данный материал, это разновидность пластмассы, но с низкой плотностью, благодаря этому он такой легкий

Паять полипропиленовые трубы легко, имея минимум инструмента, о котором мы поговорим дальше, а также фитинги (специальные мелкие детали разной формы, сделанные из полипропилена), которые выступают в роли соединителей.

• Долговечность — срок эксплуатации такой полости, если через нее подается холодная вода, составляет 50-60 лет, в случае с горячей водой – 30-40 лет. Эти показатели гораздо выше, чем у всевозможных аналогов.
• Эластичность — полости из полипропилена обладают выраженными эластичными свойствами. Это значит, что такой материал хорошо реагирует на сжатие и расширение ввиду изменения температуры воды внутри водопровода, а при монтаже, снижается риск испортить трубу, т.к. она хорошо гнется.
• Легкость — этот материал мало весит, особенно это заметно в сравнении с металлопластиковыми трубами и тем более — стальными.
• Простота монтажа — как уже упоминалось выше, спайка труб из полипропилена, это настолько легко, что с этим справится даже человек, не имевший ранее никакого опыта работы с сантехникой и подобными материалами.

Термостойкость

Помимо общих характеристик водонапорных материалов из полипропилена стоит знать еще один фактор — термостойкость. Дело в том, что полипропилен, это разновидностью пластика и существует температурный предел внутри системы, при котором участок повреждается или плавится.

Аппарат для сварки полипропиленовых труб Elitech СПТ 800 самый доступный на рынке

Максимальная рабочая температура ПП труб — 140 градусов Цельсия. Это значит, что если вода слишком горячая, существует риск нарушения целостности материала и даже спайка полипропиленовых труб (место соединения) может не выдержать.

Но при создании обсуждаемых труб, им присваивается своя маркировка, которая свидетельствует о конкретных свойствах, таких как: термостойкость, толщина стенок, допустимое давление в системе и области применения. Таким образом, выделяется два распространенных маркера:

• PN 20 — популярнейший тип труб, выдерживает давление 20 атмосфер и температуру в 95 градусов Цельсия. Эти показатели позволяют применение в прокладке водопровода с использование горячей и холодной воды, но не в отопительных системах.
• PN 25 — этот тип ПП труб отлично подходит для прокладки отопления, так как с легкостью справляется с температурой 95 градусов и давление в 25 атмосфер. Такие показатели термостойкости и прочности достигаются благодаря частичному армированию, за счет этого материал не деформируется из-за перепадов температур.

Тепловое удлинение

Еще одно свойство полипропиленовых труб — способность удлиняться при повышении температуры внутри водопровода. Выглядит это как провисание длинных участков водопровода, или волнообразная деформация. По этим причина нужно правильно паять полипропиленовые трубы и крайне не рекомендуется делать длинные прямые участи в водопроводе, а использовать компенсаторы (вставка трубы в виде буквы «П»). Тогда при тепловом удлинении «ножки» компенсатора сблизятся, а труба не деформируется.

Пайка труб из полипропилена в горячих системах тоже подразумевает использования армированных материалов, это снизит риск теплового удлинения и деформации.

Трубы и фитинги из полипропилена для водоснабжения и отопления

Армирование

И последнее в свойствах полипропиленовых полостей, о чем стоит упомянуть — армированные материалы, ведь о них уже говорилось в тексте

Армировать трубы важно, ведь это подразумевает включение в их состав алюминиевой фольги или капроновых волокон, что увеличивает прочность, жесткость, термостойкость и сроки эксплуатации водопроводов, сделанных из данного материала

Паять армированные полипропиленовые трубы просто как и обыкновенные, монтаж проводится с использованием того же инструмента, только температура плавления при скреплении участков водопровода фитингами отличается.

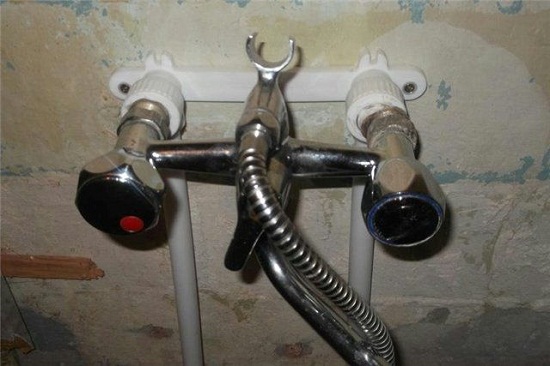

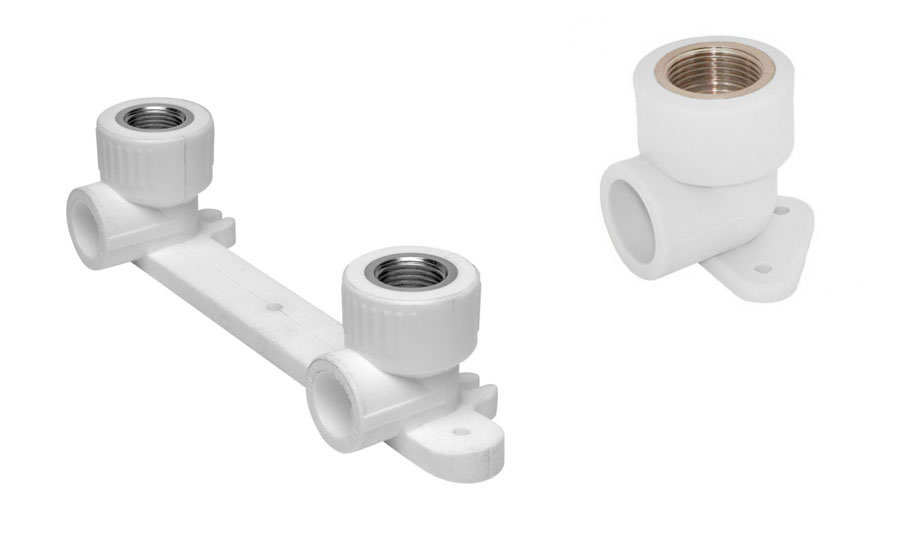

Подключение смесителя для ванны и раковины

Подключение смесителя для ванны может быть выполнено с помощью одного из двух разновидностей фитингов: установочная планка и «водная розетка». Для подключения смесителя установочная планка удобнее, т.к. она уже предусматривает правильное взаимное положение отверстий для подключения смесителя. Однако водная розетка также подходит для этих целей, благодаря наличию специальных отверстий для крепления к стене. В последнем случае необходимо закрепить розетки на расстоянии равном межцентровому расстоянию патрубков у смесителя.

Рис.9.

Рис.10.

Рис.11.

При подключении смесителя для раковины, при условии того, что требования к положению отверстий для подключения отсутствуют, удобно использовать водные розетки или комбинированные неразъемные фитинги.

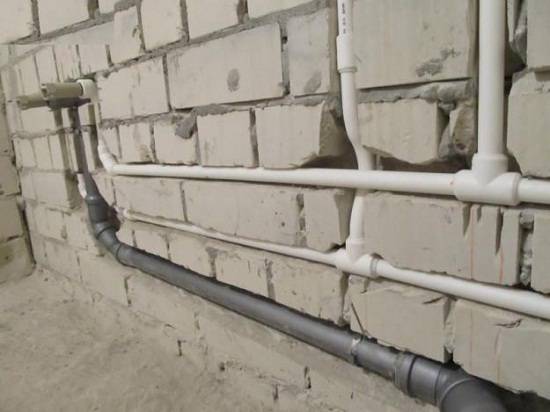

Особенности монтажа полипропиленовых труб

Монтаж полипропиленовых труб следует начинать от стояка, постепенно удлиняя магистраль водопровода согласно схеме, расположение сантех приборов. В процессе монтажа необходимо устанавливать опоры для полипропиленовых труб. Так же в случае большой протяженности трубопровода следует предусматривать компенсационное колено.

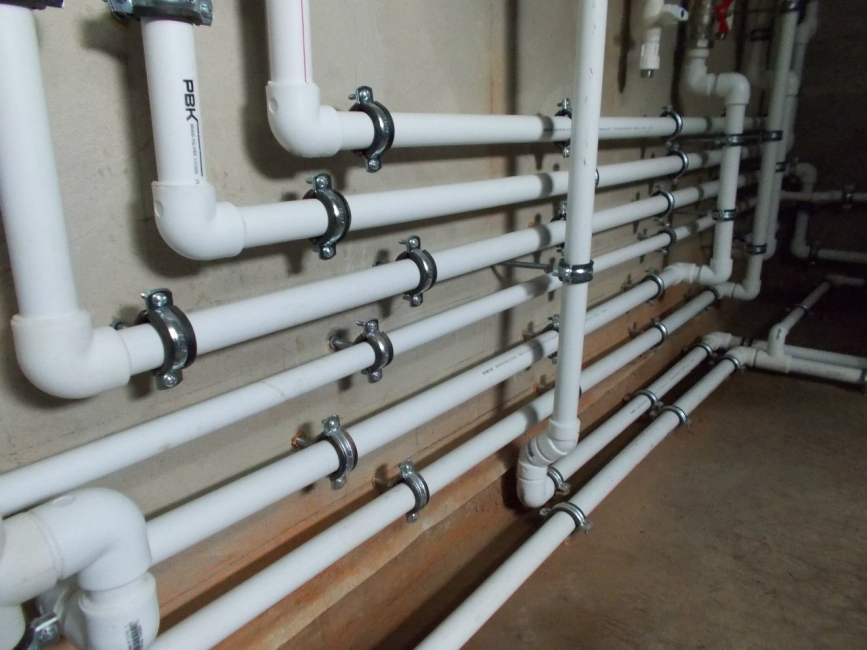

Рис.7. Полипропиленовые трубы соединяются через фитинг, а не свариваются в стык как стольные, поэтому удобно прокладывать трубу от стояка постепенно наращивая длину трубопровода. Одновременно с проведением трубопровода устанавливают клипсы для удержания труб.

Так как в процессе эксплуатации длина труб будет меняться благодаря температурному расширению. Компенсационное колено снимет растягивающие нагрузки на водопровод, тем самым защитит его от повреждений. Так же при пересечении трубопроводов можно использовать специальный фитинг – обвод.

Рис.8. Благодаря надежности и долговечности полипропиленовых труб, обычно их устанавливают в полости стены, т.е. проводят скрытую установку. Это очень удобно, так как можно скрыть систему водопровода без дополнительных коробов.

Большой интерес и практическую ценность в монтаже полипропиленовых труб своими руками является правильный подбор фитингов. Использование простейших фитингов, типа уголков, тройников, муфт и заглушек вряд ли вызовет большие проблемы. Основной интерес представляет подбор фитингов для подключения различных приборов смесителя, унитаза, счетчиков и пр.

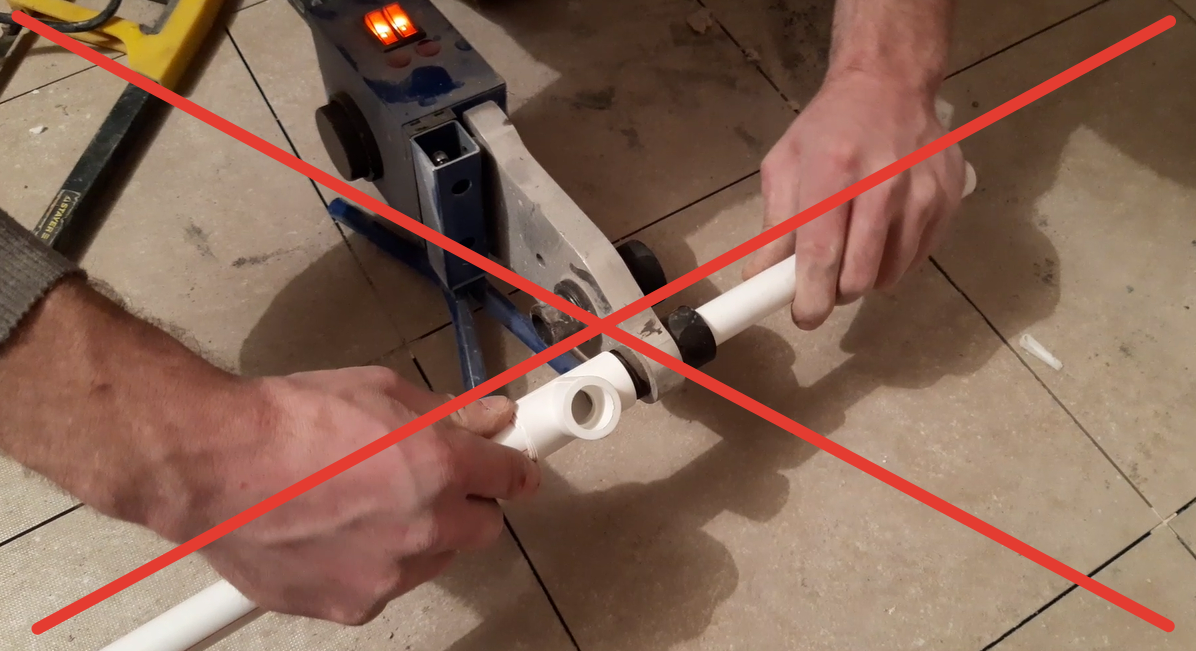

Ошибки при варке труб своими руками

Результат плохой пайки

Первый опыт сборки полипропиленового трубопровода может привести к непрочным соединениям и деформации элементов

Самые распространенные проблемы, на возможность появления которых следует обращать внимание при работе:

• деформация трубопровода
• частично перекрытие просвета полимерным материалом
• плохое качество сварки

В зависимости от причины последствия могут проявиться сразу или спустя некоторое время.

Зазоры и перекос конструкции

Неплотное прилегание спаянных частей

Причинами нарушения геометрии трубопроводной системы могут быть:

• плохая фиксация длинных элементов в процессе сварки и остывания
• неполная вставка трубы в фитинг
• низкая температура нагрева

Создание напряжения в жесткой системе может привести к разрыву трубы, непосредственно после спайки элементов эта ошибка имеет эстетический эффект. В случае негерметичного соединения из-за плохого прилегания спаиваемых частей или недостаточного нагрева последствия проявляются моментально — соединения протекают, некоторые пустоты могут быть обнаружены при визуальном контроле.

Соблюдение геометрии соединений обеспечит не только визуально привлекательный вид трубопровода, но и герметичность соединений за счет расположения элементов друг относительно друга.

Несоблюдение температурного режима сварки

Последствия перегрева при соединении

Если недостаточная температура при сварке приводит к негерметичности, результатом перегрева может стать попадание расплавленного полимера внутрь трубопровода, его локальное сужение и ухудшение пропускной способности.

Монтаж сайдинга: пошаговая инструкция обустройства фасада своими руками. Онлайн-калькулятор для расчета необходимых материалов (Фото & Видео) +Отзывы

Этап третий. Монтаж трубопровода

Пайка полипропиленовых труб по шагамСварка полипропиленовых труб враструб

При прокладке магистрали понадобятся:

• трубы;
• тройники;
• шаровые краны;
• заглушки;
• переходники;
• отводы;
• муфты;
• разъемные соединительные элементы;
• резьбовые фитинги;
• пластиковые хомуты.

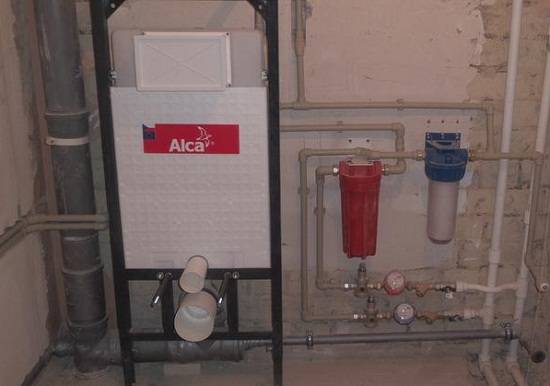

В первую очередь проводится монтаж основных элементов системы (сантехники, радиаторов, котлов и проч.), после чего в соответствии с составленным проектом размечается будущая магистраль. Элементы трубопровода соединяются между собой с помощью муфт.

Если речь идет об отоплении или горячем водоснабжении, то учитывается термальное расширение. Для компенсации последнего желательно использовать подвижные соединения. При монтаже закрытого трубопровода вначале штробируются стены (в соответствующих местах проделывается канавка шириной в два диаметра трубы).

Заполнение трубопровода жидкостью допустимо лишь по истечении одного часа с окончания монтажа. Гидравлическое испытание можно проводить только через сутки.

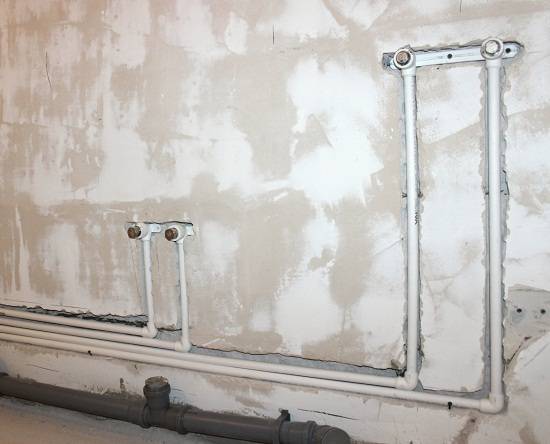

Результат работыРезультат работыРезультат работы

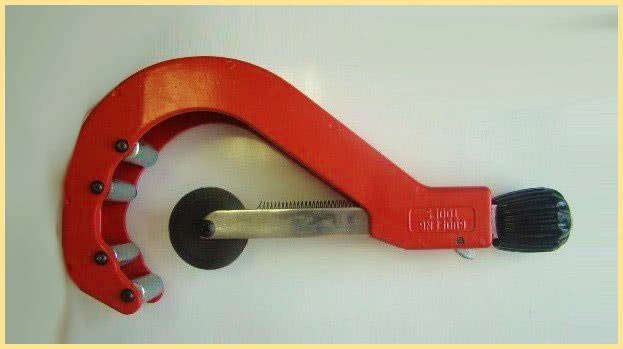

Необходимые инструменты

Для паяльных работ потребуются:

• рулетка;
• ножницы, предназначенные для резки ПВХ труб;
• паяльник, предназначенный для труб из полимеров;
• строительный уровень.

Большая часть этих инструментов хорошо известна тем, кто когда-либо участвовал в строительных работах.

Поэтому если вы решили: паяем полипропиленовые трубы сами, вероятно, необходимые инструменты вам уже хорошо знакомы, или вы можете одолжить их у ваших друзей или коллег.

Если инструментов у вас еще нет, все их легко приобрести в магазине стройматериалов. Бывает затруднительно найти лишь подходящие ножницы и паяльник. Как правило, они приобретаются в комплекте.

Конечно, этот инструмент должен быть в наличии, если вы собираетесь соединять ПВХ трубы. Специализированные ножницы так же называют роликовым труборезом.

Инструмент встречается в продаже в одной из двух модификаций по назначению:

• для труб с внешним диаметром 1,6-4 см;
• для труб с внешним диаметром 1,6-11 см.

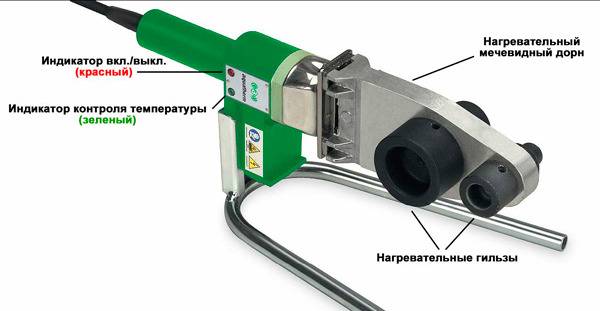

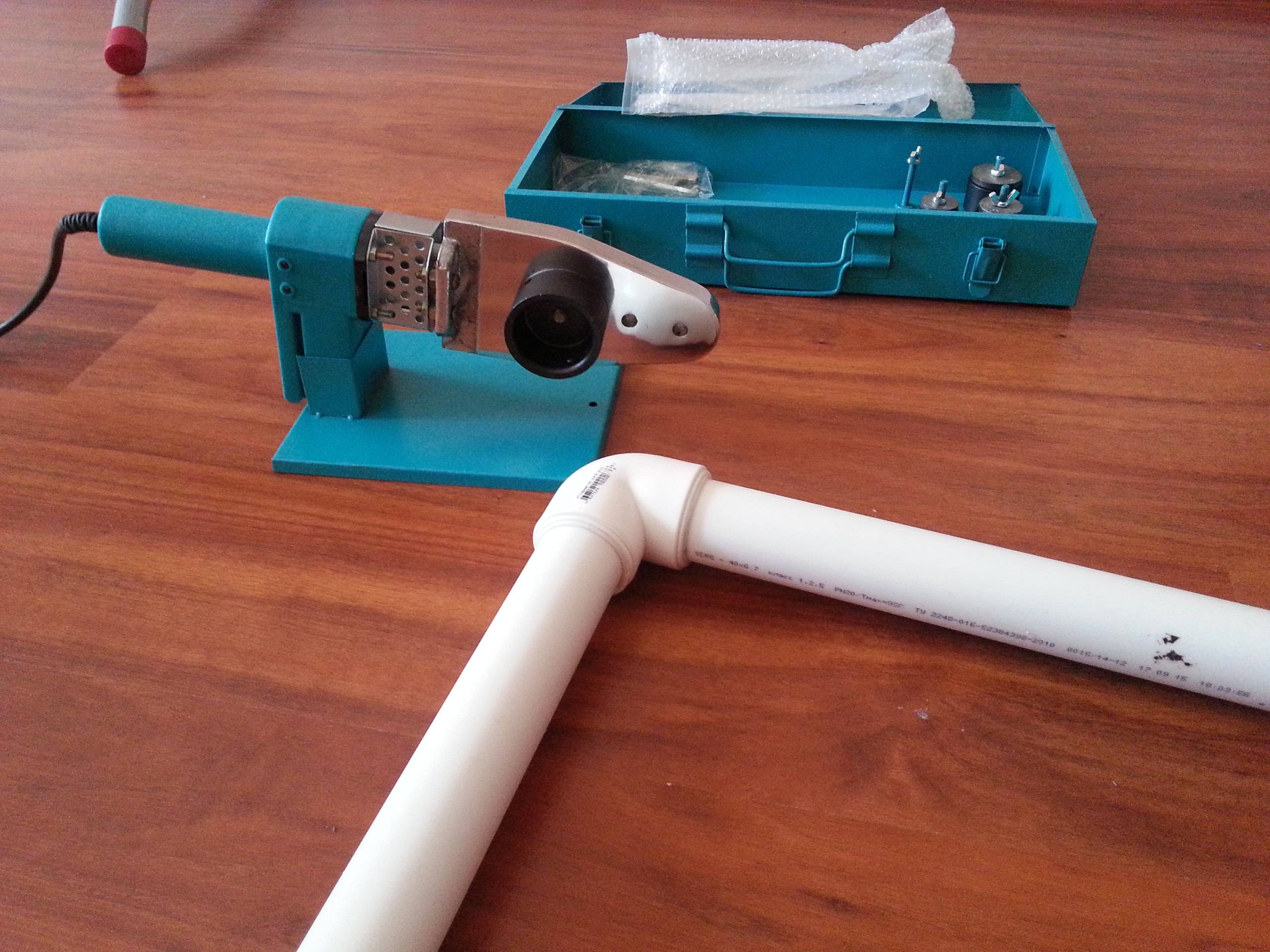

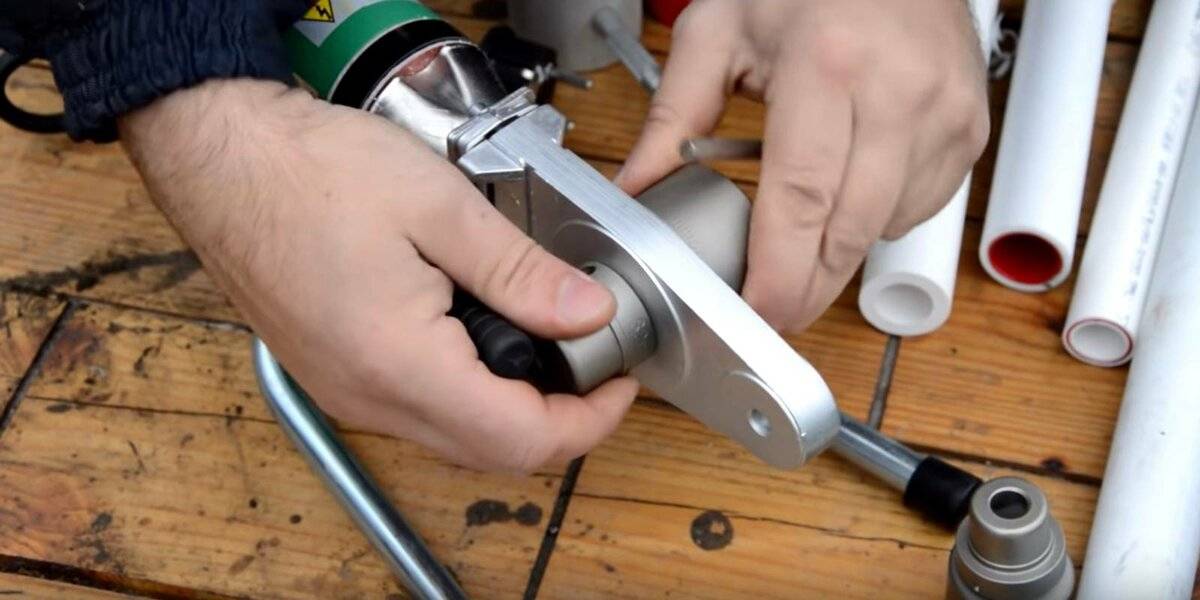

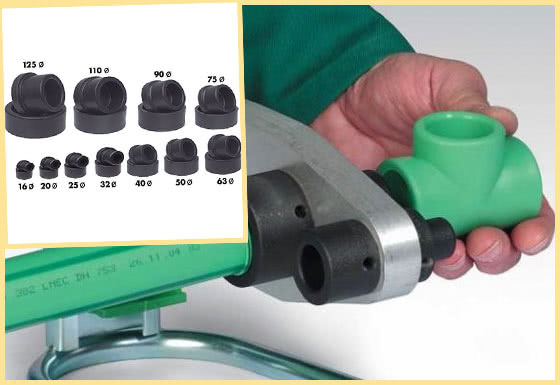

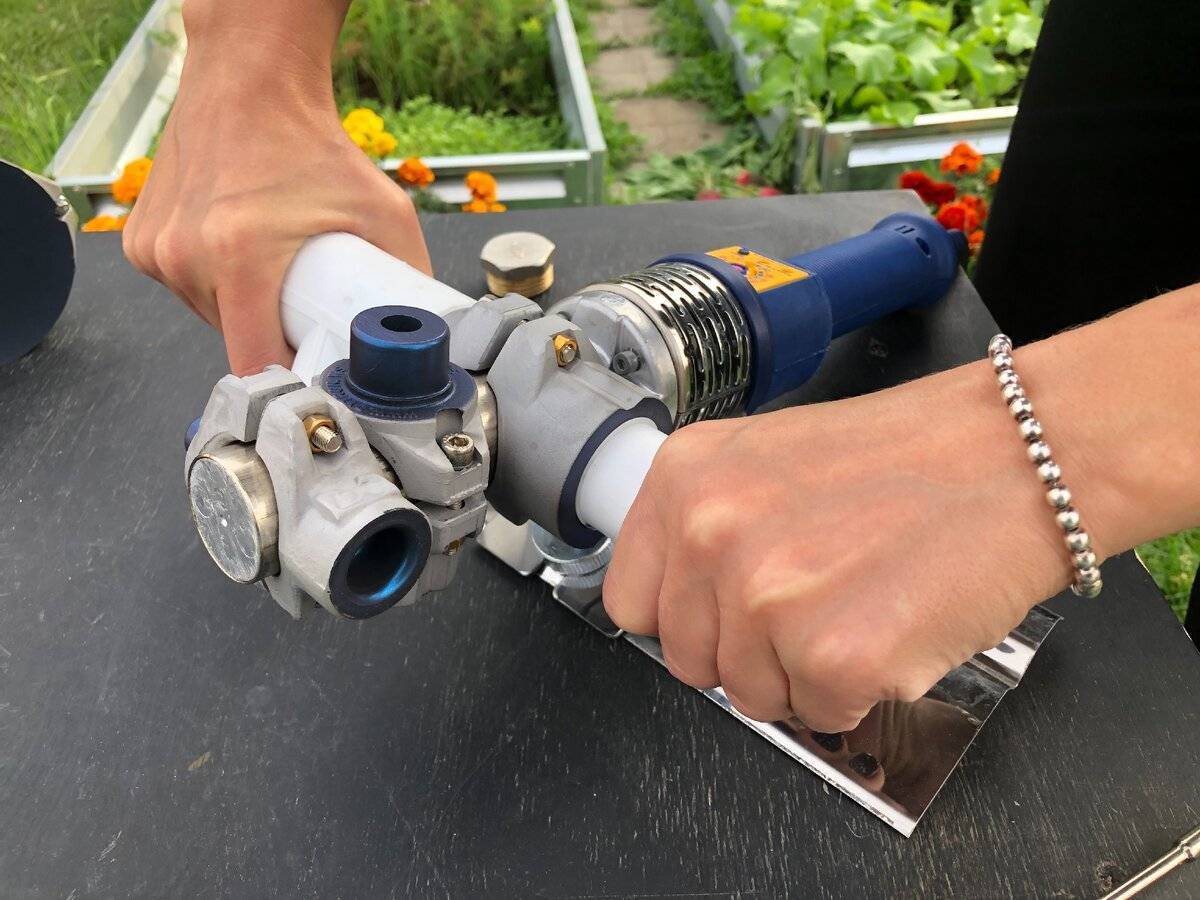

Выбор паяльника

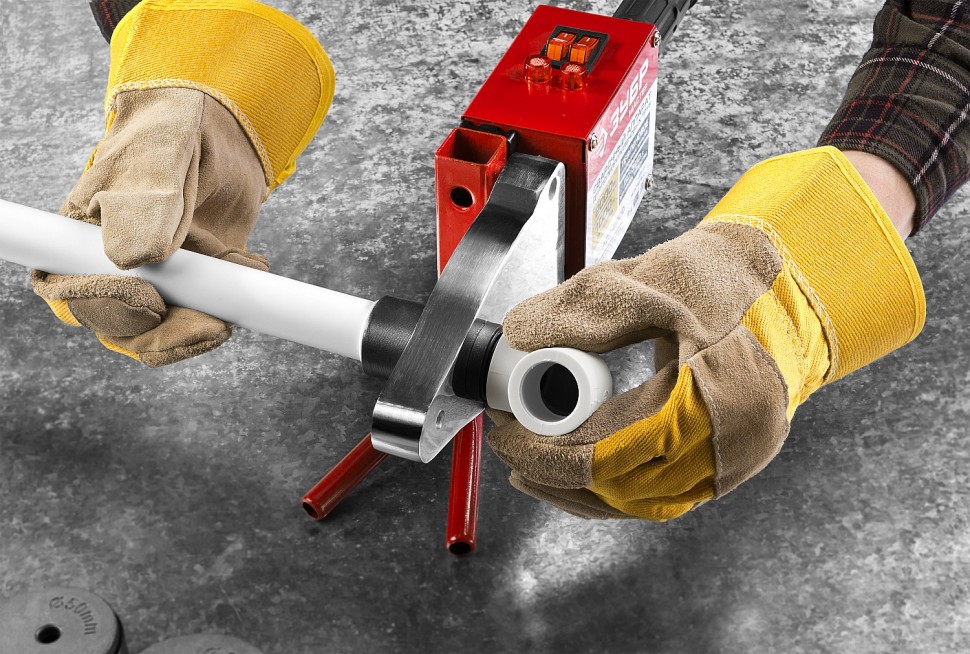

Пригодный для резки труб паяльник так же называют ручным сварочным аппаратом. Инструмент представляет собой нагревательный прибор, у которого есть подошва, оборудованная нагревательными элементами.

Как правило, она оснащается отверстиями разного диаметра, в которых фиксируются насадки для пайки. Паяльник оборудован температурным регулятором.

Также у него есть индикатор нагревания, удобная рукоятка и особая подставка. Последняя позволяет устанавливать прибор на ровной поверхности. Инструмент включается и выключается нажатием дополнительных выключателей.

Именно паяльник помогает ответить на вопрос, как паять полипропиленовые трубы для отопления или водопровода, как их соединять.

И если вы планируете собственноручно монтировать трубопровод, следует обзавестись этим аппаратом. Предназначенный для работ с полипропиленовыми трубами инструмент в зависимости от назначения бывает двух модификаций:

• для пвх труб диаметром 1,6-5 см с максимальной мощностью 650 Вт;
• для пвх труб диаметром 6,3-11 см с максимальной мощностью 1600 Вт.

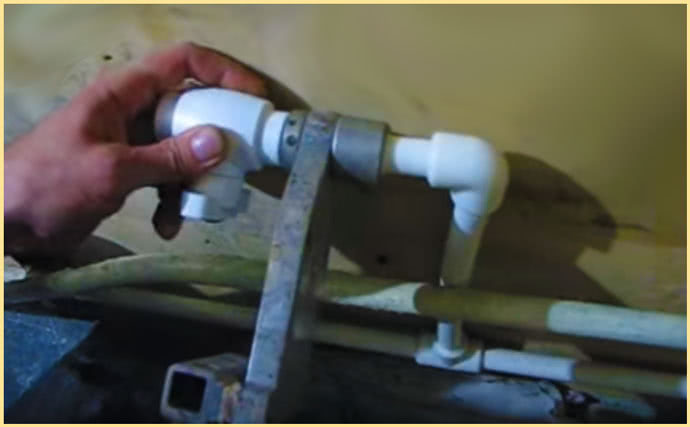

Если вы еще не знаете, как паять полипропиленовые трубы в труднодоступных местах, присмотритесь внимательнее к насадкам паяльника.

Как правило, они позволяют выполнять сложные работы.

• Насадки паяльника покрывают антипригарным покрытием, похожим на покрытие, используемое в посуде.
• Поэтому инструменту требуется особые уход и очистка.

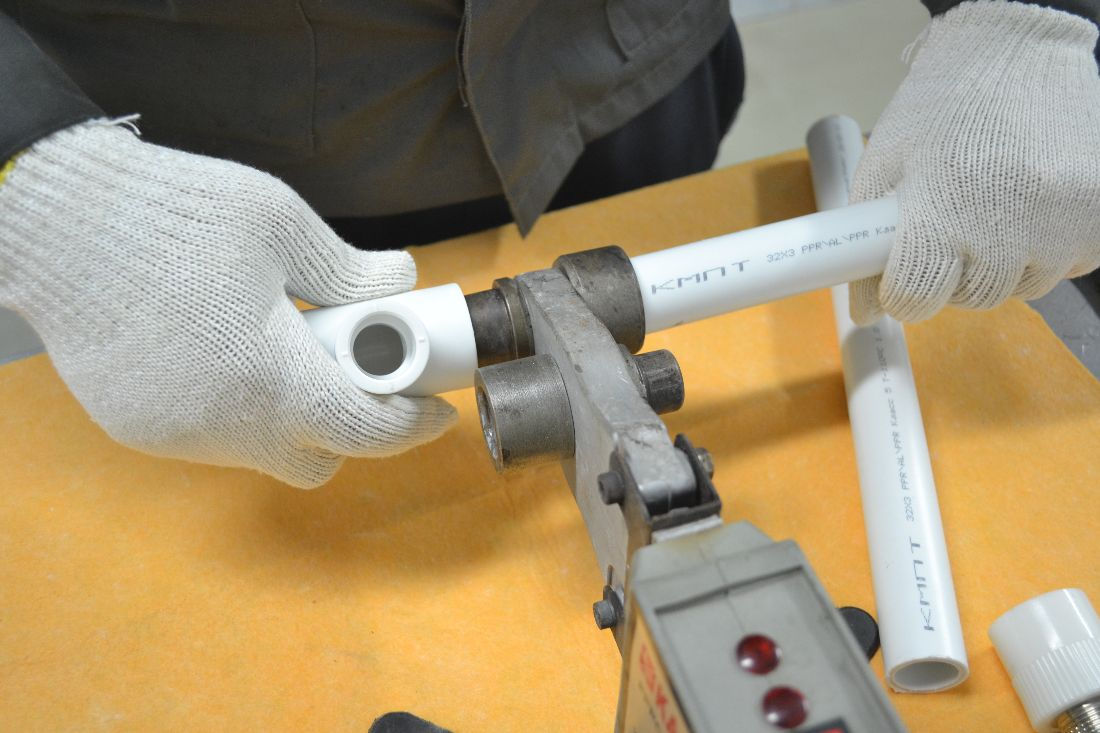

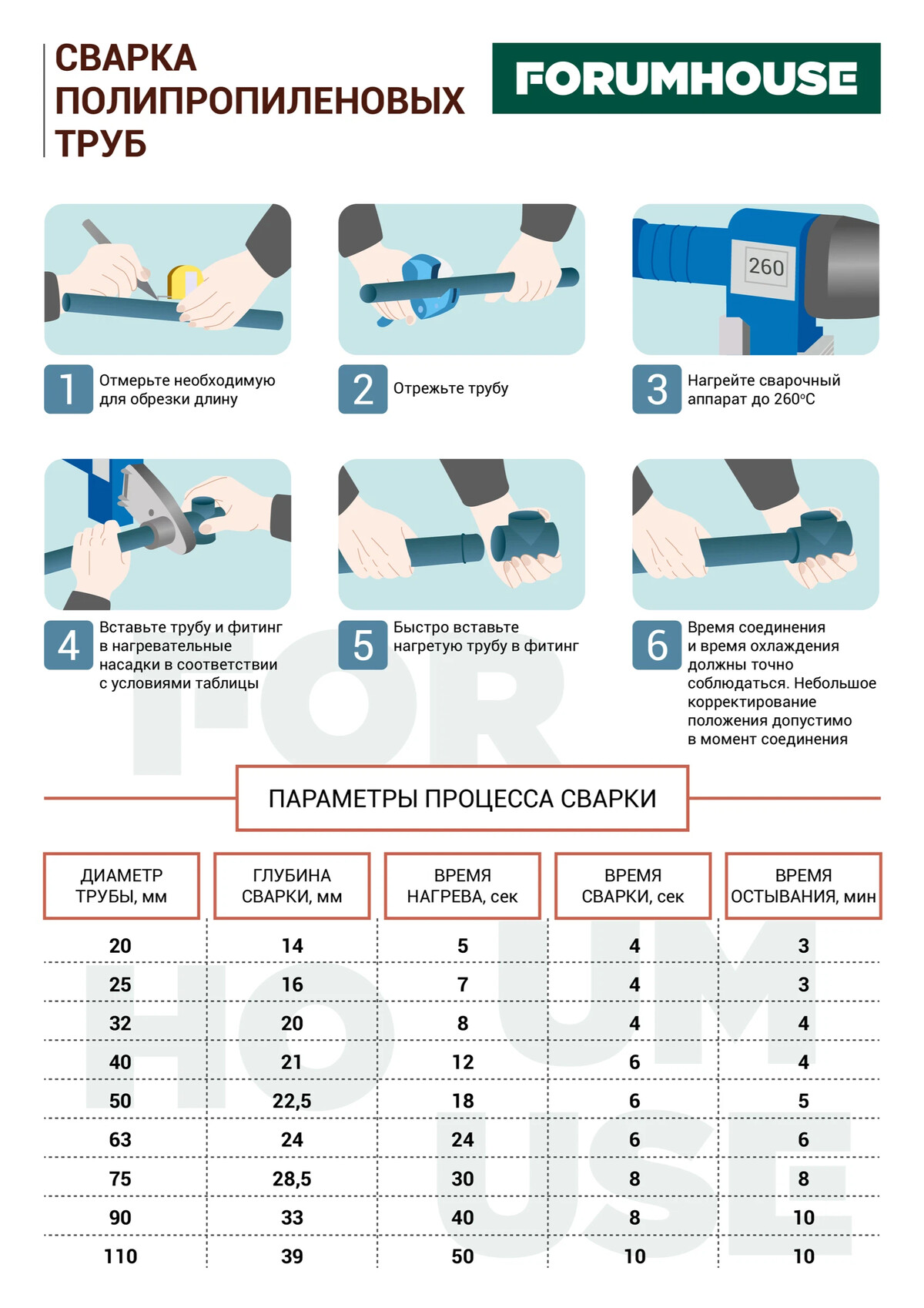

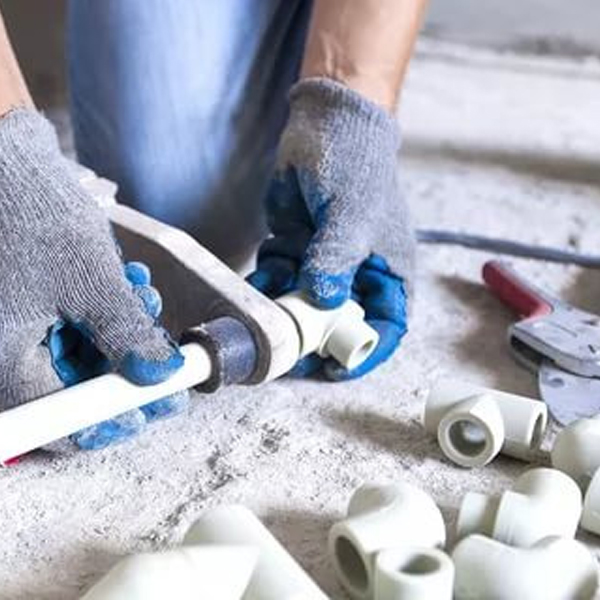

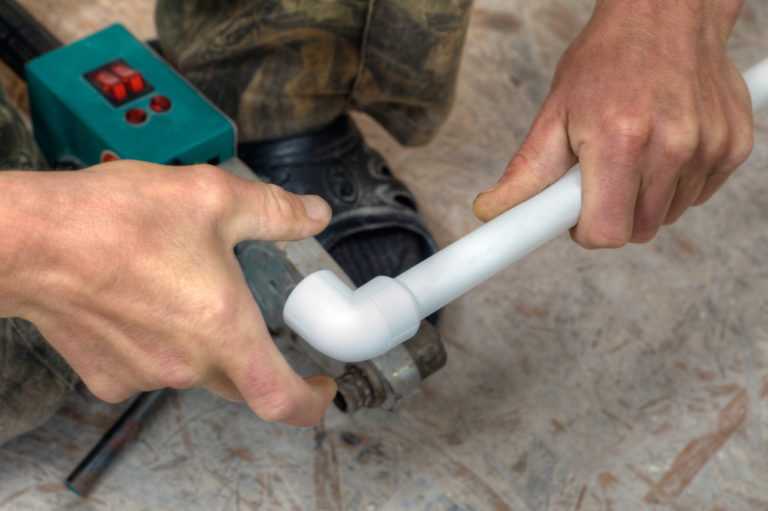

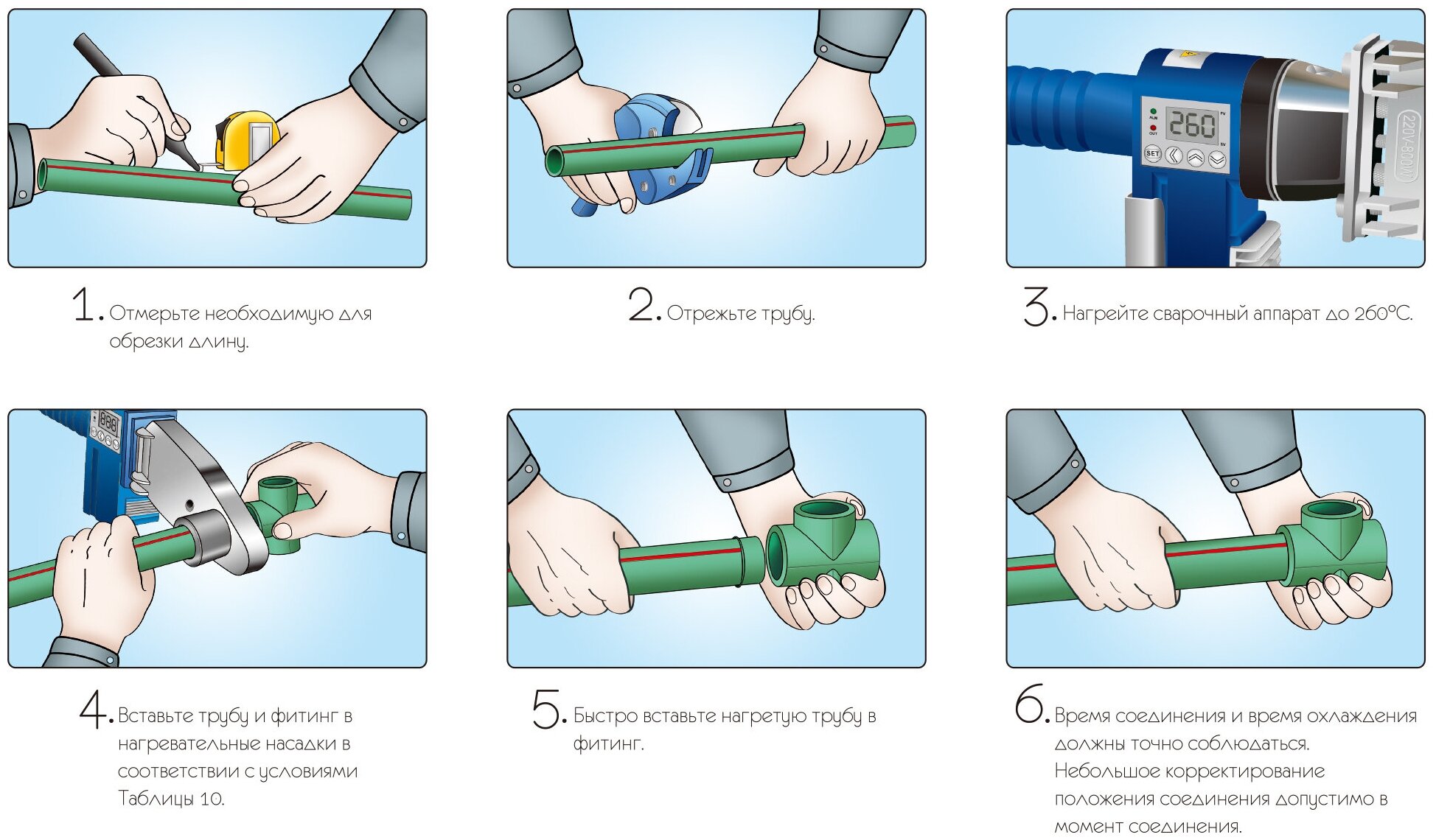

Процесс пайки и монтажа

Когда мы учимся паять полипропиленовые трубы, делая это впервые, возникает масса вопросов о проведении монтажа. Давайте разберем некоторые нюансы данного мероприятия и в деталях обсудим ход работ.

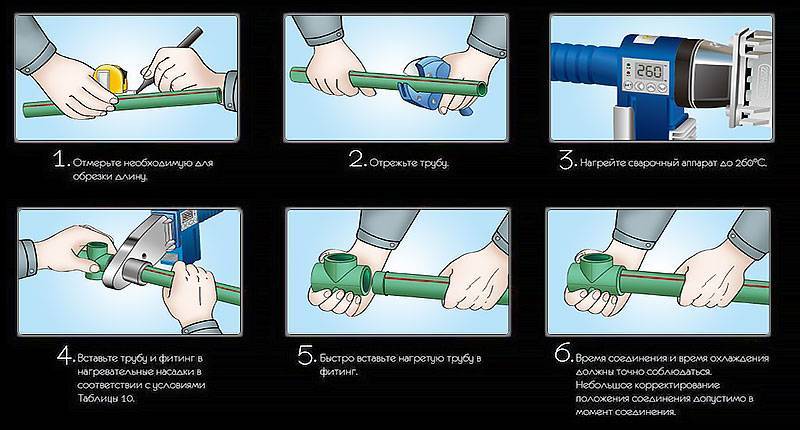

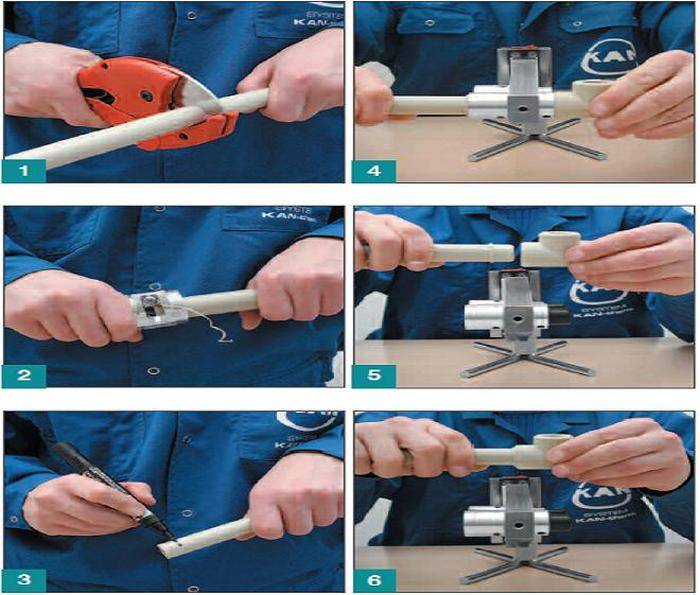

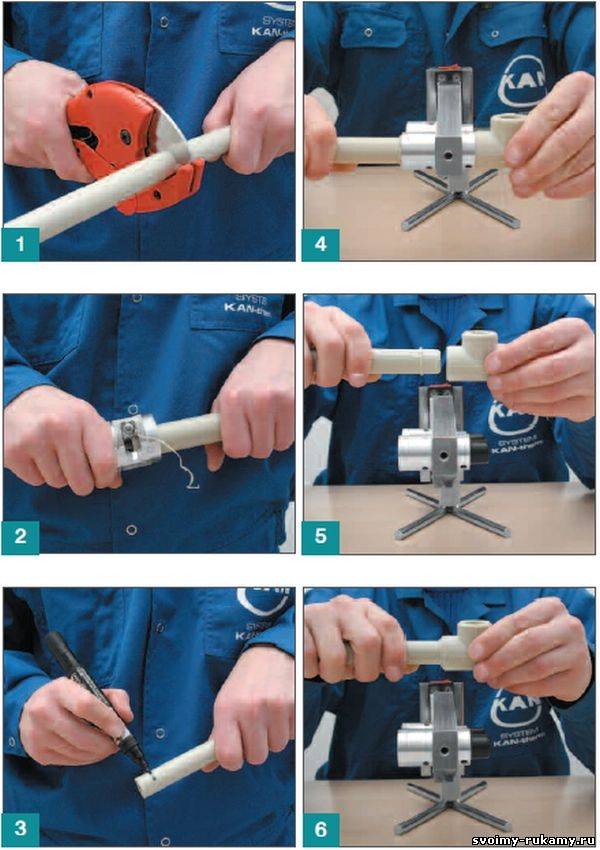

Прежде чем приступить к работе, стоит учесть некоторые правила пайки полипропиленовых труб:

1. Наметьте план проведения водопровода;
2. Заранее нарежьте отрезки нужно длины, чтобы потом не отвлекаться на это;
3. Температура паяльника для полипропиленовых труб составляет 260 градусов Цельсия, поэтому паяльник включите заранее, подождав 15-20 минут;
4. Концы заготовленных отрезков будущего трубопровода и фитинги обработайте спиртом, чтобы обезжирить поверхность и повысить герметичность спайки;
5. Сделайте пометки маркером, отступив от конца трубы 1,5-2 миллиметра, так проще спаивать полипропиленовые трубы, если вы новичок.

Разнообразные фитинги и переходники для работы с полипропиленовыми трубами

После завершения подготовки, можно смело приступать к последующей работе. Для скрепления отдельных участков водопровода, применяется фитинг: муфты, тройнички, уголки, краны и прочие, ими нужно запастись на этапе составления плана.

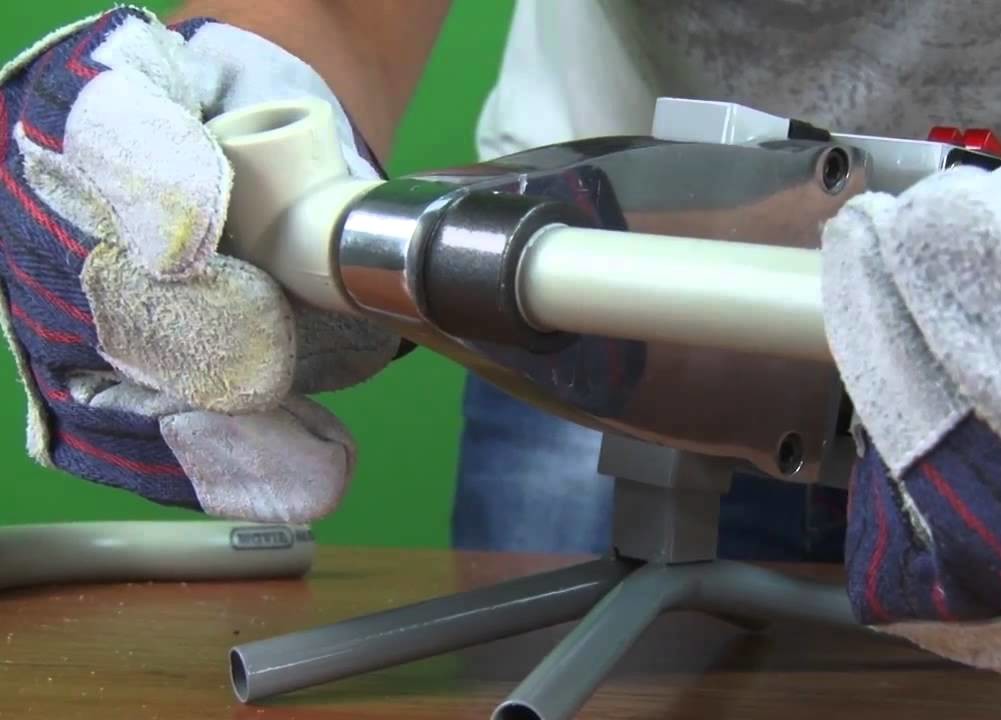

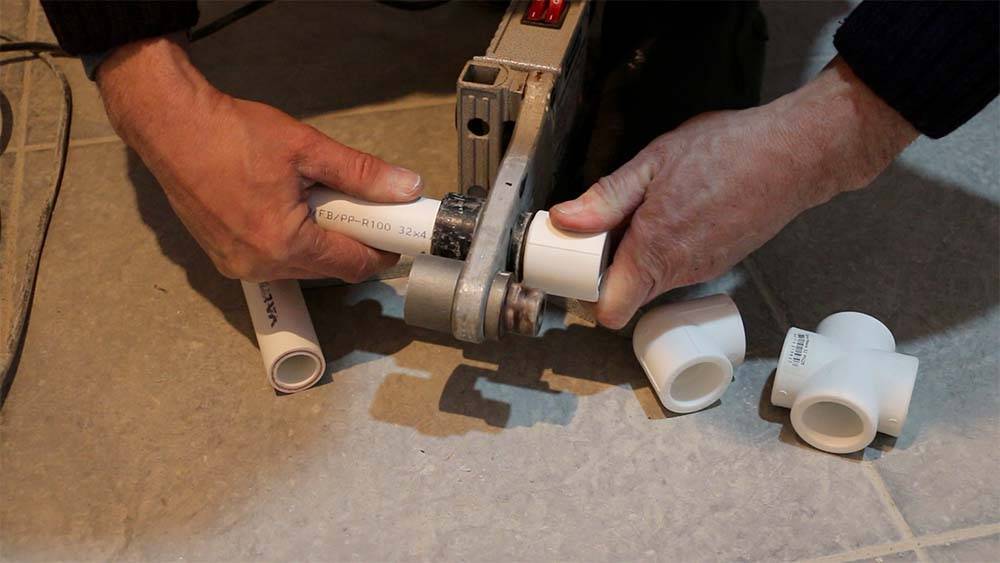

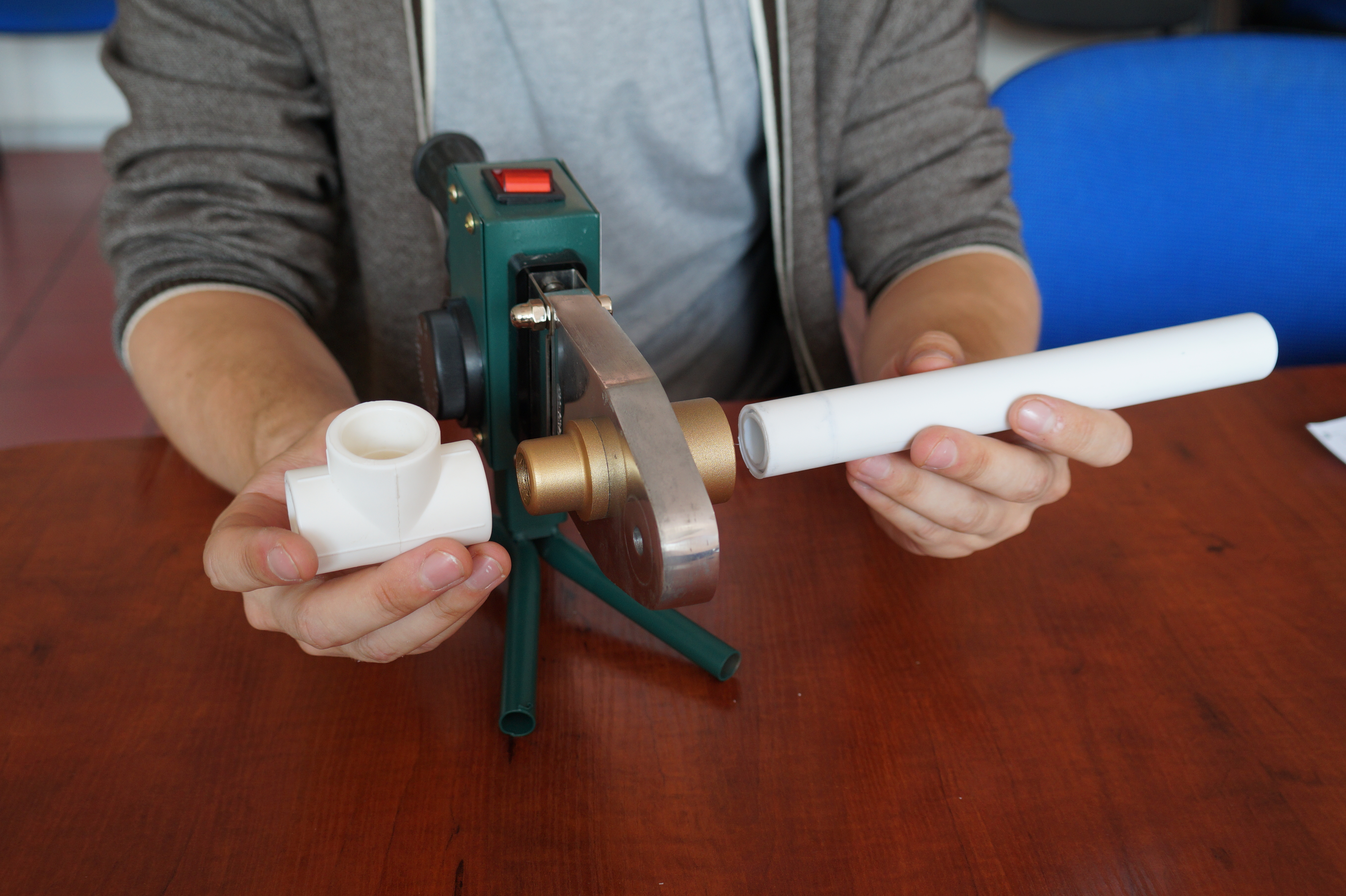

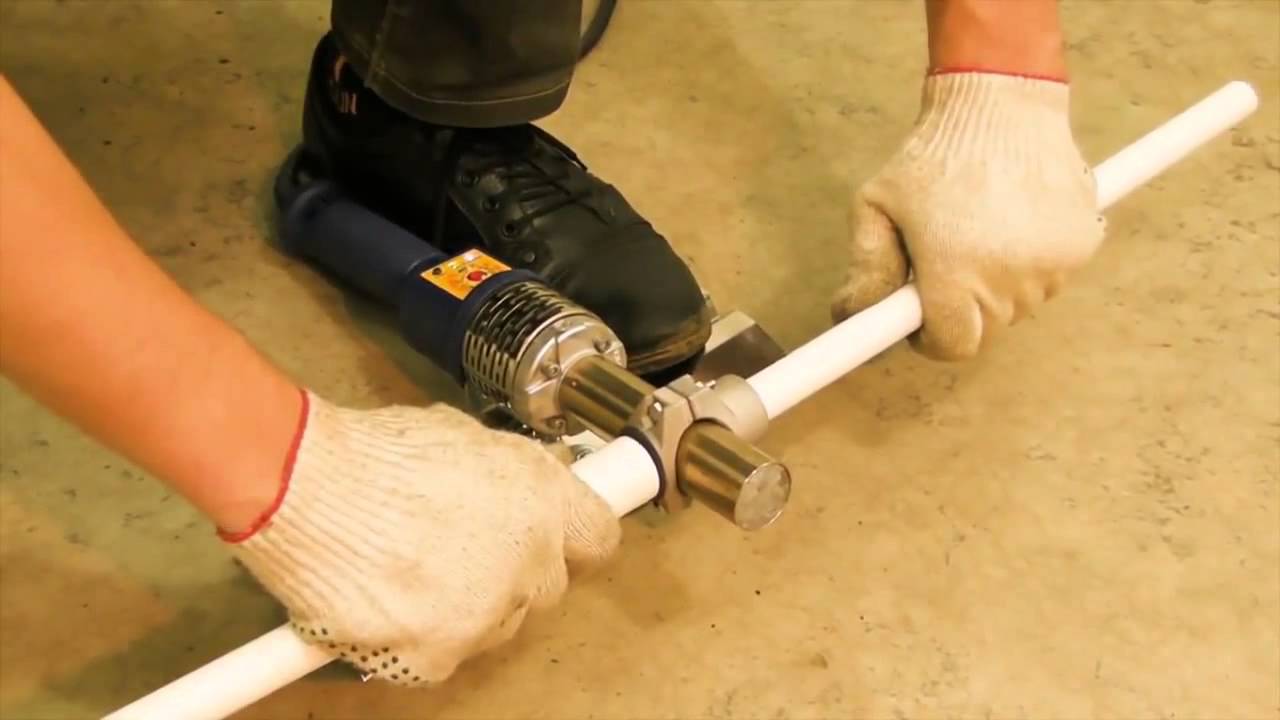

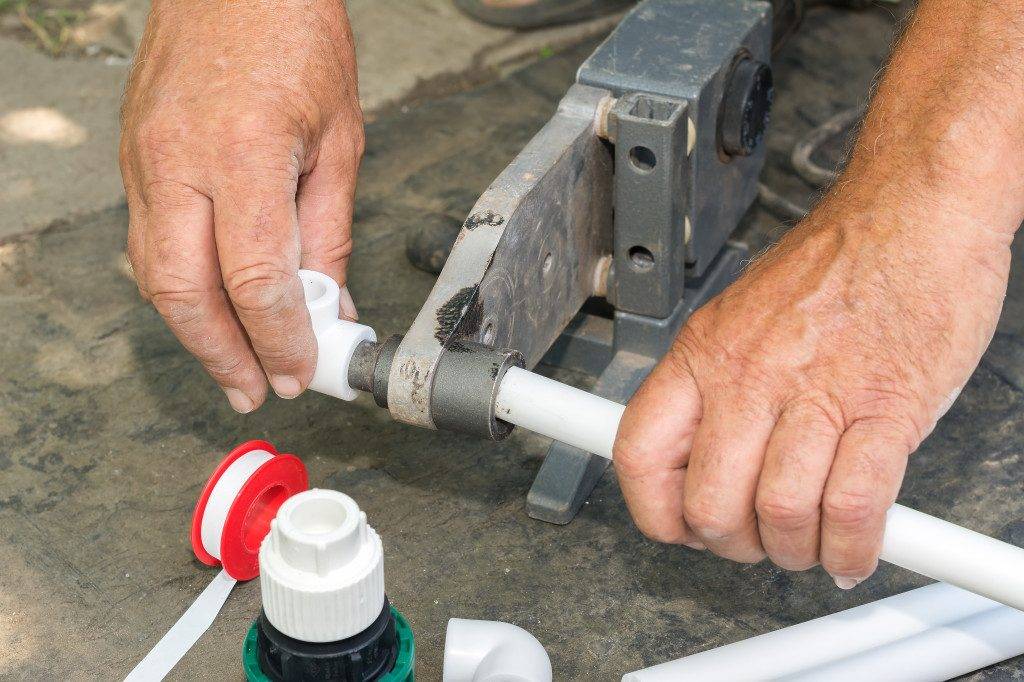

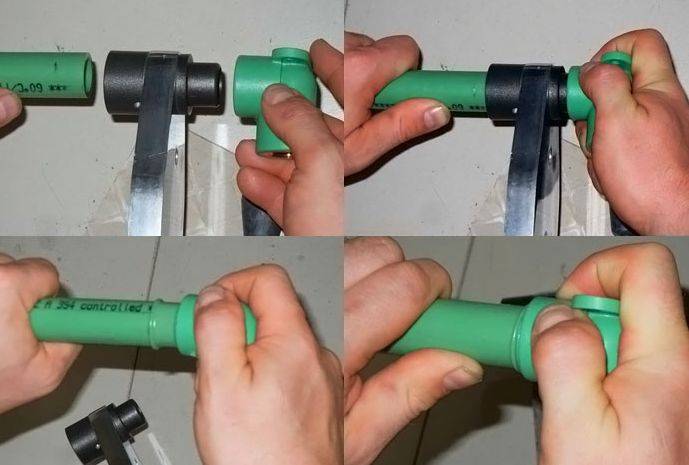

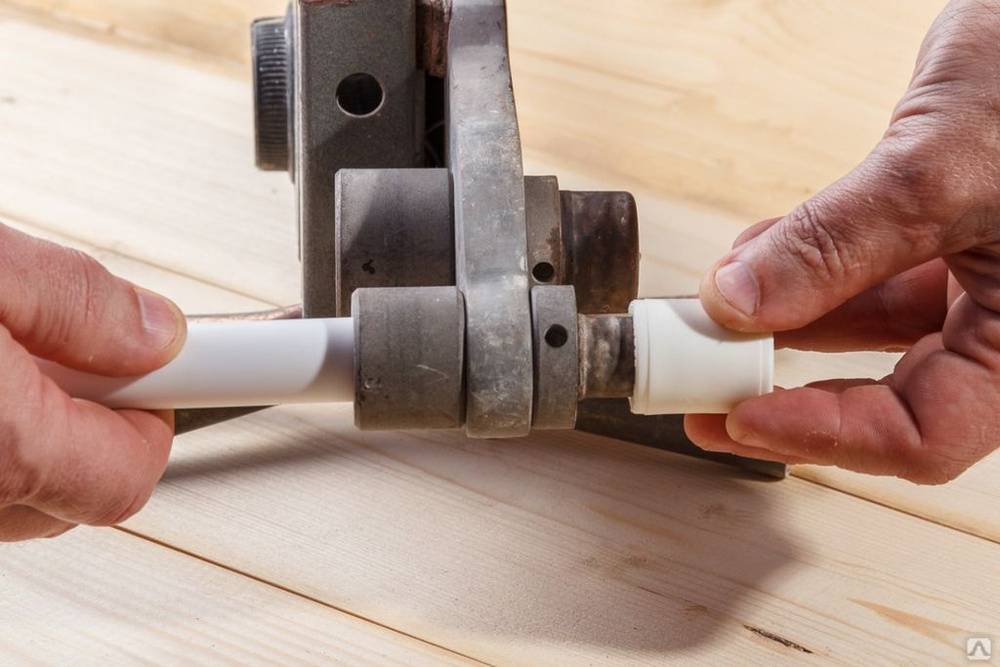

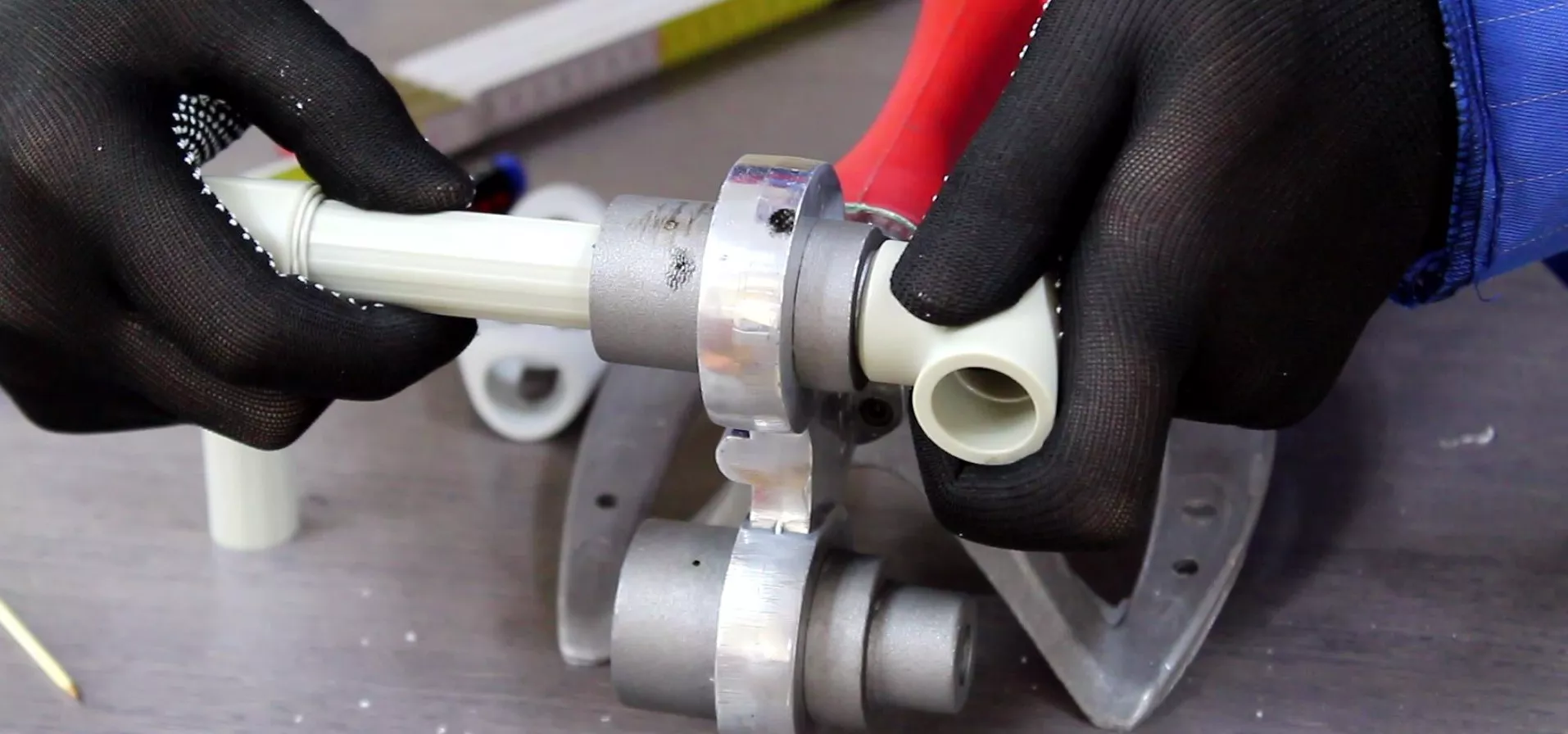

Итак, паять трубы из полипропилена нужно следующим образом, фитинг вставляется в насадку на паяльнике большего диаметр, трубка вставляется в меньшую насадку. После этого мысленно отсчитайте 20 секунд (за это время стыки размягчаться до нужного состояния) и соедините фитинг с трубой. Не стоит сразу отпускать стык, подержите 10 секунд, при этом выравнивая стык. На этом процесс окончен, смело беритесь за следующий участок. Так и проходит вся пайка пп труб, вплоть до окончания работы.

Пайка без паяльника

Сваривать полипропиленовые трубы без паяльника возможно. Лучший способ для этого — использование газовой горелки. Сложность работы в таком случае возрастает, но не слишком.

Тонкость заключается в том, чтобы поочередно нагревать внутреннюю часть фитинга, направляя струю пламени вовнутрь, а затем обжигать и конец трубки. После этого, как и с паяльником, вставляем трубку в фитинг и ждем некоторое время, выравнивая стык, пока он не затвердеет.

В случае с горелкой, температура пайки полипропиленовых труб не изменяется, все те же 260 градусов Цельсия. Но помните, регулировать этот момент не получится, и действовать нужно правильно, так что лучше сначала потренироваться на обрезках.

https://youtube.com/watch?v=bEe_WcY6STk

ПОСМОТРЕТЬ ВИДЕО

Ремонт водопровода из полипропилена

Важно сказать, как поступать в ситуациях, когда водопровод из полипропилена нужно ремонтировать. Ремонт полипропиленовых труб в труднодоступных местах, проводится путем вырезания поврежденного участка и сшивания только фитингом

При этом в девяти случаях из десяти подлезть паяльником нельзя. В подобной ситуации отогните трубу и нагрейте сначала один участок, а затем другой, действуя последовательно. Не бойтесь применять силу в разумных пределах, так как полипропиленовый материал довольно гибок.

Говоря о ремонте, можно также клеить полипропилен специальными смесями или клеем, но такой стык менее надежен, лучше прибегать к традиционному методу горячей спайки.

Необходимые инструменты

Для паяльных работ потребуются:

• рулетка;
• ножницы, предназначенные для резки ПВХ труб;
• паяльник, предназначенный для труб из полимеров;
• строительный уровень.

Большая часть этих инструментов хорошо известна тем, кто когда-либо участвовал в строительных работах.

Поэтому если вы решили: паяем полипропиленовые трубы сами, вероятно, необходимые инструменты вам уже хорошо знакомы, или вы можете одолжить их у ваших друзей или коллег.

Если инструментов у вас еще нет, все их легко приобрести в магазине стройматериалов. Бывает затруднительно найти лишь подходящие ножницы и паяльник. Как правило, они приобретаются в комплекте.

Конечно, этот инструмент должен быть в наличии, если вы собираетесь соединять ПВХ трубы. Специализированные ножницы так же называют роликовым труборезом.

Инструмент встречается в продаже в одной из двух модификаций по назначению:

• для труб с внешним диаметром 1,6-4 см;
• для труб с внешним диаметром 1,6-11 см.

Выбор паяльника

Пригодный для резки труб паяльник так же называют ручным сварочным аппаратом. Инструмент представляет собой нагревательный прибор, у которого есть подошва, оборудованная нагревательными элементами.

Как правило, она оснащается отверстиями разного диаметра, в которых фиксируются насадки для пайки. Паяльник оборудован температурным регулятором.

Также у него есть индикатор нагревания, удобная рукоятка и особая подставка. Последняя позволяет устанавливать прибор на ровной поверхности. Инструмент включается и выключается нажатием дополнительных выключателей.

Именно паяльник помогает ответить на вопрос, как паять полипропиленовые трубы для отопления или водопровода, как их соединять.

И если вы планируете собственноручно монтировать трубопровод, следует обзавестись этим аппаратом. Предназначенный для работ с полипропиленовыми трубами инструмент в зависимости от назначения бывает двух модификаций:

• для пвх труб диаметром 1,6-5 см с максимальной мощностью 650 Вт;
• для пвх труб диаметром 6,3-11 см с максимальной мощностью 1600 Вт.

Если вы еще не знаете, как паять полипропиленовые трубы в труднодоступных местах, присмотритесь внимательнее к насадкам паяльника.

Как правило, они позволяют выполнять сложные работы.

• Насадки паяльника покрывают антипригарным покрытием, похожим на покрытие, используемое в посуде.
• Поэтому инструменту требуется особые уход и очистка.

Монтаж полипропиленовых труб своими руками

Нормативная база

В документах посвящённых детальной регламентации работ по обустройству сантехнических систем, систем ГВС (горячее водоснабжение) норм, которых следует придерживаться для пайки полипропиленовых труб практически нет.

В СНиП регламентируются работы с полиэтиленовыми трубами и только при создании канализационных систем и наружных систем водоснабжения.

Свод Правил СП 40-102-2000 в отношении сварки полипропиленовых труб регламентирует (пункты 3.3.1 и 7.3.2) пайку враструб для труб, диаметр которых не более чем 110 миллиметров с стенками любой толщины. Однако инструкций режимов выполнения пайки данный документ не содержит.

Ведомственные строительные нормы ВСН 003-88 упоминают использование полипропиленовых труб а также приводят нормативы их спаивания, однако, эти нормы касаются создания нефтепроводов.

В обиходе мастера используют свои специфические названия для:

• сварочного аппарата «паяльник» или же «утюг»;
• для диффузионной сварки «пайка»;
• полипропилена «ППР» или же просто «полик»;
• обозначения труб белого цвета слово «турок»;
• для обозначения труб серого цвета слово «чех»;
• обозначения труб зеленого цвета «немец».

Нормативная база технологий сваривания полипропиленовых труб, а также нормы экспертной оценки качества полученных соединений для систем внутреннего водоснабжения (холодной и горячей водой), канализаций в настоящее время регламентируется нормами DVS принятыми в Германии.

Способы соединения

Организация трубопроводной системы с изгибами и поворотами

В отличие от металлических и металлопластиковых изделий, в полипропиленовых трубопроводах не применяют резьбовые соединения, их части соединяются тепловой обработкой, частично расплавленные в местах стыков элементы при охлаждении формируют монолитный полимер.

В зависимости от диаметра изделий применяют два основных метода:

1. Муфтовый или “враструб” используют, если диаметр не превышает 63 мм. Обычно таким образом соединяют трубы с фитингами в местах поворота магистрали или ее разветвления

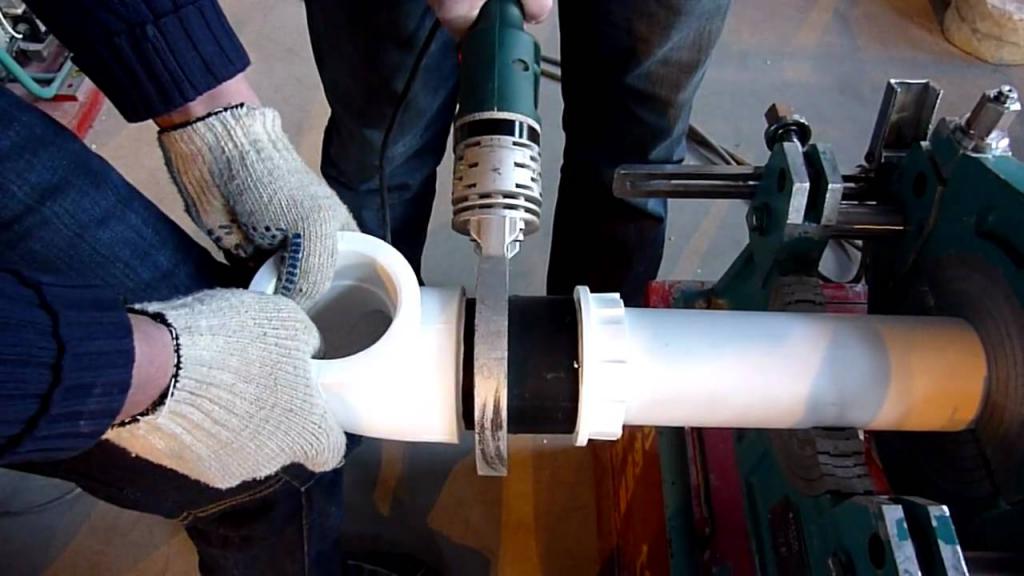

2. Стыковой метод предполагает расплавление срезов, их соединение под давлением и последующее охлаждение. Основной проблемой при самостоятельном соединении изделий таким методом является совмещение осей двух частей для обеспечения их параллельности

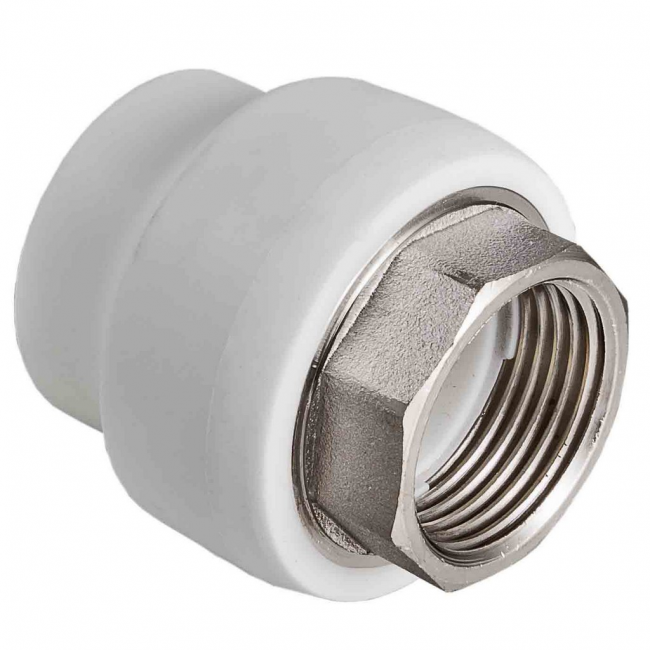

Фитинг для соединения трубопровода из металла с полимерной (PP) частью

Для соединения пластиковых участков с металлическими применяют фитинги с установленной в них внутренней частью с металлической резьбой, что позволяет присоединить трубу из полипропилена к металлической при помощи резьбового соединения.

Свариваемые враструб детали нельзя соединить друг с другом в холодном состоянии.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Разновидности труб, подлежащих сварке

Основной материал – пластиковые трубы, имеет свои особенности и классифицируется по ряду признаков. Первое, что бросается в глаза это – цвет. Они могут быть окрашены в зеленый, серый, белый или черный цвет. Маркировка черным цветом означает, что в составе применены специальные добавки, препятствующие разрушению материала при воздействии ультрафиолетом и могут прокладываться непосредственно по грунту. Остальные цвета не имеют различий связанных с окраской и применяются внутри помещений или под слоем грунта.

Классификация труб по назначению:

• для холодного водоснабжения (маркируются синей полосой, предельная температура воды 45C).
• для горячего водоснабжения (маркируются красной полосой, предельная температура 85C).
• универсальные (маркируются синей и красной полосами, температура может достигать 65 – 75 C, в зависимости от изготовителя).

Модели для горячего, холодного водоснабжения и универсального типа имеют маркировку, которая указывает на дополнительные эксплуатационные показатели материала:

1. PN10 – маркировка изделий для холодной воды, используемых при давлении системы до 1 МПа (не для квартирных трубопроводов);
2. PN16 – маркировка применимая в универсальных трубах и холодной воды. Такой материал выдерживает температуру до 65C и давление 1.6 МПа;
3. PN20 – материал с утолщенной стенкой, выдерживающий давление до 2 МПа и температуру 85C (сварка труб отопления);
4. PN25 – трубы, усиленные армирующим слоем стекловолокна или фольги. Выдерживают давление до 2.5 МПа и температуру воды 95C.

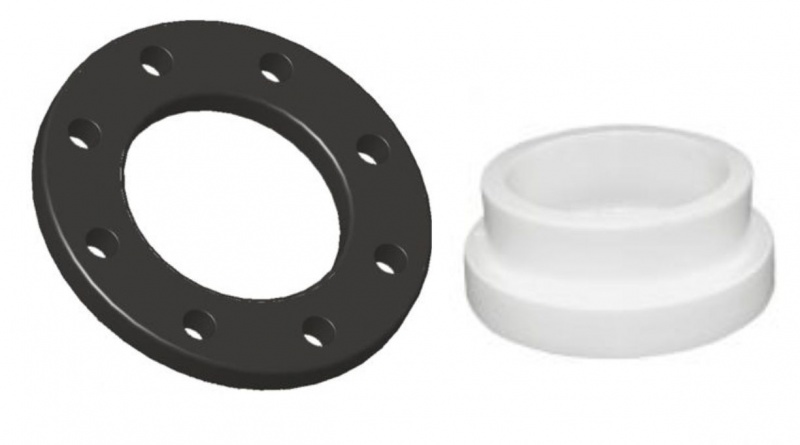

Фланцами

Еще одним способом соединения металлопластиковой трубы с полипропиленовой является использование фланцевых соединений.

Фланцы — это плоские детали круглой формы с отверстиями для болтов, которые позволяют герметично соединять трубы.

Для металлопластиковых труб фланцевые комплектующие отсутствуют. В этом случае применяется концевой фитинг с наружной резьбой и фланец с внутренней резьбой.

Фланец накручивается на фитинг с использованием фум-ленты или пакли.

Для полипропиленовых труб используются специальные фланцевые элементы — фланцы под бурт и полипропиленовые втулки с буртом. .

Чтобы соединить металлопластиковую трубу с полипропиленовой при помощи фланцев, полипропиленовый элемент с фланцем соединяется с полипропиленовой трубой диффузионной сваркой.

Соедините втулку с буртом с полипропиленовой трубой диффузионной сваркой.

На металлопластиковую трубу монтируется концевой фитинг с наружной резьбой.

Фланцевые соединения металлопластиковой трубы с полипропиленовой являются одними из самых надежных и прочных способов соединения.
