Светодиоды SМD 3528 для дома – характеристики

Откуда столько подделок SMD 2835?

В последние несколько лет появились дешевые ленты с SMD 2835. У многих покупателей возникает закономерный вопрос: почему эффективный светодиод используется в LED-лентах низкого качества и по основным показателям часто уступает подсветке с SMD 3528? Дело в том, что на рынке появились подделки. В данном случае качественные и яркие диоды стали жертвой своей популярности. Их подделать относительно просто и выгодно, а покупатели часто готовы заказывать продукт даже по подозрительно сниженной цене.

К сожалению, контрафакт от качественного яркого диода 2835 без опыта не определить. Разницу замечают только специалисты, которые работали с разными моделями.

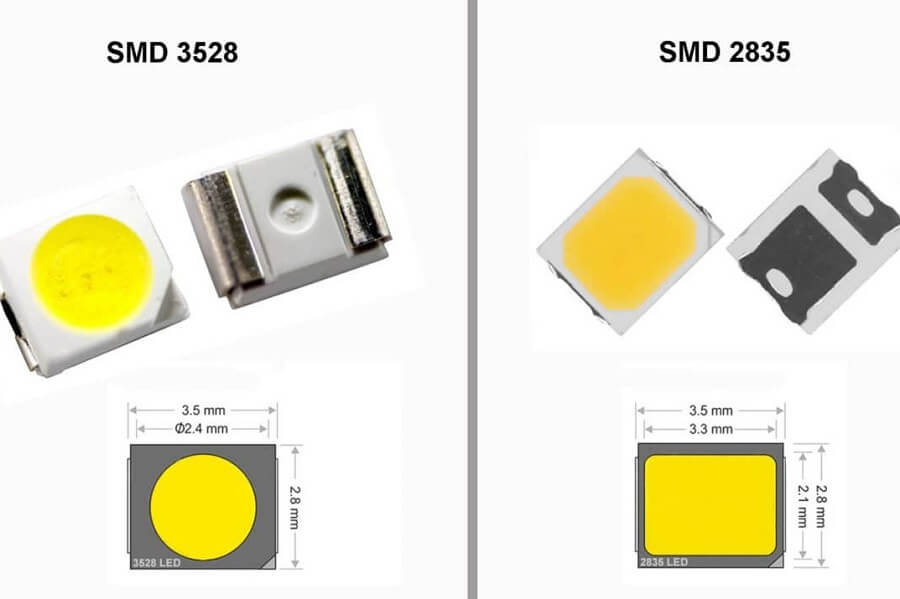

Отличие светодиодов 3528 и 2835

SMD 2835 и 3528 имеют разные характеристики, хоть и кажутся если не одинаковыми, то очень похожими чипами. На деле они представляют собой два совершенно разных вида светодиодов.

Surface Mounted Device (сокращенно SMD) переводится с английского языка как «устройство поверхностного монтажа», размер которого обозначается соседним числом. У СМД 2835 ширина составляет 2,8 мм, а длина достигает 3,5 мм. У СМД 3528 — 3,5 и 2,8 мм соответственно.

Хотя SMD 3528 производители обычно называют классическим светодиодом, чуть ли не все современные потребители считают его устаревшим и малоэффективным. Зато радует цена готовых изделий на базе SMD 3528. Лампы, ленты, светильники с таким светодиодом в основе используются обычно для точечного освещения.

Показатели эффективности SMD 2835 в разы превосходят предшественника. Модель считается гораздо более технологичной. Приборы, которые комплектуются SMD 2835, удачно дополняют домашний и офисный интерьер. Они применяются на больших открытых пространствах (например, для подсветки ландшафтных инсталляций, фасадов зданий или даже целых улиц) и составляют достойную конкуренцию неоновым вывескам и галогеновым фонарям, которые постепенно уходят в прошлое из-за своей неэкономичности.

Удобный форм-фактор позволяет компоновать диод SMD 2835 с источниками питания в герметичных корпусах, за счет чего некоторые конструкции могут работать в воде. Это особенно оценят те, кто ищет вариант для оформления пруда, аквариума, бассейна.

Иногда светодиоды SMD 2835 выпускают в дискретном виде или встраивают в печатные платы. Как видно из примеров, область применения SMD 2835 намного шире, чем у SMD 3528. На картинке показано, чем отличаются светодиоды 2835, 3528, 5050 и 5630.

Характеристики

Основные показатели SMD 2835 и SMD 3528 вы найдете в таблице ниже.

Разница заметна даже невооруженным глазом.

Производителям удалось повысить показатели светового потока, номинальной мощности и светоотдачи люменов на 1 Вт у СМД 2835 несколькими путями:

1. увеличился размер кристалла и излучающей площадки;.
2. улучшился корпус изделия (за основу взят материал с большей теплопроводностью) и уменьшилась его высота;.
3. практически всю излучающую поверхность начали покрывать слоем люминофора;.
4. совокупность действий позволила вдобавок удлинить срок службы светодиода. .

Качественного рассеивания света у SMD 2835 достигли благодаря углу излучения в 120º.

Уровень яркости в крайней зоне — 50% и больше

Разновидности светодиодов

Как отличить SMD 2835 от SMD 3528? Светодиоды принято разделять по разным факторам:

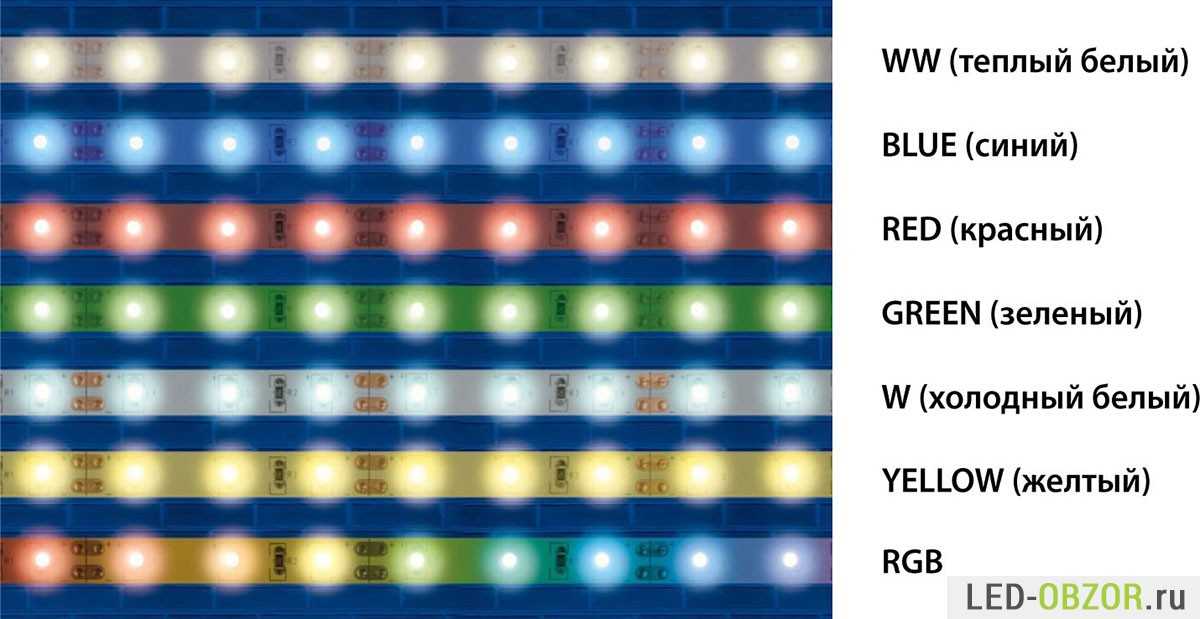

1. оттенкам цветовой температуры — теплым, нейтральным, холодным;
2. цветовому диапазону.

Диоды могут быть одно-, двух- и многоцветными. Для последних используют RGB-сборку. От цвета SMD диода напрямую зависит цена. Самыми недорогими считаются одноцветные, за ними следуют двухцветные. Многоцветные среди этой тройки выходят по дороговизне на первое место, так как требуют существенных финансовых вложений на этапе изготовления:

1. мощности;
2. яркости;
3. способу установки SMD диода.

Люди делают выбор в пользу определенных моделей, исходя из личных предпочтений или конкретных потребностей.

Если речь идет о покупке светодиодной ленты, можно сравнивать изделия по количеству диодов в 1 м. Обычно их бывает 60 либо 120.

Итоги

В статье представлена наиболее актуальная информация для покупателя, который планирует приобрести осветительный прибор, но не знает, какая модель лучше. 3528 или 2835 — разница действительно есть. Из текста и таблиц видно, что у обоих светодиодов имеются сильные и слабые стороны.

Если вам нужен бюджетный вариант для декоративной подсветки, оптимально подойдет SMD 3528. Диод отлично справится с задачей и не пробьет дыру в бюджете.

Если же подыскиваете более мощное и эффективное световое оборудование, стоит присмотреться к SMD 2835 — диоду, который считается одним из самых технологичных на рынке. Показатели превосходят в несколько раз те, которые демонстрируют предыдущие версии. А это значит, что техника обещает служить вам исправно и долго, а главное, дарить равномерный, яркий свет без навязчивого мерцания.

Остались вопросы? Всегда можно обратиться к консультантам и получить компетентные ответы, а заодно оформить розничный/оптовый заказ светодиодной продукции.

Описание и особенности применения

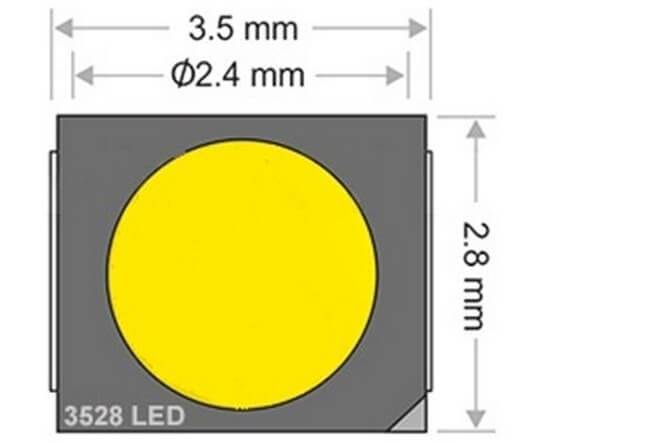

Размеры светодиода SMD 3528 составляют 3,5 мм на 2,8 мм. Высота кристалла 1,4 мм. На каждой стороне располагается по два контакта, через которые проходит ток. При изготовлении используются только прозрачные линзы, обеспечивающие качественное прохождение света.

Со стороны катода можно увидеть особый срез на корпусе. Этот срез иногда называют ключом. Вся поверхность изделия покрывается люминофором, выполняющим помимо светопередачи защитную функцию.

SMD 3528 относят к категории малых сверхъярких LED, оснащенных корпусом для монтажа на разные поверхности. Сам кристалл изготавливается из смеси нитрида галлия и нитрида индия. Получается особая структура, создающая яркое излучение. В состав входит фосфид на основе алюминия, галлия и индия.

В продаже можно найти особую модель с маркировкой SMD 5050. Она представляет собой сборную конструкцию, состоящую из 3 стандартных кристаллов 3528, заключенных в один корпус, что дает увеличение мощности. У изделий очень низкий уровень деградации кристаллов, что значительно продлевает срок эксплуатации. При этом светодиоды отлично себя чувствуют даже при температурах более 100 градусов по Цельсию.

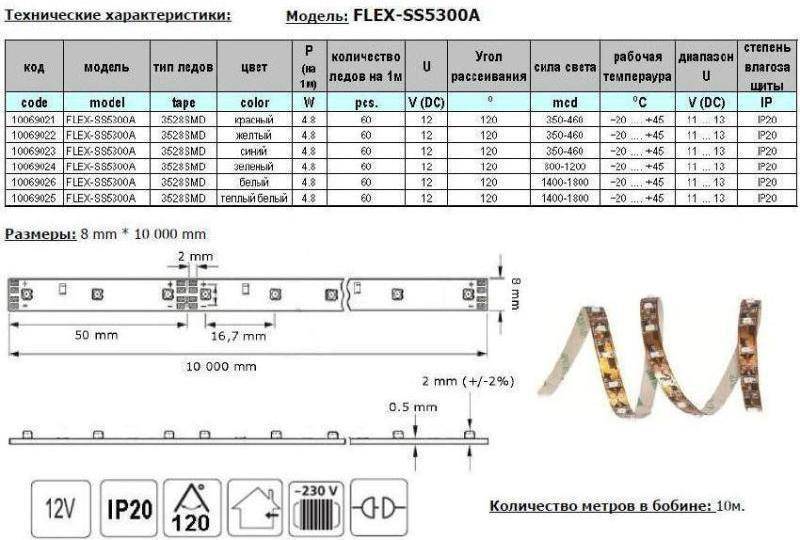

Светодиодная лента

Относительно невысокая стоимость и удобство монтажа позволили использовать диоды данного типа во множестве сфер жизни. Наиболее часто они встречаются в качестве основных компонентов светодиодных лент, а также разных индикаторов на приборах. Их можно увидеть в системах подсветки, вывесках и других областях, где требуется небольшой источник яркого света.

На основе LED 3528 было создано немало современных устройств с трехцветными RGB-подсветками и кристаллами с улучшенной светоотдачей.

Достоинства

• Одним из параметров LED SMD 5050 является улучшенная светоотдача люменов, чем у галогенных или ламп накаливания. Эффективность не зависит от формы и размера.
• Цвет. LED могут излучать свет нужного цвета без помощи разнообразных цветовых фильтров, что необходимо для традиционных методов освещения. Это значительно эффективнее и может снизить первоначальные затраты. Так, светодиодные RGB-ленты могут давать разнообразные цветовые оттенки.
• Размер. Они могут быть очень маленькими (менее 2 мм²) и легко монтироваться к печатным платам.
• Время включения. Они загораются достаточно быстро. Светодиодный индикатор красного цвета достигает полной яркости менее чем за микросекунду.
• SMD-светодиоды прекрасно подходят в случае, если светильник часто включается и выключается. Благодаря устойчивости к перепадам сетевого напряжения частое включение и выключение сверхъяркого диода не отразится на его качестве в отличие от люминесцентных и классических ламп накаливания, которые нередко перестают работать при частом включении и выключении, или высокоинтенсивных газоразрядных ламп, которые требуют длительного времени перед перезапуском.
• Регулировка яркости. Их очень легко диммировать (затемнять) либо широтно-импульсной модуляцией, либо уменьшением прямого тока.
• Холодное свечение. В отличие от многих световых устройств светодиоды излучают достаточно малое количество тепла в виде инфракрасного излучения. Потраченная энергия рассеивается в виде тепла через основание светодиода.
• Длительный срок функционирования. В основном LED выходят из строя из-за постепенного затемнения, а не из-за внезапного отказа, что нередко у ламп накаливания.
• Срок службы может быть довольно длительным. Срок полезного использования составляет от 35 тысяч часов до 50 тысяч часов, хотя время для завершения отказа может быть короче или длиннее. Флюоресцентные трубки обычно рассчитаны на работу в диапазоне от 10 тысяч до 25 тысячи часов, в зависимости отчасти от условий использования, а лампы накаливания – на 1-2 тысячи часов. Несколько исследований министерства энергетики Соединённых Штатов показали, что снижение затрат на обслуживание происходит по причине этого продленного срока службы, а не из-за экономии энергии. Это и является основным фактором при определении срока окупаемости продукта.
• Ударопрочность. У них в наличие имеются твердотельные компоненты, которые трудно повредить внешним ударом, в отличие от других источников света (люминесцентные), не отличающихся прочностью.
• Фокусировка. Твёрдый корпус разработан для наиболее качественной фокусировки света. Флюоресцентные источники света и традиционные лампы накаливания часто требуют, чтобы внешний отражатель собирал свет и направлял его удобным способом. Для больших светодиодных корпусов конструируются линзы с полным внутренним отражением, что также ​​часто используются с тем же эффектом. Однако когда требуется большое количество света, обычно задействовано несколько источников, которые трудно сфокусировать или коллимировать (придавать параллельность) в направлении одного и того же объект.

Схема подключения

Чтобы подключить SMD 3528 к стандартной сети 220 В, необходимо использовать драйвер, который играет роль источника стабилизированного тока. Встречаются две разновидности схем драйверов для светодиодов:

1. На конденсаторе.
2. Расширенная, с применением микросхем стабилизатора.

Сборка самого драйвера на конденсаторе не составит труда. Для этого понадобится минимум деталей и немного времени.

Благодаря высоковольтному конденсатору, напряжение 220 В понижается. Затем оно выпрямляется и стабилизируется. Он используется в недорогих светодиодных лампах. Главным недостатком является высокой уровень пульсаций света, которые неблагоприятно влияет на здоровье. Схему достаточно сложно рассчитать по причине разброса характеристик электронных составляющих.

Улучшенная схема с наличием специальных микросхем значительно улучшает стабильность непосредственно на выходе драйвера. При хорошем совладении с нагрузкой драйвер не допустит превышения коэффициента пульсации выше 10%. Драйвер можно также взять из вышедшей из строя лампочки.

При наличии стабилизатора можно легко регулировать силу тока. К техническим характеристикам микросхемы драйвера допускается добавить больше сопротивления или убрать один из резисторов. Так можно получить нужную силу тока.

Самая простая схема стабилизатора тока специально для светодиодов состоит из микросхемы LM317, а также аналогов этой модели. Сила тока на выходе может составлять от 0.1 до 5А. Имеется два недостатка – низкий уровень КПД и довольно сильный нагрев.

Виды цоколей ламп освещения

Лампы с различными видами цоколей

Один из критериев, по которому классифицируют светодиодные лампы – разновидность установленного цоколя. Их можно условно разделить на две большие группы – контактные и резьбовые. Внутри каждой группы существует большое количество подвидов. Изучать особенности всех нецелесообразно. Следует ознакомиться с конструктивными особенностями наиболее востребованных моделей:

• Светодиодная лампа Е27 – самая распространенная разновидность цоколей для всех видов ламп, не только светодиодных. 27 означает диаметр цоколя в резьбовой части, измеряемого в миллиметрах. Как правило, с таким цоколем используются приборы мощностью 60, 75, 100 и 150 Ватт, светодиодные от 5 до 18 Ватт. Самый распространенный вид корпуса – полусфера или шарообразная форма.

• Светодиодные лампочки Е14 – вторая по распространению разновидность. 14 мм – диаметр цоколя в резьбовой части конструкции. Устанавливается в менее мощных лампах, величина колеблется в пределах 15 – 60 Ватт. Им свойственны меньшие габариты, и они часто используются в небольших декоративных светильниках. Могут иметь форму свечи, шара или купола.
• G53, GX53 – эти виды цоколей мало распространены. Как правило, используются в карданном или потолочном креплении. Форма круглая, поверхность купола оснащена мерцающими светодиодами. Подходят только для светильников плоской формы. Эти типы цоколя оснащены штырьковыми контактами.

• В22 – штифтовая разновидность цоколя, его диаметр равен 22 мм. Корпус оснащен штифтами для соединения с патроном. Широко распространено в условиях повышенной вибрации, например, на промышленных предприятиях или транспортных средствах.

• GU10 – тип цоколя, оснащенный штырьковым креплением для патрона. В данном случае числа говорят не о диаметре цоколя, а об интервале между центрами штырьков. В конкретном случае цоколь оснащен двумя штырями, расстояние между ними составляет 10 мм. Характерная конструктивная особенность – заметные утолщения на конце контактов для осуществления поворотного соединения с патроном.

• GU5.3 – цоколь, оснащенный штырьковым креплением непосредственно к светильнику. Число 5.3 – интервал между центрами контактов, измеряется в миллиметрах. Лампы имеют небольшие размеры, используются чаще всего для декоративной подсветки, а также подсветки витрин в магазинах, картинных галереях и т.д. Угол свечения таких осветительных приборов колеблется в пределах 30-180 градусов.

В чем разница между smd 3528 и smd 5050. какие из них лучше?

Светодиоды давно признаны самым надёжным, экономичным и экологичным типом освещения. По спектру, эффективности светоотдачи и компактности у них попросту нет конкурентов. Цена этих преимуществ – достаточно высокие требования к источнику питания и значительное тепловыделение.

Любое устройство с мощностью более 20 Вт/м.кв во избежание перегрева требует теплоотвод. Для светодиодов это обязательное условие для стабильной и длительной работы, поскольку перегрев матрицы приводит к её быстрому выгоранию.

Конструктивные особенности светодиодов

Сравним параметры мощности самых распространённых светодиодов

Это мощность матрицы при условии сплошного монтажа. Естественно, в светодиодной лампе, и тем более в светодиодной ленте плотность монтажа элементов значительно ниже.

Необходимость в дополнительном теплоотводе возникает, когда корпус в котором находятся светодиоды исключает свободную рециркуляцию воздуха – светодиодные прожекторы, мощные светодиодные ленты при монтаже в желобах.

Конструкция всех диодов 3528 – однокристальный элемент с мощностью светового потока 6-9 люмен. В матрице 5050 располагается три таких кристалла, чем обусловлено пропорциональное увеличение яркости и мощности.

Модели с маркировкой 5630 и 5730 собраны на кристаллах повышенной плотности, поэтому имеют более высокую яркость, сравнительно с 5050 и более высокую теплоотдачу.

Критерии выбора светодиодной матрицы

При выборе типа матрицы желательно достичь оптимального соотношения затраты/результат.

Чтоб понять какие лучше smd 3528 или 5050, нужно понимать, что три светодиода 3528 соответствуют по яркости одному 5050, но стоимость их на 30% выше. Их использование целесообразно, когда требуется мягкий рассеянный свет, например, для ночной подсветки.

Создание двухрежимной системы освещения

Освещение с ванной комнате, туалете

Оптимальный вариант организации освещения предусматривает возможность двух режимов освещения: стандартное и ночной режима подсветки. Для этих целей можно использовать светодиодные ленты на элементах 3528 и 5050.

С точки зрения финансов, модули на матрице 5050 более выгодны, поскольку обходятся на треть дешевле, чем лента на светодиодах 2538. Именно их традиционно используют для монтажа основного освещения. Но ночью находиться в помещении, когда на вас светит лампочка мощностью 100 Вт не очень комфортно.

Уменьшить яркость возможно двумя способами: установить диммер для светодиодной ленты либо параллельно основному освещению смонтировать менее мощную ленту на 3528 диодах. Но для такого небольшого помещения стоимость диммера обойдется ощутимо дороже нескольких метров ленты.

Подсветка жилой комнаты

Для помещений с большой площадью яркость освещение выгоднее регулировать диммером для светодиодной ленты. Это значительно рентабельнее монтажа двух самостоятельных источников освещения.

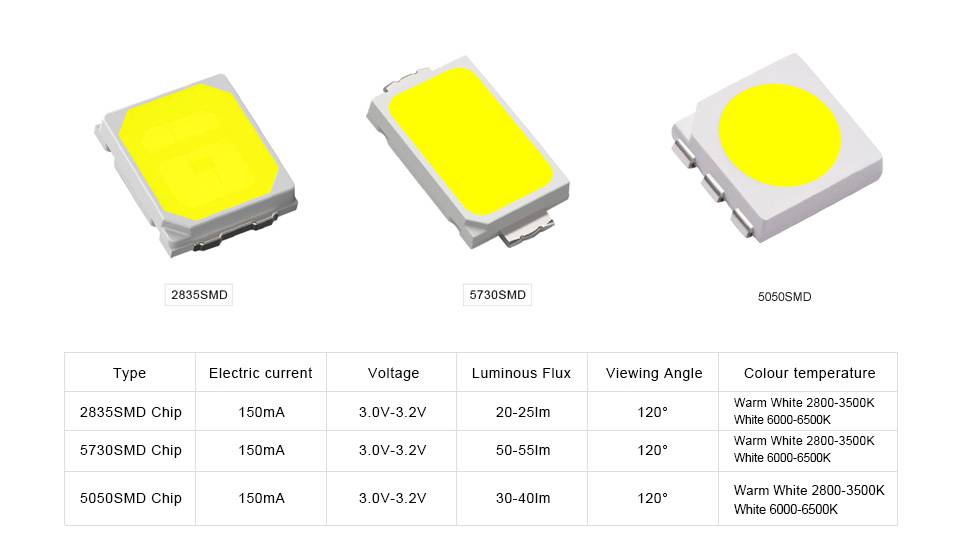

Отличия SMD 5050, 2835 и 3528

2835 – компактный вариант 5050, который используют при создании источников повышенной яркости. Между светодиодом 2835 и 5050 отличие лишь в размере светоизлучающего слоя и площади теплоотвода, у 2835 она больше.Часто путают 3528 и 2835 диоды. Несмотря на одинаковые размеры это разные классы изделий.

Светодиодные ленты повышенной яркости нашли применение рекламе для создания светящихся конструкций, когда при минимальных размерах необходима высокая яркость.

Для бытового освещения такой тип не подойдёт. Меньший размер светоизлучателя даёт более узкий пучок, из-за чего будут перепады зон освещённости, чего не наблюдается у диодов с типоразмером 5050.

Оцените, пожалуйста, статью. Мы старались:) (Пока оценок нет)Загрузка…

Светодиод SMD 5630: особенности и характеристики

Светодиод SMD 5630 – представляет класс высокоэффективных светодиодов средней мощности, предназначенных для поверхностного монтажа.

SMD 5630 производства Philips, Epistar, Samsung отличаются высоким коэффициентом цветопередачи, что позволяет конструировать на их основе светильники для качественного освещения внутри помещений.

В качестве примера рассмотрим светодиод LUXEON 5630 Mid-Power, выпускаемый компанией Philips lumileds.

Конструктивные особенности

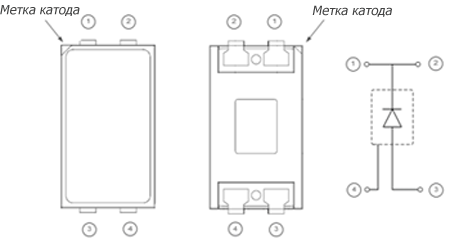

SMD 5630 выполнен в корпусе размером 5,6х3,0х0,9 мм. Электрический контакт осуществляется через 4 вывода, как показано на рисунке. Они имеют следующее назначение:

• 1 – катод;
• 2 – катод;
• 3 – анод;
• 4 – не задействован.

По центру нижней части корпуса SMD 5630 предусмотрена контактная площадка размером 1,62х1,28 мм, предназначенная для эффективного отвода тепла от излучающего кристалла.

Во время монтажа она обязательно должна быть припаяна к печатной плате. При этом контакт теплоотвода электрически должен быть изолирован от анода и катода.

Для визуального определения анода и катода со стороны выводов катода на люминофоре имеется срез.

Технические характеристики

Белые светодиоды SMD 5630 на номинальном токе 100 мА излучают световой поток от 32 лм (2700К) до 36 лм (6500К). При этом падение напряжения на p-n-переходе может варьироваться от 2,9 до 3,4 В.

Для своих светодиодов Philips lumileds гарантирует коэффициент цветопередачи CRI не ниже 80 ед. и угол рассеивания света 2ϴ1/2 равный 120°.

Для пайки рекомендуется использовать низкотемпературные оловянные сплавы, придерживаясь международного стандарта JEDEC J-020B. Пайку светодиодов следует производить при температуре не выше 260°C на протяжении не более 10 сек.

Зависимость прямого напряжения от протекающего тока показана на вольт-амперной характеристике (t=25°C). Из приведенного графика следует, что падение напряжения на номинальном токе для большинства белых светодиодов SMD 5630 составляет 3,1 В. Яркость светодиода напрямую зависит от соблюдения его температурного режима работы. Как видно из графика повышение температуры в точках припоя до 85°C вызывает снижение светового потока примерно на 15%

В связи с этим очень важно избегать перегрева кристалла. Например, светодиодную ленту на SMD 5630 нужно обязательно клеить на алюминиевый профиль

На следующем графике показана зависимость светового потока от величины прямого тока

Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C

На следующем графике показана зависимость светового потока от величины прямого тока. Полная светоотдача обеспечивается на токе 100 мА. При этом производитель светодиодов делает акцент на том, что замеры в контрольных точках с последующим построением характеристики производились при температуре 25°C.

Область применения

Так же как и SMD 5730, светодиоды SMD 5630 устойчивы к вибрации и резким перепадам температуры (-40/+65°C), что в значительной мере расширяет их сферу применения.

Благодаря высоким эксплуатационным показателям, данный тип светодиодов устанавливают в светильники уличного, промышленного и аварийного освещения. В розничной торговой сети можно свободно купить светодиодные ленты и модули на 12 В, а также линейки на 220 В, собранные на базе SMD 5630.

Опираясь на технические данные, радиолюбителям будет несложно произвести расчёты и своими руками сделать подсветку на светодиодах SMD 5630.

К сожалению, найти в продаже фирменные светодиоды форм-фактора 5630 непросто. Вместо них на рынке превалируют китайские аналоги с сильно заниженными техническими характеристиками.

Такое несоответствие параметров объясняется установкой в корпус 5,6х3,0 мм кристалла значительно меньших размеров, который не может длительно пропускать ток в 150 мА.

Поэтому производители светодиодных ламп и лент, собранных на поддельных SMD 5630, подбирают рабочий ток на своё усмотрение, в результате чего снижается срок службы изделия.

Получение светодиода определенного цвета

Для получения светодиода того или иного цвета используется три технологии – покрытие люминофором, использование RGB светодиодов и применение разных полупроводниковых материалов.

Покрытие люминофором

Люминофором называется вещество, которое может преобразовать поглощаемую энергию в свет. Получение светодиодов путем нанесения люминофора на поверхность имеет свои преимущества:

• простота конструкции;
• низкая стоимость производства;
• экономия.

К недостаткам относятся:

• снижение светоотдачи из-за потери световой энергии;
• влияние на цветовую температуру;
• быстрее стареет при эксплуатации.

Люминофор используется в белых светодиодах. С помощью люминофорного покрытия создаются диоды с различной цветовой температурой.

RGB-технология

Смешивание цветов по RGB технологии также помогает получить светодиоды различного спектра (обычно используются для белого). На матрице устанавливаются 3 монокристалла, каждый из них дает свой спектр RGB. Путем конструирования оптической системы цвета смешиваются и дают нужный оттенок.

Преимущества:

• возможность поочередного включения того или иного цвета вручную или автоматически;
• можно вызывать разные оттенки, меняющиеся по времени;
• создание эффектных осветительных конструкций для рекламы и дизайна.

Недостатки:

• неравномерность светового пятна;
• неравномерность нагрева и отвода тепла.

Отрицательные качества вызваны расположением кристаллов полупроводника на поверхности. Из-за этого качественно организовать RGB модель сложно.

Применение различных примесей и полупроводников

Работа светодиода напрямую зависит от материала, из которого он выполнен. Использование полупроводников с различной шириной запрещенной зоны можно добиться нужного света от диода. От ширины запрещенной зоны зависит длина волны.

Для получения приборов в инфракрасном и красном цветовом спектре используются твердые растворы на основе арсенида галлия. Оранжевые, желтые и зеленые цвета получаются при помощи фосфида галлия. Синие, фиолетовые и ультрафиолетовые изготавливаются на основе нитрида галлия.

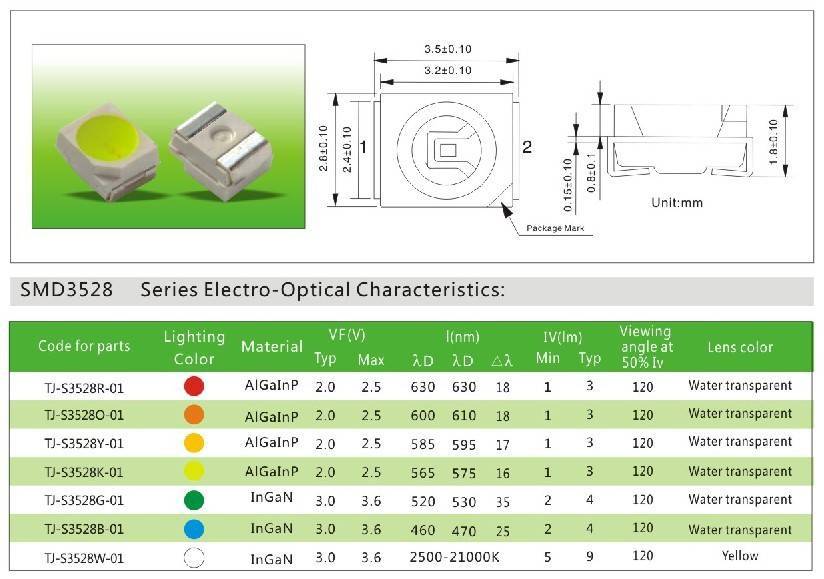

Технические характеристики

Корпус полупроводников изготавливается из пластика, стойкого к тепловому воздействию, а кристалл – из нитридов галлия или индия. Приборы этой серии могут оснащаться кристаллами с белым, красным, зеленым, синим, реже с желтым цветами свечения. Для защиты от внешнего воздействия кристалл залит прозрачным компаундом. Нередко в компаунд добавляется люминофор.

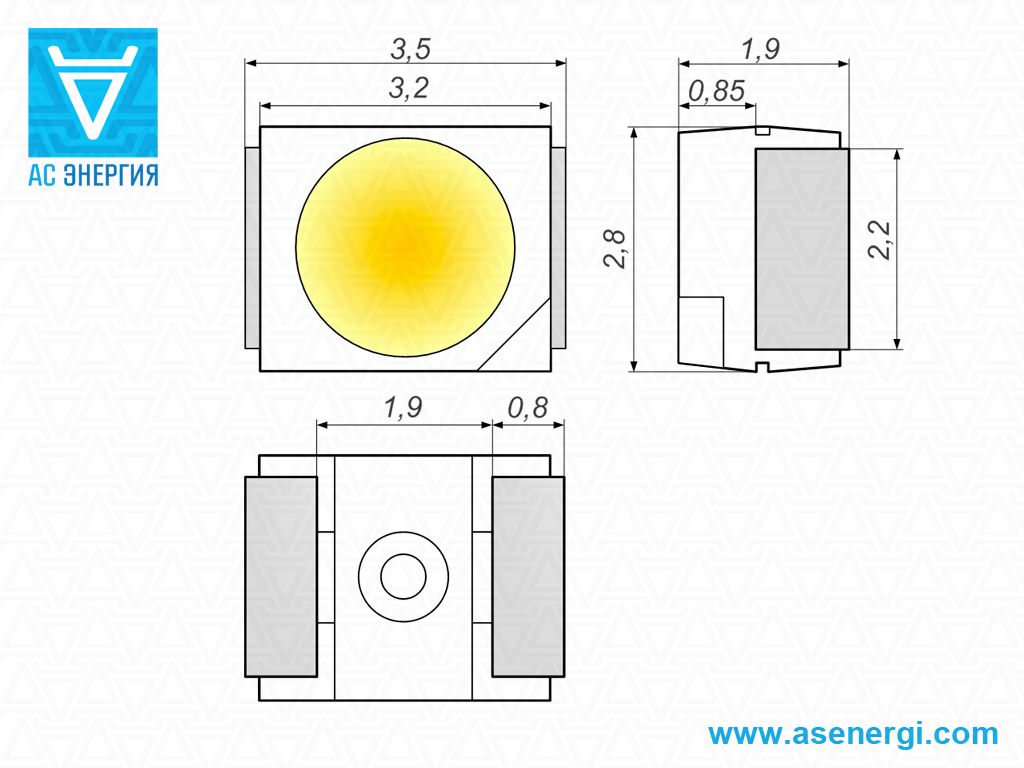

Корпус прибора имеет размеры 3.5 х 2.8 мм (отсюда и наименование). Остальные габариты smd 3528 приведены на рисунке ниже.

Внутренняя схема источника света довольно проста – кристалл подключен к двум монтажным площадкам, расположенным на корпусе, которые одновременно являются радиаторами охлаждения.

Электрические характеристики SMD 3528, в частности рабочее напряжение и создаваемый световой поток, зависят от материала, из которого изготовлен кристалл, и цвета свечения. Обратимся к datasheet и для начала рассмотрим общие электрические характеристики сверхъярких светодиодов SMD 3528.

 Основные максимально допустимые параметры SMD 3528:

1. Мощность рассеяния кристаллом, мВт – 150.
2. Прямой ток, мА – 50.
3. Импульсный (не более 0.1 мс) ток, мА – 200.
4. Обратное напряжение, В – 5.
5. Температура эксплуатации, °С – -40…+90.
6. Температура пайки:
   • феном – 240 °С/10 сек;
   • паяльником – 350 °С/10 сек.

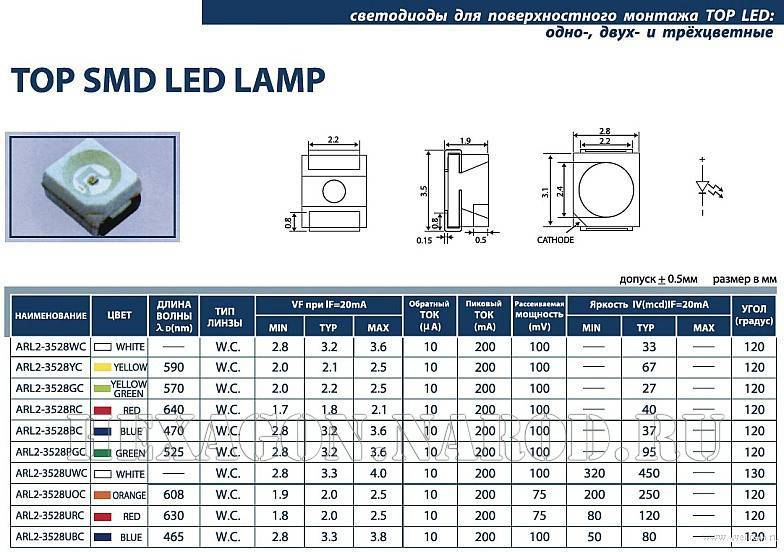

А теперь взглянем на характеристики светодиодов различного цвета свечения.

Основные характеристики для красных

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7		2.4
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	620		635
Сила света, мкд	IV	при прямом токе 20 мА	200		500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для желтых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	1.7		2.4
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	580		592
Сила света, мкд	IV	при прямом токе 20 мА	300		500
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для зеленых

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8		3.6
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	515		530
Сила света, мкд	IV	при прямом токе 20 мА	400		2 000
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Основные характеристики для синих

Параметр	Обозначение	Состояние	Значение
минимальное	типовое	максимальное
Напряжение на кристалле, В	VF	при прямом токе 20 мА	2.8		3.6
Обратный ток, мА	IR	при обратном напряжении 5 В			5
Длина волны, нм	WLD	при прямом токе 20 мА	460		475
Сила света, мкд	IV	при прямом токе 20 мА	300		600
Угол рассеивания, градусов	Deg	при прямом токе 20 мА		120

Чем 3528 отличается от 5050, 2835 и других светодиодов?

Светодиод 3528 был разработан довольно давно и на сегодняшний день считается слегка устаревшим. В чем его отличие от более «молодых» собратьев? Для начала сравним его с SMD 2835, имеющим те же размеры – 3.5 х 28 мм.

Несмотря на одинаковые размеры отличить их несложно. Во-первых, у 2835 больше светоизлучающая поверхность, а значит, и больший угол рассеяния. Во-вторых, у него больше контактные площадки, а это обеспечивает лучший теплоотвод и позволяет установить кристалл большей мощности и повышенной яркости, чем производители и воспользовались. Типовая мощность  3528 составляет 0.06-0.08 Вт, тогда как у 2835 этот показатель примерно в 3 раза выше. Так же разнятся и создаваемые ими световые потоки.

Полезно! Если SMD 3528 годятся в основном лишь для подсветки, то 2835 можно использовать и для создания полноценных осветительных приборов.

Что касается серии 5050, то тут отличия более существенны. Во-первых, 5050 имеет несколько большие размеры – 5.0 х 5.0 мм. Но, главное, в одном корпусе производители установили три кристалла разного цвета свечения – красный, зеленый и синий. Именно поэтому такие светодиоды нередко называют RGB (не путать с RGB лентой!).

Во-первых, это существенно повышает светоотдачу, а, во-вторых, регулируя яркость свечения кристаллов, можно получить практически любой цвет, включая белый. Таким образом, при помощи серии 5050 можно не только организовать полноценное освещение любой цветовой температуры, но и использовать приборы для декоративной, в том числе динамичной, подсветки, меняя яркость свечения кристаллов вручную или при помощи специальных контроллеров.

Но не все светодиоды 5050 RGB, есть и белые светодиоды, в этом случае устанавливаются 3 кристалла белого цвета.
