Характеристики одноклавишных выключателей

Монтаж электропроводки

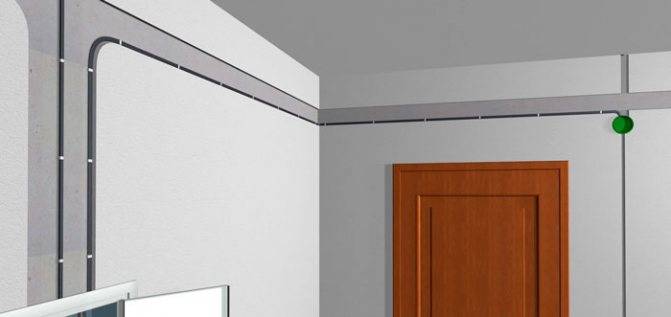

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

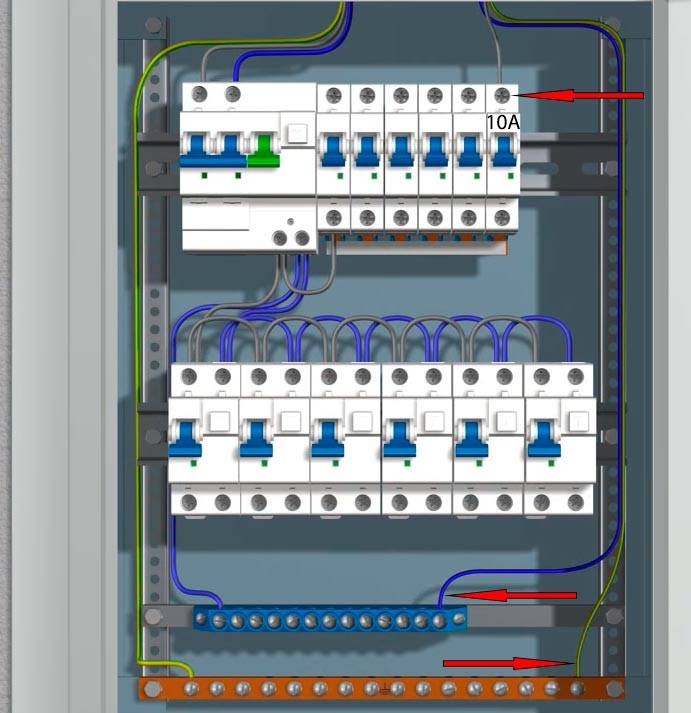

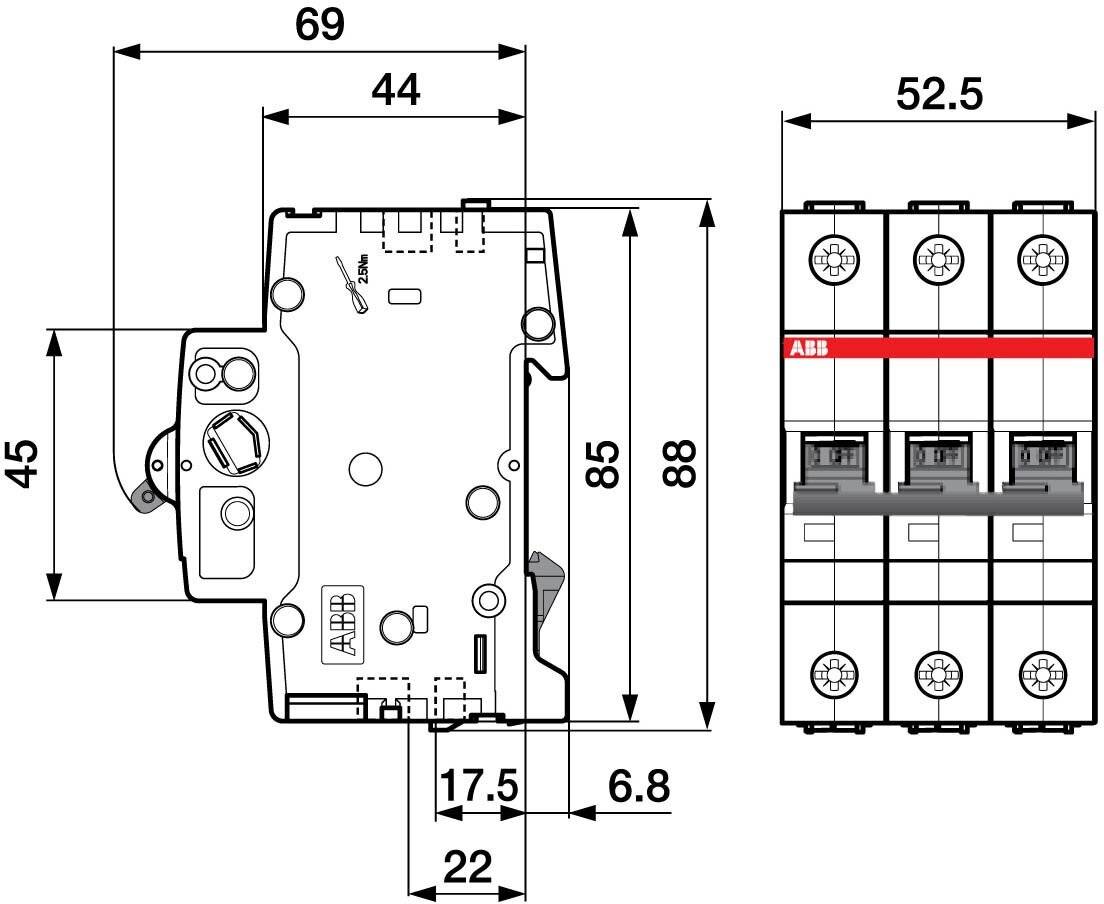

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

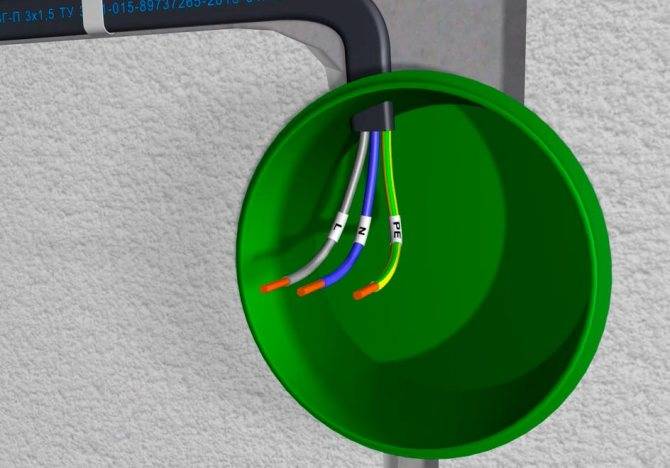

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

• монтерские кусачки для укорачивания проводов;
• монтерский нож для удаления изоляции;
• если есть — съемник изоляции для зачистки проводов;
• набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

• скручивать медный и алюминиевый проводники нельзя;
• все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.
Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

• укоротить двухжильный кабель;
• снять внешнюю оболочку;
• зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

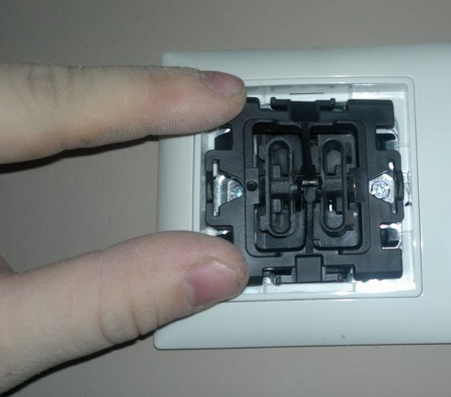

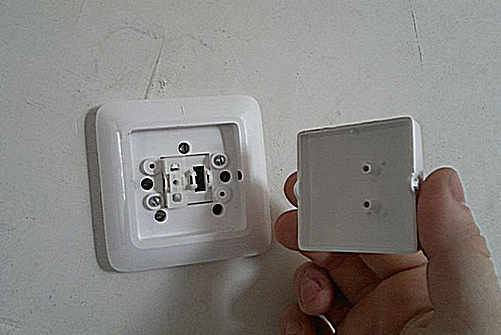

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

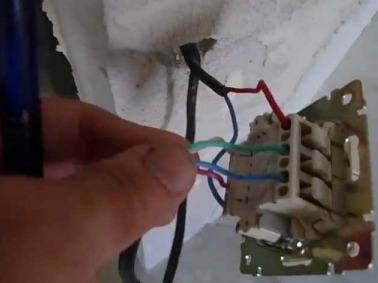

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Популярные серии и классификация

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

• Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
• Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

По функциональному назначению выделяют такие группы изделий:

• Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
• Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
• Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
• Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

• Накладные применяются с открытым видом электропроводки.
• Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

• кнопочные;
• сенсорные;
• клавишные;
• реагирующие на движение людей.

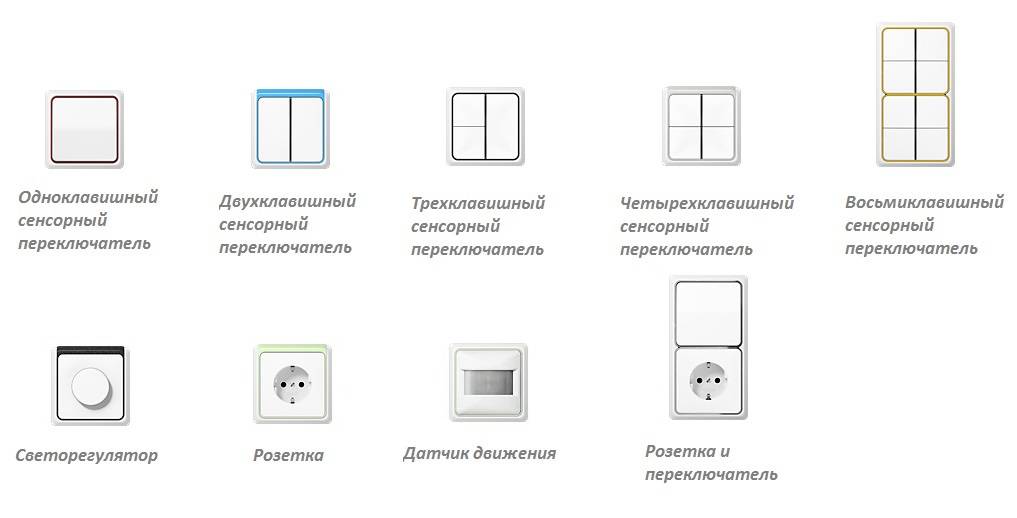

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

• приводимые в действие легким касанием руки (модели сенсорного типа);
• активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

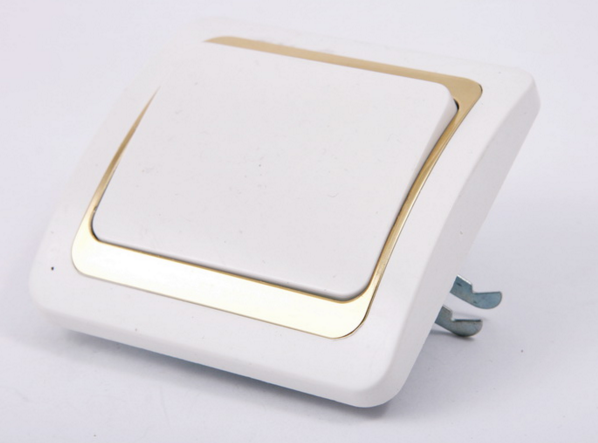

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

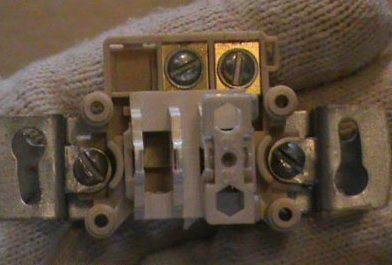

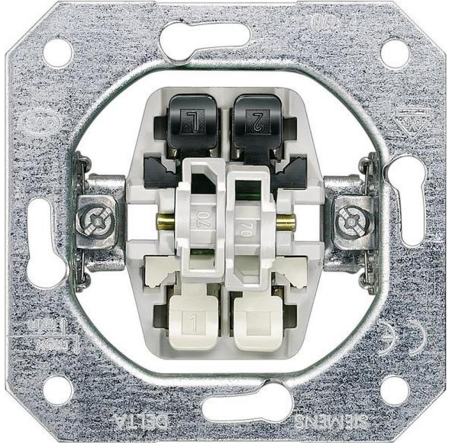

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Понятная схема подключения и монтаж одноклавишного выключателя

Одноклавишный выключатель является простейшим изделием, предназначенным для управления освещением дома.

Время от времени такие изделия приходиться ремонтировать или заменять, поэтому желательно представлять схему их включения и принцип работы.

Где применяется

Выключатель является частью схемы, в состав которой входят источник и потребитель электроэнергии. В данном варианте это сеть в 220 В и светильник. Для включения и выключения такого светильника между ним и сетью должно иметься отключающее устройство.

Выключатель, имеющий одну клавишу, включается последовательно в фазовую линию сети. В принципе, он может быть включен и в нулевую линию, но это, во-первых, будет противоречить правилам ПУЭ, а, во-вторых, это будет небезопасно при обслуживании электрических аппаратов.

Опасность состоит в том, что при установке прибора в нулевую линию узлы потребителя энергии будут находиться под напряжением даже тогда, когда он находится в выключенном состоянии. И при прикосновении к электроаппарату человек может оказаться пораженным током.

Для подключения осветительной лампы к сети с использованием выключателя обычно используется распределительная коробка, в которой производится коммутация. При этом к ней подходит 6 электрических линий – по двум подается напряжение, две идут к лампе и две идут к выключателю.

Как правильно выбрать

В зависимости от вида электропроводки (открытой или скрытой) в доме могут быть применены выключатели одного или другого вида. Они отличаются своей конструкцией в части установки их на стену. В первом случае аппарат устанавливается на размещенную на поверхности стены деревянную пластинку, во втором — в заглубленный в стену металлический или пластмассовый подрозетник.

В любом случае при выборе коммутатора следует обращать внимание на его предельные характеристики. Обычно величина рабочего напряжения стандартного аппарата равно 220 В, а рабочего тока -10 А. При монтаже системы управления светом наибольшее внимание надо уделять:

При монтаже системы управления светом наибольшее внимание надо уделять:

• Правильному соединению элементов в коробке (блоке) распределения.
• Правильному подключению самого выключателя.

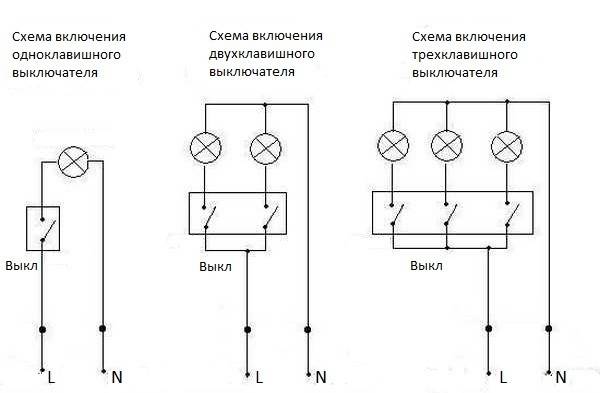

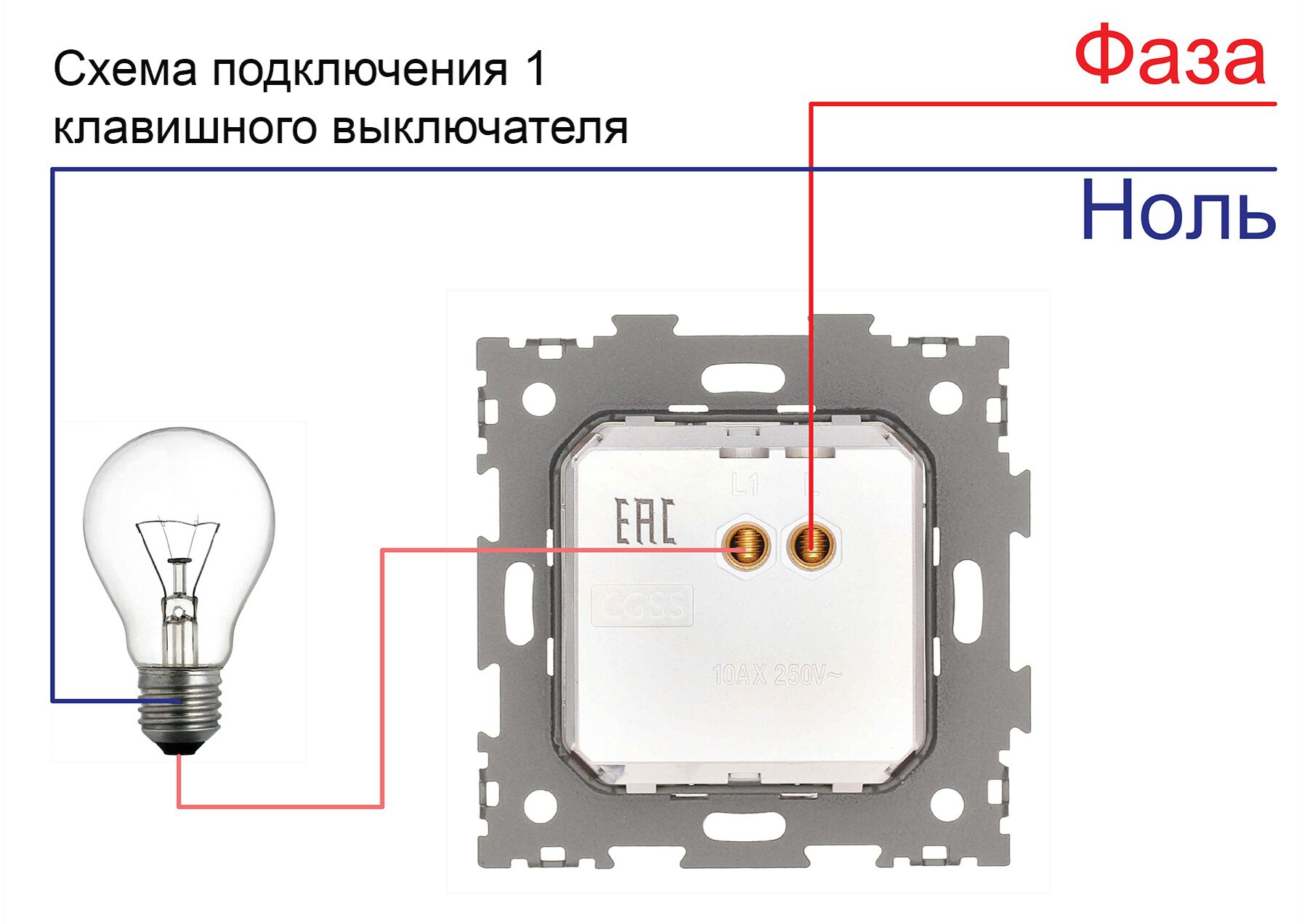

Схема подключения одноклавишного выключателя к лампочке:

Для выполнения первого правила надо сделать следующие операции:

• Определить фазовую линию, подходящую с сетевой стороны. Для этого можно использовать пробник – отвертку с неоновой лампочкой. Если поднести пробник к фазе, то неоновая лампочка начнет светиться. Если же пробник поднести к нулю, то свечения не будет.
• Отключить питание на квартирном щите.
• Соединить фазу с одним из кабелей, идущих к выключателю.
• Соединить второй кабель, идущий от выключателя, с проводом, который подходит к центральному контакту цоколя осветительной лампы.
• Соединить с сетевым нулем провод, идущий от внешнего контакта цоколя.

Соединение зачищенных концов можно осуществлять различными способами:

• скруткой и последующей пайкой с дальнейшим изолированием этого места лентой или специальными колпачками;
• винтовыми или болтовыми зажимами;
• с помощью клеммных колодок;
• пружинными зажимами, например, типа Wago.

Для выполнения второго правила надо выполнить такие операции:

Снять клавишу устройства с применением отвертки с тонким жалом

При этом следует учитывать, что современные пластмассовые корпуса приборов имеют очень хрупкое строение, поэтому действовать надо осторожно. Укрепить накладной вариант прибора шурупами на деревянном подрозетнике

Винтами подсоединить к контактам проводники, идущие от блока распределения.
При скрытой проводке вначале произвести подключение проводов

Укрепить накладной вариант прибора шурупами на деревянном подрозетнике. Винтами подсоединить к контактам проводники, идущие от блока распределения.
При скрытой проводке вначале произвести подключение проводов

Затем корпус установить в нишу стены и закрепить его специальными лапками путем затягивания винтов крепления.
Установить клавишу на место.

В заключение надо включить автомат на щитке и проверить работоспособность системы и ее регулировку.

Подведем итоги. Для управления отключением потребляющих электроэнергию средств, например освещения, используются одноклавишные выключатели. Такие аппараты включаются в фазовый провод последовательно со средством освещения.

Прибор необходимо выбирать таким образом, чтобы его предельные электрические характеристики были равны или больше таких характеристик потребителей тока.

Общие сведения

Устройство и принцип работы

Выключатель одноклавишного типа конструктивно состоит из основных 4 частей:

• Главная (металлическая, куда реже пластиковая).
• Рабочий механизм, который состоит из контактной группы, зажимов (для подсоединения электрических проводов) и элементов для крепления.
• Клавиша.
• Защита декоративного элемента (корпус или рама).

Рассмотрим, какие есть виды коммутаторов.

Виды выключателей с одной клавишей для управления

По способу установки отличаются 3 основные виды выключателей:

• Для скрытой проводки, которую часто используют при возведении современных построек.
• Для наружной установки (такие изделия в основном популярны для загородных построек).
• Для установки на шнур прибора освещения.

По степени защищенности механизма внутреннего типа от влаги и пыли:

• Для защиты помещения (IР20).
• Для помещений, в которых повышенный уровень влажности (IР44).
• Для наружного применения (IР65).

По числу коммутируемых внутренних контактов:

• Однополюсные (с одной группой контактов, которые подключают в разрыв проводов «фазы»).

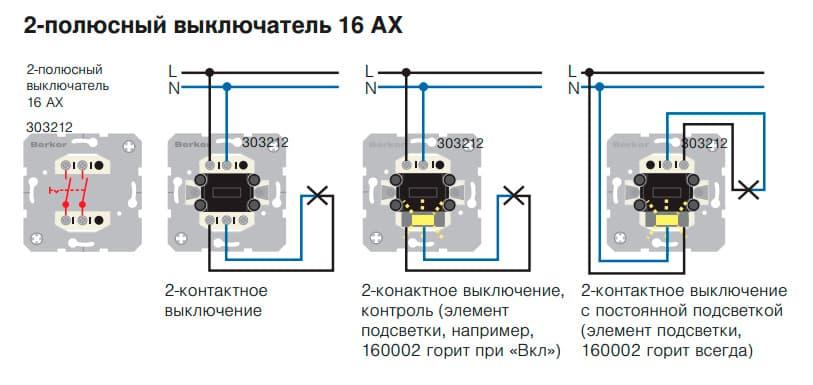

• Двухполюсные (с двумя группами контактов, которые отключают от электрического устройства оба провода питания: ноль и фаза).
• Проходные, которые обладают тремя контактами.

По методу подключения электрических приборов выключатели могут быть:

• С зажимами винтового типа.
• С подпружиненными клеммами для фиксации.

Далее стоит рассмотреть все параметры таких коммутаторов.

Оцениваем достоинства использования одноклавишного выключателя для открытой проводки

Для любого помещения необходимо освещение, а значит выключатели. Когда мы входим в помещение, особенно вечером, мы включаем освещение.

Самыми простыми и распространенными на сегодняшний день являются клавишные выключатели. В зависимости от количества источников света используются одно или двух, трех или четырехклавишные выключатели. Одноклавишный выключатель используется для включения одного источника света.

Характеристики одноклавишного выключателя — в чем его преимущество?

По конструкции различаются выключатели для:

• открытой проводки;
• скрытой проводки.

В домах, квартирах, офисных помещениях чаще всего используются выключатели для скрытой проводки, а в подсобных, некоторых производственных помещениях — для открытой проводки. По техническим характеристикам одноклавишные выключатели отличаются тем, что могут быть вмонтированы прямо на поверхность, без коробки, но с прокладкой из дерева или негорючего материала.

Так как выключателями пользуются многократно, то они должны быть надежными, безопасными и легко включаться/выключаться. Есть выключатели предназначенные специально для люминесцентных ламп, а также с индикацией положения «выключено» или «включено». Одноклавишный выключатель открытой установки может быть простой или с защитой от пыли и влаги

Также надо обратить внимание на маркировку, которая указывает для сети с какой силой тока (4 А, 6 А, 10 А) подходит выключатель. Этих параметров будет зависеть долговечность и безопасность выключателя

О видах и принципе действия проходных выключателей наиболее подробно можно узнать здесь.

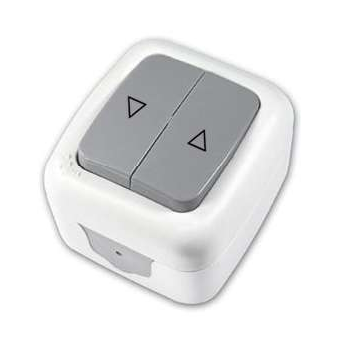

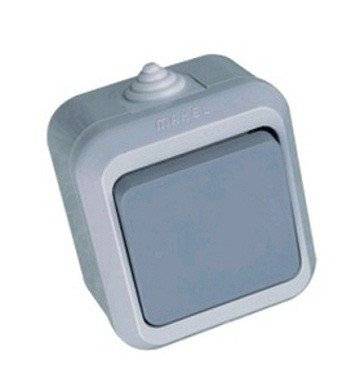

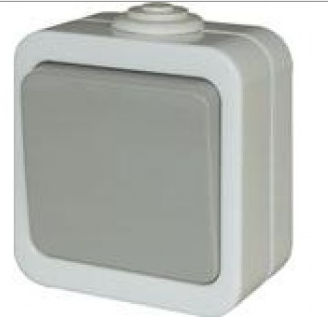

Одноклавишный выключатель наружной установки имеет следующие элементы:

1. Корпус.
2. Клавишу.
3. Рамку.
4. Клеммы.
5. Основу, для закрепления всех элементов.

Порядок монтажа выключателя открытой проводки

Одноклавишный выключатель для открытой проводки крепится на поверхность с использованием прокладки из дерева, пластика. Если его ставить на ровную поверхность, то прокладка необязательна, исключением являются деревянные стены. Для них используется прокладка из негорючего материала, ее крепят на стену.

1. Перед началом подключения — обесточить систему.
2. Аккуратно, без приложения больших усилий, снять клавишу.
3. Открутить винт, чтобы отсоединить корпус от основной части.
4. Закрепляем подрозетник на нужном месте.
5. Устанавливаем основную часть выключателя.
6. Зачищаем провода и присоединяем к клеммам так, чтобы «ноль» и «фаза» шли к осветительному прибору, а к выключателю была подключена только «фаза». Определить «фазу» и «ноль» в электрике можно с помощью цвета проводов:
   • Синий – это «ноль»
   • Коричневый или белый – это «фаза»
   • Желтый или зеленый – это заземление.

Если изоляция проводов не окрашена, тогда определяем с помощью индикатора. На «фазе» индикатор загорается.

Закрываем выключатель корпусом.
Устанавливаем клавишу.

Кстати, если Вам требуется шумоизоляция, то вот тут все сделают очень качественно.

Для проверки генератора на работоспособность потребуется специальный измерительный прибор — мультиметр. При этом следует обратить внимание на целостность обмотки оборудования, протестировать конденсаторы, диодный мост, а также осмотреть подшипники.

Практически каждый мастер-любитель сможет самостоятельно настроить домашнее спутниковое ТВ, или же собрать такой необходимый аппарат для сварочных работ — нужно всего лишь внимательно следовать соответствующим инструкциям.

Включаем электроэнергию и можно пользоваться выключателем.

Меры предосторожности при эксплуатации устройства

Чтобы выключатель прослужил долго необходимо придерживаться некоторых правил:

• Подбирать выключатель с учетом силы тока и напряжения в сети, иначе он быстро выйдет из строя, будут перегреваться клеммы, и это может привести к замыканию и возгоранию.
• Нельзя, чтобы непосредственно на выключатель попадала вода, это может привести к замыканию.
• Нельзя прикасаться к выключателю, если намокла стена, где он находится, и вы не знаете, правильно ли он установлен.

Если была допущена ошибка и выключатель подключен к «нулю», а не к «фазе», то человек будет поражен током.

В помещениях с повышенной влажностью необходимо устанавливать герметические выключатели
Нельзя с чрезмерной силой нажимать на клавишу выключателя, тем более стучать по ней.

Подробности

Технические характеристики

К главным технических параметрам одноклавишных выключателей бытового типа можно отнести:

• Рабочее напряжение – от 220 до 250 В.
• Номинальный ток от 4 до 16 А.
• Степень защиты от попадания твердых частиц и жидкостей.
• Прочность механического характера.
• Температурный диапазон, в котором изготовитель гарантирует бесперебойную работу прибора.

Как правило, на обратной стороне механизма рабочего типа изготовить прописывает главные технические параметры. К примеру, взять маркировку 10 А 250 В. Это значит, что максимальное значение тока 10 А, а максимальное напряжение 250 В, при которых допустимо применение такого конкретного устройства.

Популярные изготовители

Дизайн весьма разнообразный (и по оттенкам, и по габаритам, форме управляющей клавиши, а также декоративной рамки).

Область применения, назначение и место монтажа

Модели одноклавишного типа предназначены для выключения и включения одного электрического устройства или одновременно управления несколькими устройствами:

• декоративной подсветки фасадов здания снаружи.
• Устройств для наружного освещения.
• Водных нагревателей (накопительных или проточных).
• Вентиляторов (приточных, вытяжных, потолочных или напольных).
• Настенных или потолочных светильников (вне зависимости от количества ламп).

Выключатели устанавливают в местах, которые самые удобные для дальнейшего применения. К примеру, изделия для управления освещениям в помещении устанавливают около входных дверей. Ранее такие выключатели монтировали на уровне человеческой головы среднего роста. По эргономическим современным требованиям их, в основном, устанавливают так, чтобы не пришло поднимать руку (то есть на высоте 0.8-1 метр от напольного уровня).

Особенности конструкции

По внешнему оформлению проходной выключатель одноклавишного типа для света ничем не отличается от аналога стандартного типа. Его технологической особенностью будет конструкция и алгоритм работам внутренних контактов коммутирующего типа. При изменении положения клавиши фаза переключится с одного контакта выходного типа на другой. Если подключать один световой источник посредством двух таких переключателей, то можно осуществить включение и выключение их двух мест. Такие прибор находят широкое применение, к примеру, в обустройстве освещения коридоров большой длины, лестничных пролетов или комнат с большой площадью. Вот пример – один выключатель устанавливают в начале коридора, а второй в конце. Тогда, войдя в коридор и включая освещение, можно отключить его при выходе.

Для настольных ламп, торшеров, бра и переносных светильников

Монтаж выключателя одноклавишного типа непосредственно на провод электрического питания, который идет от электроприбора к розетке, сильно увеличивает удобство применения таких устройств освещения, как настенные бра, торшеры или настольные лампы. Внутри маленького корпуса смонтирована контактная группа, которая при переключении клавиши управления замыкает или даже размыкает электроцепь. Для повышения эксплуатационной безопасности (к примеру, при смене лампы без отключения устройства от розетки) контакты коммутации в положении «выкл» начинают «разрывать» оба провода (фазу и ноль). Обычно эти переключатели рассчитаны на ток до 4А, которого вполне хватает для большого количества переносных бытовых устройств для освещения.

Выключатели, имеющие встроенную подсветку

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

• Для наружной установки.
• Внутренние.
• Модульные.
• Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

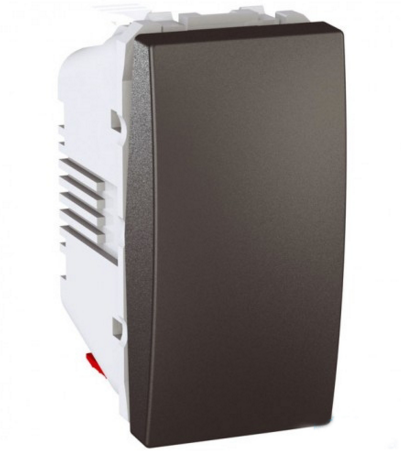

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.
