Теплые полы в частном доме своими руками правильно – как сделать? Советы

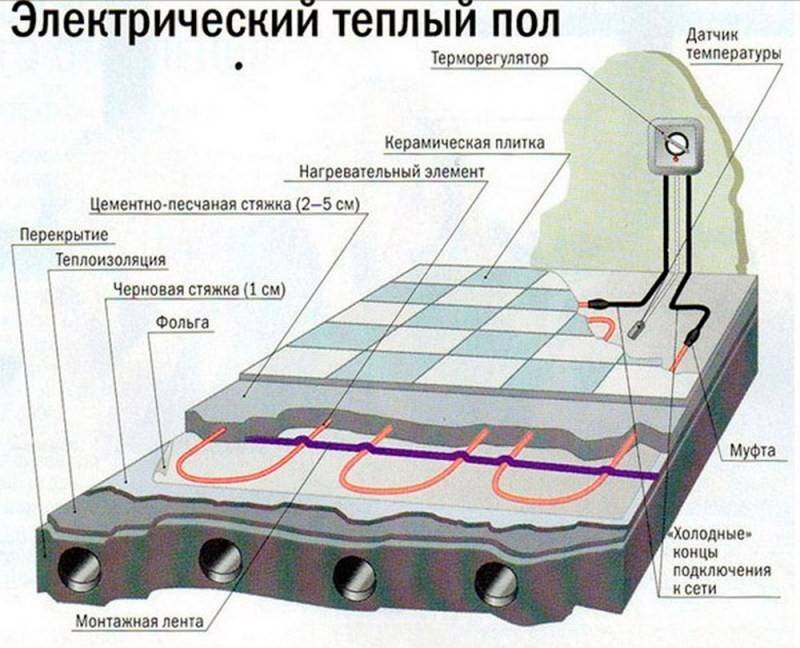

Монтаж электрического теплого пола – конвекционный и инфракрасный тип

В данном случае заливка раствором не требуется, армирующую сетку применяют только для крепления витков кабелей. Уложить провода можно на деревянное или бетонное покрытие. Витки прокладывают на расстоянии не менее 25 см, рассчитать их нужно таким образом, чтобы на один квадратный метр комнат приходилась мощность не более 100 Вт, санузлов – 140 Вт.

В случае, когда этот типа получения тепла единственный в доме — мощность для жилых помещений допускается в пределах 150 Вт, а ванных – 180 Вт. Толщину бетонной стяжки необходимо сделать достаточной, чтобы разместить на ней тяжелую мебель и не повредить ее весом провода.

Кроме того, термодатчики нужно установить в местах между спиралями или витками, где будет удобно сделать выход наружу, чтобы в случае поломки была возможность быстро заменить датчик.

Такой же принцип при монтаже инфракрасного пола. Рулон разворачивают на предварительно очищенной поверхности и закрепляют липкой лентой. Тут необходима подложка с фольгой, которая обеспечит правильное направление движения подогретого воздуха.

Если придерживаться четко разработанной схемы и пользоваться инструкцией, установить теплый пол самостоятельно станет посильной задачей. Кабели нужно проводить таким образом, чтобы они не пересекались и не перекручивались.

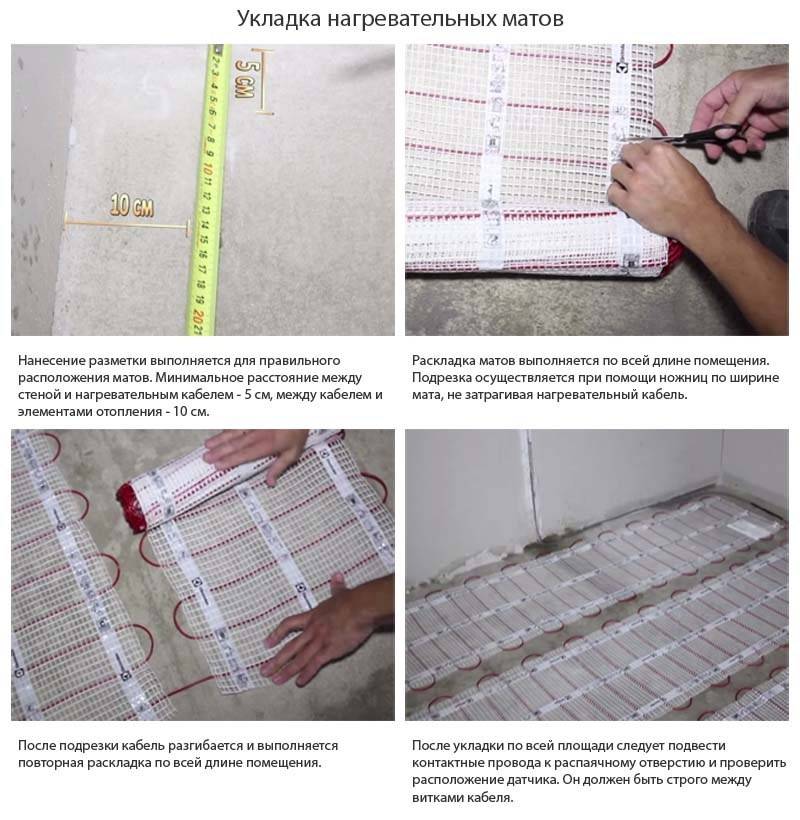

Особо аккуратно нужно осуществлять работы с электрическими матами во избежание их повреждения. Не ходите по ним, пока не будет осуществлена заливка пола.

тёплый пол по деревянным лагам: второй вариант монтажа

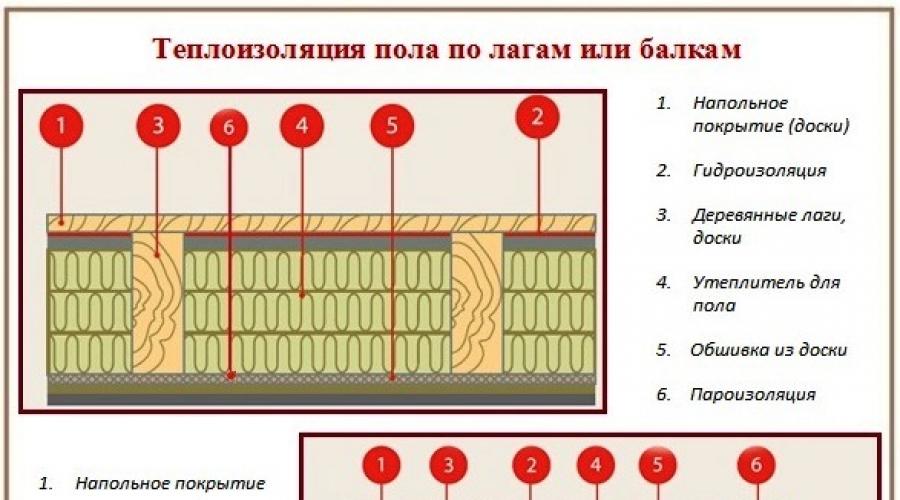

Более трудоёмкий, но и надёжней. Ставятся лаги. Между ними – утеплитель полистирол, минвата или т. п. На лагах стелется основание – фанера, ОСП, ДСП и т. п. (но не ГКЛ, у которого есть свойство рассыпаться, если по нему постоянно ходить).

Дальше из ДСП вырезаются пластины с закруглёнными углами – для устройства пазов, в которые будет уложена труба. Ширина пластин зависит от требуемого шага трубы, а толщина 20 мм. Эти пластины прикручиваются к устроенному ранее основанию с интервалом равным диаметру трубы плюс 3…4 мм. Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

• прямо на теплоизоляционный слой из материала, уложенного между лагами;
• на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

• контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
• теплоизоляционный слой;
• жесткое основание;
• пол.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Выполнения работ на примере водяной системы подогрева

Произвести монтаж водяных теплых полов в деревянном доме можно самыми разными способами, с использованием разнообразных материалов и т.д. Чтобы уменьшить нагрузку на систему теплого пола рекомендуется использовать полистирол или готовые модули. Именно этот способ и будет рассмотрен далее.

Для правильного монтажа потребуются следующие материалы:

• полиэтиленовая пленка толщиной 0,2-0,5 миллиметра;
• плиты полистирола с пазами (толщина 0,3-0,5 сантиметра);
• алюминиевые распределительные пластины до 0,5 миллиметра толщиной;
• листы гипсоволокна со скошенными гранями в 1 сантиметр толщиной;
• саморезы длиной в 1,6 сантиметра и диаметром в 3,5 миллиметра;
• демпферная лента толщиной в 5 сантиметров;
• клей ПВА.

Если все материалы закупаются по отдельности, то очень важно приобретать полистирольные плиты с пазами для вставки алюминиевых пластин, а на самих пластинах должны быть насечки для упрощения стыковки полотна. Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста

Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения

Все оборудование для системы теплого пола следует покупать от одного производителя, в одном месте и только по рекомендации специалиста. Стоит понимать, что отопительная система – это индивидуальная конструкция, зависящая от особенностей помещения.

Отопительный контур может быть собран из полиэтиленовых и металлопластиковых труб. До начала укладки следует четко сформулировать конфигурацию отопительной системы.

Монтаж производится следующим образом:

1. После создания чернового настила весь контур помещения на стыке перекрытия пола и стен проклеивается при помощи демпферной ленты. Фиксируют ее на клей ПВА. Затем поверхность пола тщательно очищается от пыли, грязи и мусора. На нее раскладывается полиэтилен с 10-15-сантиметровым заступом на стены.
2. Затем укладываются полиэтиленовые маты по методы «стык в стык». Если производится укладка отопительного контура змейкой, то можно использовать простейший мат с пазами для прямой укладки и загибом у самой стены. Если же выбран тип спирали, то можно приобретать профильные маты или маты с «бобышками». Желательно заранее начертить схему укладки, чтобы выполнить данный этап значительно быстрее.
3. Алюминиевые пластины укладываются по той же схеме с учетом шага между линиями трубопровода. Подгоняются они по специальным насечкам.
4. Трубы укладываются в пазы пластин с шагом не более 30 сантиметров, чтобы помещение прогревалось равномерно. У стен можно уменьшить шаг в два раза, поскольку данная часть помещения является самой плохой в плане потерь тепловой энергии.

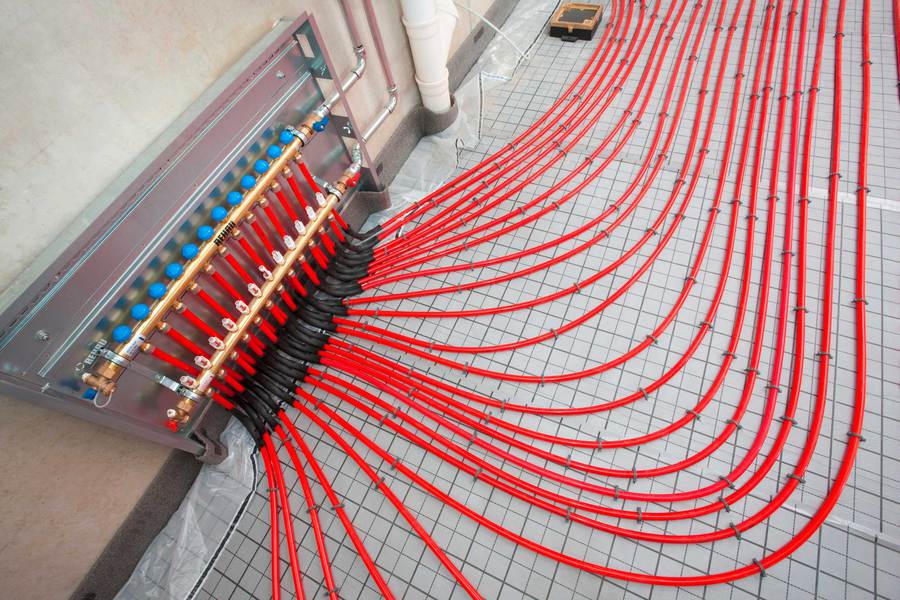

5. Затем подготавливается место в помещении, где будет располагаться распределительный коллектор. Желательно подключать всю систему при помощи профессионала. Как только подключение завершено выполняется тестирование системы при давлении, увеличенном вдвое по сравнению со стандартным. Если утечек и порывов нет, а обогрев на каждом участке контура достигает нужной температуры, то монтаж выполнен правильно.
6. Завершением укладки теплого пола является настил полипропиленовой подложки и листов гипсоволокна в два слоя. Желательно, чтобы на листах была 2-сантиметровая фаска. Листы фиксируются между собой клеем ПВА, наносимым на фаску, а также закрепляются на основании при помощи саморезов.
7. Затем выполняется укладка основной подложки и на нее настилается напольное покрытие.

На самом деле укладка каждого слоя не вызывает трудностей. Помощь профессионала обязательно только при подключении к коллекторному шкафу всей системы подогрева, поскольку ошибок сантехника не допускает.

Устройство водяного пола

Перед тем как сделать теплый водяной пол, следует изучить его особенности. Такой способ обогрева обеспечивается многослойной конструкцией.  В ней теплоноситель постоянно циркулирует по контуру, который находится под финишным покрытием пола. При этом трубы не всегда помещают в стяжку, иногда их просто надежно фиксируют, но при этом не заливают бетоном.

Устройство водяного теплого пола включает несколько слоев. При его укладке сначала подготавливается основание, потом выполняется стяжка, укладывается теплоизолятор и трубы с носителем. Затем уже выполняется стяжка и устанавливается финишное покрытие.

Стандартная толщина изоляции достигает 5 см, но по возможности ее увеличивают в 2 или 3 раза, чтобы повысить эффективность устанавливаемого водяного пола. Толстый слой изоляции обязательно прокладывают перед тем, как сделать теплый пол в частном доме, поскольку на первом этаже всегда прохладней.

При устройстве водяного теплого пола учитывают то, что толщина всего пирога обычно не превышает 23 см. При этом масса одного квадратного метра такой конструкции иногда достигает 250 кг, поэтому следует сразу оценить, выдержит ли такую нагрузку фундамент.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Подготовка, теплоизоляция и работы с черновым основанием

Монтаж обогревательной системы осуществляется только после проведение ряда подготовительных работ, которые направлены на ревизию существующей опорно-несущей системы, корректировку или полную замену различных элементов, защиту и утепление несущей конструкции.

Подготовка начинается с “вскрытия” существующей напольной облицовки и черновой основы. Далее проводят демонтаж старого тепло- и гидроизоляционного слоя, очистку несущих элементов от сопутствующей грязи, плесени и грибка.

После очистки проводится визуальный контроль и степень возможных повреждений. Для изрядно подгнивших балок, следует провести их полную замену. Для небольших изъянов производится частичное замещение, путем выпила пораженного участка и монтированием “вставки” из нового материала.

При сильных перекосах и завалах, следует выровнять несущие опоры путем сооружения специальных подкладок, дополнительной фиксации и усиления металлическими уголками.

Во избежание повторного загнивания и поражения опорных элементов, балки обрабатываются специальными антисептиками или грунтовкой глубокого проникновения. Далее, следует определиться, каким путем будет проводиться монтаж теплого пола, как и каким материалом, будет выполняться дополнительное утепление чернового основания.

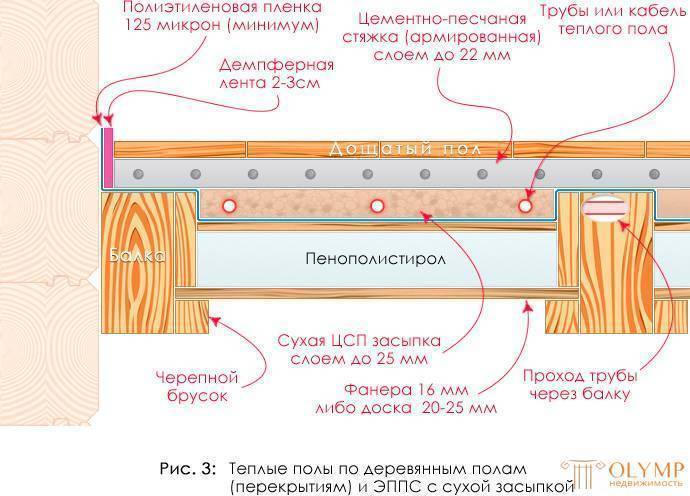

Для конструкции пола с шагом несущих балок до 60 см, возможно проведение монтажных работ по существующей конструкции. Для этого в нижней части балок монтируются черепные бруски, которые будут выступать в качестве опор. По черепным брускам набиваются доски, которые будут являться черновой основой.

Для обработки древесины от возможного образования плесени и грибка используют антисептик для внутренних работ

Если монтаж черепных брусков не планируется, то устройство черновой основы можно выполнить путем фиксации досок непосредственно в несущую балку со стороны подпола или подвала. Фиксация брусков может быть выполнена на различной высоте, которая определяется толщиной и материалом для создания теплоизоляции.

Далее все части смонтированной конструкции вновь обрабатываются антисептиком. В пространство между опорными лагами укладывается слой пароизоляции в виде пароизоляционной мембраны. Поверх мембраны производится укладка теплоизоляционного слоя толщиной 15-20 см. Для этого можно использовать минеральную вату, плиты пенополистирола или пеноплекса.

Пространство между теплоизоляцией и первичным полом должно быть не менее 8-10 см. Помимо зазора желательно предусмотреть систему вентиляции, которая будет выполнена в виде отверстий или небольших окошек в подвальном помещении. Для продува непосредственно самого строительного “пирога”, в черновом основании, например у стены, рекомендуется оставить незашитые участки.

Для полов с шагом несущих опор более 60 см рекомендуется провести аналогичные действия с той лишь разницей, что монтаж черепных брусков можно выполнить чуть выше, так как укладка пола, в таком случае, будет выполняться по ЦСП, ДСП или фанере зафиксированной поверх опорных балок. Закладка теплоизоляции выполняется аналогичным образом. Дополнительно поверх утеплителя укладывается еще один слой пароизоляционной мембраны.

Материал по теме: Утепление пола в частном доме своими руками.

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Система отопления частного дома радиаторами

Радиаторное отопление по сравнению с теплыми полами хотя и менее эффективно, однако используется намного чаще благодаря простоте монтажа, меньшим финансовым расходам на его устройство.

Для его организации к котлу подключают трубопровод, который ведут в отапливаемые помещения и затем подсоединяют к нему радиаторные теплообменники.

Трубы для подачи теплоносителя к радиаторам прокладывают под стяжкой или по поверхности вдоль стен.

Температура радиаторов, как и теплоносителя в системе, обычно не превышает 80 С и может регулироваться как на отдельных теплообменных приборах при помощи терморегуляторов, так и в общем на котле.

Рис. 9 Самотечная отопительная система двухэтажного дома – схема

Самотечная

При организации отопления с естественной циркуляцией двухэтажного дома в самом верхнем помещении, которым обычно является чердак, устанавливают расширительный бак большого объема. От котла, расположенного в подвале, к нему подводят трубу, по которой нагретый теплоноситель поступает в емкость. Из расширительного бака по наклонному трубопроводу горячая вода направляется в радиаторы обычно по диагональной схеме подключения, и затем возвращается в котел для подогрева.

К недостаткам самотечной системы отопления в частном доме относят не слишком высокий напор — для создания давления в один бар бак должен находиться на расстоянии около 10 м от котла. Ситуацию исправляют, подключив в контур специальный повысительный или циркуляционный насос.

Так как скорость течения жидкости в самотечных системах невелика и редко превышает 0,2 м/с, для доставки теплоносителя в необходимых объемах используют трубопровод больших диаметров в 32 или 40 мм.

Хотя самотечная система может функционировать при отсутствии электричества, если котел энергонезависимым, ее практически не используют в современных домах коттеджного типа из-за низкой эстетичности и неудобства пользования помещениями виду прокладки труб большого диаметра под потолками и вдоль стен.

К тому же гравитационная система без циркуляционного электронасоса не позволяет подключать к ней контуры теплых полов.

Рис. 10 Принудительная система отопления система отопления двухэтажного частного дома коллекторной

Принудительная

Данный вид отопления используют в подавляющем большинстве индивидуальных домов, где подача теплоносителя к радиаторным теплообменникам происходит за счет проталкивания его по трубам насосом.

При монтаже отопления двухэтажного дома с принудительной циркуляцией используют закрытый расширительный бак, устанавливаемый рядом с насосом и котлом на нижнем этаже дома или в подвале. Для обеспечения циркуляции отопительной жидкости по контуру используют циркуляционный электронасос и дополнительные агрегаты, если применяют прогрев помещений теплыми полами.

Трубопровод принудительный системы прокладывают под полом или над его поверхностью, поэтому он имеет намного более высокую декоративность, чем гравитационный аналог. Также в принудительной системе в сравнении с самотечной иногда проще регулировать температуру отдельных теплообменных приборов.

Рис. 11 Биметаллический и панельный радиатор — конструктивное устройство

Радиаторы

В качестве радиаторов современных отопительных систем чаще других используют биметаллические разновидности, имеющие ряд неоспоримых преимуществ в сравнении с ранее популярными алюминиевыми. Они собираются из секций любой длины и имеют четыре резьбовых патрубка для подсоединения к трубопроводной магистрали по любой из выбранных схем подключения. Обычно к одному верхнему патрубку подключают трубу подачи с терморегулятором, ко второму нижнему обратки, вверху устанавливают кран Маевского, а внизу на четвертый отвод — заглушку.

Работа с электрическим теплым полом

Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева. Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами. Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем. Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя. Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов). По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля. Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения

По завершению подключения производится тестирование системы Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания. Завершающим этапом работ является создание чистового пола и укладка основного покрытия

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

https://youtube.com/watch?v=K3dEqr9QgOg

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

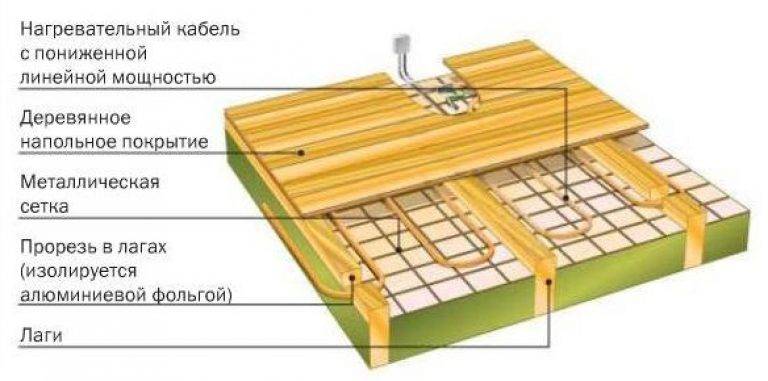

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор

Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить

При этом не стоит бояться, что полы прорвет, и они испортят древесину

Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
