Как сделать теплый пол в ванной под плиткой своими руками в доме: Инструкция + Видео

Что нужно знать при покупке плитки?

Перед покупкой плитки определитесь с дизайном кухни: хотите ли вы, чтобы облицовочный материал поддерживал общую цветовую гамму помещения или выступал в качестве контраста предметам интерьера?

Стили дизайна

• для создания восточного стиля используйте ламели зеленого, светло-серого или темно-коричневого цвета с нанесенным орнаментом и матовой поверхностью. Помещение с таким оформлением должно иметь большую площадь;
• изделия неярких оттенков или с искусственно состаренной поверхностью подойдут для оформления помещения в стиле кантри, характеризующегося нежной, пастельной цветовой гаммой;
• для кухни в классическом дизайне выбирайте однотонные материалы, либо плитку с плавным переходом от светлых к более темным тонам.
• эффектный дуэт изящества и простоты, характерный для помещений в итальянском стиле, помогут создать облицовочные элементы насыщенных цветов с золотистым оттенком и глянцевой поверхностью;
• английский стиль — сдержанный, элегантный, без резких контрастов (облицовка пастельных тонов, коричневого цвета и его оттенков, терракотовая, белая, голубая, зеленая, фиолетовая).

ВНИМАНИЕ! При оформлении помещения учитывайте, что искусственное освещение способно исказить цвет облицовки

Размеры плиток

Выпускаемые производителями ламели одного цвета могут быть разных размеров. Облицовочные элементы большого формата выглядят стильно, но если кухня небольшая, то остановите выбор на плитке меньшего формата или мозаике: при монтаже покрытия малой площади потребуется значительная обрезка материала, будет много отходов и произойдет удорожание ремонта.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
  Деревянная система водяного теплого пола
• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

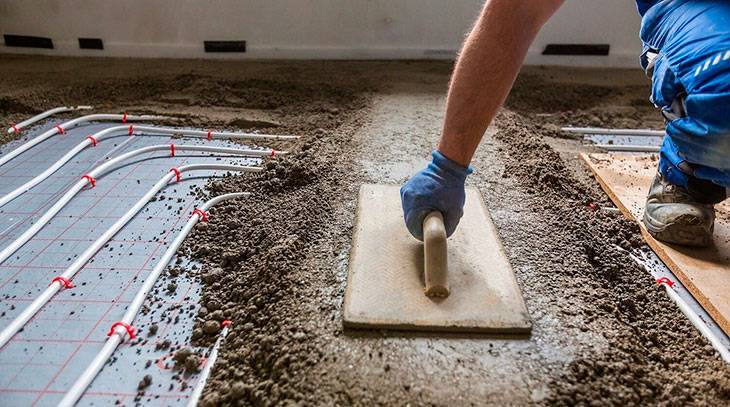

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

• Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
• Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

• В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
• Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
• Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

• Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
• Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Устройство стяжки электрического теплого пола

При расчете высоты (толщины) стяжки нужно исходить из
толщины кабеля. Чем он толще, тем больше будет высота стяжки.

Какая толщина стяжки должна быть?

для кабельного пола рекомендуемая высота стяжки – 30-50 мм;

для пола из нагревательных матов – до 30 мм.

Для заливки стяжки можно использовать бетонный раствор, но
он долго сохнет и уменьшает высоту помещения. Альтернативный вариант – стяжка
пола клеем для плитки.

Устройство стяжки электрического теплого пола под плитку

Многие пользователи отмечают, что при формировании системы
теплый пол из нагревательных матов они не делали стяжки, а укладывали плитку
прямо на мат. Такой способ укладки оправдан, если делать клеевой слой толщиной
в 15-20 мм.

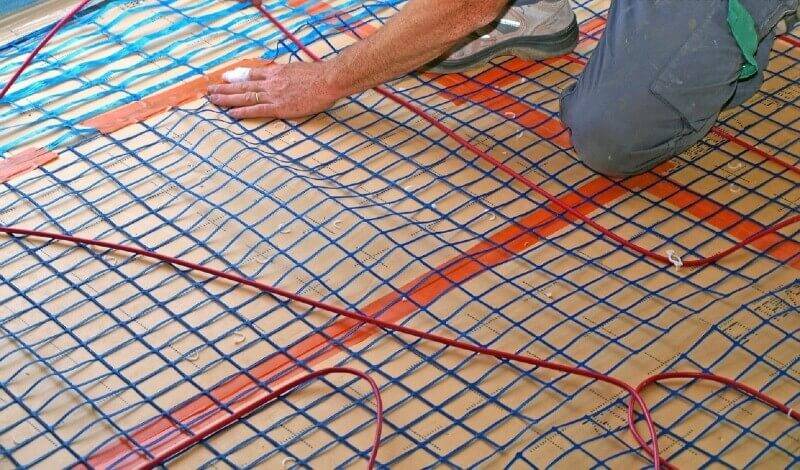

Укладка электрического теплого пола под плитку без стяжки

Монтаж электрического кабельного пола

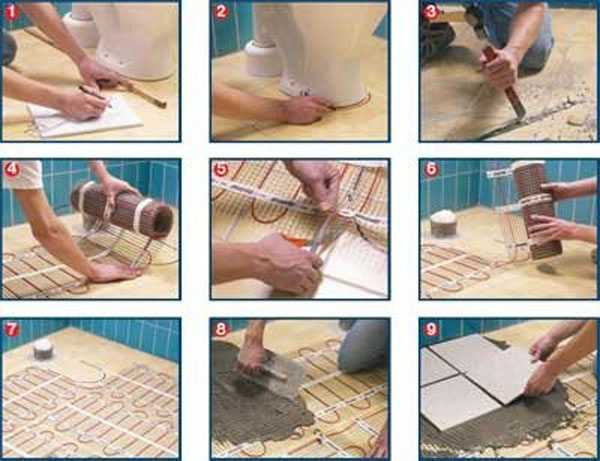

Устройство теплого пола своими руками в ванной комнате с применением нагревательных матов кабельного типа происходит по определенной схеме. Она подразумевает:

Устройство теплого пола под плитку своими руками подразумевает предварительную подготовку поверхности. Нужно удалить старое напольное покрытие, устранить значительные дефекты. При наличии больших неровностей заливают тонкий слой цементно-песчаной стяжки.

Электрический теплый пол в ванной укладывается на теплоизоляционную подложку, которая повышает эффективность работы всей системы. Лучше всего использовать пенофол. Это теплоизоляционный материал рулонного типа, который имеет фольгированное покрытие. Его укладывают на всю поверхность пола, а стыки между полосами герметизируют своими руками при помощи скотча.
Теплый пол в ванной комнате укладывается на всю поверхность, кроме участков, где будет размещаться душевая кабина или ванна. Монтаж нагревательных матов своими руками происходит по направлению к месту установки терморегулятора от любого дальнего угла. Данные элементы можно резать, но нужно следить за тем, чтобы не повредить кабель. При установке нагревательных матов под плитку недопустима их укладка в два слоя

Также важно следить за тем, чтобы между соседними кабелями было расстояние не меньше 5 см, а до стен – минимум 10 см.

Устройство теплого электрического пола под плитку подразумевает присутствие в системе терморегулятора. Он устанавливается на стене в отверстие, которое делают при помощи дрели со специальной насадкой

При выборе места монтажа терморегулятора следует учитывать возможность подключения термодатчика и проводов от сети.
Между витками нагревательного кабеля устанавливается датчик температуры. Его укладывают в гофрированную трубку, которая защищает от негативного воздействия, создаваемого стяжкой и напольным покрытием. Датчик температуры ведут к терморегулятору через предварительно прорубленную штробу в стене.
Измеряют рабочее сопротивление кабеля, которое должно полностью соответствовать тому, которое указано в паспорте изделия. Максимальное отклонение от нормы – 10%.

Место укладки датчика температуры фиксируют плиточным клеем и ждут, пока он высохнет.
Концы кабеля подключаются к терморегулятору по схеме, которая обозначена в паспорте устройства. Также к нему присоединяют питающуюся от сети проводку.
Устройство теплого пола под плитку подразумевает применение специального клея, который предназначен для монтажа данного напольного покрытия. Раствор готовят согласно указанным на упаковке пропорциям. Плиточный клей наносят специальным шпателем, устраняя возможные пустоты или щели. Толщина слоя из раствора – 10 мм.
На еще влажный клей укладывают плитку. Эксплуатацию системы можно начинать после полного высыхания раствора. Этот термин указан производителем на упаковке.

Условия легитимности монтажа напольной водяной теплосистемы

Монтаж водяных тёплых полов для обогрева многоквартирных жилых домов закладывается в проект изначально, а в частных жилых домах разрешён при наличии автономной системы отопления.

Самостоятельная установка устройств подогрева полов с отбором теплоносителя из систем центрального отопления или горячего водоснабжения запрещено законом, так как температура и давление в этих системах рассчитаны на циркуляцию через радиаторы – отопительные приборы другой конструкции, количество которых, кроме того, входит в проектный расчёт.

Монтаж водяных тёплых полов в многоквартирных домах на базе сети центрального отопления должен производиться с установкой теплообменника и только после согласования с эксплуатирующей сеть организацией.

Электрический теплый пол в ванную комнату

Системы электрического подогрева помещения отлично подходят для любых помещений, в том числе и тех, в которых эксплуатация водяного теплого пола невозможна или крайне затруднительна. Монтаж и установка электрического теплого пола достаточно проста в своем исполнении, поэтому с ней может справиться любой человек.

Даже девушка справится с этой задачей

Ванная комната – это помещение с высоким уровнем влажности, благодаря которому у негативно воздействующих на ваше самочувствие грибков имеются весьма  хорошие условия для развития. После того, как установлен теплый пол в ванной помещение становится намного суше, что сводит вероятность появления грибка к минимуму.

Как сделать в ванной теплый пол?

Если вы уверены в своих силах, вы можете ознакомиться с технологией установки теплого пола и приступить к самостоятельному монтажу системы.

Устройства теплого электрического пола в ванной комнате

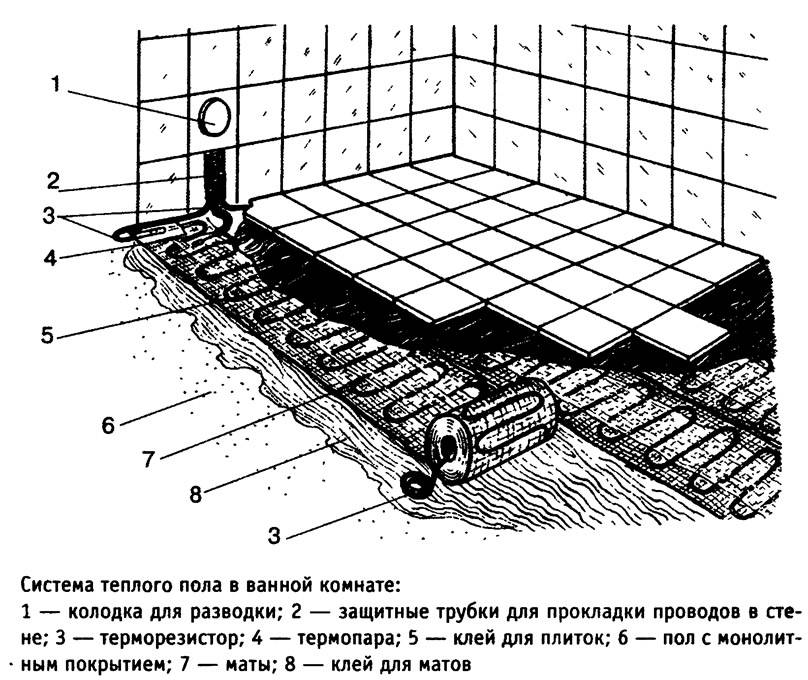

По сути, система электрического обогрева пола представляет собой отдельный от основного пола элемент, который монтируется до или во время настилки покрытия. Эта система включает в себя нагревательные кабели или маты, которые укладываются на бетонное основание (либо в процессе укладки новой плитки на старую), после чего крепко приклеивается к старому покрытию. Маты состоят из ткани, с плетеными в нее нагревательными элементами, надежно защищенными и изолированными от воздействия влаги. Чтобы осуществить подключение к электросети, к каждому мату с начала и конца присоединяются свободные провода длиной порядка 4 метров.

Питание системы происходит от сети с напряжением в 220В. За счет встроенного датчика измеряется температурный режим теплого пола в ванной, а необходимый нагрев устанавливается при помощи электронного терморегулятора.

Чтобы маты в точности подходили под различные выступы и углы в помещении, их раскраивают при помощи ножниц, а при укладке используют хлорвиниловый клей. Клеевой раствор высыхает за три дня, по истечении которых можно начинать укладывать плитку. Плиточный клей, на который укладывается плитка, наносится зубчатым шпателем. Более подробно об общей технологии в статье — как сделать теплые полы.

Нанесение клея на электрические маты зубчатым шпателем

Провода температурных датчиков и подводящие провода заводят в трубы, после чего распределительная коробка закрывается крышкой. Наиболее оптимальные способы раскроя с последующей укладкой термоматов – в районе ванны и углах помещения. Если есть необходимость, в матах делают небольшие вырезы, стараясь исключить вероятность повреждения нагревательных элементов.

Запрещается пережимать, сгибать или резать провода. Маты следует приклеивать только на чистую и сухую поверхность основы при помощи специального плиточного клея. После завершения приклейки можно начинать монтаж теплого пола в ванной с дальнейшим подключением всех необходимых элементов системы.

Снятие защитной пленки с клеящих полосок термоматов

Теплый пол в ванной, отзывы о котором в большинстве случаев положительные, являются идеальным решением при ремонте, так как предназначены для отопления именно небольших помещений. Используя терморегулятор можно настроить необходимый температурный режим и поддерживать его в нужном состоянии в течение всего дня.

В каких комнатах лучше делать теплый пол

Никаких запретов на устройство подогрева в тех или иных помещениях не существует. Но укладка нескольких слоев вместе с обогревающим оборудованием – дело довольно дорогое. При желании сделать ремонт и установить пол с подогревом, рассчитывают, где более всего необходим теплый пол.

Рекомендуется производить укладку теплого покрытия в тех помещениях, которые на полу имеют плитку. Она сама по себе холодная, и подогрев ей не помешает. К таким зонам относят ванну, туалет и кухня.

Рекомендуется укладка теплого пола и в угловых комнатах, в тех, которые более всего обдуваются холодными ветрами. Не помешает теплый пол на лоджии. По утрам, выйдя на балкон, почувствуйте тепло вашего уютного дома.

Для экономичного распределения подогрева перед началом ремонта определяют заранее расстановку мебели или сантехнического оборудования в ванной комнате. Теплые места пола будут именно над проложенными трубами и не более. Поэтому под шкафами, холодильником, под ванной и унитазом прокладку оборудования не выполняют.

Покрывают теплые полы чаще всего плиткой. Хорошо работает такой подогрев под дощатым полом или под ламинатом. Отделывать подогревающийся пол линолеумом не рекомендуется, так как покрытие часто при нагревании выделяет неприятный синтетический запах. Не делают теплые конструкции пола там, где рассчитывают постелить ковры и палацы, которые не пропустят тепло к вашим ногам.

При определении места для выполнения теплого пола нужно знать, что его конструкция поднимет уровень существующего пола на 10-11 см. В некоторых случаях рекомендуется демонтировать старую стяжку для понижения пола.

2 Разновидности теплого пола

Если говорить о типах теплых полов, то их всего два – электрический и водяной. Но существует четыре основных технологии установки теплого пола, которые используются во всем мире. Они отличаются по принципу функционирования. Чтобы определить какой тип подойдет лучше для ванной комнаты, стоит узнать базовую информацию о каждой разновидности подогрева для пола.

Инфракрасный подогрев

Самый популярный тип нагревательных элементов для полов – инфракрасная пленка, состоящая из нескольких слоев. Причины популярности – легкость установки и экономность. Инфракрасная подложка для теплого пола работает по принципу излучателя – она вырабатывает ИК-лучи, которые обеспечивают равномерный обогрев всей поверхности пола. Преимущества, выгодно выделяющие инфракрасный теплый пол:

• экономность в использовании – на каждый квадратный метр затрачивается не более 50 Вт;
• тепло распределяется равномерно, при этом не происходит пересыхание воздуха;
• инфракрасная пленка абсолютно безопасна и не представляет угрозы для здоровья;
• устанавливать такое обогрев проще всего, для этого не нужно никаких специальных инструментов, знаний и навыков;
• использовать такой подогрев можно не менее 20 лет, причем без ремонта и сервисного обслуживания.

Внимание! Бытует мнение, что инфракрасный подогрев для пола опасен для здоровья человека и даже может провоцировать развитие рака. Это не более, чем миф. Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья

Ученые исследовали влияние инфракрасных лучей на здоровье человека и не выявили никакой угрозы для здоровья.

Водяной теплый пол

Еще недавно водяной теплый пол считался самым популярным, но на сегодняшний день существуют более экономичные и простые по принципу работы варианты. Водяная тепловая система обеспечивает нагрев за счет труб, которые монтируются под напольное покрытие и бетонируется, или же устанавливается в пенополистирольные пластины. В трубах циркулирует нагретая вода или другие жидкости, в зависимости от типа системы.

Водяной теплый пол может нагреваться за счет электрической энергии, или же подключаться непосредственно к основной системе отопления – газовому или твердотопливному котлу. Плюсы водяного теплого пола:

• долговечность – система устанавливается не на один десяток лет;
• безопасность;
• возможность проведения труб по всей площади помещения, без опасения за сохранность мебели;
• возможность использовать любое финишное напольное покрытие.

Но есть и недостатки – монтаж водяного теплого пола сложно выполнить непрофессионалу. Кроме того, изначально придется прилично потратиться, чтобы закупить все необходимое для установки подогрева.

Внимание! Водяной теплый пол – это отличное решение для особняков и частных домов с автономным отоплением. Но в таких ситуациях лучше планировать монтаж обогрева на этапе проведения трубопровода

Кабельная система подогрева

Одним из популярных и универсальных вариантов для установки в ванную комнату считается кабельный теплый пол. Он состоит из трех составляющих – кабельный нагревательный элемент, датчики температуры и терморегуляторы. Преимущества кабельного теплого пола:

• возможность монтировать различными способами;
• сравнительно низкая стоимость установки и оборудования;
• высокая температура нагрева;
• безопасность при условии правильного монтажа;
• долговечность.

Установка теплого кабельного пола дает независимость от систем централизованного отопления в многоквартирных домах и позволяет поддерживать оптимальную температуру в помещении даже в холодные зимы. Но есть и минус – монтаж кабельных систем подогрева полов является трудоемким делом, выполнить его самостоятельно смогут только те, кто имеет опыт в этом деле и соответствующие навыки.

Термоматы

Это оптимальный вариант подогрева для тех, кто хочет установить теплый пол самостоятельно, но при этом не обладает сложными техническими навыками работы с кабельной системой. Это уже готовый кабельный теплый пол, покрытый несколькими слоями изоляции. Его можно без ограничений расстилать под напольное покрытие по всей площади помещения. Основные преимущества:

• отсутствие сложностей в установке;
• сравнительно низка цена;
• надежность и неограниченный срок службы;
• возможность монтажа под все разновидности напольных покрытий;
• экономия электроэнергии;
• устойчивость к влаге.

Термоматы недорогие, учитывая то, что при самостоятельном монтаже электрического пола, пришлось бы потратиться на многие другие комплектующие, кроме кабеля. Но термоматы позволяют сэкономить, потому что оплата будет осуществляться только за готовую конструкцию.

Виды труб для теплого пола

• Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
• Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
• Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
• Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

Эксплуатация

Для определения оптимального уровня нагрева пола, и подбора комфортной температуры для себя, можно провести несколько экспериментов с помощью терморегулятора. Поверхность не должна быть чрезмерно горячей, ведь ходить по такому полу будет неприятно.

К сожалению, особенности монтажа тёплых полов в ванной комнате в том, что они укладываются не по всей поверхности. Поэтому, конденсат скапливается в углах и местах соприкосновения сантехники со стенами, создавая оптимальные условия для образования плесени и грибка.

Чтобы предотвратить скапливание воды, рекомендовано использовать осушитель воздуха, такой как «Доктор Сухое». Он эффективен, расположение возможно как вертикальное, так и горизонтальное.

Осушитель — это кабель, который зафиксирован на сетке. Оснащён таймером, поэтому его легко включить после душа, установив время отключения. Он без труда монтируется под плитку.

Какую модель (водяную или электрическую), тёплого пола выбрать для своей ванной комнаты под плитку решать вам. Главное, при монтаже соблюдать технологию укладки. Тогда, он будет дарить вам своё тепло, и вы никогда не ощутите под ногами ледяной кафель.

Монтаж водяного теплого пола в ванной

Получить эффективный теплый пол в ванной комнате своими руками очень просто, если придерживаться следующей инструкции:

Как должен быть осуществлен монтаж водяного теплого пола

Демонтируют старое напольное покрытие до самого основания

Важно получить ровную поверхность. Величина перепадов по высоте – не больше 1 см

При наличии значительных неровностей рекомендуется залить тонкий слой стяжки.
На поверхность пола укладывают гидроизоляционную пленку. Ее закрепляют при помощи обычного скотча.
По периметру ванной комнаты укладывается демпферная лента. Она позволит компенсировать тепловое расширение бетонной стяжки при нагреве.
На пол укладывают теплоизоляцию. Для квартир можно использовать пенофол с фольгированным покрытием, которое должно быть обращено кверху. Если под ванной комнатой размещается неотапливаемое помещение или грунт, тогда лучше всего применить минераловатный утеплитель или экструдированный пенополистирол толщиной не меньше 50 мм. Также существуют специальные подложки для водяного теплого пола, которые оборудованы канавками для монтажа трубок с теплоносителем.

На подготовленное основание укладывается армирующая металлическая сетка.
Производится установка труб по выбранной схеме. Нужно избегать перегибов или острых углов, которые будут препятствовать нормальной циркуляции теплоносителя. Шаг между витками трубопровода должен составлять 10-30 см. Это значение зависит от площади помещения, необходимой мощности теплого пола и характеристик теплоносителя. Монтаж водяного контура должен проводиться одним отрезком трубопровода. Использовать несколько кусков недопустимо, поскольку места соединения будут слабым местом системы, где возможна утечка теплоносителя.
Трубопровод крепится к арматурной сетке при помощи пластиковых хомутов с шагом 1 м.
Конец контура подсоединяется к коллектору, к которому также подключается теплоноситель. Он предназначен для регулировки температуры системы.

После установки всех составляющих системы происходит ее испытание. Для этого в трубопроводы подается теплоноситель под давлением 5 бар на протяжении суток. Если нет утечек, можно приступать к следующему этапу работ.
Производится заливка цементно-песчаной стяжки под плитку. Ее толщина должна составлять 3-5 см. Делать ее более тонкой или толстой не следует, поскольку в этом случае теплый пол не сможет эффективно функционировать.
После затвердения стяжки приблизительно через 3-5 дней можно приступать к укладке плитки при помощи специального клея.

Полностью готовый теплый пол в ванной комнате данного типа можно эксплуатировать только через 5-7 дней.

Подготовительные мероприятия

Корректность предварительных работ определяет надежность и эффективность системы отопления. На этой стадии можно уточнить основные технические характеристики, дополнительные требования пользователей к удобству управления.

Проектирование

Для эффективного обогрева помещений пользуются упрощенной пропорцией – 10 кВт мощности на 100 м кв. отапливаемой площади.

Точный расчет выполняют с учетом:

• климатических условий в регионе;
• ориентации помещения относительно сторон света;
• наличия оконных (дверных) проемов;
• изоляционных параметров внешних стен;
• режима проветривания;
• высоты потолков.

Циркуляционный насос входит в состав водяного отопления.

В состав системы водяного отопления включают:

• котел;
• циркуляционный насос;
• трубы;
• коллектор с регуляторами;
• выход для слива жидкости;
• фитинги, разветвители, краны, другие компоненты обвязки.

Для упрощения расчета применяют данные, соответствующие типовым начальным условиям. Этот подход позволяет исключить сложные вычисления с применением давления, аэродинамического сопротивления и других параметров.

Если диаметр труб составляет 16 мм, длину одного контура делают не более 80±10 м. На отапливаемой площадке из этих элементов создают рабочие линии в форме спирали или «змейки». Шаг укладки уменьшают (5-7 рядов) около оконных проемов и внешних стен. Под мебелью и сантехникой оставляют пустые зоны.

В таблице приведены параметры, которые можно использовать для расчета.

Шаг укладки, см	Рекомендованная температура воды, °C	Общая длина трубы для 1 м² площади в погонных метрах
10	33	10
15	35	6,7
20	38	5
25	40	4
30	43	3,4

Упростить создание проекта позволит специальная программа.

С ее помощью можно:

• нарисовать план помещений с оконными и дверными блоками, схему укладки;
• рассмотреть макет в форме 3D с разных сторон;
• рассчитать параметры системы отопления с использованием характеристик котла.

С помощью компьютера можно создать проект теплого пола.

В проект с электрическими компонентами добавляют схему подключения к сети питания, терморегулятор и УЗО.

Подготовка комплекта

Состав функциональных компонентов определяет вид теплого пола. При установке водяного отопления надо изучить особенности материала, из которого сделаны трубы (см. таблицу).

Материал	Преимущества	Недостатки
Сталь	Низкая цена	Разрушение коррозией, сложный монтаж
Нержавеющая сталь (гофра)	Долговечность, прочность	Высокая цена
Медь	Пластичность, длительный срок службы, устойчивость к коррозии и температурным перепадам	Высокая цена
Полипропилен	Простая укладка	Большое количество сварных швов
Сшитый полиэтилен	Стойкость к механическим повреждениям, герметичность соединений	Большой допустимый радиус изгиба

Перечень других комплектующих составляют по утвержденному проекту.

Подготовка основания

Межэтажное перекрытие из бетонных плит очищают, устраняют большие перепады по высоте. Заделывают щели и трещины. Для создания гидроизоляции укладывают полиэтиленовую пленку внахлест.

Для предотвращения потерь тепла укладывают слой из любого материала:

• пенопласта;
• пенополистирола;
• минеральной ваты;
• пробки;
• вспененного полиэтилена.

Для предотвращения потерь тепла используют пенопласт.

Фольга, размещенная сверху, направит ИК-излучение в сторону комнаты. Периметр закрывают демпферной лентой. Трубы фиксируют крепежными уголками.
