Виды теплых полов
В случае проживания в обычной квартире многоэтажного дома, вы решили убрать радиаторы, а вместо устроить теплый водяной пол, то вы так сделать не сможете, т.к запрещено подключение данной конструкции к системе центрального отопления. А также, его нельзя устраивать, если внизу соседи. Однако, в индивидуальном домовладении с отдельной отопительной системой, полы с подогревом будут лучше батарей.
Эта система нуждается в связи с отопительной системой, подающей воду. Она является мощным потребителем в общей квартирной системе. Из-за нее могут возникнуть проблемы у соседей с отоплением и водой.
А для постоянного поддерживания давления системы будет нужен насос. Поэтому для многоквартирных домов лучше выбирать электрическую систему и проблем с соседями не будем.
Электропол
Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.

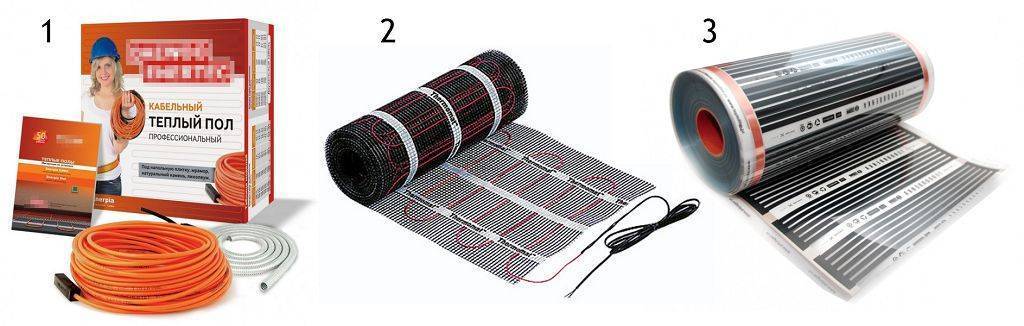

Виды электрических полов
Теплый электрический пол
Кабельный пол
Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.
Монтаж кабельного теплого пола
Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.
Нагревательные маты
Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.

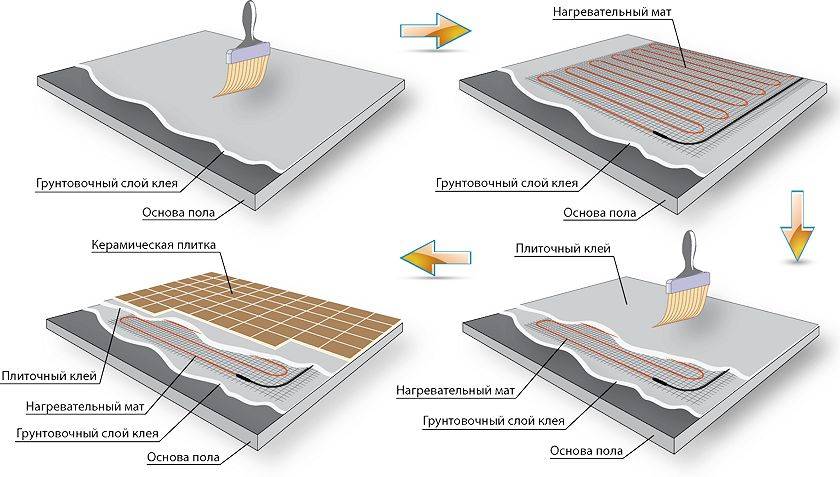

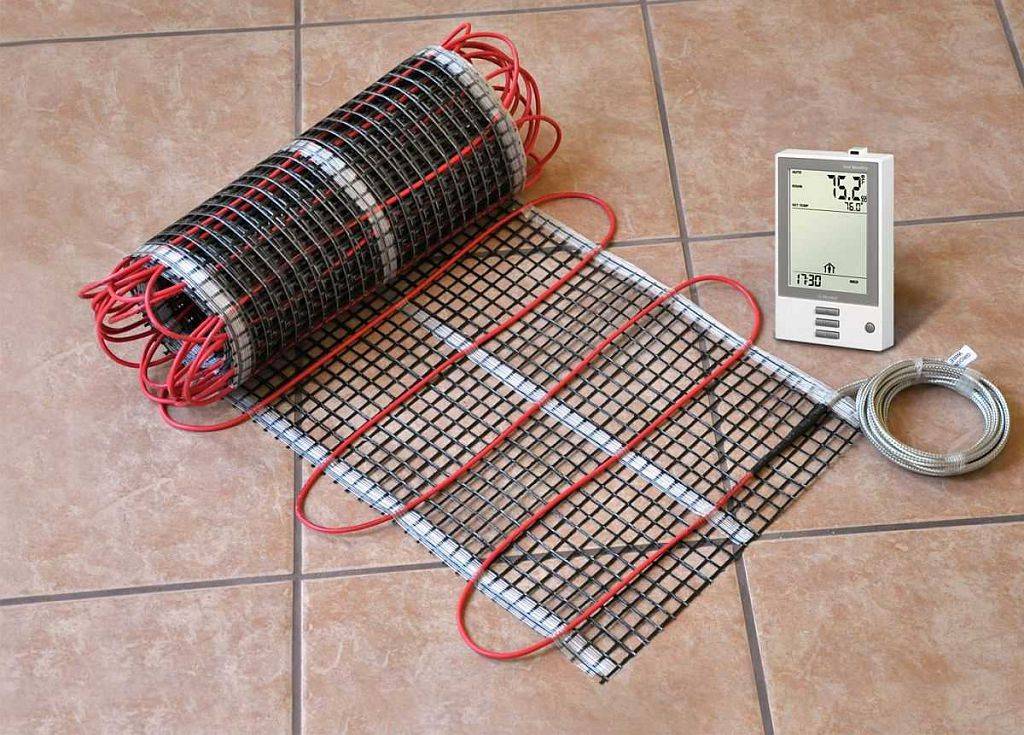

Нагревательный мат
Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.

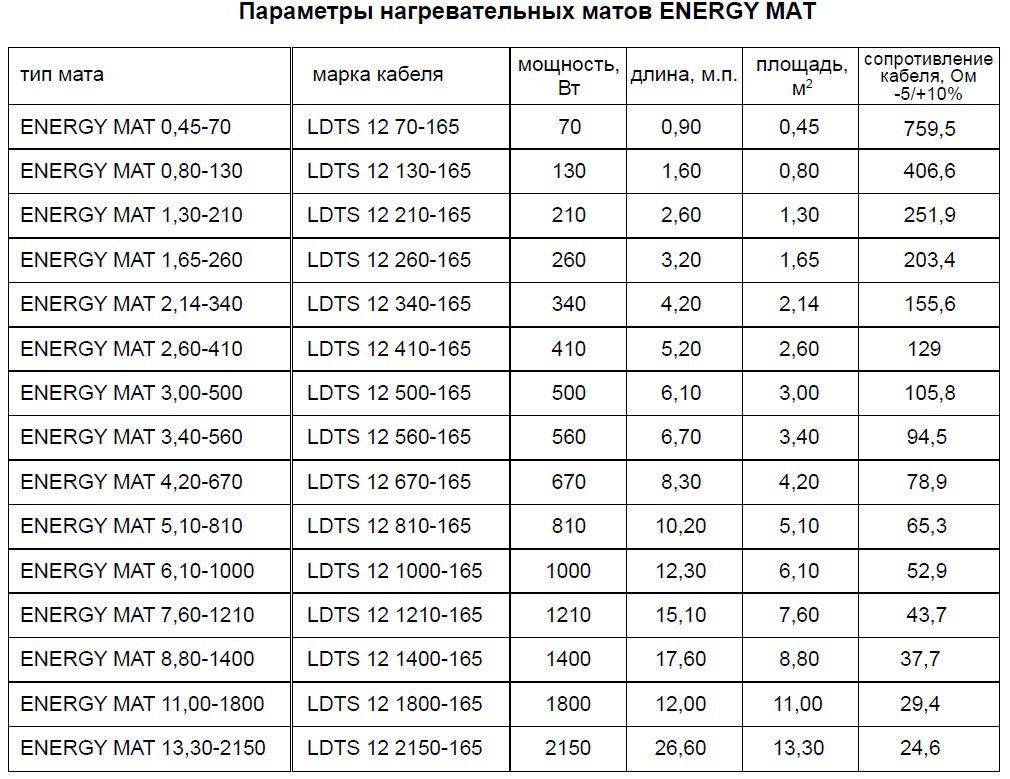

Параметры нагревательных матов Energy
Инфракрасный пол
Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.
Инфракрасный теплый пол
Преимущества инфракрасных теплых полов
Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.

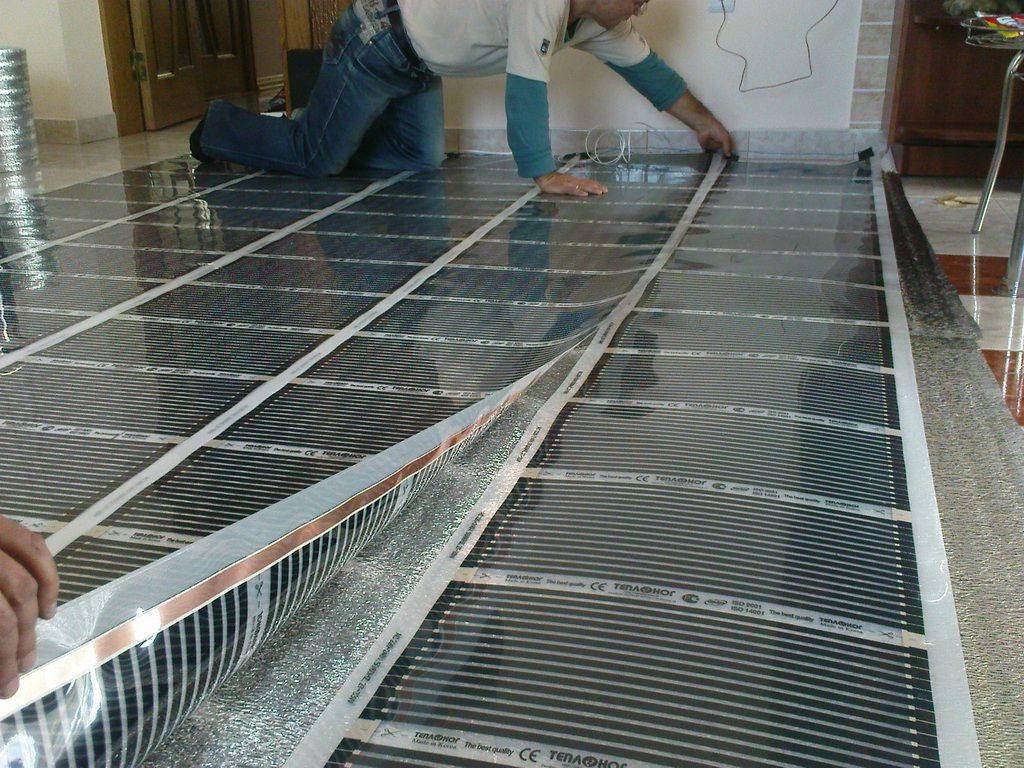

Укладка пленочного пола
Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.

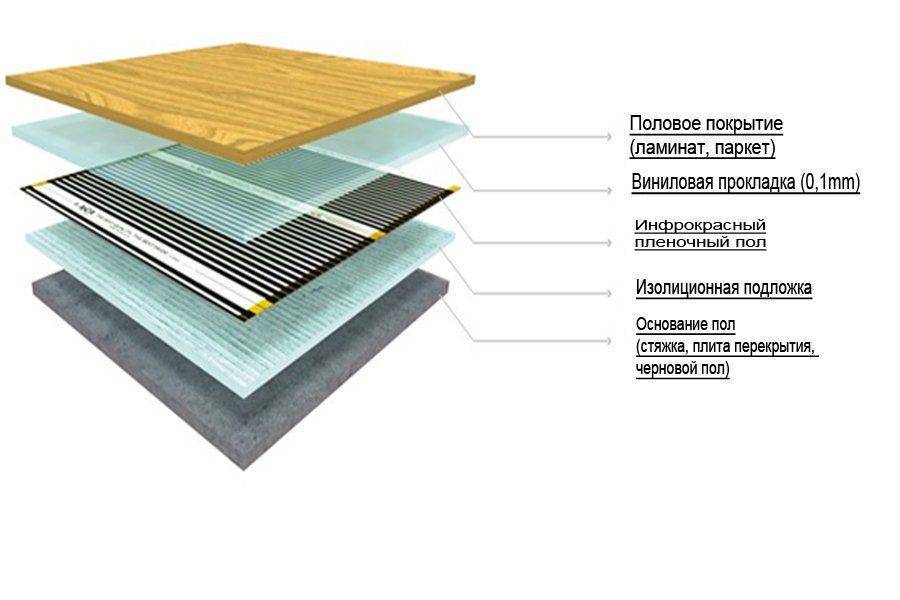

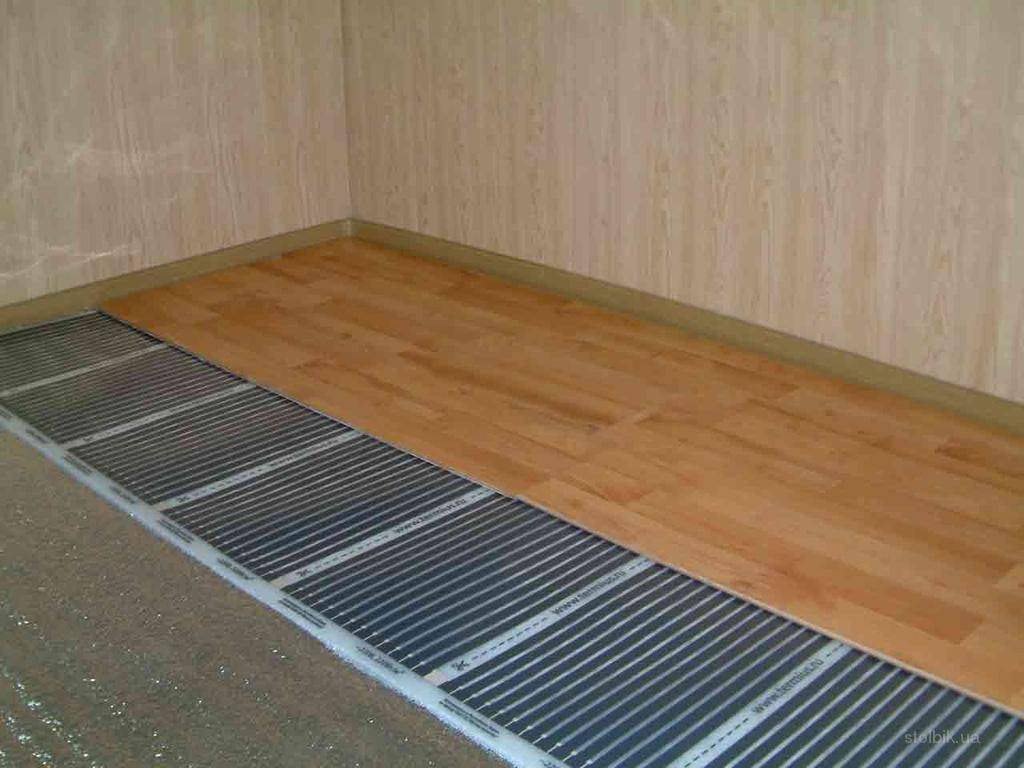

Схема укладки пленочного пола
Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.
Таблица. Какой электрический пол лучше?
| Принцип сравнения | ИК пол | Мат нагревательный | Кабельный пол |
|---|---|---|---|
| Монтаж | Укладка материала производится прямо под финишное покрытие | Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки | Установка возможна только при обустройстве цементной стяжки |
| Максимальная мощность, Вт/м кв. | 220 | 160 | 110 |
| Возможные варианты напольных покрытий | Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом | Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски. | Любой вид покрытия |
| Экономность | Высокая | Средняя | Средняя |
| Наличие электромагнитного поля | Отсутствует | 0,25 мкТл | 0,25 мкТл |
Как устанавливают обогревающую конструкцию
Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.
Монтаж водяной системы
Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

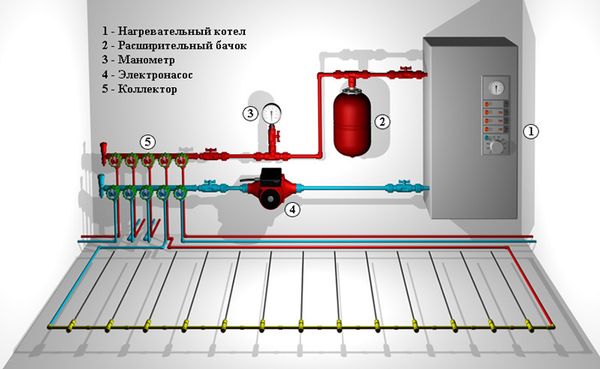

Водяной теплый пол
Пол, на котором будут проводиться работы должен быть идеально ровным
Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции
Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.
Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.
Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.
По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).
Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).
На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.
Монтаж кабельной системы
Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.
Схема подключения кабельного теплого пола
Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.
Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.
Монтаж инфракрасной системы
Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.
Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.
Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.
Монтаж пленочного инфракрасного пола
Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.
Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.
Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием
Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию
Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.
Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.
Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.
Теплый пол на балконе зимой. Тепло из комнаты и есть обогрев
Основным источником тепла на нашем теплом балконе является теплый воздух из квартиры . Надо лишь держать приоткрытой дверь на балкон. И не закрывать её надолго, если не включать теплый пол! Иначе, балкон неизбежно остынет за несколько часов.
Теплый пол включается редко : в морозы, когда нет отопления квартиры или остекление балкона слишком большой площади. Но, мы настоятельно рекомендуем его смонтировать. Затраты небольшие на него, но тогда это будет полноценное помещение с независимым отоплением. Когда нужно, тогда и включили. Пусть лучше будет.
Тепла из комнаты хватает, чтобы на нашем балконе без дополнительного подогрева всю зиму спокойно росли цветы или находилась микроволновка с холодильником, например. Т.е. температура будет лишь на несколько градусов ниже, чем в комнате. Связано это с плохим перемешиванием воздуха без теплового прибора под окном и большим размером этого самого окна.
Конечно, совсем без отопления балкона можно обойтись при условии, что вам не нужно, чтобы там была точно такая же температура, как и в комнате. Просто под цветы, например. Им зимой 15 – 18 градусов – самые комфортные условия. А, если вы там планируете рабочее место для себя, то отопление надо сделать. Тогда будет перемешиваться воздух на балконе и вовлекаться тепло из комнаты. Если же нет отопления, то это будет происходить с трудом.
Если не сделано отопление балкона
Как временное решение: даже самый маленький и дешевый напольный тепловентилятор способен серьезно улучшить перемешивание воздуха на балконе. Надо лишь поставить его на режим вращения без подогрева . Так он не будет почти потреблять электричество. Установить его в дверном проеме балкона или рядом с ним, чтобы не мешался. Можно установить как в сторону балкона, так и в сторону комнаты. Пробуйте оба варианта. Он будет выталкивать воздух с балкона, чтобы тепло из квартиры интенсивнее туда поступало. Но, это временное решение. Теплый пол или стационарный конвектор все же правильней.
Организация отопления
Самовольный перенос батареи на лоджию строго запрещен, так как это затрагивает весь стояк центрального отопления. Установка батареи на лоджии –дополнительная нагрузка на систему: снижается общий теплообмен и скорость циркуляции теплоносителя по системе, а нарушения в установке могут привести к образованию воздушных пробок и заморозке системы отопления всего дома. Несанкционированная перенос и врезка в центральную систему отопления приведет к административной ответственности, большим финансовым потерям, вас обязуют вернуть все в первоначальный вид, кроме того, заплатите баснословный штраф за вынос батареи на лоджию.
Видео по выносу радиатора
[su_youtube url=»https://www.youtube.com/watch?v=U9297TwtDsk»]
Для законного переноса отопления придется пройти множество согласований. В переносе есть смысл, если лоджия большая, с выносом батареи вы получите несколько дополнительных метров жилой площади, практически отдельную комнату с отоплением, а как следствие, увеличите стоимость квартиры.
Что делать, чтобы получить разрешение на перенос батареи:
- Заказать инженерный расчет теплопроводности, и утеплить лоджию в соответствии с расчетами.
- Получить заключение сертифицированной компании о том, что лоджия остеклена и утеплена согласно нормам СНиП, исключено промерзание батарей.
- Выбрать схему выноса отопления, подготовить проект, получить разрешение на перенос батареи.
Только при грамотном остеклении и утеплении лоджии, если вам удастся доказать, что лоджия теплое, а не летнее помещение, вы сможете получить разрешение на вынос.
Важно: Перенос батарей и их подключение к центральной системе лучше доверить профессионалам, в случае аварийных ситуаций именно они будут нести ответственность за неграмотный перенос, протечки либо разморозку системы отопления.
Установка
Чтобы не отапливать улицу, а лоджия всегда оставалась теплой, перед тем как перенести батареи, оклейте стену фольгированным экраном.
Отражающий экран позволяет снизить теплопотери
Для равномерного прогрева помещения, чтобы отделка лоджии не портилась от перепадов температуры, целесообразно переносить батарею из комнаты под окно лоджии. По нормативам СНиП батарея на лоджии должна занимать в длину не менее половины длины окна, это поможет избежать промерзания стен по углам.
Слева – правильный перенос, справа — неправильный перенос радиаторов
Примеры подсоединение радиаторов и теплоотдача
Для переноса радиатора под окнами делается разметка: 100 мм вниз от подоконника, от пола до батареи 60-120 мм. От стены батарея должна отступать на 20 мм и более. Один кронштейн ставится внизу, посередине, он фиксирует нижнюю часть в неподвижном состоянии, и два — сверху, на них приходится весь вес батареи. Если в батарее более 12 секций нужно добавить еще один верхний кронштейн.
Собираем батарею: ставим прокладки, закручиваем глухие и проходные заглушки, монтируем кран маевского и «американки». Далее батарею навешиваем на кронштейны.
Плотно закручиваем отсекающий кран, чтобы перекрыть подачу теплоносителя. Если кран не предусмотрен, то батареи придется переносить после отопительного сезона.
Схема переноса батареи
Обрезаем старый радиатор, делаем резьбу и устанавливаем входной кран. Через фитинги соедините трубой новую батарею и кран. Для уплотнения и герметизации соединений используйте паклю или фум-ленту.
Схема переноса батареи с перемычкой – байпасом
Внимание: При переносе батареи на лоджию, следите, чтобы не было контруклона, это поможет избежать завоздушивания системы отопления.

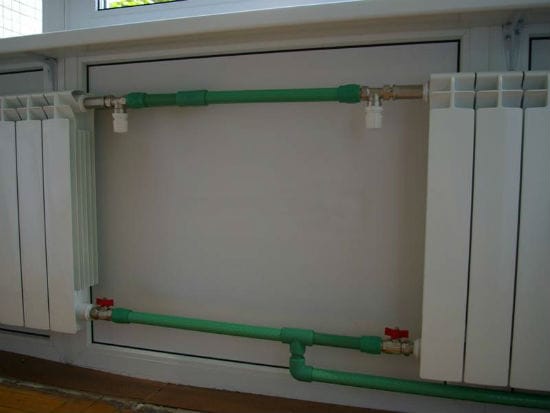

Отопление лоджии, фото переноса и соединения батарей
Использование керамических покрытий
Самый лучший вариант покрытия для такого типа подогрева полов – это плитка керамическая. Она даже при сильном нагреве остается самым экологичным материалом среди всех используемых для заключительного этапа отделки пола. Также она даже при многократном цикле «нагревание-остывание» не разрушается, обладает максимальными показателями влагостойкости, легко чистится. Кстати, высокая скорость нагрева может быть и минусом использования керамики – не всегда оно является для ног полезным. Плитка как финишное покрытие для водяного пола – оптимальный вариант для тех, у кого постоянно мерзнут ноги и кто часто простывает.

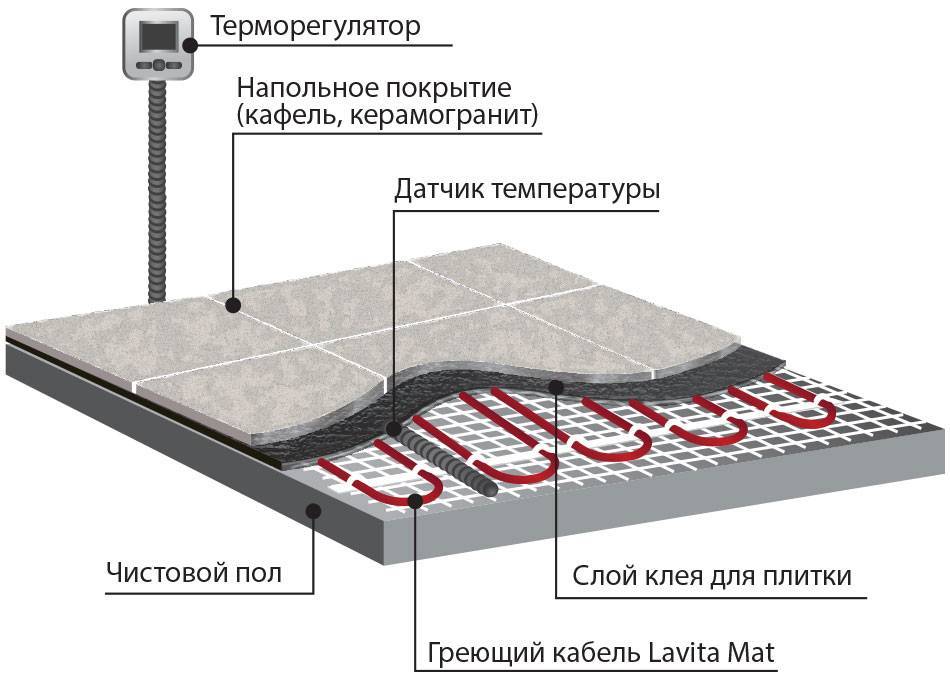

Теплый пол под плитку
В целом же, плитку такого типа можно укладывать в абсолютно любых помещениях, если она устраивает собственника как покрытие. Стоит помнить, что теплые полы обычно обустраиваются там, где контакт ног и пола длительный.
Плитка поверх теплого пола
Однако керамическую плитку выбирать надо с умом. Например, если в помещении полы не будут испытывать значительной нагрузки, то можно укладывать плитку достаточно тонкую. При этом получится добиться максимальной температуры
Рекомендуется при выборе материала обратить внимание на следующие показатели
- Твердость материала. Она характеризуется так называемой десятиступенчатой шкалой Мооса. В квартиру можно приобретать плитку, относящуюся к 5-6 классу твердости.
Водопоглощение. В помещениях, где уровень влажности высокий, укладывается плитка с самым низким значением – не более 3%, для остальных, за исключением кухни, этот параметр может быть любой. Для кухни же рекомендуется использовать плитку со значением водопоглощения, равным 6%.
- Устойчивость к износу. По этому показателю плитка делится на 5 классов. В помещениях, где воздействие на пол незначительно, можно положить плитку 2 класса, а в остальных комнатах лучше использовать материал 3 или 4 класса.
- Устойчивость к воздействию химических реагентов. Любая плитка сама по себе – материал достаточно прочный в этом отношении, но особенно актуален данный показатель для полов в гараже, в кухне, в ванной.
Теплый пол под плитку
Также обращается внимание и на пористость материала. Специалисты не советуют использовать материал низкой плотности
Укладка плитки производится на водяные полы таким образом: обустраивается сама система подогрева, которая затем заливается стяжкой на основе цемента. Далее плитка укладывается в соответствии с выбранным рисунком и при помощи специального клея приклеивается к поверхности высохшей стяжки
Важно проверить ровность чернового основания при помощи горизонтального уровня. Включать систему можно только после окончательного высыхания клея, иначе можно испортить качество работ по укладке покрытия пола
Укладка теплого водяного пола под плитку
Настил электрического вида
Еще один вид настила, который можно применять на балконах, — электрический пол. Обычно для его установки нанимают специалистов, поскольку она обладает своей спецификой.
Кабель для нагревания армирован стекловолокном, иногда состоит из двух жил, которые проводят ток, медного проводника, полиэфирной пленки, алюминиевого экрана и ПВХ-слоя.
Установка электрического пола выполняют в несколько этапов. Сначала утепляют пространство, чтобы усилить нагревающий эффект. Затем подбирают подходящую теплоизоляционную секцию и укрепляют монтажной лентой каждый слой укладки кабеля. Между витками провода укладывают термодатчик в гофре. Холодный конец нагревательной секции вместе с проводом от термотдатчика подводят к терморегулятору. Монтировать такой прибор должен опытный специалист. Затем поверх кабеля заливают стяжку (3-5 см) и подсоединяют его, ждут когда поверхность затвердеет естественным образом.

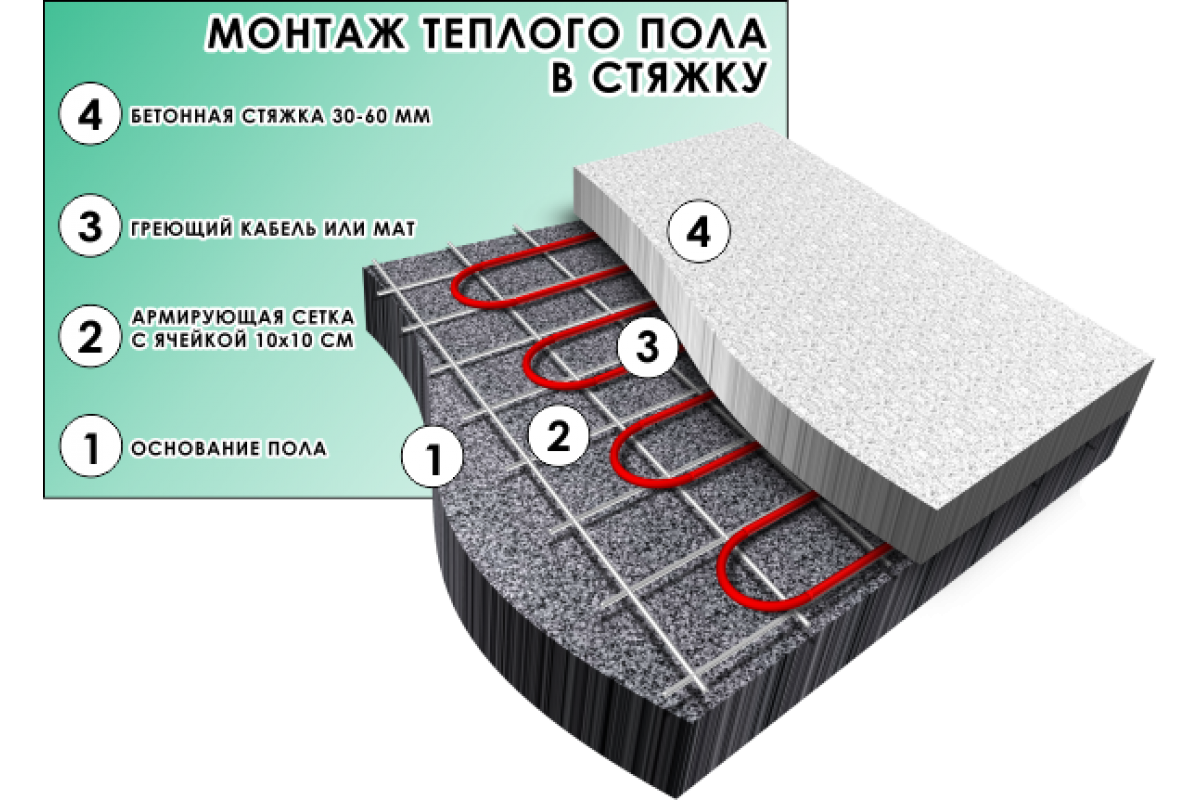

Типичная схема укладки теплого — кабельного пола.
Такая система обогрева считается довольно сложной и несколько трудоемкой для установки, но если сделать эти полы на балконе, то можно получить большой и равномерный уровень обогрева по всему периметру комнаты. Кроме этого, такой настил может уберечь от сквозняков на балконе, поскольку теплый воздух создаст температурный барьер.
Греющий электрический кабель
Элемент нагрева в электрическом кабельном полу — двужильный экранированный кабель 5 мм, а управление системой производится через регулятор. Устройство функционирует от напряжения 220 Вт, оно нагревает поверхность от +25 до +32 градусов.
Провод кладётся в бетонный раствор или смесь плиточного клея, хотя возможна укладка «сухим» способом.
Достоинства греющего кабеля:
- размер электромагнитного поля, исходящий от системы, небольшой и не опасен для человека;
- так как в конструкции используются жилы малой мощности, то срок службы значительно увеличивается;
- наличие экранированной плёнки обеспечивает электро и пожаробезопасность, защищает от повреждений.
Минус кабельного устройства, залитого стяжкой из бетонного раствора — в тяжести сооружения и продолжительности монтажа.
Монтаж
Принцип обустройства электрического кабельного пола на балконе, схож с процессом укладки кабельных матов:
начинать нужно с подготовки черновой поверхности — очистки и выравнивания;
затем надо сделать теплоизоляцию — уложить экструдированный фольгированный пенополистирол 20 — 30 мм толщиной;
залить бетонную стяжку поверх теплоизоляции толщиной 10 — 15 мм — не будет контакта материала с утеплителем, и риск перегрева сведётся к минимуму;
уложить монтажную ленту и расстелить кабель согласно запланированной схеме — фиксация провода осуществляется лентой;
установить терморегулятор и термодатчик — для проводов, идущих от пола к блоку управления необходимо сделать штробы;
постелить финишное покрытие — только после высыхания стяжки.
Монтировать кабель следует на хорошо утеплённой лоджии, иначе вы попросту будите обогревать улицу. Перед заливкой бетонной смеси следует проверить систему на работоспособность.
Как сделать водяной теплый пол на балконе
Теплый пол водяного типа на лоджии или балконе монтируется по стандартной схеме. То есть:
- монтаж трубной разводки по полу;
- подключение к коллектору, который устанавливается на стене;
- установка терморегулятора.
Первый этап – это раскладка труб и крепление к полу. Схемы раскладки разные. На балконе лучше использовать змейку. При этом нагнетательный контур, который выходит из коллектора подачи теплоносителя, надо укладывать у окна. В нем вода с большей температурой, что обеспечит максимальную защиту от холода, исходящего от остеклительной конструкции.
Расстояние от трубы до стенки балкона – 10 см. Между трубными контурами 20-30 см. Чем меньше расстояние, тем теплее в комнате, тем ниже температуру можно держать в системе отопления. Но это затраты на большее количество труб. Соответственно и за услуги мастера придется заплатить больше.
Крепление труб к полу производится специальными приспособлениями, которые называются якоря. Их производители труб предлагают в комплекте к теплому полу. Вместо них можно использовать другие приспособления. К примеру, тот же грибовидный саморез.
Есть другая технология – укладка специальных мат с бобышками. Именно между ними и укладывается труба.

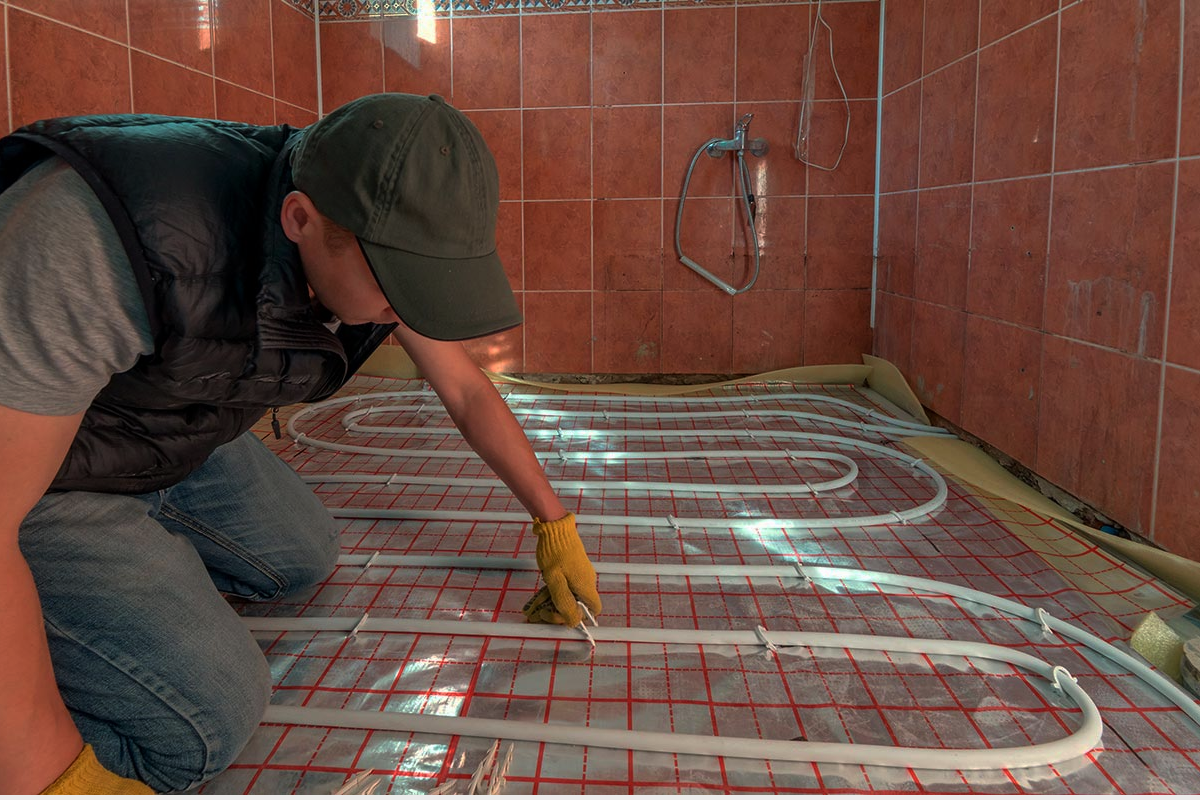

Монтаж труб теплого пола
Подключение к коллектору
Коллектор, она же гребенка, это обычный кусок трубы, в котором сделано несколько отверстий, являющихся выходами или входами для теплоносителя. Трубы две, расположенные параллельно друг друга. Одна предназначается для подачи теплоносителя, вторая для обратки. Отдельно для балкона коллекторное устройство не устанавливают. Его монтируют для нескольких помещений.
Для балкона выделяют по одному отверстию в каждой гребенке. Именно к ним трубы теплого пола подключаются через отсекающих вентиль или шаровой кран. Если система автоматизирована, то используется двухходовый клапан.
Подключение теплого пола к коллектору
Установка терморегулятора
Этот прибор отслеживает температуру теплого пола и регулирует ее по мере необходимости для поддержания комфортного режима. Состоит он из датчика и регулятора (термостата). Первый монтируется на полу между нагревательными элементами. Второй на стене. Первый отслеживает температуру, второй регулирует подачу теплоносителя.
Это независимый от теплого пола прибор, который работает от сети электропитания напряжением 220 В. То есть подключают его к розетке.
Инфракрасный теплый пол
Устанавливать ИК «теплый пол» нужно с составления схемы расположения пленки. При этом должны соблюдаться следующие требования:
- провода не должны перекрещиваться;
- пленка укладывается вдоль балкона в один ряд;
- в местах, где планируется установка мебели, укладка ИК-пленки исключается;
- по периметру расстояние до стен — 25-30 см;
- термодатчик укладывается посредине балкона, но с условием, что его штатной проводки хватит до терморегулятора.
Материалы и инструменты
Для отопления балкона с помощью ИК-пленки нужно приобрести:
комплект инфракрасной системы обогрева. В него входят:
- пленка;
- электропровода;
- контакты в виде клипс;
- зажимы для фиксации ИК-пленки;
- скотч, с нанесенным битумом.
- термодатчик и провода для него;
- терморегулятор;
- фольгированный утеплитель (можно подложку толщиной 40-50 мм);
- рулонный гидроизоляционный материал — нужен при укладке ламината, штучного паркета, паркетной доски;
- изоляционную ленту;
- малярную ленту или бытовой скотч.
Из инструментов под руками должны быть:
- нож или ножницы;
- рулетка;
- пассатижи;
- строительный карандаш или фломастер.
Подготовка основания
ИК-пленка очень чувствительная к любым неровностям основания, на которое монтируется. Поэтому балконная плита выравнивается. Как это сделать, можно посмотреть здесь.
Перед монтажом пленки:
- поверхность основания пола тщательно пылесосится;
- укладывается термоизоляционный слой из фольгированной подложки толщиной 40-50 мм — отражающая сторона должна смотреть вверх;
- соединительные швы проклеиваются специальным металлизированным скотчем;
- фольга заземляется через ближайшую розетку на кухне (в других помещениях «земли» может не быть);
- под термодатчик и проводку от него вырезается углубление в утеплительном слое.
В утеплителе вырезается углубление под термодатчик.
Важно: практически во всех инструкциях, размещенных на специализированных сайтах, схема монтажа выглядит так:
- стяжка;
- фольга;
- «Пенофол», уложенный отражающей стороной вверх, затем ИК-пленка.
По мнению редакции сайта, фольга на стяжке — рекламный ход, т.к. в плотном пространстве отражающие свойства фольги исчезают. Нужен минимальный зазор, чуть больший за длину волны, чтобы эффект зеркала сработал.
Инструкция по монтажу
Пошаговый алгоритм работ по устройству теплого пола из ИК-элементов выглядит следующим образом:
в стене выбиваются штробы под питающий кабель. Ширина — 20 мм, глубина — 20 мм, длина 150 мм над уровнем пола. Коронкой или болгаркой вырезается углубление под терморегулятор.
Устанавливается терморегулятор.
ИК-пленка разрезается на полосы по специальной отметке;
Отметка линии реза.
Пленка режется на полосы.
свободные серебряные контакты (к ним не будет производиться подключение) заделываются битумным скотчем (в большинстве комплектов входит в перечень);
Изоляция серебряных контактов.
- пленка размещается на балконе медной полосой вниз в соответствии с составленной схемой. Полосы между собой и к фольге крепятся бытовым скотчем или малярной лентой;
- к токопроводящей полосе с помощью клипсы крепится клемма. Для этого верхняя часть клипсы вводится внутрь пленки через технологический разрез, нижняя остается снаружи. После этого клипса обжимается пассатижами;
Клипса клеммы вставляется внутрь пленки.
Клемма (клипсы) обжимаются.
в клемму вставляются оголенные провода и зажимаются;
Подключение токоведущих проводов к клемме.
открытые места клеммы и проводки изолируются полосками битумного скотча: одна наклеивается сверху, другая — снизу, после чего плотно соединяются. Если между полосками скотча остались пузырьки воздуха, их необходимо удалить;
Изоляция мест подключения.
- для термодатчика, проводов и клемм в утеплителе вырезаются углубления;
- укладывается датчик температуры. Для этого над выемкой в утеплителе под измеритель температуры ИК-пленка заворачивается. На ее обратную сторону битумным скотчем крепится измерительный прибор. Провода от датчика утапливаются в разрез в утеплителе. Пленка возвращается и снова приклеивается к утеплителю скотчем;
Подключение термодатчика.
Крепление датчика к пленке.
- все уложенные в утеплитель провода заклеиваются скотчем;
- токоведущая проводка через клеммы подключаются к терморегулятору;
- проводится заземление всей системы;
- производится пробный пуск.
Более подробно монтаж инфракрасного теплого пола изложен в работе «Монтаж инфракрасного теплого пола под ламинат».
Инфракрасный тёплый пол
Инфракрасный электрический пол — популярная модель, особенно для обустройства на балконе. Конструкция — это два слоя плёнки из полиэстера с карбоновыми пластинами внутри.
Работа ИК-пола — генерация длинноволновых инфракрасных лучей. Плёнка бывает разных видов, различается мощностью, температурой нагрева, толщиной и областью применения.
При выборе мощности ленточного пола для лоджии, следует учитывать характеристики отделочного материала. При большой мощности, рекомендовано стелить керамику.
Достоинства и недостатки
Главные достоинства плёнки:
- экологичность и безопасность для человека;
- устройство не ухудшает качество воздуха, так как нагревает предметы, а не воздух;
- не излучает электромагнитные волны;
- не сказывается на высоте помещения — толщина плёнки всего 0,3 мм;
- при повреждении одного участка, вся плёнка продолжает функционировать;
- долговечность, практичность, не требуется ремонт.
В связи с гибкостью полотна, его легко укладывать в помещении любой формы, несложно демонтировать. Монтажный процесс простой и не продолжительный, так как нет надобности в стяжке. Подходит для обогрева открытых помещений, таких как балкон, даже зимой.
Основной недостаток инфракрасных полов — затраты на электроэнергию, но так как чаще балконы имеют небольшую площадь, то они не значительные. Невозможность размещения на плёнке тяжёлой мебели — это тоже один из минусов модели.
Монтаж
Утепление лоджии Теплый пол и электрика (ЧАСТЬ 2) СТРОИМ ДЛЯ СЕБЯ
Монтируется плёночный пол на лоджии в несколько этапов:
подготавливается основание — важно, чтобы оно было ровным;
укладывается утеплитель с отражающем слоем (фольгированный изолон), стыки между листами проклеиваются при помощи скотча;
- вырезаются проёмы в утеплители под контакты и датчик, чтобы не было выступов;
- монтируется инфракрасная плёнка, при необходимости она разрезается строго по специальным линиям;
подключаются контакты и изолируются битумным скотчем;
устанавливается регулятор и термодатчик;
- стелиться полиэтилен поверх плёнки с небольшим нахлёстом;
- укладывается напольное покрытие.
Использование данного обогрева возможно сразу после установки.
