Элементы тисков
Зажимное приспособление должно иметь несколько основных элементов:
- губка неподвижная;
- губка подвижная;
- винтовой механизм;
- уголок поперечный;
- скоба подвижной губки;
- ползун;
- основная опора (уголок продольный).
Схема самодельных тисков
Конструктивно решение зажима может быть различным. Иногда в качестве исходных материалов используют даже обычные пассатижи.
Самые простые конструкции
Принято определять по особенностям устройства следующие виды тисков:
- массивные стационарные. Такие обычно размещают на одном из углов верстака. В кузнях принято устанавливать на отдельную опору, установленную на мощный фундамент;
- поворотные можно использовать с нескольких сторон. При необходимости расположение губок ориентируют в разных направлениях;
- машинные предусматривают для использования на сверлильных станках. Можно располагать подобные изделия на фрезерных столах, строгальном или долбежном оборудовании, а также на сварочных линиях;
- клиновые отличаются тем, что конструкция имеет своеобразный вид. Такие фиксаторы позволяют развивать довольно большие усилия прижатия закрепляемых деталей;
- параллельные конструкции Моксона. Особенностью их является использование не одного, а нескольких винтовых зажимов. Длинномерные детали в разных частях закрепляются в разных точках;
- вертикальные используют для обработки изделий, имеющих большую высоту. Опора подобных тисков может находиться внизу, а зона обработки располагается сверху.
Возможные проблемы и их решения
При использовании тисков могут возникать различные проблемы, такие как плохой зажим, поломки и т.д. В этой инструкции мы рассмотрим основные возможные проблемы и их решения:
- Проблема 1: Недостаточный зажим Если тиски плохо зажимают детали, то это может привести к их смещению или повреждению во время обработки. Причиной этой проблемы может быть неправильно настроенный зажим или износ зажимных механизмов. Решение: Необходимо проверить зажимные механизмы тисков и настроить их так, чтобы зажим детали был достаточно сильным. Если зажимные механизмы изношены, то их необходимо заменить.
- Проблема 2: Повреждение зажимных челюстей При неправильном использовании тисков или обработке деталей в них может произойти повреждение зажимных челюстей. Это может привести к плохому зажиму деталей или даже поломке тисков. Решение: Необходимо проверить зажимные челюсти тисков и заменить их, если они повреждены. При использовании тисков необходимо следить за тем, чтобы они не попадали под действие слишком больших механических нагрузок или ударов.
- Проблема 3: Износ зажимных механизмов При частом использовании тисков могут изнашиваться их зажимные механизмы. Это может привести к плохому зажиму деталей или поломке тисков. Решение: Необходимо периодически проверять состояние зажимных механизмов тисков и заменять их при необходимости.
Тиски — это неотъемлемый инструмент в металлообработке, деревообработке и других отраслях. Они могут иметь различные типы, формы и размеры, каждый из которых подходит для определенных задач. Для создания тисков можно использовать различные материалы, такие как сталь, чугун или алюминий. При использовании тисков необходимо учитывать некоторые особенности, например, следить за их работоспособностью, точностью и защитой от коррозии. Кроме того, возможны различные проблемы при использовании тисков, такие как недостаточный зажим, повреждение зажимных челюстей или износ зажимных механизмов.
Пример изготовления изделия
А сейчас мы рассмотрим более детально, как сделать столярные тиски своими руками. Для начала сделайте доску из расхода на две прижимные губки. Размер определяется индивидуально, в зависимости от вашей рабочей поверхности в мастерской. Затем на передней губке нужно сделать разметку под два отверстия, причем они должны быть разнесены как можно ближе к каждому из краев. Помещаем переднюю доску над задней и проделываем в ней дырку в зависимости от диаметра прижимного болта. Под Т-образные гайки просверливаем отверстия согласно сделанным ранее меткам и потом их туда вставляем. Наши тиски столярные уже готовы. Теперь можно поставить на столе заднюю губку, прижать струбциной и, удерживая деталь, делать пропилы.
Чтобы закрепить рукоять в длинной головке винта, должна иметься прорезь. Если же она не соответствует ручке по размеру, то ее можно доработать посредством напильника, расширив отверстие. Вместо рычага для откручивания прижимного винта можно брать конструкцию с кольцом вместо шляпки.
В качестве неподвижной губки тиски столярные используют доску из сосны, прибитую к столу. А ее подвижная часть должна иметь толщину в 20 мм, ширину в 18 мм и длину в 50 см.
Отверстие для винта нужно проделать в обеих частях посредством регулируемого сверла на диаметр 21 мм, а вот для шпилек можно использовать и обычное на 10 мм соответственно. Чтобы обе губки можно было обработать таким образом одновременно насквозь, прибейте их гвоздями друг к другу, а потом вытащите гвозди по окончании работ.
Порядок монтажа
Когда все предварительные работы выполнены и детали подготовлены, можно начинать непосредственно монтаж тисков. Выходящие с тыльного края станины кулисы крепим гайками, предварительно нарезав резьбу. Гайку следует накрутить и на винт. Чтобы обеспечить ее фиксацию, выполняется соответствующий паз на поверхности станины, в соответствии с размерами гайки.
Монтирование столярных тисков
После монтажа неподвижной станины, винта и кулис, устанавливается подвижная губка. На край резьбового винта, выходящий за переднюю поверхность передвигающейся губки, с проложенной шайбой накручивается гайка и контргайка, для обеспечения крепления.
После того как все элементы закреплены, устанавливается вороток.
Столярные тиски готовы к применению. При проворачивании воротка, винт входит в гайку на неподвижной станине и притягивает подвижную губку.
Деревянные тиски изготовить самостоятельно достаточно просто. Кроме того, их можно выполнить в соответствии с размерами обрабатываемых деталей. От этого зависит расположение кулис, длина ходового винта. Можно удлинить губки и выполнить два зажимных винта, что позволит зажимать более длинные детали. Здесь каждый должен определять самостоятельно требуемые размеры, в зависимости от того, для каких работ будут использоваться тиски.

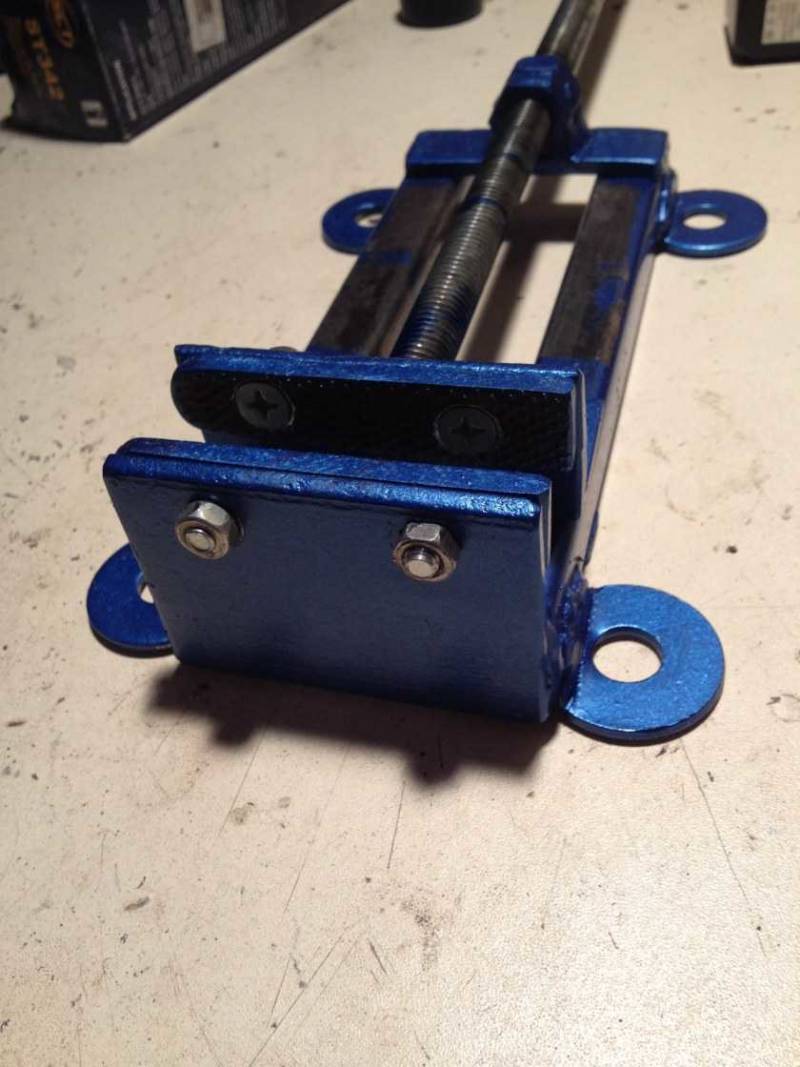

Технология изготовления самодельных тисков для сверлильного станка
Виды слесарных тисков
Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.
Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.
Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.
Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.
Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.
Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.
OLYMPUS DIGITAL CAMERA
Slesarnye-tiski-4
Slesarnye-tiski-11
Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.
Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.
Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.
Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.
Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.
Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.
Некоторые настольные тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.
Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.
Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше
Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше
Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.
Самодельные тиски: минимум деталей – максимум эффекта
Если обратить внимание на магазинные инструменты данного вида, то они представляют собой корпус и подвижную планку. Она, в свою очередь, может перемещаться по двум направляющим. Инструмент нужно прикручивать винтами и специальными болтами к поверхности
Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные тиски
Инструмент нужно прикручивать винтами и специальными болтами к поверхности. Губки сделаны таким образом, что всегда можно крепить разные накладки: деревянные, пластмассовые или из другого мягкого материала. Рассмотрев принцип работы и устройство, вполне можно спроектировать самодельные тиски.
Первым делом надо приобрести составляющие инструмент детали. Понадобится винт, с резьбой на 20 мм и длиной резьбы 150 мм, его можно найти в спортивных уголках, обычно он вставлен внутри вертикальных трубок. Его предназначение – плотно прижимать конструкцию к потолку. Предпочтение надо отдавать наиболее длинным винтам, это позволит увеличивать расстояние между губками. Нужны также шпильки, они часто бывают в старых деталях, но можно купить и в магазине
Если же их не нашли, то можно использовать похожие крепежные элементы, например, обратить внимание на крепления для зеркал у мопедов. Часто там они немного изогнуты, но их можно выпрямить кувалдой. Надо, чтобы головка винта имела прорезь, потому что часто случается так, что она не подходит под размеры ручек, но это легко исправить, надо воспользоваться круглым напильником: несколько движений – и отверстие расширено
Хорошей ручкой для закручиваний может быть винт с кольцом. Далее мастерится неподвижная губка, она может быть сделана из. Ее нужно прочно прибить к поверхности стола. А вот подвижную часть изготавливают из доски, где толщина примерно около 20 мм, а ширина – 18 мм. Длину у подвижных губок надо делать около 50 см
Надо, чтобы головка винта имела прорезь, потому что часто случается так, что она не подходит под размеры ручек, но это легко исправить, надо воспользоваться круглым напильником: несколько движений – и отверстие расширено. Хорошей ручкой для закручиваний может быть винт с кольцом. Далее мастерится неподвижная губка, она может быть сделана из . Ее нужно прочно прибить к поверхности стола. А вот подвижную часть изготавливают из доски, где толщина примерно около 20 мм, а ширина – 18 мм. Длину у подвижных губок надо делать около 50 см.
В досках сверлят отверстия, пользуясь перовым . Его нужно отрегулировать по диаметру в 21 мм. В шпильках тоже должны быть отверстия, и сделать их можно, используя обычное сверло, где диаметр равен 10 мм. Чтобы, делая тиски своими руками, завершить работу быстрее, а результат получить аккуратнее, доски между собой желательно сколотить, а после завершения работы гвозди просто удалить. После того, как отверстия готовы, шпильки и винты останется только вставить, также наживляются все гайки и болтики.
Если нужно работать с короткими заготовками, то нужно будет только переставить шпильки. Для этого надо просверливать еще отверстия, и они должны находиться на близком расстоянии к зажимным винтам. В зависимости от того, какие будут подобраны детали, можно изготовить тиски разного размера. Это позволит работать с досками любой длины и с деталями разных размеров и формы
Важно, чтобы во время работы данный инструмент был крепко прикреплен. Русские мастера всегда славились своей изобретательностью, чего только не делается руками человека. Как говорится в одной фразе: «Было бы желание, а остальное – все мелочи»
Как говорится в одной фразе: «Было бы желание, а остальное – все мелочи».
В случае необходимости изготовить подходящие тиски своими руками несложно. Дело не только в том, что предлагаемые производителями инструменты дороги, громоздки и тяжелы: они зачастую не соответствуют запросам домашнего мастера. Особенно это сказывается, когда нужна высокая точность деталей, строгая параллельность или перпендикулярность их поверхностей, возможность легко перемещать тиски с одного места на другое и т.д.

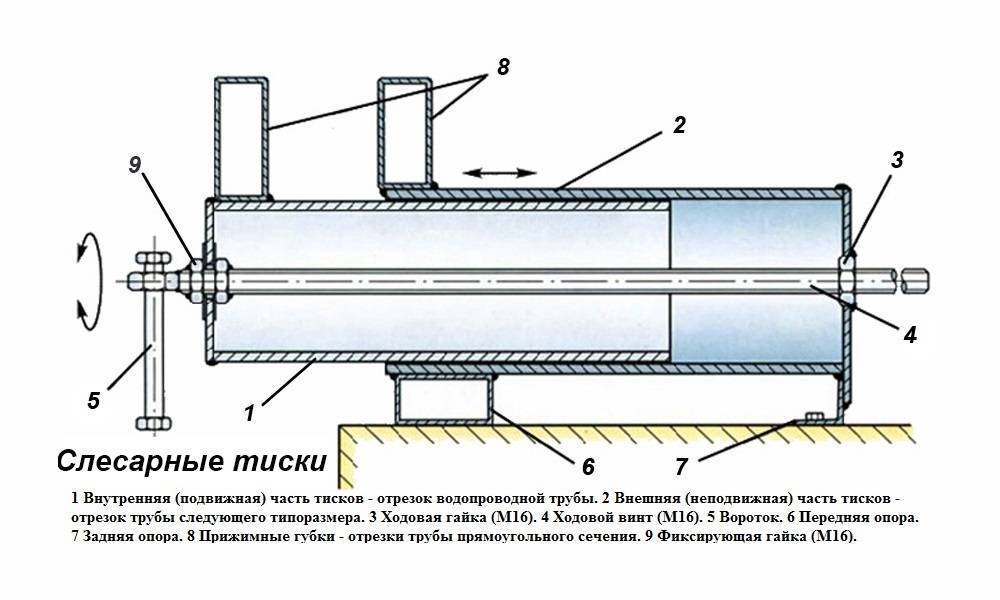

Рисунок 1. Слесарные тиски В. Легостаева.
Точно сверлить отверстия, качественно обрабатывать заготовки, удерживая их руками или пассатижами, очень трудно, а часто просто невозможно. Нужны слесарные тиски. Удобная работа с деревянными изделиями, резьба по дереву невозможна без столярных тисков. И те и другие необязательно покупать в магазине – при наличии соответствующих навыков их нетрудно изготовить самостоятельно.
Столярные тиски своими руками
Столярные тиски для верстака своими руками
Эти столярные тиски, которые еще называют тиски Моксона хорошо подходят для различного рода столярных работ, их удобно использовать для зажима широких досок или панелей, распила и обработки торцов. Тиски не занимают много места, их можно разместить даже в небольшой мастерской, к тому же изготовление обойдется не дорого. В интернете можно найти много конструкций подобного типа, вы можете сравнить их с этой версией столярных тисков для верстака, у которых есть свои преимущества, а размеры можно настроить в соответствии с вашими потребностями. Конструкция не сложная, как сделать своими руками, смотрите на пошаговых фото.
Источник фото www.instructables.com/id/Make-a-Bench-Vise-for-Woodworking/?ALLSTEPS
Еще один вариант тисков Моксона, сделанных из клееной фанеры. Тиски могут быть изготовлены различными способами и из различных материалов, в этом варианте использовались листы фанеры, клей для дерева, несколько шурупов, два винта для зажима, две трубки, чтобы служить в качестве зажимных винтов. Два т-гайки и соответствующие болты каретки, чтобы обеспечить скольжение.
Источник фото www.instructables.com/id/Sliding-Moxon-Vise
Как сделать двухвинтовые столярные тиски
Если нужны по настоящему мощные столярные тиски Моксона, данная модель наверняка вас заинтересует. М20 Болты из Фаркоп могут дать усилие в несколько тонн, так что отличный вариант для тисков.
Порядок сборки показан на пошаговых фото, только стоит обратить внимание на такие нюансы, как установка втулок, чтобы винты не разбивали древесину в зажиме. Также для крепления распорок автор использовал силиконовый клей. Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки
Для крепления к столу вы можете использовать зажимы, но автор предпочел металлические скобки.
Источник фото www.instructables.com/id/How-to-Build-a-Twin-Screw-Vise-DIY-Woodworking-Too
Мини-тиски Моксона
Здесь вы можете узнать, как сделать мини-тиски Моксона своими руками. На представленных ниже фото шаг за шагом показано, как это сделать, конструкция не будет стоить дорого, к тому же они довольно просты в изготовлении. Из материалов потребуются деревянные заготовки, винты, гайки, шайбы и кожа. Из инструментов настольная пила, фрезер, долото, клей, наждачка. Для изготовления использовалось 2 вида древесины. Бук для зажимов и орех для колес. На картинке вы можете увидеть размеры всех деталей. После обрезки края необходимо зашкурить наждачной бумагой. Чтобы закруглить края колес, используйте сверло и наждачную бумагу. С помощью настольной пилы сделайте фаски. Для изготовления винтов купите длинный резьбовой стержень, и разрежьте на два коротких куска. Затем вставьте гайки в отверстия. Наклейте кожу на зажимы и лишнее просто отрежьте. Для защиты поверхности можно использовать тунговое масло, в отличие от других средств, применяемых для обработки древесины, оно полимеризуется не только на поверхности, но в массе дерева, куда быстро проникает. Когда масло высохнет, просто соедините все части вместе. Готово
Источник фото www.instructables.com/id/Mini-Moxon-Vise

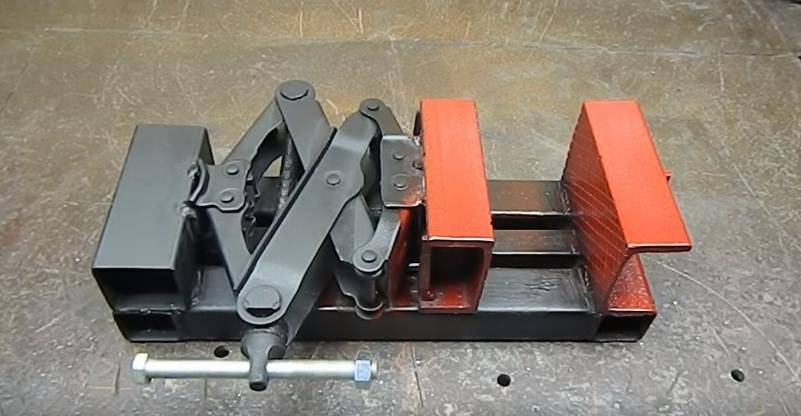

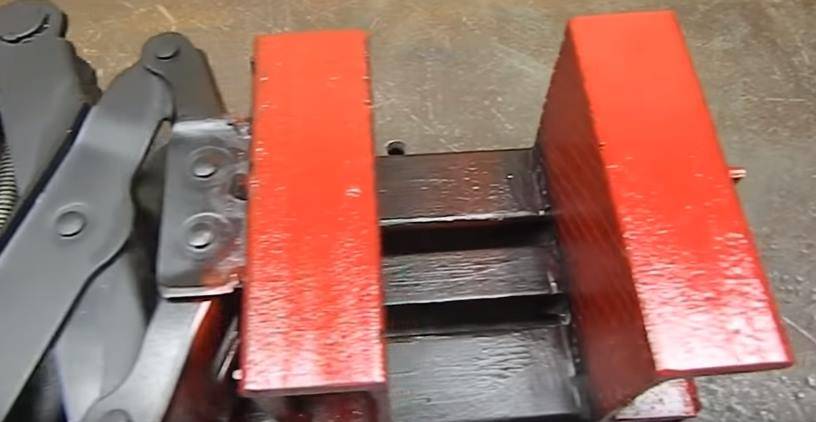

Как сделать тиски из домкрата — простая инструкция
Если в арсенале среди старых инструментов завалялся старый ромбовидный домкрат, то не спешите его утилизировать. Этот инструмент может сослужить основой для изготовления тисков. Даже если домкрата нет, но вы затеяли самостоятельное изготовление тисков, то подъемник можно найти по объявлениям или на металлоломе.
Достоинство самодельных тисков из домкрата в том, что человеку не требуется прилагать больших усилий, чтобы зажать заготовку. Для изготовления зажимных тисков из ромбовидного домкрата выполняются следующие манипуляции:
- Первоначально подготавливаются необходимые инструменты и материалы. Из материалов понадобится домкрат, отрезок швеллера 100 мм, и профильные трубы (40х40, 30х30 и 25х25 см)
- После этого сразу приступаем к изготовлению самодельного инструмента, осуществляя нарезку труб 40х40 мм необходимой длины
- Получаем четыре заготовки из профильных труб
- Из получившихся деталей изготавливается станина путем сваривания стальных профильных труб 40х40 мм
- Из швеллера изготавливаются губки, вырезав две одинаковые заготовки
- Подготавливается опорная часть домкрата, которая будет соединяться с губкой
- На наружную поверхность швеллеров нанести насечки в виде наклонных линий. Эти насечки будут играть роль щечек для более эффективной фиксации деталей
- Переходим к изготовлению подвижной части тисков, для чего применяются трубки размером 30х30 и 25х25 мм
- К трубке 30х30 мм приварить швеллер, который будет играть роль подвижной губки инструмента
- К основанию привариваем второй швеллер, который будет играть роль неподвижной губки
- С другой стороны станины приварить профиль, который будет являться упором для домкрата
- Приварить домкрат к упору и подвижной губке
- В завершении остается покрасить полученное изделие, предварительно зачистив сварочные швы. После этого можно испытать полученный инструмент в работе, осуществив зажатие металлических заготовок
Как видно, для изготовления самодельных тисков требует совсем не много времени, сил и материалов. В итоге получаем надежный инструмент, на который не понадобится тратить деньги для его приобретения. Ниже представлен видео ролик о том, как изготовить тиски из домкрата.

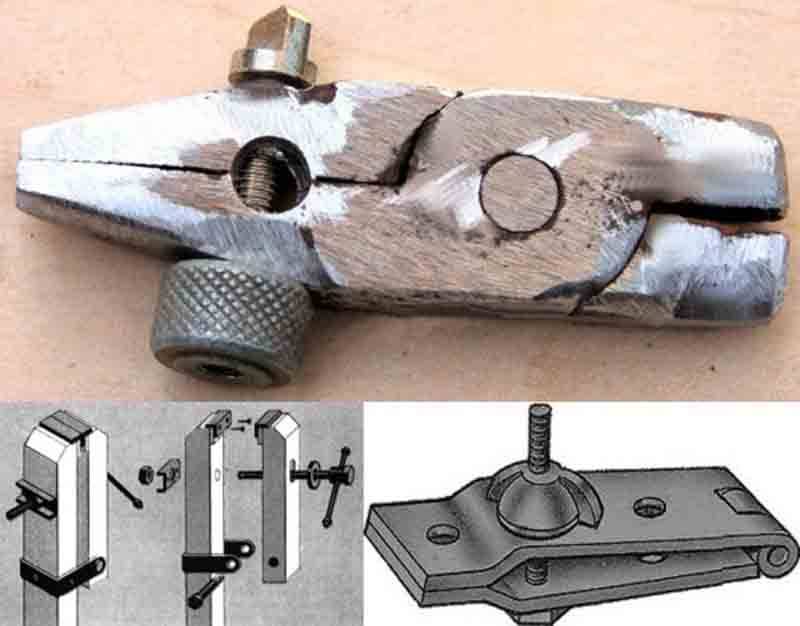

Делаем лягушку
Ювелирные тиски в любительских работах, как сказано выше, в большинстве случаев заменимы тисками-лягушкой; их же можно зажимать в обычные тиски. Лучший ее самодельный вариант – если у ваших пассатижей или др. плоскогубцев сломалась рукоять, вверху на рис. Для сверловки губок плоскогубцев нужно приобрести твердосплавное спиральное сверло – обычное по металлу их не возьмет.
Самодельные тиски-“лягушки” (слесарные зажимы с фиксацией)
Простая замена, если пассатижи все никак не ломаются, тиски-лягушка из дубовых или буковых брусков, стальной скобы, накладных губок из стального уголка и крепежа, внизу слева на рис. Вариант попрочнее – лягушка из дверной или малой амбарной петли, внизу справа. Но над ней придется попыхтеть, пользуясь обычными тисками. Возможно, заготовку придется отпустить, нагрев докрасна и затем медленно остудив.
Слесарные тиски своими руками — часть 1
Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.
Материал который я присмотрел для изготовления тисков:
— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм
Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.
Места сварки зачистил:
По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.
Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.
Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.
После этого приварил площадку с гайкой к пластине-основанию и зачистил.
В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:
Вот общий вид деталей для слесарных тисков:
В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.
Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.
После этого пластину приварил по всей длине. Получился своеобразный короб:
Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.
После этого получившийся короб зачистил:
В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.
В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.
Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.
В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.
Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.
С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.
Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.
В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.
Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.
Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.
Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.
При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.
Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:
В сборе на данный момент это выглядит так:
Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков
Как сделать упор для распила досок
Расположенный сбоку столешницы упор удобен для поперечного распила досок. Когда он не нужен, его поворотная часть опускается и не мешается. Используйте приспособление вместе с длинным верстачным упором, надежно прижимая доску одной рукой, а другой, работая ножовкой.
Вырежьте деревянные элементы упора из остатков твердой древесины. Сделайте два раззенкованных отверстия в неподвижной части и одно в поворотной планке, точно соответствующее диаметру используемого шурупа.

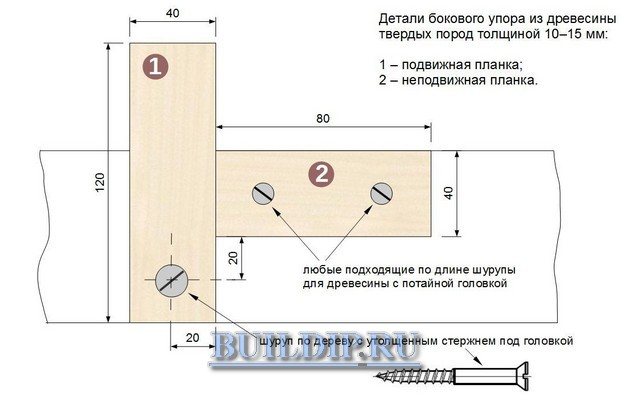

Схема бокового упора.

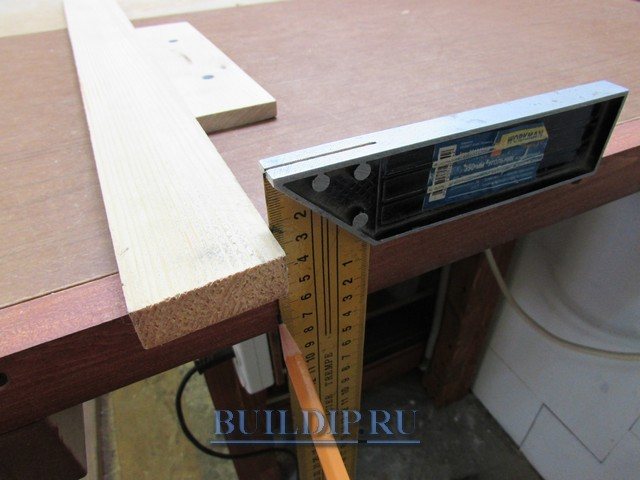

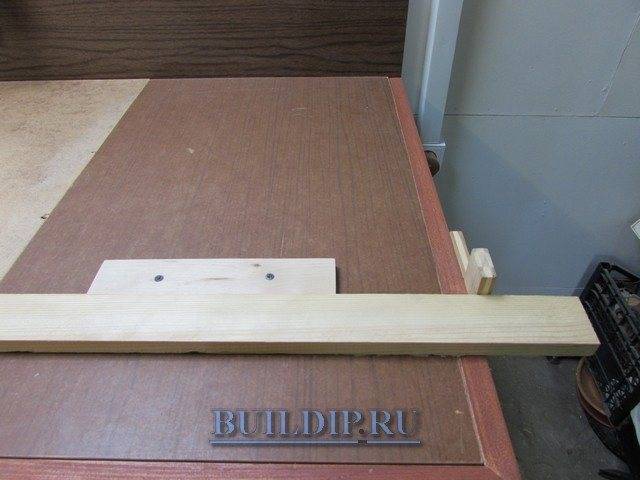

Отметьте на торце стола месторасположение подвижной детали на одной линии с верстачным упором.

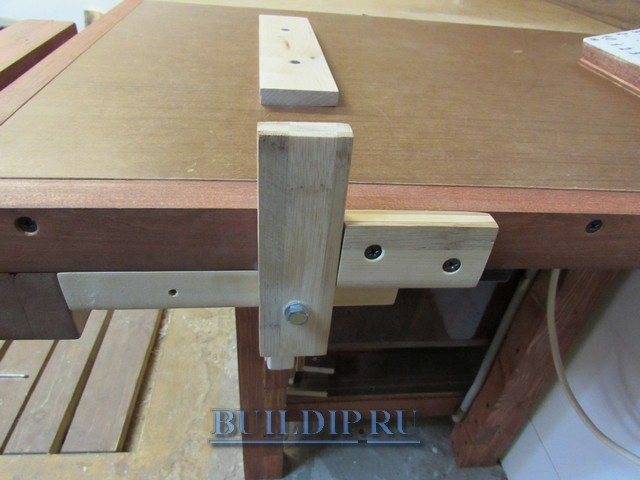

Закрепите сначала поворотную планку, добавив при необходимости брусок для увеличения толщины столешницы. Далее перпендикулярно ей установите неподвижную деталь.
