Виды станков
Особенности изготовления рейсмусового станка своими руками
Чертежи рейсмуса своими руками со сложной конструкцией предполагают использование дорогостоящих компонентов:
- подшипников, обладающих повышенной износостойкостью;
- стальных прокатных листов;
- зубчаток;
- шкивов;
- мощного электрического движка.
В результате затраты на изготовление самодельного рейсмуса существенно возрастают. По этой причине многие стараются ограничиться простейшей конструкцией.
Инструкция для самодельного рейсмусового станка по дереву:
| Элемент конструкции | Данные |
| Станина | Рамы (2 шт.), изготовленные с применением сварки на основе уголка (4-5 см). Соединение рам осуществляется за счет шпилек (сточенные 6-гранники – 3,2 см). |
| Протяжка | Резиновые валики выжимного типа от стиральной машинки. Выточены под размер подшипников и надеты на ось диаметром 2 см. Действует за счет вращательных ручных движений. |
| Стол | Отшлифованная доска крепится к станине с помощью болтового соединения, головки должны быть потайными. Доски нужно обработать маслом (уже отработанным). |
| Двигатель | на 3 фазы, мощность – 5,5 кВт, вращательная скорость – 5000 об./мин. |
| Защитный кожух | Изготовлен из жести (6 мм), надетой поверх каркасного уголка (20 мм). |
Сборка рейсмуса из электрорубанка своими руками
Для создания самодельного рейсмусового станка нужно поместить рубанок на брусок, зафиксировать его с помощью такого приспособления, как струбцины, не забыв при этом оставить зазор.
Схема изготовления рейсмуса из рубанка своими руками очень проста:
- опорный брус закрепляется на удобной поверхности;
- необходимая величина зазора подбирается за счет добавления прослоек фанеры;
- на полученное основание крепится струбцинами конструкция рейсмуса из электрорубанка.
Две струбцины удерживают основание на столе, другие две – рубанок. Убедившись в надежности этого крепления, можно приступать к использованию инструмента.

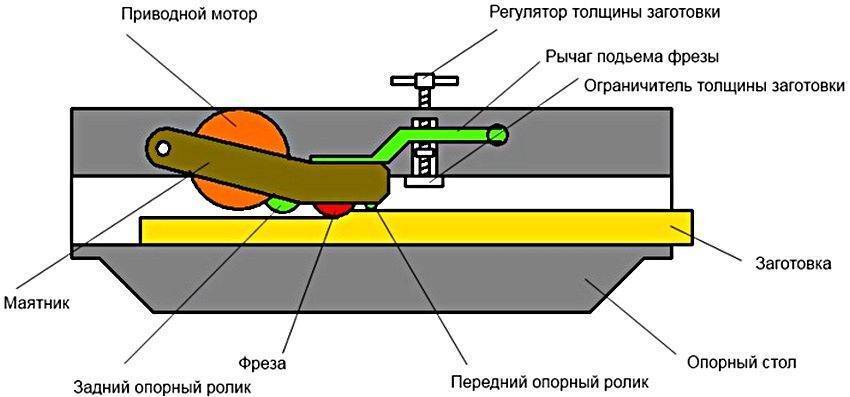

Схема устройства самодельного рейсмусового станка
Пошаговая инструкция
Как сделать токарный станок своими руками
Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.
Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.
В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.
Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

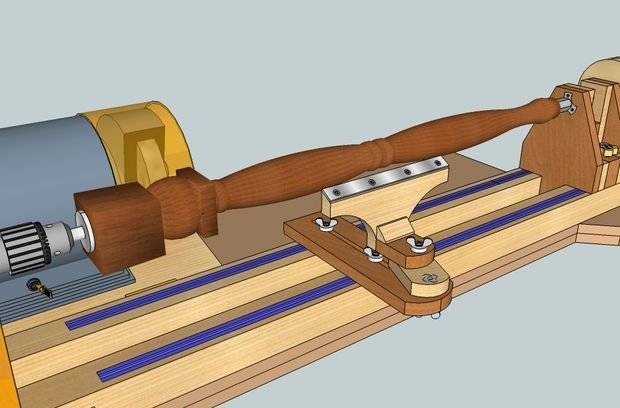

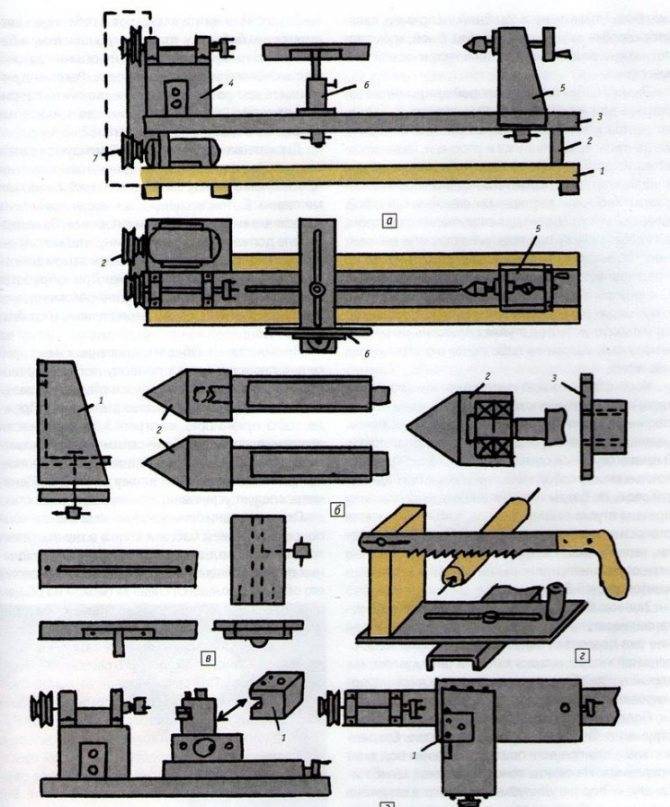

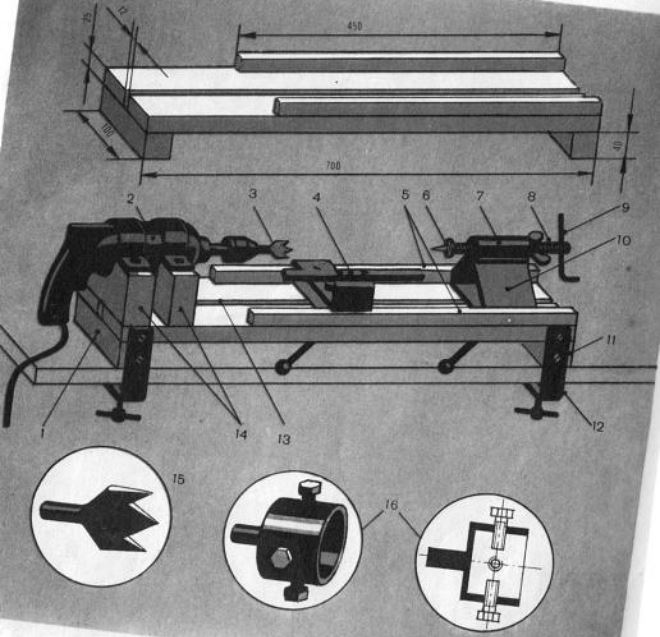

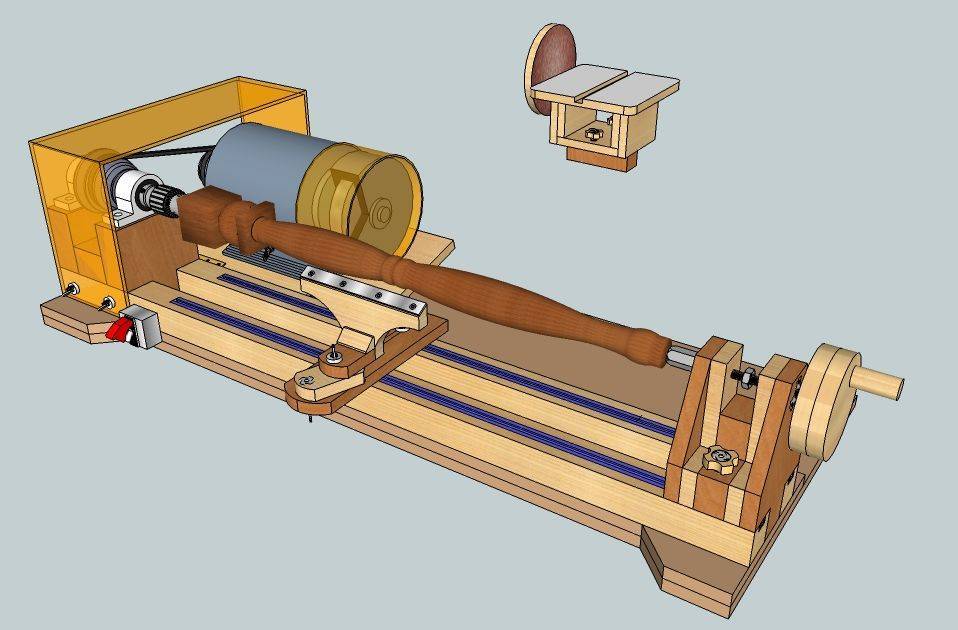

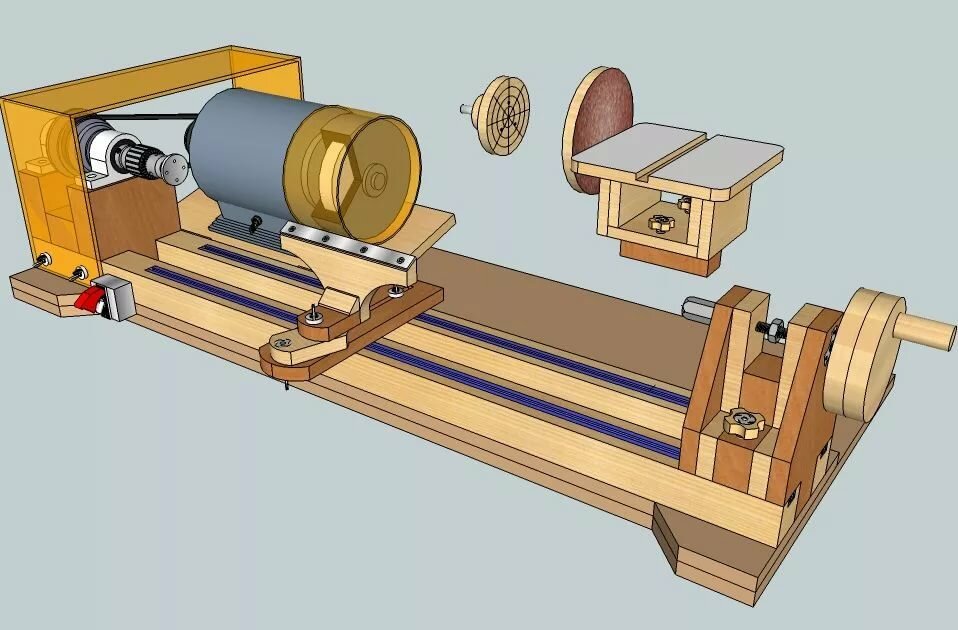

Схема и чертеж станка на основании из швеллера

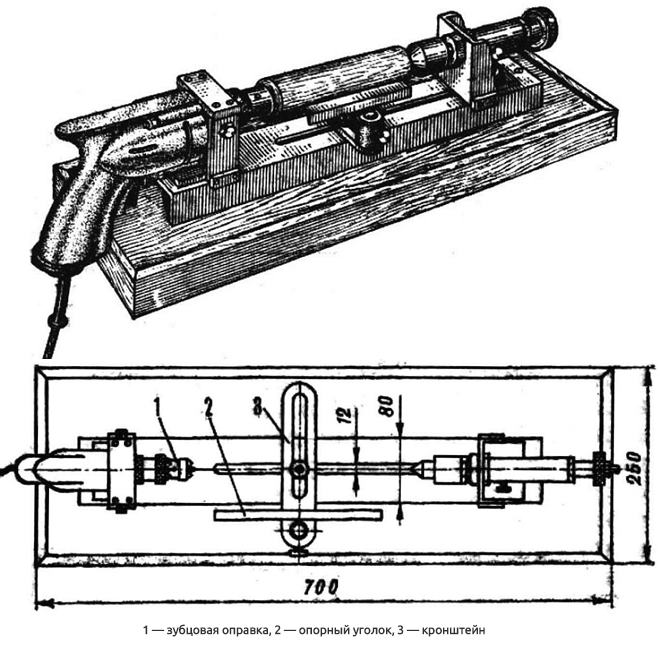

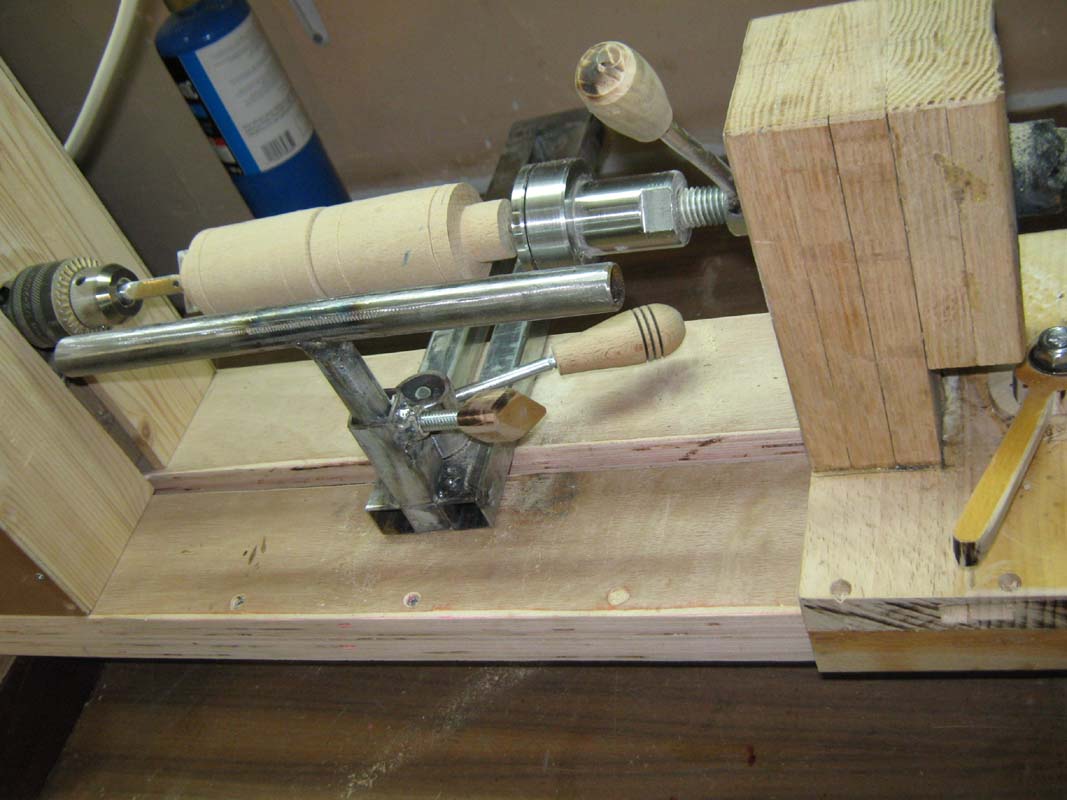

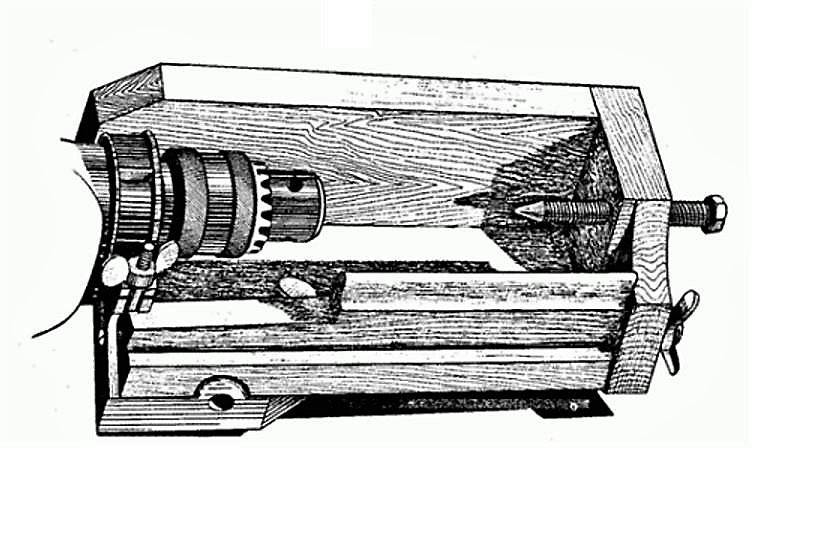

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками
Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке
Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

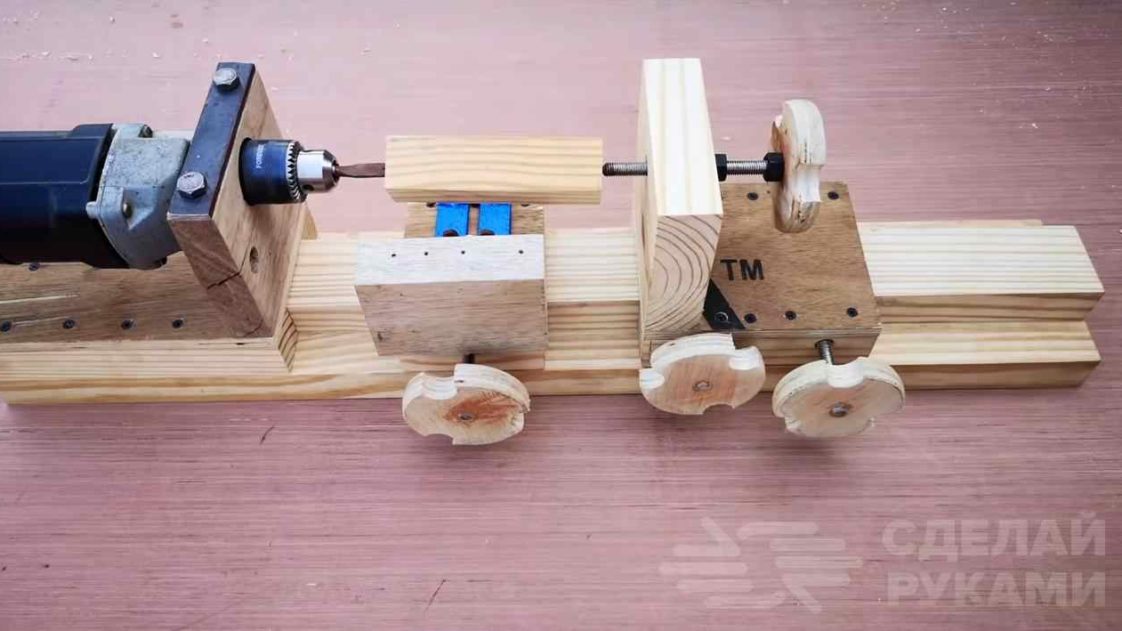

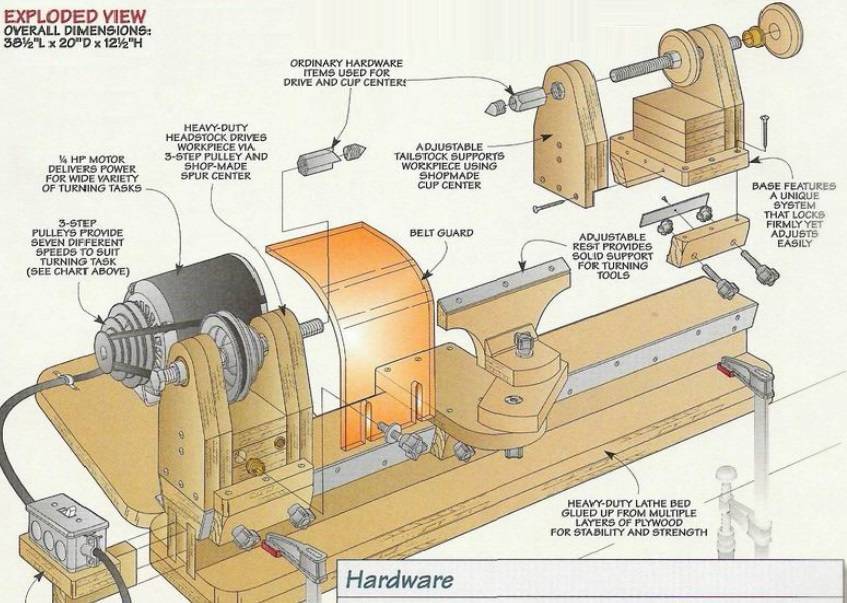

Станок в сборе
Станина

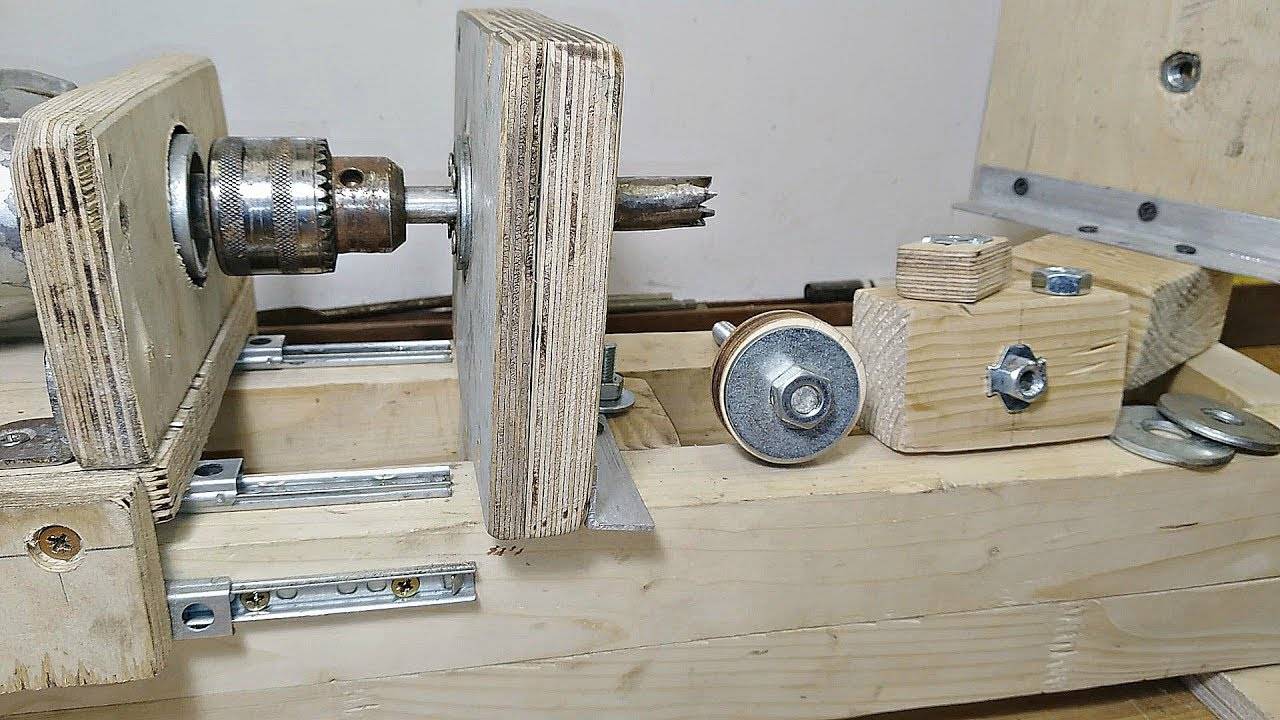

Крепление дрели к станине

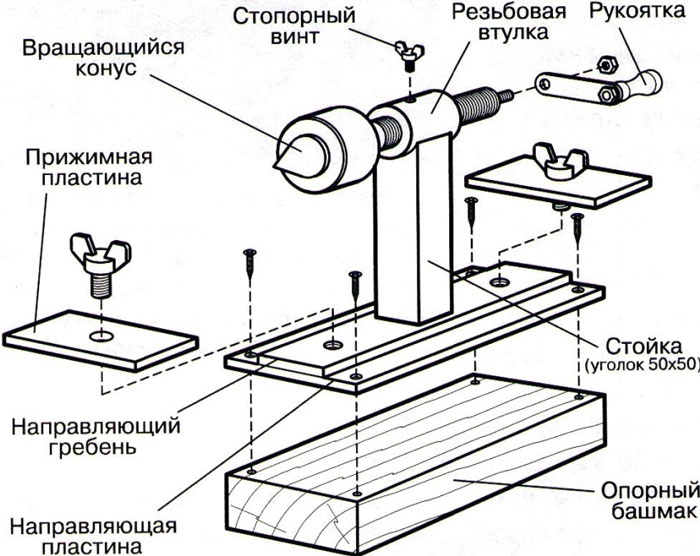

Конструкция задней бабки
Фиксатор для заготовок из дерева
Опорная площадка

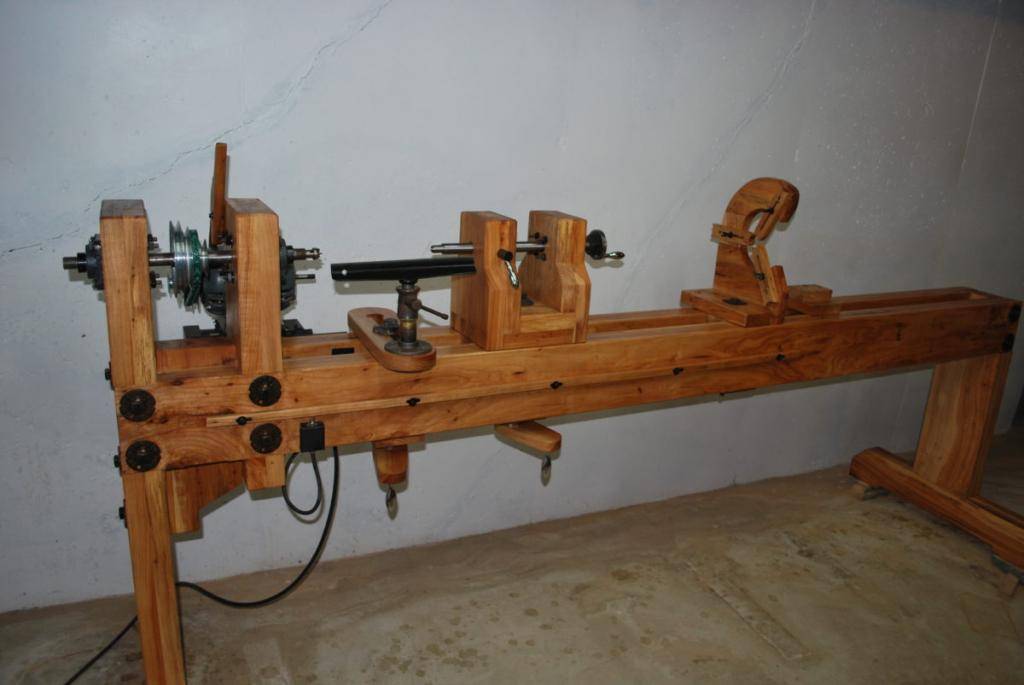

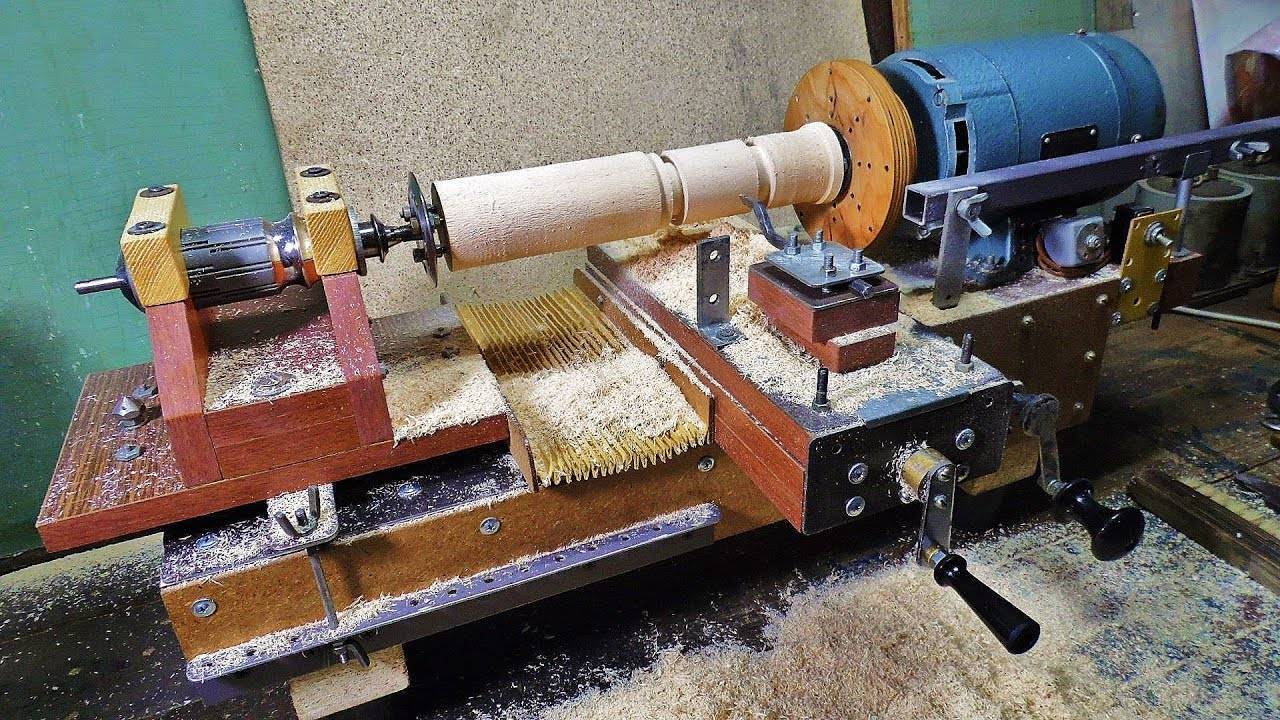

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

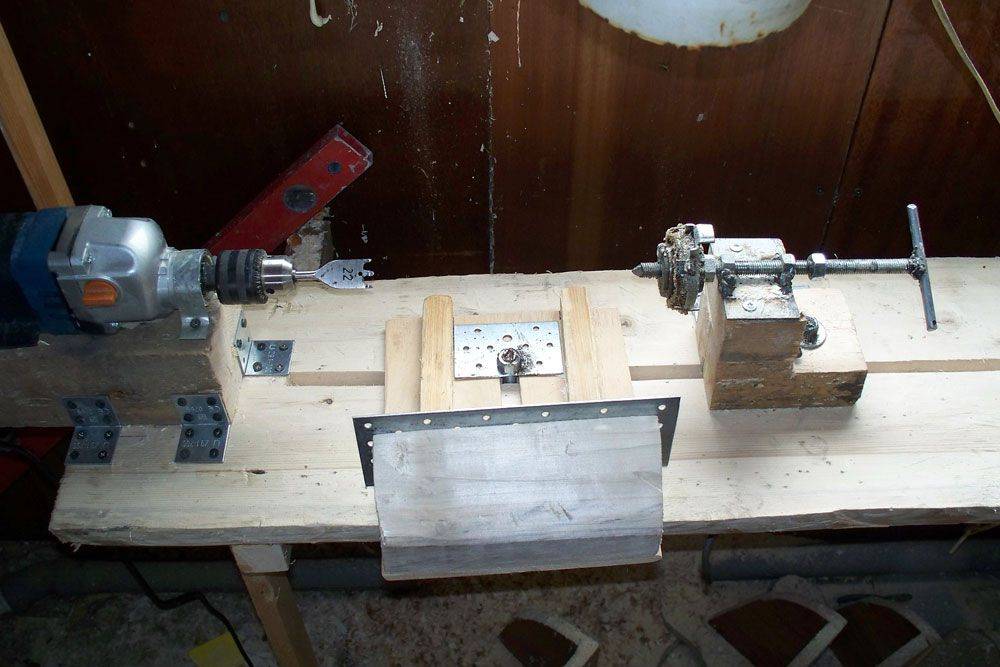

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

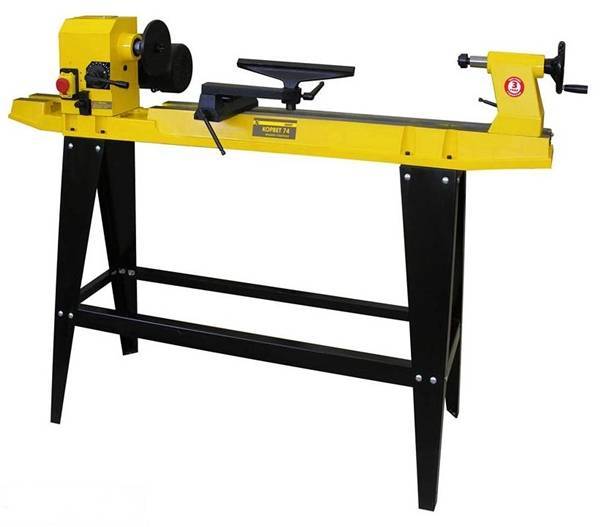

Виды деревообрабатывающих станков
На сегодняшний день можно выделить три основных разновидности токарных агрегатов для обработки деревянных заготовок, в зависимости от их назначения:
- промышленные (для крупных предприятий);
- полупрофессиональные (для маленьких предприятий);
- настольные (для бытового использования).
Для организации небольшого производства подойдут полупрофессиональные станки, отличающиеся высокой производительностью и не большими размерами
Устройства первого типа отличаются высокой производительностью, поэтому их используют для массового производства различных изделий. С функциональной точки зрения, им нет равных, так как они способны выполнять большой объем работы разного рода за минимальное время. Масса таких устройств не менее 200 кг, а минимальный показатель мощности составляет 1 кВт.
Полупрофессиональные станки, используемые для маленьких производств, отличаются меньшими габаритами и, соответственно, массой. Их вес колеблется в пределах от 40 до 90 кг, а функциональность значительно меньше, чем у промышленных устройств, но ее вполне хватает для обеспечения нужд небольшой мастерской. Показатель мощности таких агрегатов варьирует от 0,5 до 1 кВт.

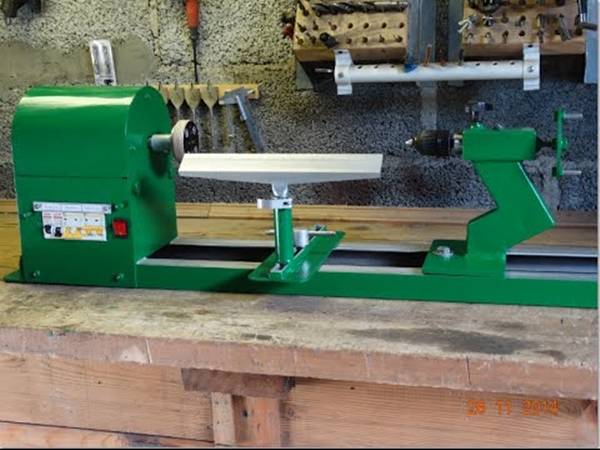

Настольные устройства применяются исключительно в бытовых целях. Как правило, такой прибор устанавливается на верстак или любую другую рабочую поверхность и используется для обработки единичных деталей из дерева. Масса токарного мини-станка по дереву не превышает 20-40 кг, а показатель мощности всегда ниже 0,5 кВт.
При выборе модели токарного станка стоит понимать какие задачи нужно будет реализовать
Сегодня можно встретить множество разновидностей токарных устройств, для обработки дерева, которые используются в домашних условиях. Они отличаются по своему функционалу, а также ряду других характеристик. Рассмотрим наиболее востребованные устройства, использующиеся домашними мастерами для обработки заготовок из древесины:
- фрезерные;
- винтовые;
- копировально-фрезерные;
- рейсмусовые;
- устройства с ЧПУ.
Токарно-фрезерные станки по дереву используются, как правило, для расточки пазов. Винтовые агрегаты применяются для нанесения на заготовку резьбы и получения деталей под конус. Аппараты, оснащенные копиром, позволяют получать изделия необычных форм и выполнять работу гораздо быстрее и точнее.
В копировальных машинах используются специальные трафареты. Рейсмусовые станки позволяют обстругать доску. Токарные станки по дереву с ЧПУ представляют собой автоматические агрегаты, функционирующие по заданной программе.
На рынке представлено несколько разновидностей станков для деревообработки, отличающиеся по своему функционалу и характеристикам
Это интересно: Садовый измельчитель для травы и веток — помощник для ухода за участком
Как сделать основную насадку для цилиндрической обработки деталей
Основная насадка позволит фиксировать болванку для шлифования, резки и придания фигурной формы.

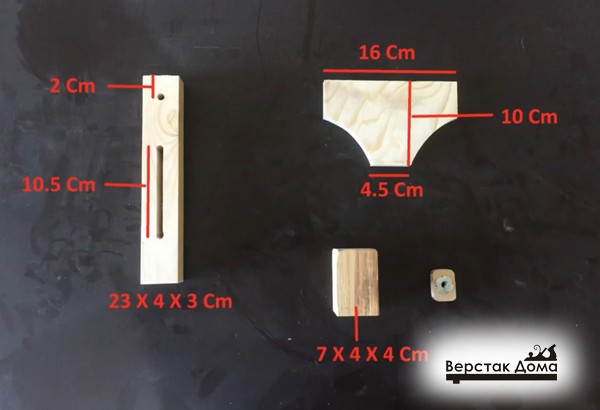

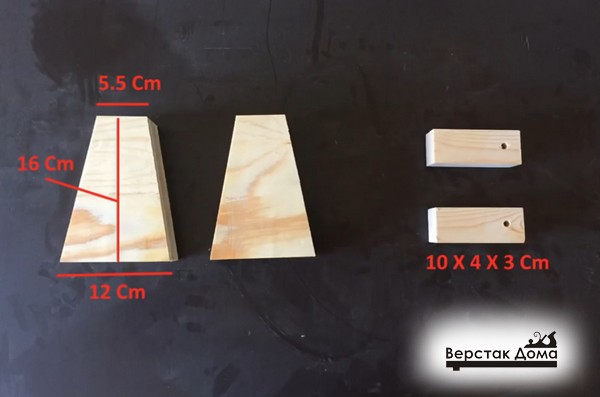

ФОТО: YouTube.comПриготовьте 4 отрезка бруса длиной по 12-15 см и соедините их между собой, пропустив по центру планку из фанеры, как показано на фото
ФОТО: YouTube.comК этой платформе с помощью клея и дополнительного крепежа из саморезов нужно добавить перпендикулярную деталь − стойку

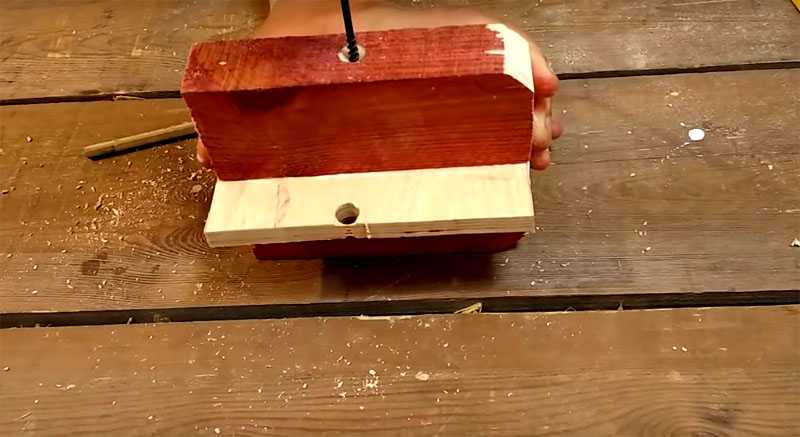

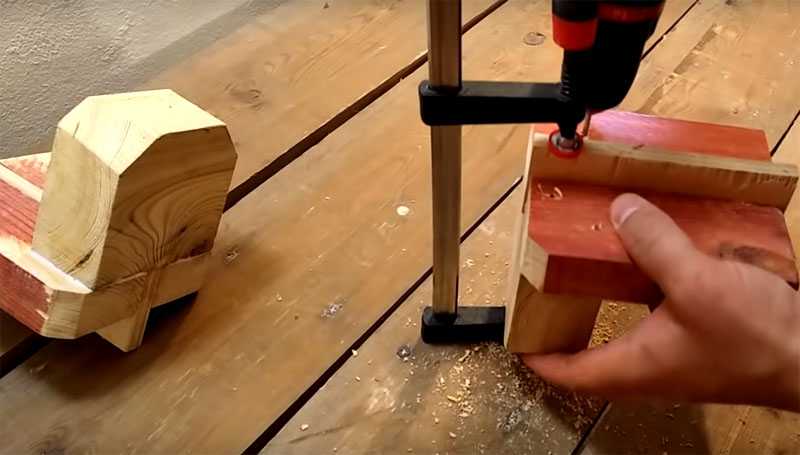

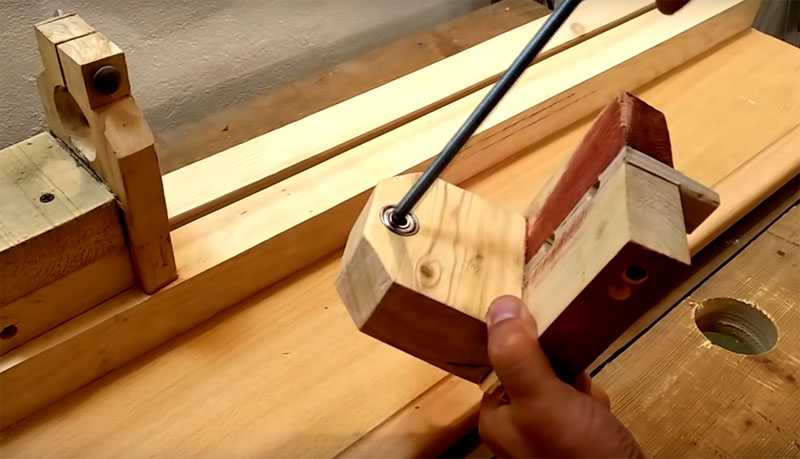

ФОТО: YouTube.comВ каждой из двух таких деталей следует сделать сквозное отверстие и вставить в него подшипники с диаметром, подходящим для металлической шпильки, которую вы можете зафиксировать в патроне дрели

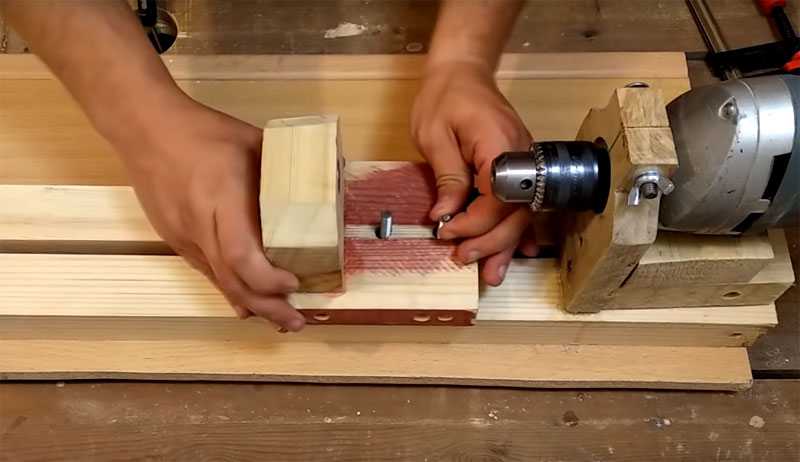

ФОТО: YouTube.comЧтобы эти «каретки» прочно фиксировались между полозьями станка, в них следует сделать два сквозных отверстия под болты. Насадите каретку на болты и стяните «барашками»

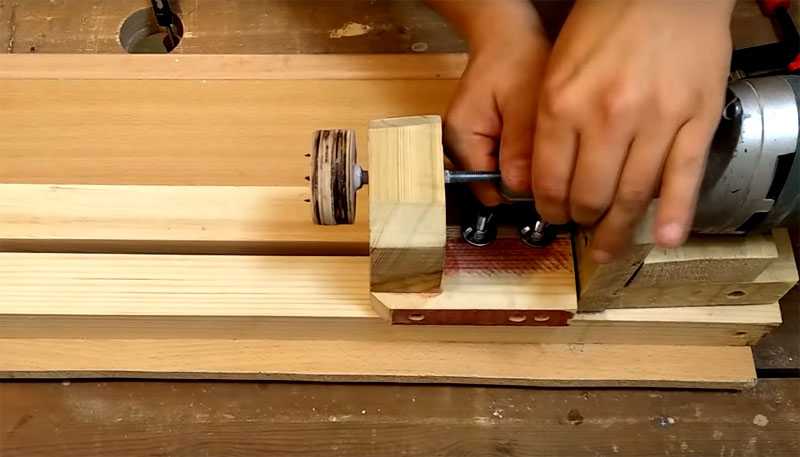

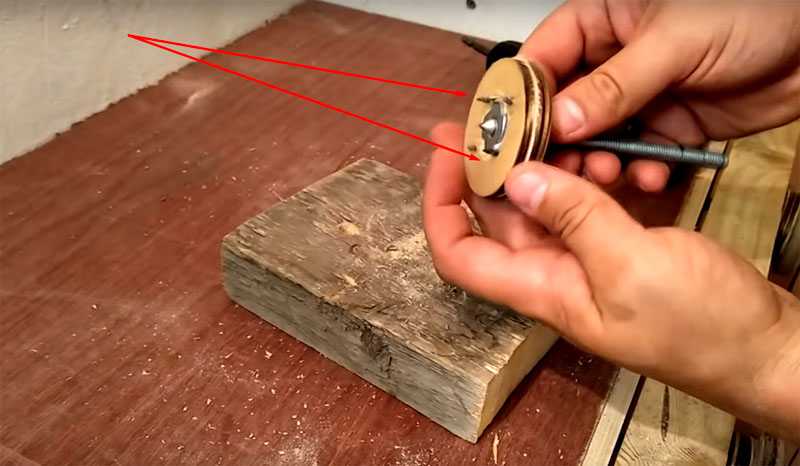

ФОТО: YouTube.comЧтобы крепить болванку, нужно сделать вот такой держатель на шпильке. Он состоит из фанерного кружка с саморезами, закреплённого на шпильке
ФОТО: YouTube.comШпилька продевается через подшипники и фиксируется в патроне дрели

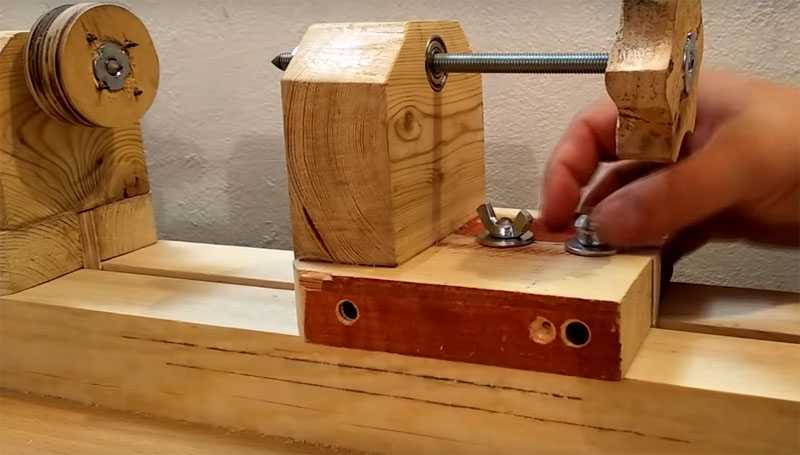

ФОТО: YouTube.comС другой стороны болванку будет держать вторая каретка. В ней тоже есть шпилька с заострённым концом и винтом для подкручивания

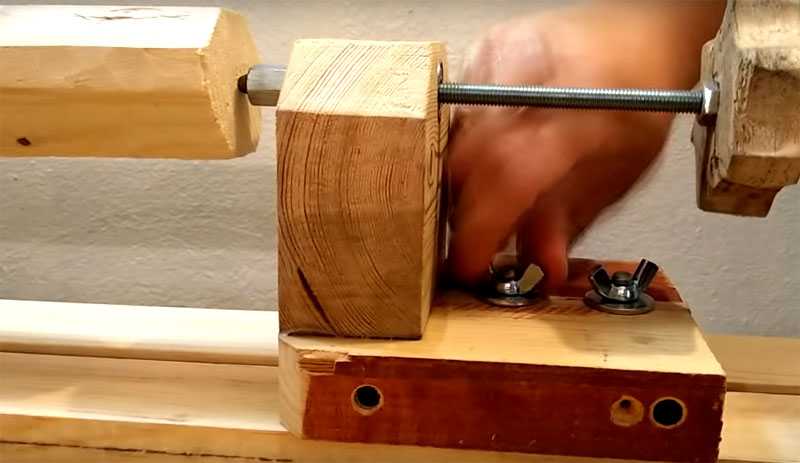

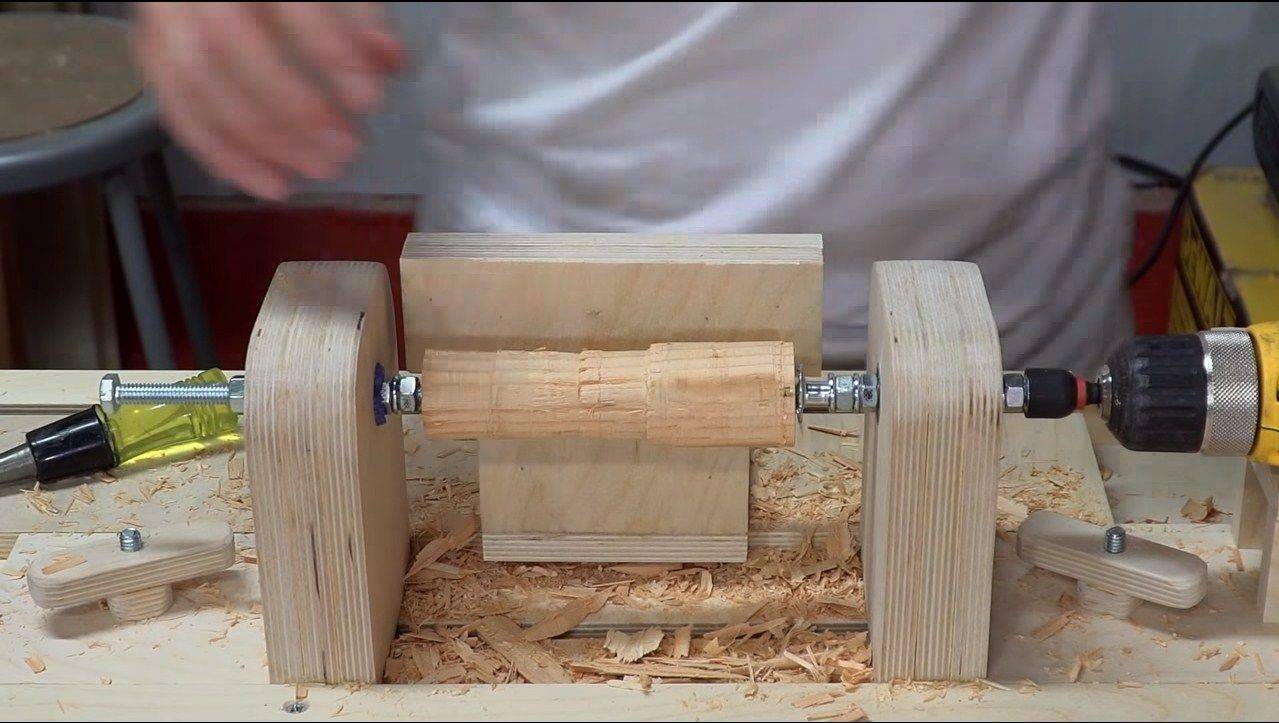

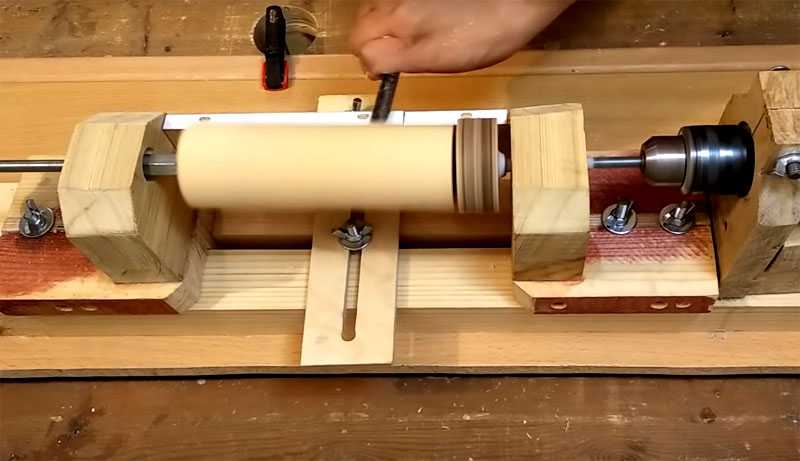

ФОТО: YouTube.comБолванка вставляется между двумя каретками и прочно фиксируется за счёт крепежей на самих каретках и на шпильках
ФОТО: YouTube.comЧтобы направлять резец, вам будет нужна подставка-полочка, которая также крепится на полозьях станка с помощью болта

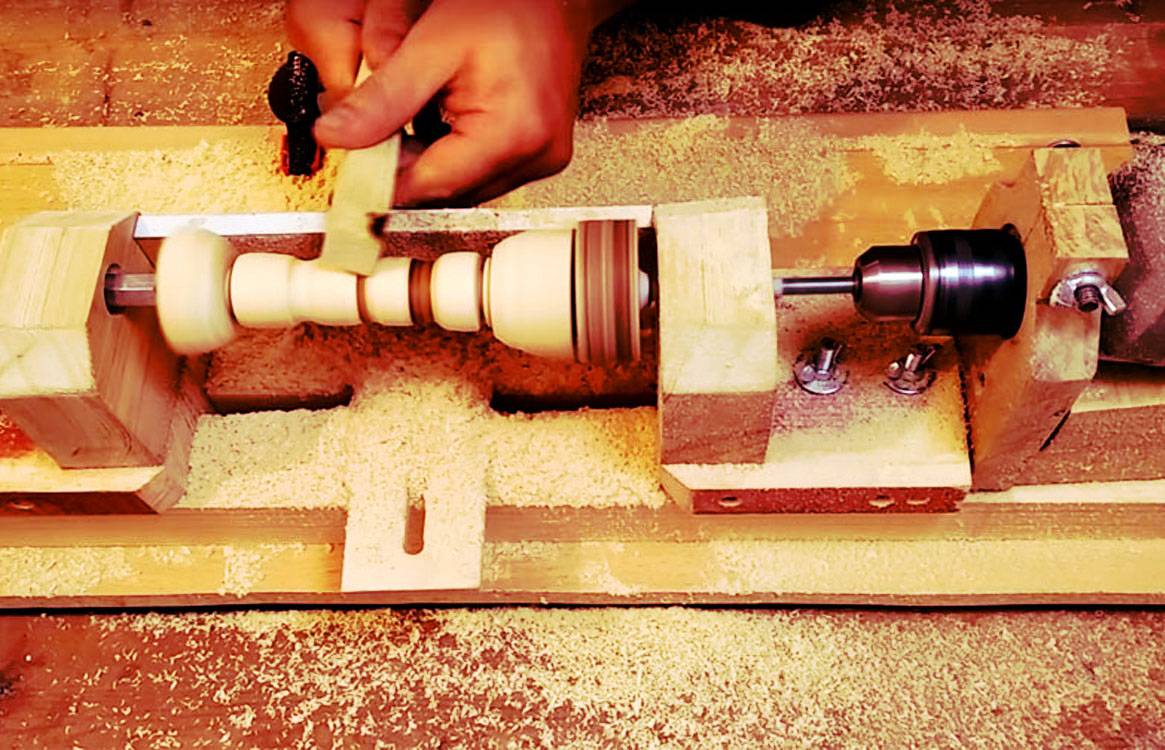

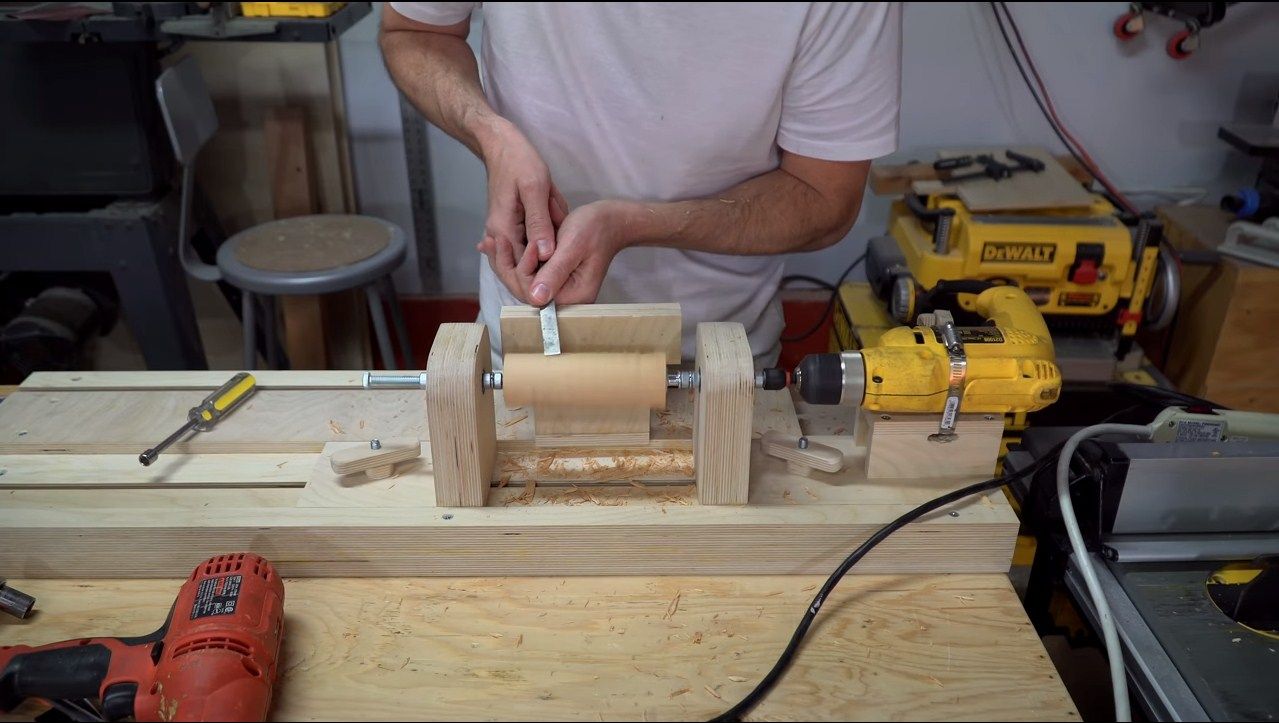

ФОТО: YouTube.comВключайте дрель и наслаждайтесь творческим процессом. Если у вас инструмент с регулируемыми оборотами, то у станка будет больше возможностей. Вы сможете изготавливать детали сложной формы, осуществлять шлифовку и обтачивание
Watch this video on YouTube
Если у вас есть собственные изобретения для деревообработки, присылайте нам свои мастер-классы в редакцию! Самые интересные материалы мы непременно опубликуем!
Об электродвигателях для токарного станка по дереву
Коллекторные двигатели переменного тока для станка не совсем желательны, так как без нагрузки на валу при номинальном напряжении питания они идут в «разнос» (неконтролируемый рост частоты вращения). Дело в том, что при слабом воздействии резца на заготовку или вообще при отсутствии подобного воздействия (при снятии тонкой стружки, например) заготовка набирает такие большие обороты, что ее центробежными силами может вырвать из центров станка, что, понятно, весьма опасно для работающего. Следовательно, коллекторные двигатели можно устанавливать на токарный станок только с редуктором или с электронным регулятором частоты вращения. Вариант токарного станка с редуктором — станок на базе бытовой электродрели. Двигатель с электронным регулятором числа оборотов годится, однако, «поведение» заготовки при точении не позволяет в этом случае получить качественные результаты обработки. Для небольшого токарного станочка моделиста (размер детали побольше спички и меньше стандартного карандаша) вполне подойдет коллекторный двигатель постоянного тока. Это может быть микроэлектродвигатель от магнитофона или от детских игрушек. Только здесь придется добавить к приводу еще блок питания, обеспечивающий необходимое для электродвигателя напряжение.
| Рис. 4. Конструкция дополнительного упорного подшипника:а — силы, действующие на вал двигателя; б — упорный подшипник; 1 — упорный винт; 2 — стальная пластина; 3 — шарик упорного подшипника; 4 — вал двигателя; 5 — корпус двигателя; 6 — контргайка. |
Для токарного станка по дереву, работающего с заготовками диаметром около 100 мм и длиной 700…800 мм, лучше подобрать асинхронный двигатель переменного тока с мощностью от 250 до 1000 Вт. Силовые характеристики таких двигателей позволяют им обеспечивать устойчивую частоту вращения вала в определенном диапазоне нагрузок, причем не допускают увеличение частоты вращения выше паспортной при отсутствии нагрузки. Да и акустический шум у асинхронных двигателей поменьше, чем у коллекторных. Некоторые их недостатки (малый пусковой момент, уменьшение частоты вращения при большой нагрузке) для простого токарного станка не только не заметны, а в некоторой мере даже полезны. Как известно, у большинства асинхронных двигателей переменного тока частота вращения вала обычно составляют от 1800 до 3000 оборотов в минуту (конкретные цифры зависят от типа двигателя), но больше 3000 оборотов в минуту по конструктивным причинам быть не может. Мне кажется, что такие характеристики асинхронных двигателей позволяют использовать их для токарных станков без сложных передач, причем вал двигателей способен выполнять обязанности шпинделя станка. Правда, и над асинхронным двигателем, предназначенным для станка, придется немного поработать. Дело в том, что подшипники, установленные в электродвигателе, в основном рассчитаны на радиальные нагрузки, то есть воздействующие на вал двигателя под прямым углом (рис. 4, а). В токарном же станке на вал действует и сила, направленная по оси вала (эта сила возникает при креплении обрабатываемой заготовки между ведущим и задним центрами). Под воздействием подобной силы износ подшипников идет быстрее. Существуют два варианта решения этой проблемы: иметь в запасе пару новых аналогичных подшипников или немного доработать двигатель, установив на нем дополнительную опору, которая компенсировала бы силу, действующую по оси вала. С этой целью на корпусе двигателя устанавливают для вала опорный подшипник (подпятник), который состоит из стального шарика, подходящего под диаметр технологического отверстия, обычно уже имеющегося в торце вала, стальной пластины и поджимного винта с контргайкой (рис. 4, б). Типы электродвигателей разные, поэтому размеры подпятника не привожу, а ограничусь только основной идеей. Повторяю, чаще всего в торце вала уже есть технологическое отверстие, так что остается только подобрать для него шарик. Глубина отверстия должна быть такова, чтобы шарик входил в него на 1/3 своего диаметра. В торце поджимного винта выполняют аналогичное отверстие. На корпусе двигателя закрепляют опору подшипника — пластину из стали толщиной 3…5 мм. В пластине предусмотрено отверстие с резьбой под поджимной винт. Центровку отверстий в пластине и торце вала выполняют как можно точнее. Винтом шарик прижимают с некоторым усилием к отверстию в вале, а при помощи контргайки фиксируют винт в нужном положении. Возможны другие варианты крепления поджимного винта, которые зависят от типа электродвигателя. Единственное условие — это жесткость конструкции упорного подшипника. Если не будет жесткости, не будет пользы и от этого подшипника.
Советы по изготовлению металлического станка
Его небольшие размеры также позволяют отнести станок к категории мини, для изготовления используется различный прокат, имеющийся на хозяйстве. При желании можно купить новый металл и сделать более престижный станок.
Шаг 1. Из уголка 45×45 мм сварите раму. Длина зависит от максимальных размеров вытачиваемых изделий. Для мини станка достаточно два уголка, расстояние между ними примерно 8 мм, в качестве шаблона удобно пользоваться головками болтов с такими размерами.
Собирают раму из уголков
Шаг 2. Из двух обрезков швеллера № 8 сделайте подставку под двигатель. Он у нас от бытовой стиральной машины, мощность 350 Вт. Этого мало для полноценного станка, но для мини токарного по дереву достаточно. На подставке выставьте его таким образом, чтобы ось располагалась по центру станины.
Двигатель устанавливают на подставку из обрезков швеллера
Шаг 3. Сзади двигателя сварите вертикальный упор, закрепите его сваркой. Этот узел называется приводной передней бабкой, он должен быть устойчивым к нагрузкам на скручивание и осевым. Проверьте прочность установки, двигатель не должен шататься.
Из уголков сваривают упор для двигателя
Шаг 4. Выточите для передней бабки фиксатор из деревянной заготовки. Ее можно попробовать сделать самостоятельно из старого шкива: высверлить в нем три отверстия и вставить острые шпильки. Но лучше обратиться за помощью к профессиональному токарю.
Фиксатор из старого шкива

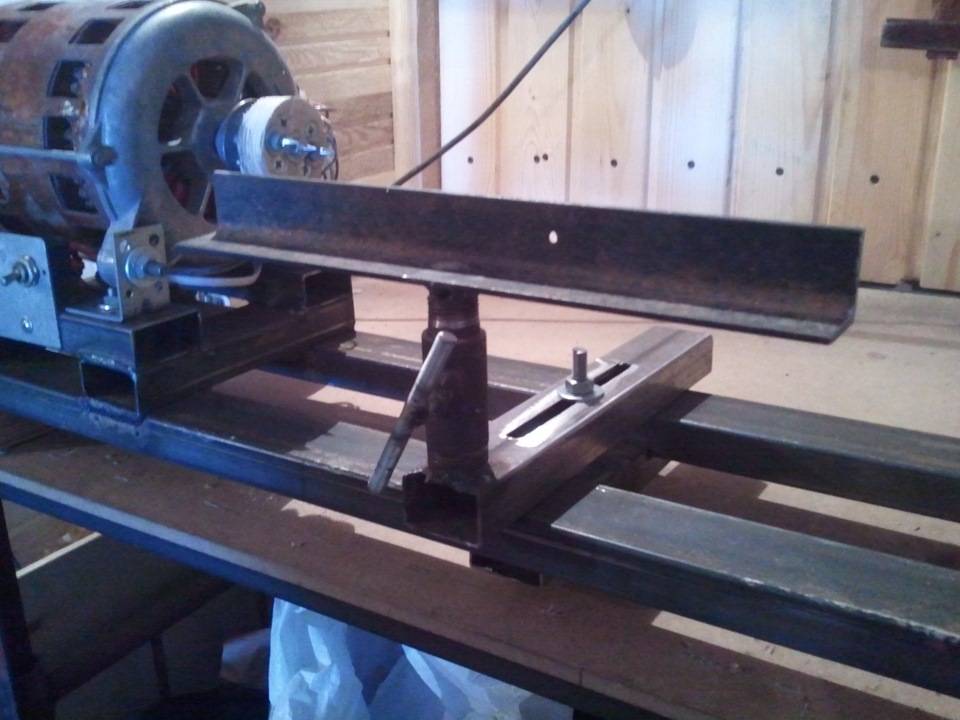

Шаг 5. Изготовьте подручник. Он делается из уголка длиной примерно 20 см для упора резца, трубы для вертикальной стойки и куска листовой стали для горизонтальной площадки. Все отдельные элементы имеют возможность регулировки, подручник можно выставлять в удобном для точения положении. Резец должен располагаться на 2–5 мм ниже оси вращения заготовки.
Для изготовления подручника используют уголок, отрезок трубы и металлическую пластину
Изготовление подручника
Шаг 6. Сделайте заднюю бабку. Отрежьте два уголка длиной по 10 см, положите их на раму, сверху закройте металлической пластиной соответствующих габаритов и толщиной примерно 2 мм. Сварите все детали в одну конструкцию.
Сваривают заднюю бабку
Шаг 7. Просверлите в пластине по центру отверстие Ø 10 мм и сделайте элементарный фиксатор положения.
В пластине крепят фиксатор
Шаг 8. К основанию приварите две пластины под углом, на их торце закрепите трубку. К ней с двух торцов фиксируются гайки, в которые вкручивается длинная шпилька. Перед свариванием гайки должны быть на шпильке, в противном случае вам потом не удастся правильно выставить их положение и шпилька не войдет.
Приваривают трубку, в которой размещается шпилька
Шаг 9. Приварите к шпильке специальную ось и закрутите на ней патрон. Его можно взять с любого старого электрического инструмента.
На шпильке закрепляют патрон
Шаг 10. Вставьте в патрон специальный центр с внутренним подшипником и выставьте оси передней и задней бабки строго по одной линии.
Регулируют положение осей
Проверьте все размеры. Если они в норме, то можете полностью обварить швы и усилить фиксацию. К шпильке с торца прикрепите ручку для облегчения закручивания.

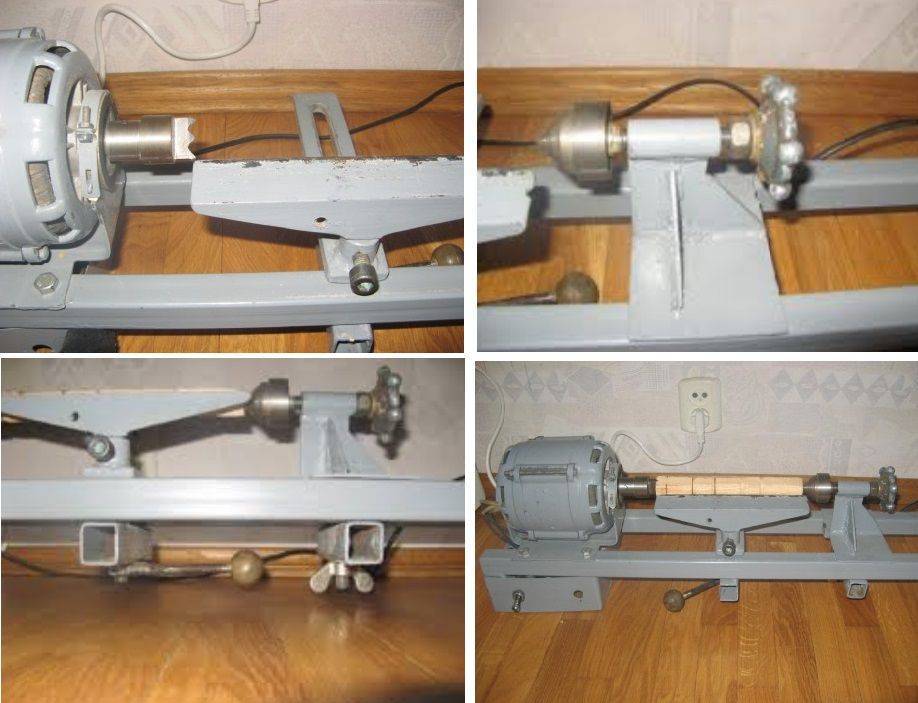

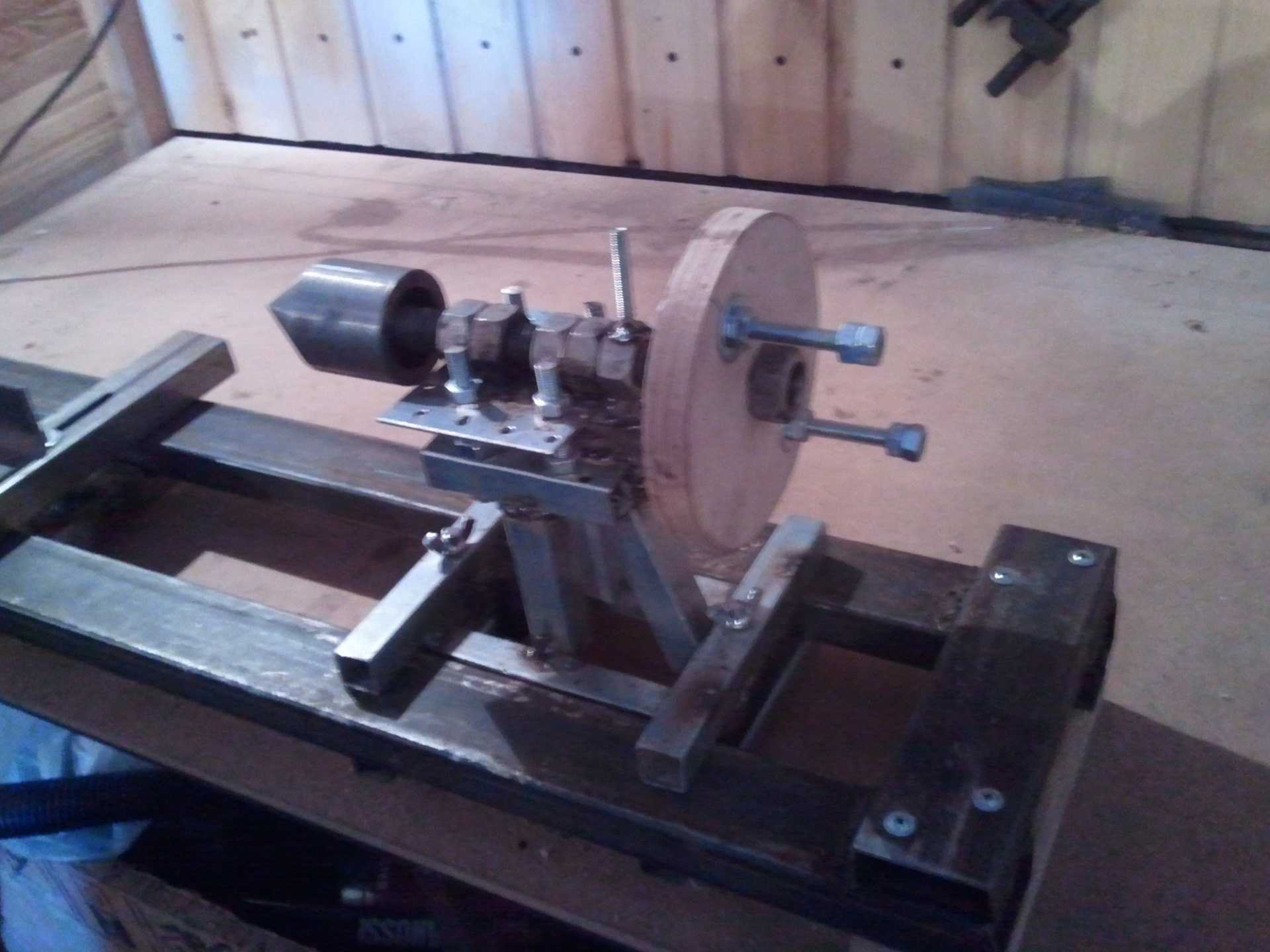

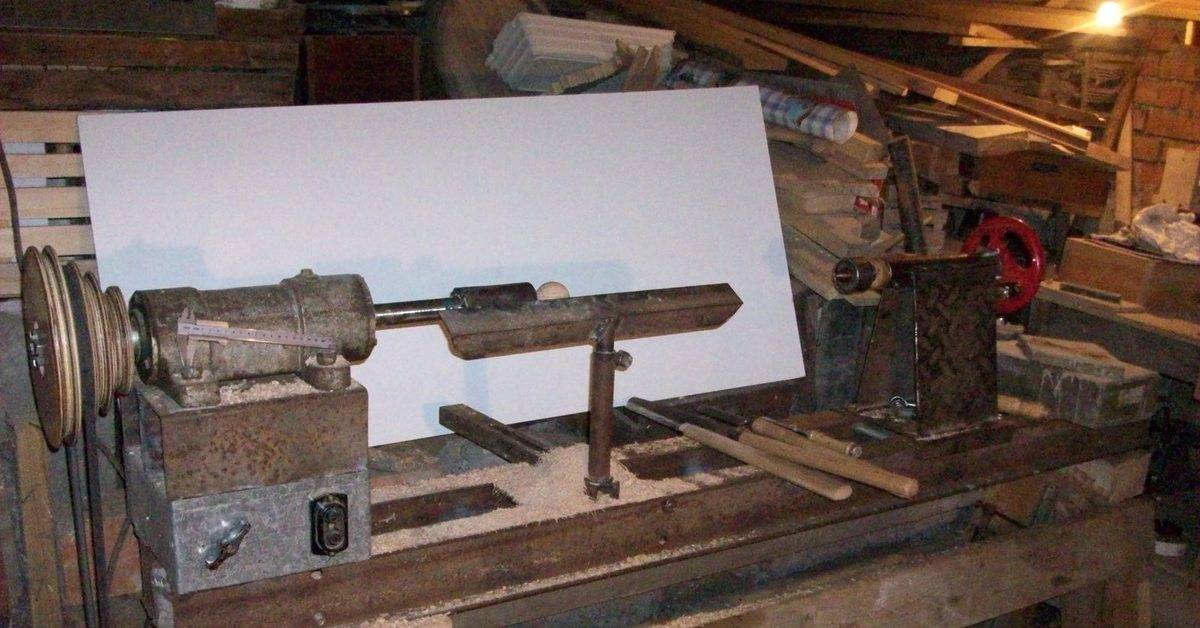

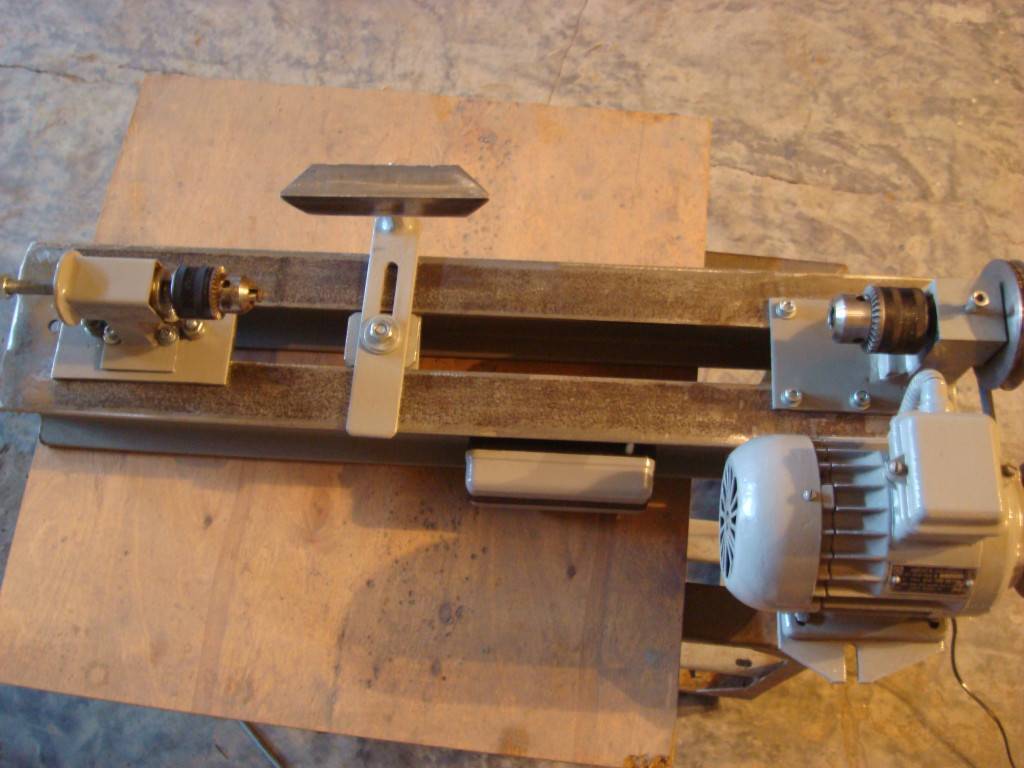

Готовый станок
Как выбрать резцы самому?

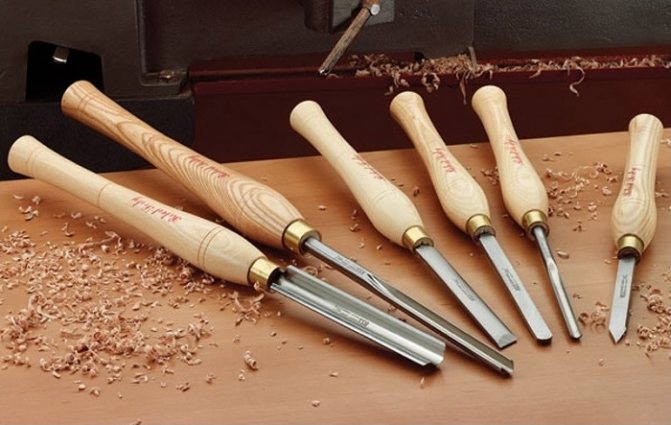

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.
Среди резцов по дереву наиболее популярны следующие инструменты:
- Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
- Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
- Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
- Стамеска, наиболее распространенный тип резца по дереву.
В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

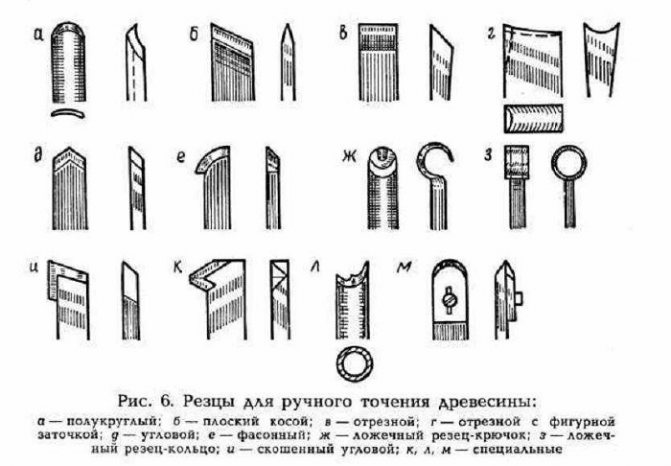

Резцы для ручного точения древесины различают на следующие типы:
- Полукруглые.
- Плоские косые.
- Отрезные.
- Отрезные с фигурной заточкой.
- Угловые.
- Фасонные.
- Резец-крючок.
- Резец-кольцо.
- Скошенный угловой.
Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок. Самыми востребованными резцами для токарных работ являются:
- Рейтер — инструмент с полукруглой формой режущего наконечника.
- Мейсель — инструмент со скошенным плоским лезвием.
Применяется для обработки дерева и доведения его до состояния готового изделия.
Видео-урок по изготовлению токарного станка по дереву своими руками
Какие факторы влияют на стоимость и основные критерии выбора?
Влияние на стоимость оказывают факторы использования станков по их назначению, габаритов, наличия программных устройств, количество скоростей вращения двигателя и приводной системы. Бренд токарной машины повышает её стоимость в 1,3-1,6 раза
Важное, комплектация
Устройство также как машина комплектуется разнообразными приспособлениями для комфорта и хорошего управления. Сделать выбор на комплектность по доступной цене надо с умом. В оборудованном станке может не получиться, то что хочется для работы:
- Станина, лучше иметь разборную, толщиной до 5-6 мм. Больше не требуется. — основа фрезерного станка.
- Двигатель, экономичный и не дорогой тоже хорошо помогает обрабатывать заготовки из дерева.
- Драйверы выбираются к двигателю с ним комплектуются.
Богородский нож «Татьянка»
Название «Татьянка» и богородский нож сложились исторически. С ними ассоциируется резьба только одним резцом вручную. Такой нож работает по мягкому дереву для вырезания мелких скульптур и фигурной резки.
Богородская резьба вышла из крестьянского промысла. Ее самая узнаваемая сцена «мужик и медведь», а технику резьбы часто называют силовой. Один нож, одна заготовка. Резчик такого стиля — уникальный мастер. Он не задается вопросом какие инструменты нужны для резьбы по дереву. Он просто берет свой нож и делает им уникальные вещи.
Вариантов изготовления богородского ножа много. На рынке представлено много вариантов вплоть до складного изделия. Лучшим всегда будет собственный.
Силовая резьба одним ножом — это творчество, а творчество никогда не укладывается в рамки стандартного производителя. Когда новичок решил посвятить себя богородской резьбе, у него не возникнет вопроса, какие инструменты нужны для резьбы по дереву, у него не будет желания их приобрести, но появится четкое понимание, как изготовить свой собственный вариант ножа.

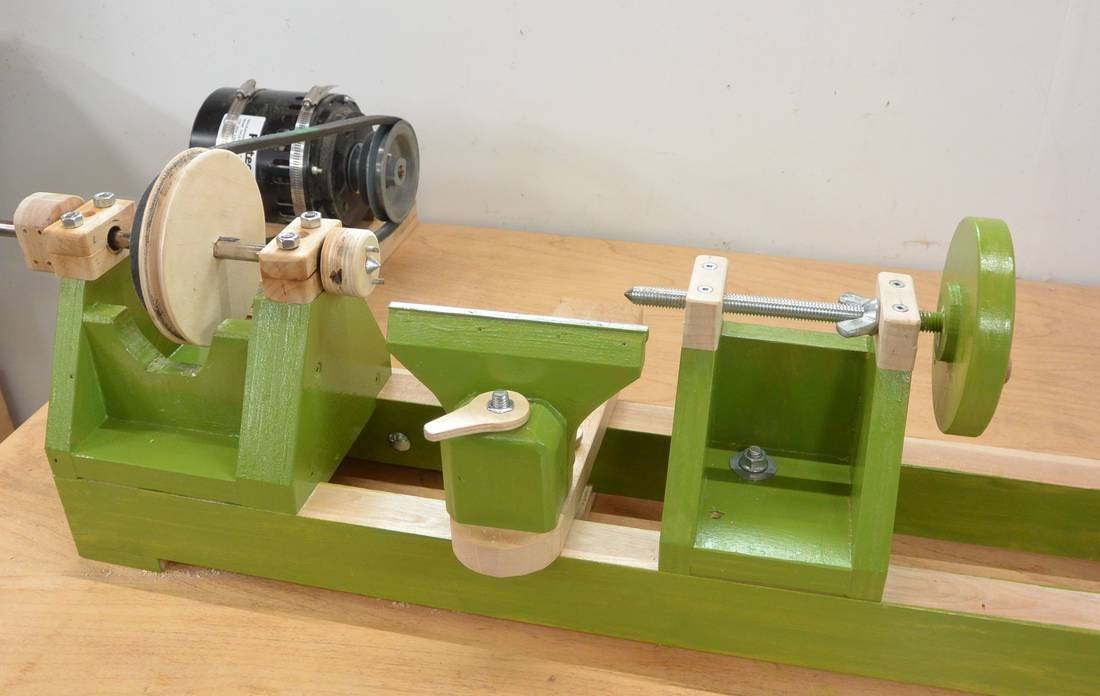

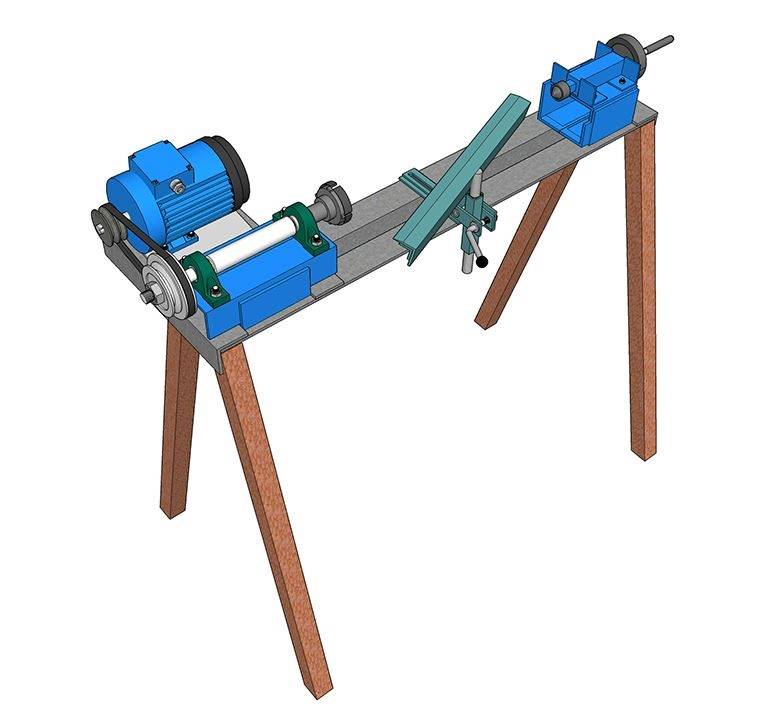

Классическая конструкция станка
Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:
- Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
- Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
- Электрический мотор и привод вращают заготовку.
- Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
- Ведущий, ведомый центры крепят деталь.
Этапы работы с деревом на токарном станке
Этапы работы обязательны к выполнению. Не соблюдение ТБ грозит не только поломкой самого оборудования, но и риском для специалиста.
Настройка станка
Настройка станка происходит в выключенном режиме. Токарь проверяет безопасность работы узлов, смотрит, правильно ли они закреплены. Дополнительно оборудование смазывается маслом. После попадания в узлы происходит проверка на холостом ходу. Для этого не потребуется много времени, достаточно провести 3-5 кругов, при этом наблюдать, как закреплены детали, не возникает ли шума или треска. После проверки и настройки приступают в основной работе.
Выбор и подготовка заготовки
Выбор и подготовка древесины происходит на первом этапе. Брусок подбирают оптимальной формы, без трещин, подтверждений, признаков гниения и сучков. Центры меряют при помощи обычного карандаша. Для удобства работы производят центрирование — проводят из концов диагональные линии. Разметка помогает не только найти центр.
Если заготовка имеет отличную от цилиндрической форму, то ей придают напоминающую такую
Важно, чтоб деталь была не цельной, так как необработанный кусок может давать щепки. Для придания формы понадобится рубанок — достигать оптимальных показателей точности необязательно
В случае необходимости воспользуйтесь прибором центроискателем
В случае необходимости воспользуйтесь прибором центроискателем.
Крепление заготовки
Выполнение насечек обязательно, их делают при помощи керна. Надежность проверяют путем просмотра работы задней бабки. Она должна плотно прижимать головку, не отклоняться от положения станины.
Под ручник устанавливается так, чтоб кромка выступала примерно на половину сантиметра. Крепление дополнительно проверяется включением болванки — она не должна щелкать.
Черновая обработка
Черновая обработка проводится с использованием резца, но без проверки точности. Проводится кручение рукоятки на минимальной передаче и обработка. Этот метод позволяет снять первичный слой заготовки и подготовить ее к дальнейшей работе.

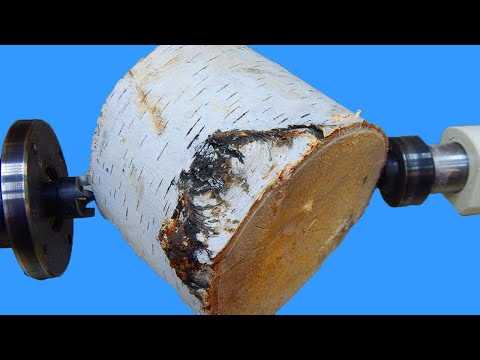

Процесс работы при креплении между двумя центрами
Это востребованный метод, выполнить может новичок. Смысл состоит в том, что деталь закрепляется между бабками, обтачивать можно довольно внушительные заготовки по размерам, так как диаметр и длина практически не ограничиваются. Способ безопасный в сравнении с другими.
https://youtube.com/watch?v=AChxPQt4o20
Обтачивание до цилиндрической формы
Точить до цилиндрической формы позволяет резец с режущей кромкой полукруглого вида — ровно без нажима снимают материал с передней части. По мере движения материал убирается, а резец продвигается вперед.
Проверка размера
Проверка размера проводится после вытачивания. Главные факторы риска — сильный нажим, смещение заготовки, торопливость работы.
Выравнивание плоским резцом
Обработка плоским инструментом не затруднительна. Полотно входит в под ручник, при том одной рукой поддерживают ручку, поднимая деталь.
Глубина поддерживается на оной уровне — поднимайте инструмент на одинаковую высоту. Только в таком случае плоскость выйдет ровной, идентичной по гладкости рубанку.
Использование отрезного резца
Точеные детали определенной длины с идеальным срезом получаются при помощи отрезного резца. Проставляют пометку на заготовке, потом ставят перпендикулярно. Резец буквально вдавливается в древесину.
Выполнение декоративных элементов
Делают желобки и валики после разметки. Затем заготовку вращают, наметки проводятся карандашом в этом состоянии. Декоративные элементы выполняют плоскими резцами с косой кромкой. Сначала выполняют канавку на 3 миллиметра, а потом, наклоняя инструмент, расширяют. Форма придается постепенным вращение валика.
Желобки делают полукруглым инструментом. Его медленно перемещают по линиям, увеличивая глубину. Оканчивают процедуру косым резцом.
Вытачивание при зажиме с одного конца
Таким методов вытачивают бокалы, тарелки, шкатулки. Деталь надевается на один патрон, держателем выступает фиксатор, шпонка, шуруп, чашечный держатель.
Вытачивание полостей
Предварительно делают обточку на межцентровом креплении. Параметры наносят насечкой. Задняя бабка блокируется, фиксируется заготовка на передней части. Обработка проводится полукруглым резцом с подручником, установленным перпендикулярно. Работают только с движущейся вертикально частью, а не горизонтально.
Шлифовка изделия
Шлифовку проводят наждачной бумагой. Изделие помещают на бабку, включают минимальные обороты и подкладывают наждачку к поверхности.
Подготовка к работе
Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

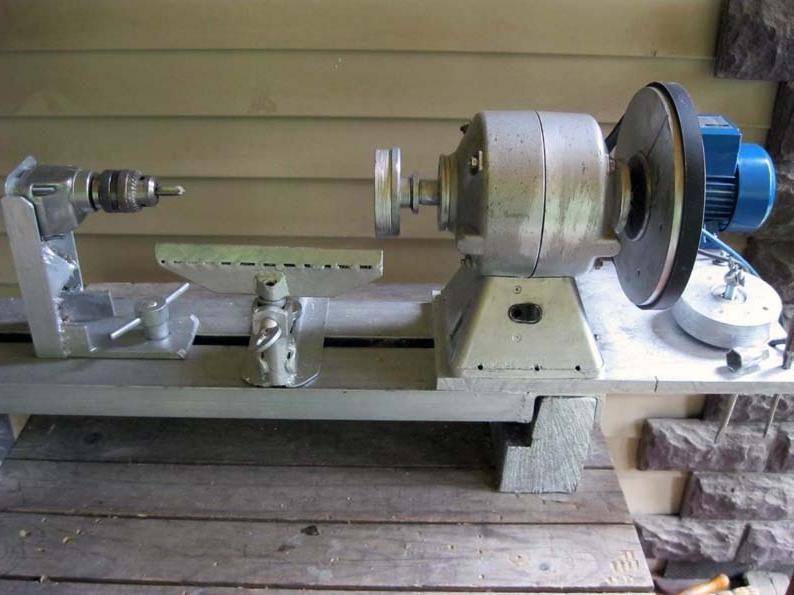

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей
Самое важное, чтобы модель была рассчитана на применение двух точильных камней
Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.
Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.
Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:
- Ручная электрическая дрель и сверла с разным диаметром.
- Напильники с качественным покрытием различной зернистости.
- Болгарка и специальные диски для шлифования и резки.
- Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».
Что касается расточников, вам понадобятся:
- Швеллер;
- Металлический угол с крепкими стенками;
- Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
- Полосы стальные — 2 и 4 см.
- Гайки, шурупы, болты и иные детали для крепежа.
- Ремень для наложения на привод.
Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.
Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.
Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.
Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.
Заключение
Итог
Мы своими руками сделали , приложили фото всех технологических операций! Если следовать всем инструкциям, описанным выше, то получиться незаменимый инструмент, который по праву займет свое достойное место в Вашей мастерской.
Приведем чертеж деталей самодельного , описанного выше.
Видео
Видео, по которому делался этот материал:

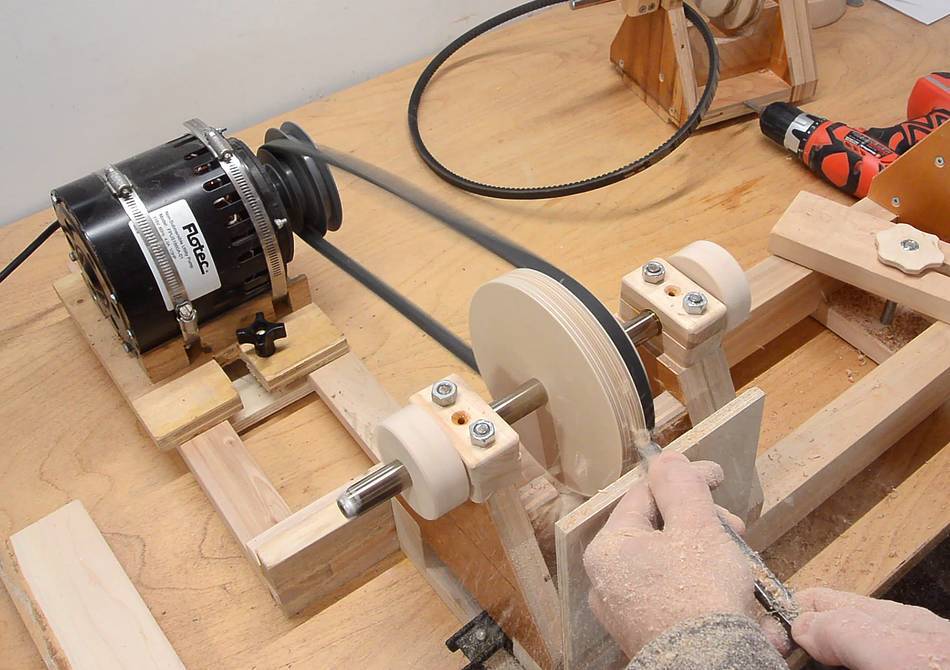

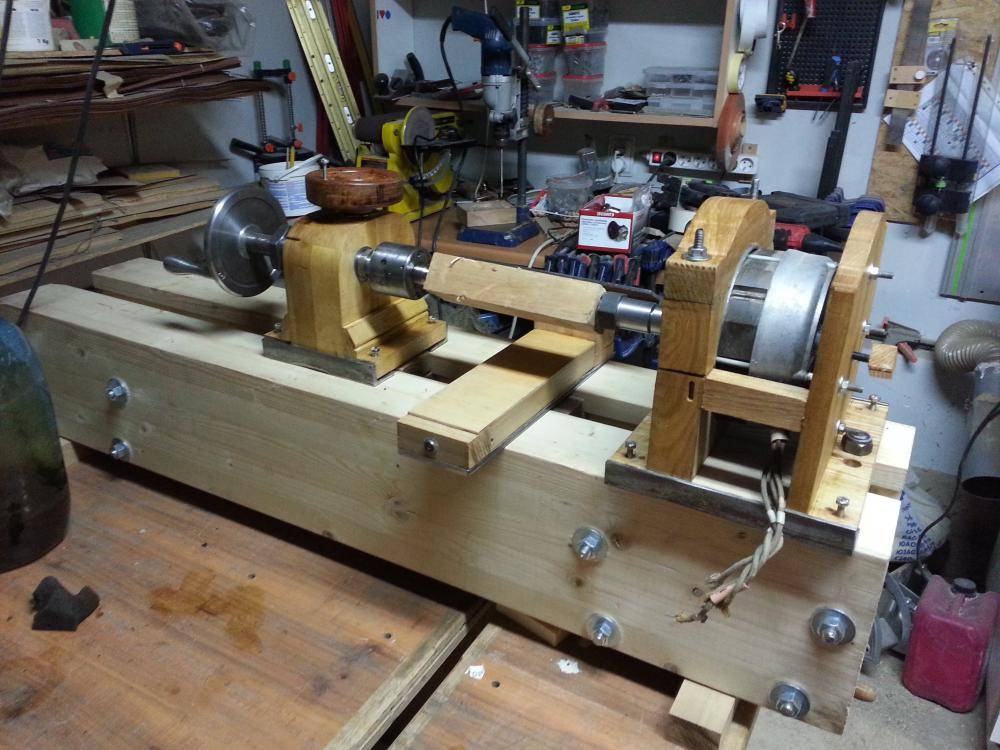

Испокон веков дерево верой и правдой служило людям. Древесина является предметом труда мастера по изготовлению столярных изделий. Особенно большой популярностью пользуются вещи, сделанные на токарном станке. Многие токари-металлисты любят точить дерево. Умение работать на металлорежущем оборудовании мотивирует их изготовить токарный по дереву своими руками для домашней мастерской.
