Где получить данные топографической съемки и план земельного участка

Особенности проведения процедуры топографии

Все работы включают три основных этапа. При этом топографическая съемка является лишь базовым моментом, проводимым на местности. Остальные этапы этого не требуют.

Кадастровая работа включает следующие этапы:

Подготовительный этап	Разрабатывается техническое задание для геодезистов. На данном этапе необходимо заказать выписку из кадастра недвижимости и использовать полученные сведения для разработки плана.
Работа на местности	На этом этапе осуществляется топографическая съемка и анализ полученных данных. Проводятся необходимые расчеты и определяются координаты участка.
Камеральный этап	Полученные сведения используют для составления топографического документа. При этом учитываются цели владельца участка.

Вся ответственность за проведение работ возлагается на кадастрового инженера, так как он имеет соответствующую лицензию и гарантирует качество своих услуг.

Виды используемых человечеством топографических карт

Главным образом карты местности классифицируются в зависимости от масштаба, в котором они создаются. Так, различают несколько видов карт:

1. Подробные графические изображения имеют масштаб один к двумстам тысячам и меньше. Их ещё называют топографическими картами. Сфера их применения ограничена преимущественно разнообразными производственными отраслями, например, мелиорацией, строительством или ландшафтным дизайном. Военные используют две разновидности топографических карт, которые называются оперативными, если их масштаб менее, чем один к двумстам тысячам и более, чем один к ста тысячам, и тактическими, если их масштаб менее одного к ста тысячам.
2. Обзорные графические изображения местности имеют масштаб один к ста тысячам или меньше. Они лучше показывают особенности местности в заданном районе, в частности, наличие изгибов рельефа и конфигурацию водных объектов, чем, например, подробные карты.
3. Карты, предназначенные для решения строго определённых заказчиком технических задач, как правило, имеют масштаб в диапазоне от одного к пятистам до одного к пяти тысячам. С помощью таких топографических карт возможно отобразить квадрат с максимальной стороной в двадцать километров или общей площадью четыреста квадратных километров.

Получение

Процесс составления топоплана имеет четко определенный нормами и правилами характер, точное соблюдение которого обеспечивает высокое качество готового документа.

Выбор компании и заключение договора

К выбору компании, которая будет выполнять работы по составлению топоплана, стоит подходить ответственно. Заказ оказания услуг обойдется в определенную сумму средств, а качество плана не всегда соответствует действующим нормам и стандартам.

Кроме того, внимание стоит обращать на отзывы организаций, которые уже являлись клиентами данной компании и заказывали у нее выполнение таких работ. После того, как заказчик определяется с организацией, которая будет составлять топоплан, происходит оформление технического задания – документа, служащий основой для составления договора и частично определяет основные обязательства сторон

После того, как заказчик определяется с организацией, которая будет составлять топоплан, происходит оформление технического задания – документа, служащий основой для составления договора и частично определяет основные обязательства сторон.

В случае возникновения разногласий или спорных моментов, составленное техзадание станет основой для судебных разбирательств и определения того, чьи права были нарушены.

После того, как оформлено техническое задание, заключается договор на оказание услуг и исполнитель приступает к основным этапам работы.

Полевые работы

Перед началом проведения работ необходимо будет со стороны заказчика выполнить следующие действия:

• Обеспечить полный доступ к земельному участку и всем объектам, которые на нем расположены;
• Предоставить исчерпывающую информацию о подъездных путях к объектам природного и искусственного происхождения;
• Подать все имеющиеся документы об участке и имеющихся на нем искусственных сооружениях надземного и подземного характера.

После непосредственного получения необходимой информации специалист осуществляет необходимые работы, получившие название «полевые». Такие работы заключаются в выезде на место расположения участка и проведении измерений всех объектов, которые должны быть отражены на плане местности.

Далее для непосредственного составления плана специалист уже направляется в офис компании.

Создание и согласование

В процессе обработки полученных данных осуществляется создание документа как в электронной форме, так и более традиционного – двухмерного.

После составления потребуется провести согласование с различными градостроительными инстанциями и муниципалитетом – в данном случае перечень таких инстанций может несколько отличаться в зависимости от типа плана и его дальнейшего использования.

Цели топосъемки

Выполнение топосъемки для разрешения на строительство в Москве состоит в работе с различными геодезическими точками, присутствующими на стройплощадке. Заниматься подобными работами необходимо для проектирования разнообразных объектов:

• гражданских строений;
• линейных и гидротехнических сооружений;
• промышленных сооружений;
• газопроводов;
• мостов и т. д.

Посредством топографических работ получают разнообразные изображения, от коммуникаций до объектов, располагаемых на территории, выбранной для потенциального ведения хозяйственной деятельности. Наша компания специализируется на реализации топосъемки дома, дороги, коммуникаций. Нередко ставится задача по выполнению подеревной съемки, предназначенной для определения всех зеленых насаждений, многолетних деревьев и кустарников.

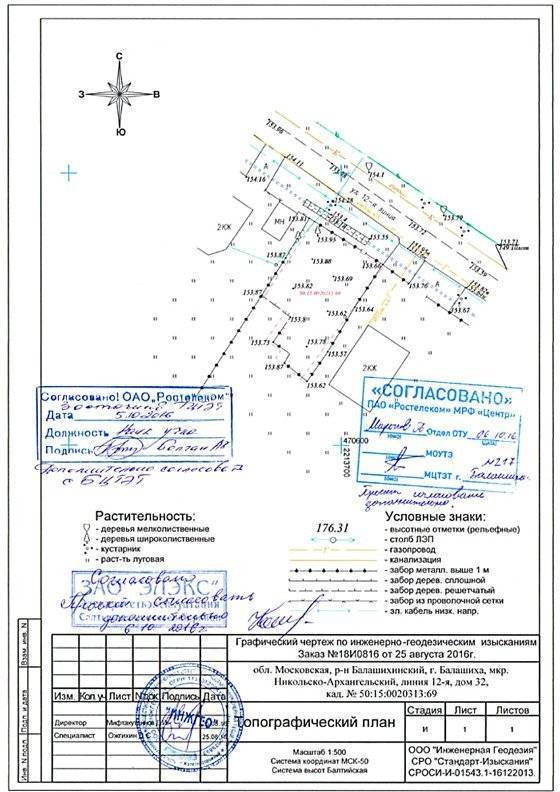

Топографическая съемка 1:500

Топографическая съёмка земельного участка в масштабе один к пятистам — это одна из самых востребованных и распространённых работ, выполняемых геодезистами. Её цель заключается в том, чтобы как можно более точно отобразить местность, которая исследуется по заданию заказчика. Топосъёмка проводится в три этапа:

1. Сначала работа проводится в «полевых» условиях, когда непосредственно проводятся измерения.
2. Затем результаты, полученные в «поле», обрабатываются специалистами камерально или, другими словами, в лабораторных условиях.
3. В итоге, обработав и проанализировав полученные данные, геодезисты делают с помощью компьютерной программы цифровую модель земельного участка или геоподоснову на бумажном носителе.

Геоподоснова обладает тремя важными характеристиками: масштабом, который подробно был рассмотрен выше; системой координат; высотой сечения.

Высота сечения рельефа местности при топографической съемке

Этим понятием определяется различие высот двух соседствующих друг с другом горизонталей на топографической съёмке. Как правило, высота сечения в пятьдесят сантиметров применяется для топографических карт 1:500. Она вычисляется по следующей математической формуле:

h = d x tg a, где d — это расстояние между исследуемыми горизонталями; tg a — это тангенс угла, на которой наклонена местность; h — высота сечения.

На топографической съёмке вы, возможно, замечали круглые параллельные плоскости, на которые подразделяется карта. Чем больше таких плоскостей вы обнаружите на карте, тем меньше, соответственно, будет высота сечения рельефа, а значит, рельеф будет изображён на этой карте очень подробно.

Система координат при топографической съемке

Координаты определяются при помощи тахеометра — геодезического прибора, предназначенного для измерения расстояний, углов и высоты объектов, находящихся на интересующем заказчика земельном участке. В дальнейшем полученные результаты измерений обрабатываются специальными геодезическими программами, и на выходе получается чертёж земельного участка с понятными условными знаками и ясной легендой.

Чтобы топографическую съёмку и разработанный на её основе план участка было легко понять другим специалистам, необходимо сделать их на базе принятых стандартов и систем координат, на основе которых осуществляется единообразный кадастровый учёт. С этой целью используют спутниковые приёмники, позволяющие очень точно определить координаты интересующей местности, а затем, исходя из полученных данных, геодезисты получают возможность создать карту с верно выполненными измерениями.

План и схема

Благодаря грамотно составленному плану можно получить разрешение на возведение здания или реконструкцию, построить транспортную магистраль или линию электропередач.

На плане отображаются следующие обозначения:

• Рельеф;
• Растительность и виды грунта;
• Реки и озера, если они имеются на участке;
• Транспортная развязка;
• Инженерные сети и коммуникации;
• Постройки с указанием высотных характеристик и этажности;
• Границы.

Она содержит сведения обо всех объектах, местах расположения жилых и нежилых зданий, коммуникаций. Опираясь на нее, можно построить дом без вреда для других объектов и инженерных сетей.

Масштабы

В первую очередь необходимо определить правильный масштаб для съемки, который полностью определяется целями проведения работ:

• 1:200. Сверхкрупный масштаб, используемый для обустройства городов, целых улиц и дачных массивов. На плане отображается плотность застройки, площадь территории и ее рельеф.
• 1:500. Это наиболее часто используемый масштаб, который подходит для возведения частных и многоквартирных домов, планирования городского района и прокладки инженерных систем.
• 1:1000 и 1:2000. Используется для создания генеральных планов расположения газопровода и линии электропередач.
• 1:5000, 1:10000, 1:25000. Позволяет грамотно спланировать крупные промышленные или инженерные сооружения.

Условные знаки

Условные знаки позволяют легко читать любую топографическую карту или план.

Среди самых распространенных можно назвать следующее:

• Рельеф;
• Границы;
• Объекты (промышленные, сельскохозяйственные);
• Населенные пункты;
• Опорные пункты;
• Железные дороги;
• Гидрография (реки, озера, болота);
• Грунтовые и шоссейные дороги;
• Тропы;
• Обозначения деревьев и леса;
• Луга;
• Ямы;
• Пески;
• Овраги;
• Мосты.

Какие документы нужны для подготовки топографического плана

Для заключения договора о проведении работ собственник земли должен предъявить:

• паспорт;
• ситуационную схему владения;
• справку об участке из публичной кадастровой карты;
• документы о ранее выполненных съемках.

Подписывать соглашение может собственник участка или его представитель. Во втором случае требуется нотариально заверенная доверенность, подтверждающая полномочия третьего лица.

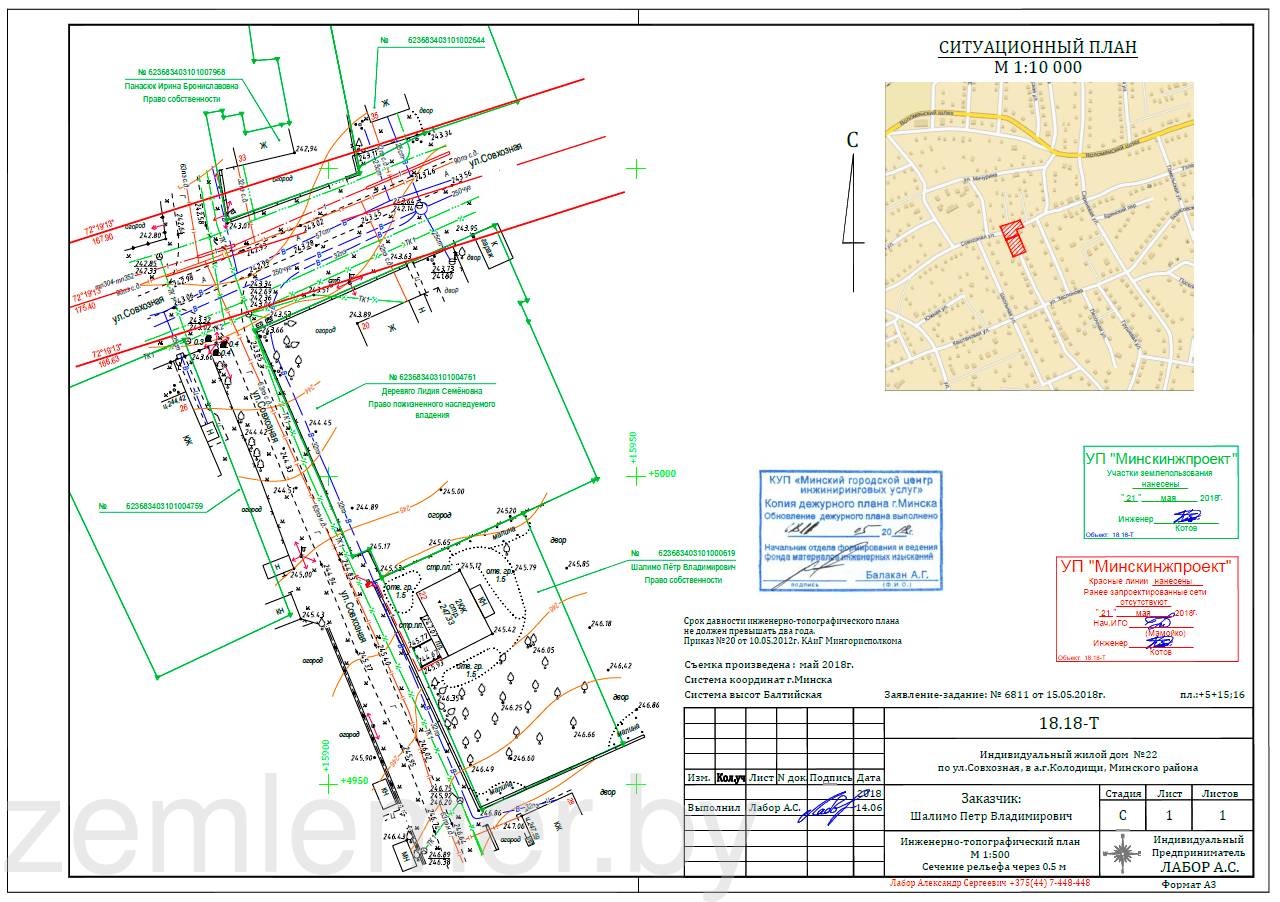

Образец геодезического плана земельного участка

Для схемы местности не предусмотрен унифицированный бланк. При составлении достаточно соблюдать законодательные нормы.

По окончании работ на местности и подготовке документа заказчик получает схему в двух видах: на бумаге и в электронном формате.

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Топографический план участка невозможно получить через онлайн-сервис Росреестра. Для того, чтобы получить топоплан, необходимо воспользоваться помощью геодезистов.

Поиск плана на карте Росреестра онлайн

Как известно, получить кадастровую документацию участка можно двумя способами:

1. Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
2. Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Виды топографических планов

Существует несколько способов разделения топопланов. Один из признаков, на основании которого они делятся, это характер информации, что отображается на ней – они могут быть:

• Основными, когда отражается вся информация по участку;
• Специализированными. В такой ситуации указываются только те данные, которые нужны заказчику в связи с определенной целью использования надела.

Кроме того планы могут делиться по масштабу отображения на них объектов. Основными видами планов, которые наиболее широко используются, являются:

• Геоподоснова;
• План горизонтальной съемки;
• Подеревный план.

Геоподоснова представляет собой один топографический план интересующей территории или несколько его отображений.

При этом каждый из определенного количества документов может быть различного масштаба.

В большинстве случаев они применяются для того, чтобы создать планы реконструкций, проекты технического характера, генеральные планы территории строительства, различные промежуточные и рабочие чертежи.

Под этим типом топоплана определяется такой, который позволяет создавать контурный план местности. Съемка проводится в территориях, которые уже являются застроенными, и на них расположено большое количество различных объектов, имеющих разнообразную форму и контуры.

Эту съемку чаще всего проводят в населенных пунктах, местности, расположенной в пределах равнины или той, которая включает в себя железнодорожные узлы.

Кроме того, свое применение такой тип плана часто находит при установлении границ земель, вычисления их величины и расположения друг относительно друга. Характерной особенностью такой съемки является полное отсутствие сведений о рельефе участка.

Такой документ относится к наиболее подробному способу отображения того, что размещено на участке земли. Выполняется такой план в более крупных масштабах, чем все остальные – 1:100 – 1:500.

На таких типах планов отображают:

• Подробный рельеф местности;
• Имеющуюся растительность (деревья);
• Элементы гидрографии;
• Расположенные объекты недвижимости;
• Произошедшие изменения в земной коре, имеющие антропогенный характер.

Наибольшее применение такой тип плана нашел при проведении работ по озеленению участков, проектировке строящихся дендрариумов.

Ситуационный план и для чего он нужен

Ситуационным планом считается схема, на которой указаны прилегающие к объекту недвижимости территории и другие объекты. Он предназначен для того чтобы правильно оценить взаимодействие конкретного участка с прилегающими постройками, коммуникациями и дорогами.

Он выполняется после проведенных на местности топографических и геодезических работ. Этот вид плана выполняется в виде схемы и не является основой для проектных и строительных работ.

И все-таки ситуационный план требуется и для строительства, и для проектировки, и еще для некоторых целей:

• При заключении сделок по продаже участка и согласованию границ с владельцами соседних участков;
• Для подключения коммуникаций;
• Для получения разрешения на проведение строительства в архитектурном отделе градоуправления;
• На его основании при строительстве ведется разработка части проектной документации;
• При реконструкции участка.

Ситуационный план включает в себя:

• Адрес участка;
• Указание стрелками сторон света;
• Находящиеся на нем здания и количество этажей в них;
• Названия улиц;
• Все благоприятные и неблагоприятные точки – свалки, парковки, магистрали и т.д.;
• Электрические, газовые, тепловые и водные сети снабжения;
• Планируемые работы;
• Описание объекта (высота, этажность, размер фундамента);
• Заказчик;
• Исполнитель, его подпись и печать.

Ситуационный план включает в себя несколько частей:

• Проектная (в нем чертится схема);
• Аналитическая (включает в себя графические дополнения и пояснения, а так же подробное описание объекта);
• Инсоляционный анализ – описание степени освещения участка.

Какие инструменты используются для топографической съемки

Приборы для топосъемки разделяются на несколько групп по принципу действия:

• приборы с использованием GPS оборудования. Техника позволяет выполнять все виды геодезических работ за исключением определения состояния грунта и наличия подземных коммуникаций. Приборы многофункциональны, автоматизированы. Благодаря использованию камер высокого разрешения измерения отличаются точностью, легко позиционируются и обрабатываются;
• электронные тахеометры. Они используются при проведении съемок после получения базовых координат. Позволяют оцифровывать полученные данные непосредственно в месте измерений. В специальную таблицу вносятся все исследуемые объекты. Работа оператора сводится к выбору объекта и измерению координат. Снижается влияние человеческого фактора;

Электронный тахеометр

лазерные дальномеры. Представляют собой приборы, измеряющие время прохождения излучения до объекта и обратно. Среди достоинств компактность, удобство пользования, точность, низкая цена;

Лазерный дальномер

лазерные нивелиры. Обеспечивают создание плоскостей при помощи лазера. Позволяют получать идеальные плоскости по вертикали и горизонтали;

Лазерный нивелир

оптические нивелиры, теодолиты. Они позволяют с хорошим разрешением определять расстояния и углы, отклонения от вертикали и горизонтали. Могут использоваться при любой погоде.

Помимо геодезических приборов применяются различные приспособления, такие как уровень, рейка, отвес, ватерпас, ленточные длинномеры, рулетки и прочее.

Оптический нивелир

Когда требуется топосъемка

Во всех указанных случаях необходимо провести топографическую съемку местности:

• При оформлении документов для получения разрешения на застройку участка.
• При покупке или аренде земельного участка.
• Перед созданием проекта реконструкции или строительства на территории.

• При определении ориентации на участке будущего объекта.
• Перед организацией земляных работ (для определения точного объема работ, которые предстоит выполнить).
• Для ландшафтного дизайна (своего рода земляные работы).
• При подключении к дому на участке инженерно-технических коммуникаций: водо- и газопровода, электричества, теплосети и телефонной связи.
• При изменении расположения коммуникаций.
• При участии в суде и решении споров.

Некоторые параметры, указанные выше, стоит изучить внимательней, именно они самые востребованные у строительных фирм.

Подключение коммуникаций и их перепланировка

Прежде чем приступать к подведению любых инженерно-технических коммуникаций, нужно внимательно изучить план топографической съемки земельного участка, где нанесены действующие сети на участке собственника и ближайшие по отношению к нему. Эти знания необходимы специалистам на этапе проектирования, чтобы можно было установить точку подключения к системе коммуникации, подготовить проект прокладки инженерных сетей, определить месторасположение труб или кабелей, точно рассчитать количество материалов и установить цену работы.

При строительстве дома или другого объекта на территории может потребоваться внести изменения в существующее расположение коммуникаций. Если установленные трубы или другие подземные сети мешают возведению, необходимо их перенести. Перепланировку не получится сделать при отсутствии топографической карты местности, на которой отмечены все особенности рельефа и местоположение подземных коммуникаций.

Получение разрешения на строительство

Все строительные работы на местности необходимо проводить в соответствии с градостроительным планом земельного участка (ГПЗУ). Этот документ выполняется в соответствии с топографической съемкой территории, в нем отмечают расположение всех коммуникационных систем на поверхности и в почве, границы санитарно-защитных зон и отрезков земли, где разрешена застройка.

На плане красная линия разделяет территории, где возможно строительство жилых домов, и местность с улицами, дорогами, общественными объектами, пешеходными зонами, площадями, непригодными для ИЖС. При возведении новых зданий или пристроек к существующим нельзя нарушать границу, которая обозначена на карте красным цветом.

Существует такое понятие, как санитарно-защитная зона объекта, она также указывается на плане. Если говорить о жилой застройке, то так именуются земли, где запрещено возводить промышленные предприятия, здесь располагаются только жилые дома.

С помощью подробной топографической съемки территории специалист на этапе проектирования определяет место для безопасного возведения здания. Чтобы получить разрешение на строительство, нужно подать документы, которые включают в себя СПОЗУ (схема планировочной организации земельного участка). На ней отражены все возводимые объекты и подробная информация к топографическому плану.

СПОЗУ следует прилагать к заявлению на разрешение строительства, в соответствие с действующим градостроительным законодательством РФ.

Ландшафтный дизайн и преображение окружающей территории

Топографическая карта, которая используется при планировании земельных работ, не отличается особой сложностью. Съемку проводят с целью определения информации по состоянию рельефа территории, наличию на ней растительности и ее видов. Подробные данные помогут ландшафтному дизайнеру учесть все особенности участка и выполнить работы по его преображению и благоустройству в соответствии с пожеланиями заказчика.

Масштаб плана для земляных работ может быть от 1:50 до 1:200. Все мелкие объекты, размер которых не превышает нескольких десятков квадратных сантиметров площади, а также перепады участка в пределах 30 см отображают на топографической карте, используя крупный масштаб.

Кадастровая съемка

Топографическая съемка местности необходима, когда проводят любые действия, связанные с изменением сведений в кадастре: ставят на кадастровый учет построенный или купленный дом, проводят межевание участка, производят сверку на соответствие границ фактического земельного надела его границам в кадастровой записи.

Масштаб топосъемки

Обычно топосъемка выполняется в масштабе 1:500, такая топографическая съемка местности подходит для проведения большинства проектных работ. Использование топосъемки в данном масштабе позволяет нанести на топографический план:

• инфраструктуру, имеющуюся на земельном участке;
• коммуникационные системы;
• детали рельефа;
• зеленые насаждения.

Подеревная топографическая съемка используется для составления планов при строительстве дач, загородных домов и прочих подобных объектов. Ее характерной особенностью является то, что на плане отмечается каждое дерево.

Современная топосъемка земельного участка предполагает использование профессионального топографического оборудования, например, цифровых GPS-приемников. Наша компания располагает таким оборудованием, а специалисты владеют передовыми методиками топографической съемки. Мы гарантируем оперативную и точную топосъемку участка, причем стоимость услуг начинается от 8 000 р. В то же время мы не рекомендуем экономить на проведении топографических исследований. Непрофессиональная топографическая съемка земельных участков может привести к неудовлетворительным результатам.
