Труба полипропиленовая канализационная: 50, 100, 110 и 200 мм

Обустройство канализации

Характеристики позволяют даже забетонировать систему канализации. Трубы можно прокладывать в перекрытиях или других строительных конструкциях.

Трубы для наружной канализации

Воспользоваться всеми преимуществами удается даже новичкам. Однако во всех случаях нужно обстоятельно подходить к вопросу подбора вида труб, диаметра и монтажа.

Когда выполняется монтаж наружной канализационной системы, используют обычно оранжевые полипропиленовые трубы большого диаметра из непластифицированного пластика. Этот материал не подвержен разрушению даже растворителями, щелочами и кислотами.

Распространены изделия оранжевого цвета не только с ровной внутренней и внешней поверхностью, но и с гладкой частью внутри и гофрированной наружной стороной. Они отличаются стойкостью перед низкими температурами и более существенными нагрузками.

Такие трубопроводные детали эластичны. При замерзании в них воды они растягиваются. Когда она оттаивает, изделия принимают первоначальную форму.

К другим преимуществам гофрированных канализационных труб относится:

  • меньшая толщина по сравнению с серыми элементами;
  • высокая теплостойкость;
  • повышенный срок службы наружной канализации.

Элементы для внутренних водоотводящих систем создаются серого цвета. Их толщина не превышает 2 мм. Они используются на различных объектах. С помощью серых элементов удаляются стоки от всех сантехнических приборов.

Технические характеристики

Основные параметры канализационных комплектующих из пластика:

  • высокая прочность;
  • способность выдерживать высокое внутреннее давление;
  • работают при температурах -10…+65°С;
  • удельный вес материала составляет около 2 кг на 1 пог. м;
  • срок эксплуатации — 50 лет.

Канализационные трубы могут укладываться на глубину до 8 м и выдерживать внутреннее давление 6-16 бар. Общий их вес зависит от толщины стенок и диаметра изделия. Общий вес изделия в 10 раз меньше, чем у чугунных труб. Это облегчает погрузку и транспортировку изделий к месту укладки. На гладкой внутренней поверхности не оседает грязь и не скапливаются неприятные запахи. Толщина труб позволяет легко обрабатывать их ручным инструментом в виде ножовки или напильника.

Изделия обладают высокой степенью пожаробезопасности. В открытом пламени пластик только плавится, поэтому он относится к материалам негорючим. Изделия из ПВХ комплектуются различными соединительными фитингами. Все материалы имеют низкую стоимость. Канализационные изделия не требуют дополнительной окраски. При производстве продукция окрашивается в серый или оранжевый цвет.

Размеры водопроводных труб

ГОСТ на полипропиленовые коммуникации для водоснабжения (либо отопления) содержит требования к их толщинам стенок. Значения зависят от размерного отношения и серии труб. Изменение номинальной толщины, начиная с ≥ 2,1 и заканчивая значением ≥ 61,1, происходит с шагом 1,0. Шаг увеличения значения предельного отклонения для толщины стенок изделий составляет 0,1, начиная с 0,5. Для номинальной толщины стенок ≥ 1,0 предельное отклонение составляет 0,4.

При испытаниях водопроводные трубы выдерживаются не меньше 2 часов при температуре 23 °С (с допустимым отклонением в ту или иную сторону 5 °С). Величина среднего наружного диаметра определяется на расстоянии не меньше 10 см от трубного торца изделия с погрешностью не больше 0,05 мм. Допустимо определять этот параметр как среднее арифметическое четырех измерений, которые равномерно распределены по окружности трубы в одном ее сечении и округлены до 0,1 мм.

Овальность коммуникаций полипропиленовой трубы (ГОСТ 52134) устанавливается как вычитание минимального значения внешнего диаметра сечения коммуникаций из максимального. Толщина стенки находится на дистанции не меньше 1 см от торца в едином сечении в шести точках, которые по нему равномерно распределены. Погрешность составляет не больше 0,05 мм.

Важным параметром для водопроводных труб из полипропилена является толщина их стенок, которая должна соответствовать типу и диаметру изделия

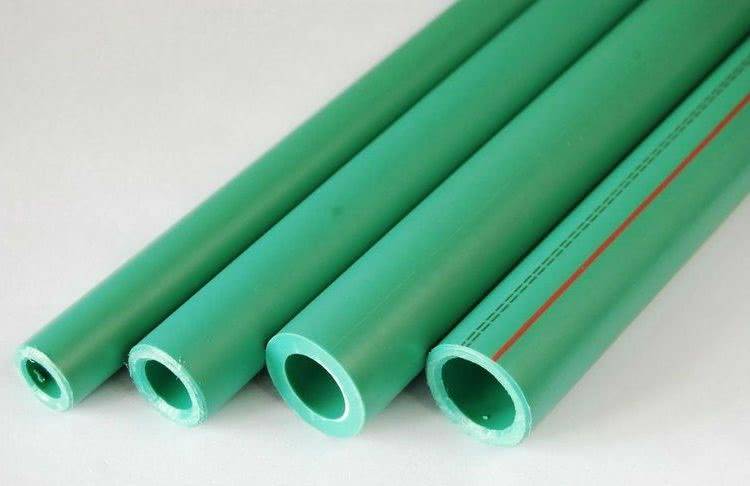

Трубы из армированного полипропилена

Первоначально для создания отопительных систем использовали обычные конструкции из полипропилена. Но они зарекомендовали себя не с самой лучшей стороны.

Плюс ко всему длительность применения, как правило, была ниже, чем уверяли производители. Кроме того, под воздействием высоких показателей давления и температурного режима изделия начинали деформироваться.

Чтобы устранить эти дефекты, производители начали выполнять армирование конструкций. Это решение позволило намного улучшить свойства каналов. В наше время применяют преимущественно армированные трубы. Они идеально подходят для решения этой задачи

Существуют разновидности продукции армированные:

  1. Алюминием. Изделия достаточно популярные. Алюминиевая фольга способствует защите полимера от излишнего расширения. Ее располагают внутри полипропилена или снаружи канала. При стыковке таких конструкций нужно выполнять их зачистку. В противном случае материал начнет расслаиваться.
  2. Стекловолокном. Данная продукция является прочной и качественной. Монолитность конструкции делает изделия особенно надежными. В отличие от предыдущего варианта, они являются литыми. Поэтому пайка и стыковка этих конструкций выполняется намного проще. Их не нужно подвергать зачистки перед установкой.

Как выбрать правильный диаметр сточной трубы

Армированные коммуникации для отопления

При устройстве отопления особое внимание необходимо уделить армированным полипропиленовым трубам. ГОСТ Р 52134 определяет толщину изделий, что приводит к возникновению необходимости оптимизации содержания добавок (при армировании стекловолокном)

Для этого необходимо учитывать, что фиброволокно внутреннего слоя не должно нарушать гигиенические нормы и не ухудшать надежность сварочного соединения

Для этого необходимо учитывать, что фиброволокно внутреннего слоя не должно нарушать гигиенические нормы и не ухудшать надежность сварочного соединения.

Применение алюминиевой фольги может осуществляться несколькими способами:

  • размещение в середине трубной стенки;
  • размещение вблизи внешней поверхности и соединение клеевым способом;
  • использование перфорированной фольги в середине трубной стенки.

Последний способ позволяет получить монолитное соединение с полимером, что улучшает параметры готового изделия. При использовании неперфорированной фольги конструкция имеет многослойную структуру.

Полипропиленовые коммуникации являются отличной альтернативой металлическим благодаря своим высоким прочностным и эксплуатационным характеристикам. Использование армирования наделяет трубы качествами, позволяющими эффективно включать их в трубопроводы отопления.

← Предыдущий пост

Следующий пост →

Открытая укладка и крепление труб

Данный способ обладает меньшей трудоемкостью, он  более прост и универсален, поэтому его применяют значительно чаще. Существуют две разновидности этого метода: при одном труба закрепляется в хомуте неподвижно, при другом  – она имеет возможность скользить в продольном направлении. Для этих методов используются крепежные хомуты для канализационных труб разного типа.

Помимо крепежных, в каждом из способов используются звукопоглощающие хомуты или муфты, чтоб ослабить шум, издаваемый канализационными стоками при их прохождении по трубе.

Особого внимания требует подбор диаметра хомутов: если выбрать изделия, точно повторяющие диаметр трубы, трубопровод не будет иметь свободы в узлах крепления, и в случае температурной деформации может быть поврежден.

Жесткий тип крепежа может быть использован только в отапливаемых помещениях с постоянной температурой, так как его применение не дает возможности компенсировать температурные деформации, которые система испытывает при изменениях в этой области.

В целом процесс монтажа при использовании обоих методов выглядит аналогично и, освоив его, можно произвести монтаж канализации  достаточно быстро и качественно. Вот краткая инструкция по его выполнению.

Разметка

Крепеж, установленный у разветвления

На этом этапе согласно составленному проекту на стенах размечается маршрут прокладки труб. Проложенная линия соответствует оси трубы, и этого следует придерживаться на дальнейших этапах. Размечаются также места, где будут установлены крепежные элементы

Особое внимание уделяется точкам, где имеются отводы и разветвления, там наличие опор обязательно

Расстояние между точками, где будет установлен крепеж, зависит от диаметра трубы: считается, что для прочной фиксации расстояние между хомутами не должно быть меньше ее десятикратного поперечника.

Установка крепежа

По возможности, хомут для крепления канализационных труб устанавливается на минимальном расстоянии от стены. Это делается для того, чтоб сократить потери полезной площади и снизить риск повреждения трубопровода. Если планируется скользящее крепление, в хомуты вставляются специальные вкладыши. В случае, если они отсутствуют, следует закруглить специальным инструментом края хомута для того, чтобы избежать повреждения трубы его острыми краями. Крепление хомутов к стене осуществляется при помощи саморезов, иногда они входят в конструкцию хомута.

Хомут для крепления труб

Монтаж труб

После того, как крепеж подготовлен и установлен, можно приступать к монтажу труб. Эта процедура не отличается сложностью: труба вставляется в хомут, и в зависимости от его конструкции просто защелкивается или же фиксируется металлической шпилькой.

Правильное и качественное крепление канализационных труб обеспечит исправную и длительную работу всей системы. Самостоятельно выполнение работ при достаточном освоении навыков может дать результат, практически не уступающий действиям профессионалов, позволяя также достигнуть определённой экономии.

Свойства полипропилена

Пластик, который постепенно заменяет чугун и сталь, уже распространен повсеместно. Если для систем отопления этот материал не подходит, то при сооружении канализационных стоков выбирать его выгодно, с экономической точки зрения.

Полипропилен пришел на смену поливинилхлориду. Благодаря положительным свойствам материала изделия из ПП можно эксплуатировать в различных условиях:

  • Полимер обладает плотностью 900 кг/куб м. Он более легкий, чем чугун, а установка трубопровода не занимает много времени.
  • Благодаря высокой вязкости материала (способности поглощать ударную энергию) он способен выдерживать значительные механические нагрузки.
  • Водостоки из полипропилена можно эксплуатировать от – 15 до +140 градусов.
  • Благодаря химической инертности материала по ГОСТу допускается отводить по трубам сточные воды с содержанием 60% серной кислоты.
  • При нагревании полимер становится пластичным, поэтому из него можно изготавливать отрезки диаметром 16-1200 мм.
  • Параметры сырья для производства труб определяет ГОСТ 26996-86. Из этого материала производят трубопроводы различного типа. Для установки канализации применяют безнапорные модели.

Такие свойства полипропиленовых изделий позволяют выбирать их для монтажа долговечной канализации.

Рекомендации по установке ПВХ-труб в многоэтажном доме

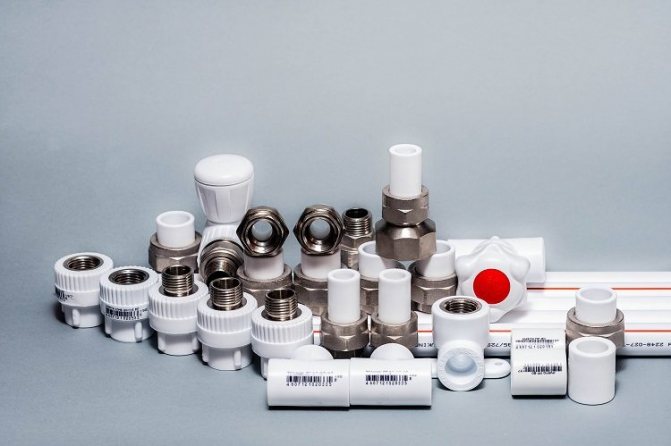

Преимущества канализационных фитингов

  • Пластиковые детали, купить которые вы можете в дополнение к трубам, имеют большой срок эксплуатации, меньшую вероятность образования засоров благодаря гладкости их внутренней поверхности.
  • Полипропиленовые фасонные части, цена которых вполне доступна, характеризуются небольшим весом, просто и легко монтируются, не требуя сложного оборудования и специальных навыков.
  • Полимерные комплектующие трубопроводов невосприимчивы к свету, поэтому длительное время могут находиться на открытом воздухе, причем даже при отрицательной температуре.
  • Сантехническая система, выполненная с использованием подобных элементов из пластика, без ущерба для целостности выдерживает резкие перепады температур.
  • Детали из пропилена значительно упрощают и убыстряют монтаж и демонтаж трубопроводов.
  • Благодаря наличию уплотнительных колец и раструбных соединений, прокладка коммуникаций выполняется по принципу конструктора.

Канализационные трубы: размеры, материалы, достоинства и недостатки

При монтаже любой канализационной системы в нашей стране, вне зависимости от того, где и в каком задании она размещается, принято применять только два основных вида труб – чугунные и полимерные (пластиковые)

На рынке можно отыскать изделия большего и меньшего диаметра, потому очень важно понимать, какое изделие в каких целях следует приобрести. Не учитывать размер канализационных труб ПВХ, как и чугунных, ни в коем случае нельзя, так как они могут просто не состыковаться с основной канализацией, а это недопустимо

Важно

Следует понимать, что все размера канализационных труб, будь то тяжелый чугун или легкий пластик, четко регламентирован специальным показателем – техническими условиями (ТУ). Причем стандартными канализационными изделиями можно назвать практически любые трубы, диаметр которых колеблется от 50 до 110 миллиметров. Трубы для канализации выпускаются производителями, согласно ТУ 2248-022-23208482-02, это нужно обязательно учесть при покупке, тогда с размерами прогадать не получится.

Разновидности канализационных труб

Каждый знает, что трубы для канализации могут быть металлическими и пластиковыми, а вот досконально, из каких материалов их производят, интересуются далеко не все. Однако именно материал изготовления играет большую роль в долговечности и качестве проложенной канализации. В основной своей массе, за крайне редкими, можно даже сказать, эксклюзивными исключениями, все трубы могут быть только трех видов.

  • Чугунные.
  • Поливинилхлоридные (ПВХ) и полипропиленовые (ПП).
  • Полиэтиленовые (ПЭТ).

Чугунные трубы можно назвать устаревшими, так как именно данный металл использовался до того, как изобрели легкие и удобные полимеры. Долговечность их внушает уважение, так как средний размер их службы достигает шести десятков лет. Они невероятно прочны, отчего можно поставить стояк, практически произвольной высоты без вреда для нижних отсеков. Понятно, что вес чугуна для канализации не имеет большого значения, потому что он и правда велик. Около двадцати килограммов будет весить метр чугунного изделия, диаметром 100-110 миллиметров. Обычно они выпускаются с раструбом на одном конце, что значительно упрощает их монтаж.

Поливинилхлоридные, полипропиленовые, а также и полиэтиленовые трубы, можно поставить в один ряд, так как все эти материалы, как вы уже поняли, являются полимерами. Они невероятно легки, так канализационная труба, размером в 110 мм и длиной один метр, будет весить всего полтора килограмма, что по сравнению с чугуном просто революция. Такие изделия не боятся щелочей и кислот, они прочны и закапывать их в землю можно на глубину до шестнадцати-двадцати метров, а их гладкие стенки не способствуют оседанию налета и шлама.

Виды полимерных труб, используемых в бытовых сантехнических системах

Применение полимерных труб для сантехники допускают СНиП 2.04.01−85* «Внутренний водопровод и канализация зданий», узаконившие в п.10.1* раздела 10 «Трубопроводы и арматура» использование для внутренних трубопроводов холодной и горячей воды всех сетей водоснабжения труб и фасонных изделий из различных пластмассовых материалов, в том числе:

Полиэтилена;

Полипропилена;

Поливинилхлорида;
Полибутилена;
Металлополимеров и стеклопластика.

ГОСТ Р 52134—2003 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления» в таблице 26 устанавливает классы эксплуатации полимерных труб:

  • Класс 1 — для горячего водоснабжения (рабочая температура 60 0 Ц);
  • Класс 2− для горячего водоснабжения с рабочей температурой 70 0 Ц;
  • Класс 3 — для низкотемпературного напольного отопления с температурой 60 0 Ц;
  • Класс 4 — для высокотемпературного напольного и низкотемпературного радиаторного отопления с температурой 70 0 Ц;
  • Класс 5 — для высокотемпературного радиаторного отопления с температурой 90 0 Ц;
  • Класс ХВ — холодное водоснабжение.

Область применения пластиковых труб зависит от технических характеристик материалов изготовления. Наиболее популярными среди пользователей бытовой сантехники являются:

  • Трубы из полиэтилена низкого (ПНД) и высокого (ПВД) дваления;
  • Трубы из полипропилена модификации, получившей название «рандом сополимер», обозначаемой PPRC или PPR.

Характеристики ПП труб

Достоинства и недостатки полипропиленовых труб для канализации

Как уже сказано выше, канализационные трубы из полипропилена – это наиболее подходящий материал для устройства канализации. Они имеют комплекс следующих достоинств:

  • Устойчивость к коррозии. Полипропилен является химически инертным материалом, и не вступает во взаимодействие с большинством химических реагентов, в том числе и агрессивных. По этой причине он не выделяет вредных веществ и не подвержен коррозии.
  • Малый вес. Это качество дает преимущества при транспортировке и монтаже. Трубы из этого материала легко перемещать с места на место, укладывать в траншею и осуществлять монтаж.
  • Устойчивость к воздействию температур. Трубы канализационные полипропиленовые технические характеристики имеют следующие: верхняя граница допустимой температуры находится на уровне +95 градусов, тогда как изделия из других видов пластика переносят нагрузку не выше +65. При минусовых температурах полипропилен также сохраняет свои качества и не становится хрупким.
  • Гладкая внутренняя поверхность. Благодаря этому качеству засоры в канализации, состоящей из полипропиленовых труб, случаются только при ее неправильном устройстве, а не за счет оседания частиц на внутренней поверхности, как это происходит с трубами из чугуна.

Гладкая внутренняя поверхность труб из полипропилена

  • Легкость монтажа. Достигается благодаря малому весу, а также тому, что для соединения труб между собой предусмотрен раструб с уплотнительным кольцом. Это позволяет производить установку без специального инструмента и в сжатые сроки. Также достигается высокая надежность и герметичность соединения.
  • Длительный срок службы. Специалисты прогнозируют срок эксплуатации для канализации из данного материала не менее полувека, разумеется, если соблюдать условия ее использования.
  • Многообразие изделий. Трубы из полипропилена для канализации представлены широким ассортиментом, в котором предусмотрено и наличие фасонных изделий разной конфигурации и фитингов, что позволяет реализовать конструкторские решения любой сложности.

Сортамент полипропиленовых труб

Данные изделия, а также соединительные элементы для них производятся согласно ТУ 4926-002-88742502-00, где оговаривается марка используемого сырья, размеры и конфигурация производимых труб и фитингов, а также технические характеристики готовой продукции. Помимо этого в описании технических условий имеются указания на особенности их хранения, транспортировки и эксплуатации.

В сортамент изделий из полипропилена, используемых для монтажа канализации, входят помимо труб разных диаметров, входят муфты, тройники, крестовины, ревизии, патрубки, отводы и прочие фасонные изделия. Их использование позволяет получить трубопровод любой конфигурации, соответствующий всем эксплуатационным требованиям.

Трубы, фасонные элементы и фитинги из полипропилена, использующиеся для монтажа канализации

Размеры пластиковых труб

Малый диаметр используется при низких нагрузках. Если изделие обладает большим радиусом, то оно рассчитано на значительную нагрузку, его можно использовать в коттеджах или многоквартирных домах, а также на социальных объектах. Что касается диаметра в 200 миллиметров, то его выбирают для обслуживания больниц, саун и гостиниц. Промышленность обслуживается трубами, размер которых достигает 300 миллиметров. При проведении индивидуального строительства необходимо использовать небольшой радиус, таким образом, стояк, диаметр которого равен 150 миллиметрам, не будет полностью задействован, если в доме всего лишь 4 санузла. Квадратное сечение выбирают только лишь для орошения приусадебных участков.

Полиэтиленовые трубы для сантехники

Полиэтиленовые трубы используются в трубопроводных системах с невысокой температурой транспортируемой рабочей жидкости. Трубы из полиэтилена не термостойкие, они начинают размягчаться уже при 80 0 Ц, поэтому стандартами предусмотрены следующие «рамки» по их применению:

  • Для трубопроводов холодного хозяйственно-питьевого водоснабжения и канализации при рабочей температуре от нуля до 40 0 Ц используются трубы согласно ГОСТ 18599—2001 «Трубы напорные из полиэтилена. Технические условия». Применение этих труб в системах горячего водоснабжения и отопления не допускается;
  • Для горячего водоснабжения и отопления с температурой воды до 95 0 Ц используются трубы из сшитого полиэтилена, как более термостойкого. Монтаж проводится в соответствии со Сводом Правил СП 41−109−2005 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена».

№2. ПВХ трубы: преимущества и недостатки

Прежде, чем выбирать что-либо, каждый вменяемый человек взвешивает все «за» и «против». Канализационные трубы исключением не станут.

Преимущества ПВХ канализационных труб:

  • демократичная стоимость. Обустройство канализации при помощи ПВХ труб обойдется в разы дешевле, чем организация такого же трубопровода из чугуна;
  • устойчивость к коррозии. Пластик не ржавеет, в отличие от того же чугуна, а это значит, что ПВХ позволит создать более долговечную канализационную систему;
  • стойкость как внешней, так и внутренней поверхности к агрессивным средам;
  • высокая герметичность. Так как материал не боится коррозии и прочих негативных факторов, можно не бояться, что под землей труба потеряет целостность, а сточные воды попадут в грунт;
  • гладкая внутренняя поверхность сводит к минимуму вероятность зарастания труб и их засора фекальными фракциями;
  • устойчивость к низким температурам. Поливинилхлоридные трубы не деформируются даже при длительном воздействии отрицательных температур;
  • небольшой вес, что значительно облегчает транспортировку и монтаж ПВХ труб;
  • достаточно высокая прочность и экологическая безопасность;
  • долговечность. Производители говорят о сроке эксплуатации до 50 лет;
  • пластик не проводит блуждающие токи, а это еще один плюс в плане вашей безопасности;
  • огромный выбор труб разного диаметра и длины, также есть достаточное количество переходников и монтажных элементов, так что обустройство канализационной системы из ПВХ труб – это относительно простая задача.

Не обошлось без недостатков:

чувствительность к высоким температурам. Максимальная рабочая температура для ПВХ труб +40С. Изделия выдерживают нагрев до +80С, но подобные воздействия должны быть редкими и кратковременными. При длительном контакте с горячими жидкостями материал теряет ряд полезных эксплуатационных качеств и быстро выходит из строя;
поливинилхлоридные трубы ведут себя лучше чугунных, но все же со временем даже на их гладких стенках начинает образовываться налет. При регулярном, хоть и кратковременном воздействии высоких температур труба из круглой начинает превращаться в эллипсовидную

Все это в совокупности может привести к снижению пропускной способности или даже образованию течи, поэтому важно соблюдать правила в процессе монтажа и эксплуатации труб;
невысокая огнестойкость;
несмотря на то, что производители говорят о полной инертности ПВХ к агрессивным веществам, отдельные соединения все же могут постепенно разъедать стенки труб. Справедливости ради, отметим, что такие соединения обычно не встречаются в домашних канализационных системах.

Как правильно выбрать нужную трубу

При выборе трубы для канализации помните, что маркировке подлежит только ее наружный диаметр. А для того чтобы выяснить, какое у нее сечение изнутри, отнимите от указанной величины толщину стен.

Чтобы отвести сточные воды от посудомоечной машины, труба должна иметь внутренний диаметр 25 мм, а от ванн, умывальников и душевых кабин – 32 мм соответственно. Если вы делаете внутриквартирную разводку, то желательный диаметр составляет порядка 50 мм, а диаметр труб для наружной канализации должен быть примерно 200 мм.

Вам будет значительно проще выбрать изделия для канализации из ПВХ и фитинги к ним, если вы будете знать, как правильно подобрать изделие того или иного размера и для каких именно нужд оно лучше подойдет.

Проведение испытаний труб и фитингов

Проверка стойкости трубы при неизменном внутреннем давлении проводится при условиях, представленных в таблице.

Таблица 2

Температура в °С2095
Полипропиленовая труба определенного типаНачальное напряжение в трубной стенке в МПа
РР-R164,23,83,5
РР-В163,43,02,6
РР-Н215,04,23,5
Время испытаний, чне меньше 1не меньше 22не меньше 165не меньше 1000

Термическая стабильность при температуре 110 °С и составляет 8760 часов при значениях начального напряжения в стенке:

  • для РР-R: 1,9 МПа;
  • для РР-В: 1,4 МПа;
  • для РР-Н: 1,95 МПа.

Изменение длины коммуникаций при нагреве не должно превышать 2%. Испытания проводятся при условиях, указанных в таблице №2.

Таблица 3

Тип изделияТемпература в °СВремя в минутахТолщина стенки в миллиметрах
РР-Н и РР-В150 (отклонение ±2)240 (отклонение ±5)более 16
120 (отклонение ±2)8-16
РР-R135 (отклонение ±2)
60 (отклонение ±2)менее 8

Стандарт устанавливает значение относительного удлинения при разрыве, который для полипропиленовых изделий всех типов составляет не меньше 200%.

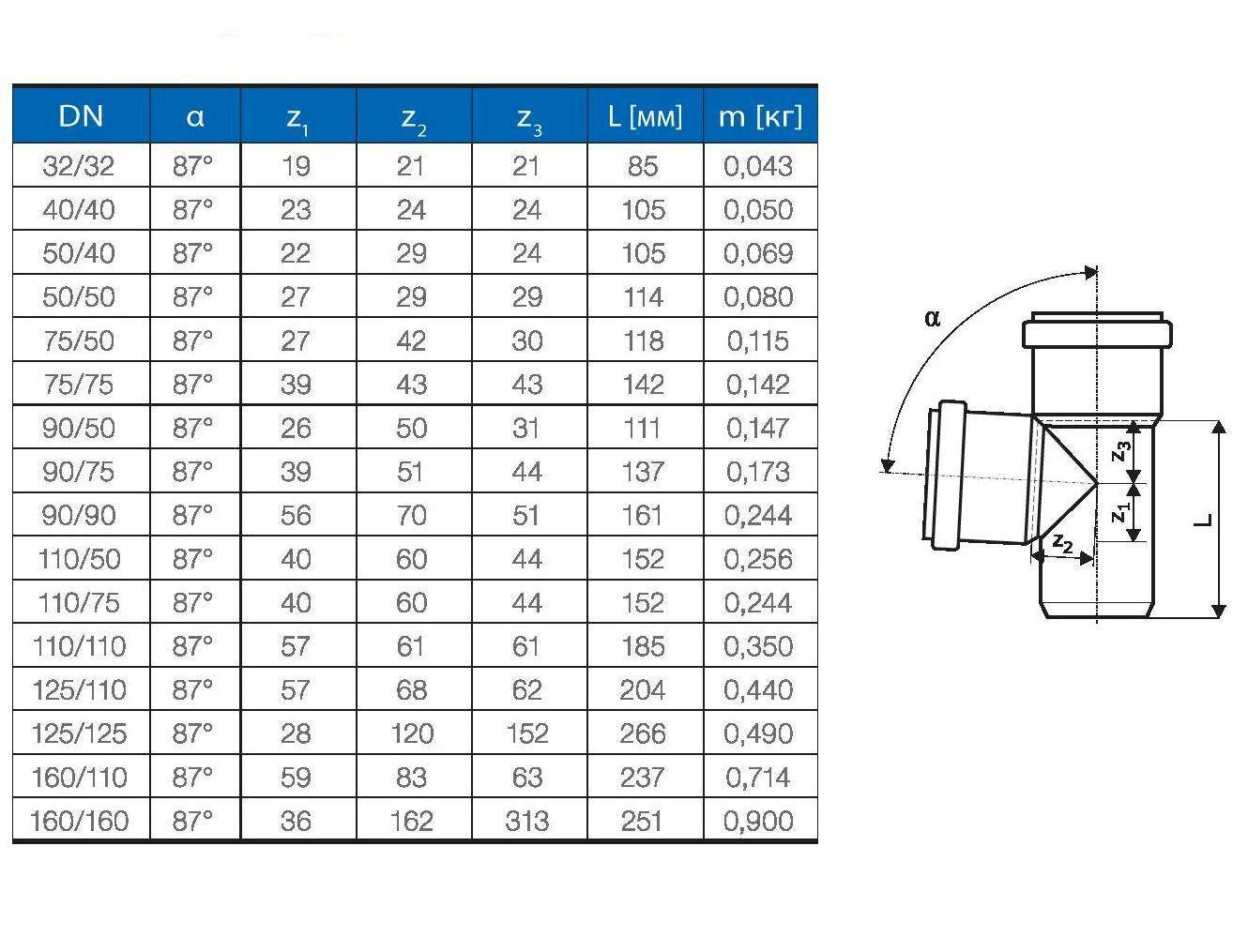

Виды и размеры фитингов для соединения ПП-труб также определяются ГОСТом

По ГОСТу полипропиленовые фитинги бывают нескольких видов. В общем случае полимерные элементы делятся на компрессионные, прессовые, фланцевые, резьбовые (с наличием эластичных уплотнений).

Основные характеристики

В отличие от стальных профилей, пластмассовые материалы не корродируют, не увеличивают внутреннее сопротивление, а потеря напора жидкости из-за трения на 30% ниже, чем у аналогов. Трубы морозоустойчивы и сохраняют свою гибкость при уменьшении температуры.

Изделия из полимеров имеют небольшой вес, высокую пропускную способность и низкую теплопроводность.

Диаметры пластиковых труб для водопровода и другие габаритные размеры

Напряжение, возникающее внутри трубы при перекачивании жидкости, прямо пропорционально гидростатическому напору и приведенному среднему диаметру профиля и обратно пропорционально толщине его стенки. Поэтому при выборе полимерных труб нужно учитывать, что, увеличивая или уменьшая величину изделий, можно превысить расчетное гидростатическое давление.

Размеры пластиковых труб для водопровода, таблица:

Наружный диаметрТолщина стенки, мм
ПоливинилхлоридПолипропиленМеталлопластикПНДСшитый полиэтилен
101,381,801,351,28
121,382,001,651,40
161,792,702,183,001,80
202,283,402,763,382,27
252,654,163,464,172,80
323,565,384,365,373,58
404,506,655,506,674,50
505,588,306,878,305,57
637,1010,508,6010,507,10
758,4012,5010,3012,508,40
9010,1015,0012,3015,0010,10
11012,3018,3015,1018,3012,30

Весовые

Расчетная масса труб, конструкций и соединительных элементов должна соответствовать указанной в нормативных документах. Вес пластиковых материалов упрощает сборку сетей и снижает нагрузку на кронштейны, к которым крепятся магистрали.

С течением времени несущие и прочностные характеристики стен снижаются. Этот факт не всегда учитывается монтажниками при выборе креплений. Неправильное применение показателей расчетной массы 1 м трубопровода может привести к непредсказуемым последствиям.

Прочностные

Долговечность труб зависит от применяемого материала, который характеризуется допустимой длительной прочностью, толщиной стенки и диаметром трубы. На основании этих значений рассчитывается первичное напряжение стенки профиля, которое и задает запас устойчивости. Потеря прочности конструкции зависит от температурного режима, давления и времени эксплуатации.

Исследования на прочность отдельно взятых образцов проводят в лабораторных условиях при температуре 20°С, искусственно подвергая их деформации – старению.

Температурные

Композиты имеют разные диапазоны максимальных температур эксплуатации, в границах которых изделие сохраняет свои физические и механические характеристики. Изменение допустимых параметров применения увеличивает эффект линейного удлинения, при этом трубопровод теряет жесткость, линия провисает и может произойти разгерметизация соединений.
