Общие сведения

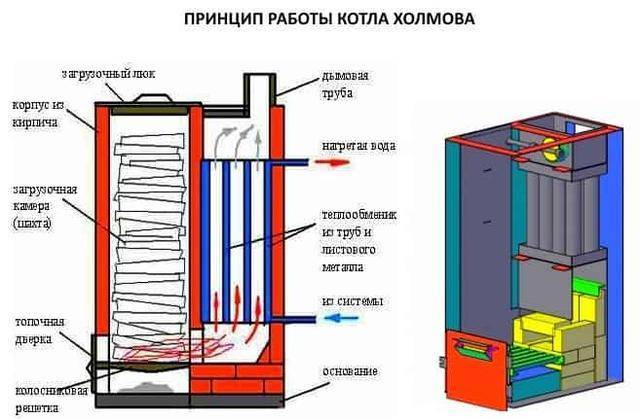

Принцип деяния

Технические индивидуальности получения тепла снутри устройства содержит в себе сходу два типа генерации тепла – прямое сжигание горючего и опосля – дожигание газов пиролиза. Проект конструкции сотворен таковым образом, чтоб поток воздуха, который заходит вовнутрь, не давал достаточного количества кислорода для настоящего горения, и выходит, что часть горючего пылает, а иная часть тлеет.

Под тлением предполагается разложение соединений органики под действием высочайшей температуры. Процесс сопровождается выбором дыма в огромных количествах с огромным содержанием сажи и смол. Эти газы дыма при прохождении через раскаленные угли получают обогащение доп субстанциями и получаются пиролизные газы, которые на порядок активнее.

Время работы

На одной закладке твердотопливный котел Холмова может работать беспрерывно до 12 часов. Это практически в 4 раза больше, чем у обычных теплогенераторов на жестком горючем. Конкретно потому его и именуют котлом долгого горения. Длительность сжигания одной закладки достигается благодаря ограничению горения в загрузочной камере. Эта же камера является самой большенный в агрегате и вмещает намного больше, чем обычные топки твердотопливных котлов.

У котла при параметрах мощности в 15кВт размер загрузочной шахты равен 185 литрам. Из всей закладки от верхней границы до колосников горение будет происходить только на нижних 25 см. Остальное же горючее будет находиться над прослойкой и ожидать прогорания нижнего слоя материала, а опосля будет занимать его пространство.

Место над углями, которые пылают, составляет около 30 см и именуется областью активного дымообразования и газообразования. Большая часть потока воздуха, который заходит, поступает под колосники и под ними проходит уже во вторую камеру дожигания пиролизных газов. Этот воздух будет затягивать газы и дым, которые находятся над пылающим слоем.

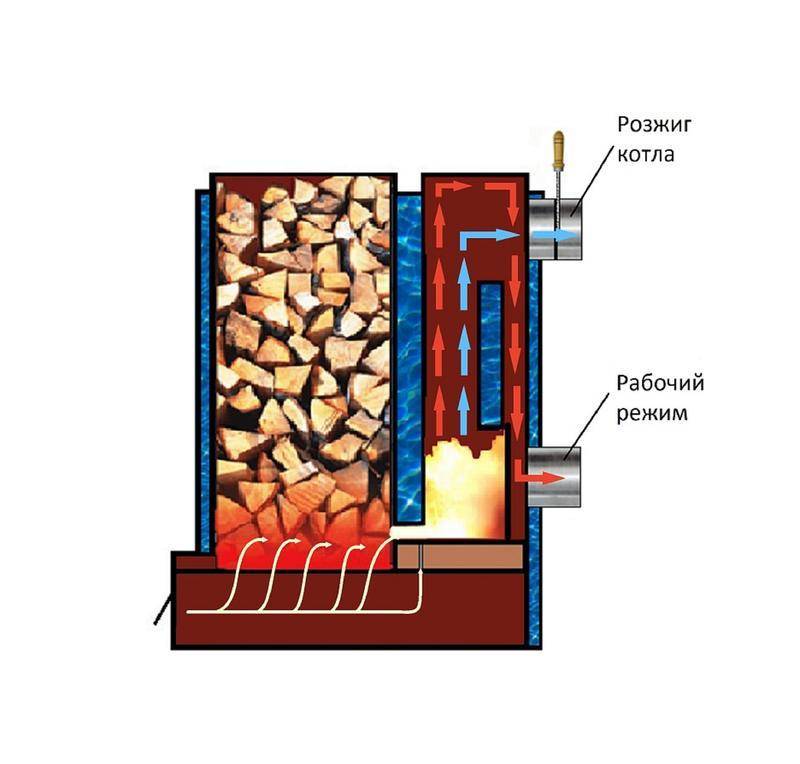

Температура печи

Камеры разделены друг от друга перегородкой, которая стоит строго вертикально. Только в самом низу стена имеет маленькой просвет. Через это место, которое свободно, под действием тяги пламя засасывает из первой камеры во вторую. В данной нам нижней части проходит полное дожигание газов, а сверху установлен теплообменник конвекционного деяния. Пространство с пиковой температурой находится понизу 2-ой шахты, где показатель температуры добивается до +800 градусов. Приблизительно 65-70% тепла в области будет передаваться на водяную рубаху котла в виде излучения радиационного типа. Оставшаяся термическая энергия собирается в водотрубном конвекционном теплообменнике.

Сырье

Котел Холмова может работать на угле, дровах, пеллетах, брикетах и иных сыпучих маленьких материалах, например, на щепе, опилках и другом виде органического горючего. Чтоб получить наивысшую отдачу устройства, внедрение угля следует ограничить. Сам по для себя ископаемый уголь – это продукт разложения органики и при переработке в котле фактически не образуются пиролизные газы. Намного лучше в таком теплогенераторе употреблять дрова либо брикеты из органического сырья – из шелухи, травы, древесные и остальные.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Самодельный котел из листового металла

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы

Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

1. Первоначальный розжиг дров традиционным способом.
2. Через 15-20 минут котел сможет выйти на номинальную мощность.
3. После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров

Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки. Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере

Причина такого явления  —  неправильная закладка

Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз

Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

• поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
• дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
• на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Популярные модели

Наиболее известными поставщиками твердотопливных агрегатов являются марки:

• литовская Stopuva;
• немецкая Buderus;
• чешская Wattek;

• бельгийская ACV;
• австрийская Wirbel;
• российские НМК, Zota и ООО ТК «ТеплоГарант».

Среди представленных на рынке моделей от различных компаний, можно выделить несколько востребованных устройств.

Stropuva Mini S8

Независимый от электропитания агрегат, обслуживающий площадь до 80 кв. м. Работает с тремя видами топлива, выделяется небольшими размерами. Снабжён удобной вертикальной дверцей топки.

Специальная конструкция зольника позволяет сократить необходимость его очистки до двух раз в месяц. Одной закладки хватает на суточный обогрев, пеллеты прогорают за 48 часов.

Преимущества:

• высокий КПД;
• качество конструкции;
• безопасность;
• наличие термометра.

Недостатки:

• большой вес;
• шероховатое покрытие дверцы затрудняет её очистку.

Роман Оборин:	Игорь Фалаев:
«Экономичный и компактный агрегат, горит долго. Расходует мало горючего, хорошо обогревает дом, не образует копоти. Единственный минус – тяжеловат.»	«Небольшая удобная бочка, прибор сразу готов к работе, не нужно ничего собирать и прикручивать. Ручки дверок качественные и надёжные, самопроизвольно не открываются. Топится долго, может гореть до 20 часов.»

Теплодар Куппер Эксперт-15

Российская модель с возможностью установки горелки. В верхней половине корпуса располагается штуцер для выхода воздуха. Совместима с дровами, углём и брикетами. Три зоны входа воздуха и верхнее горение обеспечивают долгое поддержание тепла.

На дне находится резервуар с водой, препятствующий излишнему нагреванию пола. Стальная пластина защищает дверцу от накала. Можно дополнительно прикреплять регулятор тяги.

Преимущества:

• возможность монтажа пеллетной или газовой горелки;
• удобная дверца, размещённая под углом;
• непрерывное горение в течение 24 часов.

Недостатки:

• сложность монтажа;
• маленькая топка.

Олег Егорин:	Семён Ивин:
«Удобный котёл, можно докупить дополнительно горелку, работает долго и даже после отключения в доме сохраняется тепло.»	«Неплохой агрегат, хватает почти на сутки обогрева, но горючего расходует много. Удобная конструкция дверки для закладки.»

ZOTA Тополь-16ВК

Аппарат с водяным контуром по доступной цене. Треугольная форма трубы позволяет избежать засоров и увеличивает срок эксплуатации устройства. Для заправки котла можно применять дрова, уголь и пеллеты.

Модель отличается вместительной топкой и возможностью верхней и боковой закладки горючего.

Преимущества:

• низкая цена;
• удобство эксплуатации и очистки;
• эффективность.

Недостатки:

малый КПД.

Владимир Харитонов:	Алексей Зайцев:
«Качественный прибор по доступной для своего сегмента стоимости. Работает без нареканий.»	«Устройством приятно пользоваться, чистится без проблем, можно загружать разные виды топлива, как брикетного, так и обычного.»

Теплодар Куппер Эксперт-22

Прибор небольшого размера, способный работать в 4 режимах: быстрый прогрев, классик, медиум и максимум. Горение по направлению сверху вниз обеспечивает равномерное и более длительное сжигание материала и хорошую отдачу тепла.

Верхний люк для очистки защищён стальным экраном, предотвращающим прогорание.

Преимущества:

• два люка для очистки;
• наклонная дверка для верхней загрузки;
• функция верхнего горения.

Евгений Жердев:	Иван Алаев:
«Продуманная регулировка нагрева, можно настраивать продолжительность горения от 30 минут до суток. Легко чистится, в комплекте есть специальные аксессуары для уборки.»	«Качественная модель, конструкция позволяет подсоединять с любой стороны трубки отопления. С прибором поставляется ТЭН и термоманометр.»

Stropuva S30

Твердотопливный котёл для размещения в коммерческих и жилых помещениях. Одинаково эффективен для круглогодичного и сезонного применения. Отличается высоким КПД, независим от электропитания и совместим с разнообразным топливным материалом.

Устройство имеет компактные габариты, экологически безопасно. Длительность прогорания дров составляет до 30 часов, брикеты могут тлеть до 2 суток.

Преимущества:

• безопасность использования;
• высокий КПД;
• долговечность;
• качество сборки.

Недостатки:

высокая стоимость.

Устройство и конструктивные особенности котла Холмова

Под котлом Холмова подразумевается конструкция шахтного типа. Это значит, что топочное отделение, а также отдел с обменником тепла, располагаются в данном случае вертикально. Функционируют такого рода котлы на твердом топливе, в качестве которого могут выступать и дрова. Мощность промышленных моделей, которые можно приобрести в специализированных торговых точках, составляет 10, 12 и 25 киловатт. Если топливное отделение будет полностью загружено, это может обеспечить продолжительный обогрев помещения средних размеров в пределах 12-16 часов.

Все котлы Холмова могут быть двух разновидностей:

• энергозависимыми;
• энергонезависимыми.

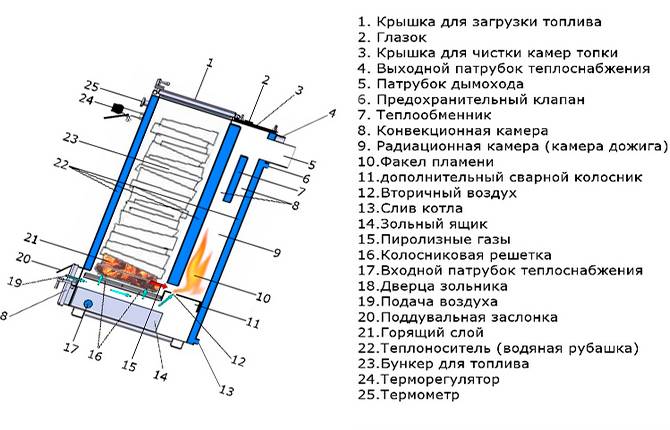

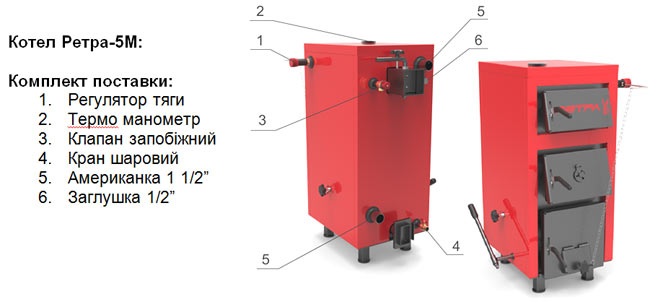

А теперь более детально рассмотрим внутреннее устройство описываемого отопительного прибора. Итак, он включает в себя такие конструктивные элементы:

• корпус;
• терморегулятор;
• топливная шахта;
• вход/выход, необходимые для поступления, вывода и сливания, монтажа группы безопасности либо же клапанов-предохранителей;
• камера, в которой располагается теплообменник;
• патрубок для подсоединения дымоотводной трубы;
• колосниковые решетки;
• компенсаторы термального расширения;
• дверки;
• зольник.

Элементов, как видим, не очень много. Что же касается веса, то, к примеру, котел, мощность которого составляет 12 киловатт, весит порядка 255 килограммов. Стандартные габариты следующие (ВхШхД): 124х48,5х66 сантиметра. По этой причине у вас не возникнет никаких трудностей с тем, чтобы занести такой котел, скажем, в дверной проем. Модели, мощность которых составляет 10 киловатт, мало чем отличаются от описанных выше (как по параметрам, так и по внешнему виду), главное же отличие состоит во внутренней конструкции.

Верхние дверки прибора двойные, а внутри располагается термоизоляционный материал (собственно, из-за этого они и не прогреваются выше 80-ти градусов). По краям дверки оклеены асбестовым уплотнителем, а для покраски используется особая термостойкая краска. Для закрывания задней крышки имеются 4 быстросъемные винта, все же остальное закрывается посредством специальных запоров. Кроме того, нижняя дверка зольного отделения закрывается термоизоляционным материалом только на 40 процентов, однако ее температура, как правило, не превышает отметки в 90 градусов, поскольку элемент охлаждается перманентными воздушными потоками.

Благодаря всему этому котел Холмова получил не только достаточно высокий КПД, но и достаточную степень пожаробезопасности. Как следствие – устройство вполне может устанавливаться даже на пол, выполненный из древесины.

Если же рассматривать конкретно энергонезависимые модели отопительного прибора Холмова, то они дополнительно оборудуются вентилятором либо дымососом, а еще специальным контроллером, предназначающимся для контроля процесса. Однако наибольшей популярностью пользуются все-таки энергонезависимые приборы. Рабочий процесс в них регулируется посредством специального терморегулятора, который располагается на фронтальной стенке. Этот терморегулятор соединяется посредством цепочки с небольшой поддувальной дверкой.

Сама дверка предназначается для подачи воздуха внутрь котла, что требуется для поддержания процесса сжигания топлива. Располагается на большой дверке зольного отделения. Целиком никогда не закрывается, поскольку должен иметься особый зазор, требуемый для минимального прохождения воздушных масс.

Сверху задней части находится патрубок, а к нему, в свою очередь, подсоединен дымоход. Данный элемент, к слову, и предназначается для создания природной тяги. В результате воздух подается в прибор через поддувальную дверку. За парой колосниковых решеток из чугуна (которые, кстати, являются вынимаемыми) находится вспомогательный сварной колосник, который также называют горбиков, ведь он располагается выше пары других.

Под колосниковой решеткой располагается зольный ящик (в нем собирается зола). Если дверка открыта, данный ящик можно с легкостью вытащить для последующей его очистки. Рабочая жидкость сливается посредством специального полудюймового патрубка, который находится в нижней части котла. Аналогичный элемент имеется для патрубка-предохранителя либо группы безопасности. Изделия для поступления и «обратки» имеют больший размер, обратный патрубок располагается снизу, а выходной – сверху.

Последние имеются по периметру котла. Кроме того, они есть в корпусе – выполнены в форме перегородок/стержней. Дистанция между разделительными стенками составляет 24 сантиметра. Что же касается теплообменника, то для него такие компенсаторы конструкцией не предусматриваются, поскольку габариты данного элемента позволяют ему сберегать собственную форму.

Как выбрать котел длительного горения, работающий на угле

Существует несколько десятков различных моделей твердотопливных отопительных котлов длительного горения на угле. Различия есть в конструкции теплообменника, используемом принципе горения и других характеристиках.

При выборе, кроме производителя и себестоимости модели, следует обращать внимание на следующие характеристики:

Тип теплообменника – изготавливаются стальные и чугунные напольные твердотопливные котлы длительного горения на угле. Большой вес конструкции при полной загрузке топлива, составляет приблизительно 2-3 центнера. Поэтому, все производители изготавливают котлы в напольном исполнении.

Количество контуров – модели длительного горения способны работать как на отопление помещения, так и для ГВС. Одноконтурные котлы, при необходимости, подключаются к бойлеру накопителю. После установки емкости, модель можно подключить к системе горячего водоснабжения. Двухконтурные котлы, одновременно работают на нагрев теплоносителя и горячей воды.

Время автономной работы – одна из основных причин, почему выбирают модели медленного горения, это возможность работать на одной закладке топлива в течение 6-120 часов. Поэтому, время автономного горения влияет на выбор подходящей модели.

Какой котел длительного горения лучше

На рынке отопительного оборудования, возможно выбрать твердотопливный котел практически любой модификации и производительности. Самые лучшие модели, предлагают несколько европейских и российских производителей.

Чтобы облегчить подбор техники, все оборудование делят по территориальному признаку, стране, в которой был изготовлен теплогенератор:

1. Латвийские модели – Stropuva.

Чешские котлы – ATMOS, Viadrus.

Российские агрегаты – НМК Магнум, Медведь Comfort.

Немецкие котлы – Buderus, Viessmann.

Украинские модели – SWAG, PALCHE.

Польские котлы – Heiztechnik, SAS, Galmet, Elektromet, Pereko.

Турецкие агрегаты – Radijator.

Европейские агрегаты отличаются хорошими теплотехническими характеристиками и длительным сроком эксплуатации, но, котлы прихотливы к качеству топлива. Использование угля неправильного сорта, приводит к резкому снижению производительности.

Отечественный твердотопливный котел отопления длительного горения на угле, менее чувствителен к качеству топлива и полностью адаптирован к отечественным реалиям эксплуатации.

Цены на угольные котлы

Европейские котлы стоят дороже отечественной продукции. Лидерство, относительно ценовой политики, занимают немецкие котлы. Котлы длительного горения Buderus, Viessmann, стоят, начиная от 350 тыс. руб. Польские, чешские и латвийские модели, предлагаются от 100 тыс. руб.

Котел на угле российского производства с длительным периодом горения, обойдется в 50-60 тыс. руб. в минимальной комплектации. Модели с измененной топочной камерой и принципом верхнего горения, а также универсальное оборудование, будет стоить в пределах 80-100 тыс. руб.

Буквально 5 лет назад, для отечественного потребителя, модели с длительным сгоранием топлива, были в диковинку. На данный момент, оборудование уже стало привычным, появился реальный опыт эксплуатации в условиях русской зимы, что дало возможность получить точное представление о недостатках и преимуществах котлов данного типа.

Плюсами котлов являются:

Использование угля в котлах увеличило время автономного горения в 2-3 раза, по сравнению с обычными твердотопливными агрегатами.

Длительное горение облегчает контроль над температурой нагрева теплоносителя, что предотвращает его перегрев.

Регулируемая интенсивность пламени позволяет сделать точный расчет длительности горения, с максимальным отклонением в несколько часов.

Современное оборудование в состоянии проработать до 5 суток в полностью независимом режиме.

Удобство эксплуатации – в моделях с верхней загрузкой, предусмотрен специальный люк, расположенный в оголовке корпуса. Загрузка угля в котел, благодаря такому изменению в конструкции, стала намного проще.

У первых моделей длительного горения, было много недостатков, проявляющихся в сложности растопки и дальнейшей дозаправке котла. Оборудование отличалось прихотливостью к качеству топлива и быстро выходило из строя. В среднем, за 5 лет прогорал теплообменник, что приводило к дорогостоящему ремонту. Все эти минусы были учтены производителями и на данный момент исправлены.

Остался только один недостаток – высокая стоимость отопительного оборудования. Но благодаря постоянно увеличивающемуся ассортименту продукции и большой конкуренции, цены имеют тенденцию к постоянному снижению. В будущем, можно ожидать еще больший спрос на угольные котлы длительного горения.

Достоинства и недостатки

Твердотопливные котлы шахтного типа имеют следующие положительные характеристики:

1. Универсальность. Котёл Холмова может функционировать почти на любом типе твёрдого топлива. Можно топить конструкцию даже влажными дровами (не более 45 %).
2. Высокий КПД. Отопительные котлы отличаются высокой производительностью и, в зависимости от модели, предназначены для загородных домов, коттеджей, помещений под склад и т.д.
3. Автономность. Этот параметр относится к энергонезависимым котлам обогрева. Модели могут работать без электричества, в экономном режиме, на одной закладке топлива 12-16 часов.
4. Простота эксплуатации. Работы по загрузке топлива и чистке шахты производятся через разные люки. Для обслуживания топочных камер не нужно выключать котёл. Зола выбрасывается в специальную ёмкость, откуда её можно удалить.
5. Безопасность. Для пользования агрегатом не нужно устанавливать сложную автоматику. Попадание в помещение дыма и отравление угарным газом практически невозможно.

Что касается недостатков, можно выделить следующий пункт.

Оседание сажи и смолы. Отходы появляются в процессе топливного горения. И не всё количество газов пиролиза удаляется во вторую камеру для сжигания. Поэтому часть газов дыма постоянно есть в загрузочной камере, что приводит к скапливанию смолы на её стенках.

Отзыв на котёл Холмова производства ТеплоПром

Котёл Холмова

Эта модификация печи отличается тем, что она оборудована двумя камерами — для установки теплообменника и отдельно для сжигания топлива. Эти устройства с нижним горением и высотой топки на всю высоту, что стало названием для них. Принцип действия зависит от конструкции.

Самыми популярными сегодня являются две конструкции:

• пиролизные котлы Холмова (ПК);
• обычного горения.

Топливо сгорает внизу закрытого топочного пространства. Вторая шахта меньшего размера, служит для дожига уходящих газов и охлаждения их в бойлере подогрева воды на отопление.

Энергонезависимые устройства контролируют температуру термостатом RT3, установленного на фронте конструкции. Для полноты горения топлива Подача воздуха в него, регулируется дверкой поддува расположенной на основной двери зольника.

Котел Холмова. Вид сверху и сбоку

Специальный ограничивающий затвор установлен для того, чтобы обеспечить минимальный воздухопроход. В верхней тыловой части агрегата находится патрубок для присоединения дымовой трубы, обеспечивающей естественную тягу.

Котел оборудован клапаном-отсекателем и компенсаторами на наружной части и внутри корпуса, предназначенных для предотвращения от разрыва сварных швов во время аварийного перегрева.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

1. С котла снимается крышка и теплорассеивающий диск.
2. На воздуховоде открывается воздушная заслонка.
3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

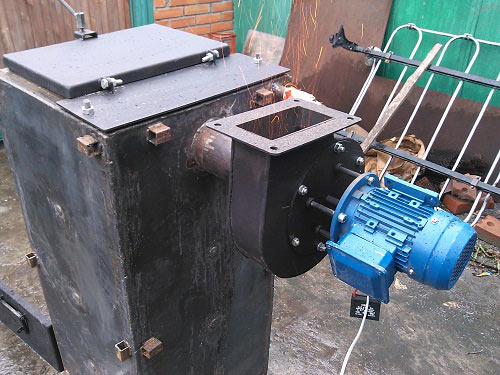

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

• Как сделать шляпу ведьмы



• Подъемная полка своими руками



• Как сделать эннеаграмма



• Сделайте вывод о географическом положении евразии подумайте как



• Как сделать чтобы маятник говорил правду

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

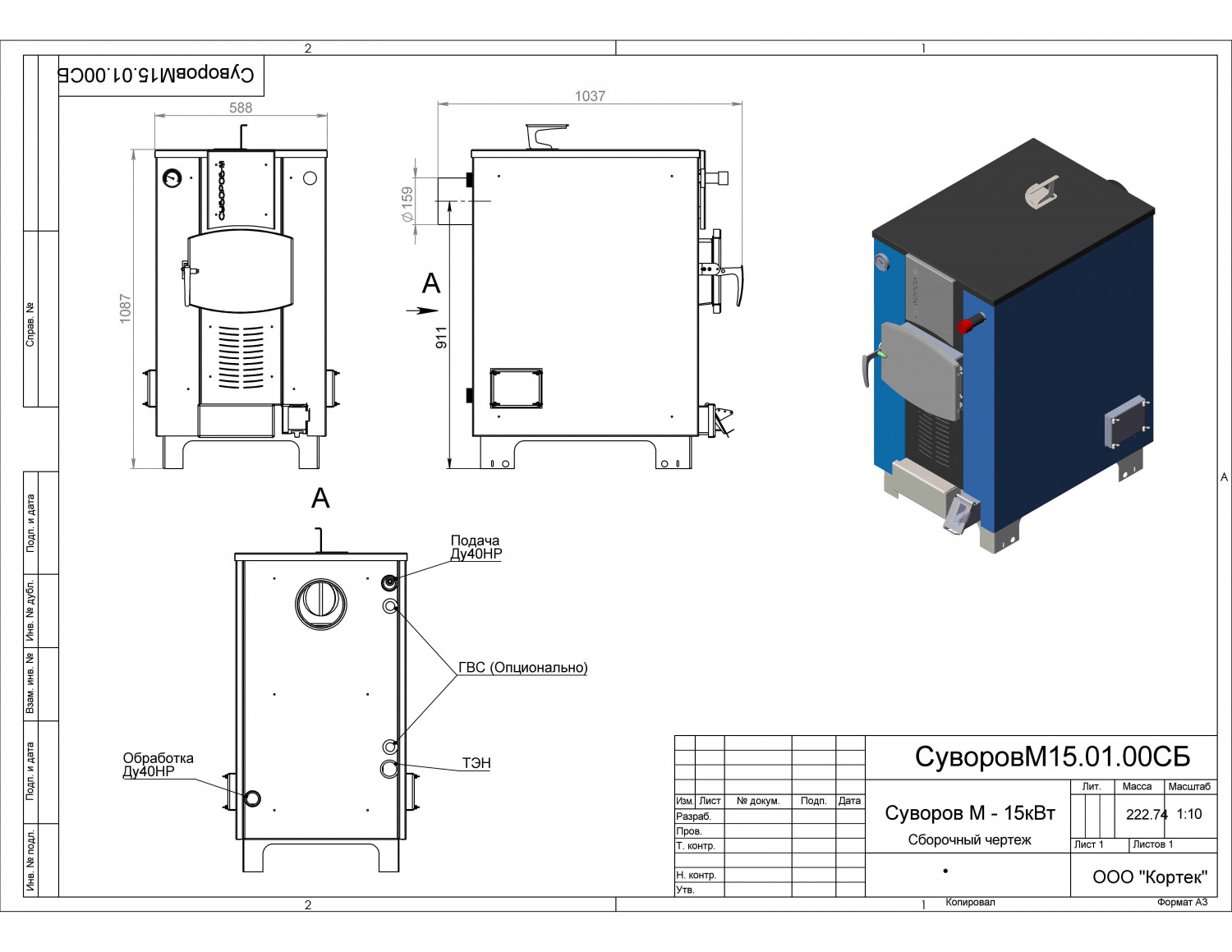

Шахтный котел длительного горения

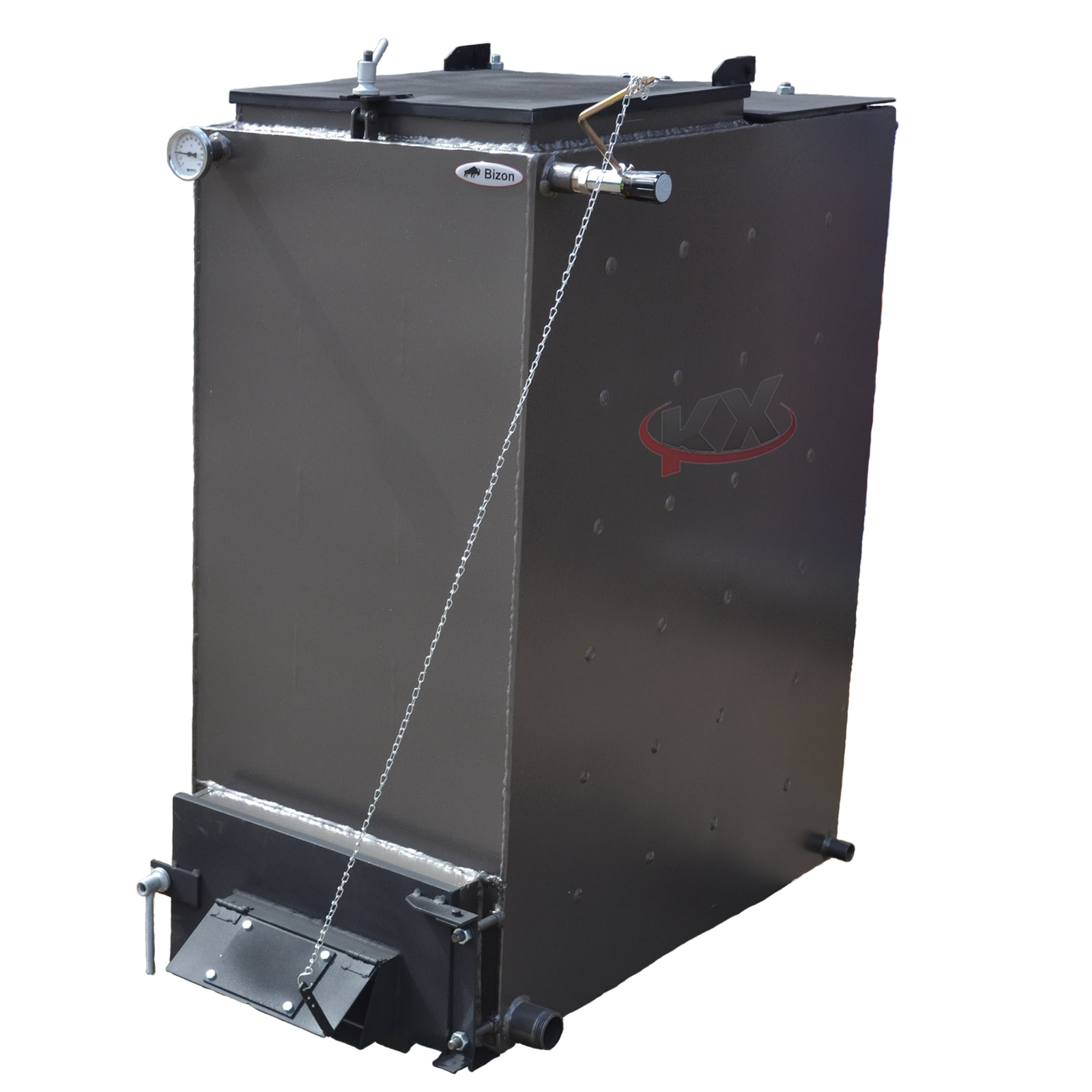

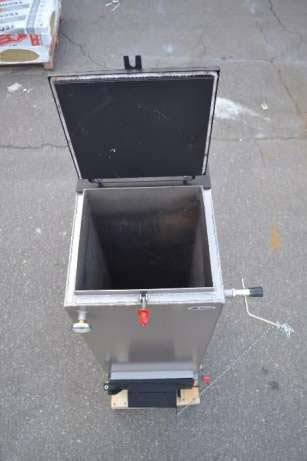

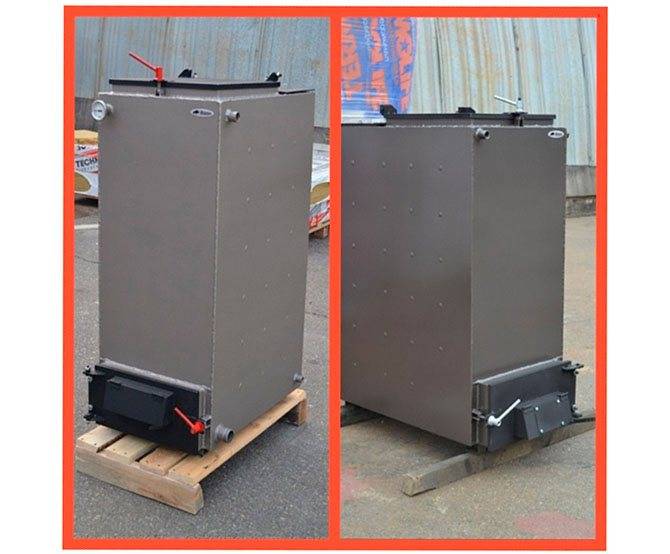

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель. Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.
