Методы устранения скрипа
Итак, когда причина определена, можно выбрать оптимальный метод укрепления пола. Есть несколько действенных способов, давно проверенных на практике домашними мастерами.
| Способы укрепления конструкции | Причины скрипа | Особенности |
Использование шкантов | Мелкие щели в настиле, неплотные торцевые соединения | Минимум трудозатрат и финансовых вложений при высокой эффективности |
Укрепление анкерами | Зазоры между основанием пола и лагами | Способ затратный, но очень надежный |
Протягивание саморезами | Неплотное примыкание половиц к лагам | Экономный и быстрый метод, не нужно тратить много сил |
Переборка пола | Изношенность материала, усыхание половиц, наличие больших трещин и других повреждений | Способ длительный и трудоемкий, но зато позволяет эффективно устранить скрипы и остальные дефекты |
Сплачивание половиц | Наличие широких щелей в настиле в результате усыхания | Способ эффективный и долговечный, но требует определенного опыта и физических усилий |

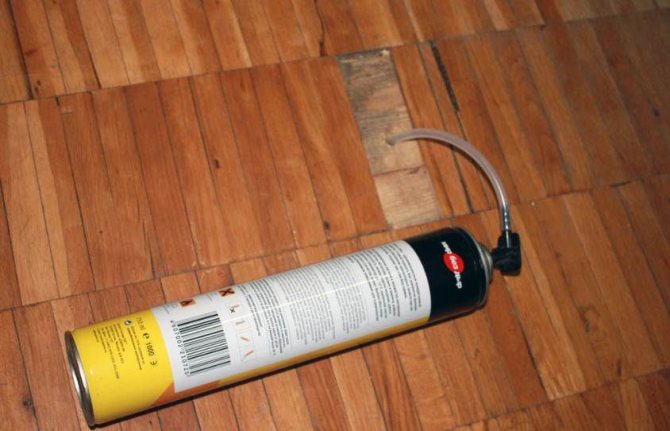

Задувка пеной | Мелкие щели в полу, неплотное прилегание элементов | Дорого, но зато быстро и несложно. Способ позволяет убрать скрип максимум на 3 года |
Использование саморезов в качестве опор | Прогибы досок вследствие большого расстояния между лагами | Отличается простотой выполнения, но не подходит для помещений с большой проходимостью |
Как усилить деревянные балки перекрытия от прогиба?
Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.
В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.
Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить
Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

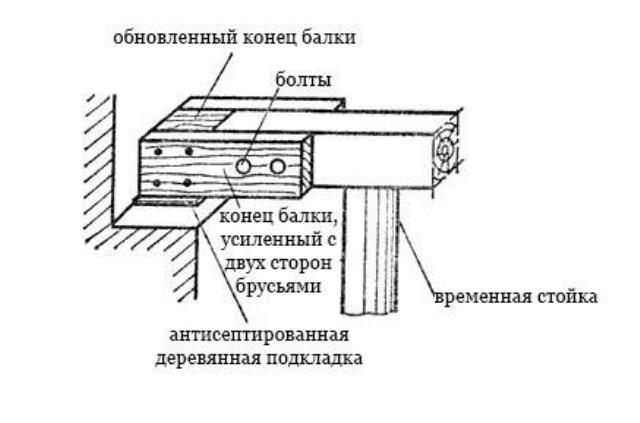

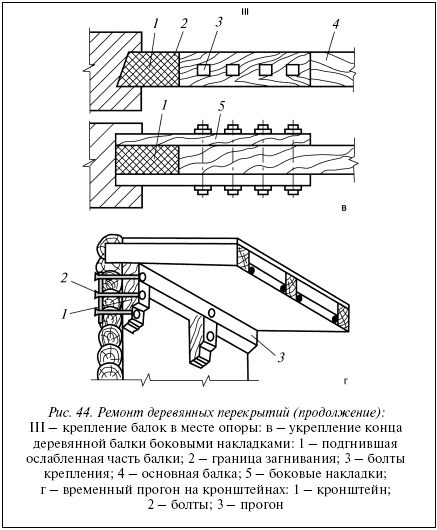

Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

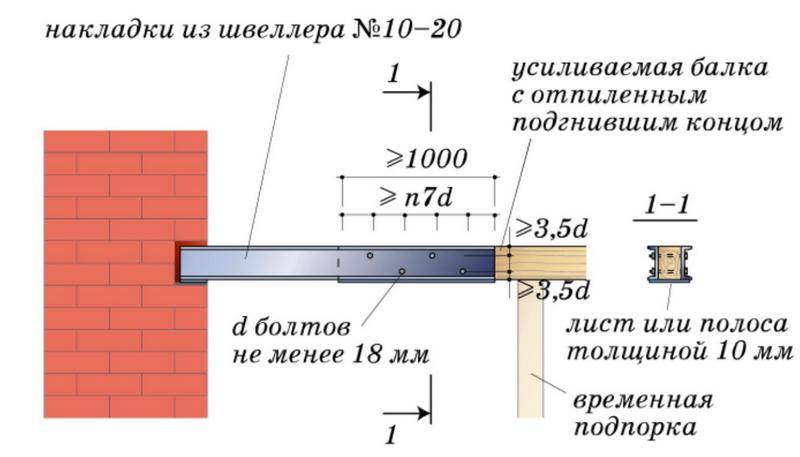

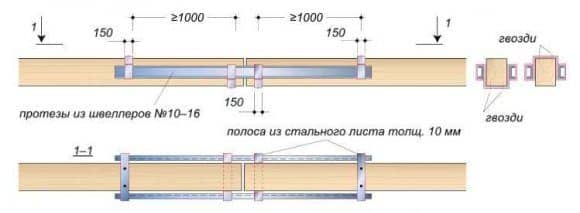

На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля

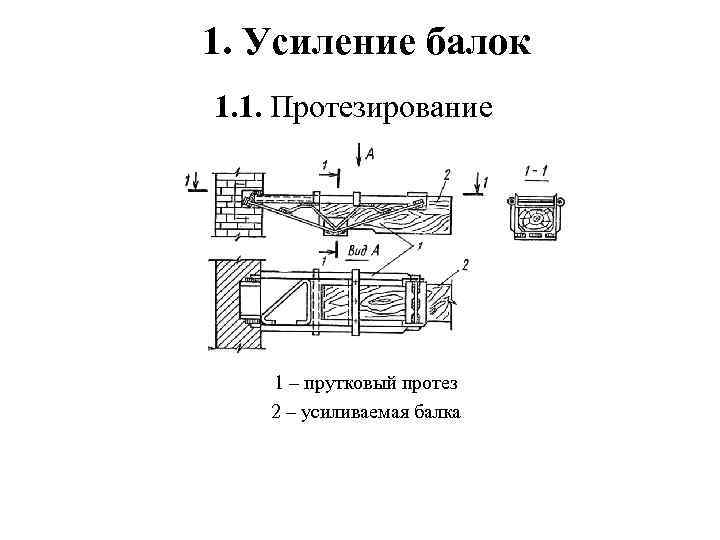

Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.

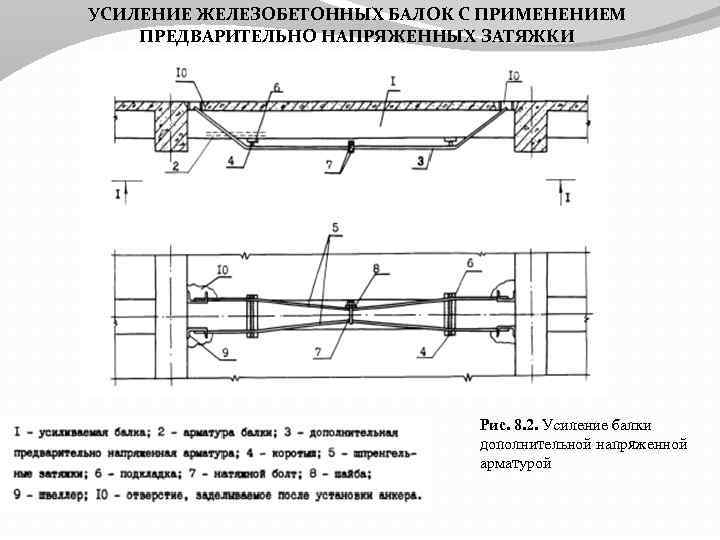

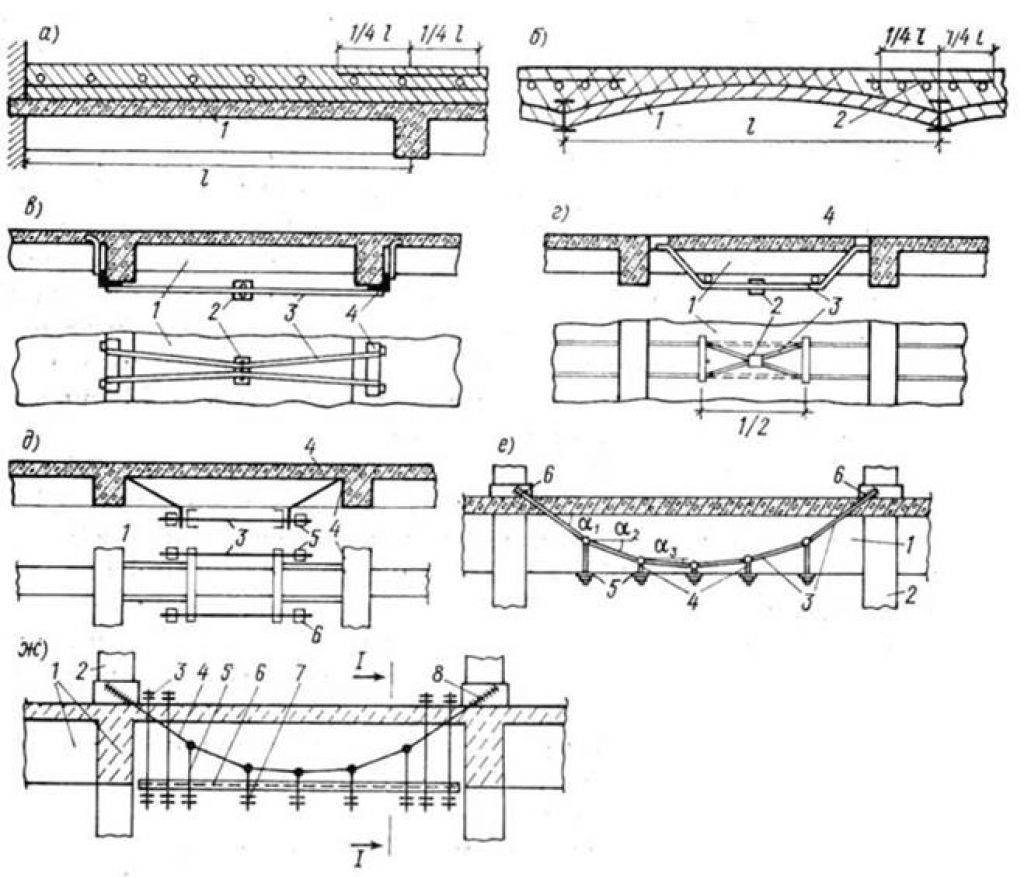

Усиление балок шпренгельными затяжками
Тип усиления с изменением работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Изменение условий работы конструкций
Изменение схемы работы
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления
Что делать, если усиление балок перекрытия невозможно?
Случается и так, что усилить балки – сложно осуществимый процесс или даже совершенно невозможный. При этом заменять перекрытие на данный момент не планируется.
В этом случае есть два варианта исправить ситуацию:
- установка опор под имеющиеся элементы, не выдерживающие нагрузки;
- установить балки-дублеры в промежутках между старыми.
Стойки-опоры установить проще, но они уменьшают полезную площадь помещения, создают помехи при эксплуатации. Кроме того, они уменьшают визуальную привлекательность интерьера, поэтому потребуются дополнительные затраты времени и средств на декорирование стоек. Дублирующие балки устанавливаются по тому же принципу, что и имеющиеся – врезаются в предварительно вырезанные гнезда несущей стены. Технически этот вариант более сложен, чем установка деревянных опор, но лишен тех недостатков, которые свойственны первому способу.
В мансарде нашего дачного домика, построенного в 60-е годы прошлого столетия, прогнулся пол. Балки перекрытия нижнего этажа — доски сечением 50×150 мм, которые перекрывают пролёт шириной 3,6 м. По центру помещения их прогиб достигает 40 мм. Кроме этого, пол мансарды, когда мы по нему ходим, напоминает раскачивающийся подвесной мостик.
Нам посоветовали устранить прогиб снизу с помощью домкратов, а затем усилить балки перекрытия. Что вы можете сказать по поводу такого способа решения проблемы?
(Из письма в редакцию)
Мы бы не советовали поддаваться искушению приподнимать пол снизу. И вот почему.
Старым балкам понадобилось немало времени на то, чтобы они оказались в нынешнем положении. Опыт решения проблем в подобных ситуациях показывает, что любые попытки устранить прогиб снизу ни к чему хорошему не приводят. Доски так и остаются горбатыми, а вот концы балок обязательно отрываются от мест крепления к верхней обвязке стены и перемещаются вверх. Поэтому, лучше позволить прогнувшимся балкам оставаться в удобном для них положении, а работу по укреплению пола произвести всё-таки сверху.
Вы утверждаете, что пол не только прогнулся, но и стал зыбким. А это свидетельствует о том, что пролёт, который перекрывают балки указанного сечения — слишком большой. Из практики известно, что максимальный пролёт для балок перекрытия сечением 50×150 мм, расположенных с шагом 40 см, составляет 2,9 м (против 3,6 м в вашем доме).
Наиболее эффективный способ повысить несущие способности балок — усилить их досками того же сечения.
Как это ни хлопотно, но старые половицы для проведения такой работы придётся снять. Однако торопиться не надо. Сначала убедитесь, есть ли в вашем распоряжении качественный пиломатериал. Для такой работы нужно использовать только сухие доски — они не дадут усадки.
Безусловно, материал должен быть тщательно отобран: малейшие признаки скрученности и прочие отклонения от
ПОЛ ПРОГНУЛСЯ
геометрической формы недопустимы.
Подготовленные доски подрежьте до требуемой длины, после чего натяните шнур вдоль верхней обвязки, расположенной перпендикулярно балкам перекрытия. Зачем это нужно? Вероятнее всего, за несколько десятков лет эксплуатации в вашем домике появился не только поперечный, но и продольный прогиб.
Прутковые протезы
В случаях сильного повреждения участков балок практикуется удаление таких зон и установка на их место прутковых протезов, сделанных из стальной арматуры. Такой метод используется по большей мере при замене торцевых элементов, которые приходят в негодность чаще всего.
В роли протезов выступают обрезки арматуры сечением от 10 до 25 мм. Длина протеза выбирается с расчётом на то, что она должна быть больше на 10%, чем двойная длина повреждённого участка балки. Есть и ограничение длины протеза — он может быть не более 1,2 м.
Перед выполнением работы следует подпереть участок, который будет укрепляться, стойкой для предотвращения возможного обрушения конструкции. Стойки и прогон опоры ставятся на расстоянии от одного до полутора метров от несущей стены. После такого временного укрепления перекрытие разбирается, а сгнивший участок балки спиливается.
Заготовка протеза заводится вертикально в перекрытие, после чего поворачивается в горизонтальную позицию. Конструкция в первую очередь надвигается на балку и затем — в нишу стены. Нужно учесть, что балки, восстановленные с применением протезов, прослужат ещё долгое время, однако прочность обновлённой конструкции, безусловно, будет ниже, чем в случае с новой балкой. Потому нагружать восстановленные балки следует по минимуму.
Какие инструменты и расходные материалы потребуются?
С тем чтобы такое перекрытие получилось прочным и долговечным, застройщику потребуется приобретать только качественные основные и расходные материалы. Их перечень будет зависеть от того какой тип перекрытий будет устанавливаться в домостроении: межэтажные, цокольные и чердачные, а также разновидностей защитных материалов. обеспечивающих тепло- и звукозащиту.
Перечень основных и вспомогательных материалов для сборки перекрытия из дерева в домовладении:
Несущие брусья длиной 6 м, сечением:150*150, монтажные — 40*40 или 50*50 мм.
- Доска необрезная, 25 мм и выше.
- Гидроизоляционный материал.
- Паронепроницаемая мембрана.
- Теплоизолятор с акустическими возможностями, лучше из группы минераловатных утеплителей со слоем не менее 100 мм, чтобы обеспечить защиту от воздушного шума не менее 52 Дб и ударного 60 Дб.
- Крепежи: гвозди и саморезы, для сборки деревянных конструкций.
- Клейкая лента для проклеивания швов пленок и мембран.
- Полиуретановая пена для выполнения уплотнения стыков.
- Гипсокартон и плиты ДСП 20 мм и выше, для выравнивания потолков и пола.
- Металлопрофиль для фиксации обшивки.
- Доска для чернового пола.
- Антисептическая и пожаростойкая пропитка.
- Крепеж металлический: гвозди, скобы, стальные накладки.
Выполнение монтажно-сборочных мероприятий производятся с применением следующего оборудования, ручного и электрического инструмента:
- Лестницы и настилы для проведения строймонтажных работ на высоте.
- Пилы сабельные и дисковые.
- Электрический лобзик для раскроя плит.
- Шуруповерт и электрическая дрель.
- Нож для резки теплоизолятора и пленки.
- Набор плотника.
- Измерительные инструменты: уголок, уровень, рулетка и отвес.
- Спецодежда и средствах индивидуальной защиты.
Общие сведения
Чаще всего потребность в частичном или даже полном ремонте деревянной конструкции возникает по причине некачественной защиты древесины от влаги и прочих негативных факторов. Поэтому, в процессе изготовления сооружений из дерева необходимо обрабатывать все их детали антисептическими и влагозащитными пропитками, которые предотвращают процесс гниения, поражение древесины плесенью или насекомыми-паразитами.
Кроме того, еще на стадии проектирования конструкции необходимо выполнить ее расчет. К примеру, если речь идет о балках перекрытия, то обязательно выполняется их расчет на прогиб. Это позволит использовать материалы подходящего сечения.
Но, если же оказалось, что какая-либо деталь сооружения недостаточно прочная или находится в аварийном состоянии, то ее можно усилить
Причем данную операцию, в большинстве случаев можно выполнить в процессе эксплуатации конструкции, что бывает крайне важно
Как усилить деревянные балки перекрытия от прогиба?
Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.
В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.
Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Усиление балок шпренгельными затяжками
Тип усиления с изменением работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Изменение условий работы конструкций
Изменение схемы работы
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления
Каких правил следует придерживаться?
Помимо основных расчетов по длине балок и вырезов, с помощью которых будет происходить соединение, необходимо учитывать и другие нюансы, позволяющие удлинить и установить перекрытие качественно.
- Для сращивания балок выбирают древесину одной породы и желательно одного цвета, если балки не будут скрыты под отделкой. Разные породы дерева ведут себя по-разному, некоторые более крепкие, другие больше подвержены растрескиванию.
- Процент влажности материалов не должен превышать 15%. Это должно быть высушенное дерево, которое в процессе эксплуатации не ссохнется, образовав щель в районе сцепления. Если не удается добиться одного показателя для 2-х брусков, разница не должна превышать 3%.
- Дерево выбирают качественное, без дефектов, синевы, гнили. Не стоит рисковать, стараясь сэкономить, особенно когда речь идет о чердачном перекрытии.
- Перед установкой балок и соединением, пиломатериал необходимо обработать антисептиком и антипиренами.
- После склеивания частей, остатки клея необходимо убирать на месте. Когда он высохнет, очистить поверхность будет сложнее.
- Сращивание производят по вертикали относительно лицевой стороны. То есть сам разрез должен быть параллелен потоку ветра, чтобы избежать продувания через щель.
- На стыке перед соединением прокладывают слой утеплителя. Древесина не должна соприкасаться друг с другом в месте разреза. Если части бруса начнут высыхать, утеплитель в районе замка предотвратит продувание.
- Брус для сращивания выбирают одного калибра (одной толщины).
- Удлиненный брус не должен утолщаться в месте соединения.
- Сращивание балок необходимо делать в разбег, не по одной линии, чтобы не создавать давление на один, наиболее уязвимый участок перекрытия.
Возможные сложности и ошибки в процессе
Отсутствие положительного результата в усилении перекрытий происходит от трудности строительных работ:
- недостаточной механизации;
- выполнения операций в стесненном положении из-за ограниченного пространства;
- большого масштаба подготовительных мероприятий, которые характеризуются как трудоемкие.
Нужно пробивать гнезда, штробы, борозды в целой панели, чтобы добраться до испорченного участка ржавчиной.
Грубой ошибкой будет, если усиление перекрытий выполнялось:
- с нарушением технологий строительства, так как правила и стандарты разрабатываются, чтобы избежать несчастных случаев;
- некачественными стройматериалами;
- с резким повышением нагрузок.
Подсказка: как усилить половые лаги
Здесь все индивидуально, но некоторые общие правила есть. Например, если на одном уровне находятся половые лаги и обвязочный нижний брус, то между собой скрепить их можно кованными скобами, или же помогут перфорированные уголки. Если лаги расположены ниже обвязочного бруса, то используется кронштейн-стойка, металлический.
Грубо говоря, главная цель усиления – жесткая фиксация лаг пола и брусьев нижнего венца. В этом случае при укреплении перекрытия половицы перестанут разъезжаться. Еще, как вариант, можно полы сплотить до устранения щелей, а зазоры просто перекрываются плинтусами.
Одним их основных конструкционных элементов, применяющихся для устройства перекрытий чердаков или помещений второго этажа в основном в малоэтажном индивидуальном строительстве, является деревянная или металлическая балка, выполняющая одновременно функции лаги пола и основы для крепления потолочных покрытий. Широкому распространению балочных перекрытий способствовали небольшая стоимость исходных строительных материалов и возможность устройства перекрытий без применения грузоподъемных механизмов.
Усиление лаг металлическими накладками
Металлические накладки, применяемые для усиления лаг домов второго этажа, могут быть:
Штучными элементами из перфорированного листового металла толщиной не менее 5 мм;
Изготовленными из металлической полосы различной ширины толщиной не менее 5 мм;
Из фасонной трубы квадратного или прямоугольного сечения с перфорацией или приваренными элементами крепежа;
Из уголка или тавра.
Штучные элементы из листового металла используются для усиления стыков лаг. Размеры таких накладок могут иметь как стандартные показатели, так и подобранные в зависимости от конкретного случая соединения. Фиксация для стыков балок небольшой высоты осуществляется при помощи саморезов, а если лаги имеют высоту больше 10 м, то и при помощи болтового соединения. Металлические накладки применяются для двусторонней установки.
Усиление лаг стальными листами
Металлическая полоса обычно усиливает лаги большой длины, при этом, если ширина полосы, применяемой для установки, больше или равна 50 мм, то фиксация может быть как при помощи саморезов так и при помощи болтов.
Усиление лаг металлическими полосами и швеллерами с двух сторон
Для лаг, которые необходимо укреплять по всей длине, в качестве элементов конструкции применяются фасонные металлические трубы квадратного или прямоугольного сечения. Местом установки таких элементов являются центральные лаги помещений, там, где наиболее ярко проявляются дефекты. Трубы просто фиксируются к лагам по всей длине с одной или двух сторон. Болты применяются для стяжки усиления лаги высотой 80 и более миллиметров. Для лаг меньшего размера фиксация осуществляется при помощи саморезов.
Фасонные металлические трубы можно использовать для усиления деревянных лаг
Уголки чаще всего применяются для установки в нижней части лаги, усиливая ее от прогиба с нижней стороны. Для этого уголки размером 30*30, 45*45 или 60*60 мм заводятся под лаги снизу и скрепляются при помощи саморезов в отверстия, просверленные в уголке.
Усиление лагов уголками
Тавр различного размера может быть прикреплен как с боковой стороны, так и снизу лаги. Метод крепления зависит от ширины и высоты лаги.
Тавр также можно использовать для усиления лаг
Специфика деревянных балок перекрытия
Популярность использования прогонов из дерева в чердачных перекрытиях связана с их легким весом по сравнению со стальными и железобетонными аналогами. К тому же, древесина обладает низкой теплопроводностью и малой звукопроницаемостью. Но натуральный материал, к сожалению, имеет ряд недостатков, которые необходимо учитывать. Это:
- отсутствие устойчивости к действию плесени, грызунов и насекомых;
- высокая пожароопасность;
- слабая прочность балок малого сечения.
С первыми двумя недостатками можно справиться путем обработки деревянных балок антисептиками и антипиренами. Последнюю же проблему решают путем использования пиломатериалов большего сечения или посредством укрепления несущих элементов перекрытия.
При устройстве мансарды требуется усиление несущих деревянных элементов перекрытия. Если мероприятия не будут выполнены, то прогоны под увеличенной нагрузкой станут прогибаться и со временем безвозвратно деформируются. Это в лучшем случае, а в худшем – произойдет их растрескивание и, как результат, разлом. Но не стоит отчаиваться и думать, что столь желанное увеличение эксплуатируемой площади останется только в мечтах. Вариантов укрепления чердачных перекрытий существует достаточно много для того, чтобы выбрать единственно правильное решение, исходя из конкретных условий эксплуатации.
Усиление стропил
Работы практически не отличаются от случая с перекрытиями. Все методы, перечисленные выше, актуальны. Исключение могут составить протезы. При работе на крыше висячие стропильные ноги будет разумно заменить на наслонные. Первые опираются только на мауэрлат, а наверху просто упираются друг в друга. Вторые же имеют две точки опоры: снизу на мауэрлат, сверху на коньковый ригель.
При усилении стропил важно помнить, что нагрузка на них больше, чем на перекрытия. Соответственно, требуются больше сечения
Основная составляющая нагружения — снег. Его масса зависит от климатического района.
Кровля

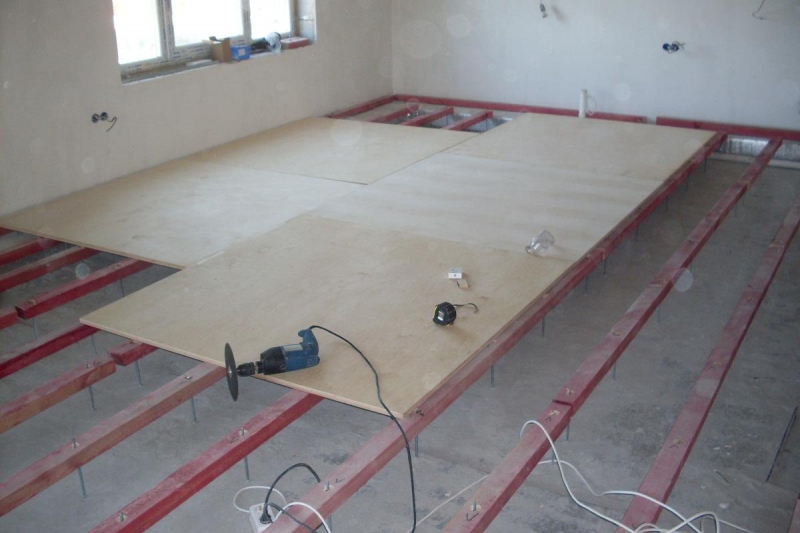

Инструменты для монтажа: устройство полов по лагам в доме
Для работы вам понадобятся молоток, уровень, шуруповерт или дрель, нож. Материалы на изготовление такого пола берутся следующие – куски ДСП или фанеры, любой утеплитель, шурупы-саморезы, уголки или же П-образный крепеж.
Все необходимые инструменты для монтажа лаг можно приобрести в любом строительном магазине по доступной цене
Чтобы подготовить пол к монтажу, следует всю площадь пола освободить. Проверьте старую стяжку, если бетонный пол уже лишен целостности, его нужно подлатать. Затем удаляется мусор и пыль, все должно быть чистым. Потом нужно устранить дефект чернового пола. Пол следует загрунтовать. Сколько не говорят профи о нужности грунтовки, какое-то есть небрежное отношение к этой процедуре. Грунтовка – это правильно, она должна впитаться и просохнуть, и уж потом заполняются изъяны.
Затем, по уровню вычисляется максимальная точка поверхности в помещении. Нужно выставить отметку, чтобы это было ориентиром для последующих работ. А дальше работа развивается по двум возможным сценариям: сделать стяжку, поверхность выводя в один уровень, или выставлять лаги в уровень фанерными прокладками небольшого размера.
Как усилить деревянные балки перекрытия от прогиба?
Основным элементом чердачных, межэтажных перекрытий и перекрытий погребов, во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины, особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.
В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.
Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.
Способы усиления деревянных балок перекрытия
Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.
Тип усиления без изменения условий работы
Усиление деревянными накладками
Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.
При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине
Чтобы усилить балку нужно крепить накладку по всей ее длине.
Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами
Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.
Усиление перекрытия углеволокном (углепластиком)
Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.
Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.
Усиление на торцах деревянными или металлическими протезами
Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.
На схеме ниже показана технология усиления протезами из швеллера, прокатного профиля
Монтаж пруткового протеза
Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.
- Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
- Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
- Отрезать поврежденный участок балки (0,5м)
- Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
- Сместить и прибить гвоздями сдвижную планку.
Усиление балок шпренгельными затяжками
Тип усиления с изменением работы
Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.
Изменение условий работы конструкций
Изменение схемы работы
Нестандартные решения
Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.
Усиление перекрытий путем установки опор под несущие балки
Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.
Усиление перекрытий путем установки дополнительных балок
Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.
Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.
Типы горелок для котлов и их особенности Наиболее подходящий материал для теплообменника газовых котлов Замена радиаторов отопления в квартире Обслуживание газовых котлов Капитальный ремонт системы отопления
