Что делать с многопустотными изделиями при износе
Один из эффективных и наименее трудозатратных способов усиления многопустотных плит состоит в следующем. После освобождения верхней поверхности плиты от пола и стяжки в местах, где проходят крайние и один из средних каналов прорубают сверху продольные штрабы (щели) шириной не менее 50 мм, открывающие доступ к каналам.
После изготовления металлического плоского каркаса, с нижним стержнем, диаметром – 20 — 24 мм, и верхним и поперечными (с шагом 250 — 300 мм) с d= 6 мм, и установки его (каркаса) в раскрытый канал плиты, выполняется заполнение мелкозернистым бетоном на основе безусадочного цемента с применением игольчатой вибробулавы. Высота каркаса должна быть такой, чтобы он полностью вмещался в открытый канал плиты и находился от верхней ее поверхности на расстоянии около 20…25 мм. Несмотря на то, что усиливаемая плита не изменит своих геометрических размеров, увеличение ее несущей способности достигнет 30 — 50% от начальной.
Способы усиления деревянных балок перекрытия
Усиление плиты перекрытия – распространенные виды панелей
Армирование монолитного пола
Усиление монолитного перекрытия бригадой производится на строительной площадке. Конструкция точно описывает класс арматурной стали, толщину стержней и плотность, с которой они должны быть расположены. Это не может быть изменено. Поэтому от старания подрядчиков зависит, будет ли потолок долговечным.
В одноквартирных домах для усиления монолитного потолка обычно используются арматурные стержни диаметром 12-14 мм, которые связываются вязальной проволокой таким образом, чтобы решетка размером, например, 12 x 12 или Создается 15 х 15 см.
В монолитном перекрытии можно добиться большого пролета при условии, что дополнительное усиление выполнено в виде второго слоя арматуры, обычно укладываемой в краевых зонах.

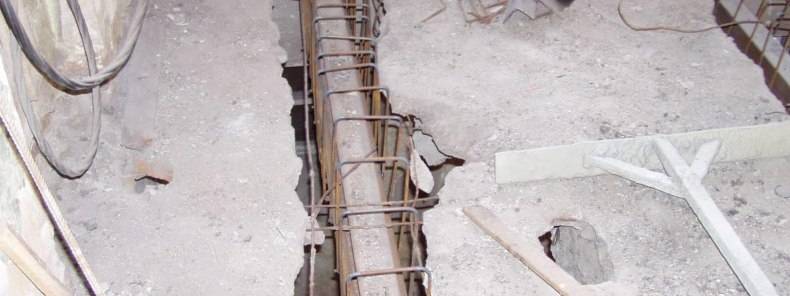

Армирование зоны дымохода, выступающей балконной плиты или авангарда также требует армирования
Очень важно правильно расположить арматуру, то есть на распорках — на высоте около 2 см. Арматура не может находиться в самом низу пола, а должна быть покрыта бетоном с каждой стороны.
При устройстве перекрытия на нулевом уровне здания без подвала важна гидроизоляция асфальтобетоном или фольгой
Материалы кладут на стяжку, сверху покрывают пенопластом.
Материалы, применяемые для гидроизоляции, должны быть разработаны спецально для использования в помещениях, предназначенных для постоянного проживания людей.
Способы усиления деревянной балки перекрытия
Как укрепить железобетонные, из пустотных плит перекрытия?

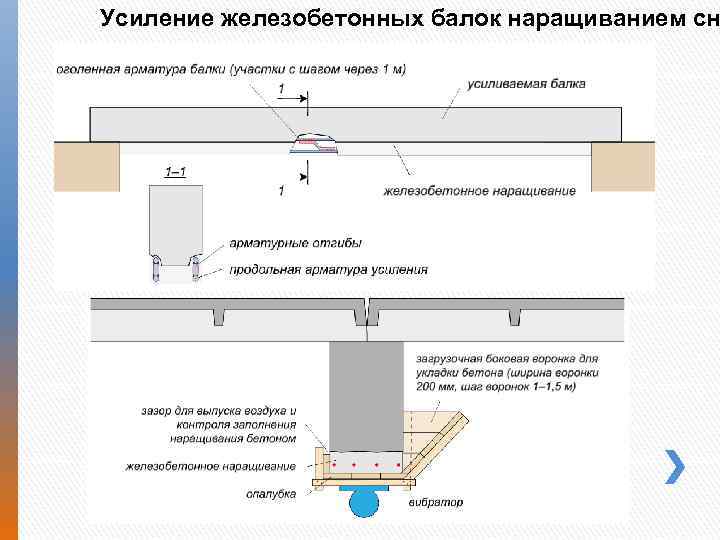

Усиление монолитной плиты перекрытия из железобетона осуществляется несколькими способами. Для работы необходимы следующие вспомогательные средства:
Схема усиления железобетонной плиты перекрытия: 1 – нижняя армирующая сетка, 2 – верхняя армирующая сетка, 3 – стена, 4 – нижняя усиливающая арматура, 5 – верхная усиливающая арматура.
- Электрического типа отбойный молоток.
- Бетономешалка.
- Сварочный аппарат.
- Электроперфоратор.
- Двутавры, уголки.
- Шпильки.
- Доски для опалубки.
- Бетон.
Прежде чем начинать усиление пустотных плит, необходимо установить опорные столбы. Затем следует сделать проем и разбить торец посредством электрического отбойного молотка. По периметру к арматуре присоединяется швеллер, снизу устанавливается опалубка. Запомните, что образованное между швеллером и бетоном расстояние заливается заранее сделанным бетонным средством. Только после полной хватки бетона временных столбов опалубка может быть убрана.
Нижнее подвесное подпорочное усиление потребуется только тогда, когда есть необходимость резки большого проема и близкого расположения несущих стен нижнего уровня (6-12 м). Такое усиление монолитной плиты перекрытия необходимо осуществить до резки проема. Швеллеры и уголки соответствующих параметров вставляют снизу крепко рядом с монолитным перекрытием.
Как усилить перекрытия – несколько традиционных способов
Каким способом восстановить несущую способность и целостность перекрытий, зависит от характера разрушений, назначения расположенных на и под ними помещений, расчетной нагрузки на стены и фундамент и многих других факторов
Цена вопроса здесь не самое важное, хотя иногда удается выбрать наименее затратный вариант без ущерба для качества

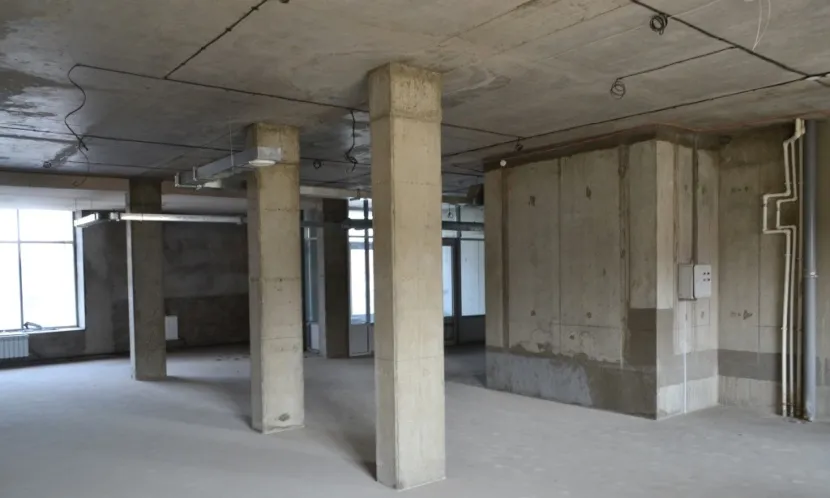

Усиление опорных колонн
Если плиты перекрытия опираются на колонны с недостаточной площадью сечения, при увеличении нагрузки (например, при возведении тяжелой кирпичной перегородки на верхнем этаже) возникает риск их продавливания в точках опоры. В таких случаях увеличивают площадь опирания, расширяя верхний торец колонны или наращивая её по всей высоте.
Ещё один способ – возведение промежуточных колонн Источник lot-online.ru
Чтобы заставить существующий и наращиваемый объем железобетона работать единой конструкцией, необходим точный расчет марки бетона и конфигурации арматурного каркаса, а также усиление фундамента под подошвой колонн.
Установка металлических балок
Усиление плит перекрытия металлическими балками снизу из швеллера или двутавра практикуется для всех видов перекрытий с большими пролетами для устранения их провисания. Сечение балки рассчитывается по величине пролета и сумме нагрузок.
Для монтажа балки снизу она подводится под плоскость перекрытия, до отказа прижимается к нему домкратами с большим усилием и подпирается телескопическими стойками. Затем монтируются опорные столбы.

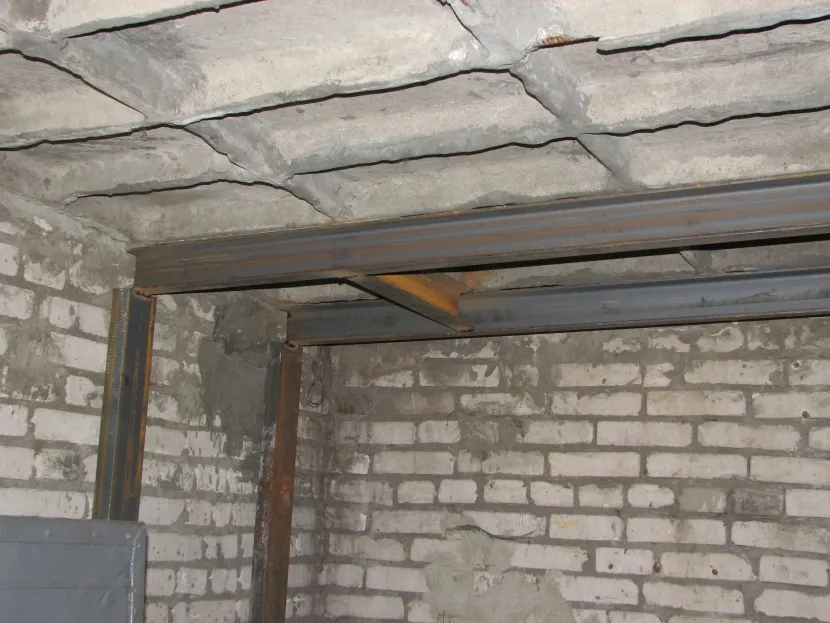

Разгрузочные балки из двутавра в гараже Источник avtoykrutie.ru

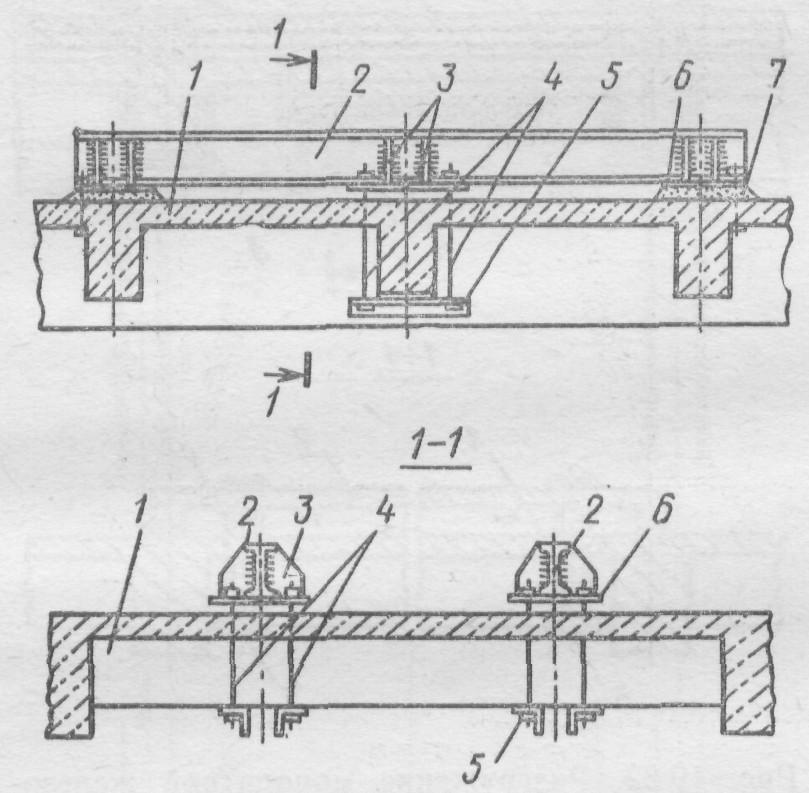

Допускается усиление плит перекрытия металлическими балками сверху. Этот вариант предпочтительнее, когда интерьер нижнего этажа не хочется портить массивными конструкциями. Балку укладывают вдоль стыка плит торцами на несущие стены или в вырубленные в них ниши и притягивают к ним плиты подвесками с опорными пластинами.

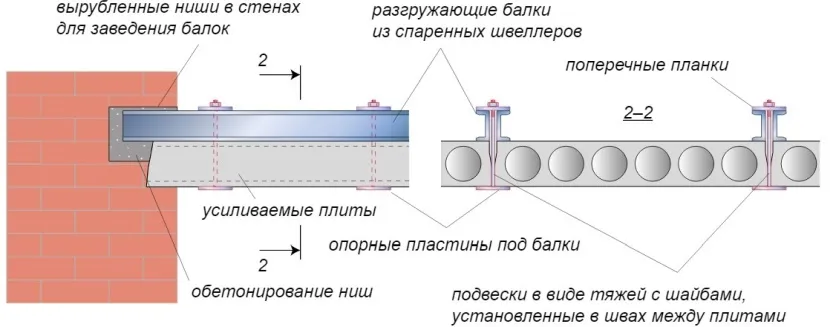

Схема усиления с верхним расположением балки Источник cementim.ru
Замоноличивание перекрытия сверху
Самый распространенный и вместе с тем самый ненадежный способ, часто применяемый домовладельцами самостоятельно. Обнаружив трещины и сколы в бетонной плите, они заливают поверх неё армированный бетон, скрывая дефекты. Но по внешним повреждениям невозможно установить глубину трещин и их способность к разрастанию, а дополнительный слой бетона серьезно увеличивает нагрузку и ещё больше снижает несущую способность плит.
Чтобы правильно провести усиление плиты перекрытия сверху, необходимы расчеты по нагрузкам и соблюдение следующих условий:
- арматурный каркас новой монолитной плиты должен иметь опору на несущие стены, для чего в них вырубаются ниши или просверливаются отверстия;
- новый каркас нужно связать со старым, вырубив местами защитный слой бетона;
- на поверхности старой плиты необходимо сделать насечки для лучшего сцепления со свежим бетоном.
Когда необходимо усилить лаги
В строительной практике усиление лаг второго этажа применяется в нескольких случаях, чаще всего на этапе строительства и реконструкции здания. На этапе строительства усиление сделать проще и удобнее, тем более, что для этого можно применить несколько методов, выбрав из них самый подходящий. При реконструкции усиление можно сделать после полного или частичного демонтажа покрытия пола и утеплителя, при этом методов установки дополнительных конструкций совсем немного.
Работы по усилению обычно проводятся:
Для предупреждения деформации межэтажных балок и полов второго этажа на этапе строительства;
Для исправления дефектов, допущенных в процессе строительства и выявленных в процессе постройки здания;
Для замены деформированных или пораженных естественными вредителями деревянных конструкций здания или конструкций из других материалов в результате воздействия сторонних факторов.
Для усиления лаг при ремонте пола.
Методы и способы усиления конструкции в таких случаях выбираются в зависимости от объема работ и степени деформации пола и самого межэтажного перекрытия. В некоторых случаях простое усиление лаг не будет иметь должного эффекта без значительных по объему работ по восстановлению балок, ведь, выровняв пол второго этажа, рано или поздно придется выравнивать и потолок первого этажа.
Проводя оценку пола, нужно объективно оценить его состояние, ведь во многих случаях требуется замена деформированных досок пола или их выравнивание, а не усиление лаг.
Для чего необходимо усиливать перекрытия – актуальность и методы решения задачи
Выполнение мероприятий по повышению нагрузочной способности перекрытий из различных материалов осуществляется в следующих ситуациях:
- при ремонте квартиры, частного дома, офиса, гаражного, складского или производственного помещения;
- при производстве реставрационных работ, связанных с восстановлением и повышением прочности памятников архитектуры;
- при масштабной перепланировке помещений в жилых зданиях, а также перестройке объектов коммерческого и производственного назначения.
Ремонт перекрытия чаще всего предполагает замену элементов или фрагментов перекрытия, а также его усиления
О необходимости усиления свидетельствуют следующие факторы:
- значительное коррозионное разрушение арматурного каркаса в железобетоне;
- снижение сечения несущего элемента при продолжительном использовании;
- уменьшение способности балок воспринимать действующие на них нагрузки;
- существенные дефекты балок перекрытия, резко снижающие их прочность;
- разрушение армирования плиты и образование глубоких трещин в бетоне;
- локальное или полное разрушение балки перекрытия, сделанной из древесины.
В процессе ремонтных и восстановительных мероприятий осуществляется:
- частичная замена пришедших в негодность элементов;
- восстановление части плиты или увеличение толщины перекрытия;
- армирование поверхности плиты с помощью арматуры или металлической сетки;
- установка в месте соединения балок дополнительных опор или хомутов из стали.
Одной из вероятных причин снижения прочности перекрытий также является:
- нарушение технологии строительства;
- применение некачественных стройматериалов;
- резкое повышение нагрузки на потолки, стены.
Строителям нужно будет применять индивидуальный метод усиления для каждого типа перекрытия:
- деревянного;
- металлического;
- железобетонного;
- ребристого.
Также причиной усиления перекрытий может стать нерациональный подбор строительных материалов
Выполнение работ по повышению нагрузочных характеристик различных перекрытий имеет нюансы. Независимо от материала, из которого изготовлено перекрытие, на ремонтируемом участке монтируются опорные стойки из древесины или металла. В этом месте также может устанавливаться колонна коробчатого сечения, обладающая повышенной прочностью
В процессе реставрационных работ и монтажа перекрытий важно соблюдать технологию и применять соответствующие материалы. Соблюдение указанных требований позволит не допустить непредвиденных ситуаций во время эксплуатации здания
Подготовительные действия до начала работ
Специалисты не начнут работы пока не оценят реальное состояние поверхностей, насколько сохранилась их несущая способность.
В подготовительный процесс перед усилением сооружения входит:
- осмотр строения;
- определение повреждений по геометрическим размерам;
- проверка состояния армирования;
- обнаружение очагов дефектов.
С помощью инструментов специалист:
- Определяет запас прочности с величиной прогиба площади.
- Измеряет величину трещин, толщину стяжки и поверхностной отделки.
- Устанавливает размер арматурного сечения.
Общий порядок действий состоит из мероприятий:
- установки способа для усиления несущей поверхности;
- составления перечня объема работ;
- разработки проекта с технической документацией;
- проведения расчетов;
- закупки стройматериалов по смете.
Современные методы усиления
Два последующих метода усиления перекрытий нужно разобрать конкретно:
- Укрепление с применением углекомпозита – повсеместный метод, который можно применить для всех видов конструкции. Число слоев углеленты определяет степень упрочнения.
- Метод Hilti с применением конкретных стержней и химического состава – применяется для повышения несущей способности плиты на продавливание.
Укрепление углекомпозитом
Метод усиления в зависимости от разновидности перекрытия:
- Пустотные плиты – углекомпозитный холст накладывается на поверхность изделия снизу с конкретным шагом.
- Монолитные перекрытия – лента прикрепляется вдоль всей поверхности. Наряду повышения прочностных характеристик, повышается и сейсмоустойчивость конструкции.
- Ребристые плиты – композитный материал накладывается на нижней части ребер жесткости. Ещё дополнительно укрепляется хомутами из однонаправленной ленты опорная часть конструкций.
Метод усиления Hilti
Этот способ усиления содержится во вклеивании вокруг опорной колонны специальных анкеров HZA-P с помощью особого химического состава HIT-RE 500 в заранее просверленные отверстия. Прутки крепятся в нижней части перекрытия.
Вдобавок необходимо учесть, что малейшие искажение и неверно пробуренные либо смещенные отверстия могут стать причиной разрушения конструкции. Чтобы это предотвратить, нужно правильно соблюдать последовательность установки анкеров.
Этап усиления состоит из нескольких стадий:
- Сверление отверстий под углом 45°. Форма подготовленного отверстия с расширенной под анкер горловиной.
- Наполнение отверстий химическим составом и установка анкеров.
Техника усиления по методу Hilti – довольно простая, но имеет свои особенности
Здесь важно правильно соблюдать все указания разработчика и придерживаться оговоренной последовательности
Источник
Как укрепить монолитные плиты из железобетона
Часторебристая конструкция

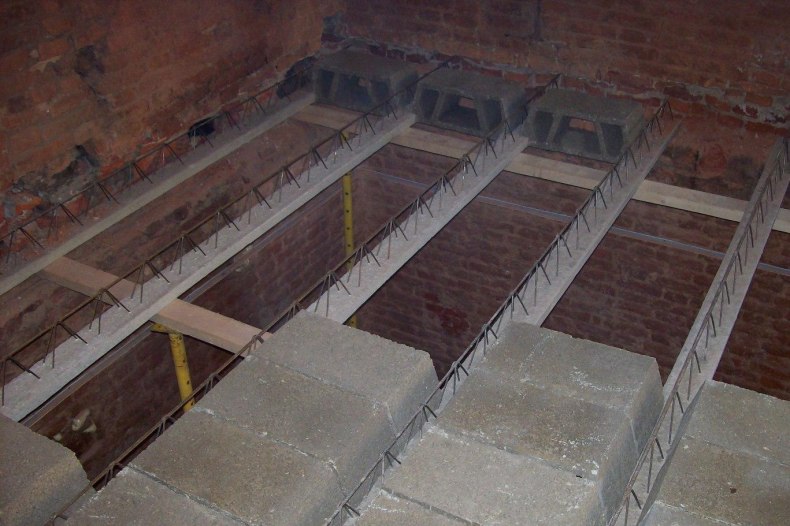

Часторебристые перекрытия более всего распространены при строительстве частных домов со сложной формой, домов со стенами из поризованной керамики или легких бетонов, а также каркасных домов.
Его возможно закрепить так же, как и плиту из железобетона. Другим методом выступает выполнение дополнительных железобетонных ребер, которые расположены параллельно существующим ребрам. На этот случай в месте исполнения нового ребра над пустотелыми блоками заполнения бетон демонтируют. После этого в видимых железобетонных блоках открывается середина и вырезается часть верхней поверхности. Таким способом создается пространство, в которое можно проложить арматуру после удаления щебня и очистки, а потом бетон.
В результате выполнения дополнительных железобетонных ребер уменьшается мощность, которая приходится на 1 ребро, что дает возможность увеличить нагрузку на конструкцию полностью.
Средние цены
Цены на установку безбалочных перекрытий порой разнятся между собой в несколько раз, они зависят от строительного объема, высоты работ, а также от принятой модели перекрытия. Наиболее доступными для частного сектора и быстровозводимыми являются сборно-монолитные системы, наиболее дорогие монолитные с применением капителей.
Средние цены на монтаж и материалы для безбалочных перекрытий:
| № | Наименование работ/товара | Размерность | Стоимость за единицу, руб. |
| 1. | Капитель КП 1-1-1, 2980x2980x600 мм,1.8 м3 | шт. | 36500 |
| 2. | Монолитное перекрытие с армированием и опалубкой | м3 | 7300 |
| 3. | Установка монолитного перекрытия по профлисту | м3 | 5600 |
| 4. | Установка сборно-монолитных перекрытий: | ||
| 4.1 | Металлизированная балка «Домовладелец» от 1,0 до 4,0 м | 1 м.п. | 730 |
| 4.2 | Стальная балка YTONG до 9м | 1 м.п. | 1300 |
| 4.3 | Керамзитобетонный блок-вкладыш 200x520x200 | 1 шт. | 90 |
| 4.4. | Работы по сборке | м3 | 4200 |
Основные признаки усиления кирпичных стен
- Несоответствие грузоподъемности здания для работы статических нагрузок.
- Низкая сейсмическая стабильность структуры.
- Неподходящая стена, которая может привести к потере мощности (стены должны соответствовать требованиям категории I и II).
- Жесткость настенных интерфейсов не соответствует расчетным параметрам (недостаточно).
Технология армирования кирпичной стены с помощью полосы из углеродного волокна FibARMTape
- штук
Стены между отверстиями дверей и окон (причалов) укрепляются с помощью двух углеродных полос, которые поперек стены и параллельны ее плоскости.
Отверстие и нижняя линия окна / дверного проема должны оставаться отверстием в 30 см. Эта схема усиления предотвращает возникновение трещин и существенно увеличивает прочность конструкции.
- Каменщики
Укрепление кирпичной стены достигается путем склеивания полос FibARMTape на нем в горизонтальной и вертикальной плоскостях. Лента также может быть склеена вдоль диагонали стены.
- Уголки стен
Уголки кирпичных стен усилены лентами, приклеенными к стене, горизонтально и вертикально.
Первоначально лента приклеивается к горизонтальной плоскости (расстояние между соседними полосками не должно превышать 80 см), а затем с обеих сторон углеродные ленты в вертикальной плоскости слишком склеиваются, расстояние между углом здания и вертикальным растяжением ленты должно быть в пределах 5 см.
- Узлы конъюнкции
Укрепление настенных соединительных устройств осуществляется с использованием углеродных пучков и с наклейкой на стене в горизонтальной плоскости полос из углеродного волокна FibARMTape.
Что означает понятие?
Строения перекрывают, чтобы людям было удобно и безопасно передвигаться на этаже, размещать там мебель, оборудование. Загрузка помещений не должна угрожать жизнедеятельности людей. Пол под ногами может обвалиться, не выдержав нагрузки.
Поэтому плиты периодически проверяют и особенно в тот момент, когда на поверхностях появляются первые признаки неблагополучия:
- Вначале нитевидные, а затем глубокие разрывы отделки.
- Штукатурка начинает отпадать, бетонное тело пересекает трещина.
- Видна сломанная, ржавая арматура.
- Появились сколы на стяжке пола или потолочной отделке.
- Образовались пятна.
Чтобы исключить обвал конструктивных элементов, перекрытие подвергают усилению, ставят подпорки, которые временно не дадут обрушиться плите.
Строители укрепляют перекрытия при проведении в здании:
- реконструкционных работ;
- планового ремонта;
- строительства еще одного этажа;
- осмотра, после чего выявлены разрушения.
Причин много, от чего выходят из строя перекрытия. Большая загруженность этажа сверх несущей способности плит, плохая гидро и пароизоляция. Когда влага поступает в арматуру, железо начинает ржаветь и «рвать» бетон.
Как укрепляют проемы швеллерами?
Для создания металлического каркаса необходимы точные результаты замеров и аккуратно сделанный проём. Если эти условия выполнены успешно, то крепление швеллера происходит быстро, легко, комфортно – нет пыли, грязи, лишнего шума. Еще один бонус – межкомнатные перегородки остаются сохраненными. Приведем краткий пример работ по оформлению проема металлопрофилем:
- перед вырезанием проема специалистами устанавливаются страховочные стойки, которые на период монтажу укрепят конструкцию и примут на себя нагрузку от нее;
- проводится разметка границ будущего проема;
- далее – демонтаж элементов стены;
- после этого проем укрепляется стальной балкой.
Швеллерный элемент монтируется из стоек, расположенных вертикально. Они обрамляют края свободного пространства. К стенкам привариваются полосы из металла горизонтальным форматом. Конструкция крепится к перегородке при помощи болтов, анкеров. В некоторых случаях – химическими анкерами, которые представляют собой капсулы с клеем. Они вкладываются в просверленные отверстия.
Дальше ставятся анкерные болты, которые разбивают клеевую смесь, вызывая химическую реакцию. Введенная смесь твердеет, после чего анкеры закручиваются гайками. Такое соединение имеет высокие качества надежности, оно долговечно, отсутствует потребность в дальнейших ремонтных работах. Индивидуально для каждого проекта рассчитывается расстояние между крепежами. Расчеты производятся инженерами на основании технического заключения. Каждый этап работ подробно описывается в проектной документации.
Как подтянуть балки потолка. Провис потолок в доме? Не проблема!
Эта статья описывает очень распространённую проблему, которая часто возникает в частных домах старой постройки. Итак, вы начинаете замечать, что потолок в вашем доме начинает провисать. Не печальтесь. Есть очень простой, недорогой и эффективный способ борьбы с этим строительным недоразумением.
Шаг 1. Поднимаемся на чердак и тщательно исследуем поверхность
Сразу обращаем внимание на хлам (который, скорее всего там имеется), который можно будет убрать и облегчить нагрузку на потолок. Далее необходимо найти балки, которые прогнулись
Считаем количество балок, замеряем их длину.
Шаг 2. Готовим необходимый материал. Вам необходимо:
1. Брус, желательно той же длины и ширины, что и провисшие балки. Количество брусьев должно соответствовать количеству балок.
2. П-образные шпильки д 20 мм, ширина которых соответствует толщине балок. На концах шпилек должна быть нарезана резьба. Количество шпилек рассчитывается, исходя из того, что необходимо будет 1 шт на 1 метр провисшей балки.
3. Калёный уголок с отверстиями, диаметр которых соответствует диаметру шпилек, а межосевое расстояние равно ширине балок.
4. Деревянные подкладки, которые можно вырезать из заготовленного бруса. Длина каждой подкладки на менее 30 см.
Шаг 3. Поднимаем брусья на чердак. На каждую балку кладём брус таким образом, чтобы они совпадали. Далее, под каждый брус кладём по краям подкладки из дерева. Теперь, брусья как бы висят в воздухе над балками.
Шаг 4. Далее сверлим сквозные дыры в потолке таким образом, что бы можно было в эти отверстия просунуть шпильки. Свободные края шпилек должны находиться на чердаке.
Шаг 5. Используя пневматический домкрат и кусок бруса необходимой длины, аккуратно поднимаем потолок.
Шаг 6. Поднятый потолок фиксируем шпильками и гайками, после чего опускаем домкрат.
После выполнения этих несложных операций вы выровняете потолок, обезопасите его от дальнейшей деформации.
Что делать, если укрепление балок невозможно
Если балки перекрытий не повреждены, однако с трудом выдерживают нагрузку и прогибаются, а их укрепление проблематично или нецелесообразно, нужно рассмотреть вариант обустройства дополнительных балок или поставить подпорки под уже существующие. В этом случае несущая способность конструкций будет усилена перераспределением нагрузки на дополнительные балки или стойки. Последние, естественно, будут передавать нагрузку на перекрытия нижнего помещения.
Новые балки-дублёры точно так же, как и существующие, закрепляются в гнезде, обустроенном в несущей стене. Установка же стоек — хоть и более простая задача, однако она зачастую сопряжена с дополнительным нежелательным эффектом — такие опоры могут загромождать пространство и мешать беспрепятственному проходу по помещению. Важна и визуальная составляющая — опоры желательно декорировать для того, чтобы они гармонично вписались в дизайн помещения.
Итак, мы рассмотрели несколько основных, наиболее распространённых способов укрепления балок. Выбор конкретного метода зависит как от степени износа конструкций и нагрузки на них, так и от умений строителя, наличия необходимого инструментария, финансовых возможностей и свободного времени мастера. опубликовано econet.ru
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Как укрепить деревянные балки перекрытий?
В нашу компанию часто обращаются с вопросом – что делать с провисшими деревянными перекрытиями и как исправить и укрепить полы в доме. С такой ситуацией, в основном, сталкиваются счастливые обладатели готовых домов и коттеджей построенных наспех, не соблюдая размеры проекта дома.
Дело в том, что недобросовестные строители стараются сэкономить на материалах и сроках, сокращая использование дорогостоящих деревянных балок. Будущий хозяин дома не может визуально оценить прочность деревянных перекрытий, так как они зашиты половой доской и напольным покрытием. После покупки наступает разочарование – полы скрипят, и чувствуется вибрация при ходьбе по помещению.
Бывают крайние варианты, когда просто опасно находиться и тем более ставить тяжелую мебель из-за угрозы обрушения деревянных балок перекрытия пола.
Основные ошибки строителей при обустройстве деревянных балок перекрытий:
1. Используется сырая древесина. В таком случае, после естественного высыхания, владелец дома начинает замечать трещины в напольном покрытии и усиливающийся с каждым днем скрип. 2. Используется брус недостаточной толщины. В таком случае ощущается повышенная вибрация полов и скрип. 3. Монтируются балки с увеличенным пролетом (расстоянием между брусом). Достаточно распространенная ошибка строителей и отделочников. Пол без нагрузки ( мебель, половое покрытие и т.д.) достаточно устойчив и трудно определить некачественные перекрытия.
Как только укладывается, допустим, паркетная доска и завозиться мебель – деревянные перекрытия начинают провисать, и появляется вибрация. 4. Устанавливаются балки собранные из двух и более частей. Самый неприятный вариант. Когда брус сбивается гвоздями. При такой установке балок – существует реальная угроза обрушения перекрытий коттеджа. Если Вы столкнулись с вышеперечисленными проблемами, то задумайтесь об усилении деревянных балок перекрытий пола.
Желательно, если устранением недостатков займется опытная бригада строителей отделочников и отделочников.
Устранение провисаний пола в доме добавлением деревянной или металлической балки.
Итак, начинаем решать проблему. Определитесь, какой материал выбрать для монтажа: Деревянная балка — дополнительный брус 200X200 или 200X150 (на ребро). Это самый дешевый, но не менее прочный вариант. Металлический швеллер — очень прочен и надежен. Выбирая этот вариант, готовьтесь к высокой стоимости материала и не удобным «зашитием» потолка, т.к. в металл закрепить потолок намного труднее, чем в дерево.
Технология установки усиления идентична, какой бы вариант Вы не выбрали.
Порядок работ по усилению деревянных перекрытий
1. Берем телескопические стойки, ставим на равном расстоянии друг от друга в упор к потолку или балкам. ОБЯЗАТЕЛЬНО! Подкладываем под них (на пол) доску толщиной не менее 3см.
2. Упираем стойки вплотную к провисшему потолку через доску-прокладку и начинаем по очереди подкручивать (домкратить). У Вас обязательно должен быть помощник, для одновременного и равномерного подкручивания «телескопов». 3. Определяем место монтажа укрепляющей балки.
Идеальный вариант — по центру, между уже существующими балками. 4. С помощью перфоратора выдалбливаем друг на против друга отверстия не менее 100 мм глубиной в местах крепления нашего усиления. 5. Низ подготовленного отверстия укладываем рубероидом и закладываем немного раствора 2-5 см.
Вставляем подготовленную балку сначала в одно отверстие, потом в другое (противоположное).
7. Если балка Не плотно упирается в потолок, то забиваем клинья под брус в отверстиях.
8. Финальный момент, снимаем «напряжение с потолка». Убираем стойки домкраты. Потолок должен «лечь» на новую балку.
Вот и Все). Надеемся, что наши советы помогут Вам решить неприятности с полами.
Усиление перекрытий зданий.
Железобетонные перекрытия
Изделия этого типа могут представлять собой:
- Сборные пустотные ЖБИ плиты. Они изготавливаются в заводских условиях, поэтому в продаже есть типовые модели шириной на 1,0, 1,2 и 1,5 метров. Толщина изделий составляет 220 мм. Длина может быть от 2,4 до 9,0 метров. Плиты этого типа отличаются большим весом. Один «квадрат» такой плиты будет весить не менее 300 кг. Поэтому нужно понимать, что несущие конструкции должны выдержать их вес. Кроме этого придется освободить рядом с домом пространство, так как изделия доставляются, а потом монтируются с использованием автокрана.
- Монолитные железобетонные плиты. Бывают плоскими или ребристыми. Для их монтажа в обязательном порядке строится опалубка и выполняется армирование. Толщина монолитных плит чуть меньше – 200 мм. Также они подходят только для пролетов менее 4,5 м. Но несмотря на меньшую толщину, один «квадрат» такой плиты будет весить больше – 480 кг. Если хочется использовать облегченные конструкции, то стоит выбирать ребристые плиты. Но в этом случае нужно будет выполнить более сложную опалубку.
- Комбинированные перекрытия, которые называют сборно-монолитными. Конструкция таких изделий может отличаться. Но чаще всего строители пользуются вариантом, когда используются несущие монолитные балка из прокатного профиля.
Это надежные и долговечные конструкции, но тем не менее, чтобы сделать выбор нужно рассмотреть их преимущества и недостатки.
Плюсы перекрытий
Прежде всего стоит отметить преимущества. Их у железобетона не мало. Например, такие изделия:
- Не подвержены атакам грызунов и насекомых.
- Подходят для кирпичных, бетонных домов, построек из газоблоков.
- Обладают отличной механической прочностью. Если перед укладкой деревянных балок нужно уточнить их прочность на изгиб, то в случае с железобетоном такого вопроса вообще не встает.
- Обладают долгим сроком службы. Такие перекрытия не изменят своих характеристик на протяжении более, чем 50 лет.
- Скорость работы. Железобетонные перекрытия можно уложить за несколько часов.
- Пожаробезопасны. Для этого не нужно думать о специализированных пропитках или ЛКП.
- Обладают отличными параметрами звуко- и теплоизоляции.
- Могут быть установлены независимо от сейсмических показателей почвы.
- Не требуют дорогой отделки.
- Позволяют строить здания большей этажности.
- Не требуют дополнительного утепления и вентиляции.
- Подходят для строительства помещений с повышенной влажностью. Именно ЖБИ используется для саун, ванных, душевых и прочих посещений.
- Позволяют уложить плитку в качестве напольного покрытия.
- Не «съедают» высоту потолка за счет своей толщины.
Плюсов конечно предостаточно, но есть и минусы.
Недостатки ЖБИ перекрытий
Самым главным минусом является цена вопроса. Придется потратиться не только на сам материал, но и на услуги тяжелой строительной техники. Также нужно заплатить самим рабочим и за аренду монтажного оборудования. Кроме этого автомобиль с плитами должен как-то подъехать к дому. Если у вас нет ворот, а вокруг много построек, то подъезд будет перекрыт.
Также стоит выделить такие недостатки, как:
- Высокий вес готовых плит. Это означает, что само основание дома и стены должны быть очень прочными. Либо придется усиливать конструкцию, а это еще больше финансовых вложений.
- Возможность ошибки монтажа. Есть риск, что появится так называемый мостик холода.
- Для монтажа чистового потолка придется арендовать или купить дорогостоящие буры и сверлильные аппараты.
Также есть риск, что арматура, расположенная в плитах, будет негативно сказываться на сигнале, например, wi-fi роутера. Некоторые считают, что металл негативно влияет и на самого человека.
Разумеется, если вы строите дом на несколько этажей, то особого выбора нет. Придется устанавливать железобетонные перекрытия. Только не стоит экономить и покупать изделия кустарного производства.
Для чего необходимо усиливать перекрытия?
Усиление железобетонных плит перекрытия производится с целью восстановления их целостности, рабочих характеристик и в частности – несущей способности. Это выполняется при реконструкции зданий, плановых ремонтных работах, надстройках дополнительных этажей или при обнаружении явных дефектов визуальным осмотром. Также мероприятия по увеличению несущей способности перекрытий могут понадобиться при изменении назначения помещения – например, если в нем предполагается установить тяжелое оборудование.
Самой распространенной причиной образования дефектов на горизонтальных несущих конструкциях является коррозия арматуры – продукты этого процесса увеличиваются в объеме и разрушают окружающий бетон. Также в результате поражения ржавчиной уменьшается сечение прутков армирующего каркаса, что ведет к снижению несущей способности конструкции.
Фото 1. Обвал бетона в результате поражения армирующего каркаса коррозией
Обнаружить проблемные участки довольно сложно, тем более, если они скрыты отделочными материалами
Главное – внимание к деталям. Явные признаки износа плиты перекрытия:
- образование поверхностных и глубоких трещин;
- появление сколов;
- отслоение стяжки на полу или штукатурки на потолке;
- появление темных или светлых пятен на поверхности.
Технология усиления определяется специалистами на основании характера дефектов и конструктивных особенностей горизонтальной несущей конструкции.
Особенности усиления плит перекрытия
Усиление перекрытий ребристой конструкции
Перекрытие ребристого типа укрепляют аналогично плите из железобетона, используя указанные в предыдущем разделе стройматериалы и инструменты.
Для усиления необходимо выполнить следующие работы:
- Удалить отслоившиеся куски бетона между ребрами плит.
- Обеспечить доступ к элементам арматурного каркаса.
- Усилить решетку стержнями увеличенного диаметра.
- Покрыть стальную арматуру антикоррозионной смесью.
- Заделать трещины и дефекты в бетонной поверхности.
- Забетонировать перекрытие, обеспечив расстояние 5 см до поверхности арматуры.
Технологический процесс допускает формирование дополнительных ребер, повышающих прочность конструкции перекрытия. При этом новые элементы усиления формируются параллельно имеющимся ребрам с помощью разборной опалубки.
