Как подключить накопительный водонагреватель (бойлер) к водопроводу и электросети своими руками

Основные преимущества и недостатки использования бойлера

Принципиальной особенностью работы накопительных водонагревательных устройств, работающих, на электричестве является планомерный подогрев воды с дальнейшим поддержанием заданной температуры в резервуаре. Хочется отметить, что такие устройства для нагрева воды обладают следующими преимуществами:

• обеспечение квартиры горячей водой в достаточно больших объёмах;
• подача горячего водоснабжения может производиться сразу в нескольких точках забора воды;
• подключение прибора к стандартной сети переменного тока, конечно, если это устройство средней мощности не более 2,5 кВт;
• подключение в любую водяную магистраль даже со слабым напором воды;
• большой диапазон задаваемых для нагрева воды температур;
• качественная теплоизоляция ёмкости для воды позволяет долго поддерживать жидкость нагретой;
• отсутствие необходимости газоотводящей линии как в случае с газовым или твердотопливным водонагревателем.

Естественно, электрический накопительный бойлер имеет и целый ряд недостатков:

• для нагрева воды до заданной температуры нужно определённое время;
• постоянная необходимость поддержания воды в нагретом состоянии, если она медленно расходуется;
• достаточно большие размеры накопительного водонагревателя и как следствие необходимость решать, где разместить такой прибор;
• при установке бойлера в подвальном или чердачном помещении с целью экономии полезного пространства всё время придётся бегать по ступенькам, чтобы регулировать прибор;
• регулярное проведение профилактических работ, так как нагревательные элементы функционируют в агрессивной среде;
• стоимость накопительного электрического водонагревателя обычно выше проточного аналога;
• хранение воды в накопительном баке, особенно длительное время, приводит к тому, что она может портиться и использовать её для питья нельзя;
• после остывания жидкости в ней может происходить развитие микроорганизмов и вредных бактерий.

Чтобы правильно сделать выбор и приобрести подходящий накопительный бойлер, нужно выяснить для каких целей необходима установка такого прибора в доме. Если планируется использовать водонагреватель для принятия душа, то вполне достаточно устройства с объёмом бака 100 литров для семьи из двух человек. Если хочется понежиться в ванной, то размер накопительного бака должен быть больше 120–160 л. Если же накопительный водонагреватель будет поставлять горячую воду в несколько точек забора тогда лучше установить прибор с 200 литровым баком.

https://youtube.com/watch?v=s5wQiEa7x1o

Схемы подключения к воде настенного накопительного водонагревателя

Штуцеры для подвода холодной и отвода горячей воды расположены у бойлера настенного исполнения снизу, и отмечены синим и красным цветами соответственно. Подсоединение к магистрали может быть проведено двумя способами:

• без группы безопасности;
• с группой безопасности.

Схемы без группы безопасности можно использовать при подключении водонагревателя, рассчитанного на давление, превышающее напор в магистральном водопроводе холодной воды, если этот напор стабилен. При нестабильном, сильном давлении в магистрали, предпочтение следует отдать подключению через группу безопасности.

В любом случае подключение и монтаж системы водопроводов начинают с врезки тройников в трубопроводы холодной и горячей воды после кранов, установленных на входе водопроводов в квартиру.

Внимание! Если в доме трубы давно не менялись, перед работой нужно проверить их состояние. Возможно, потребуется замена проржавевших стальных труб на новые. От тройников выполняются отводы для подключения водонагревателя

При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза

От тройников выполняются отводы для подключения водонагревателя. При работе бойлера кран горячей воды должен быть полностью закрыт. Холодная вода беспрепятственно поступает на нагрев, на смесители, в бачок унитаза.

На бойлере на штуцер подвода холодной воды навинчивают обратный предохранительный клапан. Он служит защитой от термического расширения воды в баке-накопителе, периодически стравливая её излишки. От сливного отверстия клапана монтируется дренажная трубка, которая должна быть направлена вниз и опускаться в ёмкость или канализацию свободно, без перегибов, которые могли бы препятствовать сливу излишков воды в баке.

Обратный предохранительный клапан

Между клапаном и водонагревателем не может быть установлена запорная арматура. А вот тройник, на ответвлении которого установлен кран для опорожнения бака, устанавливать можно, и даже рекомендуется производителями. Трубу или шланг от него необходимо вывести в канализацию, либо тройником подвести на трубу подачи холодной воды до предохранительного клапана.

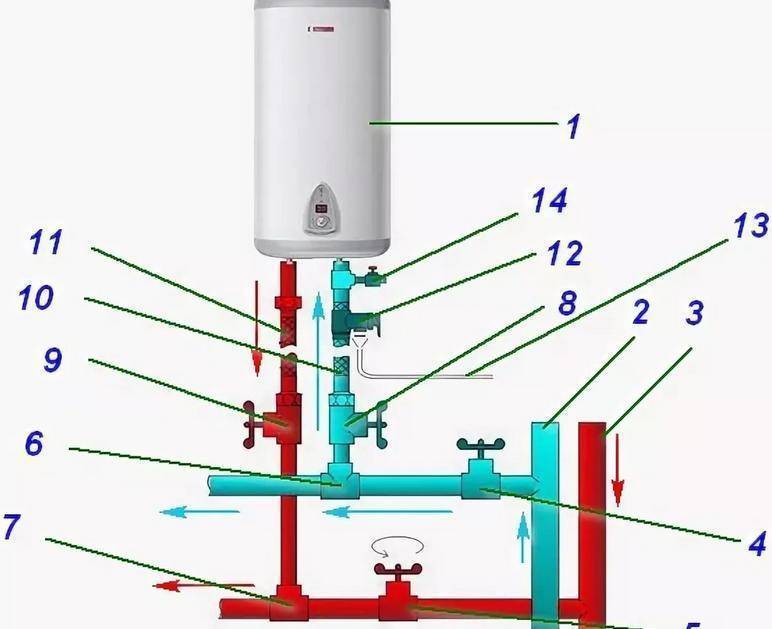

Подвод воды без группы безопасности с редуктором давления: 1 — запорные вентили водопровода; 2 — редуктор понижения давления воды; 3 — запорные вентили водонагревателя; 4 — обратный предохранительный клапан; 5 — дренаж в канализацию; 6 — вентиль для слива воды из бака; 7 — накопительный водонагреватель

Если магистральный водопровод требует регулировки давления, то редуктор или группу безопасности устанавливают на входе холодной воды после магистральных кранов или на ответвлениях от тройников. Как правило, для бытовых водонагревателей в городских условиях достаточно установки редуктора давления, понижающего напор до допустимых или рекомендуемых производителем пределов.

Группу безопасности для электрического водонагревателя составляют отдельные элементы, собираемые по месту. Не путать с группой безопасности для котлов! Порядок их монтажа показан на рисунке.

Схема сборки группы безопасности: 1 — обратный клапан; 2 — тройник; 3 — «американка»; 4 — предохранительный клапан FAR на 6 бар; 5 — компрессионный фитинг для металлопластиковой трубы (слив при превышении давления)

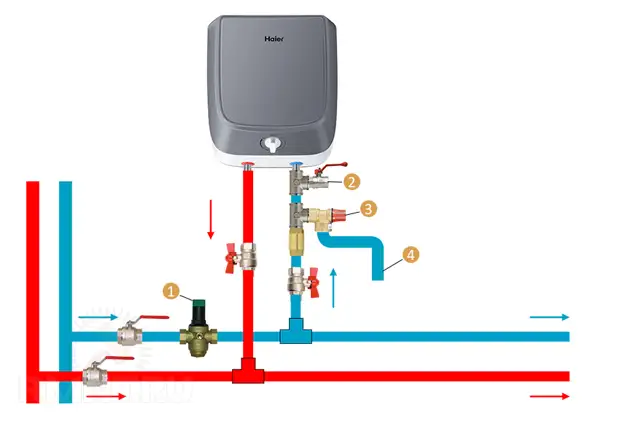

Схема подвода воды через группу безопасности: 1 — редуктор давления; 2 — вентиль для слива бака; 3 — группа безопасности; 4 — слив в канализацию при превышении давления воды

Для горизонтальных водонагревателей подключение производится по аналогичным схемам.

Конструкции водонагревателей

В большинстве случаев взгляд домохозяев обращается на практичные и удобные в эксплуатации электроводонагреватели, которые делятся на два основных класса:

Накопительные бойлеры

Такой бойлер представляют собой теплоизолированный вспененным пенополиуретаном бак сравнительно большой емкости, оснащенный внутри:

термоэлектронагревателем‑ТЭНом электрической мощностью 1,2

3 kW;

регулятором‑термостатом, обеспечивающим отключение прибора при достижении пороговой температуры;
антикоррозийным защитным магниевым анодом.

Наружный корпус бака изготавливается из эмалированной или нержавеющей стали. Толщина ППУ‑термоизоляции составляет обычно 2

Во включенном состоянии прибор поддерживает, периодически включаясь/выключаясь, температуру воды на установленном уровне: обычно 60

65° — такое значение считается наиболее выгодным экономически.

Определяющей характеристикой накопительных электрокотлов является емкость бака, от которой зависит и мощность ТЭНа. При объеме до 150 л мощность не превышает 2 kW.

Основные достоинства этих устройств:

• независимость от дополнительных источников энергии, кроме электрической;
• небольшая электромощность;
• относительная простота подключения как к электрической сети, так и к водопроводу;
• плавная регулировка температуры воды смесителем;
• долгое сохранение температуры нагретой воды;
• простота обслуживания, малые эксплуатационные расходы.

Главными недостатками электробойлеров накопительного типа считаются:

• относительно крупные габариты и вес;
• долгое ожидание выхода на рабочий режим;
• понижение температуры на выходе в процессе расхода горячей воды;
• ограниченная емкость бака;
• нагрев большого объема воды при потребности в малом ее количестве.

Еще одним преимуществом накопительных электроводонагревателей является возможность создания полностью автономной системы горячего водоснабжения, либо включения в уже готовые сети в качестве резервного источника теплой воды.

Проточные бойлеры

Эти устройства включаются и производят непрерывный нагрев проточной воды только во время ее расхода. Такая конструкция предполагает наличие ТЭНа большой электрической мощности — от 3 kW и выше. Этот параметр и является определяющим для водогрейных устройств проточного типа.

Бытует распространенная точка зрения, что проточные приборы из‑за их высокой электрической мощности неэкономичны. Это мнение ошибочно.

Приведем пример: накопительный водонагреватель емкостью 80 л. с 2‑kW ТЭНом нагревается до 60° не менее получаса летом, а зимой и того больше, потребляя при этом 1 kWh электроэнергии. 4‑kW проточный электроводонагреватель при 15‑минутном пользовании душем — тот же 1 kWh.

Главные преимущества проточных водогрейных устройств:

• моментальный выход горячей воды;
• автоматическое включение при открытии крана: электроэнергия расходуется только во время пользования прибором;
• небольшие габариты и вес;
• удобство и быстрота монтажа.

Рекомендовано к прочтению: Выбираем высоту установки смесителя над ванной

Из недостатков можно назвать только:

• потребность в усиленной электропроводке, обусловленная большой мощностью прибора;
• небольшой напор воды на выходе;
• ступенчатое переключение температуры воды;
• невозможность работы на нескольких потребителей — каждый прибор подключается индивидуально лишь к одной точке пользования горячей водой: кухонной мойке, раковине в туалете, душевой кабине.
• Правда, за последние несколько лет стоимость этих устройств существенно снизилась, так что потребность в приобретении для дома двух–трёх приборов такого типа уже не является препятствием.

Монтаж проточного водонагревателя

Процесс установки проточного водонагревателя не требует от исполнителя наличия каких-либо серьезных навыков. Существует два варианта монтажа такого агрегата: для временного использования и для постоянной работы.

Временное подключение

Этот вариант обычно используется при необходимости получения подогретой воды при отсутствии возможности подключения к центральному водоснабжению. После появления такой возможности, водонагреватель с легкостью отключается либо даже демонтируется до следующего применения – много времени на это не уходит.

Наиболее удобными для временного применения являются модели, изначально укомплектованные смесителем и лейкой душа.

Первый шаг. Закрепите нагреватель в удобном месте дюбелями и шурупами.

Второй шаг. Снимите лейку со шланга домашнего душа и подключите шланг к входу водонагревателя.

Третий шаг. Подключите комплектную лейку к выходу водонагревателя.

В результате холодная жидкость будет входить в нагреватель от смесителя, подогреваться при прохождении через него и выходить из комплектной лейки уже теплой.

Постоянное подключение

Этот вариант используется в тех ситуациях, когда нагреватель планируется эксплуатировать регулярно. В данном случае агрегат подключается к системе водообеспечения.

Подключение выполняется по уже рассмотренной схеме, однако подача и вывод жидкости обустраиваются стационарно. Для такого подключения используются специальные тройники, а также запорные краны.

В результате подогретая вода будет выходить из смесителя.

После установки нагревателя удостоверьтесь в герметичности всех соединений и лишь затем принимайте прибор в постоянное пользование.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

• конструкция должна быть надежной;
• желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
• как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
• желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
• бойлер должен быть сделан только из качественных материалов;
• конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
• изделие должно быть привлекательным внешне и быть качественно изготовленным;
• обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Виды бойлеров, какой выбрать

Для использования в бытовых условиях можно подключать водонагреватели различных видов. Использование твердотопливных титанов в качестве водонагревателей на сегодняшний день совершенно не актуально, хотя в загородных домах такие устройства еще встречаются и на рынке присутствуют. Более актуальны следующие виды:

1. Бойлеры прямого нагрева.
2. Устройства косвенного нагрева, когда процесс происходит с использованием промежуточного элемента.
3. Водонагреватели комбинированных конструкций.

Не знаете какой водонагреватель лучше – проточный или накопительный? Чтайте в статье и вы узнаете все плюсы и минусы водонагревателей различных типов.

Бойлеры прямого нагрева

Такие устройства включат в себя нагревательный элемент, расположенный непосредственно в емкости с водой. Энергоносителем в данном случае является газовая горелка, отделенная от воды герметичной перегородкой. Такие водонагреватели наиболее экономичны, но их подключение связано с дополнительными хлопотами и затратами:

1. Необходима установка дымоотводного канала.
2. Газовые аппараты требуют устройства вытяжной вентиляции.
3. Для обеспечения нормального процесса горения необходимо устраивать приточную вентиляцию.
4. Объекты подведомствен ГорГосТехНадзору и его эксплуатация находится под постоянным контролем этой организации.
5. В ряде регионов введено требование обязательного подключения газоанализатора, что само по себе стоит немалых денег.

По мере накопления осадка анод можно заменить. В электрических нагревателях он располагается непосредственно в баке с водой. Такая конструкция наиболее популярна у пользователей, поскольку не требует каких либо согласований и капитальных затрат на строительство.

Бойлеры косвенного нагрева

Само устройство состоит из наружного металлического кожуха, термоизолирующей прослойки и внутреннего корпуса, что позволяет эффективно защищать систему от потерь тепла во внешнее пространство. Таким же образом устроены все бойлеры независимо от типа и конструкции. Системы безопасности (предохранительный клапан) также устроены одинаково.

Бойлеры косвенного нагрева наиболее эффективны в плане расходов, но они имеют и ряд недостатков. Одним из них являются большие габаритные размеры, в городской квартире такой агрегат разместить вряд ли возможно. Второй недостаток – привязка к системе отопления, что не позволяет получать горячую воду в межсезонье.

Запуск воды и тестирование

Когда подключение бойлера к водопроводу окончено, нужно заполнить его водой, параллельно проверяя герметичность всех соединений.

1. Открыть кран выдачи горячей воды для вывода воздуха из резервуара бойлера.
2. Открыть запорный кран на холодной «ветке».
3. Когда началась подача холодной воды, нужно внимательно осмотреть все стыки на предмет протекания. Если протечки обнаружены, их устраняют до наполнения бойлера водой.
4. Если из «горячего» крана потекла вода, значит, бойлер наполнен, и кран горячей воды можно закрыть.

Схема работы бойлера

После наполнения бойлера водой его можно подключать к электросети и наслаждаться наличием горячей воды.

Установить бойлер своими руками совсем несложно. Главное, соблюсти все правила безопасности при его подключении к коммуникациям, чтобы дальнейшая эксплуатация его была без неприятных «сюрпризов».

Установка накопительного водонагревателя

Принцип действия водонагревательных приборов различного типа

Накопительный

Нагрев воды в случае накопительного принципа работы осуществляется в резервуаре с водой. Этот вид приборов для обеспечения горячей водой является наиболее распространенным. Их популярность объясняется привлекательностью цены и отсутствием специфических требований к электропроводке.

Проточный

В проточном нагревателе вода прогревается, когда она подается через особую колбу, оснащенную электрическим нагревательным элементом. Такой прибор размещается непосредственно на кран с водой, которая поступает из водопровода. При таком принципе действия вода нагревается приблизительно до 30⁰С. К недостаткам относится то, что проточный нагреватель требует большое количество энергии, что не всегда под силу старым постройкам. По мощности потребляемой энергии устройства подразделяются на однофазные и трехфазные. Кроме того, одним из определяющих факторов является нагревательный элемент: спираль или ТЭН. Если вода в доме или на даче жесткая, то предпочтительней спиральный элемент нагревания. Стоит отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Установка проточного водонагревателя

Место установки

Ставите крышку на свое место и устанавливаете нагреватель туда, где его не будут доставать прямые брызги воды.

При этом прибор должен располагаться строго горизонтально.

Если вы его поставите на полочку или подвесите на проволоку, он в процессе работы может наклониться и “завоздушиться”. Участок тэна, оказавшийся из-за этого без воды, просто перегреется и сгорит.

Поэтому два шурупа в стену, с соблюдением уровня горизонта, засверлить все же придется.

Ошибка №4
Нагреватель при использовании его в качестве душа не рекомендуется устанавливать ниже уровня головы человека или располагать внутри ванны.

Над раковиной ставить разрешается.

С местом и проводкой разобрались, переходим к сантехнике.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот. Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка. В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе. Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов. Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов)

Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности

В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Схемы подключения различных видов бойлеров

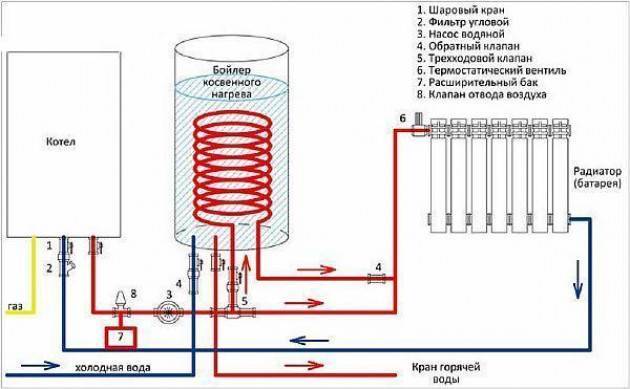

Есть разные виды бойлеров, к примеру приборы косвенного нагрева могут работать с любым источником горячей воды. Для них подходит любой твердотопливный водогрейный котел (на угле, дровах), можно подключить к электрическому, двухконтурному или одноконтурному газовому котлу или работающему на жидком топливе. Надо знать, что эффективность работы системы напрямую зависит от мощности котла, которая должна быть достаточной. Чтобы устройство хорошо выполняло свою работу, надо понимать, как подключить бойлер, в точности соблюдать схему его подсоединения к водопроводу.

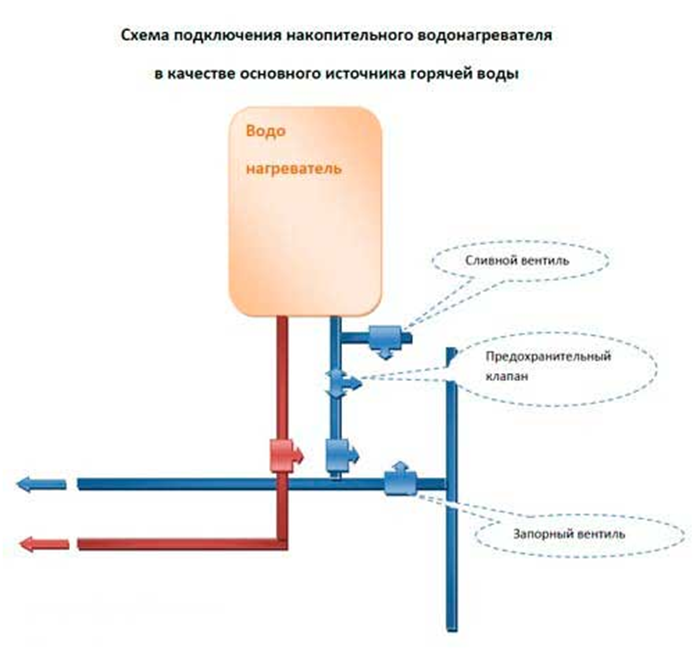

Подключение накопительного водонагревателя к водопроводу — схема

В основном в инструкции производители к своей технике прилагают схему, следуя которой устройство подключают. Ее обязательно изучают, потому что могут быть определенные отклонения от общепринятого варианта.

Перед тем как присоединять водонагреватель к водопроводу подготавливают инструменты и материалы, которые могут отличаться в зависимости от модели и типа оборудования. Есть стандартный набор:

• рулетка и уровень;
• перфоратор и насадки;
• щипцы и кусачки;
• разводной и гаечный ключи;
• тройники и запорная арматура;
• трубы для горячего водовода;
• фитинги для соединения с водопроводной системой;
• ФУМ-лента, льняная нить, специальная паста для герметизации соединений;
• гибкие соединительные шланги;
• 2-3 запорных крана.

Для подачи воды в бойлер в подходящем месте делают врезку тройника. На подающем трубопроводе в обязательном порядке для безопасности устанавливают 1 либо несколько специальных клапанов. В сеть местного домашнего горячего водоснабжения через тройник к проходящей трубе врезают выводной трубопровод подогретой воды, лучше всего сделать к коллектору. При подключении квартиры к централизованному горячему водоснабжению необходимо поставить кран. Он в случае необходимости будет отсекать внутреннюю сеть от общей.

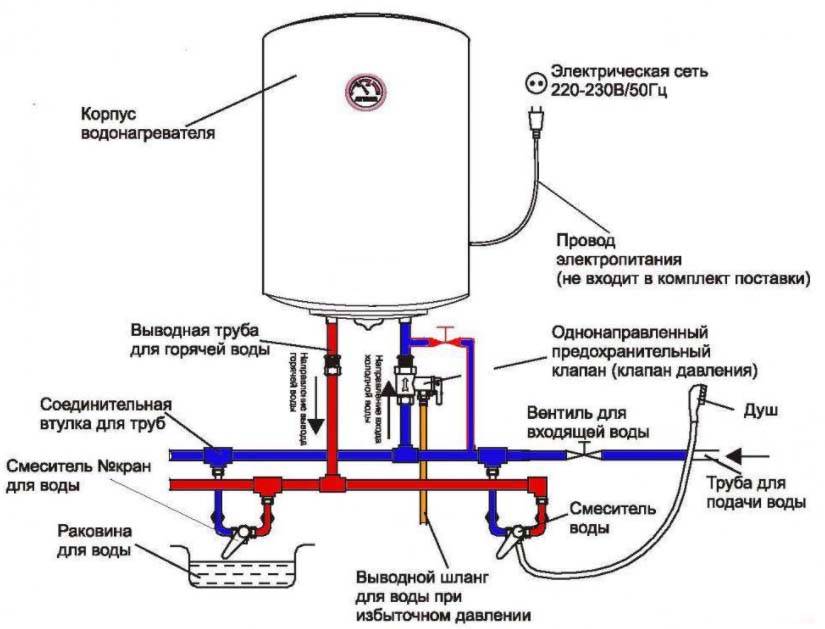

Схема подключения накопительного водонагревателя

Многие специалисты дополняют эту схему. Например, по холодному и горячему патрубку ставят тройники с кранами. При проведении ремонта или профилактики воду с бака легче сливать. Устанавливают водяной редуктор, который выровняет скачки давления, нередко случающиеся в сети холодного водоснабжения. Также он предохранит технику от гидравлических ударов.

Схему подключения дополняют смесительным термостатическим клапаном. В задачу терморегулятора (термостатата) входит обеспечение в системе снабжения горячей водой определенной температуры, которая была установлена предварительно. Для этого врезают в холодном трубопроводе еще тройник. В клапане-термостате до нужной температуры перемешивается горячая и холодная вода. От материала и месторасположения трубы зависят варианты решения.

Установка и подключение проточных водонагревателей

Есть стационарные модели проточного типа, которые состоят из корпуса и проточного нагревателя. Их монтируют на стену. Они обеспечивают горячей водой несколько точек, к примеру, раковину и душевую кабину. Вода быстро нагревается, подается в смеситель. Чтобы снизить потери тепла при перемещении по трубам, прибор размещают рядом с водозаборными точками. Оборудование выделяется компактностью, поэтому можно поставить прямо под раковиной в ванной или на кухне.

Перед тем как подключать водонагреватель проточного типа надо понимать, что он создает существенную нагрузку на электросеть. Техника рассчитана на потребление электричества свыше 3 кВт. Ее устанавливают при наличии в доме трехфазной сети. Проводят отдельную линию. Из инструментов и материалов понадобятся:

• перфоратор с оснасткой или дрель-шуруповерт;
• обжимной инструмент (стриппер) и плоскогубцы;
• рожковые и разводной ключи;
• отвертка и молоток;
• устройство защитного отключения с подходящими характеристиками;
• металлопластиковая труба;
• тройник;
• ФУМ-лента;
• розетка с заземлением.

Для установки необходимо подобрать ровное место в ванной комнате или на кухне, отметить места для отверстий под крепежи. Если привесить водонагреватель на кривую стену, вода будет подаваться неравномерно, прибор начнет неправильно работать, может повредится тэн.

Перфоратором или дрелью проделывают отверстия. Монтируют крепления, которые в основном поставляют с бойлером. В проточное устройство не ставят спускной клапан давления, так как оно не перегревается. В трубопровод, по которому подается холодная вода, устанавливают шаровой запорный кран и фильтры грубой очистки от песка. На входе ставят кран, чтобы настраивать температуру.

Нельзя самому подсоединять проточный водонагреватель к электрической сети без наличия соответствующих знаний, опыта и умения. Работы должен выполнять профессионал.

Разновидности бойлеров, которые подойдут для жилого помещения

Хотя может казаться, что это просто аппарат для нагревания воды, но все-таки существует много различных конструкций, которые можно объединять в несколько групп. Есть жидко-, твердотопливные и газовые бойлеры. В этой статье мы рассмотрим нагреватели электрического типа.

Водонагреватели отличаются по типу нагревания

Рассмотрим подробнее:

Накопительные бойлеры обладают собственной емкостью, и такой водонагреватель устанавливают в квартире с душем или ванной комнатой. Пользоваться им вполне безопасно, потому что после нагревания его можно будет сразу же отключить, и не будет риска поражения электрическим током. Принцип работы достаточно прост – в бак набирается вода, а после начинает нагреваться ТЭН. Когда достигается нужная вам температура воды, автоматика отключает питание. Горячая вода подается в трубы под давлением напора холодной воды. Патрубки размещены так, что слои холодной и прогретой воды не смешиваются между собой.

Для прогревания одинакового количества воды нужно будет одно и то же количество энергии. Конечно, есть копеечные потери при использовании накопительных емкостей, но в действительности это несущественно.

Отличия бойлеров по типу нагревания

Да, по типу нагревания жидкости водонагреватели тоже могут отличаться:

Прямое нагревание. К такому типу можно отнести любые бойлеры – газовый, проточный, твердотопливный и остальные

Самое важное, чтобы нагревательный элемент был самодостаточным, и потреблял электрическую энергию напрямую. Накопительный/проточный тип бойлера будет использовать электрический нагреватель (ТЭН), котел газового типа потребляет природный газ для прогревания воды

Жидкостные или твердотопливные устройство прогревают воду за счет потребления дров, мазута или угля. Получается, что для придания тепловому носителю нужного уровня температуры, требуются затраты.

Косвенное прогревание. Для нагревания расходной воды нужен другой заранее прогретый тепловой носитель. Между ними будет происходить вторичный тепловой обмен, к примеру, если вы поставите на горячий радиатор отопления кружку из алюминия  холодным молоком, то получится косвенное нагревание. А вот если вы поставите на газовую или электрическую плиту, то это получится прямое нагревание. Обычно тепловой обмен между нагреваемой водой и носителем выполняется при помощи металлических труб, идущих одна в одной, или же труба находится внутри заполненной емкости.

Бак накопительного типа с тепловой изоляцией, и змеевик с прогретой водой внутри. Чем больше витков в змеевике, тем лучше получается тепловой обмен. Но помните о том, что тепловая энергия, которую получит вода, будет отобрана у теплового носителя. Получается, то потребление энергии у первичного нагревателя получится лучше. Если вы подключите змеевик к централизованному отоплению в многоквартирном доме, у вас получится бесплатная вода (правда такая ситуация будет граничить с воровством). А если вы подключите такой водонагреватель в загородном доме, у вас будет гибкая и комплексная система прогревания. Вы сможете греть воду от разных источников, даже от солнца.

Далее давайте рассмотрим, как правильно монтировать водонагреватель в помещениях жилого назначения разного типа. В зависимости от конфигурации и климата, схема по подключению бойлера будет в существенной мере отличаться.

Схемы подключения водонагревателя

Далеко не ко всем дачным участкам проведены водопроводные трубы. Многие дачники не имеют возможности подвести водопровод к даче. Что делать им в таком случае?

Таким образом, в зависимости от типа водоснабжения может быть несколько схем подключения водонагревателя.

К емкости с водой

Главное правило подключения водонагревателя к баку с водой – расстояние между ними должно быть более 2 метров.

Если расстояние между ёмкостью и бойлером меньше 2 метров, будет применяться немного другая схема подключения водонагревателя.

Ещё один нюанс, который следует учесть при подключении бойлера заключается в том, что давление должно быть меньше 6 бар. В случае когда давление больше обязательно нужно установить редуктор, который снизит давление. Редуктор ставится перед водонагревателем. Сделать это нужно обязательно так как редуктор защитит водонагреватель от поломок.

К водопроводу

• если в нагревателе ещё нет воды и он пустой, ни в коем случае нельзя подключать его к электрической сети;
• воду, которая прошла через нагреватель, нельзя использовать для питья и приготовления пищи;
• при монтаже бойлера, необходимо использовать только рекомендуемые производителем детали.

Общие правила установки

Принцип действия водонагревательных приборов различного типа

Накопительный

Нагрев воды в случае накопительного принципа работы осуществляется в резервуаре с водой. Этот вид приборов для обеспечения горячей водой является наиболее распространенным. Их популярность объясняется привлекательностью цены и отсутствием специфических требований к электропроводке.

//www.youtube.com/embed/riDnpWhuKD8

Проточный

В проточном нагревателе вода прогревается, когда она подается через особую колбу, оснащенную электрическим нагревательным элементом. Такой прибор размещается непосредственно на кран с водой, которая поступает из водопровода. При таком принципе действия вода нагревается приблизительно до 30⁰С. К недостаткам относится то, что проточный нагреватель требует большое количество энергии, что не всегда под силу старым постройкам. По мощности потребляемой энергии устройства подразделяются на однофазные и трехфазные. Кроме того, одним из определяющих факторов является нагревательный элемент: спираль или ТЭН. Если вода в доме или на даче жесткая, то предпочтительней спиральный элемент нагревания. Стоит отметить, что ТЭН потребляет на 10 – 20% электроэнергии меньше, чем устройство со спиралью.

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

1. В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
2. Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
3. Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
4. Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

• на крюки, закрепленные на стене;
• на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

1. При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
2. В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
3. На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

• фазный — на контакт L;
• нулевой — на N;
• заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.
