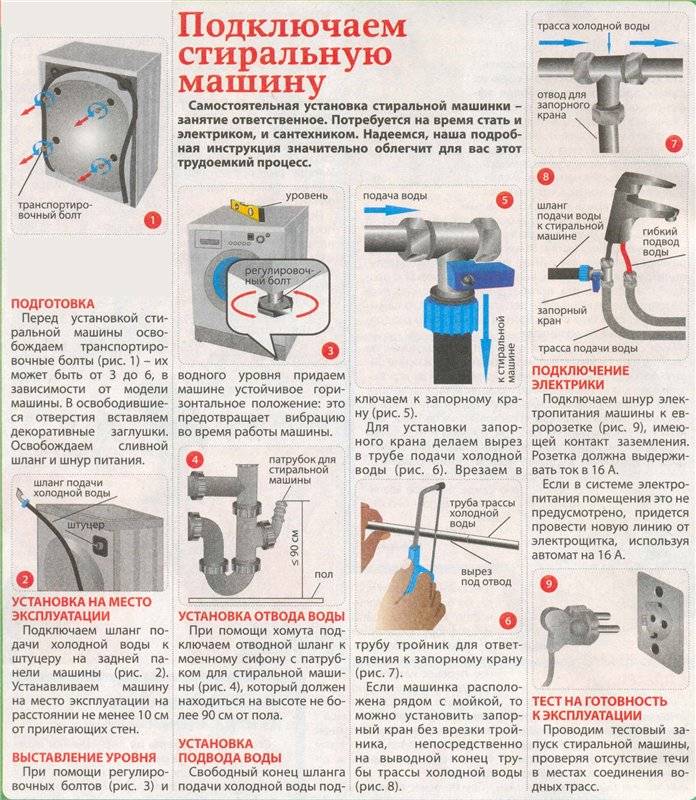

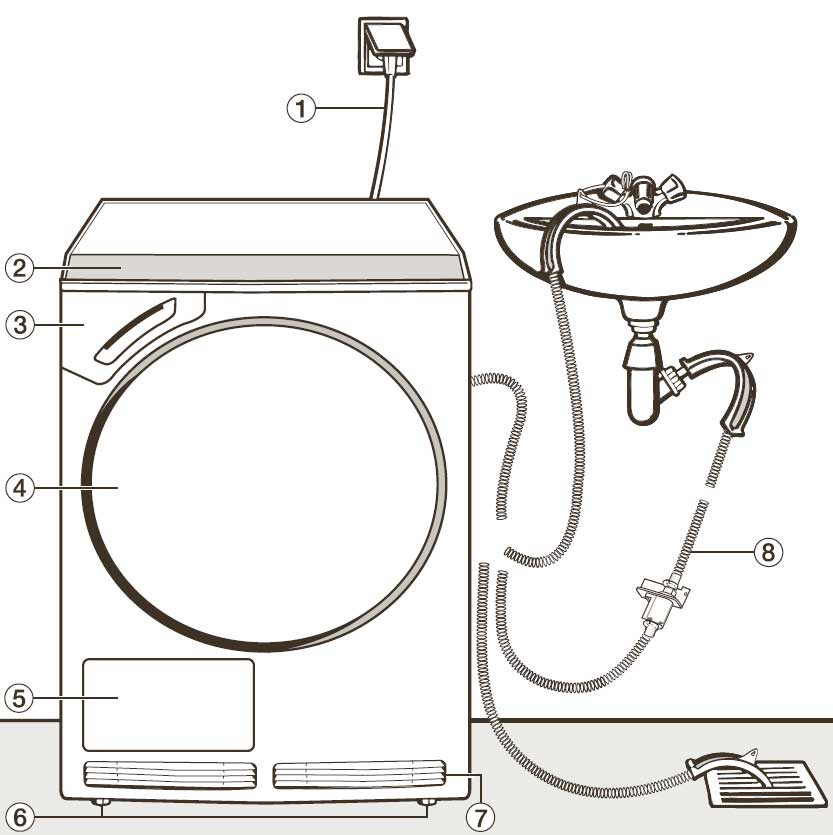

Как установить и подключить стиральную машину: пошаговая инструкция
Шаг 1.
Первое, что нужно сделать после прибытия машинки на постоянное место дислокации это снять упаковочный материал и установить стиральную машинку на место, где будет производиться стирка.
Снимите упаковку аккуратно и сохраните в течение 7 дней. Именно в течение этого промежутка времени можно поменять купленный товар на новый, если есть какие то дефекты в работе, не подошла по габаритам или вас просто не устраивает дизайн.
Шаг 2.
С задней стороны корпуса машинки откручиваем транспортировочные болты и снимаем пластиковые распорки. Делается это легко: расслабляем крепежный болт, подняв вверх и совместив с отверстием пластиковую распорку, вынимаем её из корпуса стиральной машины.
Шаг 3.

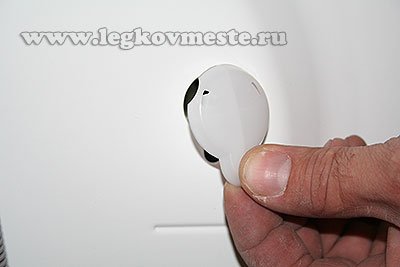

В места отверстий, через которые вынимали распорки, вставляем пластиковые декоративные заглушки, идущие в комплекте с машинкой.
Шаг 4.

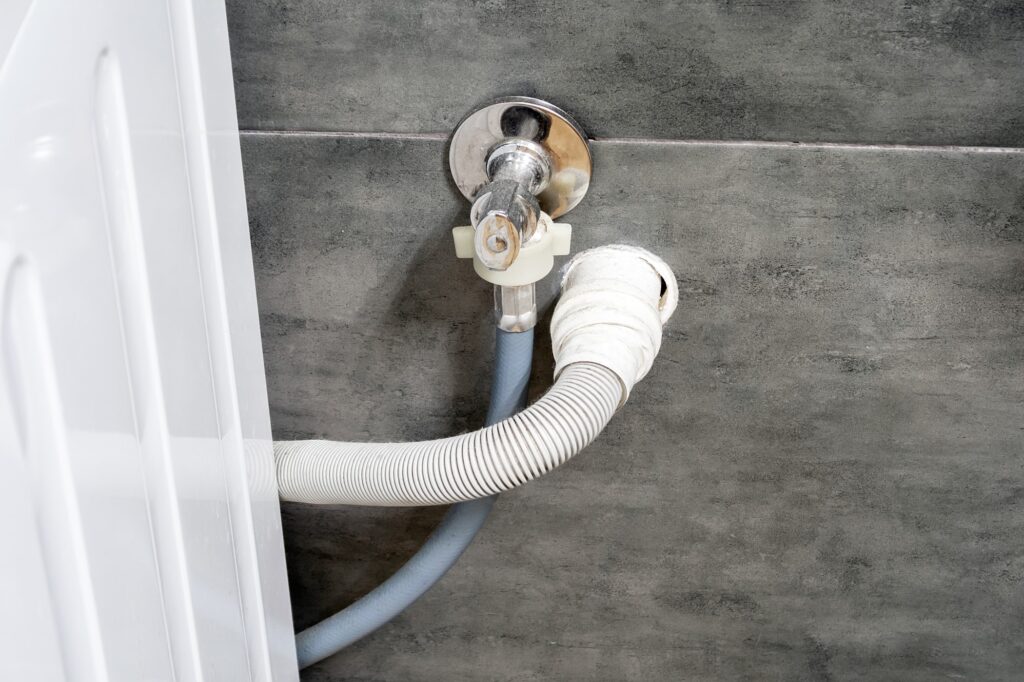

Подключаем к машинке воду.

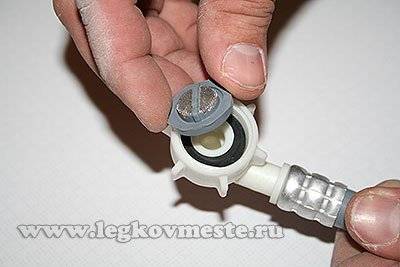

Для этого в сторону шланга с загнутым концом, идущим в комплекте с машинкой, вставляем фильтр. Фильтр вставляется выпуклой стороной в сторону отвода стиральной машинки.

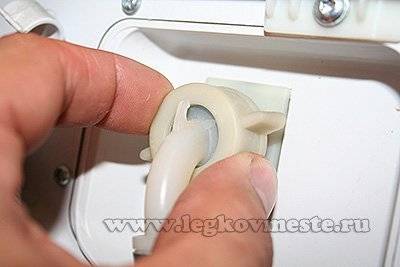

Закручиваем гайку подсоединения шланга к машинке. Затяжку производим «от руки», без применения ключей. Благодаря резиновым уплотнениям соединение герметично уплотняется.

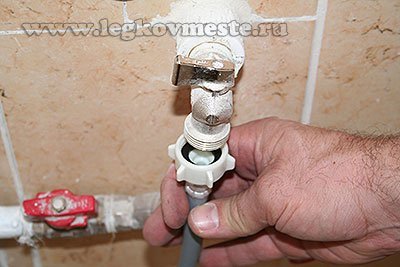

Другой конец шланга прикручиваем к крану подачи холодной водопроводной воды, так же без применения ключей.
Обратите внимание
, что подключение стиральной машинки производиться именно к холодной воде. Конечно, при подключении к горячей воде можно сэкономить некоторое количество денежных средств на сэкономленном электричестве, идущем на нагрев воды
Но, с другой стороны, забыв один раз и загрузив в машинку изделия, которые стираются на деликатном режиме при температуре 40˚С, можно безвозвратно испортить всю партию, получив на выходе вещи с большой усадкой.
Шаг 5.
Подключаем сливной шланг к канализационной системе.
Изначально предполагается, что слив воды из машинки будет производиться в , так как в комплекте со стиральной машиной идет специальный крючок, в который заправляется шланг и вся конструкция подвешивается на ванну.
Это, конечно, очень неудобно. Поэтому желательно предусмотреть специальный слив или в сифон под (в некоторых сифонах вмонтирован специальный отвод для сливного шланга) или предусмотреть слив прямо в канализационную систему, как на фото выше. Такой способ подключения к канализационной системе намного удобнее. Единственным условием должно быть создание изгиба сливного шланга для образования гидрозатвора и расположение верхнего уровня изгиба выше 60 см над уровнем пола. Это предотвратит попадание неприятных запахов из канализации в машину и не даст возможности слива воды самотеком.
Шаг 6.
Заправляем шланг подвода воды и канализационный шланг машинки в углубления, предусмотренные с обратной стороны машинки. Устанавливаем её вплотную к стене и при помощи выкручивающихся регулировочных ножек добиваемся устойчивости.
Нажимая поочередно на все четыре угла машинки, проверяем её устойчивость. Если при надавливании на угол происходит качание – вкручиваем или немного выкручиваем ножку в углу качания и выбираем существующий зазор. Добиваемся полного устойчивого положения.
Шаг 7.

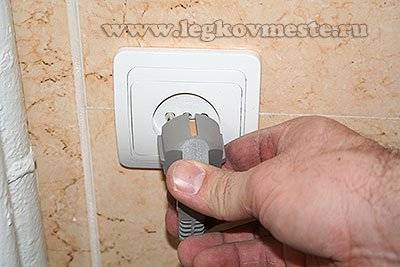

Подключаем стиральную машину к электрической сети. Для этого просто вставляем вилку в .
Всё, на этом процесс установки завершен. Можно подать воду, открыв входной кран, и попробовать нашу технику в работе. Если в местах соединения шланга подкапывает вода необходимо немного подтянуть крепежные гайки.
Конечно, установка стиральной машины будет намного проще, если Вы заранее, при проведении капитального , продумали места подсоединения воды, слива канализации с нужными конечными диаметрами, и подвод электрической энергии.
Если установка стиральной машины своими руками производится в месте, где не были выведены коммуникации, придется дополнительно продумать, где подключить воду и куда её слить при сбросе. Возможно, придется поставить дополнительные тройники и краны на водопроводную систему и сделать определенный отвод канализационных труб.

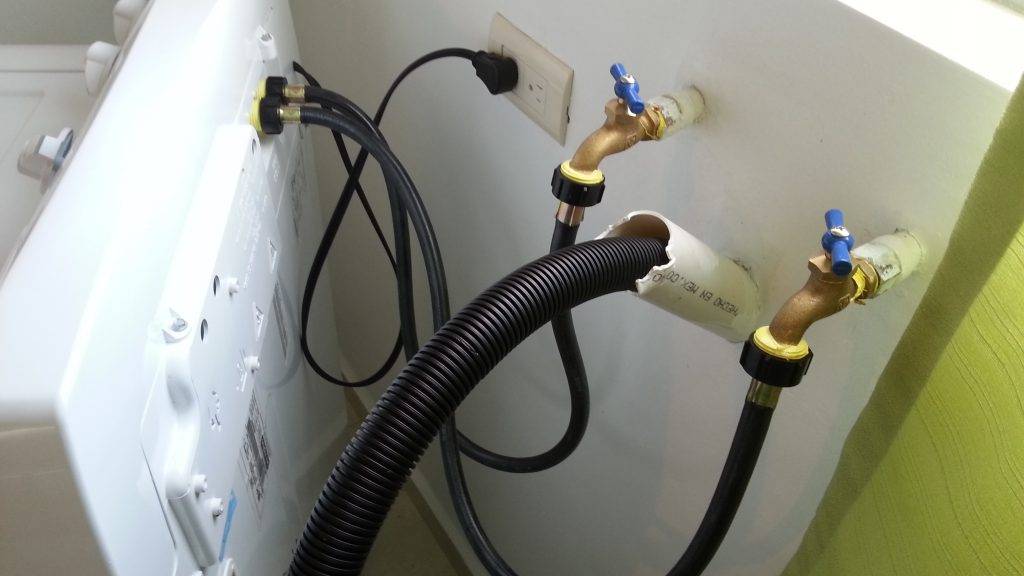

Как подключить стиральную машину-автомат к водопроводной системе
Собираясь подключить стиральную машину своими руками, имейте в виду, что выполнить это можно несколькими способами. Также нужно учитывать два фактора, влияющих на исправность работы стиралки, – это напор давления воды в трубах, который должен быть равен примерно 1 атмосфере, и чистота воды. Если оба они не удовлетворяют требованиям для полноценного функционирования техники, то ставится насос и очиститель воды.
С помощью обжимной муфты
В случае если всё ещё в доме эксплуатируются металлические водопроводные трубы, то эффективнее всего произвести подключение при помощи обжимной муфты. Таким же способом можно воспользоваться при работе с металлопластиковыми трубами. Подобная муфта представляет собой две металлические половинки, которые скручиваются болтами с резьбой для врезания шарового крана. Кроме него, также потребуется холодная врезка на ½ дюйма, дрель, канцелярский нож, отвёртки и разводной ключ.
Пластиковая обжимная муфта
Принцип её монтажа несложный, и его алгоритм расскажет подробная инструкция.
| Иллюстрация | Описание работ |
Место врезки | Выбираем удобное, в зависимости от положения машинки, место холодной врезки. |
«Примерка» муфты | Прикладываем муфту к месту, где она будет врезаться. Определяем примерно площадь на трубе, которую она закрывает, и счищаем краску канцелярским ножом. Это делается для того, чтобы все элементы прижимной муфты плотно прилегали к трубе. |
Сверление отверстия | Сверлим отверстие диаметром 10 мм. При этом делаем это ровно посередине отчищенного от краски участка. |
| Сборка муфты Вставка прокладки | Собираем все составные муфты – вкладываем сердечник и поверх него резиновую прокладку. |
Крепление муфты | Надёжно крепим муфту на трубе. При этом выполняем равномерное закручивание всех болтов. |
Уплотнение резьбы крана | Накручиваем ФУМ-ленту на резьбовое соединение крана по часовой стрелке для того, чтобы при закручивании она не деформировалась. |
Монтаж крана | Надёжно закрепляем кран для подключения стиральной машины к водопроводу в муфте. Для более прочного крепления воспользуйтесь разводным ключом. |
Мнение эксперта Валерий Дробахин Инженер-проектировщик ВК (водоснабжение и канализация) ООО “АСП Северо-Запад”
“Если подключение будет происходить возле счётчика, то его необходимо установить гораздо раньше, чем произведётся подвод шланга к водопроводу.”
После монтажа крана проверяем, идёт ли вода через него. Если всё было сделано правильно, то проблем возникнуть не должно, и можно подсоединять шланг для подачи воды от машинки.
Внимание! Если такого не хватает, то его можно приобрести в магазине. Но воздержитесь от соединения родного и покупного шланга, так как лишняя спайка – это возможность возникновения риска протечки
Посредством фитинга
В случае если ведётся подключение стиралки рядом с гибкой подводкой, то без специальных фитингов не обойтись. Для полноценного соединения потребуется несколько элементов. Но в некоторых магазинах можно найти готовые «наборы для подключения стиральных машин». В принципе, если такой нашли, можно брать. За неимением такового придётся подобрать следующий комплект:
- тройник на 15 мм с внутренней резьбой;
- кран шаровой на 15 мм с внутренней и наружной резьбой;
- бочонок на 15 ммс наружной резьбой;
- бочонок переходной на 15 и 20 мм с наружной резьбой.
Набор фитингов для подключения машинки стиральной
В принципе, подобные фитинги можно заменить другими, что не повлияет на качество соединения шланга с водопроводом:
- тройник на 15 мм с наружной резьбой;
- кран шаровой на 15 мм с внутренней и наружной резьбой;
- муфта на 15 мм с внутренней резьбой;
- футорка на 15 мм с внутренней и наружной резьбой на 20 мм.
Набор фитингов №2 для подключения машинки стиральнойФитинги в сборке
Когда всё необходимое куплено, собираем вручную, проверяем, все ли фитинги подходят. После разбираем и уплотняем резьбу. При этом она должна быть достаточно закрученной, но не чрезмерно, т.е. закручиваться вручную с усилием, но до конца. Когда все трубы соединены с помощью тройника, открываем кран холодной воды, чтобы удостовериться в том, что она поступает без перебоев.

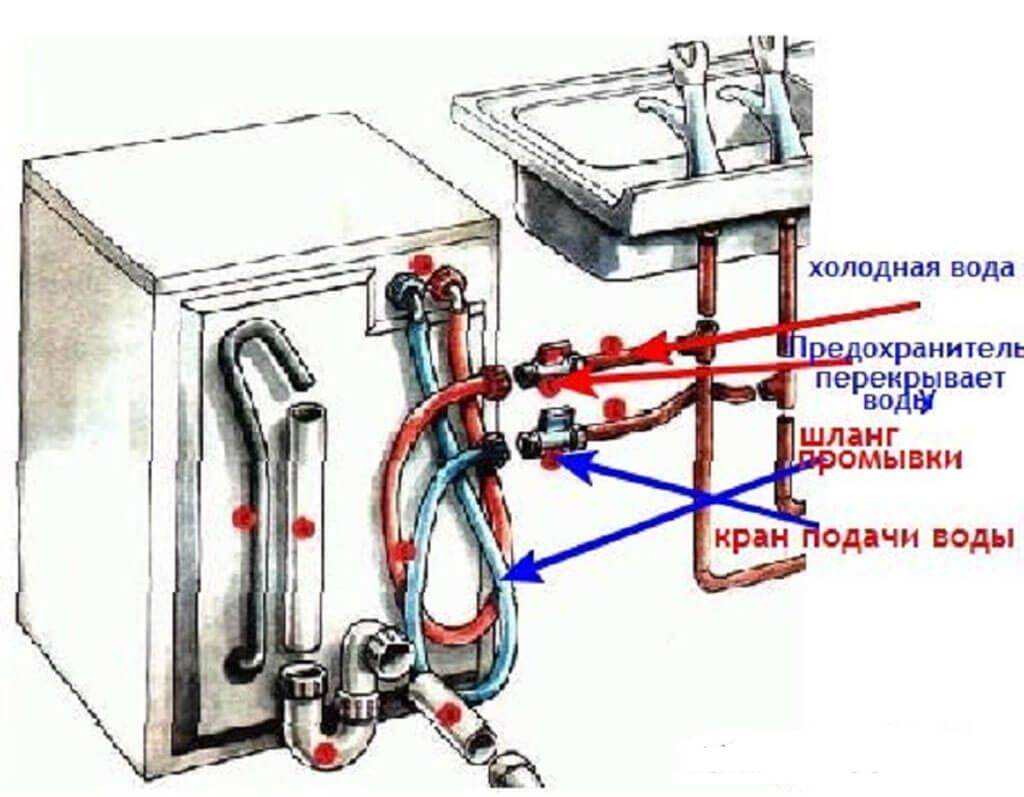

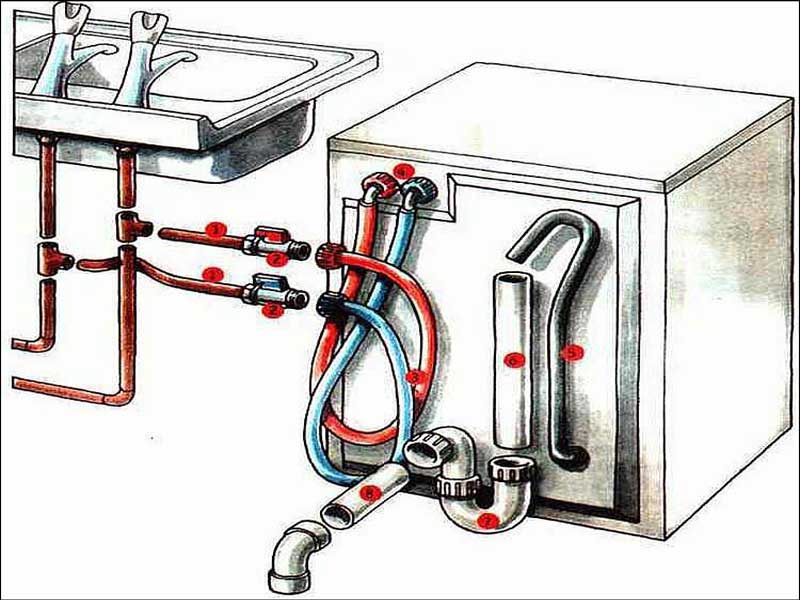

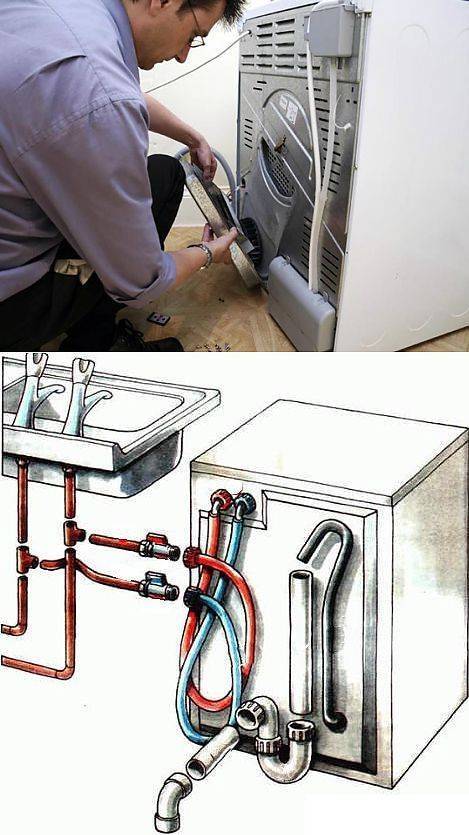

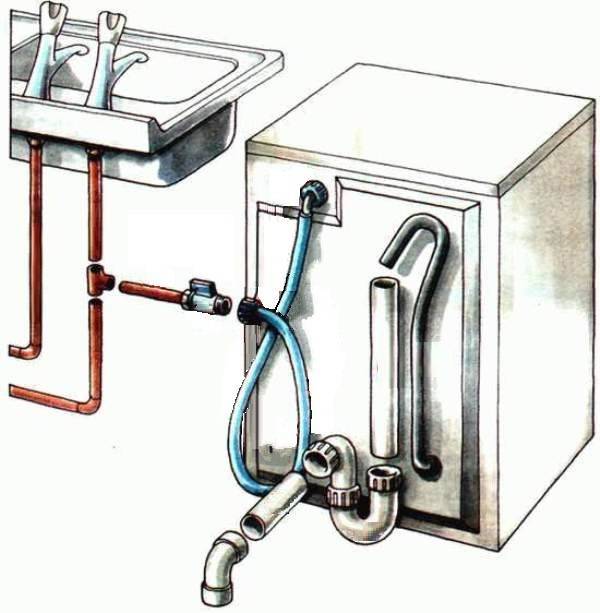

Схема подключения машинке к водопроводу с помощью тройника
Установка стиральной машины своими руками без водопровода + видео

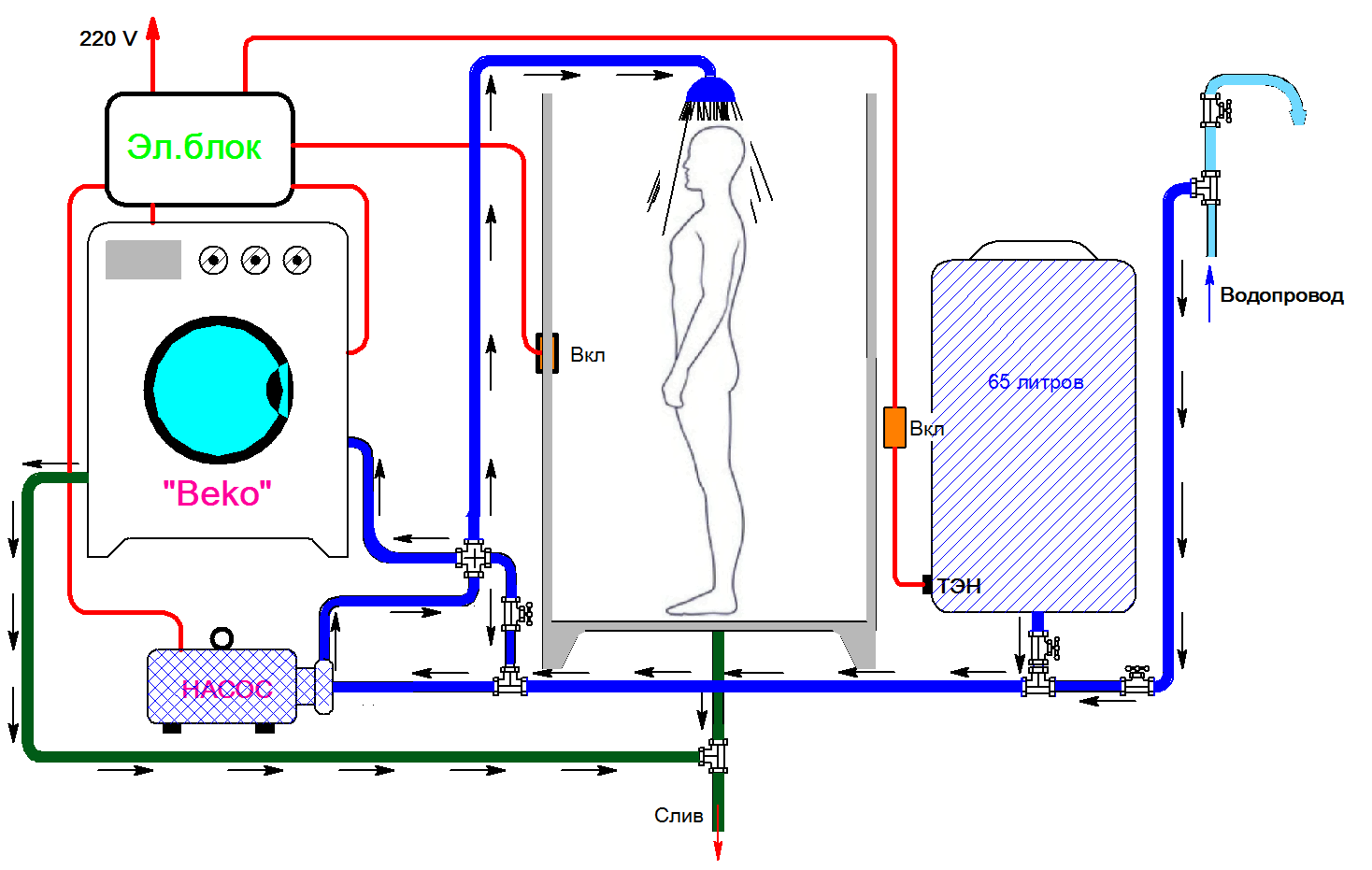

Если нет возможности за неимением центрального водопровода подключить к нему стиральную машину, например, на даче, то для подачи воды используют насосные станции. Это довольно затратный способ. Мы же предлагаем из подручных средств соорудить свой небольшой насос, тем самым привести автомат в полноценное рабочее состояние. Видео ниже подробно расскажет о таком «хитром» способе.
Подключение машинки без водопровода
Четыре варианта как сделать подключение стиральной машины к водопроводу
Вода – основной элемент любой стирки. Вариантов как выполнить подключение стиральной машины к водопроводу есть несколько, но главным всегда остается: давление воды не менее 1 атмосферы и ее чистота. Добиться этого позволят специальный насос, установленный перед машинкой, и фильтр-сетка.

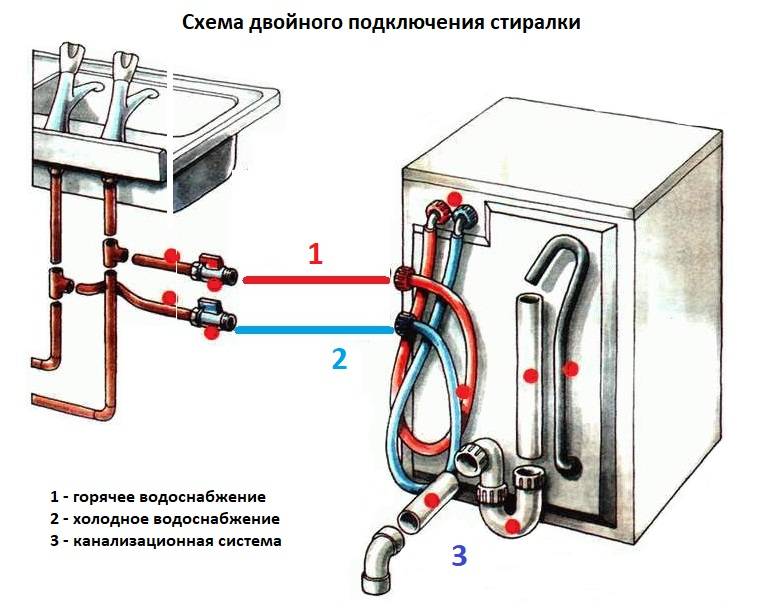

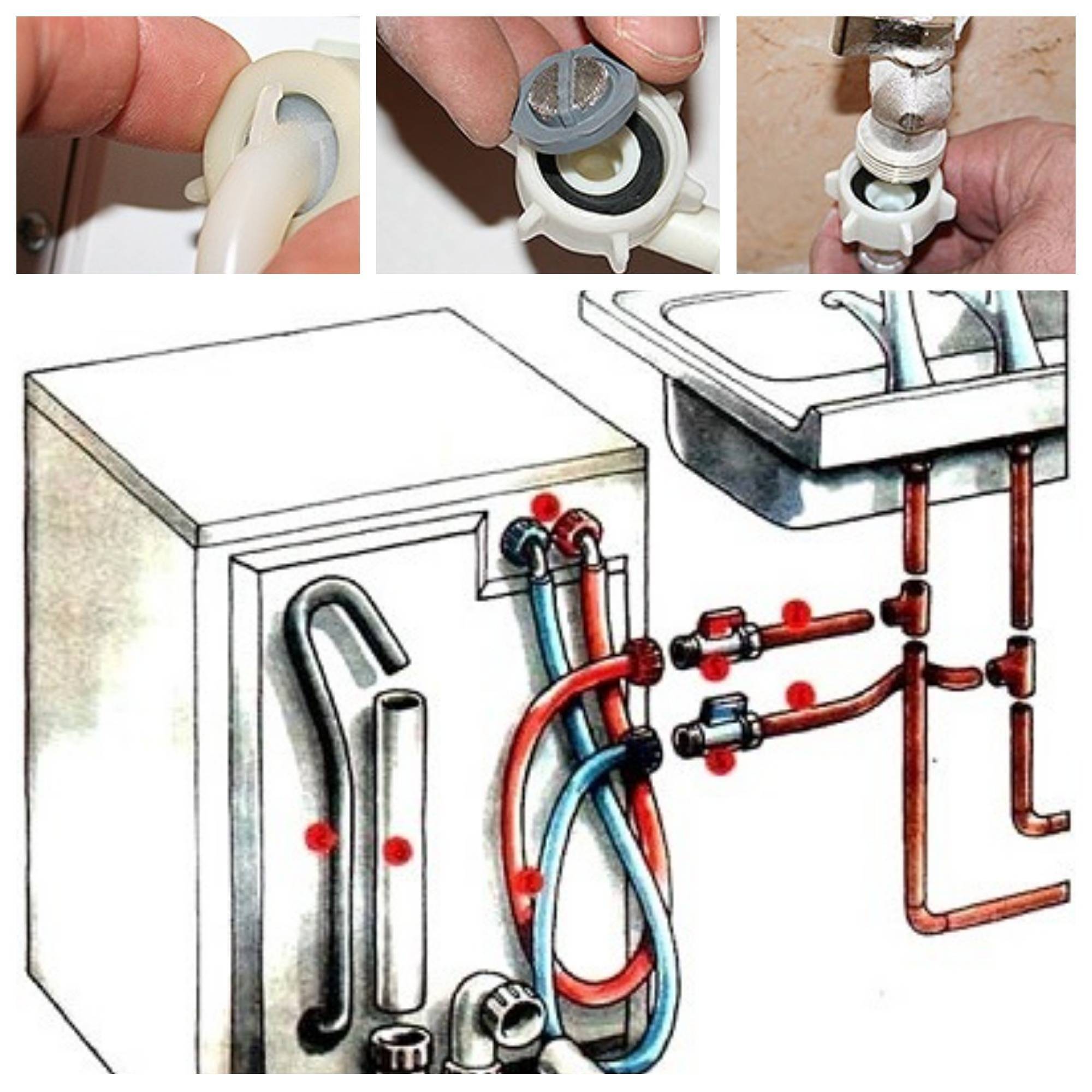

Горячая и холодная – как не напутать?
Известно, что довольно старые агрегаты не могли греть воду самостоятельно, и поэтому было просто необходимо подвести машинку к трубопроводу и с холодной, и с горячей водой.
Подключаемся к холодной воде
Сейчас такую довольно хлопотную в эксплуатации стиралку встретить практически невозможно. Новые автоматы снабжены целым арсеналом приборов для качественной и легкой работы: таймер, термостат, блоки управления режимами стирки, фильтры, насосы.
Врезка через обжимную муфту
Итак, одним из способов подведения воды к машине является врезка через обжимную муфту. Этот способ подходит тем, у кого трубы металлические. Для этого необходимо взять гибкий шланг диаметром ¾ дюйма и, присоединив его с одной стороны к стиральной машине, подсоединить к отдельному вентилю, который затем при помощи обжимной муфты и нужно будет врезать в водопроводную трубу.
Муфта представляет собой 2 половинки, которые надеваются на трубу и затягиваются болтами, а также имеется резьбовой отвод, который служит для того, чтобы накрутить на него кран, и лучше, если он будет шаровой. Не забудьте, что для протока воды надо высверлить отверстие через надетую муфту!
| 1. Зачищаем поверхность трубы от краски. | |
| 2. Берем маленький отбойник и пробиваем небольшую точку на том месте, где будем прорезать отверстие. | |
| 3. Используя тонкое сверло и электродрель просверливаем отверстие в трубе (не насквозь, а только в верхней стенке). | |
| 4. Расширяем отверстие с помощью более толстого сверла. Для того, чтобы вода не текла на пол лучше подставить под низ стаканчик и положить тряпку на пол. | |
| 5. Вставляем в отверстие муфту с прокладкой. | |
| 6. Прикладываем нижнюю часть муфты и наживляем болты по 4-м краям. Дожимаем с помощью накидного ключа. | |
| 7. Берем втулку и на ее резьбу наматываем фум ленту для большей герметичности (по часовой стрелке). После чего прикручиваем кран и подключаем к нему шланг. | |
| 8. Готово! |
Установка стиральной машины своими руками – видео пошагового процесса
Более подробно с данным методом подключения можно ознакомиться в этом видео.
С помощью патрубка
патрубок 1. Покупаем в магазине специальный патрубок для подключения труб с умывальника и стиральной машины. После этого монтируем его в то же отверстие, где ранее была труба от умывальника.
2. Берем пластмассовый шланг и подсоединяем его к патрубку. Через него будет идти вода от умывальника.
3. Отсоединяем шланг холодной воды, идущий к раковине. На его место вкручиваем специальный переходник на 2 выхода с краном. Один выход на умывальник, второй – на машинку.
4. Подсоединяем трубы к умывальнику и стиралке. Устраиваем пробную стирку, чтобы проверить герметичность соединений.
Как установить стиральную машину самостоятельно? – Видео ниже даст вам подробный ответ на данный вопрос.
Используем угловой кран
Если вам необходимо сделать кран под углом, проведя воду через стенку или между трубами, то рекомендуем использовать угловой кран.
угловой кран 1. Вырезаем сквозное отверстие в стене для вставки крана. Для этого лучше всего использовать электродрель. После закрываем неровности плиткой. С другой стороны вырезаем отверстие в трубе (как в случае с установкой муфты) и прикручиваем переходник.
2. Вставляем угловой кран и заворачиваем его. Предварительно оборачиваем его фум лентой для герметичности.
3. Подсоединяем шланг от машинки.
Подробней в данном видео.

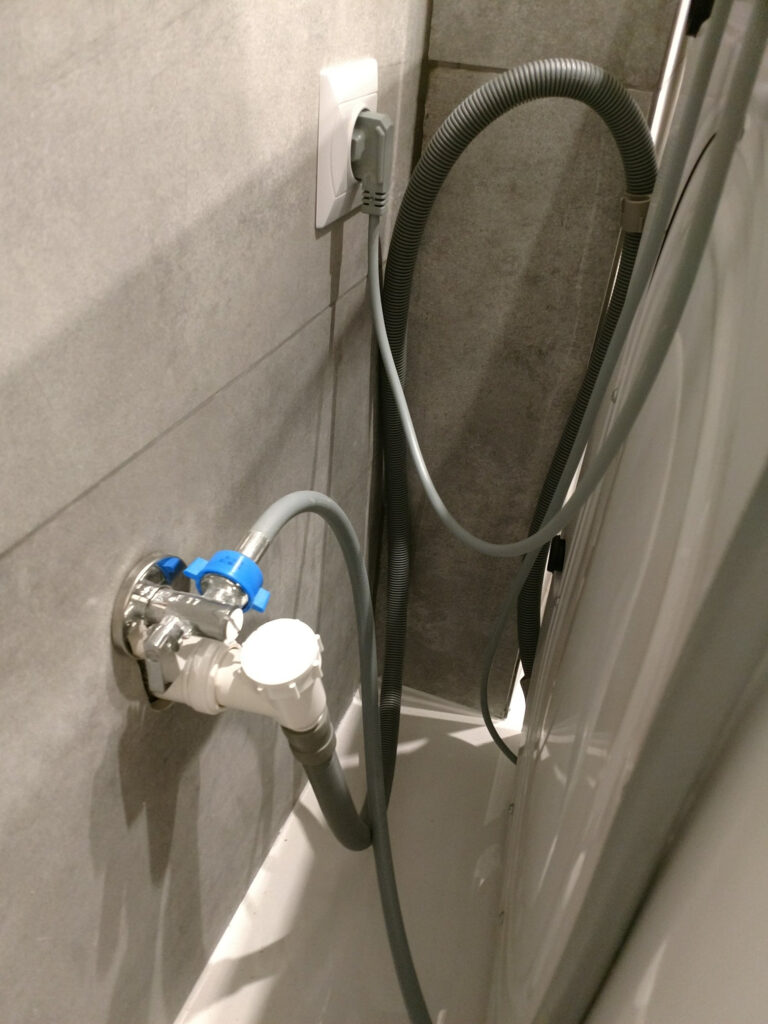

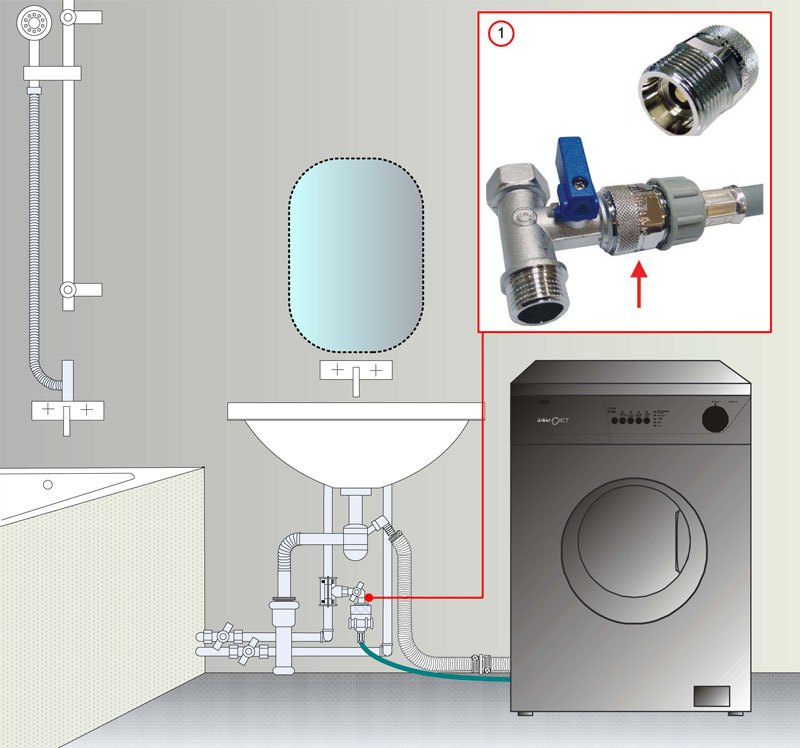

Кран для подключения стиральной машины к водопроводу – специальный тройник
Если же трубы холодного водоснабжения металлопластиковые, то тут понадобится кран для подключения стиральной машины к водопроводу, другое название – фитинг. Для установки потребуется вырезать отверстие в нужном участке трубы и вставить в него фитинг, к которому затем присоединим кран, уплотнен резиновой манжетой.
Кран-тройник
Все упирается в заземление
Солидные торговые организации часто включают стоимость установки на месте в продажную цену. Вроде бы и неплохо; надбавка сама по себе невелика, раз дело поставлено на поток. Но, во-первых, «крутые» фирмы «крутизной» же торгуют – бюджетных моделей вы там не найдете.
Во-вторых, устройством защитного заземления такие торговцы не занимаются; оно должно быть оборудовано заранее, иначе фирма от установки отказывается (но надбавку к цене не возвращает), и сразу же теряется гарантия. Приобрели вы дорогую помощницу, пришел фирменный мастер, увидел, что заземления нет, написал «внутренний» акт – и все, вы без гарантии и без немалой толики денежных средств.
Но даже если машина приобретена у «простого» продавца без каких-либо особых условий, но впоследствии окажется, что она эксплуатировалась без заземления, в гарантийном ремонте вам будет отказано. В инструкции по установке любой стиральной машины-автомата черным по белому прописано, что ее работа без заземления ИЛИ защитных устройств недопустима. ИЛИ выделено недаром, мы об этом еще поговорим.
Вывод: установка стиральных машин своими руками вполне возможна, если заранее обеспечено надежное заземление. Если же вы приобретаете дорогой бренд в солидной торговой фирме, то при наличии заземления вам ее установят по смешной, по сравнению с мастером-частником, цене, с полным сохранением гарантии.
Выбор места установки
Этот выбор зависит полностью от вашего желания и возможностей. Для маленькой ванной комнаты лучше установить машинку с вертикальной закладкой белья. Ванная раздельная, с достаточной площадью – можно покупать с фронтальной закладкой. Но при этом не следует забывать о повышенной влажности в ванной комнате и туалете. Зато подключиться к водопроводу и канализации достаточно легко. Для создания безопасных условий, требуется создание контура заземления.
Кухня – по уровню сырости предпочтительней, но если она – 6 квадратных метров, то втиснуть сюда можно только стиралку, подвесив ее на стену. Установить можно и в коридор, но в этом случае придется подвести канализацию и водопровод.
Одно правило – обязательное для всех вариантов. Поверхность пола должна быть ровной и жесткой. Лучшим вариантом будет бетонный пол. В случае слабого деревянного пола, его необходимо уплотнить при помощи дополнительного листа ДСП или фанеры.
Подключение стиральных машин к канализации – рассмотрим 2 метода
Подключение к канализации
Для подключения к системе стоков у машины автомат имеется штатный гибкий шланг, который необходимо подключить к выводу на самом аппарате и вторым концом пристыковать к канализации. Резиновое или прорезиненное колено, согнутое под 90 градусов, используется для подсоединения к машинке и снабжено хомутом, чтобы герметизировать соединение.
Для подключения к канализации возможны три варианта:
- Слив в раковину, ванную или унитаз, закрепив шланг с помощью специального крючка.

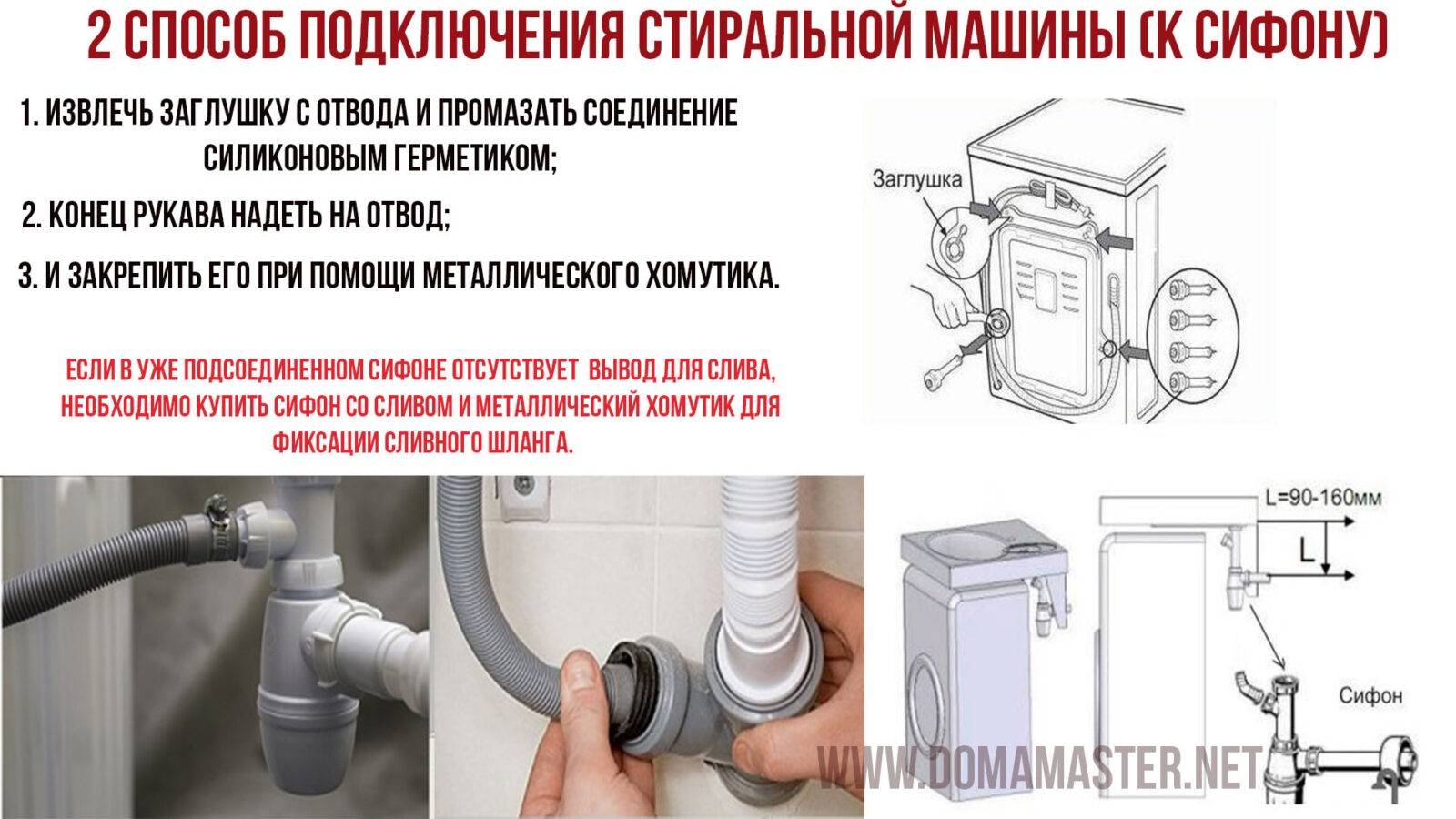

- Подсоединение к сифону раковины в ванной комнате или на кухне с использованием сифона, у которого имеется специальный отвод для этого.
- Подвод к машинке отдельной ветки канализационной трубой и подключение с помощью тройника с уплотнительной манжетой.
Слива в раковину или ванную достаточно, однако это требует постоянного внимания со стороны пользователя. Каждый раз перед стиркой шланг необходимо закреплять и постоянно следить за тем, чтобы он не соскочил с крепления. В случае любых неурядиц это грозит затоплением и неприятным общением с залитыми соседями снизу. В комплекте с машинкой имеется специальный изогнутый крепеж. Он позволяет защелкнуть и зафиксировать шланг в виде крючка для присоединения к краю ванны.
Для подключения к сифону раковины в нем уже должен быть соответствующий вывод. Он должен располагаться между сливным отверстием и коленом. Купите и поставьте новый сифон на раковину, и тогда подключение будет самым простым. Достаточно вставить в отвод на сифоне шланг от машинки, на котором уже имеется для этого резиновый уплотнитель.

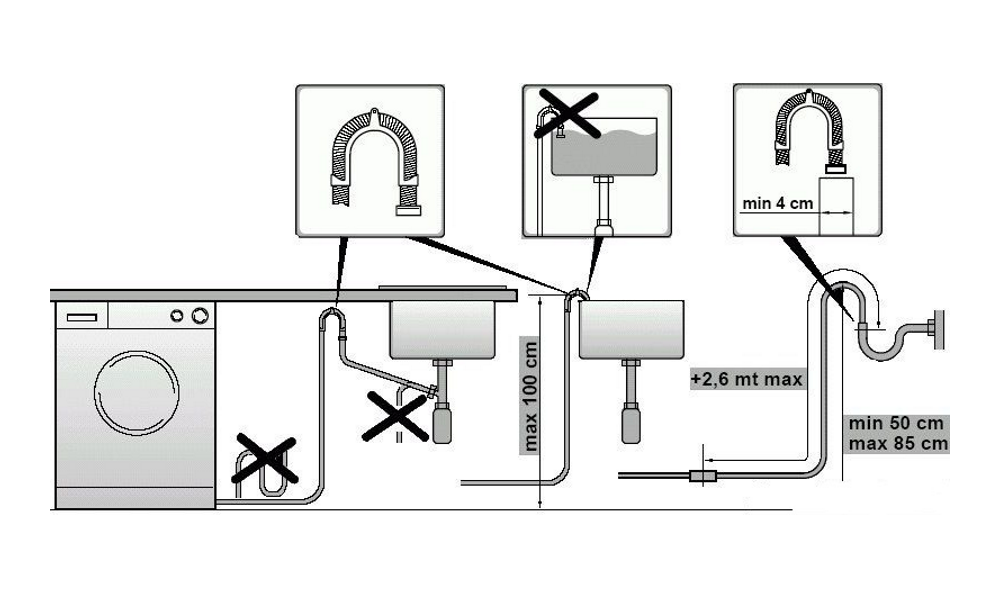

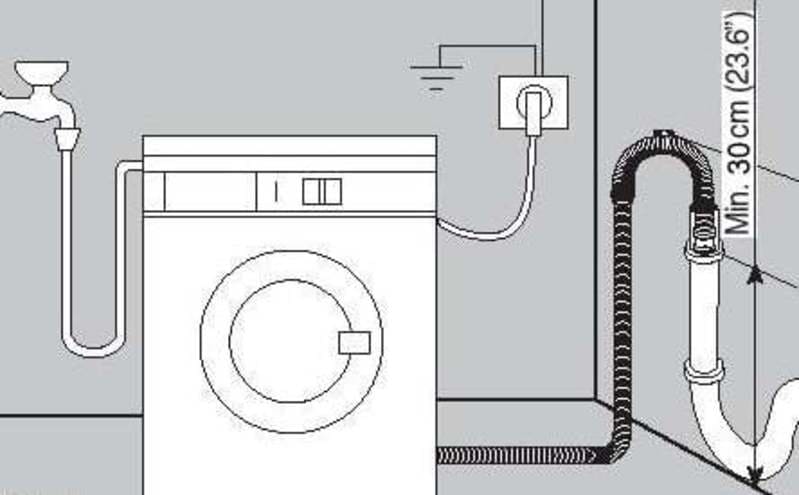

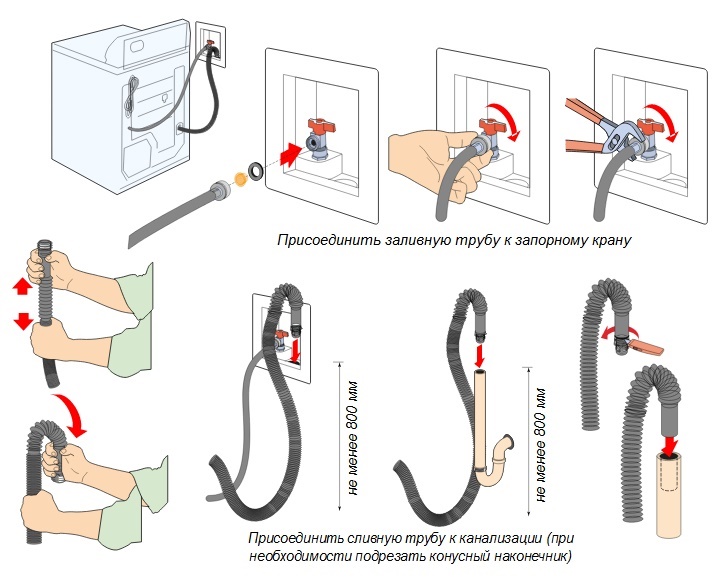

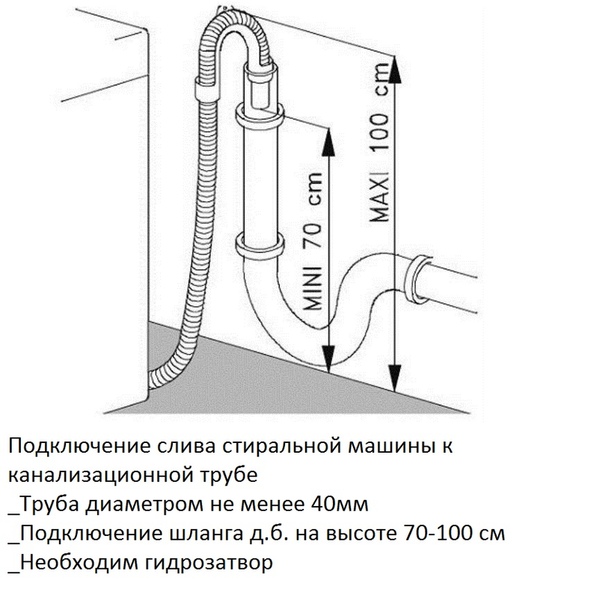

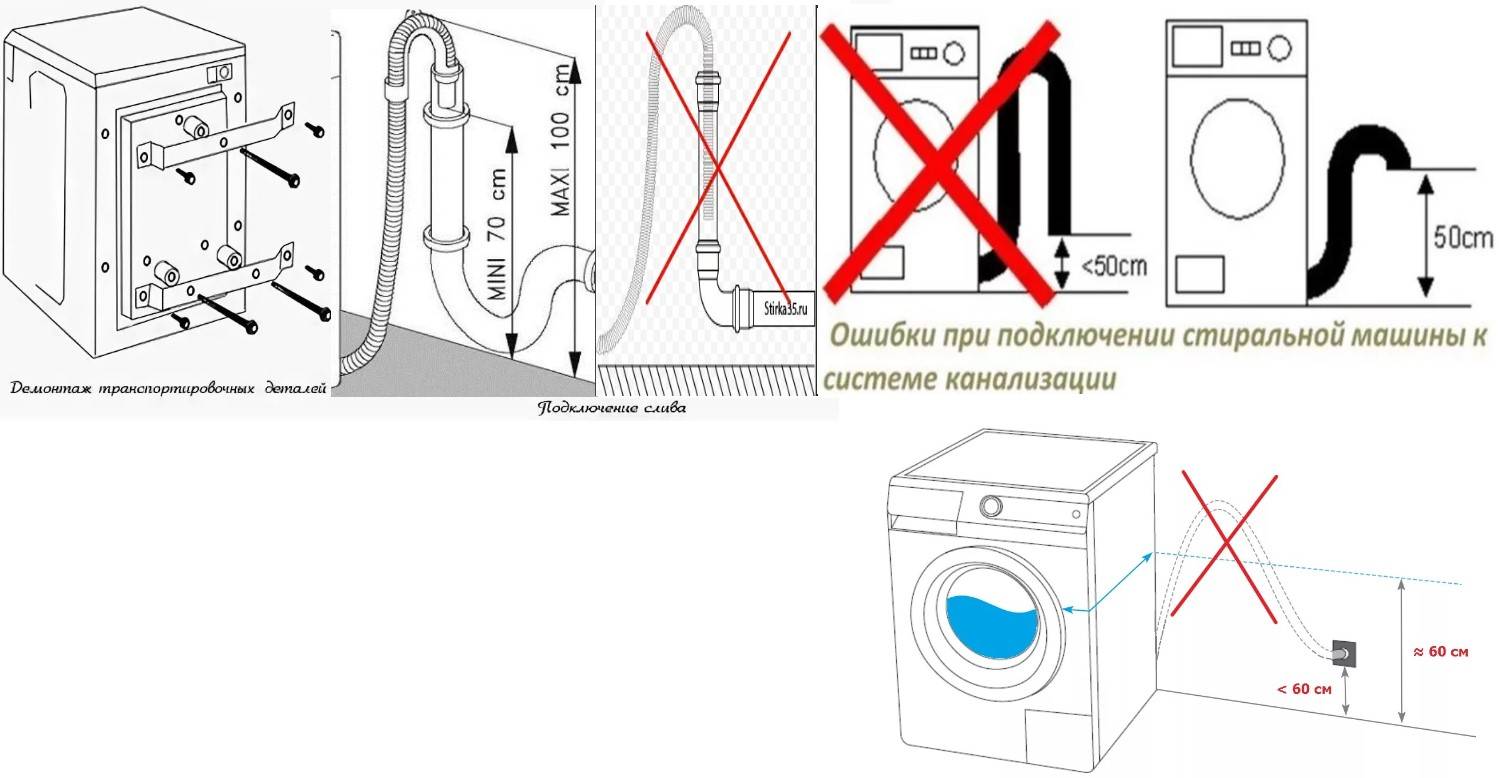

Особое внимание следует уделить укладке шланга. Во всех машинках имеется специальный зацеп на корпусе на строго определенном уровне. Обычно это высота не менее 80 см от пола
Шланг в итоге приобретает форму петли или зигзага. Это предотвращает попадание внутрь барабана запахов и стоков из канализации
Обычно это высота не менее 80 см от пола. Шланг в итоге приобретает форму петли или зигзага. Это предотвращает попадание внутрь барабана запахов и стоков из канализации.
Если не получается закрепить шланг в штатное крепление, например не достает немного до канализации, то потребуется самостоятельно скрутить петлю перед включением шланга к сифону, чтобы сама петля была выше точки входа в канализацию. Только нельзя крепить шланг жестко внатяжку к стене.

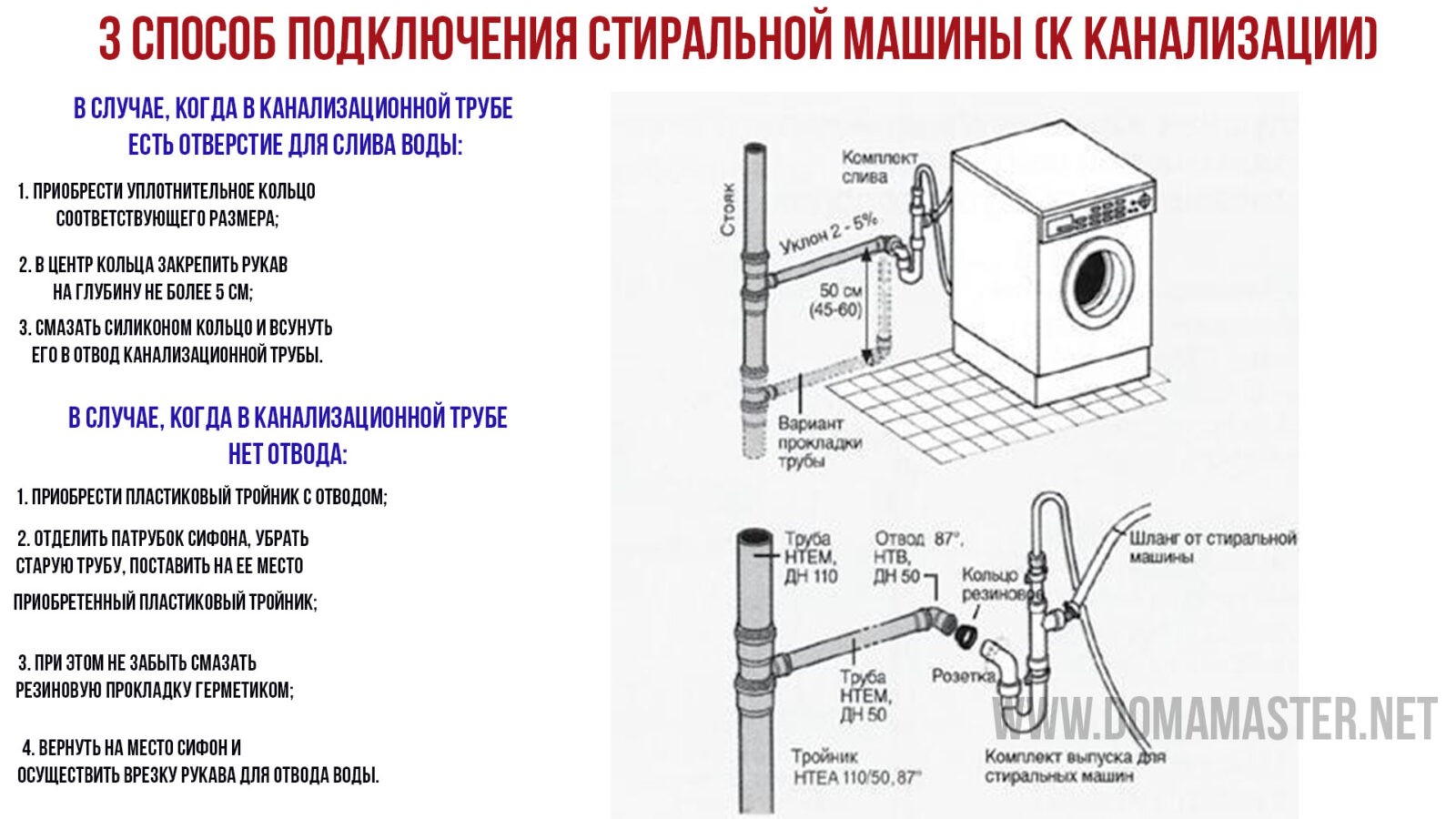

Третий вариант определяется как самый оптимальный. Для этого к машинке подводится отдельная канализационная труба. Если ветка идет самостоятельно и кроме стиралки в нее не попадают стоки от других источников, то диаметр трубы выбирается равный 40 мм. При совместном использовании линии машинкой и, например, раковиной уже потребуется труба 60(80)мм.
Наклон трубы в 1-2 градуса следует соблюдать по всей ее протяженности. Непосредственно вывод трубы должен заканчиваться патрубком со вставленной резиновой манжетой, у которой выходное отверстие соответствует диаметру шланга от машины. Вывод располагается на уровне 40-50 см от пола, в зависимости от требования производителя. В инструкции указывается допустимая высота подъема петли и выходного конца патрубка.
Манжета для слива
Тестирование
Слив в канализацию
К стиралке всегда присоединен шланг для слива, через него спускают воду в ванну, раковину или унитаз, подвешивая его за специальный держатель. Однако данная методика является не слишком удобной – не всегда шланг удается закрепить и приходится держать его долгое время вручную, ванну после слива воды придется мыть.
Поэтому практически всегда используют прямое подключение сливного шланга к канализационной системе из пластиковых труб. Также трубы всегда можно спрятать в коробах для труб из различных материалов. Преимуществом данного способа является то, что его реализация относится к одной из самых простых операций минимальными расходами без использования специального оборудования.

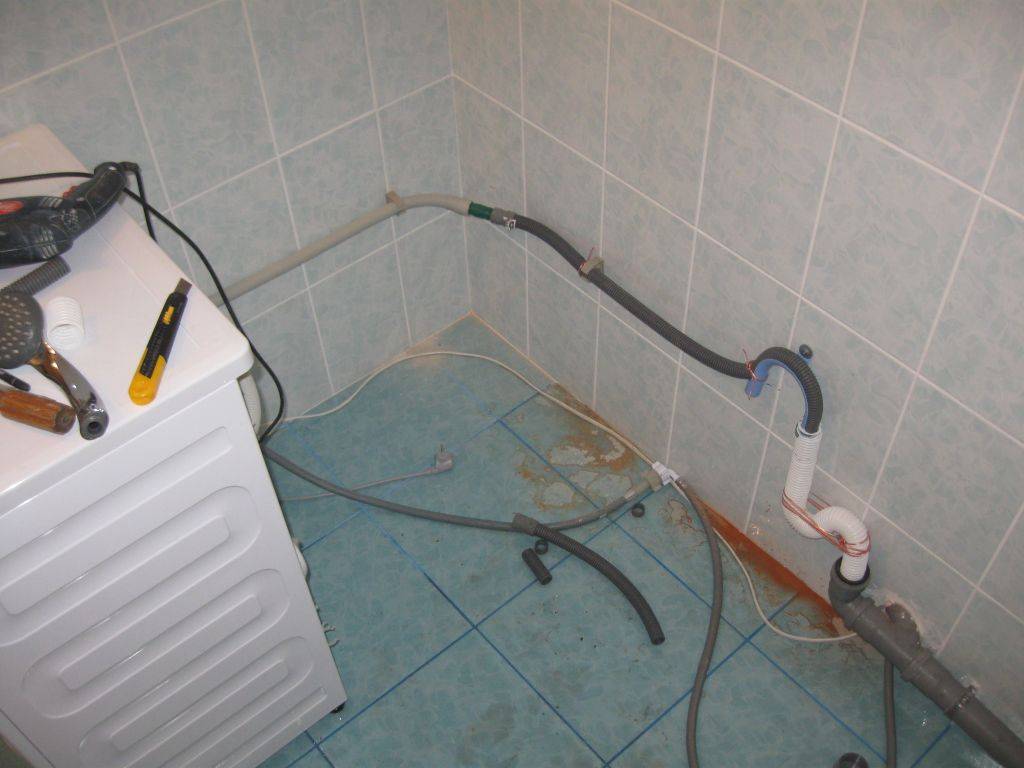

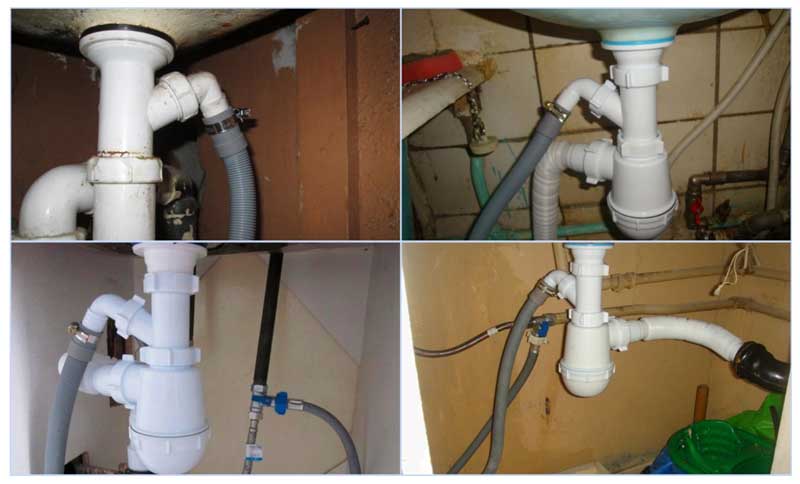

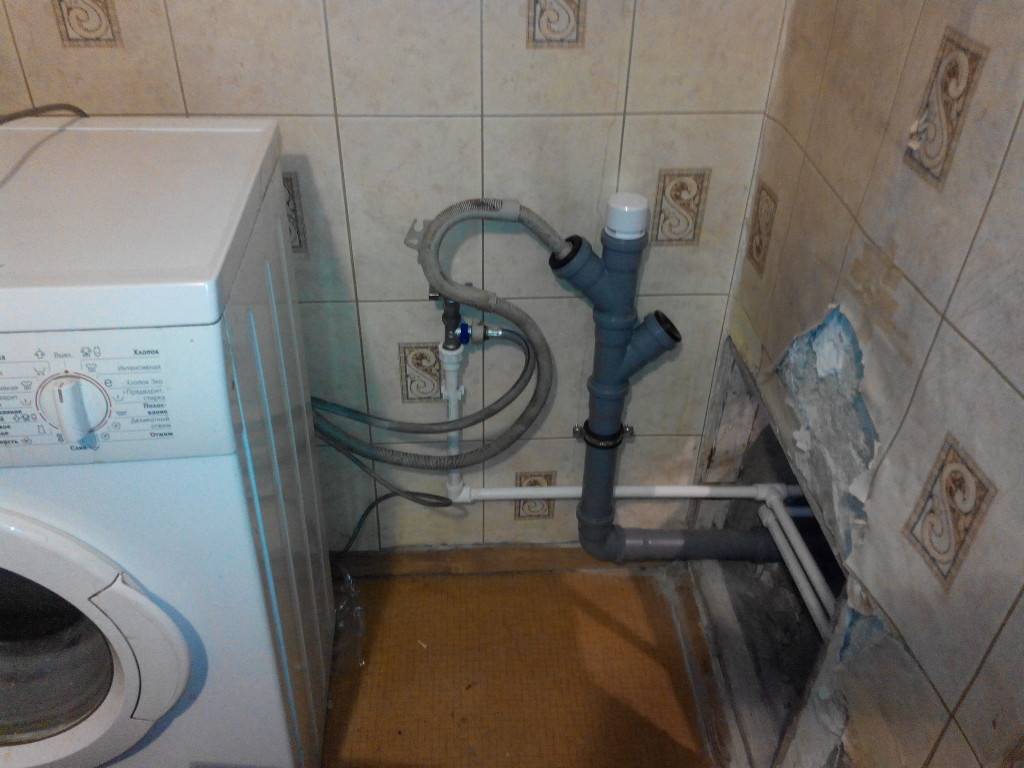

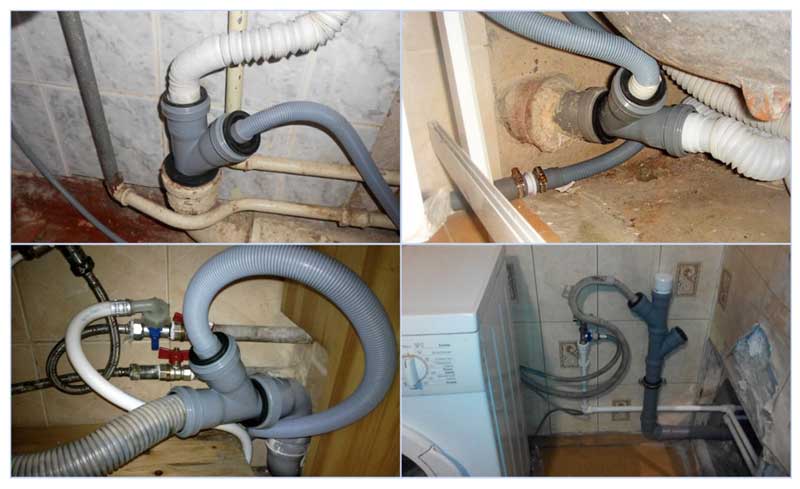

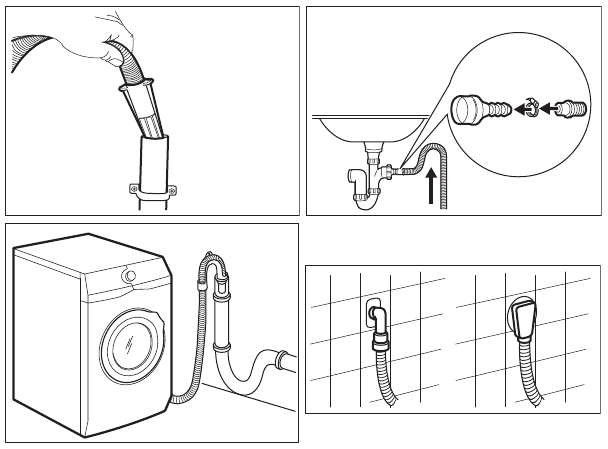

Рис. 12 Подключение стиральной машины к трубе канализации – примеры
Подводим шланг в канализацию
Канализационные трубы диаметром 50 мм. находятся в кухне и в санитарных узлах, в последнем случае в них поступают стоки из мойки и ванной.

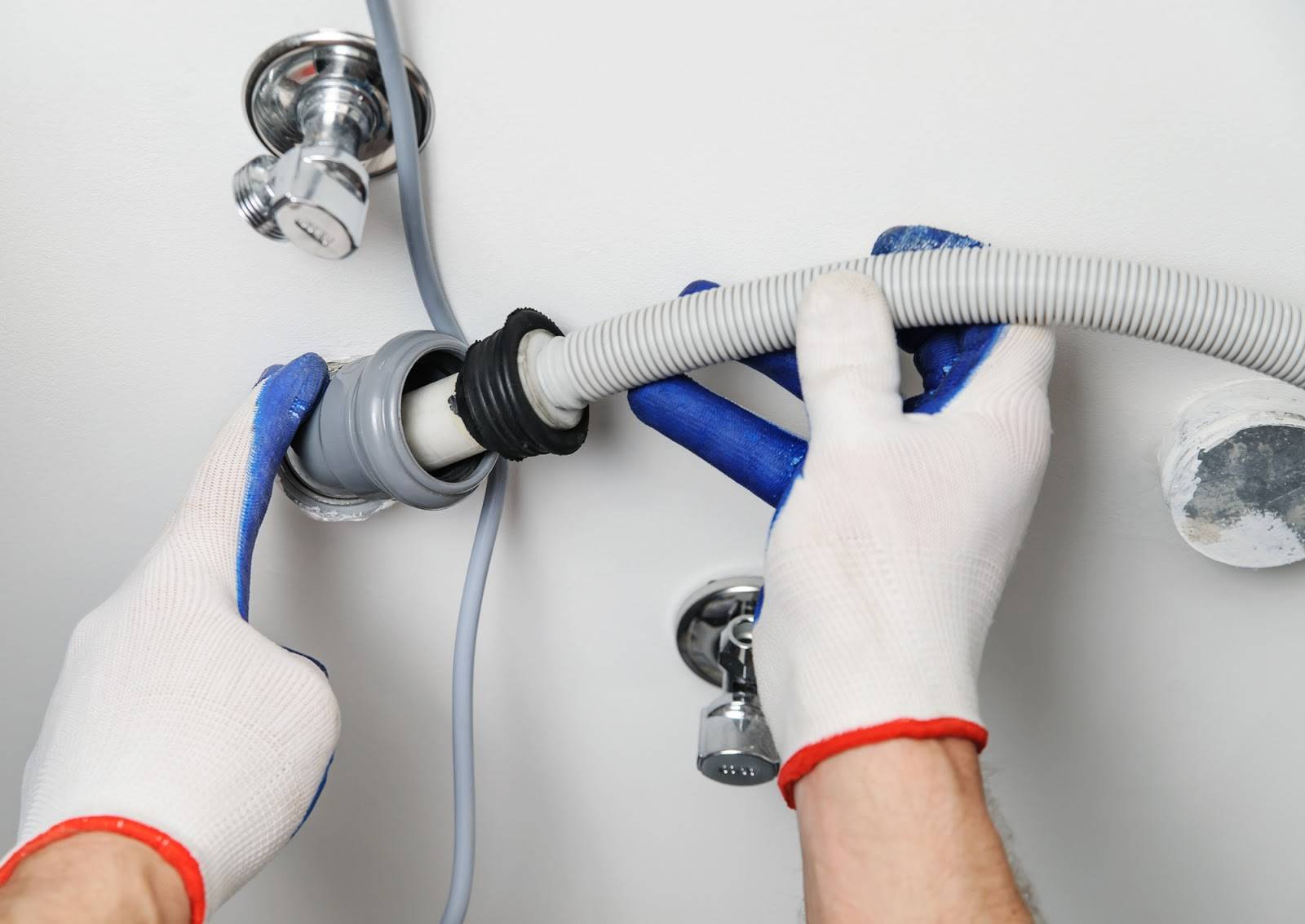

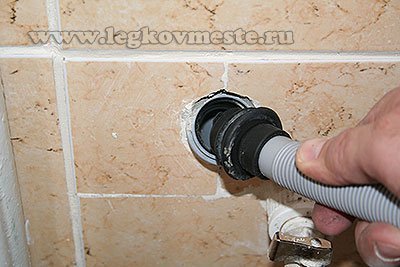

Для подключения к канализационным трубам используют обычный переходной 50 мм тройник, который монтируют в канализационную магистраль, вырезав небольшой участок трубы или удлинив ее. Так как диаметр переходного тройника больше размера шланга, покупают специальную резиновую втулку 50х20 мм, которую опускают в отверстие канализационной трубы вместе со сливным шлангом.
Во избежание обратного переливы рекомендуется располагать выпускной шланг выше уровня воды в барабане (приблизительно на 50 см от уровня пола), однако на практике выполнять данное требование необязательно. Дело в том, что обычно сливной шланг размещен на задней стенке машины на такой же высоте, а если он отходит снизу, встроенный фиксатор удерживает его на задней крышке в поднятом положении.

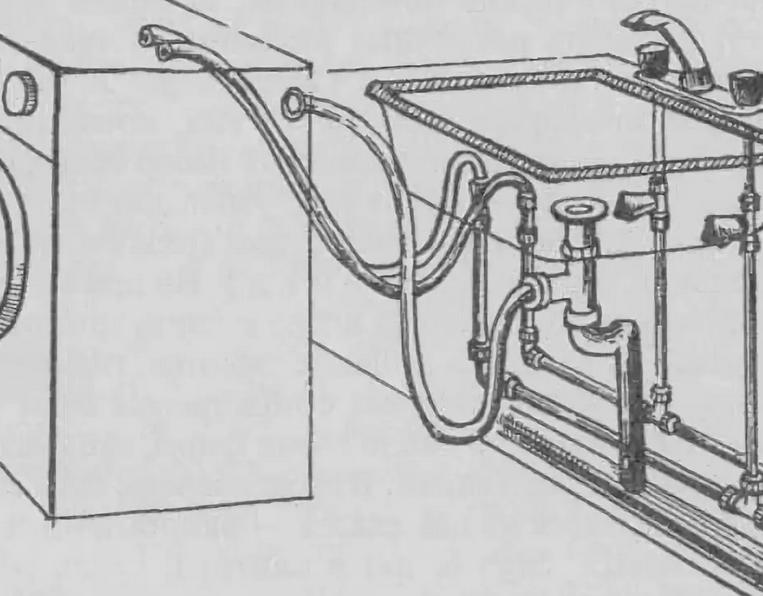

Рис. 13 Варианты установки и подключения стиральной машины для слива в сифон
Куда еще можно вывести сливной шланг

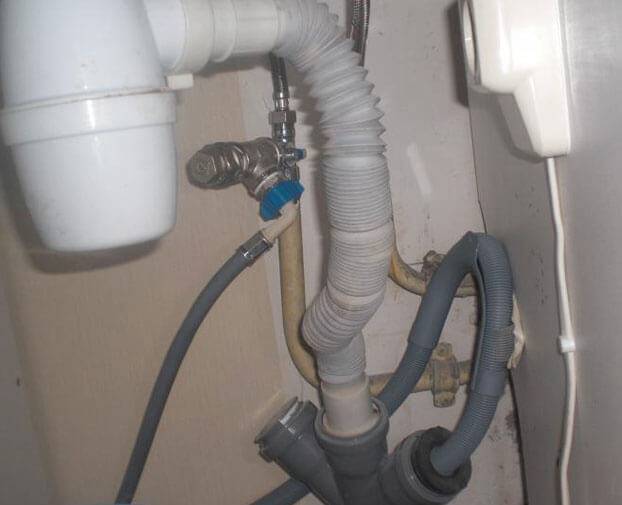

Распространенным и удобным методом вывода сливного шланга является подключение его к сифонам ванной или мойки, в последнем случае появляется возможность избежать перелива воды воды в канализацию. Для реализации данного метода приобретается специальный сифон с отводом, который устанавливается под умывальником, его выходной штуцер для подключения к стиралке имеет выступающие ребра, препятствующие сниманию шланга.
Сливной шланг просто надевают на штуцер мойки, для повышения надежности крепления используют зажимную муфту в виде металлического кольца с винтом. Данный метод имеет следующие недостатки:
- он препятствует стоку из мойки при сливании воды из стиральной машины;
- в случае засора канализации сливаемая стиралкой вода может выйти через верх мойки и залить пол;
- также при засорах грязная вода из раковины через сливной шланг может попадать в стиральную машину, если на входе не установлен обратный клапан или он в процессе эксплуатации пропускает воду.
Еще один очевидный способ отвода воды от стиральной машины – подключение сливного шланга к сифону под ванной, но он не реализован ни в одной модели отечественных и зарубежных сифонов. Все они не имеют соответствующего вывода для стиралки, но при большом желании можно решить эту проблему, используя тройник с отводом (патрубок слива), установленный между корпусом сифона и гофрированной трубой перелива. Примеры подключений стиральной машины к сифону под ванной довольно сложно обнаружить даже в сети, но можно всегда поэкспериментировать с деталями на рис.14.

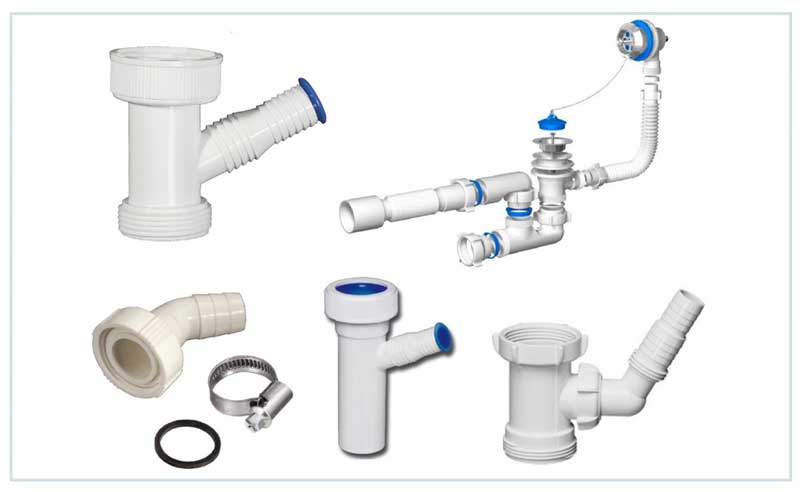

Рис. 14 Сифон под ванну и детали для подсоединения к нему сливного шланга
Подключение стиральной машины — с чего начать?
Вы обязательно найдете информацию о расположении винтов в инструкции. Не пропускайте этот элемент — запуск защищенной стиральной машины — проверенный рецепт выхода из строя барабана! Если в вашей ванной комнате не так много места, подумайте о более мелкой модели.

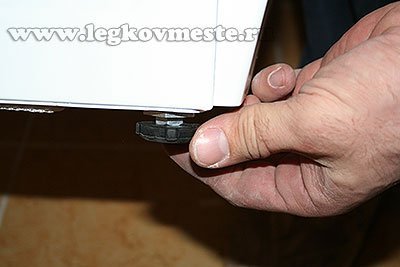

Выровнять стиральную машину можно с помощью контргаек в нижней части машины. Все, что вам нужно, — это гаечный ключ или подходящий торцевой ключ. Обратите внимание на этот элемент — неравномерно расположенная стиральная машина будет сильно вибрировать и издавать шум, особенно во время отжима.
Также не забывайте подтягивать гайки при выравнивании стиральной машины. Стиральная машина должна иметь как минимум две регулировочные ножки, чаще всего спереди. Следите за тем, чтобы уклон на каждой плоскости не превышал двух градусов. Идеальная ситуация — получить одинаковый уровень со всех сторон.
На что еще обратить внимание на данном этапе? Поинтересуйтесь антивибрационными подушечками или ковриками — вы найдете их практически в каждом магазине бытовой техники. Они не дорогие и значительно снизят шум, создаваемый работающим устройством. Это обеспечит более стабильную работу за счет устранения значительной части вибрации, которая затем передавалась бы на пол, соседнюю мебель или аксессуары. Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел

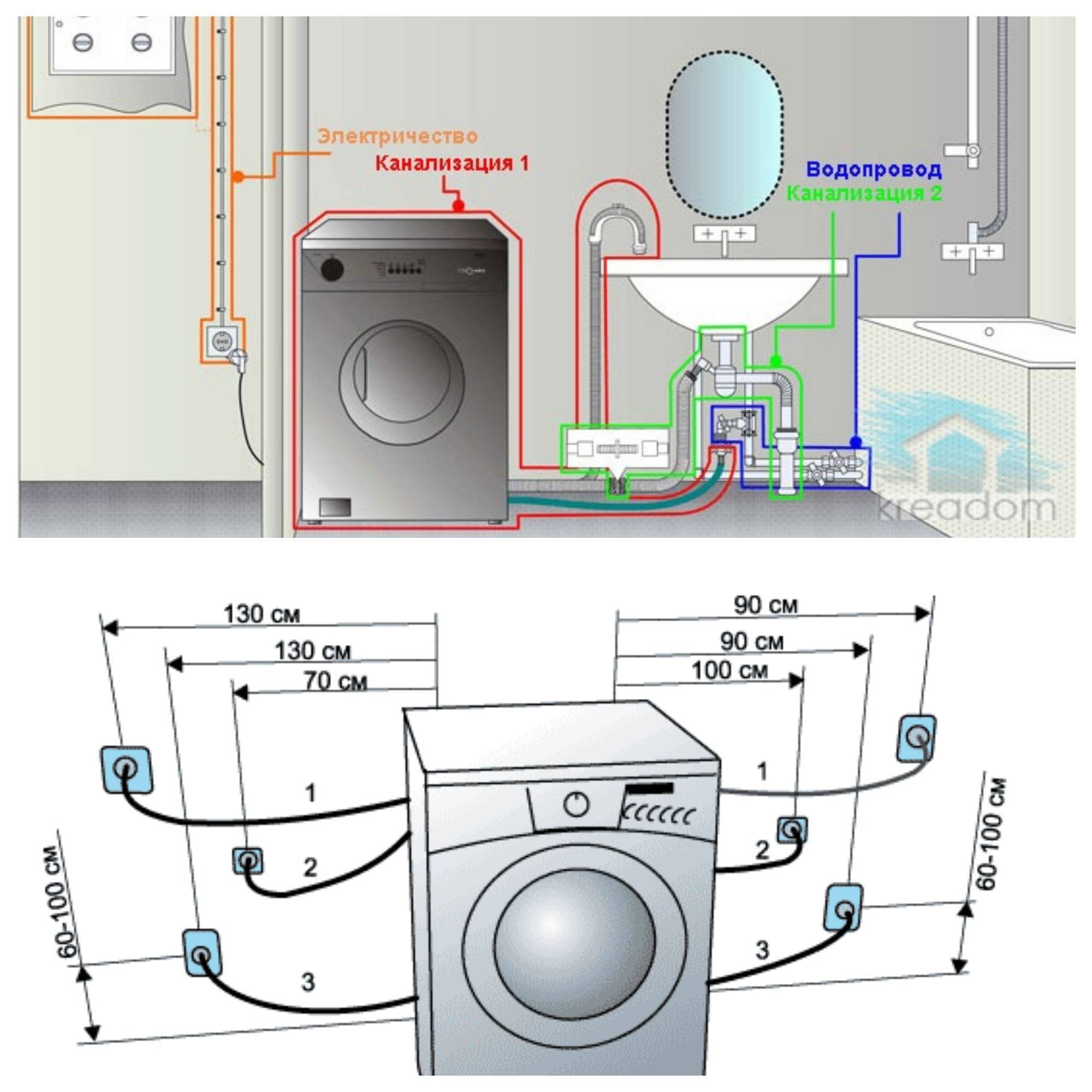

Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел.
Что касается подключения к сети — единственное, что важно, это соответствующие параметры и заземление розетки. Стоит узнать, нет ли вредоносных скачков напряжения. Стандартно, достаточно напряжения 220-240 В при 50 Гц, номинального тока 10 А и мощности около 2000 Вт. Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции
Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции.
Определение места
Подключение без водопровода
Подключение к электросети – несколько полезных советов
Основными местами размещения стиральной машины являются ванная комната, кухня, туалет, коридор, в каждом из перечисленных помещений помимо водопроводной и канализационной магистрали необходимо произвести ее подключения к сети переменного тока 220 вольт.
В многоквартирных домах отсутствует проводка в санитарных узлах, поэтому во многих случаях ее придется прокладывать самостоятельно или вызывать для этого специалистов-электриков. При производстве работ по подключению стиральной машины к источнику электроэнергии следует выполнять следующие рекомендации:
- Во избежание повреждения человека электротоком через корпус машины, во всех моделях используются вилка с заземляющим контактом, таким же способом должна быть подключена и розетка, через которую производится запитывание машины – кабель должен быть трехжильном с нулевым проводом.
- При эксплуатации бытовой техники в помещениях с повышенной влажностью и высокой вероятностью протечек воды, обязательно использование в системе автоматических устройств защитного отключения.
- Номинальный ток, на который должны быть рассчитаны автомат и устройство защитного отключения (АЗО и УЗО), должен быть не менее 25 Ампер. Такие автоматы устанавливаются на отдельные линии питания при запитывании квартиры, поэтому подключение машины к ближайшей распределительной коробке безопасно для проводки не вызывает срабатывание отключающих автоматов.

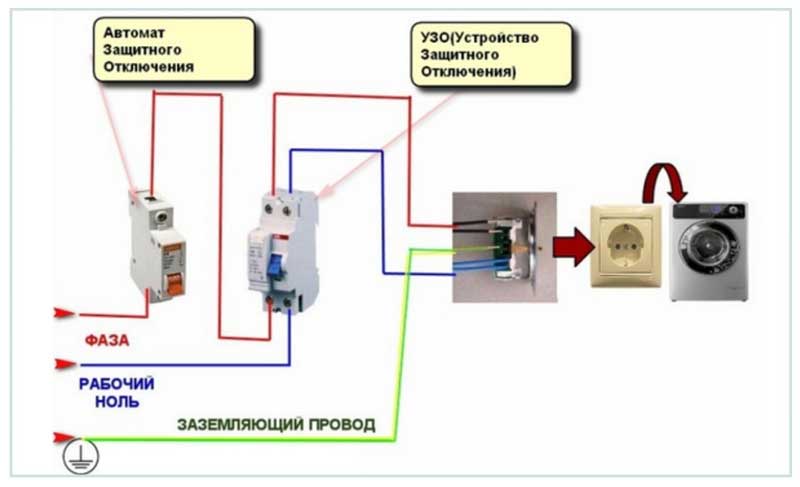

Рис. 15 Схема подключения стиралки к электрической сети
- Если не получилось найти заземляющий провод в распределительной коробке и подключить его к розетке, можно заземлить корпус машины отрезком одножильного провода. Для этого его привязывают к одной из ножек и зажимают контргайкой, или крепят к задней стенке одним из винтов. Далее провод пропускают под ванной и через отверстие в стене подключают к центральной жиле заземления, проходящей рядом с трубами центрального стояка.
- Если штробление для прокладки провода нанесет существенный вред внутренней отделке, кабель прокладывают по поверхности стен, пуская вдоль дверных наличников или скрывая под ними. Для повышения эстетичности внешнего вида нередко применяют пластиковые короба, в которые укладывают проводку.
- Потребляемая электродвигателем стиральных машин энергия составляет 1,5 – 2,5 кВт., поэтому, если подводка электрокабеля к розетке делается самостоятельно, к распределительной коробке подключают трехжильный медный провод сечением не менее 1,5 кв. мм. Желательно использовать популярный в последнее время кабель типа NYM (стандартного исполнения (N), с изоляцией из ПВХ (Y), наружной оболочкой (M)) – то есть с тройной системой защиты.
- Розетка с заземлением в помещении с повышенной влажностью должна иметь водозащищенное исполнение (защитную крышку), ее стандартное размещение в ванной комнате – 60 см. от уровня пола и не более 130 см. от корпуса машины.

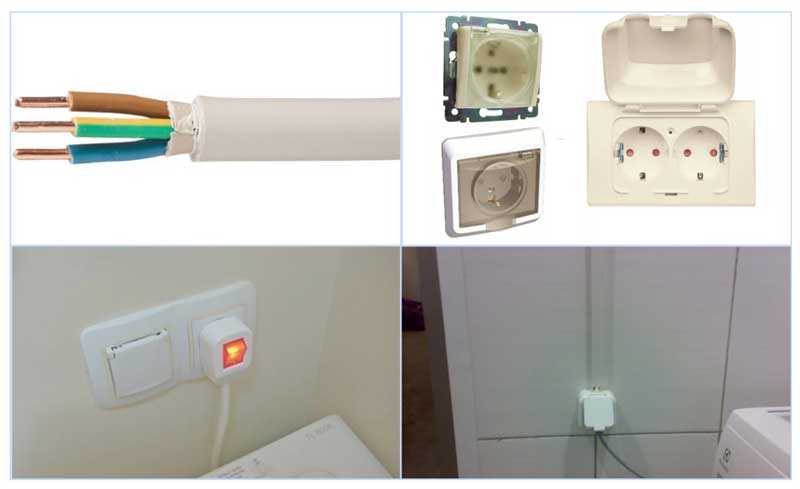

Рис. 16 Провода NYM, влагостойкие розетки и примеры их использования
Более сложная задача – подсоединить стиралку к электрической сети, помощь специалиста может понадобиться в поиске заземляющего провода в распределительной коробке, если проводка старая и не имеет цветовой маркировки.
Монтаж стиральной машины

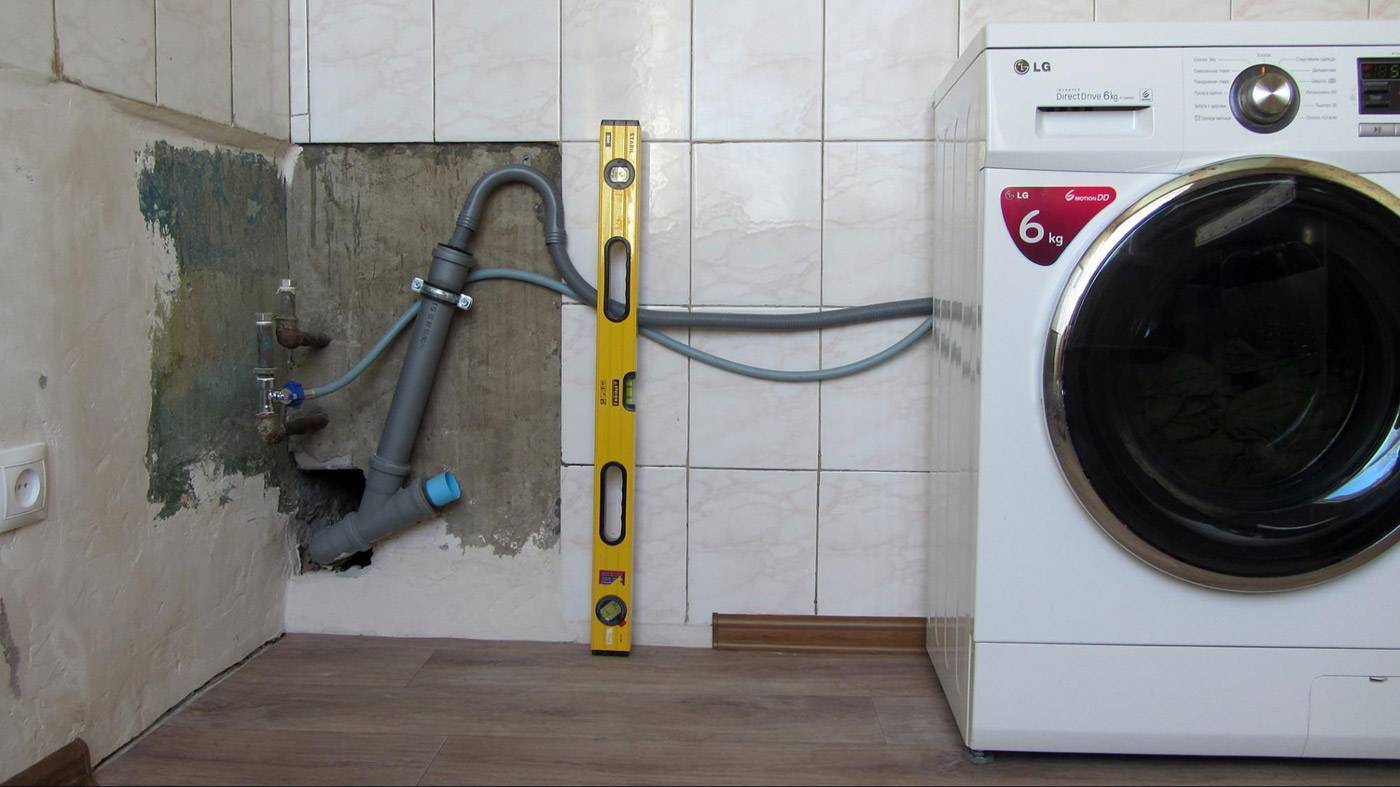

Установка стиральной машины по уровню предполагает наличие строительного уровня, поэтому лучше позаботиться об этом ранее. Правильность монтажа необходимо проверять, приложив уровень к верхней поверхности устройства. Максимальный угол отклонения не должен превышать двух градусов. Для корректировки наклона оборудования следует регулировать ножки.
Важно знать! Крайне не рекомендуется подкладывать различные предметы под ножки машины для ее регулировки. Единственное, что можно подложить – резиновый коврик, который будет защищать напольное покрытие от образования царапин.. После завершения монтажа следует зафиксировать ножки машины в выбранном положении
Для этого следует прочно затянуть контргайки против часовой стрелки. Существует несколько советов, которые стоит учесть во время проведения монтажных работ:
После завершения монтажа следует зафиксировать ножки машины в выбранном положении. Для этого следует прочно затянуть контргайки против часовой стрелки. Существует несколько советов, которые стоит учесть во время проведения монтажных работ:
- правильная установка возможна при наличии ровного пола и надежной фиксации ножек;
- крепеж опорных элементов осуществляется посредством фиксирующих деталей;
- для проверки правильности установки достаточно попытаться расшатать прибор по диагонали, если этого не произошло, значит все сделано корректно.
