Для чего необходимо окно в мансарде?
Окна мансарды установить нужно для того, чтобы превратить темное помещение чердака в светлое и проветриваемое. Это поможет не только расширить эксплуатационный срок пирога кровли, но и превратить помещение в жилое. В мансарде возможно организовать несколько спальных комнат, кабинет для работы, детскую или комнату для гостей. От того, как предполагается применить помещение, зависит и то, какое освещение в нем должно быть. К примеру, для спальной комнаты не требуется яркий свет, благодаря этому окна больших размеров там не понадобятся, для гостиной комнаты и детской, наоборот, нужно больше простора и прекрасного освещения.
Как вставить стеклопакет?
Перед тем как начать установку, оконный блок разбирают, вынимая из него стеклопакет. По периметру рамы нужно закрепить утеплитель, сделать это можно при помощи специального степлера для мебели. В качестве утеплителя можно использовать ватную или полистирольную плиту. После этого можно переходить к непосредственным установочным работам. В первую очередь потребуется установить монтажный брус: он используется в качестве окосячки оконного проема, к стропилам его прикручивают саморезами. Не помешает установить компенсационные бруски в окосячке: они потребуются, когда крыша начнет давать осадку. Эти элементы не нужно укреплять, поскольку они оснащаются уплотнителем и забиваются в паз. К окосячке рама крепится при помощи специальных проушин. Крепеж должен быть надежным.
Для того чтобы рама располагалась ровно, ее закрепляют на проушины, затем регулируют положение при помощи уровня и отвеса, размещают остальные крепления. Створка вешается на раму только после того, как она будет закреплена надежно в правильном положении. Створку тоже нужно настроить: это делается при помощи фурнитуры. Убедитесь, что окно нормально открывается и закрывается во всех режимах, после этого можно затягивать крепления.
Монтаж
Изделие поставляется со всеми комплектующими. При монтаже нужно придерживаться прилагающейся инструкции, так как рекомендации разных производителей могут отличаться. Но существует порядок действий одинаковый для всех.
Обобщенная инструкция по установке окна в мансарде:
На подготовленную основу из монтажного бруса до указанной глубины устанавливается рама. Регулируется нижний край и закрепляется на крепежные кронштейны. Верхний край до конца не закручивается. Вставляется створка и в закрытом положении проверяется на наличие щелей. При необходимости, регулируется, и только потом накрепко затягиваются крепления верхних и нижних кронштейнов. Устанавливается стеклопакет и закрепляется штапиками. По всему периметру рамы устанавливается гидроизоляционный фартук. Вверху он заводится под дренажный желоб. Порядок гидроизоляционных работ проводится согласно инструкции изготовителя. Установка оклада. Выполняется так же по приложенной инструкции и различается в зависимости от типа кровельного покрытия. Нельзя повреждать планки оклада. От его целостности зависит срок службы изделия. Восстанавливается кровельное покрытие
После монтажа блока важно по периметру сделать пароизоляцию и утепление откосов во избежание промерзания. При укладке теплоизоляционного материала необходимо избежать «мостиков холода». Они могут появиться если в стыках утеплителя имеются зазоры
Устанавливаются откосы. Регулируется открытие. В соответствии с инструкцией производителя подтягиваются болты для работы механизма
Они могут появиться если в стыках утеплителя имеются зазоры. Устанавливаются откосы. Регулируется открытие. В соответствии с инструкцией производителя подтягиваются болты для работы механизма.
Данная статья носит ознакомительный характер и не является точной инструкцией по установке.
Установка своими руками
Чтобы установить мансардное окно своими руками, нужно подготовить инструменты, необходимый крепеж и обрезные доски.
Сначала нужно выбрать место, где будут располагаться оконные конструкции, определить их количество и размер. Если исходить из норм по площади, то 1 квадратный метр остекления должен приходиться на 10 квадратных метров пола. При таких пропорциях естественного освещения будет достаточно для того, чтобы днём не пользоваться электрическим светом. При проведении установки во время строительства, когда крыша еще ничем не покрыта, нужно сделать разметку под оконные рамы, а внутри под окнами правильно разместить батареи.

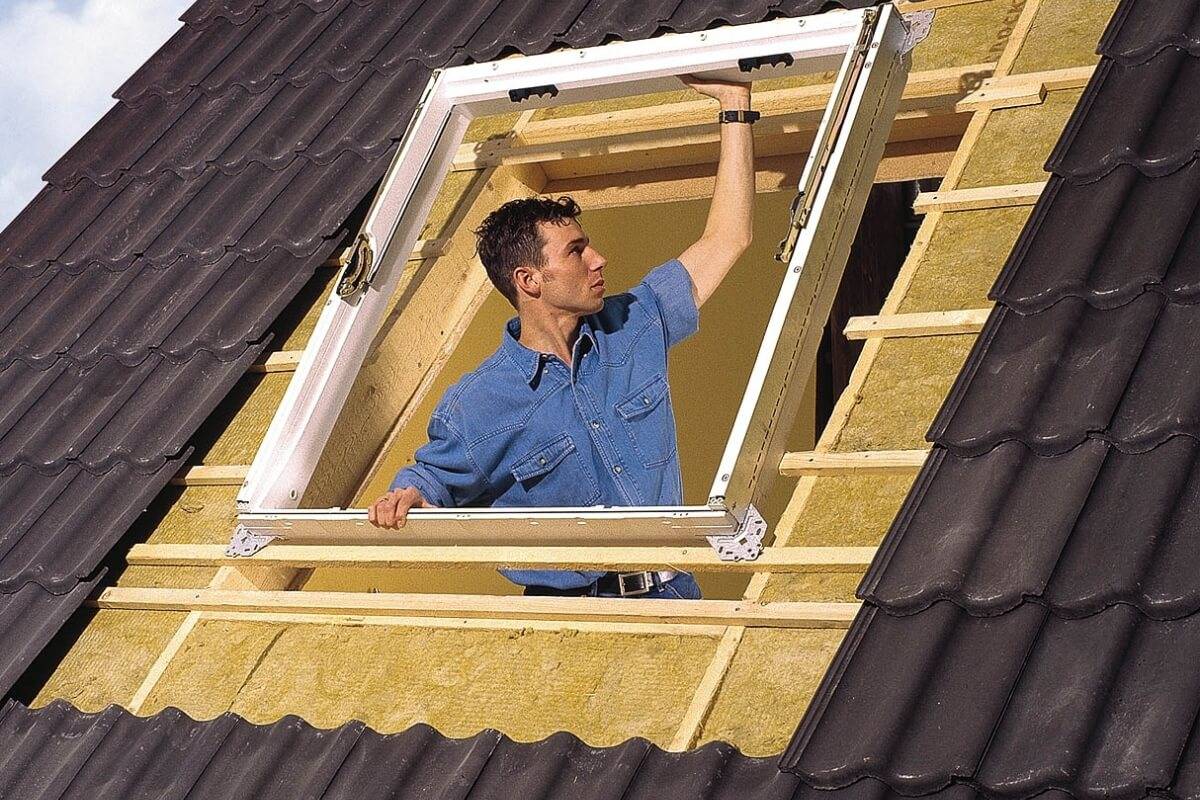

Раму крепят на деревянные бруски при помощи специальных кронштейнов, входящих в комплект конструкции. Чтобы добиться максимальной герметичности проёма, кровельная гидроизоляция разрезается по диагонали в форме конверта и загибается наружу на период монтажа. Когда рама установится, изолирующий материал заворачивается наверх с запасом по 20 см с обеих сторон. Прежде чем крепить раму, разбирают стеклопакет в следующей последовательности:
- С помощью уровня размеряется место рамы.
- Она вставляется в проем, затем уровнем регулируется посадка всех сторон.
- Теперь следует проверить исправность затвора. Стеклопакет должен плотно прилечь по всему периметру к резинкам-уплотнителям.
- Если все нормально подошло, стекло вынимается обратно, и продолжается установка рамы.
- Далее кронштейны до конца затягиваются, края гидроизоляции набрасываются сверху на раму, лишний материал отрезается.
- По бокам при помощи степлера кладется утеплитель.
На деревянное основание кровли над окном крепится водоотводный металлический желоб. Его несложно приобрести в строительном магазине, но можно сделать из подручных материалов. Чтобы вода стекала и не попадала на поверхность стекла, его устанавливают под наклоном по отношению к оси рамы примерно на 3—5 градусов. После укладки кровельного покрытия для герметизации конструкции снаружи устанавливается оклад. Сначала производится установка нижнего гофрированного фартука, затем его боковых частей.
Когда самая трудоемкая работа закончена, следует вставить готовую конструкцию. Без помощника это сделать проблемно, так как требуется поддержка. Комплект изделия должен совпадать с окладом. Сначала закрепляется нижняя часть, и кронштейны закручиваются полностью, верхние остаются в ослабленном состоянии.
Монтаж мансардных окон
(цифра 3 на фото к описанию монтажа)
Установка оконного блока выполняется в два приёма. Сначала монтируют теплоизоляционный контур, который входит в комплект для гидро- и теплоизоляции BDX 2000. Затем приступают к инсталляции рамы
Здесь важно правильно выставить зазоры, то есть отрегулировать положение поворотной створки относительно неподвижной рамы. Нужно добиться, чтобы зазоры по всему периметру были одинаковыми (уплотнительный контур упрощает эту задачу), иначе при закрывании створка будет неплотно прилегать к раме, через щели начнёт проникать тёплый пар и конденсироваться на металлических окладах
Протечки приведут к разрушению окна и отделки мансарды
Протечки приведут к разрушению окна и отделки мансарды.
1. К раме мансардного окна прикручивают монтажные пластины
2. Устанавливают теплоизоляционный контур в нижнюю половину сблокированного окна
3. В теплоизоляционный контур вкладывают оконный блок. Приступают к монтажу контура верхней части комбинированного окна
4. Предварительно устанавливают верхний оконный блок
5. Выставляют зазоры и прикручивают монтажные пластины
6. Прикручивают монтажные уголки
Для защиты мансардного окна используют специальный комплект BDX 2000. Помимо уже упомянутого теплоизоляционного контура в него входят гидроизоляционный фартуки дренажный жёлоб. К тому же на створки и раму надевают защитные накладки из алюминия с полимерным покрытием. Комплект BDX 2000 защищает окно от конденсата, образующегося в подкровельном пространстве. Все детали точно подходят к конструкции окна и не требуют подгонки на месте.
Ссылка по теме: Слуховые окна – установка своими руками (альбом фото в помощь начинающим мастерам)
Монтаж изоляции и изделий
(на фото этапы работы обозначены большой цифрой 4)
1. Дополнительно утепляют зону оконного проёма. По периметру окна прокладывают минеральную вату
2. Монтируют плиссированный гидроизоляционный фартук. Изделие крепят с помощью строительного степлера
3. В нижней части оконной комбинации восстанавливают ряд черепицы
4. Черепицу крепят к обрешётке. Саморезы закручивают через особые отверстия в плитках
5. Монтируют гофрированный фартук, защищающий нижнюю часть оконного блока и предотвращающий затекание дождевой воды под кровлю
6. Крепят алюминиевую планку, которая фиксирует гофрированный фартук и защищает оконный блок от внешних воздействий
7. Монтируют изоляционный оклад, который обеспечивает герметичное примыкание окна к кровельному покрытию и отводит дождевую воду вниз по скату и далее в водосточную систему
8, 9,10. Монтируют поперечные элементы изоляционного оклада
11. В верхней части оконной комбинации располагают дренажный жёлоб
12. Восстанавливают кровельное покрытие
13. Так выглядит готовый жёлоб
14. Утепляют откосы базальтовой ватой
15. Монтируют пароизоляционный барьер. Теперь можно приступать к отделке откосов своими руками
По указанным пошаговым рекомендациям установить мансардные окна своими руками может даже не самый опытный домашний мастер. Ниже приводим расчеты, которые позволят степень финансовых потерь, которые может понести ваша семья на покупку окон и если вы решили все таки делать монтаж окон не своими руками, а с помощью бригады то и средние расценки ее работ по демонтажу старых и установке новых.
РАСЧЕТ СТОИМОСТИ УСТАНОВКИ СБЛОКИРОВАННЫХ МАНСАРДНЫХ ОКОН VELUX (август 2012) | |||
| Наименование изделий, работ и материалов | Кол-во | Цена, руб. Стоимость, руб. | |
| Окно М08 GGU 0073 | 4 шт. | 18 200 | 72 800 |
| Оклад М08 EDW 2000 | 2 шт. | 7000 | 14 000 |
| Оклад М08 EKW 0007 | 2 шт. | 4300 | 8600 |
| Фартук пароизоляционный ВВХ М08 0000 | 4 шт. | 1000 | 4000 |
| Комплект гидротеплоизоляции BDX M08 2000 | 2 шт. | 2600 | 5200 |
| Итого: цена изделий | 104 600 | ||
| МОНТАЖНЫЕ РАБОТЫ | |||
| Демонтаж кровельного покрытия | 4 проёма | 900 | 3600 |
| Демонтаж внутренней отделки | 4 проёма | 350 | 1400 |
| Устройство проёма | 4 проёма | 1400 | 5600 |
| Демонтаж мансардных окон | 4 проёма | 1100 | 4400 |
| Демонтаж окладов мансардных окон | 4 проёма | 550 | 2200 |
| Установка мансардных окон Velux | 4 проёма | 2400 | 9600 |
| Установка окладов (примыкание окна к кровельному покрытию) | 4 проёма | 550 | 2200 |
| Монтаж (укладка) кровельного покрытия с примыканием к окладам | 4 проёма | 1100 | 4400 |
| Монтаж комплекта гидротеплоизоляции BDX | 4 проёма | 350 | 1400 |
| Монтаж пароизоляции и утепление откосов | 4 проёма | 2100 | 8400 |
| Итого стоимость работ | 31400 | ||
| Дополнительные стройматериалы | |||
| Расходный материал | 4 проёма | 450 | 1800 |
| Утеплитель (минераловатные плиты Rockwool) | 2 упаковки | 700 | 1400 |
| Итого по строительным материалам | 3200 | ||
| Общая стоимость | 139 200 |
Порядок монтажа
1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя: нужно оставить лишние 20-25 сантиметров пленки для нахлеста.
2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение кровельного пирога.
3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.
4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.
5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.
6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.
7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.
8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.
9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.
10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.
11. Возвращают на место створку.
Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.
Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.
Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.
Обращайтесь к нам в СТМ-Строй: наш опыт кровельных работ больше пятнадцати лет, мы установим для вас мансардные окна быстро, недорого и с полным соблюдением технологии.
Как правильно монтировать?
Установка мансардного окна в металлочерепицу несложна, однако нельзя забывать про утепление, без которого все работы будут лишены смысла, так как из окна может начать задувать холодный воздух. Укладывать утеплитель необходимо по всему периметру, оставляя приспуск в несколько сантиметров. Использовать удобнее всего минеральную вату, так как она гнется, легко заполняет пространство, можно оторвать лишнее.
Следите за тем, чтобы между рамой снизу и кровлей остался небольшой технологический зазор. Он составляет примерно 10 см; зазор между рамой и брусом, который будет расположен сверху, не должен быть меньше 4 см и больше 8 см, оставлять его нужно, чтобы конструкцию не скосило, если произойдет усадка. Крепить раму нужно к стропилам, если присоединить ее к обрешетке, это будет ненадежно и неправильно. Для того чтобы закрепить конструкцию горизонтально, используют брус, который прибивается к стропилам. Сам проем можно вырезать при помощи бензопилы, но предварительно потребуется разобрать кровельный пирог, снять часть металлочерепицы.
Вопрос, как установить мансардное окно в металлочерепицу, если уже сделана отделка, весьма актуален. Во-первых, нужно четко знать, где расположены стропила, во-вторых, учесть, что кровельный материал пилить бензопилой нельзя. Для этого используют болгарку ил и лобзик для металла. После того как проем будет вырезан, нужно соорудить коробку, в которую будет вставлена оконная рама. Удобнее вынуть стеклопакет, установить окно, затем вставить стеклопакет обратно.
Для создания коробки используют любой брус, его закрепляют к стропилам в верхней и нижней части. Окна в крыше из металлочерепицы монтируются довольно просто и относительно быстро, поэтому можно браться за работу самостоятельно. Главным условием является то, чтобы окно стояло ровно, потому желательно использовать отвес и строительный уровень или аналогичные им инструменты.
Опоры фиксируются на шурупы, которые затягиваются только тогда, когда будет поймано правильное положение брусков. Регулировать можно при помощи клиньев из пластика. После того как коробка выставлена, ее можно жестко фиксировать, устанавливать тепло- и пароизоляцию. Стоит подумать и о гидроизоляции, после этого вставляют оклад: он нужен для создания герметичности конструкции. Монтируют его, начиная с нижней части и заканчивая верхней, после этого вставляется и закрепляется рама. Затем используются заранее приготовленные листы кровли: ими окно закрывается по бокам сверху и снизу.
Для более наглядного понимания посмотрите видео.
Особенности монтажа мансардных окон вместе с крышей
Преимущества одновременного возведения крыши с монтажом окна очевидны:
- Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
- Установка окна на голые стропила проще, можно работать сразу на крыше.
- Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.
При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.
Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.
Металлочерепица для кровельных работ
Общая характеристика слоев металлочерепичного листа.
В процессе выбора кровельного материала довольно часто приходится перебирать всевозможные варианты. Так, оценивая свои личные пожелания, финансовые возможности и, конечно же, внешние физические условия, выбор расширяется постоянно – от традиционного бюджетного шифера и железа до дорогих материалов, которые уничтожают загрязнения и даже приводят к таянию снега на крыше. Для того чтобы осуществить монтаж кровли частного дома, наиболее разумным кажется вариант использования металлочерепицы. Данный материал состоит из металла (оцинкованного), покрытого особым полимерным слоем. Форма металлочерепицы может быть абсолютно разнообразной. Да и сами габариты отдельных листов тоже можно найти именно того размера, который вы сами рассчитаете. Но профессионалы советуют все же выбирать менее габаритные детали, так как работать с ними на крыше удобнее и безопаснее (порывы ветра могут легко поднять длинный металлический лист и повредить строителей или, например, разбить окна).
Каждый, кто хоть раз самостоятельно проводил монтаж кровли, наверняка встречался с необходимостью выбора подходящего материала. Чаще всего можно ориентироваться только на цену, ведь в большинстве случаев высокое качество стоит дорого. Но не стоит так необдуманно тратить деньги, даже если вы не испытываете в них недостатка. Так, например, для такого дорогого материала, как черепица, необходимо достаточное количество финансовых средств плюс расходы на профессиональных кровельщиков, так как самостоятельно провести монтаж у вас вряд ли получится. Под нее необходим специальный усиленный каркас из нескольких слоев обрешетки разными материалами. То же самое потребуется и для кровли из шифера. Нагрузка таких материалов на крышу и, соответственно, на весь дом очень серьезная и практически одна и та же, несмотря на существенную разницу в стоимости.
Предварительные работы
Потребуются:
- строительный уровень;
- линейка;
- циркулярная пила;
- степлер;
- монтажный брус.
Крепление окна или люка на скате.
В первую очередь необходимо определить места установки и размеры мансардных окон. По технологии их лучше всего монтировать между стропилами, чтобы избежать деформации и разрушения крыши. Поэтому размер мансардных окон должен соответствовать как расстоянию между стропилами, так и учитывать площадь помещения. В том случае, если периметр мансарды небольшой, окна устанавливаются рядом на разных стенах между стропилами. Необходимо помнить, что мансардные окна крепятся именно к стропильным балкам, а не к обрешетке. А если в конструкции имеются горизонтальные поперечные балки, то нижняя часть окна должна располагаться непосредственно на них. Следует соблюдать расстояние между стропилами и оконной коробкой, которое должно быть более 3 мм с каждой стороны.
Если склон крыши крутой, то установка мансардных окон производится внизу, а если он пологий, то вверху. От пола они монтируются на высоту от 80 см до 130 см, что зависит от расположения ручки на окне и от типа кровельного материала. Например, если кровля покрыта листовым материалом, то отверстие для мансардных окон можно выполнить в любом удобном для этого месте. А если крыша покрыта керамической черепицей, то ее ни в коем случае нельзя подрезать. Поэтому установка осуществляется строго над одним из рядов черепицы.
Далее места расположения мансардных окон следует обозначить изнутри помещения с помощью линейки и уровня. Для этого они сначала отмечаются, а затем просверливаются в нескольких точках, чтобы снизить нагрузку с общей конструкции, сохраняя ее от деформации. Оконный проем выполняется с помощью циркулярной пилы, которой сначала он прорезается крест-накрест, потом срезаются вершины, и затем он формируется окончательно. Если крыша покрыта листовым материалом, то процесс монтажа окон своими руками выполняется по аналогии. Если в качестве кровельного материала берется черепица, то ее нужно не пилить, а аккуратно разобрать.
При разметке мансардных окон соблюдается расстояние по бокам от стропил со всех сторон, равное 20-30 мм. Гидроизоляционный материал вырезается с запасом в 200 мм тоже со всех сторон. Обрешетку срезают, отступив от стропил на 2 см. После этого внизу оконного проема прибивается брус, толщина которого не должна быть меньше 5 см. Его установка выполняется строго горизонтально при помощи уровня на расстоянии 8-10 см от обрешетки. Гидроизоляция внизу крепится степлером к брусу, сверху фиксируется к верхней обрешетке, а боковые ее края вытягиваются наружу.
Виды мансардных оконных проемов
Под двухскатной крышей наиболее простым вариантом будет вертикальное окно на фронтоне. Такие проемы дают освещение частично, интенсивность зависит от стороны света. Северная сторона в этом плане совершенно бесполезна. Плюс в том, что форму можно придать любую: трапеция, квадрат, прямоугольник или круг. Наклонные же дают освещение весь день, но с минимальным обзором. Любителей наблюдать за звездами такой обзор устроит.
Если конструкция кровли позволяет, вертикальные проемы сочетают с наклонными. Создается панорамный эффект, зрительно увеличивающий размеры комнаты.
Кровельные оконные проемы делают также утопленными или выступающими. Рама монтируется вертикально в обоих случаях, во втором – только на стадии основного строительства. Такое архитектурное решение выполняет функцию скорее слухового окна, чем источника света.
В этой статье речь пойдет о наклонных окнах, вмонтированных в кровлю. Они дают максимальный процент освещения, хотя и не слишком эстетичны снаружи.
Рамы и створки производят из алюминия, композитного материала, дерева различных пород, а также с его покрытием. Деревянные подходят для спален, гостиных, детских. Для кухни, ванной комнаты нужна рама из устойчивого к влаге материала.
Производители не ограничиваются квадратной и прямоугольной формой, но нестандартные (например, арочная) конструкции нуждаются в особой технологии установки. Это существенно увеличивает их стоимость.
По способам открывания выбирают центральную, боковую ось управления или их комбинацию.
Технология установки мансардных окон
Установка мансардных окон выполняется с соблюдением некоторых правил. Раму следует монтировать так, чтобы нижний ее край находился примерно в 120 см от пола. Цвет окладов должен гармонировать с цветом кровельного материала. Лучше всего монтировать рамы до установки кровельного пирога. Створки вставляются позднее. Конечно же, мансардные окна можно установить и на уже готовую крышу. При этом предварительно стоит начертить соответствующий чертеж.
Подготовка оконного проема
Установка оконной конструкции выполняется обычно между стропил. Мансардные окна, размеры которых чаще всего стандартны (550мм) входят в этот проем практически идеально. Конечно же, только в том случае, если шаг между стропилами составляет примерно 600мм (что бывает чаще всего). Далее представляем инструкцию по подготовке оконного проема:
- На первом этапе размечается место под раму. При этом к высоте рамы следует прибавить 45мм, а к ширине 60 мм;
- Далее по разметке удаляется обшивка. Для срезки вагонки можно использовать электропилу;
- После этого нужно удалить утеплитель. Обрезка обрешетки и утеплителя в крыше выполняется параллельно полу вверху и строго вертикально внизу. В результате получившийся проем внутри будет больше, чем снаружи. Это позволит свету проникать в помещение беспрепятственно;
Проем изнутри мансарды должен быть шире, чем снаружи
- Для того, чтобы вставить раму нужно также срезать обрешетку и вырезать отверстие в металлочерепице или профлисте (либо снять черепицу);
Важно: При врезке конструкции в кровлю, крытую черепицей по сторонам проем нужно освободить, убрав по два ряда черепицы.
- Далее в проем устанавливается дополнительная конструкция из бруса, на которой в последующем и будет крепиться рама. С внешней стороны, на кровле размер брусков должен соответствовать размеру брусков обрешетки.
Рама крепится на специальной конструкции из бруса
Подготовка окна
После подготовки проема выполняется собственно монтаж мансардных окон. Видео представляет этот процесс поэтапно:
Первым делом необходимо вытащить створку из рамы. С купленного окна удаляют все комплектующие, закрепленные для его безопасной транспортировки. Створка у разных производителей может сниматься по-разному. Чаще всего требуется просто отжать фиксатор поворотного механизма и вывести створку из зацепления.
Далее готовится рама мансардных окон. Установка своими руками профиля в проем выполняется с использованием специальных пластин, идущих в комплекте. Эти элементы нужно прикрепить к раме с обеих сторон и по углам. Делается это с помощью шурупов.
Рама крепится к коробке на специальных металлических пластинах
Как установить мансардное окно
Монтировать мансардное окно нужно со стороны улицы. Рама устанавливается в брусчатую коробку таким образом, чтобы между ними оставался зазор в 20 – 30мм для утеплителя. Предварительно выполняется крепеж только на две верхних пластины. Врезка рамы также выполняется с использованием шурупов.
Прежде чем монтировать мансардные окна своими руками дальше, нужно вставить в раму снятую ранее створку. После установки ее закрывают и проверяют насколько правильно она «встала» в раме. Затем нужно завернуть все шурупы в крепежных металлических пластинах, закрепив раму полностью.
Важно: Перед тем, как рама будет закреплена окончательно, следует подкорректировать ее положение в коробке. Профиль должен располагаться в плоскости, строго параллельной плоскости кровли.. Мансардное окно вставляется в проем и фиксируется на пластины
Мансардное окно вставляется в проем и фиксируется на пластины
Герметизация окна

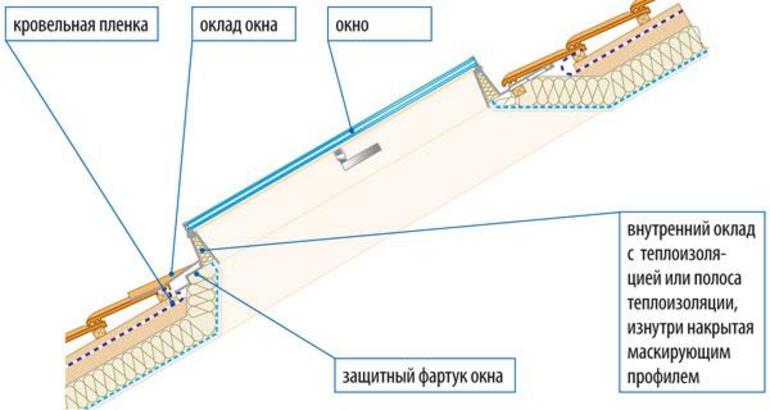

Для того, чтобы окна не протекали, следует выполнить их гидроизоляцию. Под коробкой нужно смонтировать защитный фартук, обычно идущий в комплекте. Этот элемент прикрепляется к нижней части рамы. На следующем этапе устанавливаются боковые фартуки. Далее вставляется фартук в верхней части окна и здесь же крепится металлический отлив.
Для того, чтобы исключить протечки, монтируется гидроизоляционный фартук
Для утепления конструкции можно воспользоваться любым современным материалом. Лучше всего для этой цели подходит базальтовая вата. Ее вставляют между материалом кровли и брусчатой конструкцией.
Важно: Монтажную пену для герметизации и утепления лучше не использовать. Расширяясь, она часто сдвигает конструктивные элементы со своего места
В результате может заклинить створки.
Подготовка места на крыше
Что касается того, как правильно установить мансардное окно, то это лучше делать до внутренней отделки помещения. Крыша уже может быть готова. Вначале изнутри помещения на гидроизоляционной пленке намечают, где будет находиться окно. Расстояние по бокам от стропил справа и слева должно составлять 4-6 сантиметров. Устанавливают окно на нижний монтажный брус или стропила. Потом намечают нижнюю границу окна, отступая 4-6 сантиметров для плоских материалов для кровли и 9 – для профилированных. После отмечают верхнюю точку, откладывая сверху еще 9-15 сантиметров.
При вырезании гидроизоляционного материала со всех сторон оставляют запас в 20 сантиметров. Остаток полотна заворачивают внутрь помещения. Кровельное покрытие снимают или вырезают, и, отступив от стропил 2 сантиметра, срезают обрешетку.
До того, как установить мансардное окно, внизу прибивают монтажный брус толщиной от 50мм, расстояние до обрешетки должно составлять 8-10 см. Брус с помощью уровня выставляют строго горизонтально. Нижний край гидроизоляции крепят к монтажному брусу степлером, а верхний – к обрешетке вверху. Боковые края вытягивают наружу.
